Szklane ściany przesuwne ramowe Sotro Pomiar i Dane Techniczne

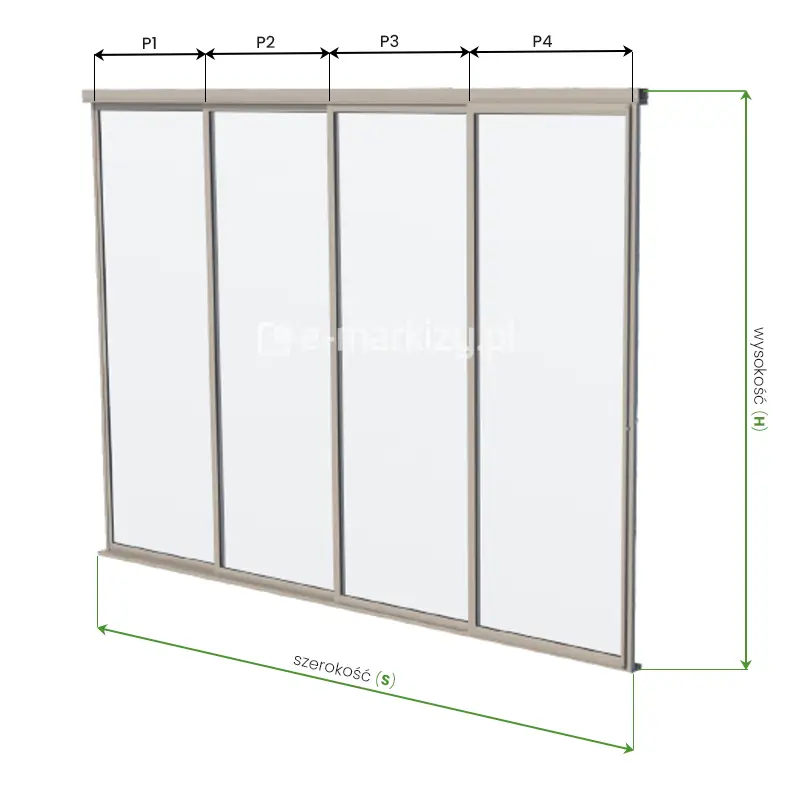

Grafika instruktażowa przedstawia prawidłowy sposób pomiaru otworu pod montaż systemu drzwi przesuwnych Sotro na przykładzie konstrukcji czteropanelowej. Szklane ściany przesuwne ramowe Sotro Pomiar: Na trójwymiarowej wizualizacji przeszklenia naniesiono linie wymiarowe określające kluczowe parametry techniczne niezbędne do zamówienia systemu. Całkowita szerokość otworu została oznaczona literą „S” i mierzona jest w świetle dolnej prowadnicy, natomiast wysokość konstrukcji, oznaczona literą „H”, mierzona jest pionowo od podłoża do górnej krawędzi szyny prowadzącej. Dodatkowo schemat uwzględnia podział szerokości na poszczególne segmenty, oznaczone symbolami od P1 do P4, co pozwala na precyzyjne określenie szerokości pojedynczego skrzydła przesuwnego. Całość prezentuje minimalistyczną konstrukcję w kolorze beżowym lub szampańskim, zamontowaną w gotowym otworze architektonicznym.

Szklane ściany przesuwne ramowe Sotro Pomiar

System Ramowy „Sotro” wykonywany jest na wymiar. Aby go zamówić, należy podać wymiary z dokładnością do 1mm:

Szerokość S – od 100 do 820 cm
Wysokość H – od 100 do 270 cm

Szerokość skrzydła (P)= max. +-1m

Maksymalna wysokość zabudowy	2600 mm
Maksymalna szerokość zabudowy	900 mm
Ilość torów prowadnicy	od 1 do 5 torów
Ilość skrzydeł	10 przy prowadnicy 5-torowej i otwieraniu na dwie strony
Rodzaje szkła	4, 5, 6 mm, zwykłe, #ESG, #VSG, pakiet (ESG – Ar8 – ESG4)
Pokrycie	Anoda C-0, lakierowanie RAL, strukturalne, drewnopodobne
Izolacja akustyczna	Rw= 22 dB dla szyby float, Rw= 23 dB dla pakietu
Prowadnica regulowana	opcjonalnie

Schemat techniczny obrazuje parametry zakładki między panelami szklanymi w systemie przesuwnym Sotro. Rysunek w rzucie z góry przedstawia trzy równolegle rozmieszczone tafle szkła na osobnych torach, wskazując na ich wzajemne położenie po całkowitym rozsunięciu systemu. Na grafice umieszczono powiększony detal w okręgu, który precyzuje, że minimalna szerokość zakładki, czyli odcinek, na którym panele nachodzą na siebie, wynosi 8 cm. Dodatkowo, na głównym schemacie zaznaczono maksymalną szerokość pojedynczego panelu, określając ją na około 1000 mm. Całość ma na celu przedstawienie optymalnych proporcji przeszkleń, które zapewniają szczelność i stabilność wizualną konstrukcji przy zachowaniu maksymalnej przezierności.

Zakładka między panelami

• Mijające się panele szklane muszą mieć minimalną wielkość zakładki 8 cm

• Maksymalna szerokość panelu szklanego to około 1000 mm

Ściany przesuwne bezramowe Sotro – Rodzaj wypełnenia

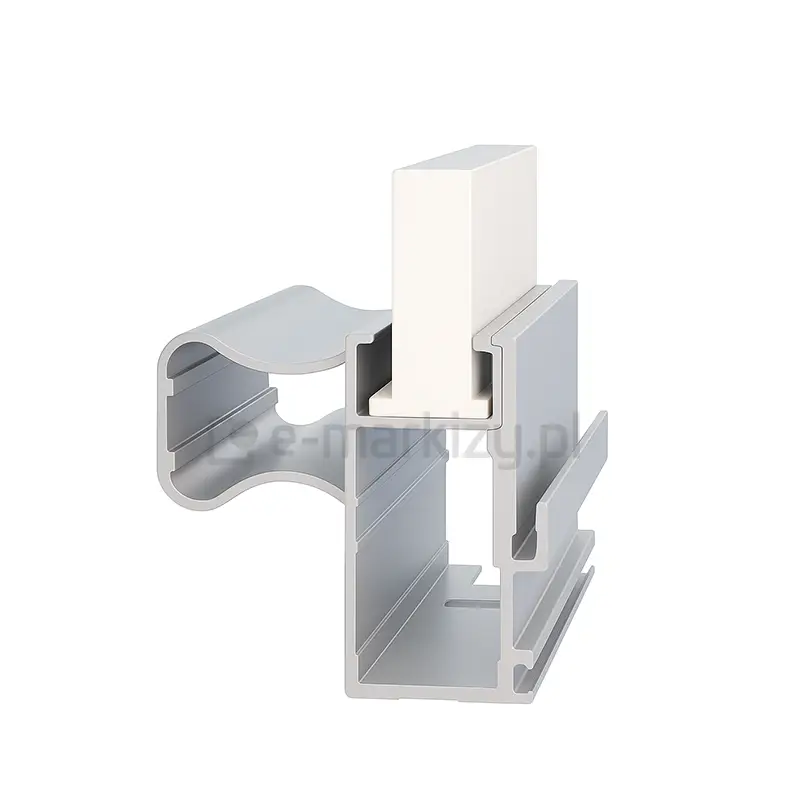

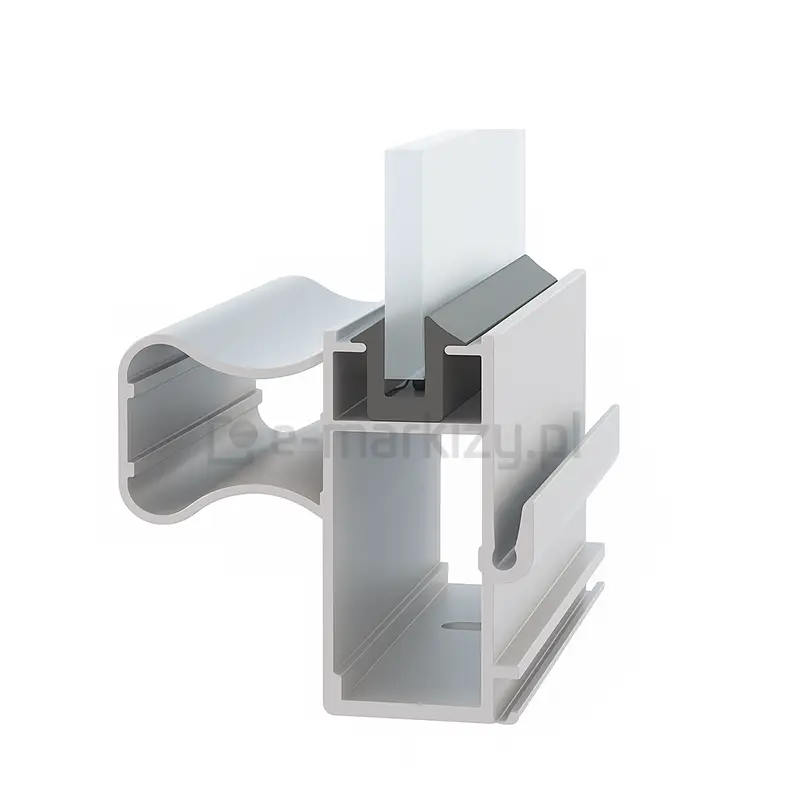

Skrzydła systemu Sotro mogą mieć różną grubość oraz wypełnienie – od przezroczystego szkła po płyty poliwęglanowe o grubości od 4 do nawet 18 mm. Dobór materiału wpływa na poziom przepuszczalności światła oraz intensywność nagrzewania się wnętrza.

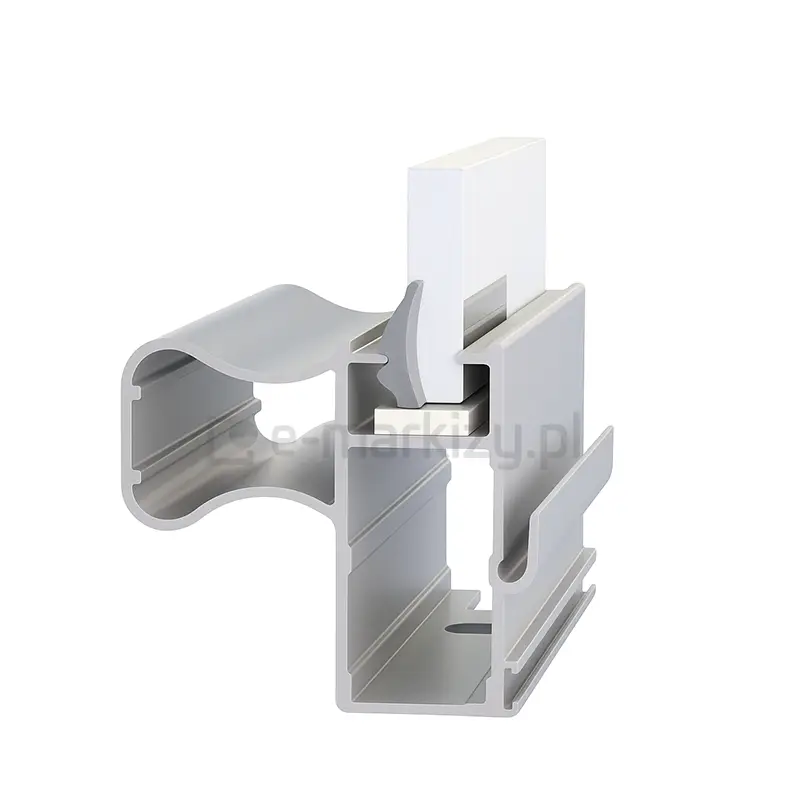

Grafika przedstawia szczegółowy przekrój techniczny wzmocnionego profilu pionowego z rączką systemu Sotro, obrazujący sposób montażu wypełnienia szklanego. Na wizualizacji 3D widoczny jest aluminiowy profil w kolorze srebrnym, w którego górnej części osadzona została tafla szkła o grubości 6 mm. Stabilność i szczelność połączenia zapewnia system uszczelek: od strony zewnętrznej tafla przylega bezpośrednio do wypustu profilu, natomiast od strony wewnętrznej zastosowano specjalną, elastyczną uszczelkę klinową w kolorze szarym, która dociska szybę. Pod krawędzią szkła znajduje się płaski element dystansowy, na którym spoczywa wypełnienie, chroniąc je przed bezpośrednim kontaktem z metalem. Cała konstrukcja profilu obejmuje również zintegrowany, ergonomiczny uchwyt (rączkę) oraz dolną komorę wzmacniającą, co zapewnia sztywność skrzydła przesuwnego.

W przypadku skrzydeł, których waga przekracza 50 kg, zaleca się stosowanie podwójnych łożysk w celu zapewnienia płynnej i bezpiecznej pracy systemu.

Prowadnice dolne systemu Sotro

40mm x 24mm P 126-2T
Standardowo dla systemu z dwóch paneli przesuwnych. Może być wykorzystana także dla zabudowy z trzema lub czterema panelami zamykanymi centralnie

60mm x 24mm P 126-3T
Standardowo dla systemu z trzech paneli przesuwnych. Może być wykorzystana także dla zabudowy z inną ilością paneli

81mm x 24mm P 126-4T
Standardowo dla systemu z czterech paneli przesuwnych. Może być wykorzystana także dla zabudowy z inną ilością paneli

104mm x 24mm P 126
Standardowo dla systemu z pięciu paneli przesuwnych. Może być wykorzystana także dla zabudowy z inną ilością paneli

Prowadnice górne systemu Sotro

Sterowanie panelami przesuwnymi – poręczne pochwyty

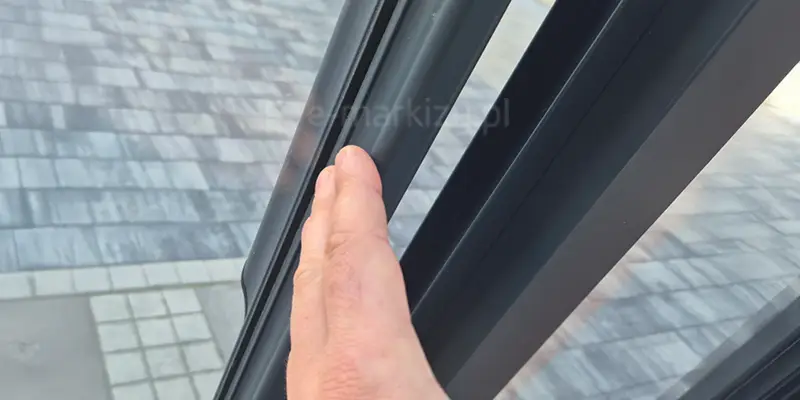

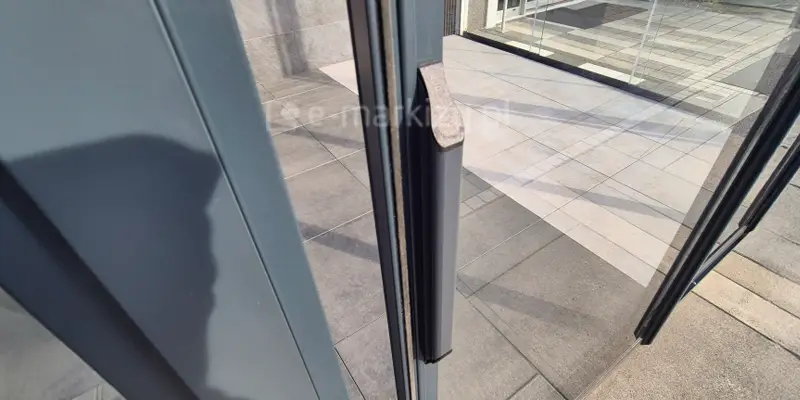

Wybierz odpowiedni układ pochwytów – klamek. Proponujemy najczęściej stosowane układy pochwytów – na skrajnych, centralnych oraz wszystkich skrzydłach. Pochwyt jest elementem ramy skrzydła drzwiowego i wykonywany jest na całą jego wysokość. Dodatkowo w każdym komplecie, dodawane są uchwyty przykręcane (zaznaczone czerwonym znakiem na rysunku). Są one opcjonalne i można je dowolnie przykręcić według potrzeb.

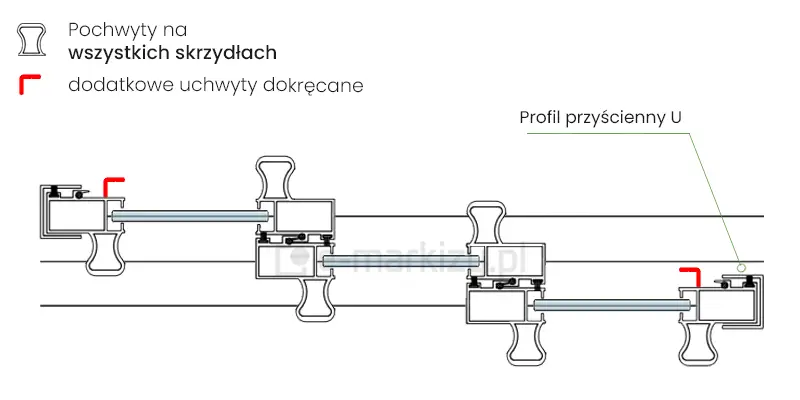

W zależności od miejsca montażu i oczekiwań klienta, panele zsuwane jednostronnie mogą mieć pochwyty tylko na skrajnych skrzydłach lub mogą być one umieszczone na wszystkich.

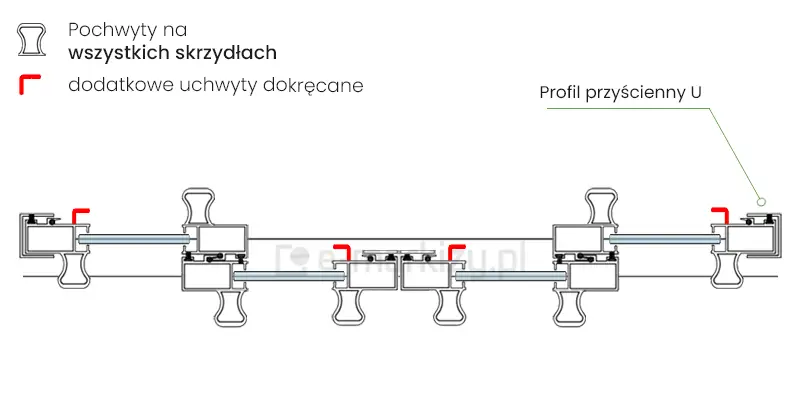

W przypadku systemu ścian przesuwnych zamykanego na środku, pochwyty mogą być umieszczone tylko na centralnych skrzydłach lub mogą być one umieszczone na wszystkich.

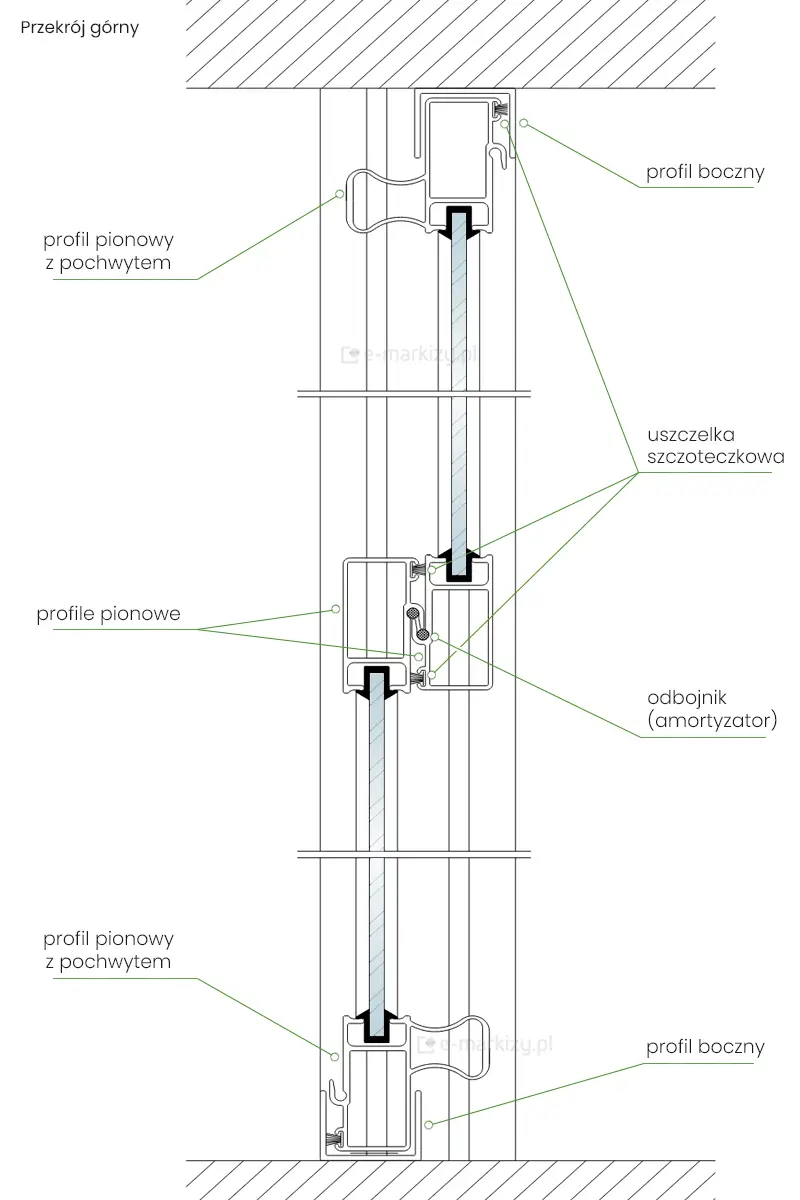

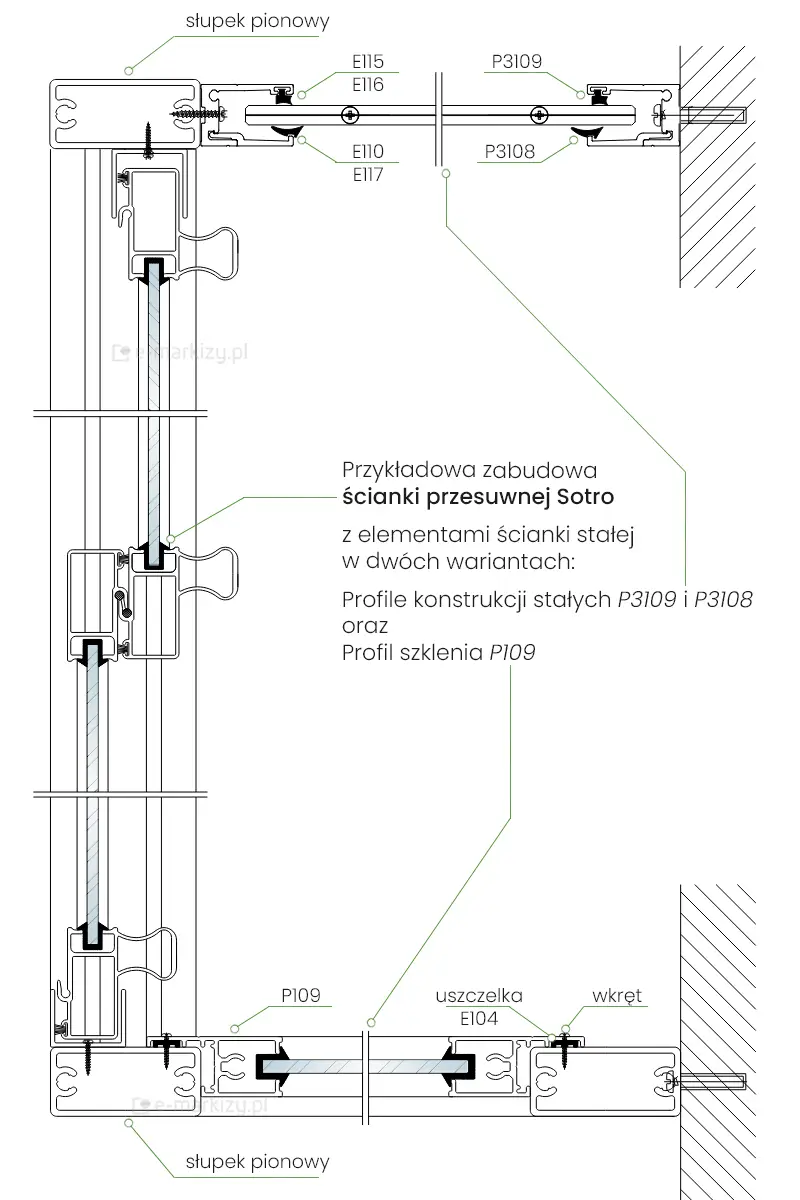

Szklane ściany przesuwne ramowe Dane Techniczne

Profil boczny U

• Profil boczny zamykający P304 – element wykończeniowy stosowany po bokach zabudowy. Wykonany w formie profilu typu „U” o wymiarach 23 x 30 mm.

Pełni funkcję zamykającą – stabilizuje konstrukcję i estetycznie osłania krawędzie skrajnych paneli systemu.

Zestaw zawiera 2 sztuki, co wystarcza do wykonania jednej, kompletnej zabudowy jednostronnej.

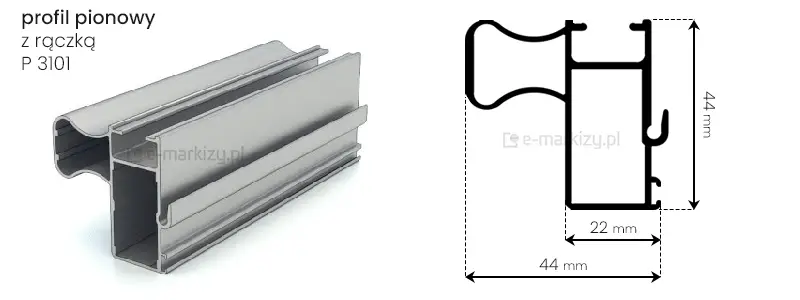

Grafika przedstawia szczegółowy przekrój techniczny oraz wizualizację 3D profilu pionowego z rączką o oznaczeniu P 3101, należącego do systemu przesuwnego Sotro. Po lewej stronie widoczny jest trójwymiarowy model elementu wykonanego z aluminium w kolorze srebrnym, który prezentuje komorową budowę profilu z zintegrowanym, ergonomicznym uchwytem o zaokrąglonym kształcie. Po prawej stronie znajduje się precyzyjny rysunek schematyczny z naniesionymi wymiarami zewnętrznymi. Całkowita szerokość profilu wraz z wystającą rączką wynosi 44 mm, natomiast szerokość samej bazy konstrukcyjnej to 22 mm. Wysokość elementu w przekroju poprzecznym wynosi 44 mm. Profil posiada specjalne wpusty i wyprofilowane krawędzie, które umożliwiają montaż wypełnienia oraz współpracę z innymi komponentami systemu, takimi jak uszczelki czy wózki jezdne.

Profil P 3101 z rączką

Profile pionowe

W zależności od rodzaju układu systemu (np. ilości torów, sposobu otwierania) oraz wagi zastosowanych paneli, dobiera się odpowiedni typ profilu pionowego skrzydła. Dostępne są wersje z rączką (dla wygodniejszej obsługi) oraz bez niej – do zastosowań standardowych lub estetycznych.

W przypadku cięższych przeszkleń zalecane są profile wzmocnione. Dobór właściwego profilu ma kluczowe znaczenie dla trwałości i komfortu użytkowania systemu – wpływa na stabilność konstrukcji, płynność przesuwania skrzydeł oraz estetykę wykończenia.

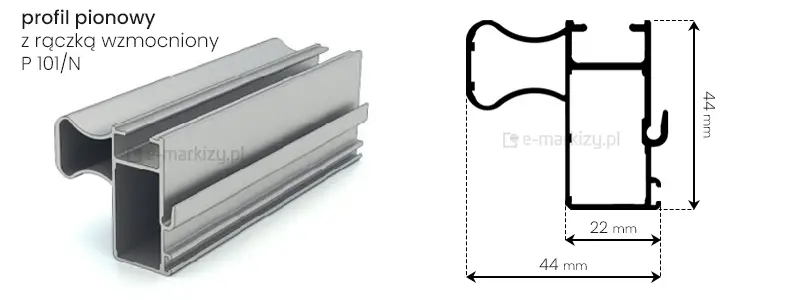

Grafika przedstawia szczegółową specyfikację techniczną wzmocnionego profilu pionowego z rączką, oznaczonego symbolem P 101/N, stosowanego w drzwiach systemu Sotro. Obraz składa się z trójwymiarowej wizualizacji fragmentu profilu oraz jego schematycznego przekroju poprzecznego z naniesionymi wymiarami. Aluminiowy profil w kolorze srebrnym posiada zintegrowany, ergonomiczny uchwyt o obłym kształcie, który ułatwia przesuwanie skrzydeł drzwiowych. Na rysunku technicznym wskazano kluczowe parametry geometryczne: całkowita szerokość profilu wraz z rączką wynosi 44 mm, wysokość komory głównej to również 44 mm, natomiast szerokość samej bazy profilu bez uchwytu wynosi 22 mm. Konstrukcja profilu obejmuje zamkniętą komorę wzmacniającą oraz specjalne wpusty i wyprofilowania krawędzi, które służą do osadzenia uszczelek oraz stabilnego montażu tafli szkła.

Profil P 101/N z rączką (wzmocniony)

Grafika przedstawia wizualizację 3D oraz rysunek techniczny profilu pionowego o oznaczeniu P 3110, przeznaczonego do drzwi w systemie przesuwnym Sotro. Po lewej stronie widoczny jest trójwymiarowy model elementu wykonanego z aluminium w kolorze srebrnym, ukazujący jego komorową konstrukcję z wyraźnie zaznaczonymi kanałami montażowymi na uszczelki oraz bocznym, haczykowatym rantem. Prawa strona obrazu zawiera precyzyjny schemat poprzeczny z naniesionym wymiarowaniem: całkowita wysokość profilu wynosi 44 mm, natomiast jego szerokość mierzona u podstawy komory to 22 mm. Przekrój ujawnia wewnętrzny podział profilu na większą komorę główną oraz mniejszą sekcję górną z wyprofilowanymi krawędziami do mocowania wypełnienia drzwiowego.

Profil P 3110

Grafika przedstawia wizualizację 3D oraz rysunek techniczny profilu pionowego o oznaczeniu P 3120/N, będącego elementem konstrukcyjnym drzwi w systemie przesuwnym Sotro. Po lewej stronie widoczny jest trójwymiarowy model profilu wykonanego z aluminium w kolorze srebrnym, ukazujący jego komorową budowę oraz podłużne wpusty przeznaczone do montażu uszczelek i wypełnienia. Po prawej stronie znajduje się precyzyjny schemat przekroju poprzecznego z naniesionym wymiarowaniem. Całkowita wysokość profilu wynosi 35,4 mm, natomiast jego szerokość u podstawy komory to 22 mm. Przekrój ujawnia wewnętrzny podział na dwie komory oraz charakterystyczny, haczykowaty rant boczny służący do łączenia lub uszczelniania segmentów przesuwnych.

Profil P 3120/N

Grafika przedstawia wizualizację 3D oraz rysunek techniczny profilu pionowego o oznaczeniu P 106, wchodzącego w skład ramowego systemu przesuwnego Sotro. Po lewej stronie widoczny jest model trójwymiarowy elementu wykonanego z aluminium w kolorze srebrnym, ukazujący złożoną, komorową budowę profilu z licznymi wpustami montażowymi na uszczelki oraz charakterystycznym skosem na jednej z krawędzi zewnętrznych. Po prawej stronie znajduje się precyzyjny schemat przekroju poprzecznego z naniesionym wymiarowaniem. Całkowita wysokość profilu wynosi 36 mm, natomiast jego szerokość mierzona u podstawy to 24 mm. Przekrój ujawnia wewnętrzną komorę główną o kwadratowym obrysie oraz rozbudowaną górną sekcję z wyprofilowanymi gniazdami przeznaczonymi do stabilnego osadzenia wypełnienia drzwiowego i uszczelek.

Profil P 106

Grafika techniczna przedstawia pierwszy etap montażu systemu przesuwnego Sotro, ilustrujący sposób osadzania górnej części skrzydła drzwiowego w prowadnicy sufitowej. Na zbliżeniu widoczny jest górny narożnik pionowego profilu ramy w kolorze jasnobeżowym, który w górnej krawędzi posiada wgłębienie z białą uszczelką ślizgową w kształcie litery U. Zielona strzałka skierowana w górę wskazuje ruch wsuwania profilu na pionowe pióro wielotorowej prowadnicy górnej, wykonanej z matowego aluminium w kolorze szarym. Na bocznej płaszczyźnie pionowego profilu znajduje się okrągła, płaska zaślepka maskująca otwory montażowe. W lewym górnym rogu obrazu umieszczono zielony kwadrat z białą cyfrą jeden, sygnalizujący początkową fazę instalacji, a cała ilustracja utrzymana jest w przejrzystym, instruktażowym stylu na białym tle.

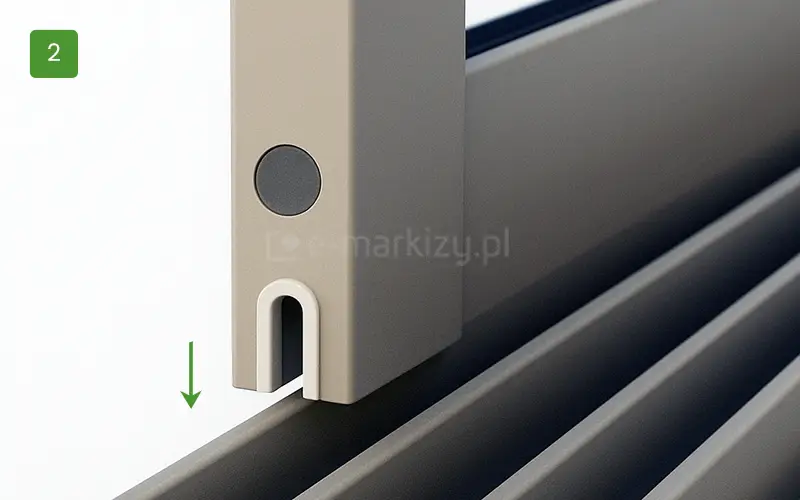

Grafika techniczna przedstawia drugi krok instrukcji montażu systemu przesuwnego Sotro, ilustrujący sposób osadzania skrzydła drzwiowego w dolnej prowadnicy. Na pierwszym planie widoczny jest dolny narożnik profilu ramy skrzydła w kolorze beżowym lub jasnoszarym, który posiada od spodu specjalne wycięcie w kształcie litery U z białą nakładką ślizgową. Zielona strzałka skierowana w dół wskazuje proces nakładania profilu na jedną z szyn wielotorowej prowadnicy dolnej, która jest utrzymana w ciemniejszym, matowym odcieniu szarości. Nad wycięciem montażowym w profilu pionowym znajduje się okrągła, szara zaślepka maskująca wkręt regulacyjny. W lewym górnym rogu obrazu umieszczono zielony kwadrat z białą cyfrą dwa, oznaczający etap prac, a całość ujęcia charakteryzuje się czystym, instruktażowym tłem.

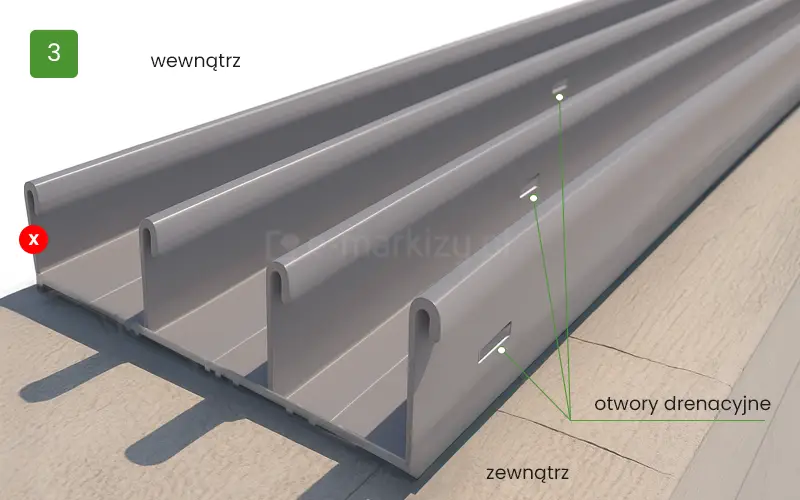

Zdjęcie przedstawia schemat techniczny dolnej prowadnicy systemu przesuwnego Sotro w ujęciu aksonometrycznym, służący jako instrukcja prawidłowego przygotowania odprowadzenia wody. Czterotorowy profil aluminiowy w kolorze jasnoszarym spoczywa na płaskim podłożu, a jego konstrukcja obejmuje trzy równoległe rynny. Na bocznych ściankach profilu, po stronie oznaczonej napisem „zewnątrz”, znajdują się precyzyjnie wyfrezowane, podłużne otwory drenażowe, które są wskazane liniami pomocniczymi z opisem tekstowym. Po przeciwnej stronie profilu widnieje napis „wewnątrz”, wskazujący orientację montażową względem wnętrza zabudowy. W lewym górnym rogu umieszczono zielony kwadrat z cyfrą trzy, oznaczający kolejny krok instrukcji, natomiast przy krawędzi profilu od strony wewnętrznej znajduje się czerwony piktogram z białym symbolem krzyżyka, sygnalizujący miejsce, w którym nie należy wykonywać drenażu.

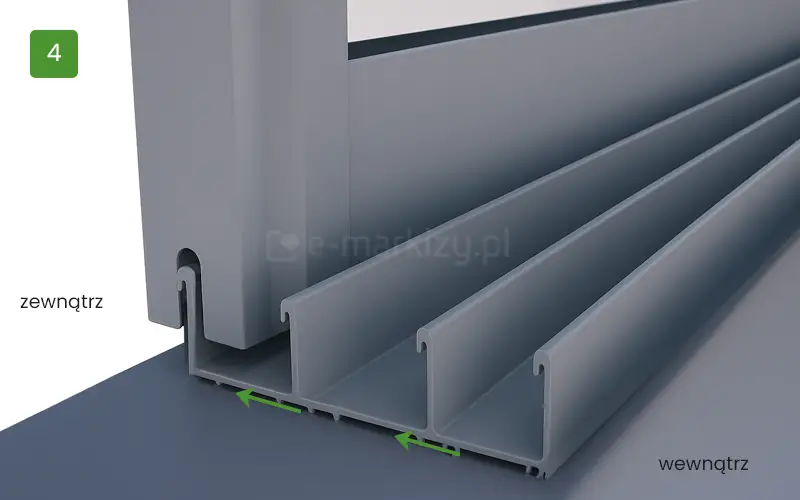

Grafika techniczna przedstawia czwarty etap montażu systemu przesuwnego Sotro, skupiający się na prawidłowym wypoziomowaniu dolnej prowadnicy z zachowaniem odpowiedniego kierunku odpływu wody. Na przekroju aksonometrycznym widoczna jest wielotorowa szyna dolna w kolorze ciemnoszarym, na której osadzony jest pionowy profil ramy skrzydła. Pod spodem prowadnicy umieszczono dwie zielone, dwustronne strzałki poziome, które sugerują konieczność precyzyjnego ustawienia płaszczyzny profilu względem podłoża. Po lewej stronie grafiki znajduje się napis „zewnątrz”, a po prawej „wewnątrz”, co definiuje orientację systemu i wskazuje, że ewentualny spad konstrukcyjny powinien ułatwiać drenaż wilgoci na zewnątrz zabudowy. W lewym górnym rogu widnieje zielony kwadrat z cyfrą cztery, kontynuujący sekwencję instruktażową, a całe ujęcie ma charakter poglądowy i techniczny.

Montaż skrzydła do prowadnic

Zdjęcie 1 oraz 2 przedstawia sposób instalacji skrzydła systemu do prowadnicy dolnej i górnej.

Zdjęcie 3 i 4 przedstawia przykładowy tor(prowadnicę) dolną 4-torową. Mieszczą się w niej specjalne odpływy, umożliwiające odpływ wody

Wizualizacja techniczna prezentująca detale konstrukcyjne profilu skrzydła systemu Sotro wraz z ponumerowanymi elementami montażowymi. Centralną część grafiki stanowi zbliżenie na narożnik beżowego profilu aluminiowego, na którym zielonymi etykietami wskazano poszczególne komponenty: numer 1 to profil pionowy ze zintegrowanym pochwytem o ergonomicznym kształcie, numer 2 wskazuje na białą podkładkę stabilizującą w kształcie litery U, natomiast numer 3 oznacza okrągłe zaślepki otworów montażowych dostępne w kolorach czarnym, białym i szarym. Pod numerem 4 widoczna jest czarna uszczelka gumowa o przekroju okrągłym, a numer 5 wskazuje na miejsce montażu pionowych uszczelek szczotkowych. Grafika w sposób szczegółowy prezentuje budowę wewnętrzną profili, kanały montażowe oraz akcesoria niezbędne do prawidłowego złożenia ramy skrzydła przesuwnego.

Elementy profilu pionowego Sotro

1. Zaślepka do profili pionowych P3101 i P101/N – dostępna w kolorze białym, szarym lub czarnym

2. Maskownica E202 – element wykończeniowy do zakrywania profili lub prowadnic

3. Zaślepka Ø10 E303 – zaślepka otworów montażowych, dostępna w kolorze szarym, białym i czarnym

4. Amortyzator E109 – element tłumiący do profili pionowych, poprawiający komfort użytkowania systemu

5. Uszczelka szczoteczkowa E101 – uszczelka z włosiem, zapewniająca lepszą szczelność i tłumienie hałasu

Rodzaje zamków do ścian przesuwnych Sotro

Zdjęcie przedstawia zamek manualny przeznaczony do drzwi przesuwnych systemu Sotro, zaprezentowany w formie zestawu komponentów na jasnym tle. Głównym elementem jest podłużna, metalowa kaseta zamka w kolorze szarym, wyposażona w otwory montażowe ze śrubami na obu końcach. Na jej frontowej części znajduje się wgłębienie z przesuwnym mechanizmem blokującym oraz czerwony wskaźnik sygnalizujący stan zamknięcia lub otwarcia. Obok kasety widoczne są akcesoria montażowe: metalowy rygiel o ząbkowanej krawędzi w kształcie litery T oraz czarny, kompozytowy element dystansowy lub zaślepka. Podzespoły charakteryzują się kompaktową budową, umożliwiającą dyskretny montaż wewnątrz profilu ramy skrzydła przesuwnego.

E 411 – Zamykacz manualny Dostępny w kolorze białym (Ral 9016), czarnym (Ral 9005) lub szarym (Ral9006).

Zdjęcie prezentuje zestaw elementów zamka bagnetowego (wciskowego) dedykowanego do szklanych drzwi przesuwnych systemu Sotro, przedstawiony na jasnym tle. Centralnym elementem jest metalowa, cylindryczna wkładka zamka w kolorze srebrnym, zintegrowana z owalnym szyldem montażowym posiadającym dwa otwory na śruby. Mechanizm ten działa na zasadzie wciskowej, gdzie zablokowanie następuje poprzez naciśnięcie cylindra. W skład zestawu wchodzą również dwa klucze z czarnymi, plastikowymi uchwytami, połączone metalowym kółkiem, oraz okrągła, chromowana rozeta (tuleja) stanowiąca estetyczne wykończenie otworu, w który wchodzi trzpień zamka. Okucie charakteryzuje się kompaktową i solidną budową, zapewniając skuteczne zabezpieczenie skrzydeł przesuwnych przed niepowołanym otwarciem.

E 408 / E 408A – Zamek bagnetowy, zamykany jednej strony. Do wyboru jeden komplet kluczy do jednego lub do kilku zamków.

Zdjęcie prezentuje zestaw elementów zamka hakowego przeznaczonego do drzwi przesuwnych systemu Sotro, pokazany na jasnym tle. Głównym komponentem jest mechanizm wpuszczany z metalową listwą czołową w kolorze srebrnym, wyposażoną w otwory montażowe i centralne wycięcie na wysuwny hak blokujący. W skład zestawu wchodzi również dopasowana płaska blacha zaczepowa z prostokątnym otworem, montowana na ościeżnicy lub profilu sąsiednim. Dodatkowo na zdjęciu widoczna jest wiązka pięciu kluczy naciętych jednostronnie, woreczek z wkrętami montażowymi oraz czarny element z tworzywa sztucznego, pełniący funkcję osłony lub prowadnicy. Całość stanowi kompletne okucie zabezpieczające, charakteryzujące się solidną, metalową konstrukcją odporną na eksploatację.

E 409 / E 409A – Zamek hakowy – patentowy, zamykany z obu stron. Do wyboru jeden komplet kluczy do jednego lub do kilku zamków.

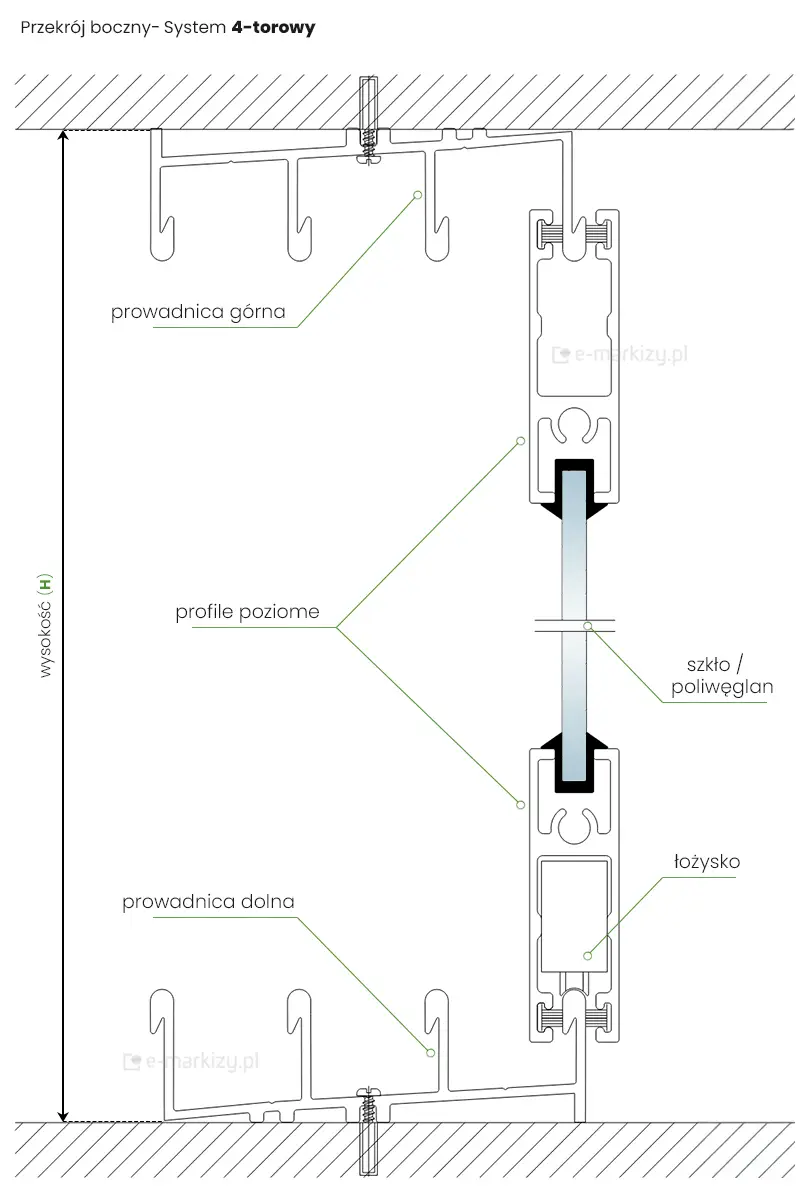

Rysunek techniczny przedstawia przekrój boczny drzwi przesuwnych w systemie 4-torowym Sotro, ukazujący pionowy montaż skrzydeł między podłożem a sufitem. Na schemacie widoczna jest prowadnica górna zamontowana do sufitu oraz prowadnica dolna osadzona na podłożu, obie przytwierdzone za pomocą wkrętów i kołków rozporowych. Prowadnice posiadają cztery równoległe tory, na których umieszczone jest przykładowe skrzydło przesuwne. Skrzydło składa się z ramy zbudowanej z profili poziomych (górnego i dolnego), w których za pomocą uszczelek osadzono wypełnienie w postaci szkła lub poliwęglanu. W dolnym profilu poziomym skrzydła zintegrowane jest łożysko (wózek jezdny), które spoczywa na szynie prowadnicy dolnej, umożliwiając płynny ruch. Po lewej stronie rysunku znajduje się linia wymiarowa określająca całkowitą wysokość systemu, oznaczona symbolem H. Całość prezentuje wzajemne dopasowanie elementów konstrukcyjnych, zapewniające stabilność i funkcjonalność przesuwną segmentów.

Profile dolne skrzydła

Grafika techniczna przedstawia zestawienie dwóch rodzajów wózków jezdnych z łożyskami kulkowymi stosowanych w systemie przesuwnym Sotro, ukazanych na białym tle w celu porównania ich parametrów technicznych. Po lewej stronie widnieje wariant „standard”, składający się z dwóch pojedynczych rolek w czarnych obudowach z tworzywa z białymi kółkami, przeznaczony do montażu w liczbie dwóch sztuk na jeden profil skrzydła. Po prawej stronie zaprezentowano wzmocniony wariant dedykowany dla skrzydeł o wadze przekraczającej 50 kg, który składa się z układu czterech rolek połączonych w pary, co pozwala na stabilne prowadzenie cięższych paneli szklanych. Każdy z elementów posiada precyzyjne wycięcia montażowe oraz metalowe osie łożysk, a czytelne podpisy tekstowe powyżej produktów ułatwiają dobór odpowiedniego komponentu do specyfikacji technicznej zabudowy.

Łożyska kółkowe

Dla profili dolnych P 3102 standardowo używa się 2 szt. na profil.

W przypadku skrzydła o wadzę przekraczającej 50kg, stosuje się 2 pary połączonych łożysk.

Grafika prezentuje wizualizację 3D oraz rysunek techniczny profilu górnego skrzydła o oznaczeniu P 3102, wykorzystywanego w ramowym systemie przesuwnym Sotro. Po lewej stronie widoczny jest model trójwymiarowy elementu wykonanego z aluminium w kolorze srebrnym, obok którego umieszczono dwie uszczelki szczoteczkowe, a zielone linie pomocnicze wskazują miejsce ich montażu w górnych kanałach profilu. Prawa strona obrazu przedstawia precyzyjny schemat przekroju poprzecznego z naniesionym wymiarowaniem. Całkowita wysokość profilu wynosi 50 mm, natomiast jego szerokość to 16 mm. Przekrój ukazuje komorową konstrukcję z wewnętrznym wzmocnieniem o półkolistym kształcie umieszczonym w dolnej części oraz symetryczne szyny do wsunięcia uszczelek szczoteczkowych u góry elementu.

Profil górny skrzydła

profil górny P 3102 – uszczelki szczotkowe
