Szyby przesuwne Sotro sposoby otwierania

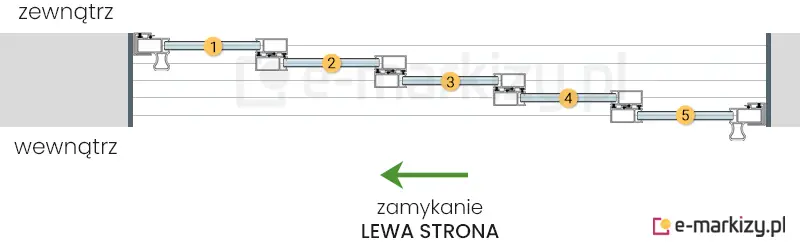

Ramowe szyby przesuwne Sotro sposoby otwierania różnią się w zależności od użytej prowadnicy oraz ilości paneli. Dolna prowadnica aluminiowa może posiadać od 2 do 5 torów. Maksymalna ilość paneli dla prowadnicy 5-torowej to 10 sztuk. Układy otwierania systemu drzwi przesuwnych są podobne jak w systemie bezramowym Miros, ale należy uwzględnić w nich ramowe profile pionowe oraz rozmieszczenie pochwytów na skrzydłach.

Przykładowe układy systemów ramowych z dwoma panelami:

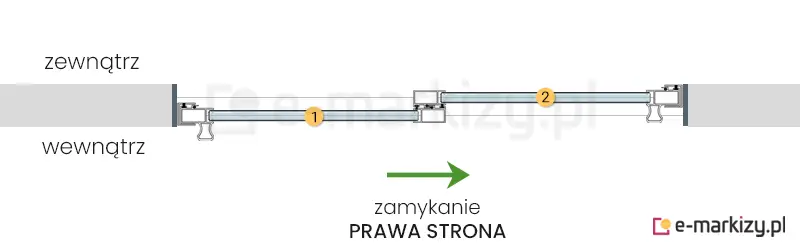

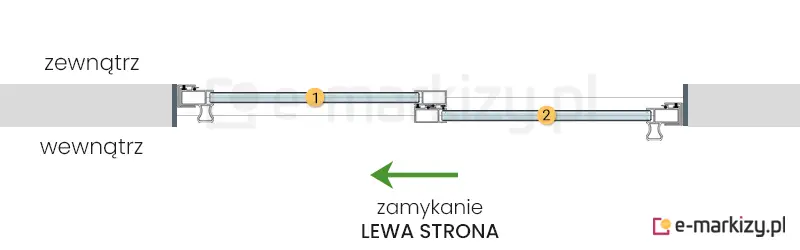

2 szyby przesuwne Sotro zsuwane na lewo – elegancki system zabudowy tarasu lub balkonu. Panele przesuwne po prawej stronie ułatwiają wentylację i korzystanie z przestrzeni zewnętrznej, chroniąc jednocześnie przed warunkami atmosferycznymi.
2 szyby przesuwne Sotro zsuwane na prawo – elegancki system zabudowy tarasu lub balkonu. Panele przesuwne po prawej stronie ułatwiają wentylację i korzystanie z przestrzeni zewnętrznej, chroniąc jednocześnie przed warunkami atmosferycznymi.

Przykładowe układy systemów ramowych z trzema panelami:

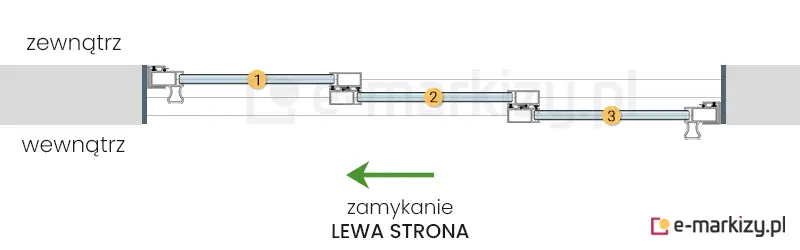

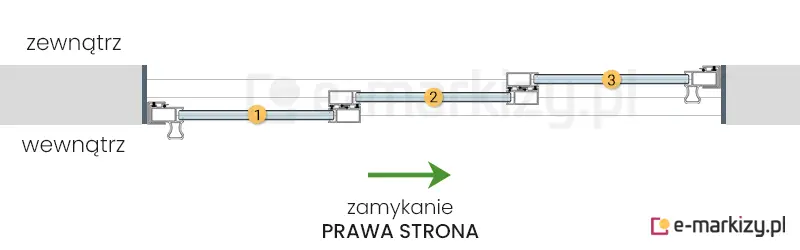

3 szyby przesuwne Sotro zsuwane na lewo – nowoczesny system do zabudowy tarasu lub balkonu. Przesuwane panele szklane zapewniają ochronę przed wiatrem i deszczem, a jednocześnie umożliwiają łatwe otwarcie przestrzeni na lewą stronę.
3 szyby przesuwne Sotro zsuwane na prawo – szklana zabudowa tarasu lub balkonu z przesuwem szyb w jedną stronę. Nowoczesne panele chronią przed wiatrem i deszczem, a jednocześnie umożliwiają wygodne otwarcie przestrzeni po prawej stronie.

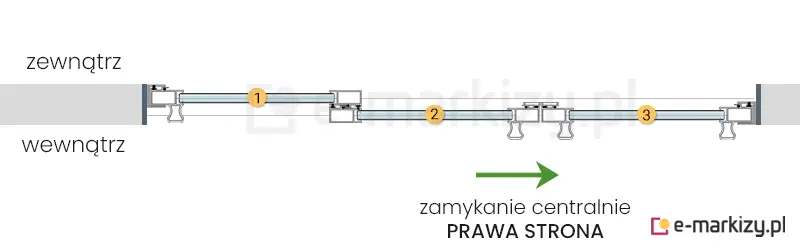

Na zdjęciu widoczny jest system 3 szyb przesuwnych Sotro, zsuwanych na środek – z prowadzeniem z lewej strony. To praktyczne i estetyczne rozwiązanie idealne do zabudowy tarasów, balkonów oraz przestrzeni pod pergolą. Umożliwia przesunięcie wszystkich paneli do centralnej części, pozostawiając po bokach otwartą przestrzeń i zapewniając swobodny przepływ powietrza oraz pełne doświetlenie wnętrza.

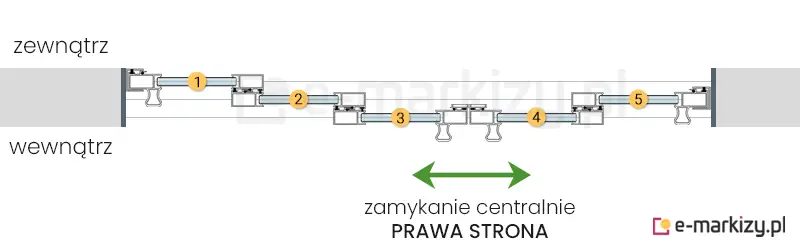

System 3 szyb przesuwnych Sotro zsuwanych na środek z prawej strony. Estetyczne rozwiązanie do pergoli i tarasów, zapewniające osłonę przed wiatrem i deszczem. Przeszklony system chroni i doświetla przestrzeń zewnętrzną.

Przykładowe układy systemów ramowych z czterema panelami:

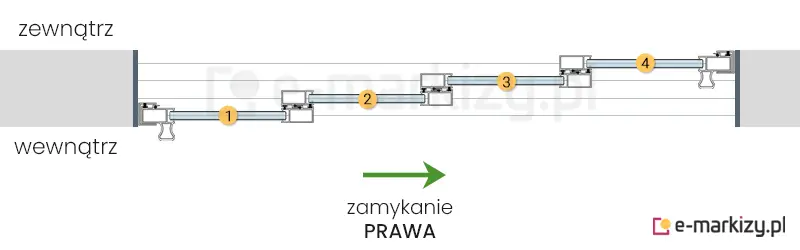

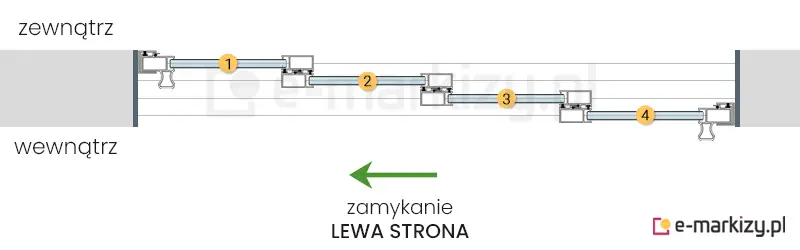

System 4 szyb przesuwnych Sotro zsuwanych na lewo – nowoczesne rozwiązanie do zabudowy tarasów, pergoli i balkonów. Chroni przed wiatrem i deszczem, zapewniając jednocześnie dostęp do światła i estetyczny wygląd elewacji.
System 4 przesuwnych szyb Sotro zsuwanych na prawo – elegancka zabudowa tarasu lub pergoli. Szyby przesuwne zapewniają ochronę przed warunkami atmosferycznymi i komfort użytkowania. Idealne do nowoczesnych aranżacji przestrzeni zewnętrznych.

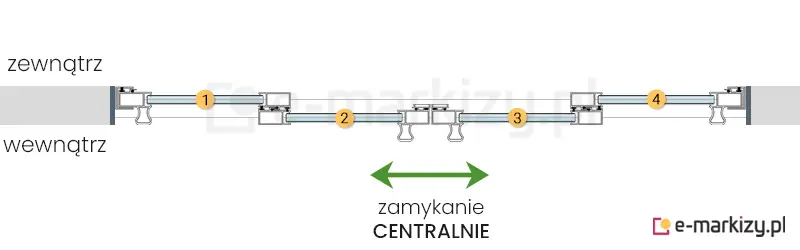

System 4 szyb przesuwnych Sotro zsuwanych na środek – rozwiązanie do zabudowy tarasu lub pergoli. Panele szklane zapewniają ochronę przed warunkami atmosferycznymi i elegancki wygląd. Idealne do nowoczesnych przestrzeni zewnętrznych.

Przykładowe układy systemów ramowych z pięcioma panelami:

Rysunek techniczny oraz wizualizacja elementu składowego systemu przesuwnego ramowego Sotro, przedstawiająca profil dolny skrzydła o oznaczeniu P 107. Na grafice widoczny jest trójwymiarowy model aluminiowego profilu o srebrnym wykończeniu, obok którego umieszczono dwa wózki jezdne z białymi rolkami wraz z adnotacją informującą o konieczności montażu dwóch sztuk na jeden profil. Po prawej stronie znajduje się precyzyjny schemat przekroju poprzecznego profilu w formie czarnego rysunku liniowego z naniesionymi wymiarami zewnętrznymi: wysokością całkowitą wynoszącą 50 mm oraz szerokością podstawy równą 16 mm. Przekrój ukazuje wewnętrzną geometrię kształtownika, w tym górną komorę do osadzenia wypełnienia oraz specjalne gniazdo w dolnej części dedykowane do montażu mechanizmu jezdnego.
Rysunek techniczny oraz wizualizacja elementu składowego systemu przesuwnego ramowego Sotro, przedstawiająca profil dolny skrzydła o oznaczeniu P 107. Na grafice widoczny jest trójwymiarowy model aluminiowego profilu o srebrnym wykończeniu, obok którego umieszczono dwa wózki jezdne z białymi rolkami wraz z adnotacją informującą o konieczności montażu dwóch sztuk na jeden profil. Po prawej stronie znajduje się precyzyjny schemat przekroju poprzecznego profilu w formie czarnego rysunku liniowego z naniesionymi wymiarami zewnętrznymi: wysokością całkowitą wynoszącą 50 mm oraz szerokością podstawy równą 16 mm. Przekrój ukazuje wewnętrzną geometrię kształtownika, w tym górną komorę do osadzenia wypełnienia oraz specjalne gniazdo w dolnej części dedykowane do montażu mechanizmu jezdnego.

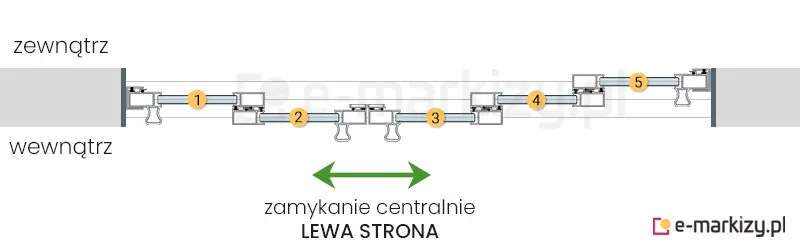

Rysunek techniczny w rzucie z góry przedstawiający schemat pięcioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji zamykanej centralnie z przesunięciem w lewo. Panele szklane, ponumerowane od 1 do 5, tworzą układ kaskadowy, w którym skrzydła numer 2 i 3 stykają się w punkcie zamknięcia, znajdującym się po lewej stronie osi symetrii zabudowy. Na schemacie zaznaczono podział na stronę zewnętrzną i wewnętrzną, a kierunek ruchu skrzydeł wskazuje zielona, dwustronna strzałka z podpisem informującym o zamykaniu centralnym po lewej stronie. Wszystkie profile pionowe skrzydeł wyposażone są w zintegrowane, zaoblone pochwyty. Po obu stronach układu znajdują się profile przyścienne U, w których osadzone są skrajne skrzydła (numer 1 oraz 5), a rysunek szczegółowo obrazuje wzajemne położenie aluminiowych ram oraz system uszczelek szczotkowych.
Rysunek techniczny w rzucie z góry przedstawiający schemat pięcioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji zamykanej centralnie z przesunięciem w prawą stronę. Panele szklane, ponumerowane od 1 do 5, tworzą kaskadowy układ, w którym skrzydła numer 3 i 4 stykają się w punkcie zamknięcia, zlokalizowanym po prawej stronie osi symetrii zabudowy. Na schemacie wskazano podział na stronę zewnętrzną i wewnętrzną, a kierunek ruchu skrzydeł zaznaczono zieloną, dwustronną strzałką z podpisem informującym o zamykaniu centralnym po prawej stronie. Wszystkie profile pionowe skrzydeł posiadają zintegrowane, zaoblone pochwyty. Po obu stronach konstrukcji znajdują się profile przyścienne U, w których osadzone są skrajne skrzydła (numer 1 oraz 5). Grafika szczegółowo ilustruje wzajemne położenie aluminiowych ram, system uszczelek szczotkowych oraz kaskadowe rozmieszczenie tafli szkła na prowadnicach.

Przykładowe układy systemów ramowych z sześcioma panelami:

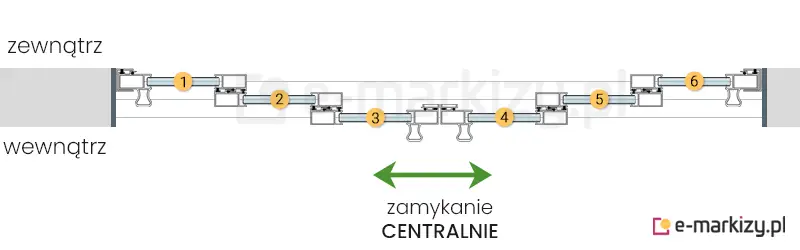

Rysunek techniczny w rzucie z góry przedstawiający schemat sześcioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji z zamykaniem centralnym. Panele szklane, ponumerowane od 1 do 6, są ustawione kaskadowo w symetryczny sposób, schodząc się w punkcie środkowym między skrzydłami numer 3 i 4. Schemat wskazuje podział na stronę zewnętrzną oraz wewnętrzną, a kierunek ruchu skrzydeł zaznaczono zieloną, dwustronną strzałką z podpisem informującym o zamykaniu centralnym. Wszystkie profile pionowe wyposażone są w zintegrowane, zaoblone pochwyty, natomiast skrajne skrzydła (1 oraz 6) osadzone są w profilach przyściennych U montowanych do bocznych płaszczyzn. Rysunek precyzyjnie ilustruje detale konstrukcyjne, w tym przekroje aluminiowych ram oraz system uszczelek szczotkowych, które zapewniają szczelność na stykach kaskadowo przesuwających się elementów.

Przykładowe układy systemów ramowych z siedmioma panelami:

Rysunek techniczny w rzucie z góry przedstawiający schemat siedmioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji zamykanej centralnie z przesunięciem w lewo. Panele szklane, ponumerowane od 1 do 7, tworzą kaskadowy układ, w którym skrzydła numer 3 i 4 stykają się w punkcie zamknięcia, znajdującym się bliżej lewej strony zabudowy. Na schemacie zaznaczono podział na stronę zewnętrzną i wewnętrzną, a kierunek ruchu skrzydeł wskazuje zielona, dwustronna strzałka z podpisem informującym o zamykaniu centralnym po lewej stronie. Wszystkie profile pionowe skrzydeł wyposażone są w zintegrowane, zaoblone pochwyty. Po obu stronach układu znajdują się profile przyścienne U, w których osadzone są skrajne skrzydła. Grafika szczegółowo obrazuje wzajemne położenie aluminiowych ram oraz system uszczelek szczotkowych zapewniających szczelność konstrukcji.
Rysunek techniczny w rzucie z góry przedstawiający schemat siedmioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji zamykanej centralnie. Panele szklane, ponumerowane od 1 do 7, tworzą układ kaskadowy zbieżny do środka, gdzie skrzydła numer 4 i 5 stykają się w centralnym punkcie zamknięcia. Na schemacie zaznaczono podział na stronę zewnętrzną i wewnętrzną, a kierunek ruchu skrzydeł wskazuje zielona, dwustronna strzałka z podpisem informującym o zamykaniu centralnym po prawej stronie. Wszystkie profile pionowe skrzydeł wyposażone są w zintegrowane, zaoblone pochwyty. Po lewej stronie układu widoczny jest profil przyścienny U, w którym osadzone jest skrajne skrzydło numer 1, natomiast po prawej stronie analogiczny profil dla skrzydła numer 7. Grafika szczegółowo obrazuje wzajemne położenie szklanych tafli, aluminiowych ram oraz system uszczelek szczotkowych zapewniających szczelność połączeń.

Przykładowe układy systemów szklanych z większą ilością paneli:

(od 8 do 10 paneli)

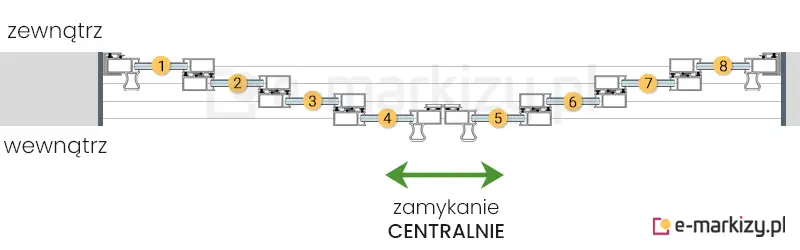

Rysunek techniczny w rzucie z góry przedstawiający schemat ośmioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji z zamykaniem centralnym. Panele szklane, ponumerowane od 1 do 8, są ustawione kaskadowo w symetrycznym układzie, schodząc się w punkcie środkowym między skrzydłami 4 i 5. Schemat wskazuje podział na stronę zewnętrzną oraz wewnętrzną, a kierunek ruchu skrzydeł zaznaczono zieloną, dwustronną strzałką z podpisem informującym o zamykaniu centralnym. Wszystkie profile pionowe wyposażone są w zintegrowane, zaoblone pochwyty, natomiast skrajne skrzydła (1 oraz 8) osadzone są w profilach przyściennych U montowanych do bocznych płaszczyzn. Rysunek precyzyjnie ilustruje detale konstrukcyjne, w tym przekroje aluminiowych ram oraz system uszczelek szczotkowych, które zapewniają szczelność na stykach kaskadowo przesuwających się elementów.

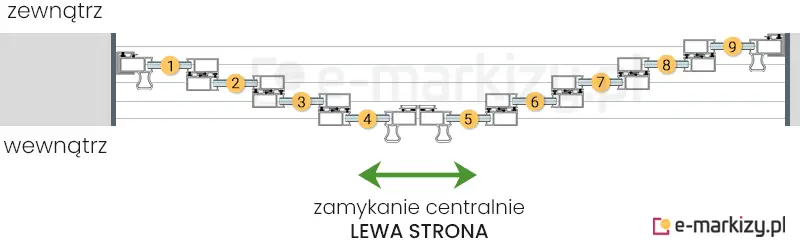

Rysunek techniczny w rzucie z góry przedstawiający schemat dziewięcioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji zamykanej centralnie. Panele szklane są ponumerowane od 1 do 9 i tworzą układ kaskadowy schodzący się do środka, gdzie skrzydła numer 4 i 5 stykają się w punkcie centralnym. Na schemacie widoczny jest podział na stronę zewnętrzną i wewnętrzną, a kierunek ruchu wskazuje zielona, dwustronna strzałka z podpisem informującym o zamykaniu centralnym po lewej stronie. Wszystkie profile pionowe skrzydeł wyposażone są w zintegrowane, zaoblone pochwyty. Skrajne panele (1 oraz 9) są osadzone w profilach przyściennych U, a rysunek szczegółowo obrazuje wzajemne zachodzenie na siebie aluminiowych ram oraz rozmieszczenie uszczelek szczotkowych w systemie.

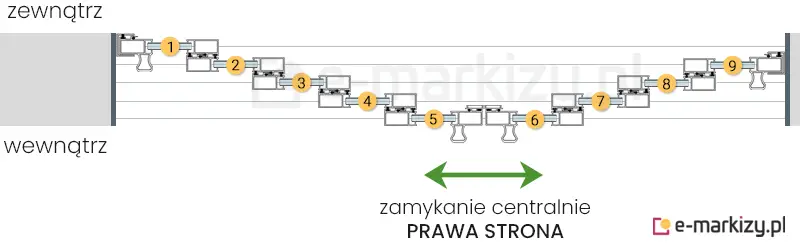

Rysunek techniczny w rzucie z góry przedstawiający schemat dziewięcioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji zamykanej centralnie. Skrzydła są ponumerowane od 1 do 9 i układają się kaskadowo, tworząc formę zbliżoną do szerokiej litery V, gdzie panele 5 i 6 stykają się w centralnym punkcie zamknięcia. Na schemacie zaznaczono podział na stronę zewnętrzną i wewnętrzną oraz kierunek ruchu za pomocą zielonej, dwustronnej strzałki z podpisem informującym o zamykaniu centralnym po prawej stronie. Wszystkie skrzydła wyposażone są w profile pionowe ze zintegrowanymi, zaoblonymi pochwytami. Skrajne panele (1 oraz 9) są osadzone w profilach przyściennych U, a cały układ obrazuje precyzyjne rozmieszczenie uszczelek szczotkowych i wzajemne zachodzenie na siebie aluminiowych ram skrzydeł.

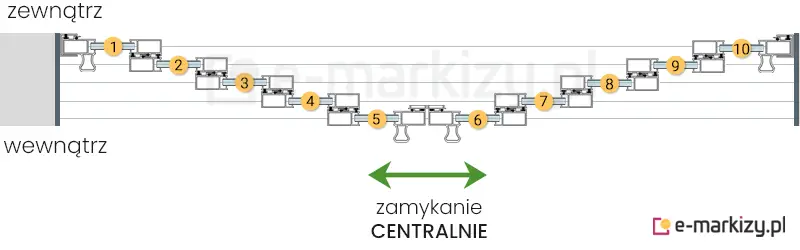

Rysunek techniczny w rzucie z góry przedstawiający schemat dziesięcioskrzydłowego systemu przesuwnego ramowego Sotro w konfiguracji z zamykaniem centralnym. Panele szklane, ponumerowane od 1 do 10, są ustawione kaskadowo w układzie symetrycznym, schodząc się w punkcie środkowym między skrzydłami 5 i 6. Schemat uwzględnia podział na stronę zewnętrzną i wewnętrzną, a kierunek ruchu skrzydeł wskazuje zielona, dwustronna strzałka z podpisem informującym o zamykaniu centralnym. Wszystkie profile pionowe posiadają zintegrowane, zaoblone pochwyty, a skrajne skrzydła (1 oraz 10) są osadzone w profilach przyściennych U montowanych do ścian. Rysunek precyzyjnie obrazuje detale konstrukcyjne, takie jak przekroje aluminiowych ram oraz system uszczelek szczotkowych zapewniających szczelność połączeń między kaskadowo przesuwającymi się elementami.

Szyby przesuwne Sotro sposoby otwierania – ilość paneli

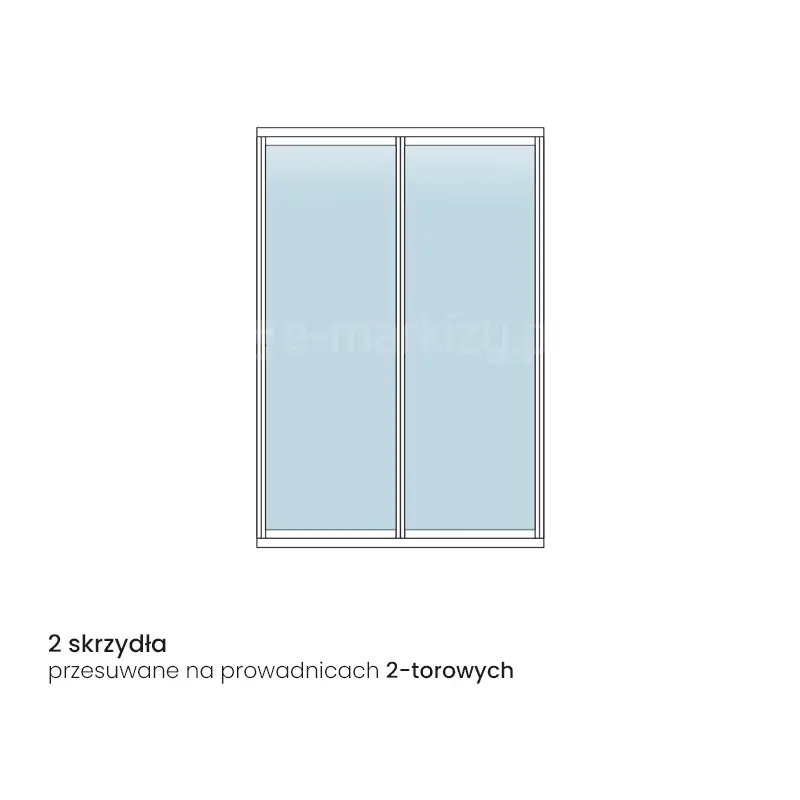

Rysunek techniczny przedstawia system przesuwny Sotro w widoku od frontu, składający się z dwóch jednakowych skrzydeł szklanych umieszczonych obok siebie. Zgodnie z opisem na schemacie, konstrukcja ta jest przeznaczona do przesuwania na prowadnicach 2-torowych. Każda z dwóch tafli szkła ujęta jest w smukłe profile ramowe, pionowe oraz poziome, które zapewniają stabilność struktury przy zachowaniu minimalistycznego wyglądu. System ograniczony jest od góry i od dołu szynami prowadzącymi, które umożliwiają płynne mijanie się paneli podczas otwierania i zamykania. Całość tworzy estetyczną, transparentną płaszczyznę, idealną do mniejszych zabudów tarasowych, balkonowych lub jako nowoczesne drzwi przesuwne wewnątrz pomieszczeń.

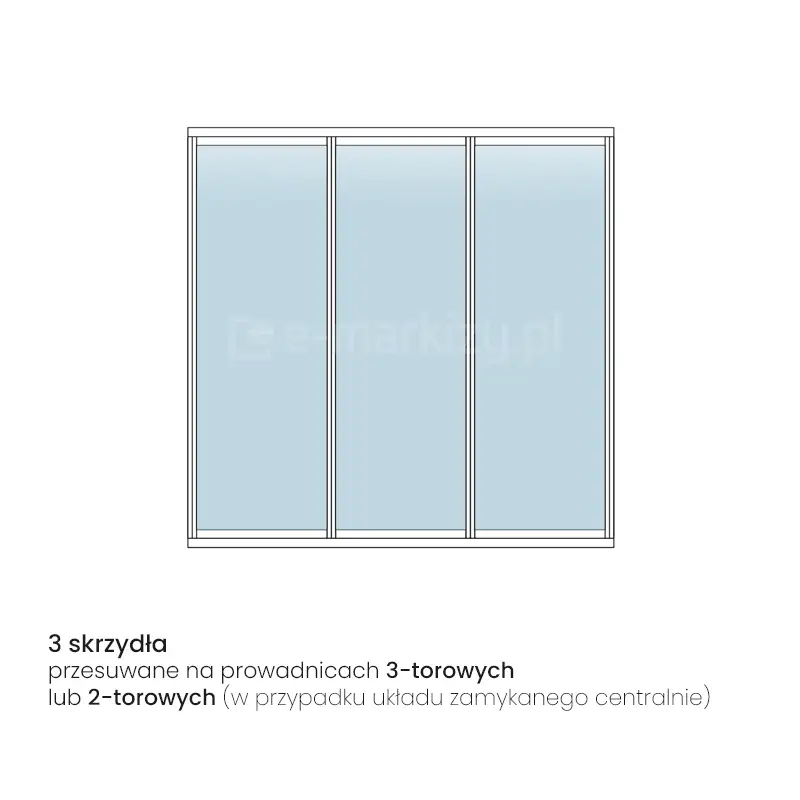

Rysunek techniczny przedstawia system przesuwny Sotro w widoku od frontu, składający się z trzech jednakowych skrzydeł szklanych rozmieszczonych obok siebie w układzie szeregowym. Zgodnie z dołączoną specyfikacją, konstrukcja ta jest przeznaczona do pracy na prowadnicach 3-torowych lub 2-torowych w przypadku wyboru wariantu zamykanego centralnie. Każda z trzech tafli szkła osadzona jest w smukłych profilach pionowych i poziomych, które nadają systemowi nowoczesny i minimalistyczny wygląd. Górne i dolne szyny prowadzące stabilizują konstrukcję, umożliwiając płynne przesuwanie poszczególnych segmentów względem siebie. System ten tworzy estetyczną, transparentną płaszczyznę, idealną do zabudowy mniejszych tarasów, balkonów lub jako funkcjonalne przeszklenie wnętrz.

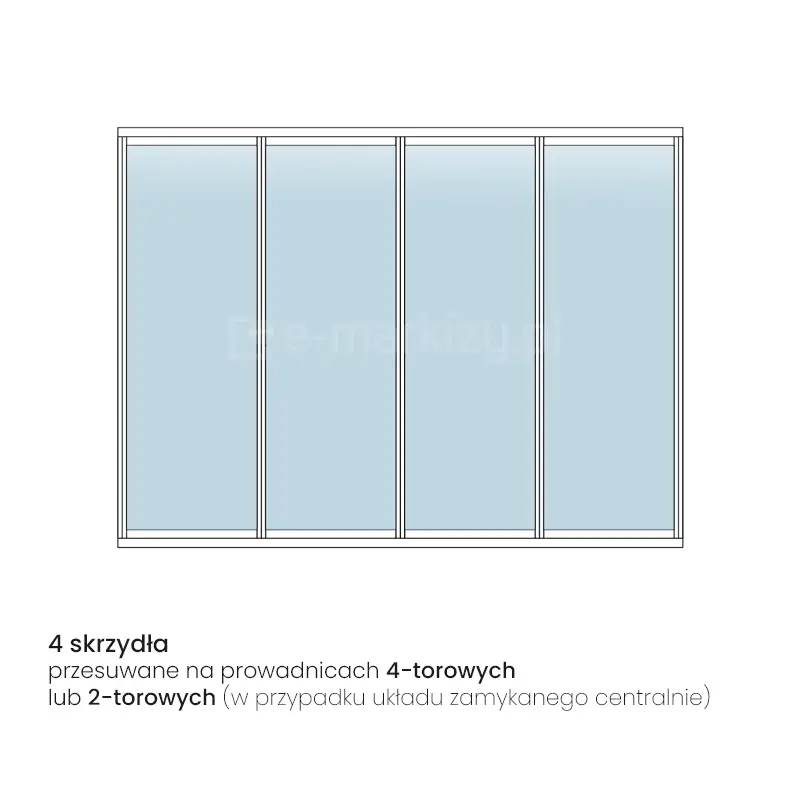

Rysunek techniczny przedstawia system przesuwny Sotro w widoku od frontu, składający się z czterech jednakowych skrzydeł szklanych rozmieszczonych w układzie szeregowym. Zgodnie z dołączoną specyfikacją, konstrukcja ta jest przeznaczona do pracy na prowadnicach 4-torowych lub 2-torowych w przypadku wyboru wariantu zamykanego centralnie. Każda z czterech tafli szkła ujęta jest w smukłe profile pionowe i poziome, które zapewniają stabilność konstrukcji przy zachowaniu maksymalnej przezierności. System jest ograniczony od góry i od dołu szynami prowadzącymi, które umożliwiają płynne przesuwanie poszczególnych segmentów względem siebie. Całość tworzy nowoczesną, rytmiczną płaszczyznę przeszkloną, idealną do średniej wielkości zabudów tarasowych oraz jako funkcjonalne przegrody wewnętrzne.

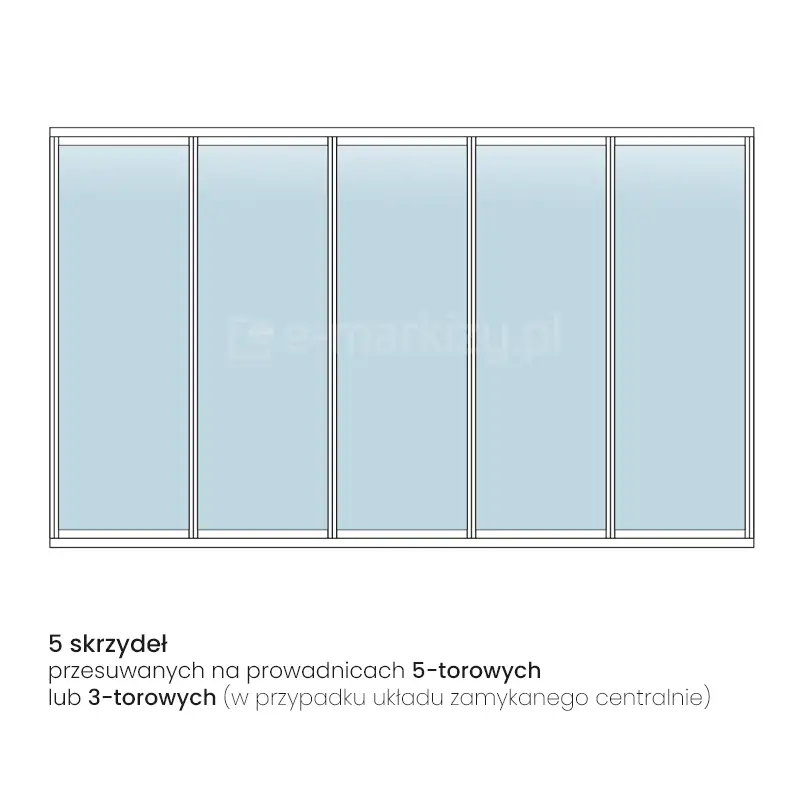

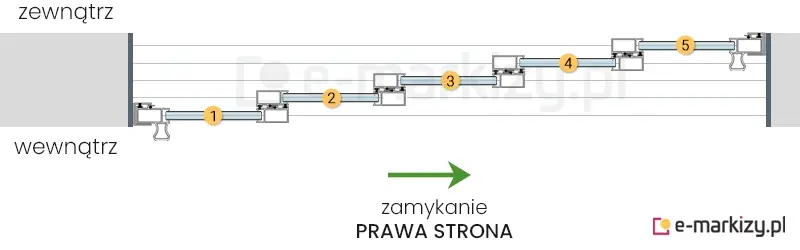

Rysunek techniczny przedstawia system przesuwny Sotro w widoku od frontu, składający się z pięciu jednakowych skrzydeł szklanych umieszczonych obok siebie w układzie szeregowym. Zgodnie z dołączoną specyfikacją, konstrukcja ta jest przystosowana do pracy na prowadnicach 5-torowych lub 3-torowych w przypadku wyboru układu zamykanego centralnie. Każda z pięciu tafli szkła ujęta jest w pionowe i poziome profile ramowe o smukłym przekroju, które zapewniają stabilność strukturalną całej zabudowy. System jest ograniczony od góry i od dołu szynami prowadzącymi, które umożliwiają przesuwanie poszczególnych segmentów względem siebie. Całość tworzy nowoczesną, rytmiczną płaszczyznę przeszkloną, przeznaczoną do osłony tarasów, balkonów lub jako ruchoma ścianka działowa wewnątrz pomieszczeń.

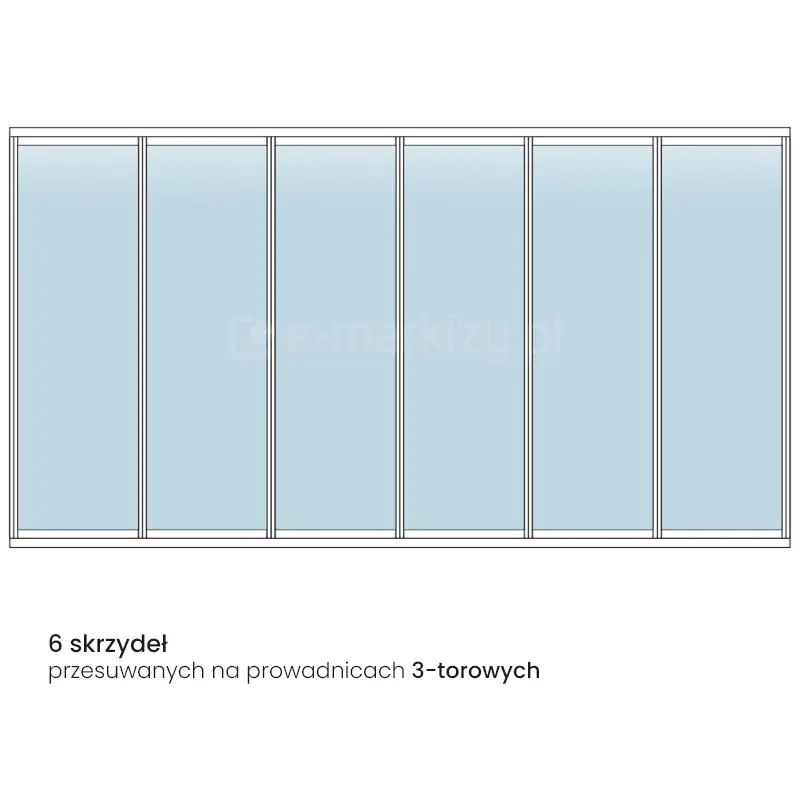

Rysunek techniczny przedstawia system przesuwny Sotro w widoku frontowym, składający się z sześciu symetrycznych skrzydeł szklanych. Całość konstrukcji oparta jest na prowadnicach 3-torowych, co determinuje sposób parkowania paneli i ich wzajemne nachodzenie na siebie. Panele są ujęte w smukłe profile pionowe i poziome, tworząc jednolitą, przeszkloną płaszczyznę podzieloną na sześć równych sekcji. Dolna i górna szyna prowadząca spinają system w ramy, zapewniając stabilność skrzydeł podczas ich przesuwania wzdłuż osi prowadnic. System charakteryzuje się wysoką estetyką i minimalistycznym designem, typowym dla nowoczesnych zabudów tarasów i balkonów.

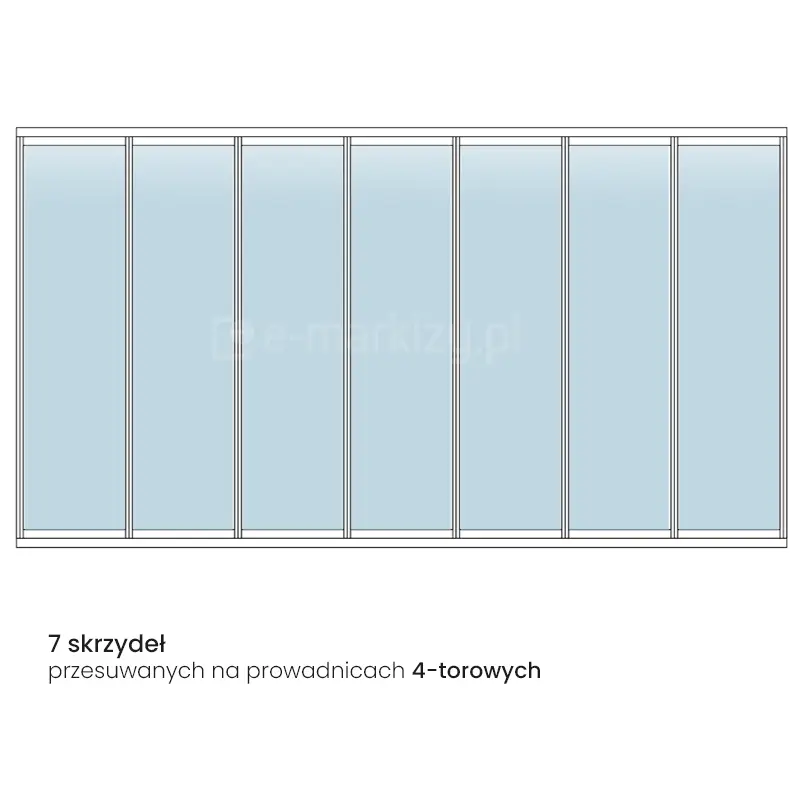

Rysunek techniczny przedstawia system przesuwny Sotro w widoku od frontu, składający się z siedmiu jednakowych skrzydeł szklanych umieszczonych w jednej linii. Konstrukcja oparta jest na prowadnicach 4-torowych, co pozwala na nakładanie się na siebie poszczególnych paneli podczas otwierania i optymalne zarządzanie przestrzenią przejścia. Każda z siedmiu tafli szkła jest osadzona w pionowych i poziomych profilach o minimalistycznym przekroju, które tworzą spójną i nowoczesną ramę dla całego przeszklenia. System jest zamknięty od góry i od dołu szynami prowadzącymi, które stabilizują skrzydła i zapewniają ich płynny ruch wzdłuż osi prowadnic. Całość tworzy transparentną barierę architektoniczną o rytmicznym podziale pionowym, dedykowaną do szerokich zabudów tarasowych lub balkonowych.

Uwaga: stronę sterowania systemem drzwi przesuwnych Sotro zawsze określamy patrząc od wewnątrz pomieszczenia.

Przedstawione powyżej układy to najpopularniejsze warianty, jednak system Sotro wykonujemy na wymiar i możemy go dostosować indywidualnie - w takim przypadku prosimy o wpisanie szczegółowych informacji w uwagach do zamówienia.
