Top-Zag – moskitiera drzwiowa-plisowana – Montaż i Dane Techniczne

Montaż moskitiery do drzwi przesuwnych

Duże okno tarasowe z otwartym skrzydłem przesuwnym drzwi, za którymi znajduje się pomieszczenie ze stołem jadalnym i kompletem krzeseł oraz kanapa na nóżkach w kolorze szarym z poduszkami. Na oknie od strony zewnętrznej zamocowana moskitiera plisowana Top Zag, częściowo osłaniająca wyjście na taras z jasnych płyt gresowych. Po obu stronach wnęki okiennej szare prostokątne lampy na białej ścianie, na wysokość szarej podmurówki przycięto posadzone wzdłuż ścian iglaki.

Moskitiera na drzwiach przesuwnych

Dwa ujęcia progu dolnego moskitiery plisowanej TopZag, z widocznym montażem przy ramie okna i sznurkami umieszczonymi we wnętrzu profilu progowego po lewej oraz widokiem oddalonym z profilem bocznym oraz profilem pakietu z siatką po prawej. W dolnej części napis "Montaż na drzwiach przesuwnych".

Prowadnica dolna

Montaż moskitiery do drzwi otwieranych na zawiasach

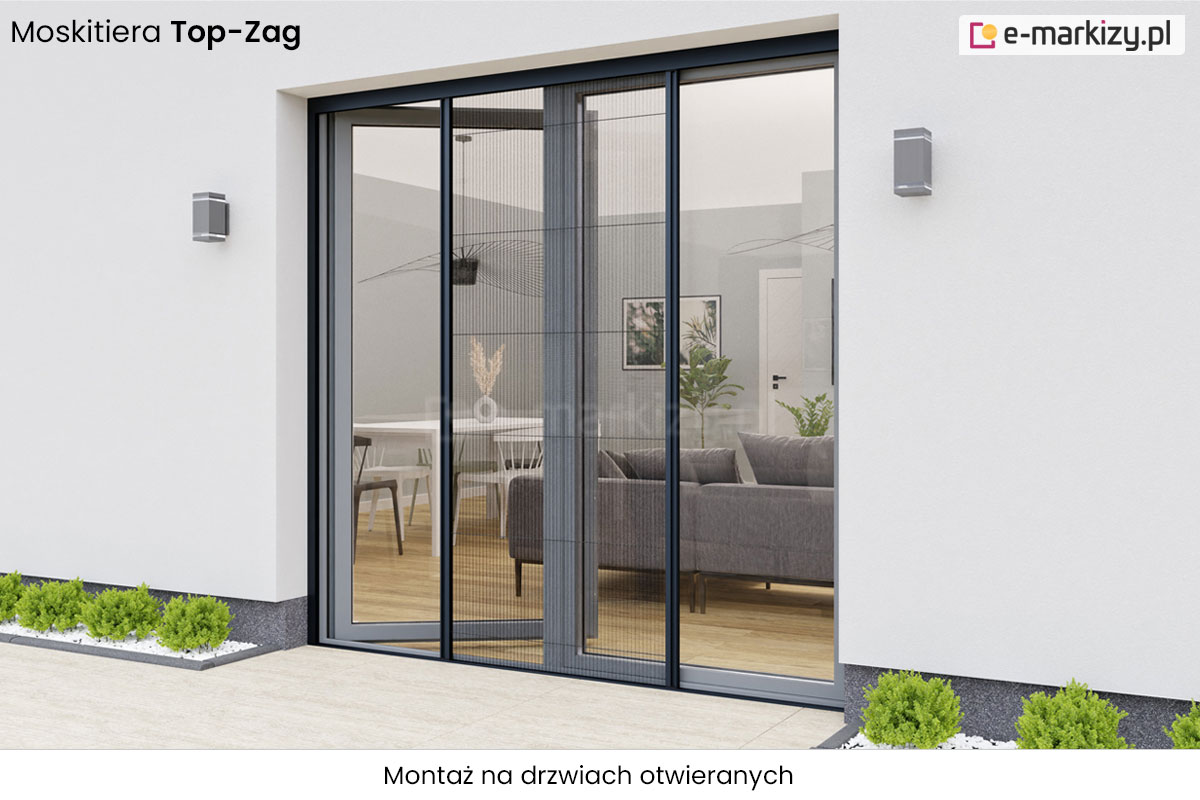

Pomieszczenie z przytulną kanapą z poduchami, płonącym kominkiem, dużym telewizorem i nowoczesną lampą sufitową wyposażone w duże drzwi balkonowe o tradycyjnie otwieranym skrzydle osłonięte mocowaną do wnęki moskitierą plisowaną Top Zag. Po obu stronach okna na ścianie zewnętrznej o białej elewacji zamocowano lampy, przy ścianie pośród białych kamyków posadzono niskie iglaki. Poniżej napis "montaż na drzwiach otwieranych".

Moskitiera plisowana Top Zag zamocowana do wnęki na oknie z otwieranymi drzwiami tarasowymi, próg moskitiery przyklejony do płytek gresowych tarasu. We wnętrzu pomieszczenia widoczny stół z wazonem, w którym umieszczono beżowe rośliny, wokół stołu widoczne krzesła, obok szara kanapa z poduchami. Na ścianie zewnętrznej o białym kolorze po obu stronach drzwi balkonowych umieszczono dwie prostokątne lampy, wzdłuż ściany posadzono zielone iglaki.

Zestawienie dwóch ujęć progu dolnego moskitiery TopZag z ukrytymi wewnątrz profilu sznurkami. Po lewej próg zamocowany tuż przy ramie okna z otwartym skrzydłem. Po prawej moskitiera zamocowana do ramy okna balkonowego z otwartym skrzydłem z wyraźnie widocznym profilem bocznym oraz zwiniętym częściowo pakietem siatki. Poniżej napis "Montaż na drzwiach otwieranych".

Prowadnica dolna

Montaż moskitiery do drzwi przesuwnych HS

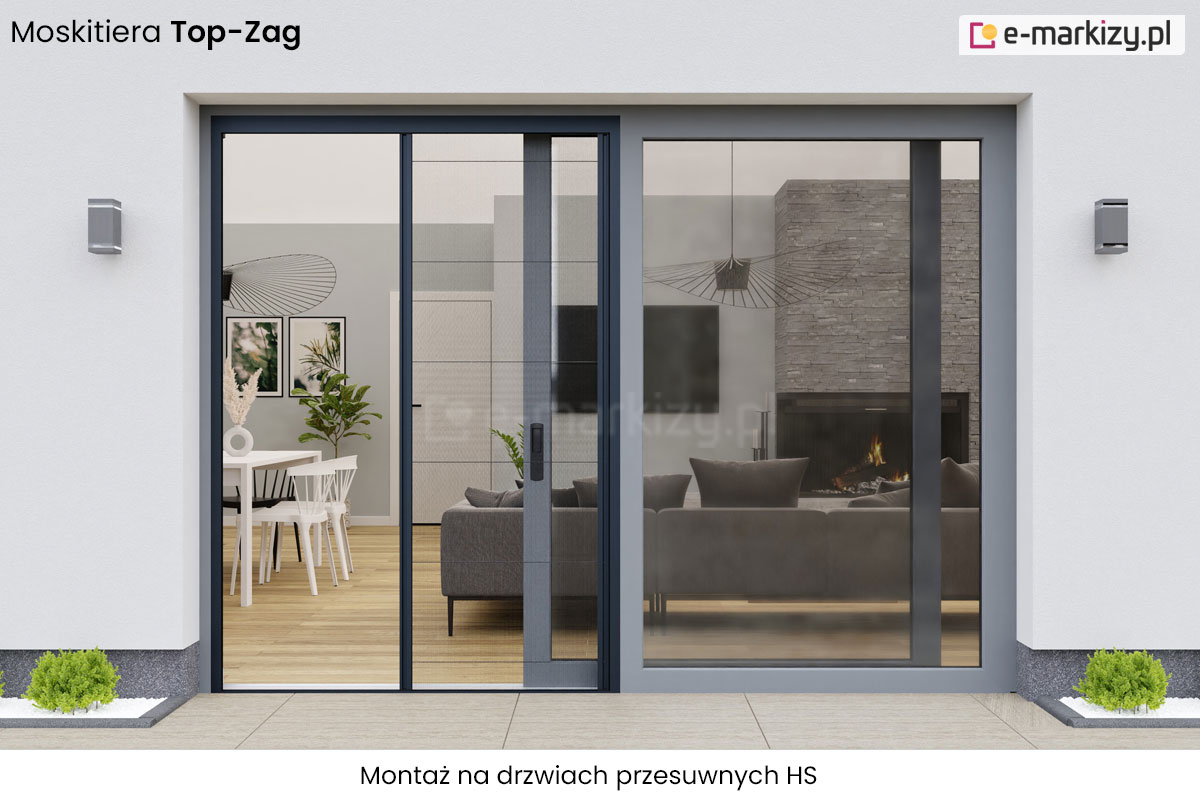

Duże okno tarasowe przesuwne HS, z zamontowaną w otwieranej części moskitierą plisowaną o szarej siatce i antracytowej konstrukcji. W pomieszczeniu za oknem widoczna szara kanapa z poduchami ustawiona na wprost ściany z dużym telewizorem oraz kominkiem, na którym płonie ogień. Po lewej stronie biały stół z dopasowanymi krzesłami. Po obu stronach wnęki okiennej zamocowane szare prostokątne lampy na białej ścianie. Wzdłuż ściany pomiędzy białymi kamykami posadzone małe iglaki. Na dole napis "montaż na drzwiach przesuwnych HS".

Ujęte od boku okno tarasowe z drzwiami przesuwnymi, na którym zamocowano moskitierę plisowaną Top Zag na otwieralnej części drzwi. W pomieszczeniu za oknem widoczny biały stół z krzesłami w białym i czarnym kolorze oraz szara kanapa z poduszkami. Przy wyjściu na taras wyłożony jasnymi płytkami posadzono wśród białych kamieni niskie okrągłe iglaki. Na białej ścianie elewacji po obu stronach drzwi zamieszczono szare prostokątne lampy. Poniżej napis "montaż na drzwiach przesuwnych HS".

Kolaż dwóch zdjęć prezentujących montaż progu dolnego moskitiery na oknie z drzwiami przesuwnymi HS. Po lewej zbliżenie progu i profilu bocznego siatki zamocowanych na jasnych płytkach tarasowych o drewnopodobnym wzorze, tuż przy ramie okna. Po prawej miejsce mocowania progu ukazano z oddalenia, widoczne miejsce mocowania tuż przy ramie okiennej oraz profil boczny z siatką plisowaną. Na dole napis "Montaż na drzwiach przesuwnych HS".

Prowadnica dolna – przysunięta do ramy

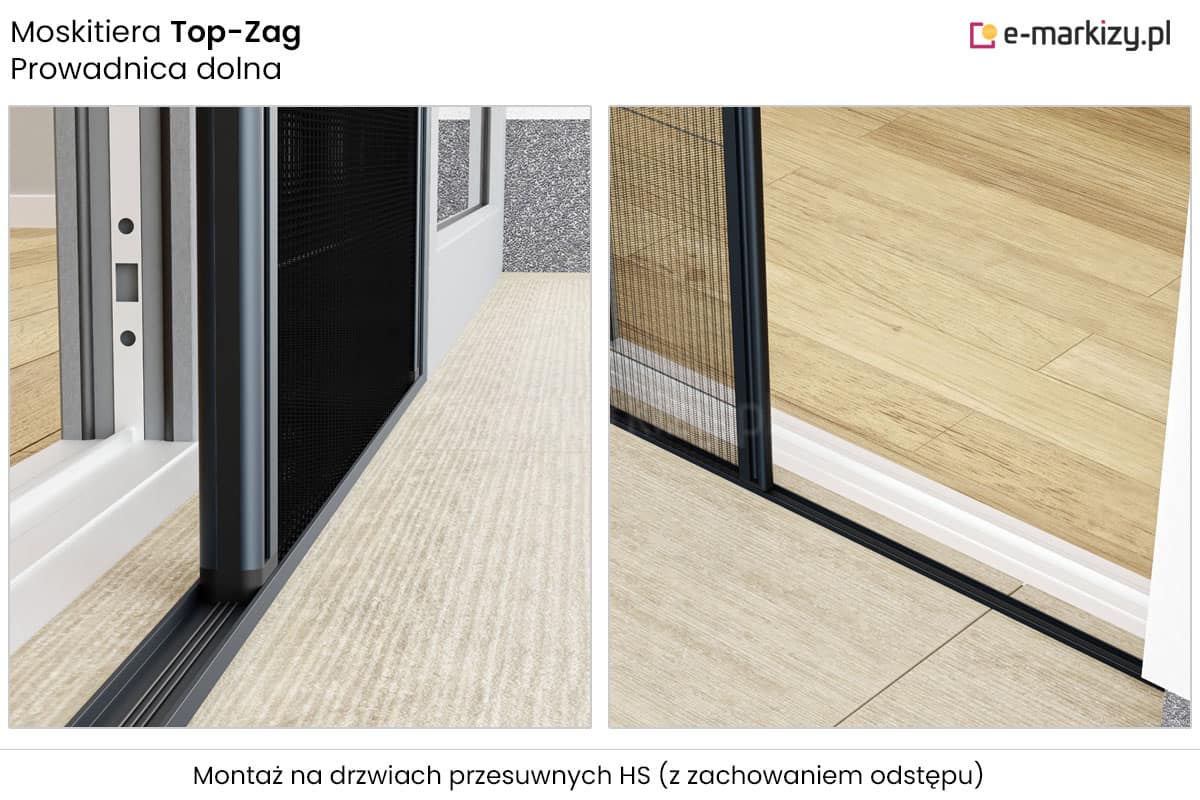

Dwa ujęcia niskiego progu dolnego moskitiery Top Zag zamocowanej w pobliżu ramy okna HS z przesuwnym skrzydłem. Po lewej zbliżenie profilu dolnego ze sznurkami do rozwijania i składania pakietu siatki moskitiery. Po prawej częściowo otwarta siatka, dzięki której widoczne jest umieszczenie progu w oddaleniu od ramy okna. Poniżej napis "montaż na drzwiach przesuwnych HS (z zachowaniem odstępu)".

Prowadnica dolna – odsunięta od ramy

Listwy i prowadnice moskitiery Top-Zag:

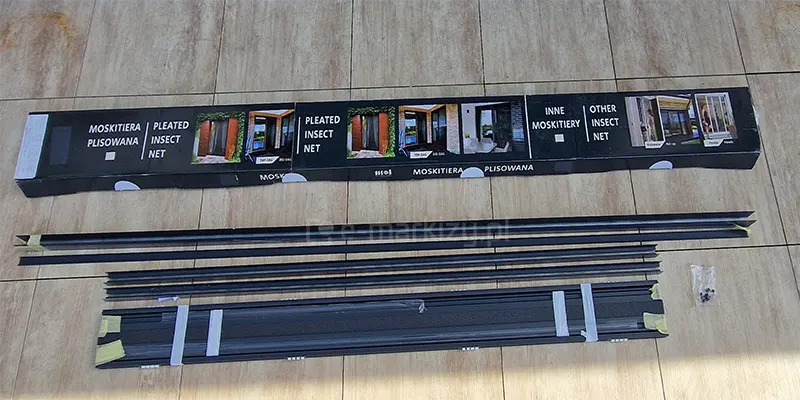

Moskitiera Top Zag dostarczana jest ze zmontowanym pakietem z siatką, profilami niezbędnymi do zamocowania moskitiery na ścianie lub we wnęce.

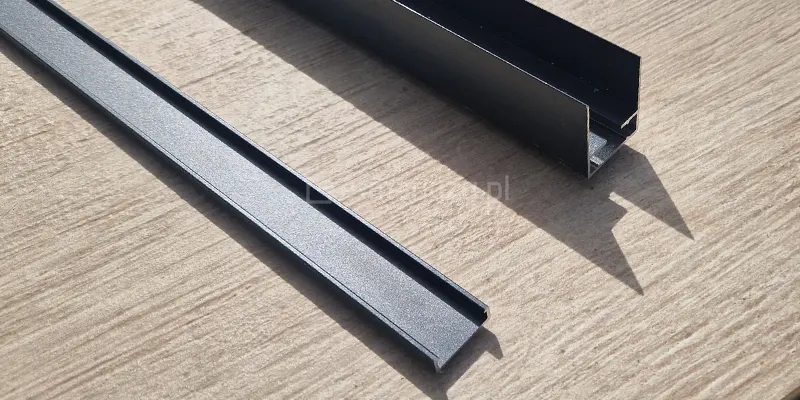

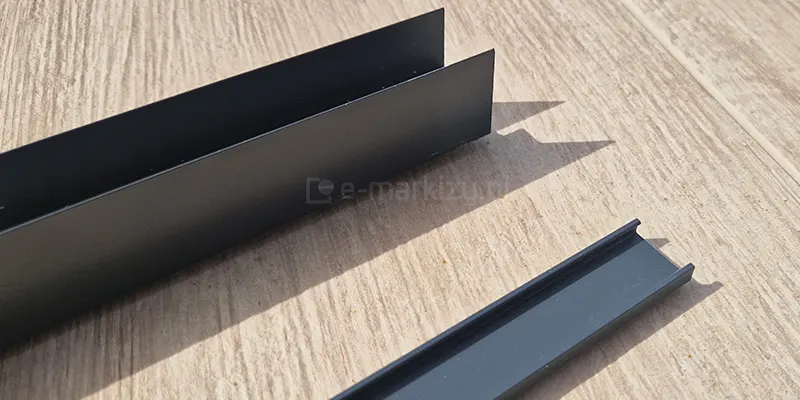

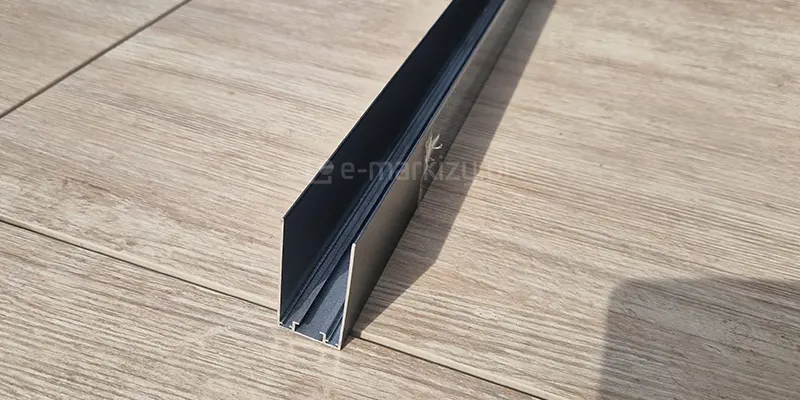

Profil górny moskitiery plisowanej Top Zag w kolorze antracytowym ułożony na podłożu z płyt o drewnopodobnym kolorze.

Moskitiera plisowana i listwy magnetyczne

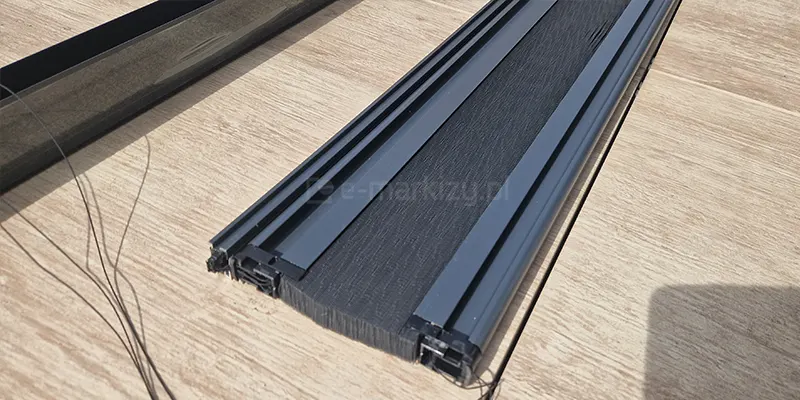

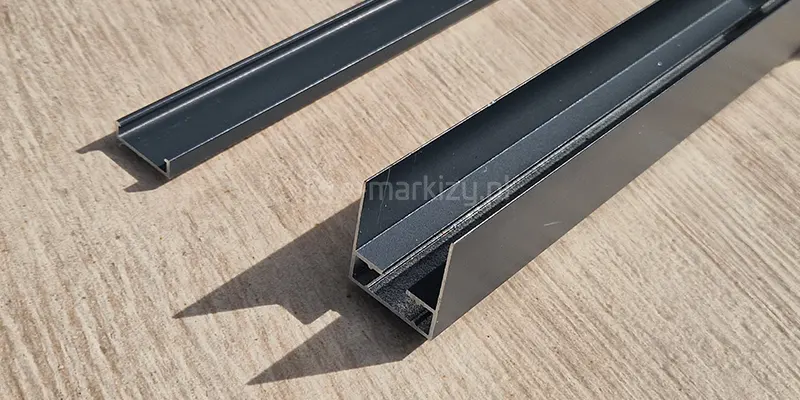

Pakiet moskitiery plisowanej Top Zag z profilami bocznymi do sterowania siatką ułożony na drewnianym podłożu, przygotowany do montażu.

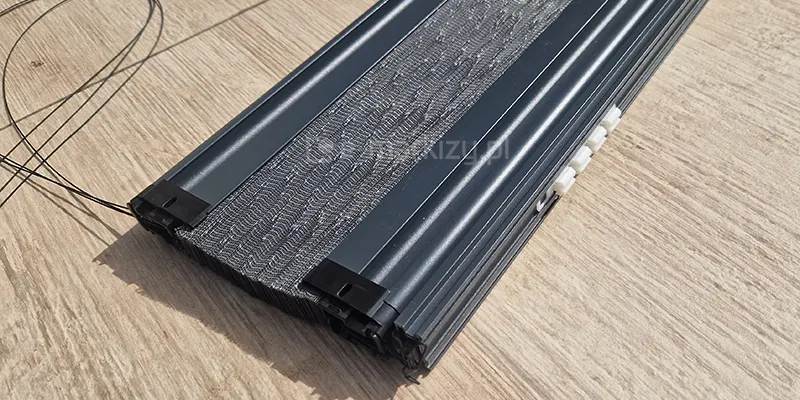

Pakiet z siatką moskitiery plisowanej Top Zag ułożonym na drewnianej podłodze z widocznymi po lewej stronie sznurkami do sterowania moskitierą oraz białymi zaczepami po prawej, które umożliwiają zamocowanie pakietu w profilu bocznym moskitiery.

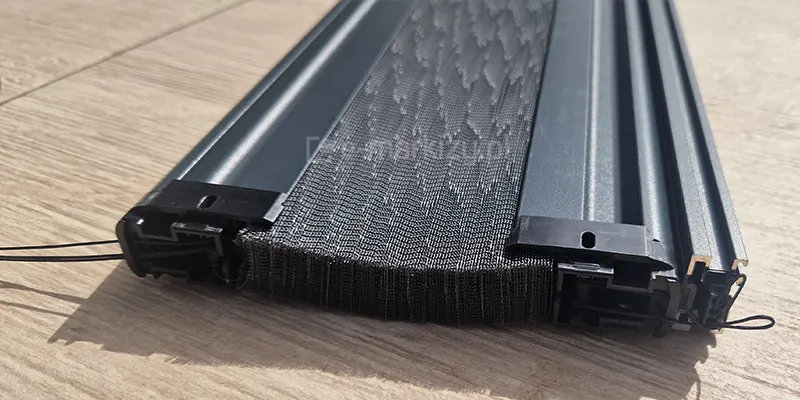

Pakiet z siatką moskitiery plisowanej Top Zag ułożony na drewnianej podłodze widoczny od strony mocowanej w górnym profilu z widocznymi sznurkami do sterowania zwijaniem siatki.

Zamontowana prowadnica górna moskitiery Top-Zag:

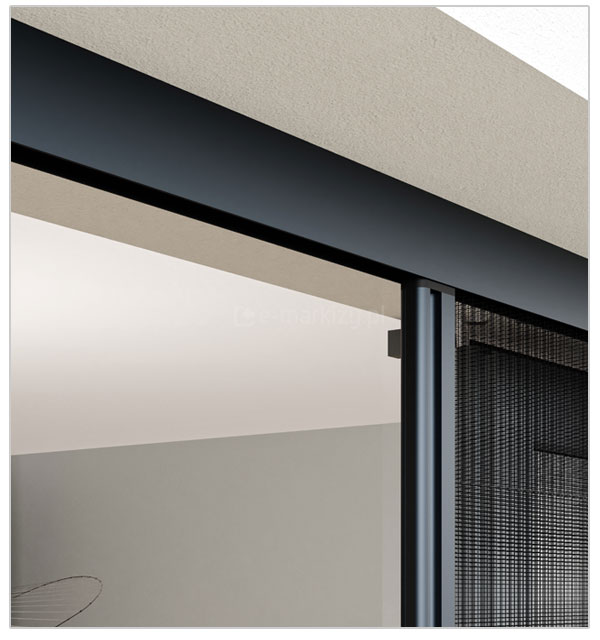

Górna prowadnica moskitiery plisowanej Top Zag, w której porusza się pakiet z siatką.

Prowadnica górna moskitiery Top Zag zamocowana do ramy okna przesuwnego.

Wizualizacja ukrytej wewnątrz profilu z siatką moskitiery plisowanej Top Zag rolki, po której przesuwają się sznurki do rozkładania i zwijania pakietu siatki.

Zbliżenie na dolną część systemu moskitiery drzwiowej Top Zag prezentujące detale konstrukcyjne oraz sposób prowadzenia siatki plisowanej w profilu. W centralnej części kadru widoczna jest czarna, plisowana siatka ochronna, która jest złożona w harmonijkę i osadzona pomiędzy dwoma pionowymi, białymi profilami aluminiowymi o zaokrąglonych krawędziach. U podstawy profili znajdują się szare, wykonane z tworzywa sztucznego elementy konstrukcyjne, które integrują system prowadzenia z dolną szyną montażową. Te szare stopki posiadają wyraźne otwory montażowe oraz specjalnie wyprofilowane kanały, które umożliwiają płynny przesuw moskitiery wzdłuż dolnej prowadnicy. Całość ukazuje mechanizm łączenia pionowych profili z elementami jezdnymi, co pozwala na precyzyjne dopasowanie moskitiery do ramy okiennej lub drzwiowej. Oświetlenie zdjęcia podkreśla strukturę materiału siatki oraz gładką powierzchnię lakierowanych proszkowo profili aluminiowych, eksponując jednocześnie solidność wykonania komponentów mechanicznych odpowiadających za stabilną pracę całego systemu przesuwnego.

Zbliżenie na dolny węzeł konstrukcyjny systemu moskitiery plisowanej Top Zag, ukazujące precyzyjne osadzenie elementów jezdnych w prowadnicy. W centralnej płaszczyźnie kadru znajduje się harmonijkowo złożona siatka przeciw owadom w kolorze czarnym, której równomierne fałdy są prowadzone pionowo między dwoma solidnymi profilami aluminiowymi o wykończeniu w kolorze białym i obłych, zaokrąglonych krawędziach. U podstawy pionowych słupków konstrukcyjnych zamontowano szare, wykonane z wysokiej jakości tworzywa sztucznego moduły, które pełnią funkcję ślizgów oraz zabezpieczeń mechanizmu przesuwnego. Elementy te posiadają wyraźnie wyprofilowane kanały wpuszczone w dolną szynę montażową, co zapewnia stabilność przesuwania całej konstrukcji przy jednoczesnym zachowaniu płynności pracy. W dolnej części plastikowych komponentów widoczne są otwory techniczne służące do montażu lub regulacji naciągu linek napinających siatkę. Zdjęcie koncentruje się na detalach technicznych łączenia profili z systemem jezdnym, ukazując wysoką jakość spasowania elementów oraz estetykę wykończenia lakierowanych powierzchni aluminiowych w relacji do technicznych detali mechanicznych, które umożliwiają sprawne otwieranie i zamykanie moskitiery.

Top-Zag – moskitiera drzwiowa-plisowana Dane Techniczne

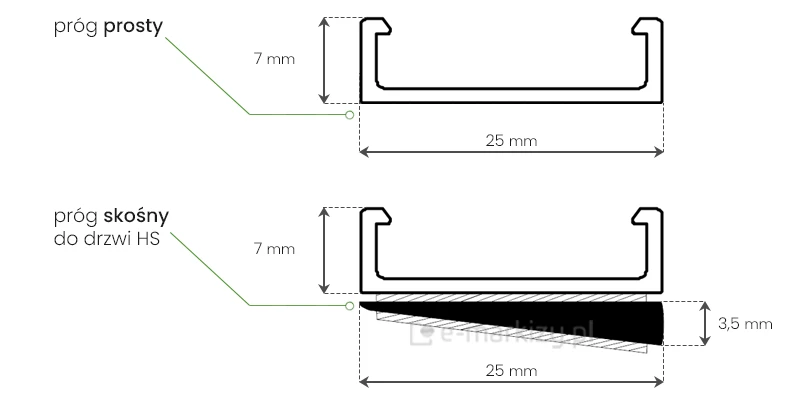

Profil dolny prosty i skośny moskitiery

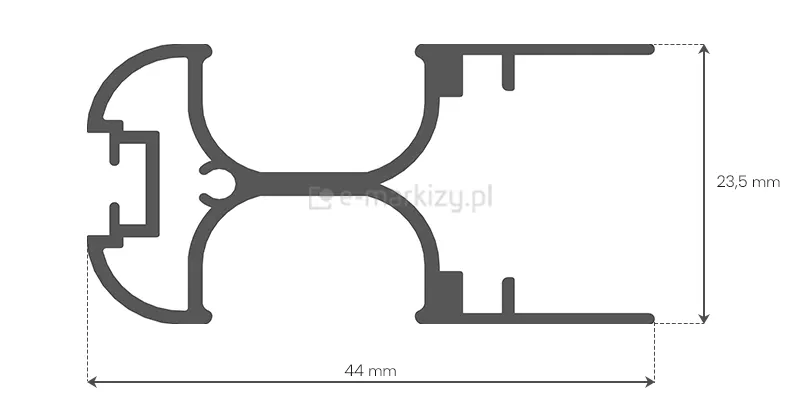

Zdjęcie przedstawia aluminiowy profil stosowany w moskitierze plisowanej drzwiowej TOP-ZAG. Element pełni funkcję prowadnicy i jest częścią konstrukcji odpowiedzialnej za stabilne przesuwanie modułu siatki plisowanej. Profil zaprojektowano z myślą o zastosowaniu w drzwiach balkonowych lub tarasowych, gdzie liczy się precyzja działania oraz estetyka wykonania. Na ilustracji widoczny jest przekrój techniczny profilu.

Profil przesuwny

Top-Zag – moskitiera drzwiowa-plisowana – Montaż

Otwieranie obustronne, montaż do wnęki

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).

1. Zainstalować profile boczne „U” po obu stronach drzwi, a następnie profil górny.

2. Profil górny powinien znajdować się wewnątrz profili bocznych w odległości 5 mm od ścianek wewnętrznych każdego z nich.

3. Zainstalować prowadnicę dolną na podłożu przy użyciu taśmy dwustronnej podklejonej od spodu. Docisnąć prowadnicę dokładnie w celu dobrego przyklejenia.

4. Umieścić zestaw z siatką na prowadnicach i docisnąć do jednej strony profilu bocznego do momentu „kliknięcia” wszystkich klipów montażowych.

5. Usunąć 2 wąskie paski taśmy trzymającej profil zamykający i zestaw siatki razem.

6. Popchnąć profil zamykający z napinaczami wewnątrz i umieścić go w profilu bocznym po drugiej stronie- wyciągając wcześniej listwę magnetyczną. Docisnąć do momentu kliknięcia.

7. Pociągnąć blokadę sznurka umieszczoną w dolnej części do góry do momentu lekkiego naprężenia i dokręć śrubę. Te same czynności wykonać dla górnej blokady sznurka przesuwając ją ku dołowi.

UWAGA: Nie napinać sznurków za bardzo- może to spowodować poważne odkształcenia.

8. Usunąć szerszą taśmę z tylnej części i otworzyć Top Zag. Przesunąć dotąd i z powrotem 2-3 razy, by przetestować płynność i poprawność otwierania. By wzmocnić lub złagodzić otwieranie, naciągnąć lub poluźnić blokady sznurka jak w poprzednim kroku.

9. Wcisnąć listwę magnetyczną do profilu bocznego.

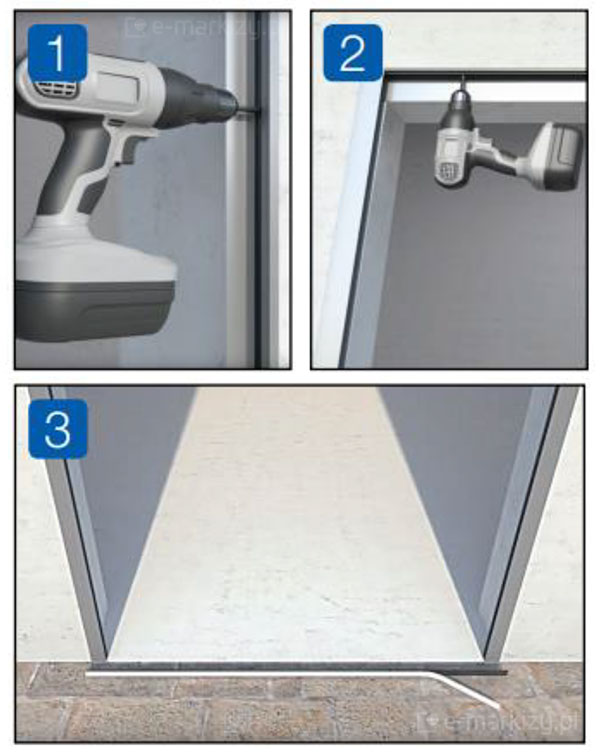

Grafika przedstawia trzyetapową instrukcję montażu moskitiery plisowanej, zilustrowaną za pomocą czytelnych wizualizacji procesowych. W pierwszym kroku, oznaczonym niebieską ikoną z cyfrą jeden, zaprezentowano zbliżenie na proces mocowania pionowego profilu moskitiery do ościeżnicy okiennej lub drzwiowej przy użyciu wkrętarki akumulatorowej. Narzędzie jest ustawione prostopadle do profilu, co wskazuje na proces bezpośredniego wkręcania wkrętów montażowych w celu trwałego osadzenia elementu konstrukcyjnego w ramie. Drugi krok, oznaczony cyfrą dwa, ukazuje użycie tego samego elektronarzędzia do przykręcenia górnego profilu prowadzącego do nadproża lub górnej części ościeżnicy, co zapewnia stabilizację dla mechanizmu przesuwnego w płaszczyźnie poziomej. W trzecim, najbardziej rozbudowanym ujęciu oznaczonym cyfrą trzy, zilustrowano gotową do użytku dolną część systemu, gdzie widoczna jest niska prowadnica szynowa zamontowana na podłożu w progu. Prowadnica charakteryzuje się płaskim profilem, zagiętym na jednym z końców, co ułatwia przejście między wnętrzem a zewnętrzem pomieszczenia, przy jednoczesnym zapewnieniu płynnej pracy systemu jezdnego moskitiery plisowanej wewnątrz wyznaczonego otworu montażowego. Całość kompozycji wizualnej w sposób techniczny i logiczny prowadzi instalatora przez kluczowe etapy instalacji mechanicznej, skupiając się na prawidłowym montażu profili konstrukcyjnych oraz osadzeniu dolnej szyny jezdnej.

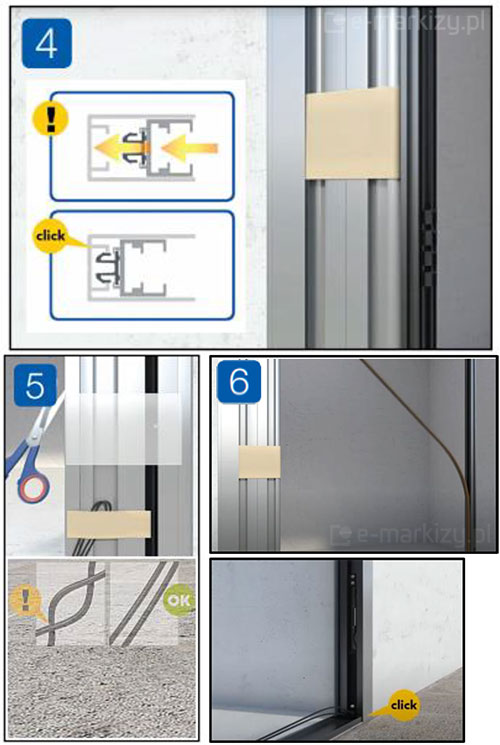

Część technicznej instrukcji montażu moskitiery plisowanej koncentruje się na finalizacji osadzenia profilu oraz właściwym naciągu linek prowadzących, co zostało przedstawione w trzech kolejnych etapach oznaczonych cyframi cztery, pięć oraz sześć. Krok czwarty ukazuje schematyczne zbliżenie na mechanizm zatrzaskowy łączący pionowy profil konstrukcyjny z ramą, gdzie za pomocą żółtych strzałek zobrazowano siłę docisku wymaganą do poprawnego osadzenia profilu, co skutkuje charakterystycznym kliknięciem potwierdzającym stabilne połączenie. Piąty etap instruuje w zakresie obsługi linek naciągowych, ilustrując użycie nożyczek do operacji na materiale oraz podkreślając poprzez zestawienie graficzne różnicę między nieprawidłowo skrzyżowanymi linkami, oznaczonymi symbolem wykrzyknika, a poprawnie, równolegle poprowadzonym układem linek oznaczonym jako poprawne rozwiązanie. Szósty krok finalizuje proces instalacji, ukazując w górnej części kadru swobodnie przebiegającą linkę prowadzącą wzdłuż ramy, natomiast w dolnym ujęciu prezentuje montaż końcowy w progu, gdzie dociśnięcie elementu do podłoża skutkuje słyszalnym kliknięciem, finalizującym procedurę montażu mechanicznego całego systemu moskitiery. Wszystkie etapy są uzupełnione o techniczne wskazówki w formie ikonografii, które precyzują kierunki sił oraz poprawną konfigurację elementów jezdnych i naciągowych, zapewniając prawidłowe funkcjonowanie systemu przesuwnego po zakończeniu prac instalacyjnych.

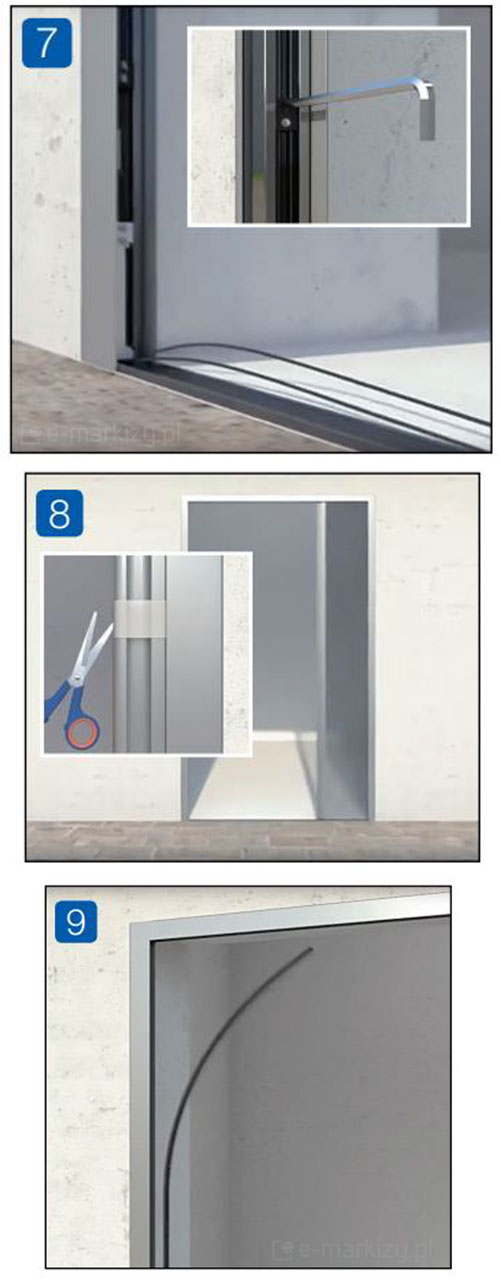

Sekcja instrukcji montażu moskitiery plisowanej koncentruje się na finalnych czynnościach regulacyjnych oraz wykończeniowych, co zostało przedstawione w trzech ujęciach oznaczonych cyframi siedem, osiem oraz dziewięć. Krok siódmy ukazuje sposób prowadzenia linek naciągowych w dolnej części systemu przy samym progu, gdzie w oddzielnym oknie poglądowym zaprezentowano zbliżenie na użycie metalowego narzędzia typu klucz lub dźwignia, które pozwala na odpowiednie napięcie układu oraz precyzyjne osadzenie w profilu bocznym. Ósmy etap instruuje o zastosowaniu nożyczek do przycięcia nadmiaru uszczelki lub taśmy maskującej wzdłuż pionowego profilu, co zapewnia estetyczne wykończenie krawędzi oraz szczelne przyleganie moskitiery do ramy ościeżnicy, widocznej w szerszym planie jako otwór drzwiowy gotowy do finalnej zabudowy. Dziewiąty krok ilustruje końcowy etap montażu polegający na poprawnym ułożeniu linki prowadzącej w górnym narożniku ramy, gdzie elastyczny element napinający jest umieszczany wewnątrz profilu, co gwarantuje płynny i bezkolizyjny przesuw siatki plisowanej w trakcie codziennego użytkowania systemu. Całość grafiki w sposób techniczny przeprowadza użytkownika przez proces regulacji naciągu linek oraz dbałość o estetyczne detale, co jest kluczowe dla bezawaryjnej pracy całego mechanizmu moskitiery po zakończeniu instalacji.

DEMONTAŻ:
Usunąć listwę magnetyczną a przy pomocy śrubokręta, a następnie odciągnąć profil zamykający. Po przeciwnej stronie zdjąć siatkę, pociągając ostatni sznurek w dolnej części, aż zostanie on odczepiony od profilu U.
