Uniwersalny Dach Pergoli Square – Pomiar i Dane Techniczne

uniwersalny dach do pergoli Square pomiar szerokości i wysięgu w dwóch wariantach dachu przedstawiony na białym tle. Po lewej nad obrazem dachu napis :1 moduł (2 prowadnice) szerokość (s) od 200 do 500cm". Po prawej nad obrazem dachu napis "2 moduły (3 prowadnice) szerokość (S) od 501 do 900 cm". Pomiar na obu obrazach ukazano w ten sam sposób. Po lewej stronie dachu od skraju mocowania do ściany oraz skraju belki przedniej z tkaniną poprowadzono w dół przerywane linie, pomiędzy którymi umieszczona jest zielona dwukierunkowa strzałka, a nad nią symbol W. Po prawej stronie dachu, od skrajów zewnętrznych prowadnic poprowadzono w dół przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a nad nią symbol S.

Uniwersalny Dach Pergoli Square Pomiar

W – wysięg pergoli
S – szerokość pergoli Zależnie od szerokości, pergola występuje w różnych konfiguracjach:

S od 200 do 500cm = 1 moduł
S od 501 do 900cm = 2 moduły

WYCEŃ DACH RZYMSKI

Rysunek techniczny dachu pergolowego Square przedstawia widok od przodu (elewację frontową) konstrukcji z naniesionym szczegółowym wymiarowaniem poziomym. Schemat ukazuje dwa pionowe słupy nośne połączone górną belką poprzeczną, w której osadzony jest system pakietowy złożony z poziomych lameli lub belek tkaninowych widocznych w górnej części prześwitu. Nad konstrukcją znajdują się trzy kluczowe linie wymiarowe określające parametry szerokościowe systemu. Najwyższa linia wskazuje szerokość całkowitą S wynoszącą 2736 mm. Środkowa linia wymiarowa definiuje rozstaw od osi do osi prowadnic, który wynosi 2656 mm. Najniższa linia opisuje szerokość wnęki o wymiarze 2740 mm. Po obu stronach górnej ramy zaznaczono detale prowadnic, a po lewej stronie umieszczono dodatkowy wymiar pomocniczy wynoszący 80 mm, określający odległość od krawędzi zewnętrznej profilu do osi prowadnicy. Całość grafiki utrzymana jest w surowej, czarno-białej stylistyce projektowej z zielonymi akcentami na liniach wymiarowych, prezentując precyzyjne proporcje i parametry montażowe frontu pergoli.

Pomiary dachu – widok od przodu

• Przykładowe wymiary dla S=273,6cm

• od osi do osi prowadnic: 265,6cm

• wymiar wnęki: 274cm

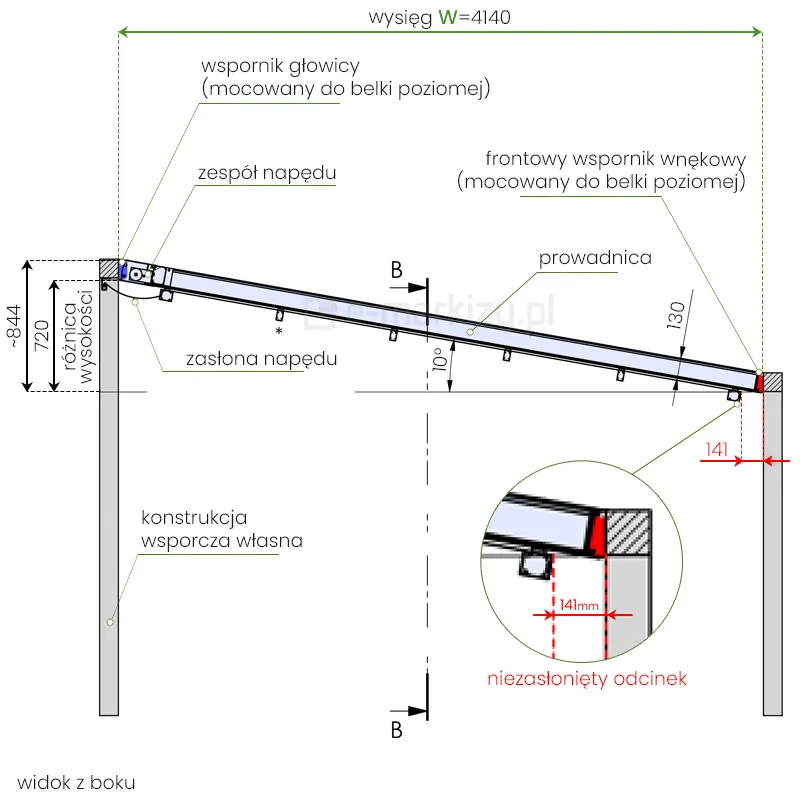

Pomiary dachu – widok z boku

• Przykładowe wymiary dla W=414cm

• różnica wysokości do górnego krańca: ~84,4cm
• różnica wysokości do dolnego krańca: ~72cm

• niezasłonięty odcinek z przodu: 14,1cm

Wyszczególnione elementy dachu:

• wspornik głowicy (mocowany do belki poziomej)
• zespół napędu
• zasłona napędu
• frontowy wspornik wnękowy (mocowany do belki poziomej)
• prowadnica
• konstrukcja wsporcza własna

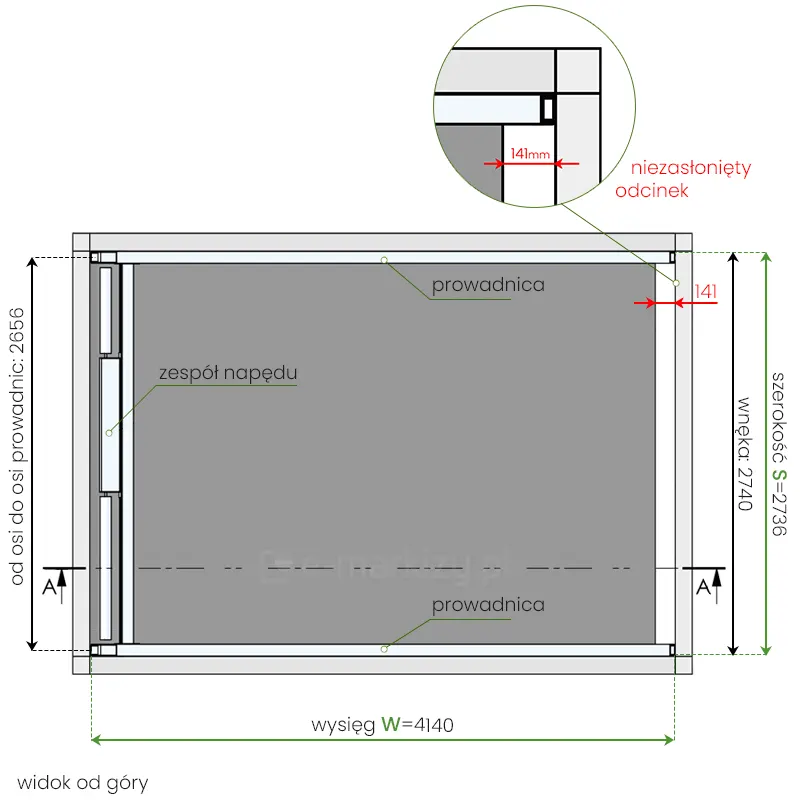

Rysunek techniczny przedstawiający rzut z góry dachu pergolowego Square wraz z dokładną specyfikacją wymiarową i oznaczeniami konstrukcyjnymi. Centralną część grafiki zajmuje prostokątny obrys pergoli z szarym wypełnieniem symbolizującym poszycie dachu. Na schemacie podano kluczowe parametry: wysięg oznaczony symbolem W wynoszący 4140 mm, szerokość S równą 2736 mm oraz wymiar wnęki 2740 mm. Odległość od osi do osi prowadnic została określona na 2656 mm. Po lewej stronie rysunku zaznaczono zespół napędu ukryty w profilu poprzecznym. Górna część grafiki zawiera powiększony detal w okręgu, który ilustruje tak zwany niezasłonięty odcinek przy krawędzi bocznej, precyzyjnie wymiarując szczelinę o szerokości 141 mm między tkaniną a profilem prowadnicy. Całość wykonana jest w formie profesjonalnego projektu budowlanego z liniami przekroju A-A i czytelnym opisem technicznym w języku polskim.

Pomiary dachu – widok od góry

• Przykładowe wymiary dla S=273,6cm, W=414cm

• od osi do osi prowadnic: 265,6cm

• wymiar wnęki: 274cm

• niezasłonięty odcinek z przodu: 14,1cm

Wyszczególnione elementy dachu:

• zespół napędu
• prowadnica

Dach Rzymski Square Dane Techniczne

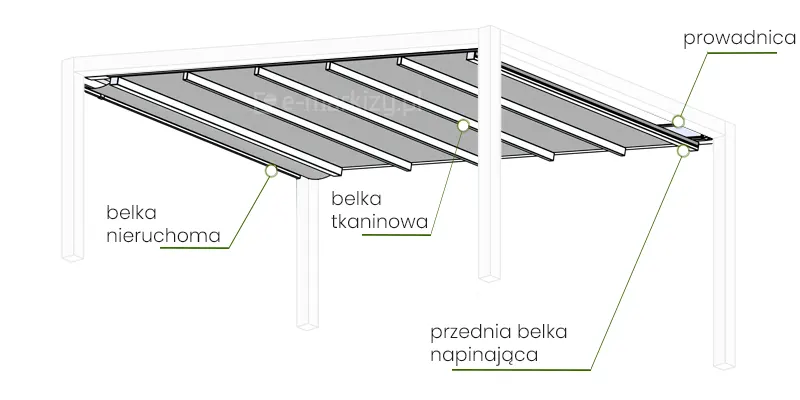

Schemat techniczny dachu pergolowego Square prezentuje budowę i główne komponenty konstrukcyjne systemu zadaszenia tarasowego na białym tle. Grafika przedstawia widok od dołu na rozłożone poszycie tkaninowe zamocowane na aluminiowej ramie wspartej na czterech pionowych słupach o kwadratowym przekroju. Na rysunku zaznaczono kluczowe elementy za pomocą linii pomocniczych z podpisami: belka nieruchoma znajdująca się przy tylnej krawędzi konstrukcji, belki tkaninowe rozmieszczone równolegle pod materiałem w celu jego stabilizacji i podtrzymania, prowadnica boczna zintegrowana z górnym profilem ramy oraz przednia belka napinająca odpowiedzialna za odpowiednie naciągnięcie poszycia w pozycji całkowicie wysuniętej. Materiał dachu jest koloru szarego i układa się w delikatne fałdy między poprzecznymi belkami, co wskazuje na segmentowy charakter poszycia tkaninowego typu rzymskiego. Całość konstrukcji charakteryzuje się nowoczesnym, minimalistycznym designem o surowych, geometrycznych liniach, typowych dla systemów Square.

Elementy dachu Square

• belka tkaninowa nieruchoma
• belka tkaninowa
• przednia belka tkaninowa napinająca
• prowadnica

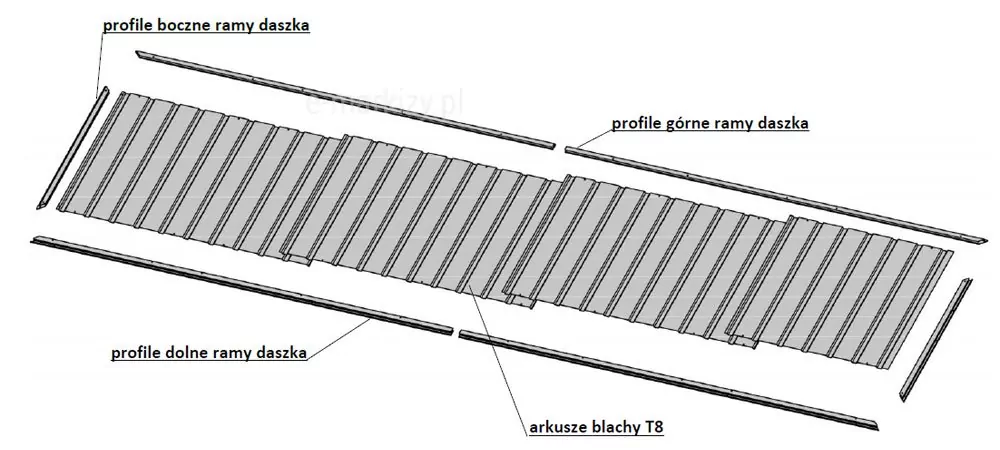

Profile ramy daszka

Przekroje elementów dachu

Zdjęcie przedstawia rysunek techniczny z przekrojami belek stosowanych w pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji widoczna jest belka silnikowa, belka napinająca oraz belka prowadząca tkaninę dachową. Pokazano także zintegrowane uszczelki, które zwiększają szczelność i odporność systemu na działanie warunków atmosferycznych. Przekroje ilustrują sposób działania mechanizmu dachowego oraz układ komponentów konstrukcyjnych.

• Belka silnikowa
• Belka napinająca
• Belka tkaniny
• Uszczelka

Zdjęcie przedstawia techniczne przekroje elementów konstrukcyjnych pergoli tarasowej SQUARE z dachem tkaninowym. Na ilustracji widoczny jest rzut wymiarowy profilu zasłony, przekrój okapnika, ramki daszka oraz uszczelniającego kedra o średnicy 8 mm. Rysunki pokazują dokładne wymiary komponentów wykorzystywanych w systemie dachowym pergoli, służących do odprowadzania wody, montażu tkaniny oraz estetycznego wykończenia konstrukcji.

• Profil zasłony
• Okapnik
• Ramka daszka
• Keder 8mm

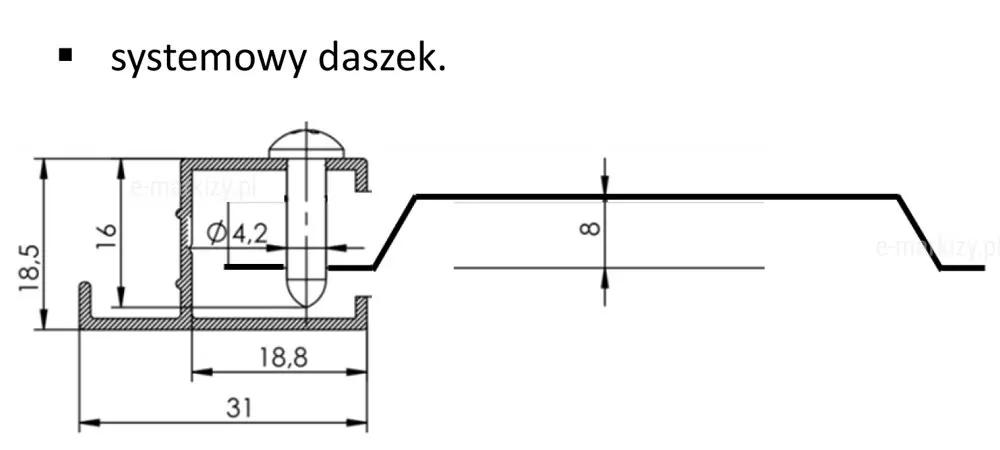

Zdjęcie przedstawia rysunek techniczny systemowego daszka stosowanego w pergoli SQUARE z dachem tkaninowym. Daszek montowany jest nad belką konstrukcyjną i pełni funkcję ochronną, osłaniając zwiniętą tkaninę dachu po jego złożeniu. Chroni materiał przed promieniowaniem UV, deszczem i zabrudzeniami, wydłużając jego żywotność. Na ilustracji widoczny jest przekrój daszka oraz sposób jego integracji z profilem pergoli.

Systemowy daszek pergoli w standardzie

Rysunek techniczny w rzucie aksonometrycznym przedstawia konstrukcję ruchomego zadaszenia pergoli Square w fazie częściowego wysunięcia. Na schemacie widoczna jest prostokątna rama z szarym poszyciem tkaninowym, które porusza się wzdłuż dwóch bocznych prowadnic o kwadratowym przekroju. Centralnym elementem wskazanym na grafice jest przednia belka napinająca, która stanowi czołową krawędź ruchomego dachu i odpowiada za stabilne prowadzenie materiału oraz jego finalne napięcie. Wzdłuż wysięgu, pod tkaniną, rozmieszczone są poprzeczne belki tkaninowe wspierające poszycie w regularnych odstępach. Tylna część konstrukcji ukazuje mechanizmy wózków jezdnych oraz elementy montażowe głowicy napędowej. Całość ilustracji wykonana jest w formie czarnego szkicu liniowego na białym tle, koncentrując się na geometrii i rozmieszczeniu kluczowych profili aluminiowych systemu Square.

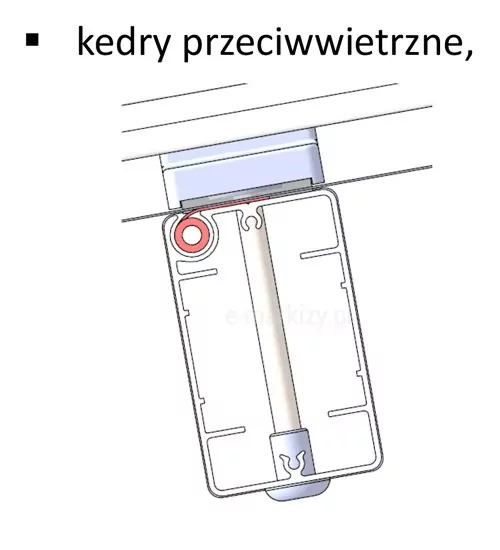

Zdjęcie przedstawia kedry przeciwwietrzne stosowane w pergoli tarasowej SQUARE z dachem tkaninowym. Kedry to elastyczne listwy wzmacniające, wszyte w materiał dachu na całej jego długości. Ich zadaniem jest usztywnienie tkaniny i zapobieganie jej nadmiernemu falowaniu lub podrywaniu przez wiatr. System kedrów przeciwwietrznych zwiększa trwałość zadaszenia oraz poprawia jego estetykę i odporność na trudne warunki atmosferyczne.

Zdjęcie przedstawia przekrój techniczny uszczelki stosowanej w pergoli tarasowej SQUARE z dachem tkaninowym. Element ten montowany jest w bocznym profilu konstrukcji i pełni funkcję uszczelniającą, zapobiegając przedostawaniu się wody i wiatru pod poszycie dachowe. Rozwiązanie to poprawia szczelność pergoli i zwiększa komfort użytkowania przestrzeni wypoczynkowej w zróżnicowanych warunkach atmosferycznych. Uszczelka stanowi integralny komponent systemu dachowego.

Strona dotyczy dachu rzymskiego Square firmy Mol wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
