Veranda Pomiar i Dane techniczne

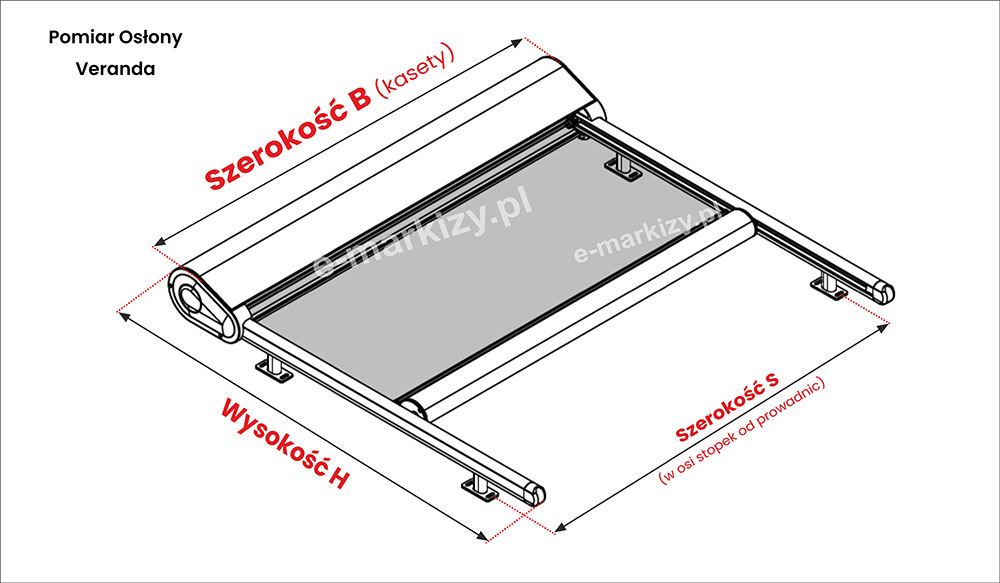

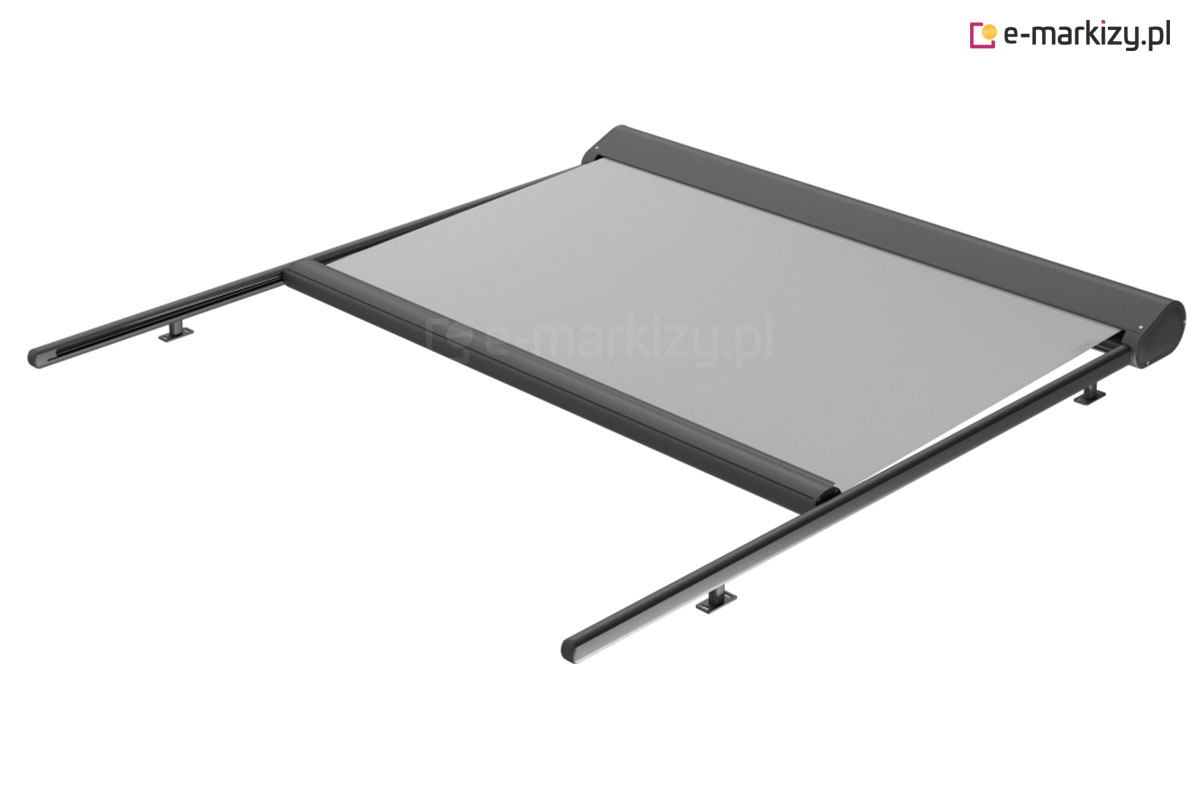

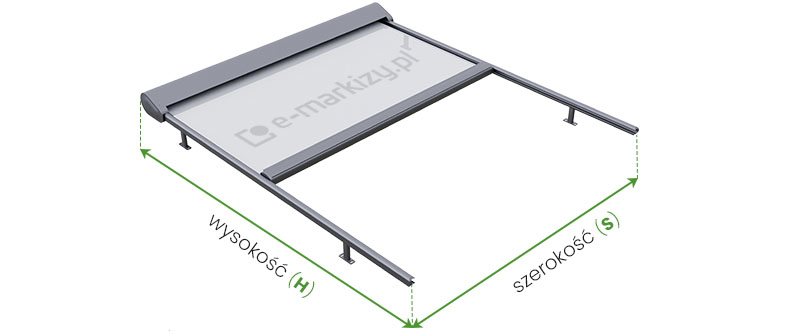

Ilustracja 3D w formie izometrycznej prezentuje system osłony przeciwsłonecznej typu Veranda, zaprojektowany jako rozwiązanie poziome montowane nad zadaszeniami. Głównym celem grafiki jest wizualizacja kluczowych parametrów wymiarowych niezbędnych do prawidłowego pomiaru systemu przed zamówieniem. Schemat wskazuje na dwa podstawowe wymiary: „wysokość (H)”, która odnosi się do długości prowadnic wraz z kasetą, oraz „szerokość (S)”, definiującą rozstaw między zewnętrznymi krawędziami prowadnic. Obraz przedstawia kompaktową konstrukcję z zaokrągloną kasetą główną oraz dwiema równoległymi prowadnicami wspartymi na słupkach montażowych, co pozwala na precyzyjne odniesienie wymiarów (H) i (S) do realnych elementów technicznych markizy.

Sprawdź najistotniejsze informacje, jakie powinieneś wziąć pod uwagę podczas pomiaru systemu veranda.

Veranda pomiar

Możliwe Wymiary osłony Veranda:

szerokość S: 72,5-450cm
wysokość H (wysięg): 150-500cm

Do pomiaru Verandy należy podać:
1. Szerokość S – jest to szerokość w osi prowadnic systemu! (czyli od środka podstawy stopki – wymiary stopek znajdują się na poniższych zdjęciach).

Tą szerokość wpisujemy w konfiguratorze zamówień.

Opcjonalnie można podać szerokość B (zewnętrzny wymiar całkowity kasety). W przypadku pojedynczej verandy, należy od wymiaru całkowitego (szerokość B) odjąć 2×3,75cm=7,5cm. W przypadku verandy modułowej należy odjąć 3,75+3,15=6,9cm (patrz schematy techniczne poniżej)

Przykład: chcę zamówić szerokość całkowitą pojedynczej kasety 230cm. Odejmuję zatem od wymiaru kasety 2×3,75cm. Wynik: 230-(2×3,75) = 222,5cm (jest to szerokość S w osi prowadnic, którą należy wpisać w konfiguratorze).

2. Wysokość H – jest to zewnętrzna skrajna wysokość całej Verandy – czyli prowadnic z zaślepkami łącznie z kasetą. W zależności od kąta położenia rolety może być także nazywana wysięgiem.

Pomiar w przypadku łączenia modułowego:

Rysunek techniczny przedstawia wytyczne dotyczące pomiaru Verandy Modułowej w wersji łączonej, która składa się z trzech zestawów osłon przeciwsłonecznych zamontowanych w jednym ciągu. Grafika zawiera trzy główne widoki obejmujące rzut z góry, rzut z przodu oraz rzut z boku, które precyzyjnie definiują wszystkie kluczowe parametry instalacyjne dla systemu potrójnego. Całkowita wysokość osłony, oznaczona jako wysokość H, wynosi maksymalnie 5000 mm. Schemat definiuje szerokość kasety, oznaczoną jako szerokość B, oraz szerokość rozstawu w osiach stopek prowadnic, oznaczoną jako szerokość S, odrębnie dla każdego z trzech modułów. W rzucie z boku określono przekrój kasety wynoszący 238 mm oraz wymiary montażowe wsporników, w tym odległość od kasety do stopek w zakresie od 300 do 400 mm oraz dolny zakres montażu prowadnic od 140 do 500 mm. Rzuty z góry i z dołu obrazują proces łączenia trzech modułów, wskazując na odległości krawędziowe wynoszące 37,5 mm, dystans między prowadnicami w miejscu łączenia wynoszący 31,5 mm oraz całkowitą szerokość każdego łączenia między modułami wynoszącą 100 mm. Dokumentacja techniczna uwzględnia także szereg dodatkowych przesunięć i marginesów montażowych, w tym odległości od ścian wynoszące minimum 39 mm oraz 146 mm, a także szerokość prowadnicy wynoszącą około 30 mm.

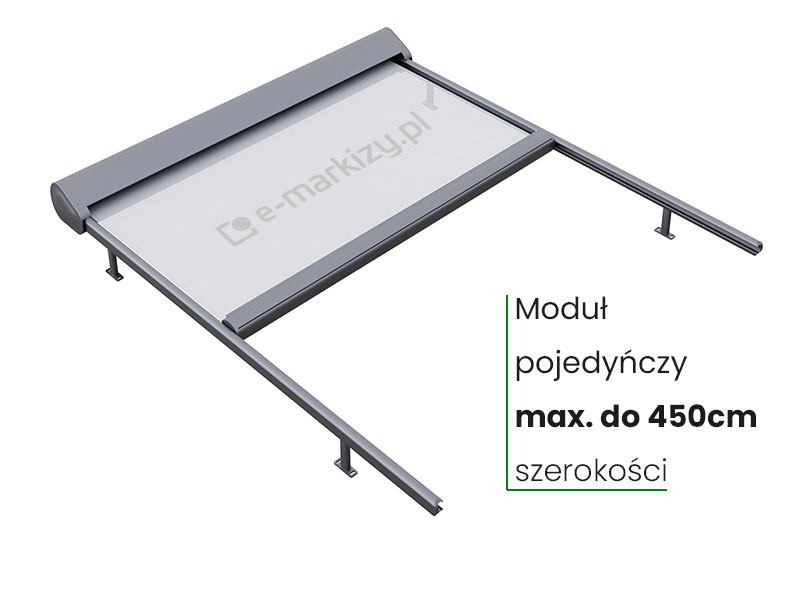

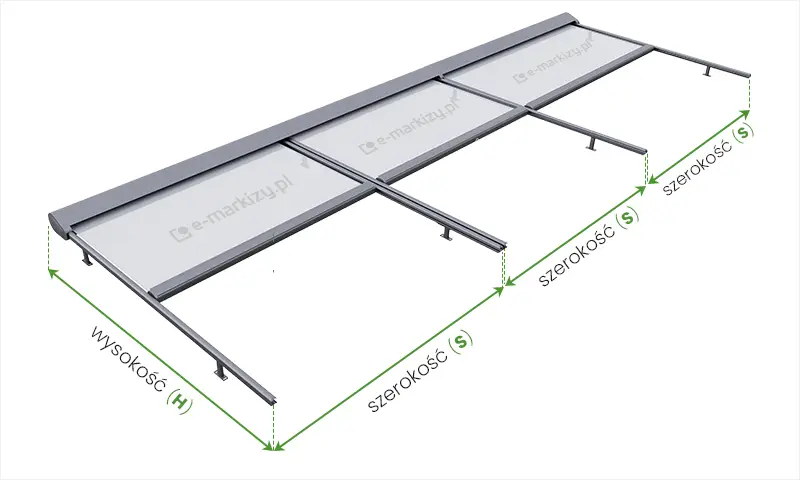

Ilustracja 3D w formie izometrycznej przedstawia system osłony przeciwsłonecznej typu Veranda, zaprojektowany jako rozwiązanie poziome montowane nad zadaszeniami. Głównym celem grafiki jest wizualizacja kluczowych parametrów wymiarowych niezbędnych do prawidłowego pomiaru systemu przed zamówieniem. Schemat wyraźnie wskazuje na dwa podstawowe wymiary: wysokość (H), która odnosi się do całkowitej długości prowadnic wraz z kasetą, oraz szerokość (S), definiującą rozstaw między zewnętrznymi krawędziami prowadnic. Obraz przedstawia kompaktową konstrukcję składającą się z zaokrąglonej kasety głównej oraz dwóch równoległych prowadnic wspartych na słupkach montażowych, co pozwala na precyzyjne odniesienie wymiarów (H) i (S) do realnych elementów technicznych markizy.

Wewnętrzne prowadnice systemu łączonego umieszczone są na uchwytach łączących.
Pomiaru każdej z osłon należy dokonać w osi stópek od prowadnic.

Więcej szczegółów w rysunkach poniżej:

Szczegóły pomiaru:

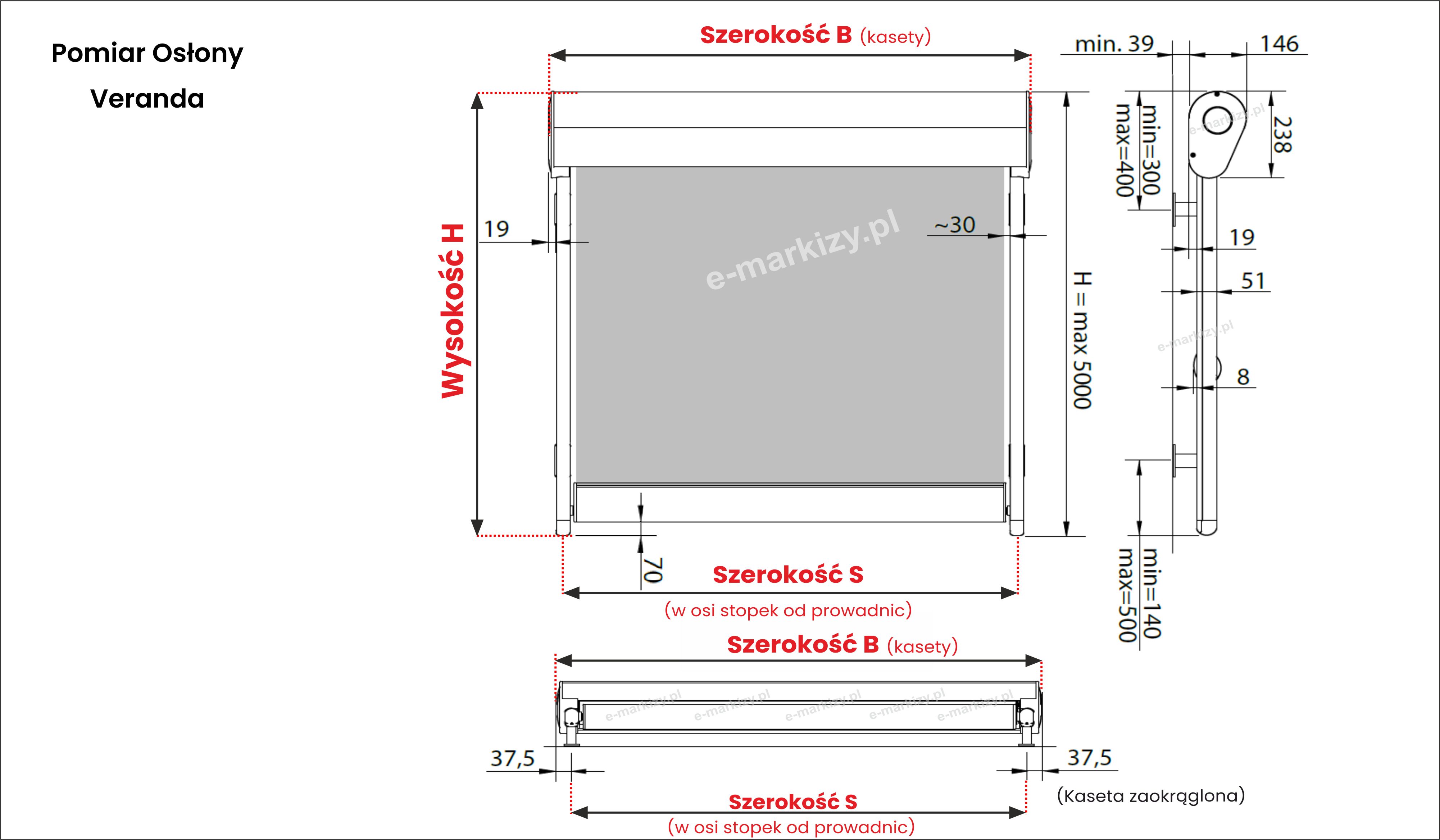

Rysunek techniczny przedstawia szczegółowe wytyczne dotyczące pomiaru osłony przeciwsłonecznej typu Veranda. Grafika zawiera trzy główne widoki: rzut z góry, rzut z przodu oraz rzut z boku, które precyzyjnie definiują parametry wymiarowe systemu. Kluczowe informacje zawarte na schemacie to wymiary gabarytowe, szczegóły montażowe oraz dodatkowe parametry. Wymiary gabarytowe: Oznaczono całkowitą wysokość osłony jako „Wysokość H”, gdzie maksymalna wartość wynosi 5000 mm. Szerokość została zdefiniowana w dwóch wariantach: „Szerokość B” odnosząca się do wymiaru kasety oraz „Szerokość S” określająca rozstaw w osiach stopek prowadnic. Szczegóły montażowe: W rzucie z boku przedstawiono wymiary przekroju kasety (238 mm) oraz zakresy regulacji dla stopek montażowych, gdzie odległość od kasety do stopek wynosi od 300 do 400 mm, a dolny zakres montażu prowadnic mieści się w przedziale od 140 do 500 mm. Dodatkowe parametry: Rysunek uwzględnia również odległości montażowe od ścian (min. 39 mm, 146 mm), szerokość prowadnicy (ok. 30 mm) oraz przesunięcia konstrukcyjne (8 mm, 19 mm, 51 mm, 70 mm) i marginesy boczne kasety zaokrąglonej (37,5 mm).

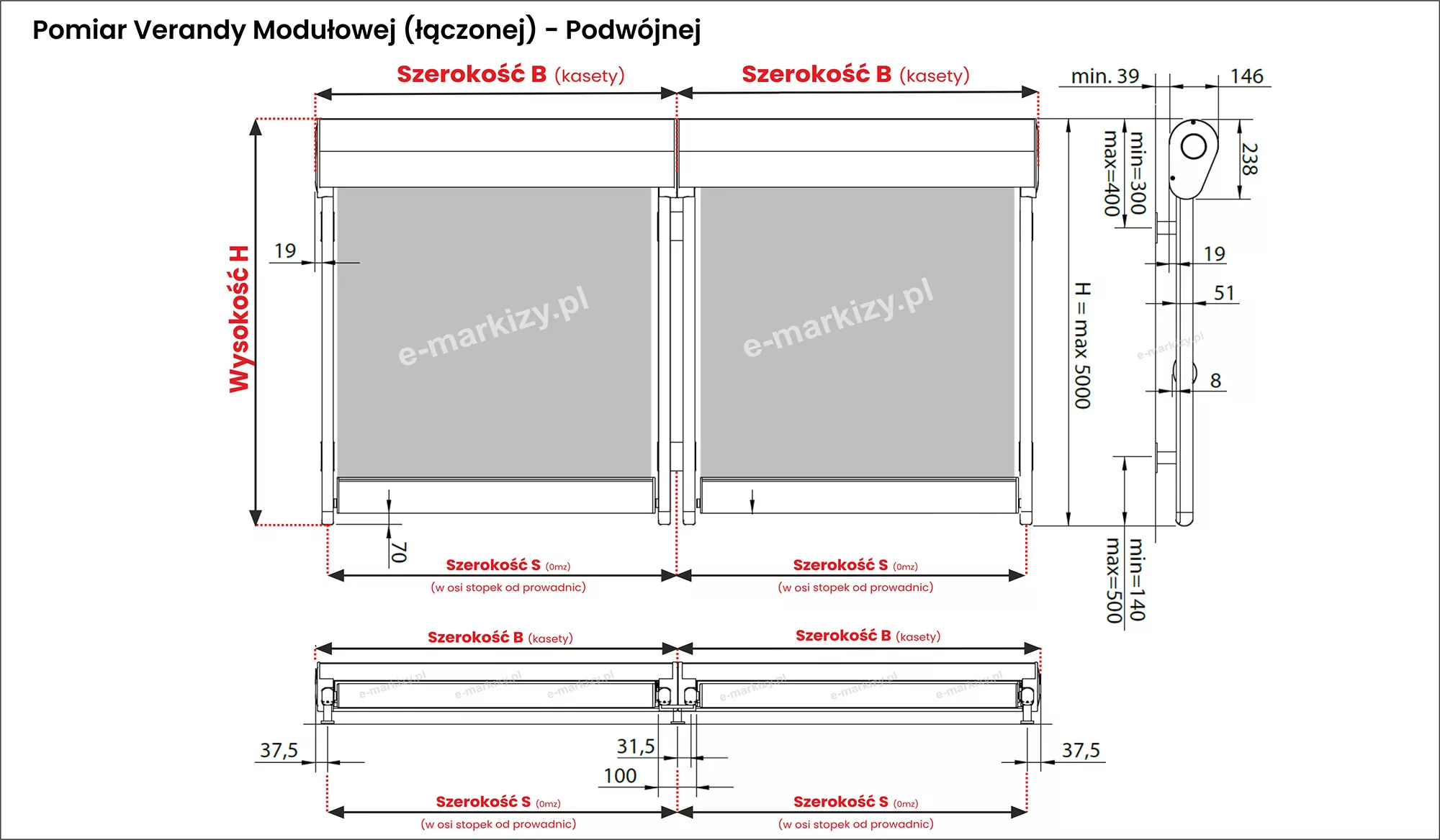

System składający się z dwóch modułów:

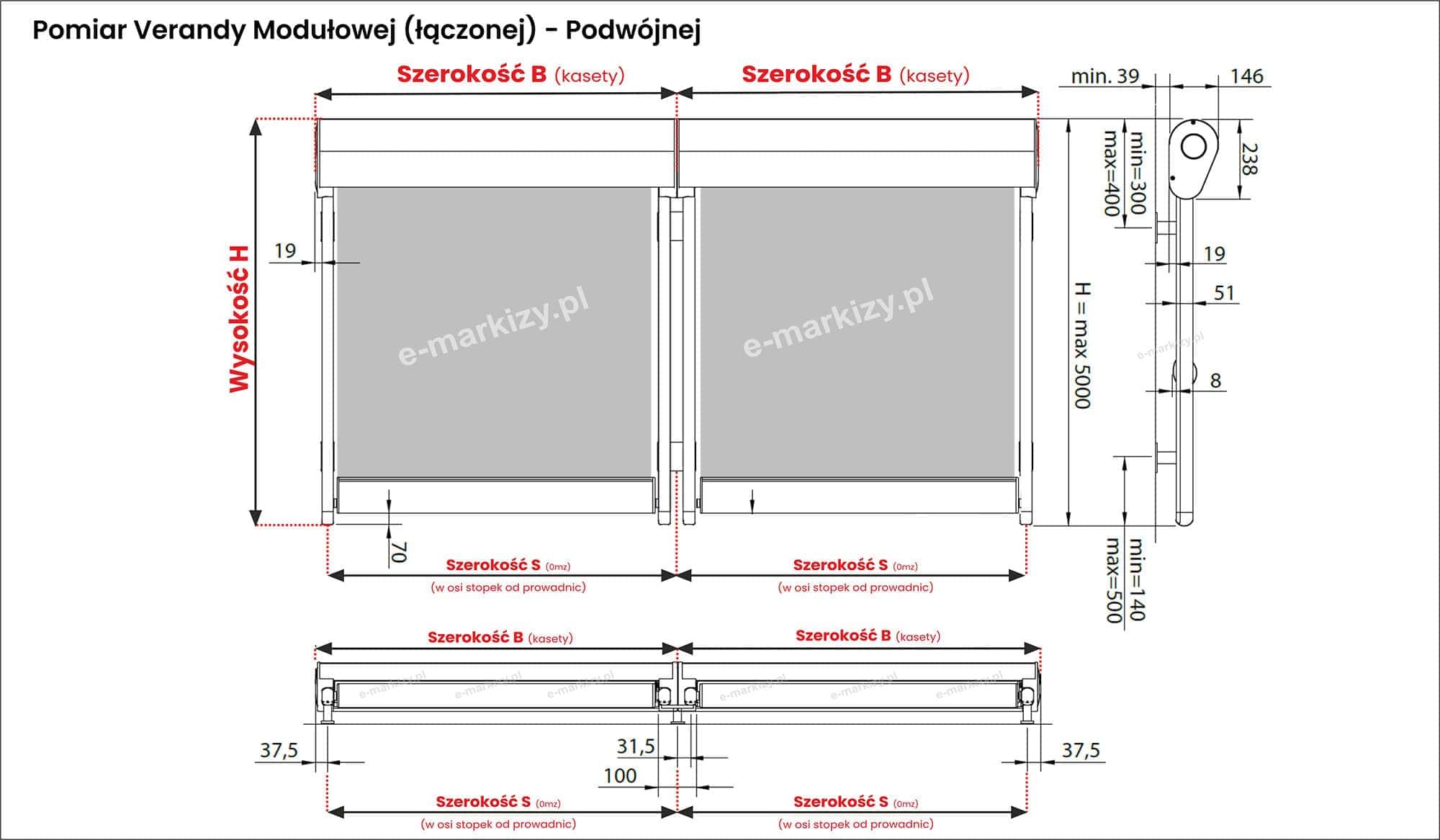

Rysunek techniczny przedstawia szczegółowe wytyczne dotyczące pomiaru Verandy Modułowej w wersji łączonej, która składa się z dwóch zestawów osłon przeciwsłonecznych. Grafika zawiera trzy główne widoki obejmujące rzut z góry, rzut z przodu oraz rzut z boku, które precyzyjnie definiują wszystkie kluczowe parametry instalacyjne. Całkowita wysokość osłony, oznaczona jako wysokość H, wynosi maksymalnie 5000 mm. Schemat definiuje również szerokość kasety, oznaczoną jako szerokość B, oraz szerokość rozstawu w osiach stopek prowadnic, oznaczoną jako szerokość S, odrębnie dla każdego z dwóch modułów. W rzucie z boku określono przekrój kasety wynoszący 238 mm oraz wymiary montażowe wsporników, w tym odległość od kasety do stopek w zakresie od 300 do 400 mm oraz dolny zakres montażu prowadnic od 140 do 500 mm. Rzuty z góry i z dołu obrazują proces łączenia dwóch modułów, wskazując na odległości krawędziowe wynoszące 37,5 mm, dystans między prowadnicami wynoszący 31,5 mm oraz całkowitą szerokość łączenia wynoszącą 100 mm. Dokumentacja techniczna uwzględnia także szereg dodatkowych przesunięć i marginesów montażowych, w tym odległości od ścian wynoszące minimum 39 mm oraz 146 mm, a także szerokość prowadnicy wynoszącą około 30 mm.

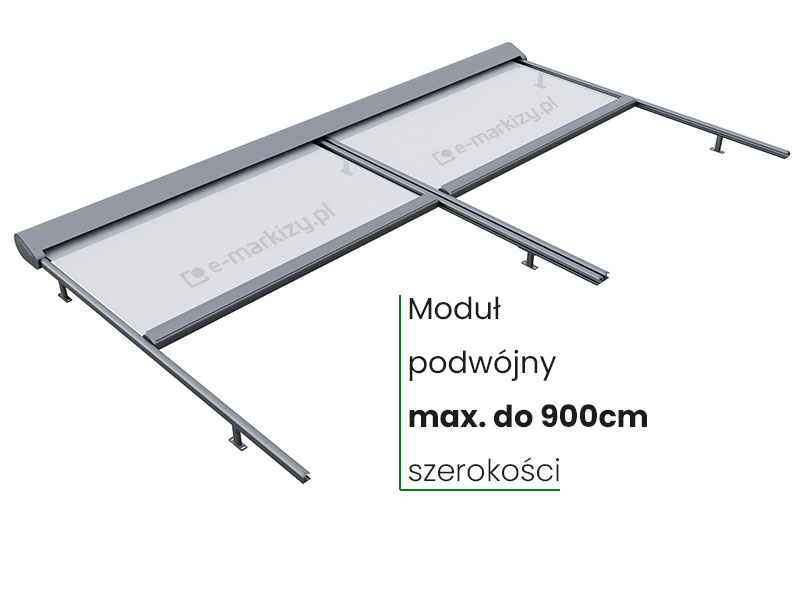

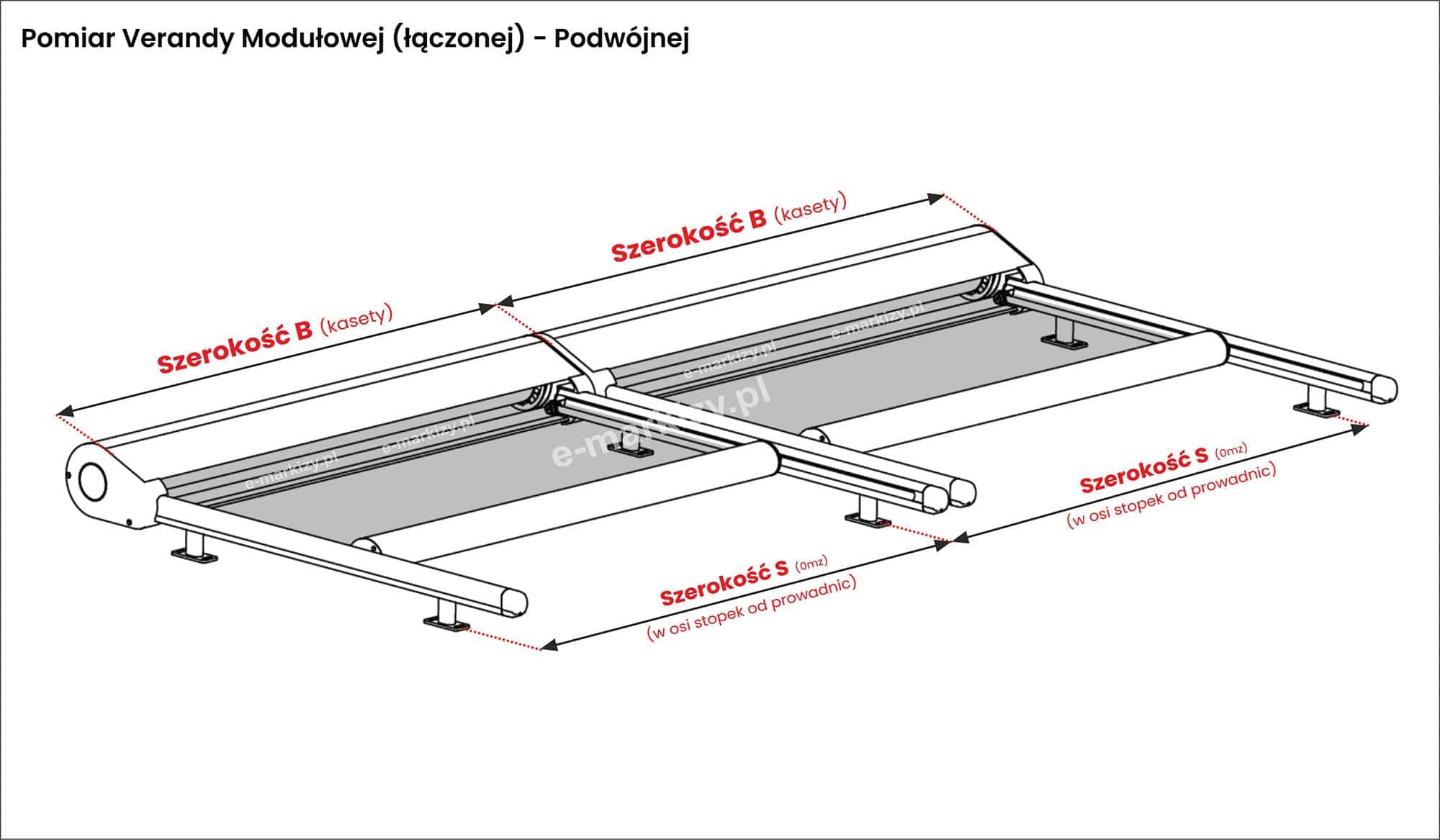

Rysunek techniczny przedstawia poglądowy model izometryczny Verandy Modułowej w wersji łączonej, która składa się z dwóch niezależnych zestawów osłon przeciwsłonecznych zainstalowanych obok siebie. Grafika ma na celu zobrazowanie sposobu dokonywania kluczowych pomiarów w tym systemie, z wyraźnym oznaczeniem wymiarów dla każdego modułu z osobna. Schemat definiuje szerokość kasety każdego modułu, oznaczoną jako szerokość B, oraz szerokość rozstawu w osiach stopek prowadnic, oznaczoną jako szerokość S, co pozwala na precyzyjne dopasowanie gabarytów łączonych osłon do konstrukcji wsporczej. Wizualizacja ta ułatwia zrozumienie, jak należy mierzyć system w przypadku montażu podwójnego, wskazując na konieczność uwzględnienia wymiarów poszczególnych komponentów tworzących całość konstrukcji.

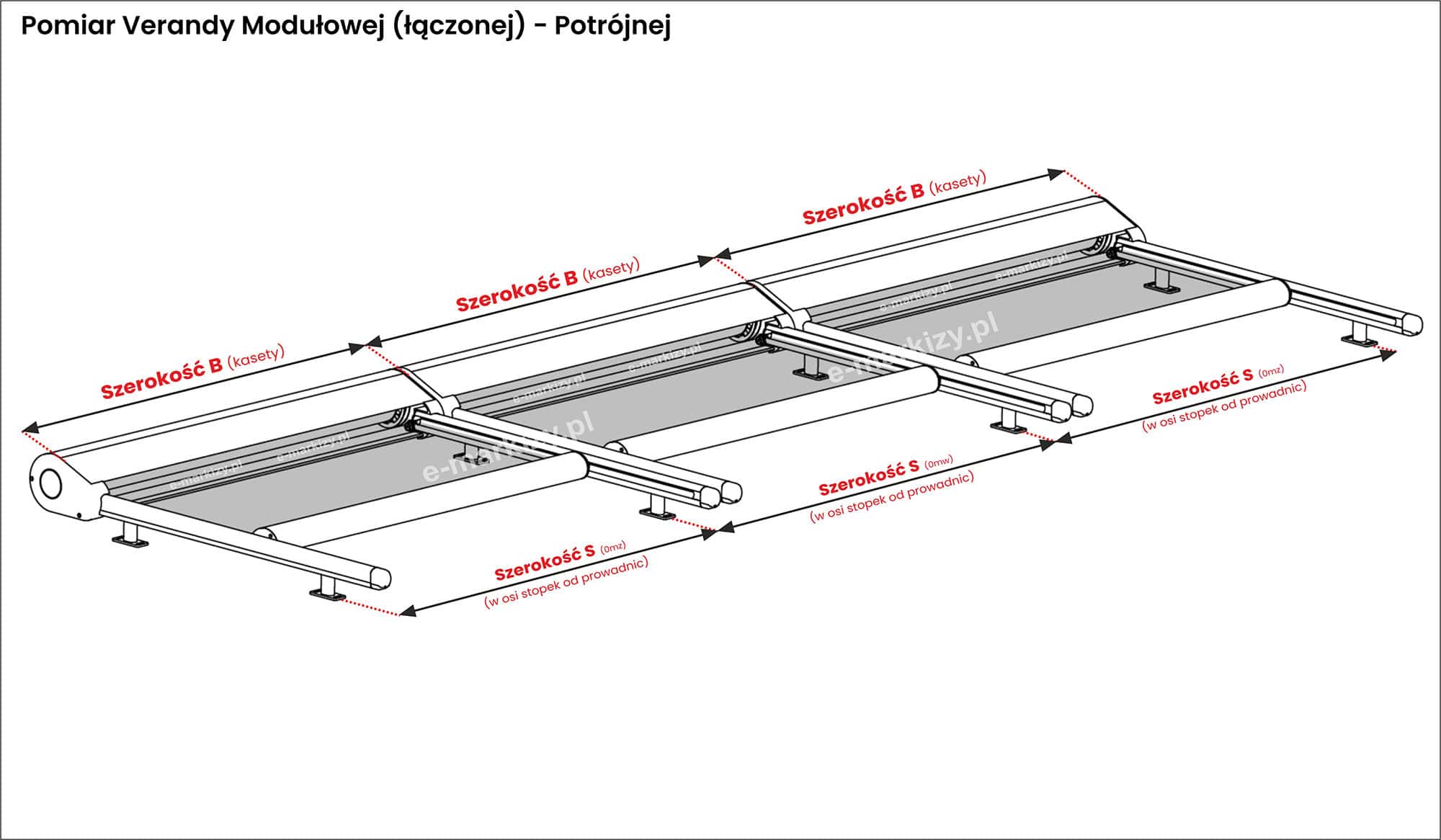

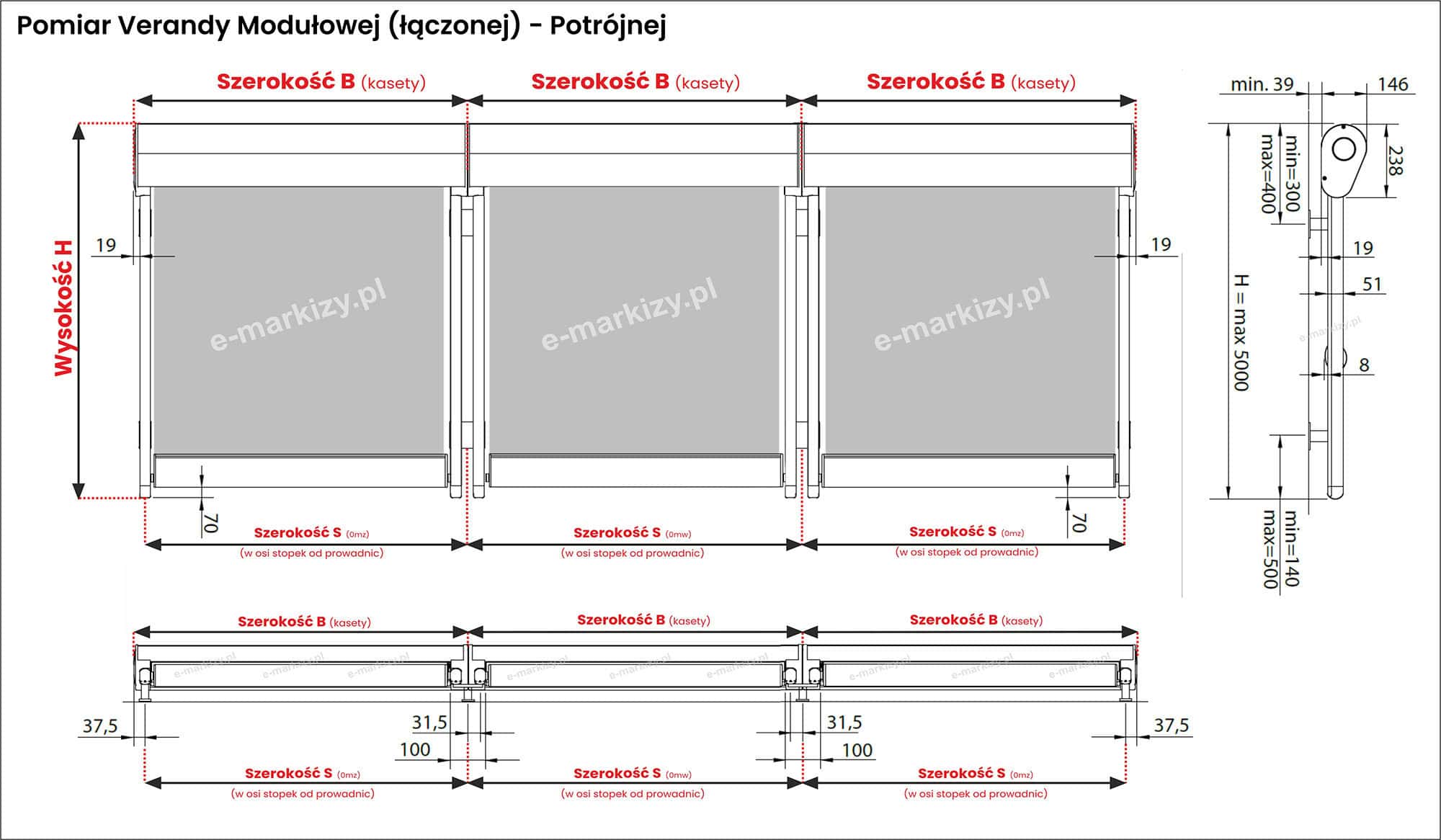

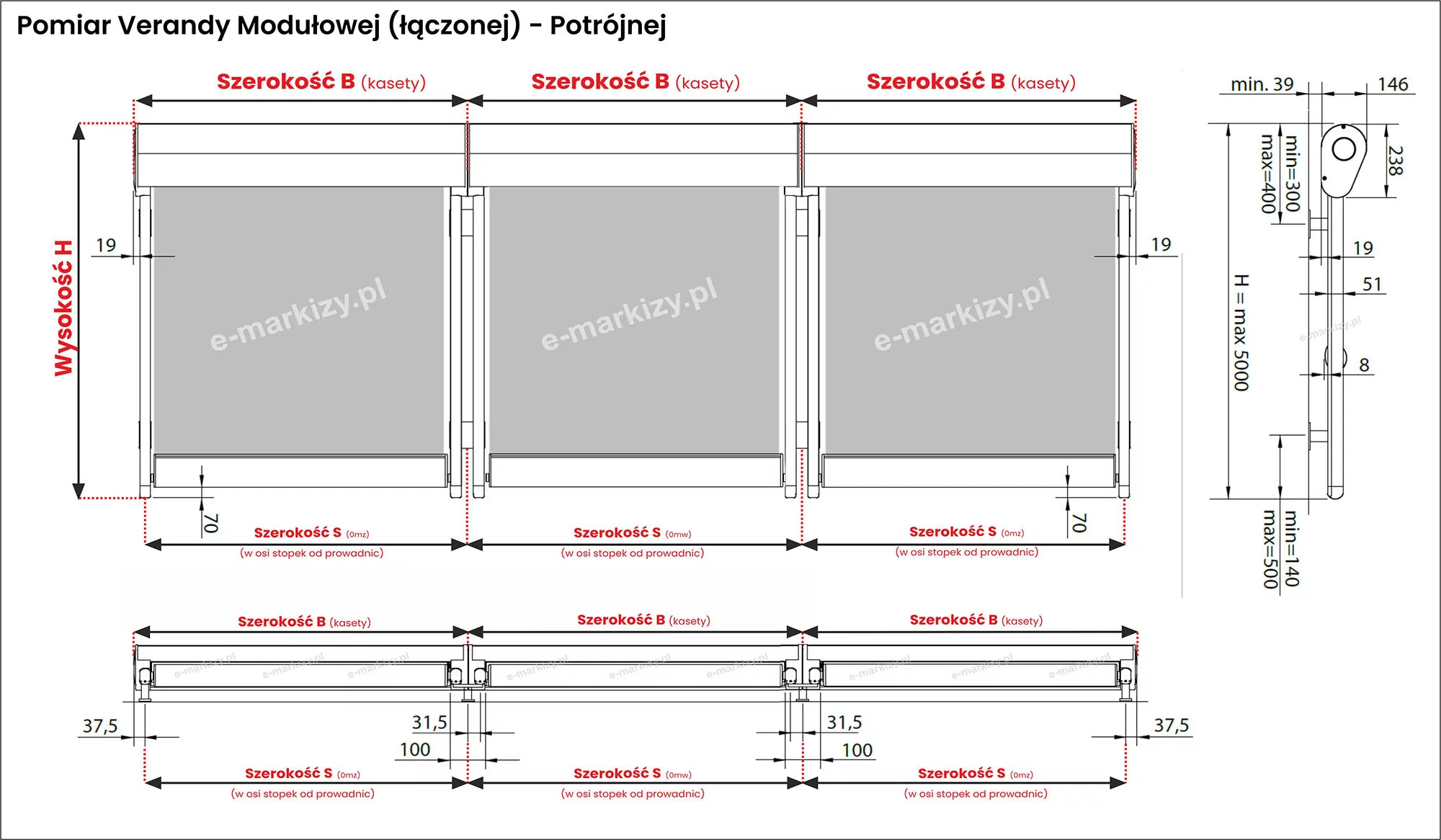

System składający się z trzech modułów:

Osłona Pozioma Veranda Dane Techniczne

W tej części prezentujemy szczegóły techniczne oraz elementy systemu veranda aluprof. Znajdziesz tutaj między innymi wymiary komponentów składających się na pojedynczą osłonę poziomą veranda.

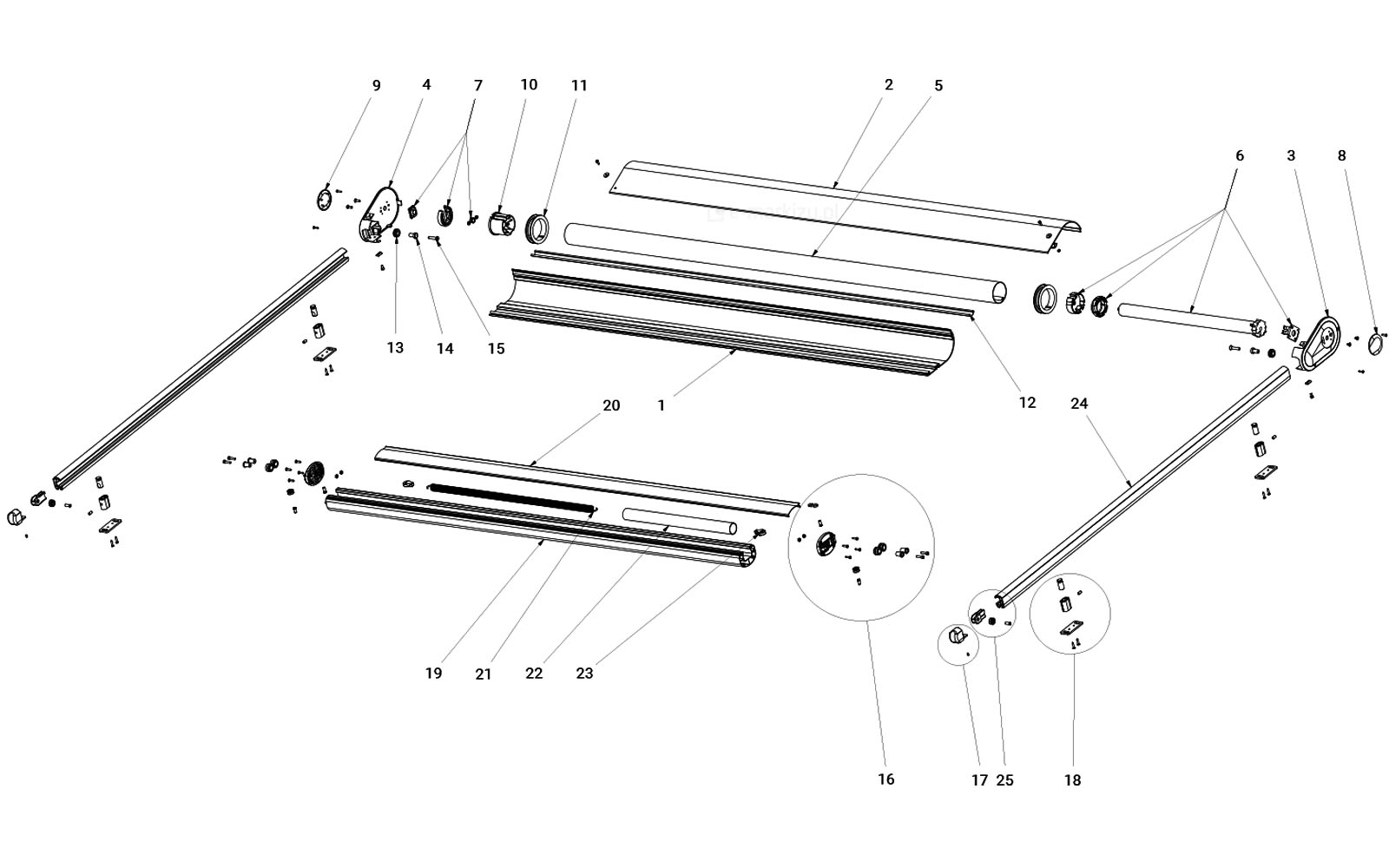

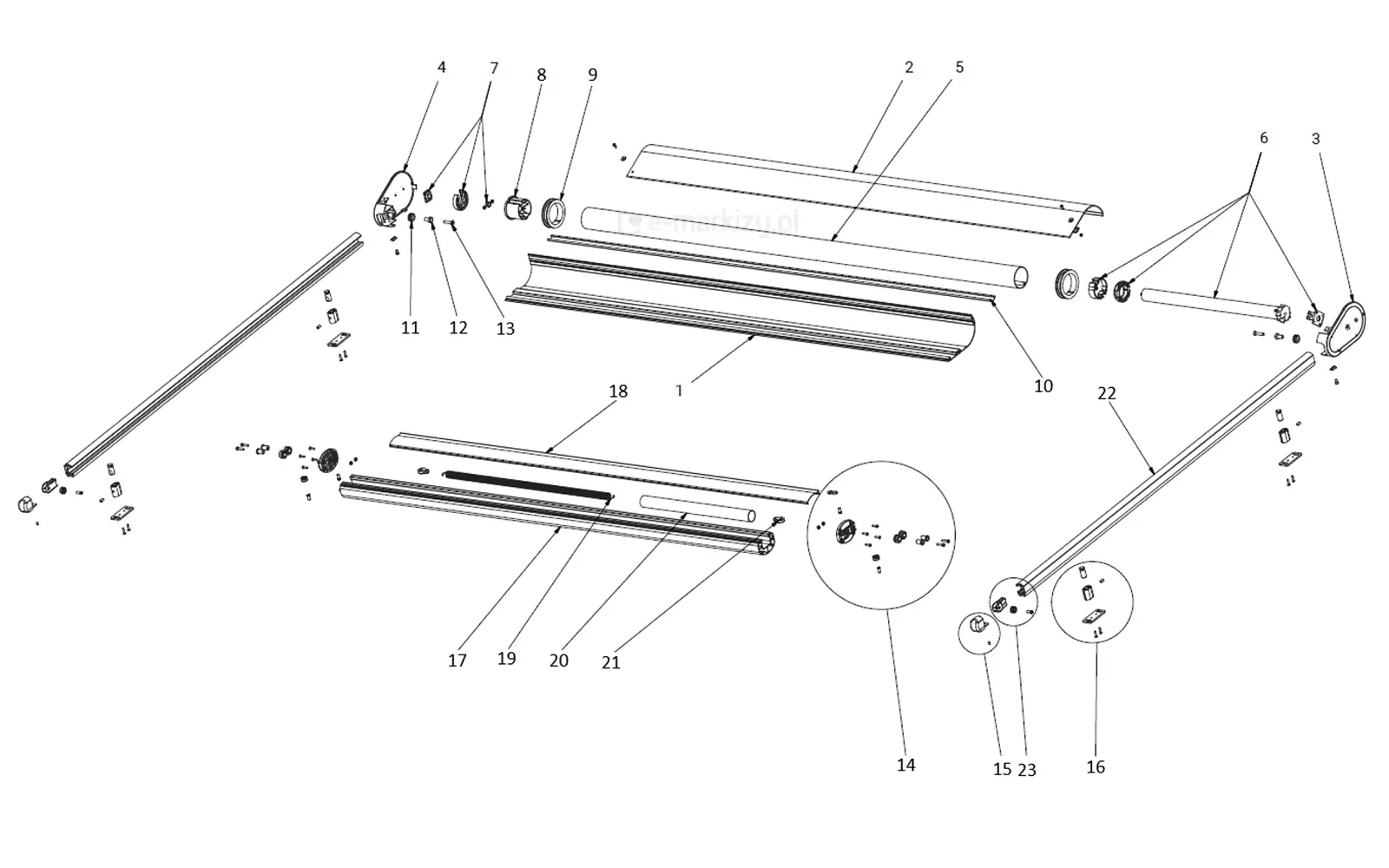

Komponenty Osłony Veranda:

1. Kaseta część stała
2. Kaseta pokrywa rewizyjna
3. Pokrywa boczna P
4. Pokrywa boczna L
5. Rura nawojowa
6. Silnik elektryczny
7. Łożysko ślizgowe
8. Zatyczka rury nawojowej
9. Koło nawojowe
10. Profil ślizgowy
11. Rolka pokrywy
12. Tulejka rolki pokrywy

13. Śruba M8x40
14. Pokrywa boczna belki dolnej kpl.
15. Zaślepka prowadnicy
16. Uchwyt prowadnicy
17. Belka dolna
18. Pokrywa rewizyjna belki dolnej
19. Sprężyna
20. Osłona sprężyny
21. Bloczek pojedynczy
22. Prowadnica
23. Obsada rolki końcowej kpl.

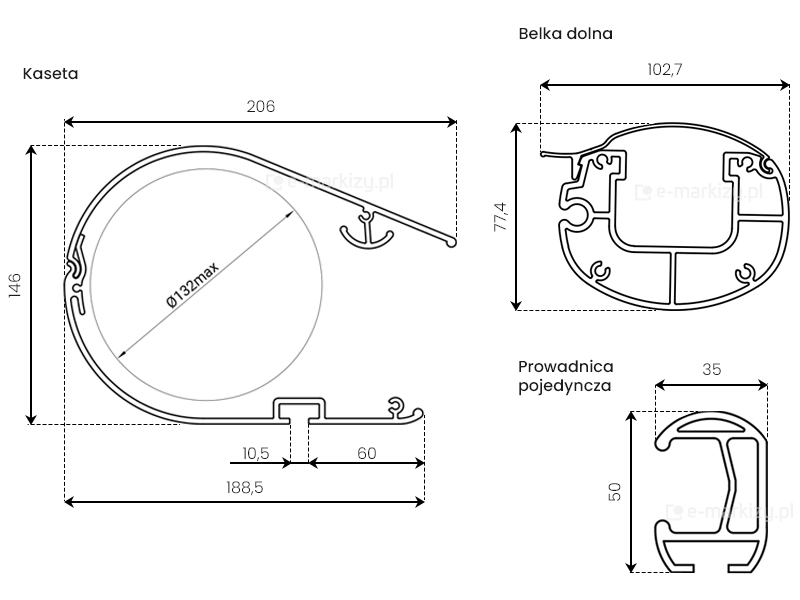

Przekroje elementów osłony Veranda

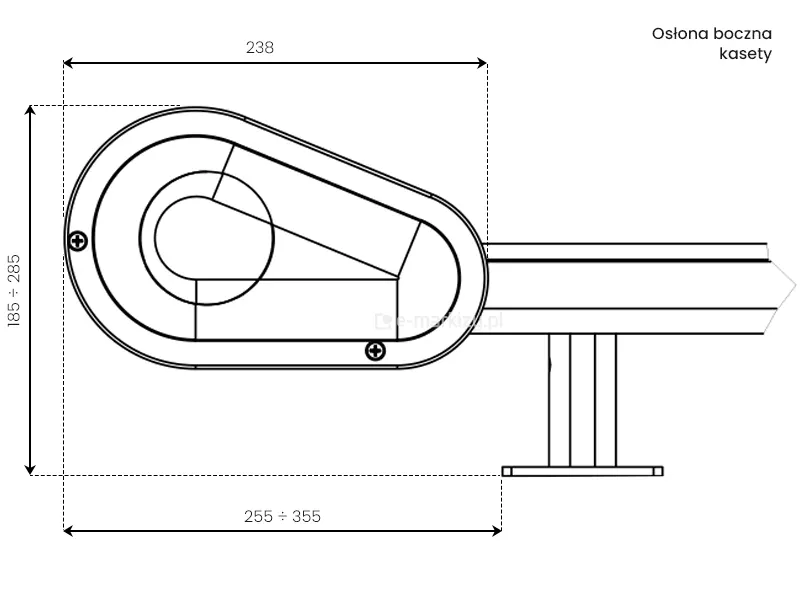

Rysunek techniczny przedstawia przekrój poprzeczny bocznej osłony kasety systemu przeciwsłonecznego typu Veranda, ilustrujący gabaryty zewnętrzne oraz parametry regulacji montażowej. Obraz ukazuje zaokrąglony kształt profilu kasety, wewnątrz którego zlokalizowane są mechanizmy napędowe oraz system nawijania tkaniny. Na schemacie naniesiono wymiary techniczne wyrażone w milimetrach: szerokość profilu kasety wynosi 238 mm, natomiast jej wysokość jest regulowana w przedziale od 185 do 285 mm. Dodatkowo zaznaczono odległość od skrajnej krawędzi kasety do punktu montażowego wspornika, która wynosi od 255 do 355 mm. Rysunek ten stanowi istotną pomoc dla instalatorów, określając niezbędną przestrzeń montażową oraz wymiary gabarytowe dla bezpiecznego osadzenia systemu w konstrukcji wsporczej.

Osłona boczna kasety

Rysunek techniczny przedstawia przekrój boczny prowadnicy systemu osłony przeciwsłonecznej typu Veranda wraz z wyszczególnionymi wymiarami montażowymi. Grafika obrazuje profil prowadnicy o wysokości 50 mm, który jest osadzony na pionowym wsporniku montażowym. Wymiary zostały precyzyjnie opisane za pomocą linii pomocniczych: wysokość wspornika (odległość montażowa od podłoża do prowadnicy) określono w zakresie od 80 do 180 mm, natomiast szerokość podstawy montażowej wspornika wynosi 90 mm. Dodatkowo zaznaczono zakres regulacji wysięgu lub rozstawu osiowego od krawędzi wspornika do końca prowadnicy, który mieści się w przedziale od 95 do 455 mm. Rysunek ten służy jako dokumentacja techniczna pozwalająca na dokładne zaplanowanie instalacji osłony, umożliwiając dopasowanie wysokości i rozstawu punktów mocowania do specyficznych warunków konstrukcyjnych montowanego systemu.

Prowadnica z uchwytem

• Kaseta 206x146mm

UWAGA: Do tkanin markizowych używane jest koło nawojowe Ø132, do tkanin soltis Ø120.

• Belka dolna 102,7×77,4mm
• Prowadnica pojedyncza 35x50mm

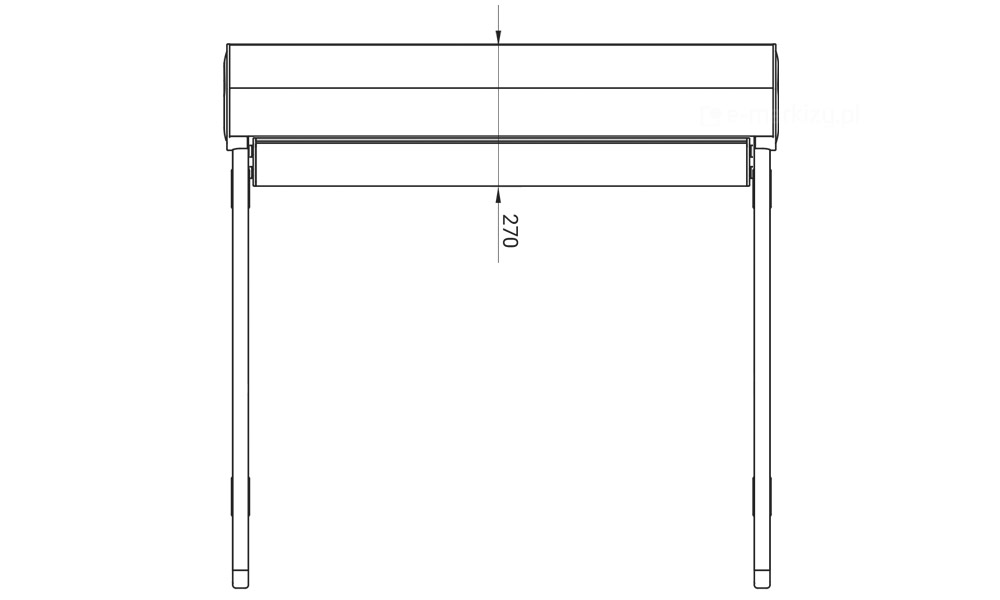

Rysunek techniczny przedstawia w widoku z góry (rzut z góry) konstrukcję systemu osłony przeciwsłonecznej typu Veranda, koncentrując się na jego wymiarowaniu w płaszczyźnie poziomej. Grafika ukazuje prostokątny układ składający się z kasety umieszczonej poprzecznie oraz dwóch równoległych prowadnic bocznych, na których osadzona jest osłona. Centralnym elementem rysunku jest naniesiony wymiar liniowy o wartości 270 mm, który określa głębokość (wysięg) zajmowaną przez kasetę w konstrukcji, co jest kluczowym parametrem przy planowaniu zabudowy i integracji systemu z dachem ogrodu zimowego lub pergolą. Schemat ten pozwala precyzyjnie określić przestrzeń montażową niezbędną do pełnego wysunięcia i zwinięcia tkaniny wewnątrz kasety, zapewniając właściwą instalację całego systemu.

Wymiar kasety ze zwiniętą tkaniną

Działanie rolet poziomych veranda opiera się o linkowy system naciągu tkaniny. System naciągu utrzymuje odpowiednie napięcie tkaniny. W związku z tym wymagane jest odpowiednie umieszczenie sprężyny pośrodku belki przedniej.

Aby uniknąć uszkodzeń systemu, zaciski linki muszą być umieszczone blisko haka w rogach przedniej belki. Montaż w innym miejscu podczas otwierania lub zamykania systemu może prowadzić do uszkodzenia lub zerwania linki, co z kolei może spowodować uszkodzenie całego systemu. Dlatego ważne jest, aby zaciski linki były umieszczone dokładnie w odpowiednich miejscach.

Rysunek techniczny ukazuje rzut z góry systemu osłony przeciwsłonecznej typu Veranda wraz z elementami montażowymi w wersji modułowej, pozwalającej na zestawienie dwóch osłon obok siebie. Głównym celem grafiki jest zobrazowanie długości prowadnic oraz wzajemnego usytuowania elementów systemu, gdzie szczególną uwagę zwrócono na oznaczenie wymiarowe wysokości H, odpowiadającej całkowitej długości prowadnic wraz z kasetą. Na rysunku naniesiono dodatkowy detal techniczny w postaci wymiaru 70 mm, wskazującego na położenie oraz długość zaślepki prowadnicy, która wyznacza końcowy punkt konstrukcyjny osłony. Schemat ten stanowi istotną wytyczną dla instalatorów, umożliwiając precyzyjne zwymiarowanie przestrzeni niezbędnej do poprawnego montażu prowadnic oraz ich zakończeń w konstrukcji dachu ogrodu zimowego lub pergoli.

Wysokość verandy?

Określając wysokość/wysięg verandy, możemy ją dopasować idealnie do istniejącej konstrukcji/zadaszenia lub „wypuścić” ją do przodu poza dach np. 5-15cm. Należy zwrócić uwagę, że prowadnica ma na końcach zaślepki, a belka dolna nie dochodzi do końca zaślepek. Jeśli masz wątpliwość, jak wysoki zamówić system, możesz podać wysokość/wysięg z lekkim zapasem, a prowadnice dociąć w bardzo prosty sposób podczas montażu.

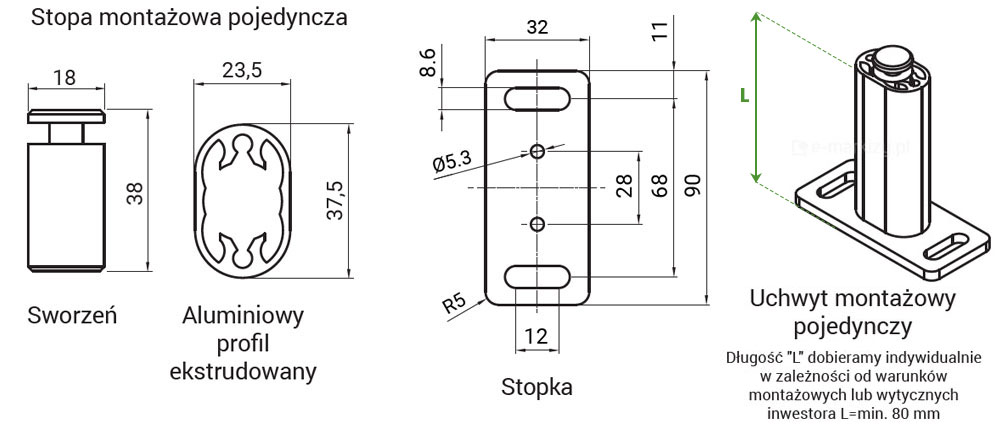

Rysunek techniczny przedstawia szczegółową budowę pojedynczej stopy montażowej, która jest wykorzystywana w systemach osłon przeciwsłonecznych typu Veranda. Ilustracja została podzielona na cztery sekcje ukazujące poszczególne elementy składowe wraz z ich precyzyjnymi wymiarami. Po lewej stronie przedstawiono widok boczny sworznia o wysokości 38 mm i szerokości górnej części wynoszącej 18 mm. Obok niego znajduje się przekrój poprzeczny aluminiowego profilu ekstrudowanego o wymiarach 23,5 mm na 37,5 mm. Centralną część rysunku zajmuje rzut z góry stopki montażowej o całkowitej długości 90 mm i szerokości 32 mm, na którym zaznaczono rozstaw otworów montażowych wynoszący 28 mm oraz średnicę otworów o wartości 5,3 mm. Po prawej stronie zamieszczono wizualizację izometryczną kompletnego uchwytu montażowego, która wskazuje zmienny parametr długości L. Wartość ta jest dobierana indywidualnie w zależności od warunków instalacyjnych lub wytycznych inwestora, przy czym minimalny wymiar dla tego elementu wynosi 80 mm.

Długość uchwytu L jest stała, standard to 80mm

Pojedynczy uchwyt prowadnicy stały w zakresie od 8 do 18cm

L = Długość uchwytu
Lmin = 80mm
Lmax = 180mm

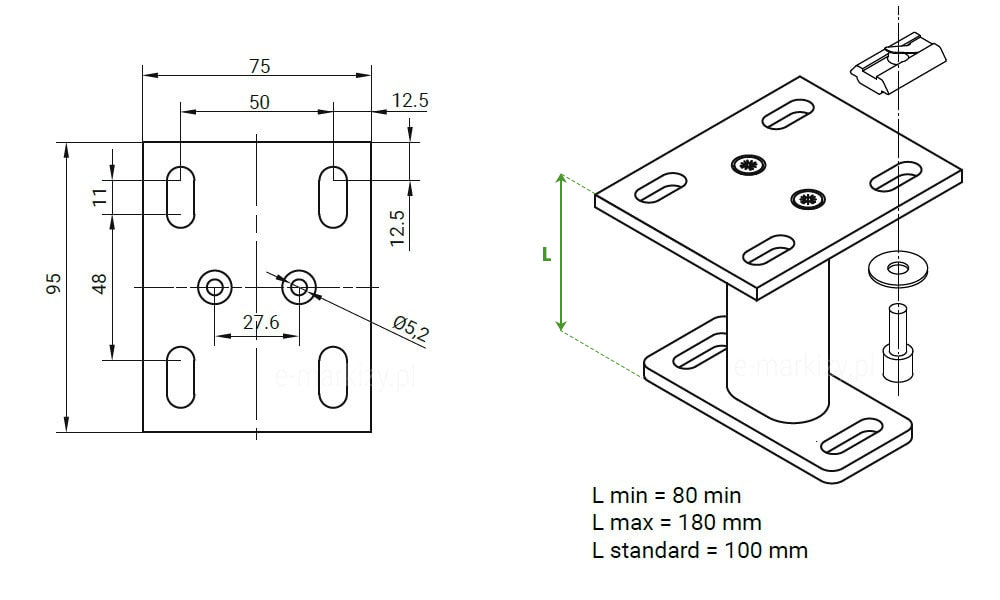

Rysunek techniczny przedstawia szczegółowe wymiary oraz budowę systemu wspornika montażowego dedykowanego do instalacji osłon przeciwsłonecznych typu Veranda. Po lewej stronie grafiki znajduje się rzut z góry podstawy montażowej o wymiarach zewnętrznych 95 mm na 75 mm, na której zaznaczono rozmieszczenie otworów montażowych, w tym cztery podłużne otwory o rozstawie 50 mm na 48 mm oraz dwa centralne otwory o średnicy 5,2 mm i rozstawie 27,6 mm. Po prawej stronie zaprezentowano widok izometryczny całego zestawu montażowego, składającego się z podstawy, tulei dystansowej oraz górnej płyty montażowej z elementami złącznymi. Schemat definiuje również zakres regulacji wysokości wspornika, oznaczonej symbolem L: wartość minimalna wynosi 80 mm, wartość maksymalna to 180 mm, natomiast ustawienie standardowe wynosi 100 mm. Dokumentacja ta umożliwia precyzyjne przygotowanie konstrukcji nośnej do montażu systemu, gwarantując właściwe dopasowanie wysokości instalacji osłony.

Modułowy uchwyt prowadnicy regulowany 8-18cm

L = Długość uchwytu
Lmin = 80mm
Lmax = 180mm
Lstandard = 100mm

Do wersji modułowej montuje się dwie prowadnice na jednym uchwycie dla wspólnego montażu osłon.

Prezentowany rysunek techniczny w rzucie z boku przedstawia schemat prawidłowego rozmieszczenia uchwytów montażowych wzdłuż prowadnicy systemu osłony przeciwsłonecznej typu Veranda. Ilustracja wskazuje na konieczność równomiernego rozłożenia punktów podparcia na całej długości prowadnicy, oznaczonej symbolem L. Zgodnie z naniesionymi oznaczeniami technicznymi, zalecany odstęp pomiędzy poszczególnymi uchwytami montażowymi wynosi L/3 +/- 100. Taki układ rozmieszczenia wsporników zapewnia stabilność konstrukcji, właściwe napięcie materiału oraz bezpieczeństwo użytkowania całego systemu w różnych warunkach eksploatacji. Rysunek stanowi wytyczną montażową dla techników instalujących osłonę, gwarantującą, że prowadnice zostaną przymocowane zgodnie z wymogami wytrzymałościowymi producenta.

Rozmieszczenie uchwytów prowadnic

L=odległość w osi prowadnic między pierwszą, a ostatnią parą uchwytów

Grafika przedstawia szczegółowy przekrój 3D systemu osłony przeciwsłonecznej typu Veranda, ilustrujący sposób integracji silnika elektrycznego z konstrukcją. Głównym elementem wizualizacji jest zaokrąglona, aluminiowa kaseta, wewnątrz której – dzięki zastosowaniu efektu częściowej przezroczystości – widoczny jest umieszczony w osi obrotu wału nawojowego silnik elektryczny. Po prawej stronie grafiki znajduje się czytelny napis „SILNIK” oraz informacja „Schowany w kasecie”, co podkreśla estetyczny i kompaktowy charakter tego rozwiązania. Poniżej umieszczono zestaw ikon symbolizujących dostępność napędów różnych producentów, w tym marek Somfy, Elero oraz Axis, co wskazuje na uniwersalność systemu w zakresie sterowania elektrycznego. Całość kompozycji, osadzona na jasnym tle, prezentuje zaawansowanie techniczne osłony, łącząc czytelny schemat montażowy napędu z przejrzystą informacją o kompatybilnych systemach automatyki.

Sterowanie systemem Veranda

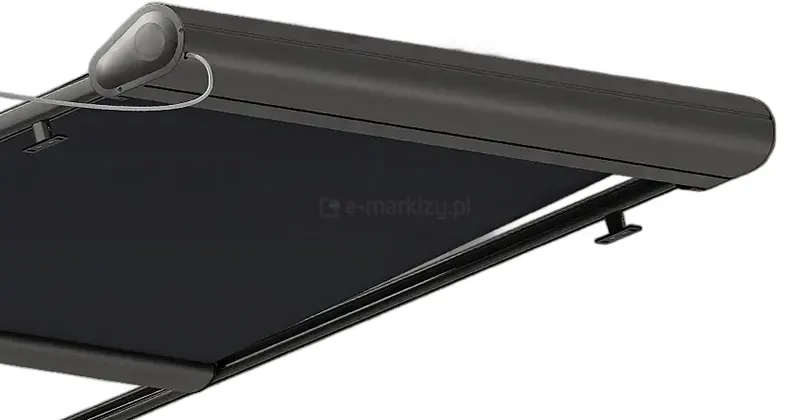

Osłona Pozioma Veranda sterowana jest wyłącznie elektrycznie. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

Zobacz informacje o napędach

Renderowanie 3D w zbliżeniu prezentuje detaliczne rozwiązanie techniczne zastosowane w systemie osłony poziomej typu Veranda, koncentrując się na sposobie umiejscowienia napędu wewnątrz aluminiowej kasety. Grafika ukazuje fragment profilu kasety w przekroju, wewnątrz której widoczna jest rura nawojowa oraz zintegrowany z nią silnik elektryczny o cylindrycznym kształcie, umieszczony w osi obrotu wału. Obraz ilustruje również sposób wyprowadzenia tkaniny z kasety w stronę prowadnic bocznych oraz konstrukcję belki końcowej, która odpowiada za utrzymanie materiału w odpowiednim stopniu naprężenia. Całość grafiki, dzięki zastosowaniu efektu częściowej przezroczystości obudowy, pozwala na precyzyjne zrozumienie mechaniki działania osłony, pokazując zarówno schowany napęd, jak i system prowadzenia tkaniny, co jest kluczowe dla oceny trwałości i funkcjonalności tego typu zabezpieczenia przed nasłonecznieniem.

Renderowanie 3D przedstawia fragment konstrukcji systemu osłony przeciwsłonecznej typu Veranda, skupiając się na sposobie wyprowadzenia przewodu zasilającego z kasety. Ilustracja ukazuje bok kasety w kolorze antracytowym, z którego wyprowadzony jest elastyczny przewód elektryczny, biegnący przez specjalną przelotkę w głowicy bocznej do napędu ukrytego wewnątrz wału nawojowego. Widoczna jest również krawędź tkaniny wyłaniająca się z kasety oraz profil prowadnicy bocznej, co pozwala na zrozumienie sposobu integracji instalacji elektrycznej z elementami mechanicznymi osłony. Prezentacja ta ma charakter instruktażowy, ilustrujący estetyczne i techniczne rozwiązanie doprowadzenia zasilania do silnika w systemie montowanym nad zadaszeniami.

Grafika przedstawia szczegółowy przekrój technologiczny elementu napinającego tkaninę w systemie osłony przeciwsłonecznej typu Veranda. Centralnym punktem obrazu jest metalowa, spiralna sprężyna naciągowa, która jest częściowo wsunięta wewnątrz profilu aluminiowego. Sprężyna ta pełni kluczową rolę w mechanizmie naciągu tkaniny, zapewniając jej odpowiednie napięcie podczas rozwijania i zwijania osłony, co przekłada się na płynną pracę systemu i estetyczny wygląd tkaniny bez marszczeń. Prezentacja ta w sposób poglądowy ilustruje dbałość o detale konstrukcyjne oraz zaawansowanie techniczne mechanizmu ukrytego w profilach, które odpowiadają za stabilność i trwałość całej osłony.

Specjalny system naciągu tkaniny

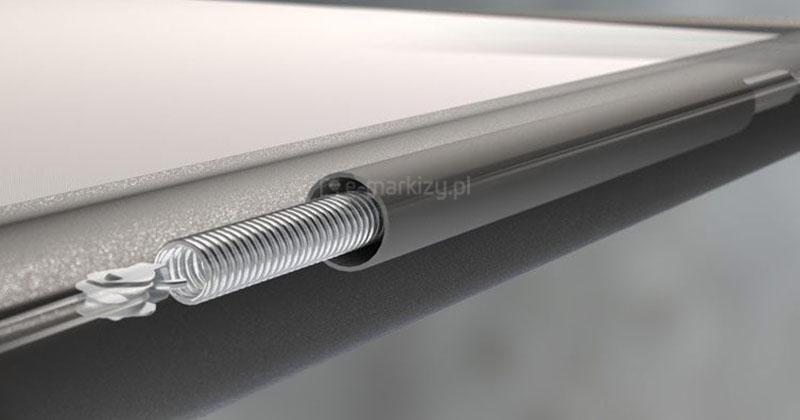

Wizualizacja sprężyny ukrytej w belce dolnej Verandy. Odpowiada ona za prawidłową pracę systemu oraz stałe napięcie tkaniny, niezależnie od stopnia otwarcia rolety poziomej, dzięki czemu może być zamontowana zarówno poziomo, jak i pod dużym nachyleniem.

Veranda Sposoby Montażu

Osłona Veranda posiada możliwość zadaszenia większej powierzchni, dzięki zastosowaniu systemu modułowego łączenia prowadnic.

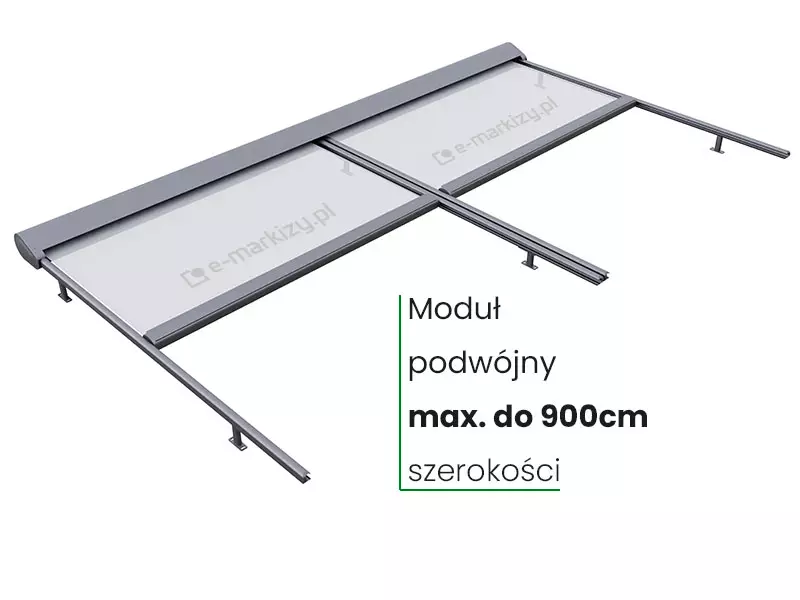

W takim wypadku kilka połączonych ze sobą osłon może tworzyć jedno duże zadaszenie np. łącząc modułowo dwie osłony można osiągnąć szerokość nawet 900cm, łącząc trzy osłony 1350cm itd.

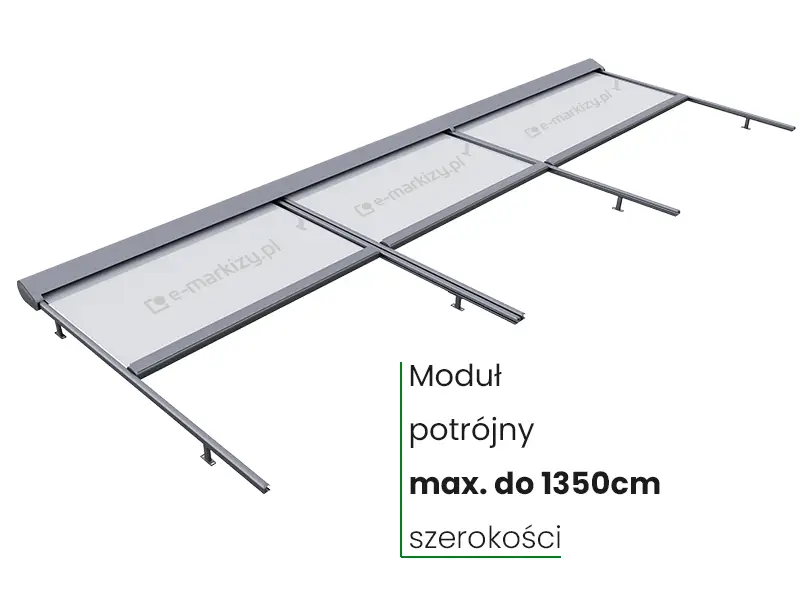

Grafika przedstawia w rzucie izometrycznym schemat potrójnego modułu osłony przeciwsłonecznej typu Veranda, ilustrując możliwość połączenia trzech niezależnych sekcji w jedną, rozbudowaną konstrukcję. Na obrazie widoczna jest długa kaseta główna, wewnątrz której umieszczone są mechanizmy nawijania tkaniny dla wszystkich trzech modułów, oraz system prowadnic bocznych i środkowych wspartych na słupkach montażowych. W prawej dolnej części grafiki znajduje się czytelny opis techniczny informujący, że moduł potrójny pozwala na uzyskanie maksymalnej szerokości całej instalacji do 1350 cm. Wizualizacja ta w przejrzysty sposób pokazuje skalowalność systemu Veranda, wskazując na efektywne rozwiązanie dla bardzo dużych powierzchni wymagających ochrony przed nadmiernym nasłonecznieniem.

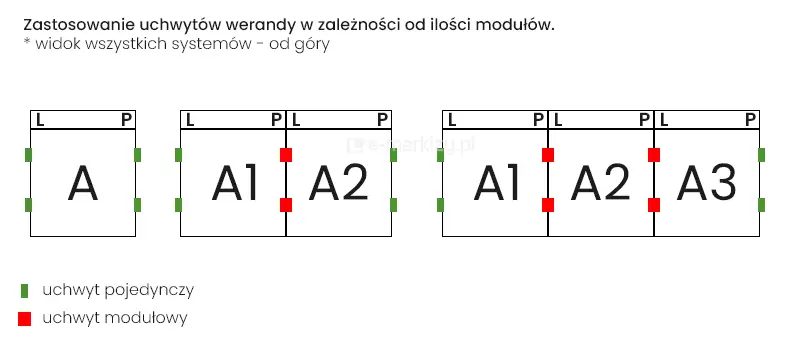

Zastosowanie uchwytów werandy w zależności od ilości modułów.

Rysunki obok przedstawiają różne układy werand oraz sposób zastosowania uchwytów w zależności od ilości modułów. Przykładowo, moduł A oznacza pojedynczą werandę, która posiada uchwyty pojedyncze.

Moduły A1 i A2 przedstawiają werandę w wersji podwójnej, modułowej. W tym przypadku pomiędzy modułami A1 i A2 stosuje się wspólne uchwyty modułowe, na których umieszczone są prowadnice wewnętrzne.

Kolejny przykład przedstawia werandę składającą się z trzech modułów: A1, A2 i A3. W takim układzie pomiędzy poszczególnymi modułami również stosuje się uchwyty modułowe.

• uchwyt pojedynczy
• uchwyt modułow

* widok wszystkich systemów – od góry

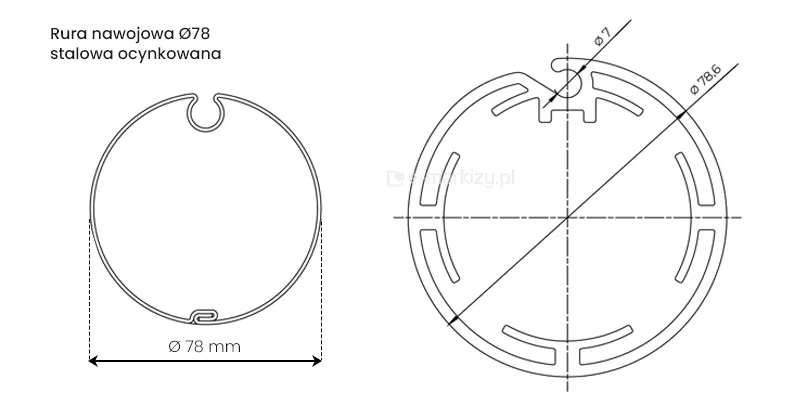

Rysunek techniczny przedstawia przekrój oraz widok czołowy rury nawojowej o średnicy 78 mm, która stanowi element konstrukcyjny osłony przeciwsłonecznej typu Veranda. Po lewej stronie grafiki widoczny jest uproszczony schemat rury nawojowej wykonanej ze stali ocynkowanej, z wyraźnie zaznaczonym wymiarem zewnętrznym wynoszącym 78 mm. Po prawej stronie umieszczono szczegółowy rzut konstrukcyjny profilu, który ukazuje wewnętrzną strukturę rury, w tym specjalne wyżłobienie (kanał) w górnej części o średnicy 7 mm, służące do mocowania tkaniny, oraz całkowitą średnicę zewnętrzną profilu wynoszącą 78,6 mm. Prezentowany schemat techniczny dostarcza informacji o budowie wału, na który nawijana jest tkanina markizy, co jest kluczowe dla zrozumienia wytrzymałości i mechaniki zwijania systemu osłonowego.

Rura nawojowa

• Standardowa rura nawojowa stalowa ocynkowana Ø78
• Rura nawojowa aluminiowa Ø78,6 przy zastosowaniu tkaniny Soltis 92

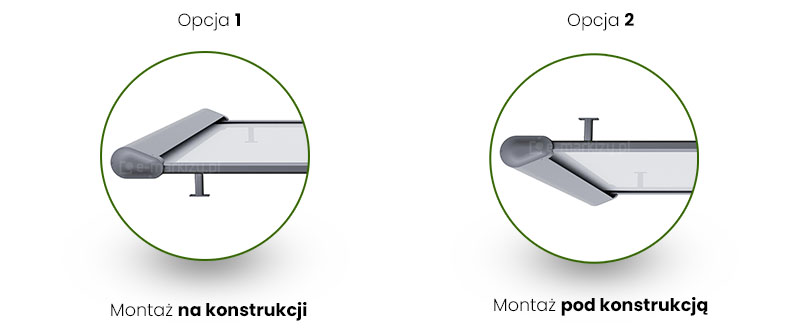

Rysunek techniczny ukazuje dwa warianty montażu osłony przeciwsłonecznej typu Veranda, przedstawione w formie uproszczonych schematów bocznych. Po lewej stronie, w ramach oznaczonej jako „Opcja 1”, zobrazowano montaż systemu bezpośrednio na konstrukcji nośnej, gdzie kaseta oraz prowadnice spoczywają na wierzchniej stronie wsporników. Po prawej stronie, w „Opcji 2”, przedstawiono montaż pod konstrukcją, w którym cały system osłonowy jest podwieszony pod płaszczyznę montażową, co ilustruje odwrócone położenie wsporników względem kasety. Schemat ten w sposób przejrzysty prezentuje elastyczność instalacyjną systemu Veranda, pozwalając na łatwe zrozumienie różnic w sposobie mocowania w zależności od wymagań projektowych oraz konstrukcji zadaszenia.

Uniwersalny montaż systemu veranda

System veranda to uniwersalna osłona przeciwsłoneczna, która może być montowana w dowolnym położeniu. Najpopularniejszymi rozwiązaniami jest montaż na konstrukcji lub pod konstrukcją.

W przypadku wyboru montażu pod konstrukcją (na suficie) należy pamiętać o prawidłowym oznaczeniu strony sterowania. Więcej informacji o tym szczególe znajdziecie Państwo w konfiguratorze podczas zamawiania osłony poziomej veranda.

Rysunek techniczny przedstawia schemat montażu osłony przeciwsłonecznej typu Veranda pod konstrukcją, na przykład do sufitu. Grafika ukazuje konstrukcję osłony z kasetą oraz prowadnicami, przy czym kluczowym elementem są cztery zielone strzałki skierowane ku górze. Strzałki te wskazują punkty mocowania uchwytów montażowych, co ilustruje wariant instalacji, w którym osłona jest podwieszana bezpośrednio do stropu lub spodu zadaszenia. Dzięki takiemu przedstawieniu, użytkownik może łatwo zrozumieć sposób przeprowadzenia montażu w sytuacji, gdy wymagane jest zamocowanie systemu od dołu do istniejącej konstrukcji wsporczej.

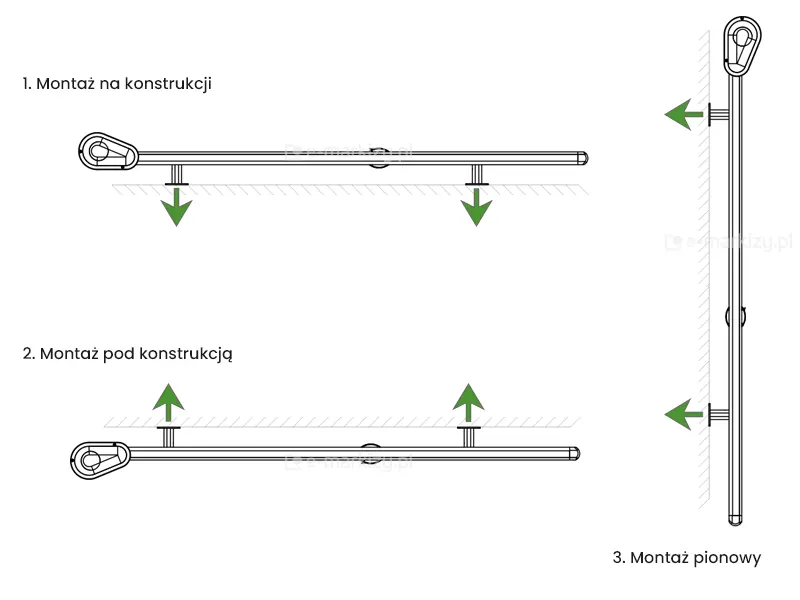

Grafika przedstawia schemat techniczny ukazujący trzy różne warianty montażu osłony przeciwsłonecznej typu Veranda, prezentowane w rzucie z boku oraz przekroju. Pierwszy wariant, oznaczony jako montaż na konstrukcji, ilustruje osłonę usytuowaną powyżej płaszczyzny nośnej, gdzie strzałki skierowane w dół wskazują sposób mocowania systemu do górnej części belki lub zadaszenia. Drugi wariant prezentuje montaż pod konstrukcją, gdzie osłona jest podwieszona bezpośrednio pod płaszczyzną, co zaznaczono strzałkami skierowanymi w górę, sugerującymi kierunek punktów kotwienia. Trzeci wariant, umieszczony po prawej stronie, ukazuje montaż pionowy, w którym osłona instalowana jest wzdłuż ściany budynku, a strzałki w poziomie wskazują na zastosowanie ściennych wsporników montażowych. Całość rysunku technicznego przejrzyście wizualizuje wszechstronność systemu Veranda w zakresie integracji z różnymi elementami architektonicznymi budynku oraz konstrukcjami ogrodowymi.

Sposoby montażu osłony Veranda

Montaż na konstrukcji (uchwyty skierowane w dół)
Montaż pod konstrukcją (uchwyty skierowane w górę)
Montaż pionowy (uchwyty skierowane w bok)

Intuicyjny montaż osłony – zobacz film

Montaż markizy veranda, niezależnie od tego, czy jest to pojedyncza roleta, czy system kilku łączonych osłon, jest niezwykle prosty, choć wymaga zachowania precyzji. Przed przystąpieniem do montażu systemu veranda zapoznaj się z instrukcją, zapraszamy też do obejrzenia filmu poglądowego z montażem na naszym kanale.

ORIENTACYJNA WAGA SYSTEMU VERANDA (kg)

Wysięg W (mm)

Szerokość całkowita (mm)

800-1250

1251-1500

1501-1750

1751-2000

2001-2250

2251-2500

2501-2750

2751-3000

3001-3250

3251-3500

3501-3750

3751-4000

4001-4250

4251-4500

1500

25,10

27,98

30,86

33,73

36,61

39,49

42,37

45,24

48,12

51,00

53,88

56,75

59,63

62,51

1750

25,77

28,64

31,52

34,40

37,28

40,15

43,03

45,91

48,79

51,66

54,54

57,42

60,30

63,17

2000

26,43

29,31

32,19

35,06

37,94

40,82

43,70

46,57

49,45

52,33

55,21

58,08

60,96

63,84

2250

27,10

29,97

32,85

35,73

38,61

41,48

44,36

47,24

50,12

52,99

55,87

58,75

61,63

64,50

2500

27,76

30,64

33,52

36,39

39,27

42,15

45,03

47,90

50,78

53,66

56,54

59,41

62,29

65,17

2750

28,43

31,30

34,18

37,06

39,94

42,81

45,69

48,57

51,45

54,32

57,20

60,08

62,96

65,83

3000

29,09

31,97

34,85

37,72

40,60

43,48

46,36

49,23

52,11

54,99

57,87

60,74

63,62

66,50

3250

29,76

32,63

35,51

38,39

41,27

44,14

47,02

49,90

52,78

55,65

58,53

61,41

64,29

67,16

3500

30,42

33,30

36,18

39,05

41,93

44,81

47,69

50,56

53,44

56,32

59,20

62,07

64,95

67,83

3750

39,72

42,60

45,47

48,35

51,23

54,11

56,98

59,86

62,74

65,62

68,49

4000

40,38

43,26

46,14

49,02

51,89

54,77

57,65

60,53

63,40

66,28

69,16

4250

41,05

43,93

46,80

49,68

52,56

55,44

58,31

61,19

64,07

66,95

69,82

4500

41,71

44,59

47,47

50,35

53,22

56,10

58,98

61,86

64,73

67,61

70,49

4750

42,38

45,26

48,13

51,01

53,89

56,77

59,64

62,52

65,40

68,28

71,15

5000

45,92

48,80

51,68

54,55

57,43

60,31

63,19

66,06

68,94

71,82

Sprawdź szczegóły i parametry techniczne veranda Selt

Veranda Selt
Produkt ten jest przeznaczony do ochrony przed słońcem i zapewnienia cienia dla przeszklonych powierzchni dachów, zarówno poziomych, jak i skośnych, a także dla oranżerii.

Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co gwarantuje jego trwałość oraz odporność. Roleta pozioma veranda jest idealnym rozwiązaniem dla werand, ogrodów zimowych i innych powierzchni. System veranda Selt funkcjonuje efektywnie pod każdym kątem nachylenia, warto jednak pamiętać o konieczności zachowania poziomego ustawienia kasety. Powierzchnia konstrukcji jest malowana proszkowo i dostępna w różnych kolorach według palety RAL i FSM.

Zaawansowany, sprężynowy system naciągu tkaniny zapewnia skuteczność działania na powierzchniach pochyłych i płaskich.

Dzięki użyciu aluminiowych uchwytów, montaż systemu jest szybki i łatwy.

Roleta pozioma veranda efektywnie przyczynia się do zmniejszenia nagrzewania się pomieszczeń, co obniża potrzebę stosowania klimatyzacji, redukuje wpływ bezpośredniego światła słonecznego i zwiększa ilość światła rozproszonego. Tkaniny HIGH-T-TEX efektywnie zmniejszają kontrasty świetlne powstające w wyniku działania promieni słonecznych. Dodatkowo osłona pozioma veranda ogranicza poziom hałasu docierającego do wnętrz.

Silniki stosowane w veranda Selt zabezpieczone są przed wodą zgodnie z normą IP 44, co oznacza ochronę przed rozbryzgami z każdej strony. Sterowanie może odbywać się manualnie przy pomocy przełącznika lub zdalnie, za pomocą pilota.

Konstrukcja i mechanizm napędowy umożliwiają bezpieczne zatrzymywanie kurtyny na dowolnej wysokości oraz utrzymanie jej w pozycji zawieszenia.

PARAMETRY TECHNICZNE VERANDA SELT:

Szerokość maksymalna: 4,5 m (przy wysięgu 4,0 m)
Wysokość maksymalna: 5 m (przy szerokości 3,0 m)
Maksymalne pole powierzchni tkaniny: 18 m2
Średnica rury nawojowej: 78 mm
Wymiary kasety: 206 x 146 mm

Napęd elektryczny, silnik o parametrach:

– napięcie zasilania 230 V ~ 50 Hz
– moc od 198 W do 270 W
– pobór prądu od 0,86 A do 1,2 A
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 40 Nm
– prędkość obrotowa od 14 do 17 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C ( w zależności od typu silnika )

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE)
Deklaracja Właściwości Użytkowych 67 / MW / 2017
Odporność na obciążenie wiatrem 2 klasa (84Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*

Karta katalogowa – Zobacz PDF
