Veranda V Ziiip Pomiar i Dane Techniczne

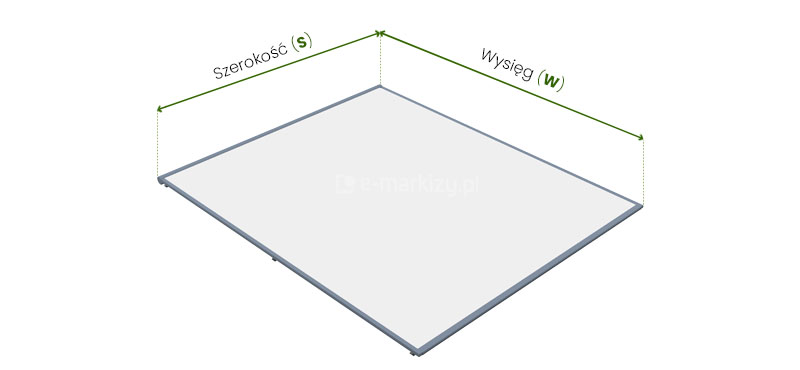

Schemat techniczny przedstawia sposób wymiarowania poziomej rolety zewnętrznej Veranda V Ziiip w celu poprawnego dopasowania systemu do konstrukcji dachowej. Na wizualizacji rozwiniętej osłony z białą tkaniną naniesiono dwie kluczowe linie wymiarowe zakończone strzałkami, definiujące gabaryty urządzenia. Pierwsza z nich, oznaczona jako Szerokość (s), określa wymiar poprzeczny mierzony wzdłuż kasety i belki frontowej. Druga linia, opisana jako Wysięg (w), wskazuje wymiar wzdłużny, czyli maksymalną długość, na jaką wysuwa się tkanina wraz z prowadnicami bocznymi. Oba parametry są mierzone po zewnętrznych krawędziach profilu aluminiowego w kolorze szarym. Rysunek ma charakter instruktażowy, ułatwiając użytkownikowi identyfikację niezbędnych danych technicznych wymaganych do złożenia zamówienia i prawidłowego montażu zadaszenia.

Veranda V Ziiip Pomiar

S=Szerokość verandy (max. 500cm)
W=Wysięg (max. 600cm)

Do pomiaru Verandy V Ziip należy podać:
1. Szerokość S – jest to szerokość w osi prowadnic systemu! (czyli od środka podstawy stopki – wymiary stopek znajdują się na poniższych zdjęciach).

Tą szerokość wpisujemy w konfiguratorze zamówień.

Opcjonalnie można podać szerokość B (zewnętrzny wymiar całkowity kasety). Uwaga! należy to opisać przy zamówieniu i uzyskać nasze potwierdzenie!

2. Wysokość H – jest to zewnętrzna skrajna wysokość całej Verandy V Ziiip – czyli prowadnic łącznie z kasetą.

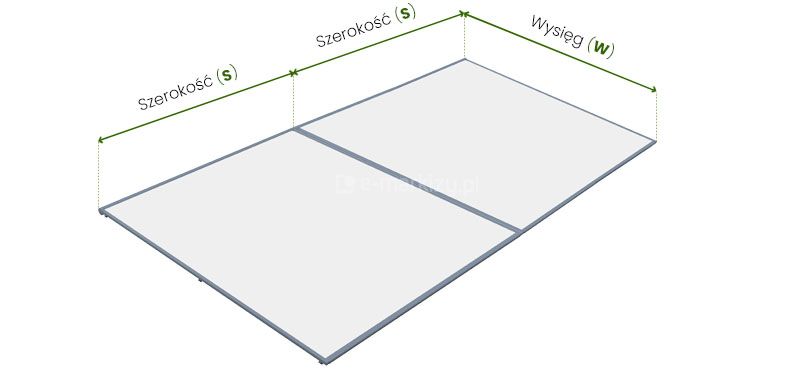

Schemat techniczny przedstawia sposób wymiarowania systemu Veranda V Ziiip w konfiguracji modułowej, składającej się z dwóch sąsiadujących sekcji zadaszenia. Na wizualizacji naniesiono zielone linie pomocnicze z oznaczeniami literowymi, które definiują parametry zamówieniowe dla podwójnego układu osłon. Wzdłuż kaset i belek frontowych widoczne są dwa oddzielne wymiary opisane jako Szerokość (s), odpowiadające szerokości każdego z modułów z osobna. Prostopadle do nich wyznaczono pojedynczą linię opisaną jako Wysięg (w), która określa całkowitą długość wysuwu tkaniny, identyczną dla obu połączonych segmentów. Ilustracja obrazuje, że w systemie modułowym szerokość całkowita jest sumą szerokości poszczególnych jednostek, podczas gdy wysięg pozostaje wartością wspólną, co jest kluczowe dla prawidłowego zaprojektowania ochrony przeciwsłonecznej na dużych powierzchniach przeszklonych.

Pomiar w przypadku łączenia modułowego

Wewnętrzne prowadnice systemu łączonego umieszczone są na uchwytach łączących.
Pomiaru każdej z osłon należy dokonać w osi stópek od prowadnic.

Veranda V Ziiip Dane Techniczne

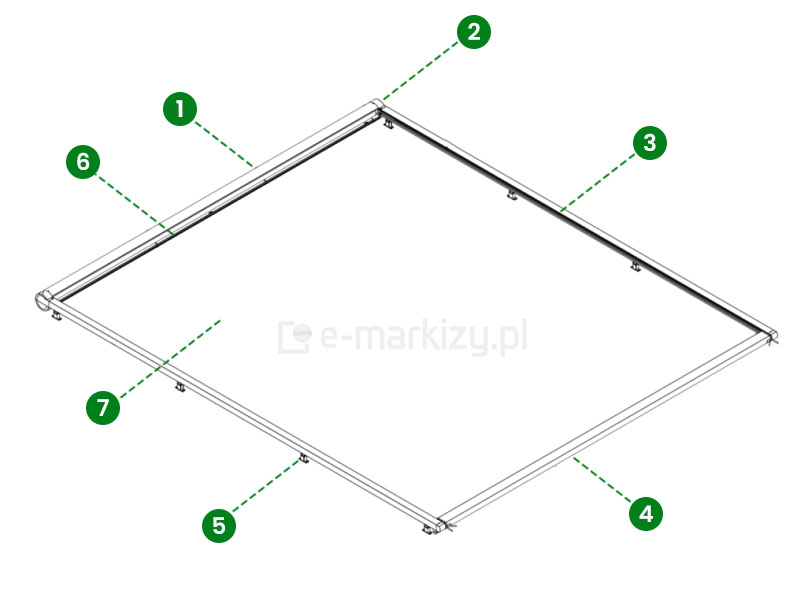

Rysunek techniczny w rzucie izometrycznym przedstawia schemat budowy systemu Veranda V Ziiip z ponumerowanymi kluczowymi komponentami konstrukcyjnymi. Na białym tle widoczny jest obrys rolety w kolorze szarym, gdzie zielone punkty z cyframi wskazują poszczególne części składowe urządzenia. Numer 1 wskazuje na aluminiową kasetę osłonową o obłym profilu, w której znajduje się mechanizm nawojowy. Cyfra 2 oznacza boczną pokrywę kasety, a numer 3 prawą prowadnicę boczną, w której przesuwa się tkanina. Pod numerem 4 zaznaczono belkę frontową (obciążającą), która wysuwa poszycie. Cyfra 5 wskazuje na jeden ze wsporników montażowych (stóp dystansowych) podtrzymujących prowadnicę. Numer 6 lokalizuje rurę nawojową ukrytą wewnątrz kasety, natomiast numer 7 odnosi się do napiętej płaszczyzny tkaniny technicznej. Całość stanowi przejrzysty przewodnik po anatomii produktu, ułatwiający identyfikację elementów podczas montażu lub serwisu.

Komponenty rolety

1. – Kaseta
2. – Bok kasety
3. – Prowadnica
4. – Belka przednia
5. – Uchwyt prowadnicy (kilka wariantów)
6. – Uchwyt kasety (poziomy)
7. – Tkanina

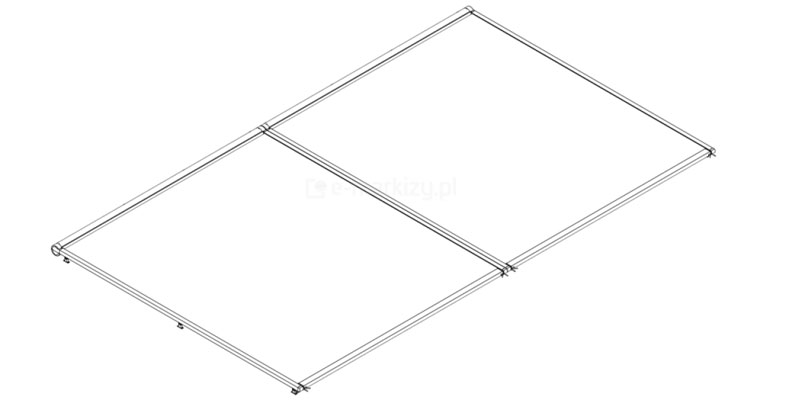

Rysunek techniczny w rzucie izometrycznym przedstawia schemat modułowego łączenia dwóch systemów zadaszeń Veranda V Ziiip. Konstrukcja składa się z dwóch identycznych sekcji rolet poziomych, które stykają się ze sobą wzdłuż wspólnej linii bocznej, tworząc jednolitą, wielkopowierzchniową osłonę. Każdy moduł posiada własną kasetę nawojową o obłym profilu oraz prowadnice boczne. Na schemacie, wykonanym za pomocą czarnej linii konturowej na białym tle, widoczne są punkty montażowe w postaci stóp dystansowych rozmieszczonych symetrycznie pod kasetami i wzdłuż prowadnic. Taka konfiguracja pozwala na przykrycie znacznych powierzchni dachowych ogrodów zimowych lub pergoli przy zachowaniu stabilności i estetyki połączenia między poszczególnymi jednostkami systemu.

Montaż verandy V Ziiip – łączenie modułowe

Wiele osłon typu Veranda V Zip może zostać połączonych w jedną konstrukcję. W tym celu wykorzystywane są uchwyty modułowe, które pozwalają na umocowanie dwóch prowadnic w jednym uchwycie.

Informację o chęci takiego łączenia należy przedstawić przy składaniu zamówienia.

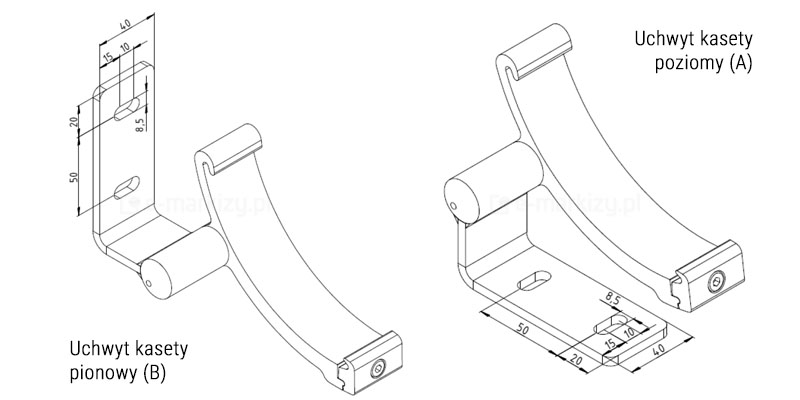

Rysunek techniczny w rzucie izometrycznym przedstawia dwa rodzaje wsporników montażowych przeznaczonych do mocowania owalnej kasety systemu Veranda V Ziiip. Montaż Pergoli V Ziiip Aluprof: Po lewej stronie znajduje się Uchwyt kasety pionowy (B), który charakteryzuje się stopą montażową skierowaną ku górze, co umożliwia przykręcenie elementu do pionowych płaszczyzn, takich jak ściana czy boczna rama konstrukcji. Po prawej stronie widnieje Uchwyt kasety poziomy (A) z płaską podstawą przeznaczoną do montażu na powierzchniach poziomych. Oba elementy wyposażone są w ruchome, półkoliste ramiona z zaczepami, które pozwalają na stabilne osadzenie i zablokowanie kasety rolety. Na schemacie naniesiono precyzyjne wymiarowanie w milimetrach, określające szerokość stóp (40 mm), rozstaw otworów fasolkowych (50 mm) oraz ich średnicę (8,5 mm). Całość wykonana jest w formie czarnego rysunku liniowego, co pozwala na dokładne przeanalizowanie różnic konstrukcyjnych między wariantem pionowym a poziomym.

Uchwyty kasety

• A – uchwyt kasety poziomy (wykorzystywany w systemie poziomym Veranda V Ziiip)

• B – uchwyt kasety pionowy (wykorzystywany w systemie przyściennym Pergola V Ziiip)

Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 1600 mm.

Uwaga! Uchwyty nie mogą nachodzić na otwory odwadniające w kasecie!

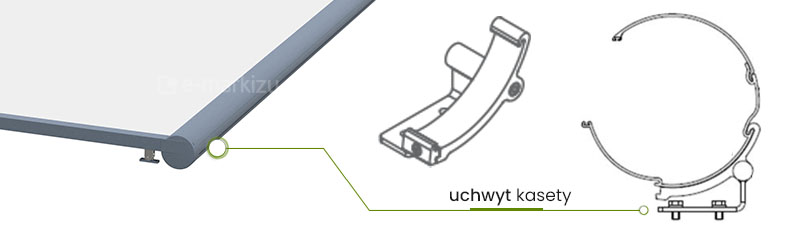

Grafika o charakterze technicznym prezentuje system montażowy osłony tarasowej Veranda V Ziiip z uwzględnieniem uchwytu kasety w wariancie sufitowym. W lewej części obrazu znajduje się trójwymiarowa wizualizacja fragmentu rolety z jasnym poszyciem i szarą konstrukcją, gdzie jasnozielonym okręgiem zaznaczono dolną część obudowy kasety. Od tego punktu biegnie linia wskazująca na schematy techniczne umieszczone po prawej stronie. Środkowy rysunek izometryczny przedstawia detal uchwytu kasety o wyprofilowanym, łukowatym kształcie, który jest zintegrowany z poziomą stopą montażową posiadającą otwory na śruby. Po prawej stronie widoczny jest precyzyjny przekrój poprzeczny okrągłej kasety rolety Veranda V Ziiip osadzonej w uchwycie, gdzie u dołu wyraźnie zaznaczono mocowanie śrubowe do płaskiej powierzchni, co sugeruje montaż podciągowy lub sufitowy. Poniżej rysunków technicznych widnieje czarny napis uchwyt kasety podkreślony grubą linią w kolorze jasnozielonym. Całość kompozycji utrzymana jest w stylistyce projektowej na jednolitym białym tle.

Montaż verandy V Ziiip – mocowanie uchwytów

Owalna kaseta mocowana jest do podłoża za pomocą uchwytów poziomych (typ A)

Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 1600 mm.

Uwaga! Uchwyty nie mogą nachodzić na otwory odwadniające w kasecie!

Wymiary uchwytów kasety V Ziiip

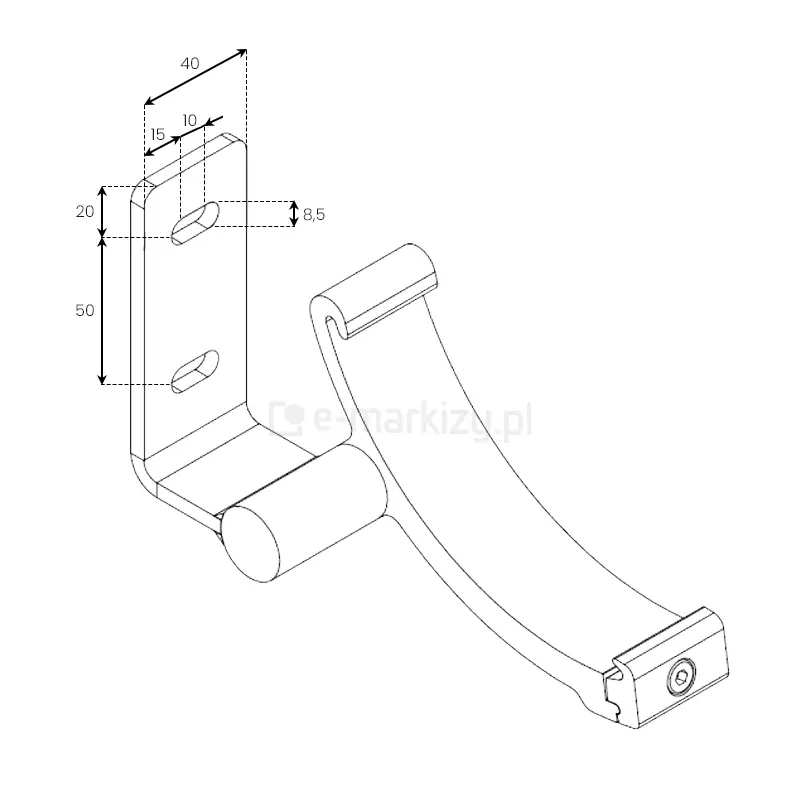

Rysunek techniczny w rzucie aksonometrycznym prezentujący detal pionowego wspornika montażowego do systemu veranda V ziiip wraz z naniesionym zwymiarowaniem. Element składa się z pionowej, prostokątnej płyty o całkowitej szerokości 40 mm, wyposażonej w dwa owalne otwory montażowe o szerokości 8,5 mm i rozstawie osiowym 50 mm. Górny otwór znajduje się w odległości 20 mm od górnej krawędzi wspornika, a poziomy dystans od krawędzi bocznej do środka otworu wynosi 15 mm, przy szerokości marginesu zewnętrznego 10 mm. Z dolnej części płyty wyprowadzone jest prostopadłe ramię łączące się z cylindrycznym przegubem, z którego wybiega łukowato wygięty profil nośny zakończony głowicą z gniazdem na śrubę imbusową. Schemat w formie czarnej linii na białym tle precyzyjnie określa parametry instalacyjne uchwytu, co jest kluczowe dla zapewnienia stabilności ramy osłony veranda.

uchwyt kasety pionowy

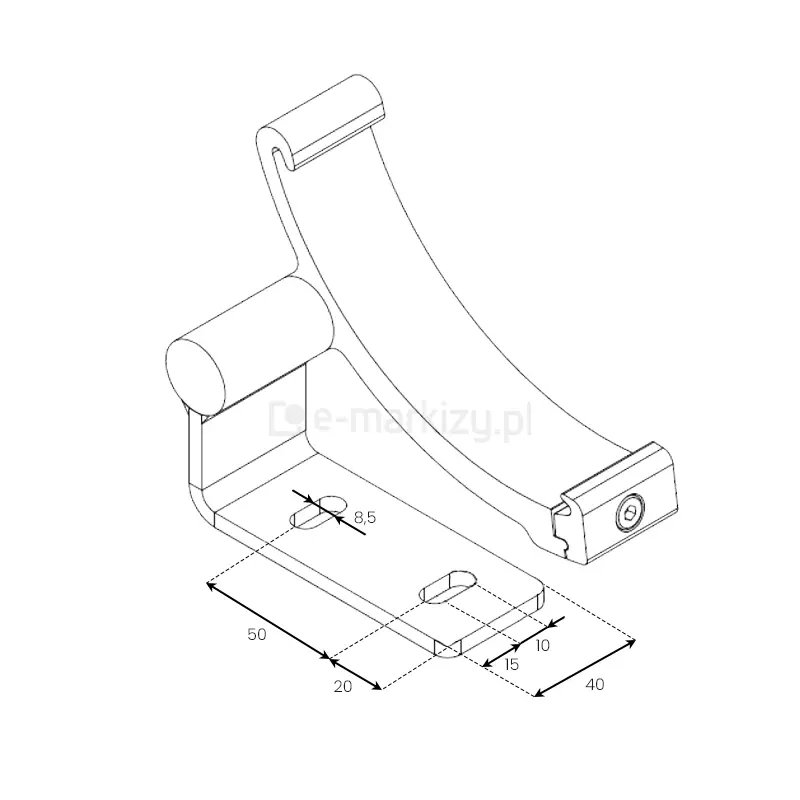

Rysunek techniczny w formie rzutu aksonometrycznego przedstawiający detal wspornika montażowego systemu veranda V ziiip wraz z jego szczegółowym wymiarowaniem. Element składa się z płaskiej, prostokątnej podstawy z dwoma owalnymi otworami montażowymi o szerokości 8,5 mm, których osiowy rozstaw wynosi 50 mm, przy całkowitej szerokości podstawy równej 40 mm i odległości 15 mm od krawędzi do środka otworu. Z podstawy wyprowadzone jest prostopadłe ramię o długości 20 mm, zakończone cylindrycznym przegubem, z którego wychodzi wygięty w łuk profil nośny z charakterystycznym zagięciem na górnym końcu. Na dole profilu widoczna jest głowica blokująca z gniazdem na śrubę imbusową, co umożliwia precyzyjne osadzenie szyny. Całość schematu wykonana czarną linią na białym tle precyzyjnie dokumentuje parametry geometryczne części, co jest niezbędne, aby poprawnie przeprowadzić montaż.

uchwyt kasety poziomy

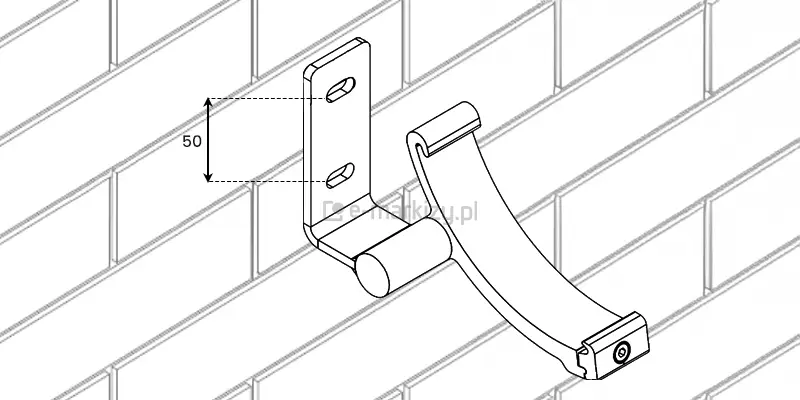

Rysunek techniczny przedstawiający detal konstrukcyjny systemu osłony przeciwsłonecznej veranda V ziiip w formie schematu montażowego. Na ilustracji widoczny jest metalowy uchwyt ścienny zamocowany do powierzchni odwzorowującej mur z cegieł. Wspornik składa się z pionowej płyty montażowej z dwoma owalnymi otworami fasolkowymi, których rozstaw osiowy został oznaczony pionową strzałką z wartością liczbową 50. Od płyty montażowej odchodzi poziome ramię łączące się z cylindrycznym przegubem. Do przegubu przymocowany jest zakrzywiony, profilowany element nośny o łukowatym kształcie, zakończony specjalistyczną głowicą z widocznym gniazdem na śrubę imbusową lub trzpień blokujący. Całość grafiki wykonana jest w formie czarnego obrysu liniowego na białym tle, co precyzyjnie obrazuje sposób instalacji oraz parametry techniczne komponentów podtrzymujących konstrukcję prowadnic lub kasety systemu veranda V ziiip. Schemat podkreśla modułowość i precyzję wykonania elementów mocujących, niezbędnych do stabilnego osadzenia markizy na elewacji budynku lub konstrukcji ogrodu zimowego.

Montaż na uchwycie pionowym

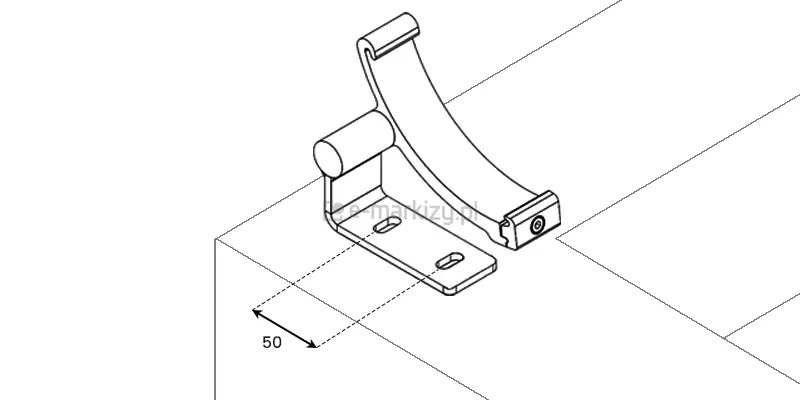

Rysunek techniczny w formie schematu izometrycznego przedstawia sposób montażu uchwytu poziomego systemu Veranda Ziiip do konstrukcji wsporczej. Metalowy element montażowy składa się z płaskiej podstawy z dwoma podłużnymi otworami na śruby oraz pionowego ramienia zakończonego wyprofilowanym, łukowatym zaczepem służącym do osadzenia kasety lub prowadnicy rolety. Na schemacie zaznaczono liniami pomocniczymi wymiar montażowy wynoszący 50 jednostek, określający odległość od krawędzi profilu konstrukcyjnego do osi otworów mocujących. Całość przedstawiona jest za pomocą czarnych linii konturowych na białym tle, co w sposób przejrzysty obrazuje detale konstrukcyjne wspornika oraz wymagany odstęp instalacyjny niezbędny do prawidłowego wypoziomowania osłony.

Montaż na uchwycie poziomym

Rozstaw otworów montażowych to 50 mm.

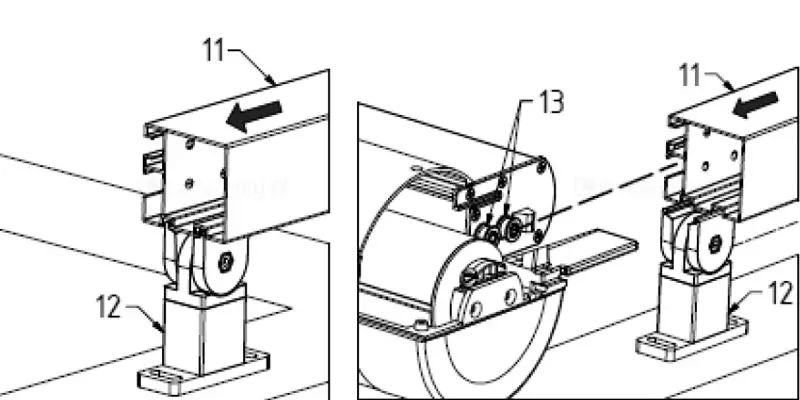

Rysunek techniczny przedstawiający trzy etapy montażu i osadzania szyny prowadzącej w systemie veranda V ziiip na dedykowanych podporach. Na schemacie widoczne są trzy sekcje: lewa i prawa strona obrazują proces nasuwania profilu aluminiowego (oznaczonego numerem 11) na głowicę wspornika dolnego (oznaczonego numerem 12), co wskazują czarne strzałki kierunkowe. Środkowa część rysunku pokazuje detal połączenia kasety z prowadnicą, gdzie za pomocą linii przerywanej zaznaczono oś montażu oraz precyzyjne punkty styku mechanizmu ziiip, oznaczone numerem 13. Podpory montażowe posiadają stabilną, prostokątną podstawę z otworami na śruby oraz przegubowy łącznik umożliwiający regulację kąta nachylenia prowadnicy. Całość dokumentacji w formie czarno-białego szkicu liniowego pozwala na dokładne zrozumienie struktury połączeń, co ułatwia prawidłową instalację oraz regularną konserwację, w tym czyszczenie prowadnic w systemie V Ziiip, poprzez wskazanie miejsc, w których profil łączy się z elementami nośnymi i kasetą.

Montaż prowadnic

Nasunąć prowadnicę (11) na uchwyty (12), dalej na widelec ceowy kasety (patrz instrukcja montażu) oraz na rolki belki przedniej (13). Czynności powtórzyć dla obu prowadnic.

Specjalistyczny schemat złożeniowy końcowej sekcji prowadnicy systemu veranda V ziiip, ilustrujący budowę wewnętrzną mechanizmu napinającego. Rysunek techniczny przedstawia przekrój aluminiowego profilu prowadzącego, wewnątrz którego osadzona jest kostka prowadząca zintegrowana z systemem rolek lub kółek pasowych. Od czoła elementu widoczne są dwa otwory na śruby mocujące, a od dołu zaznaczono kierunek wprowadzenia pionowego trzpienia blokującego. Obok mechanizmu znajduje się oddzielona, dopasowana kształtem maskownica końcowa o zaokrąglonym profilu, która chroni wnętrze szyny przed zabrudzeniami. Precyzyjne rozrysowanie tych komponentów ułatwia zrozumienie, jak przebiega serwis oraz okresowe czyszczenie prowadnic w systemie V Ziiip, wskazując na konieczność demontażu osłon w celu usunięcia zanieczyszczeń z okolic rolek i zamka ziiip, co gwarantuje płynną i cichą pracę poszycia markizy.

Konserwacja – Czyszczenie prowadnic

W celu zapewnienia poprawnego działania systemu Pergola V należy regularnie kontrolować czy w prowadnicy nie zgromadziły się osady lub inne obiekty uniemożliwiające swobodne poruszanie się belki przedniej.

1. Zamknąć wyrób.
2. Odłączyć od zasilania.
3. Odkręcić śrubę ISO-7045 zabezpieczającą zaślepkę prowadnicy, następnie zdjąć zaślepkę prowadnicy.
4. Usunąć zanieczyszczenia z prowadnic w kierunku od kasety do końca prowadnicy.
5. Nałożyć zaślepkę i zabezpieczyć ją śrubą ISO-7045.

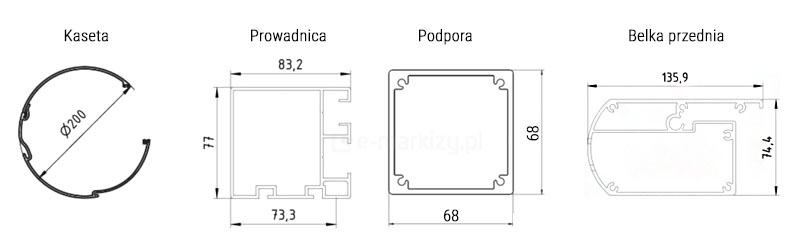

Przekroje elementów osłony

• Kaseta owalna ø200mm

• Prowadnica

• Podpora (nie dotyczy) – podpora do systemu ściennego Pergola V Ziiip

• Belka przednia

Po domknięciu belki przedniej w kasetę pozostaje widoczne pasmo tkaniny o szerokości do 15 mm.

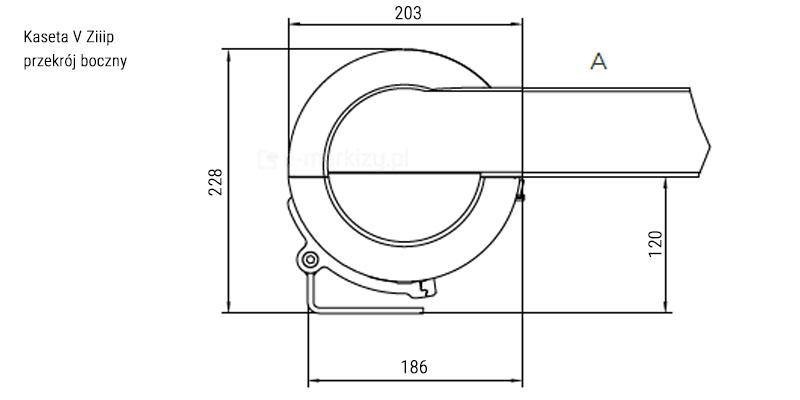

Rysunek techniczny przedstawia precyzyjny przekrój boczny kasety systemu Veranda V Ziiip wraz z naniesionym wymiarowaniem w milimetrach. Kaseta posiada charakterystyczny, obły kształt o całkowitej wysokości 228 mm oraz szerokości 203 mm. Na schemacie widoczny jest profil osłonowy wsparty na dolnym uchwycie montażowym o szerokości podstawy 186 mm. Z prawej strony kasety wysunięta jest prowadnica (oznaczona literą A), której wysokość osadzenia względem dolnej krawędzi konstrukcji wynosi 120 mm. Czarna linia konturowa na białym tle szczegółowo obrazuje wzajemne położenie elementów mechanicznych, w tym punkt obrotu profilu oraz miejsce wyprowadzenia tkaniny z wnętrza obudowy.

Przekrój boczny kasety V Ziiip

Veranda V Ziiip Pomiar i dane techniczne

Rodzaje uchwytów prowadnic:

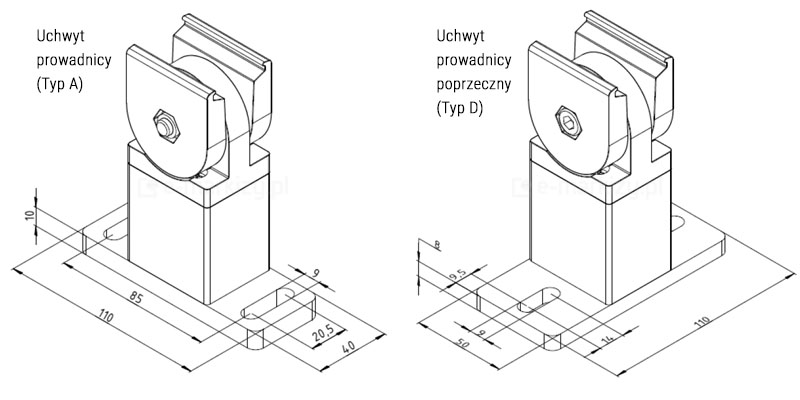

Rysunek techniczny przedstawia porównanie dwóch wariantów wsporników montażowych stosowanych w systemie Veranda V Ziiip: Uchwytu prowadnicy (Typ A) oraz Uchwytu prowadnicy poprzecznego (Typ D). Oba elementy posiadają identyczną górną część w formie klamry zaciskowej z blokadą śrubową, osadzonej na pionowej kolumnie o przekroju kwadratowym. Główna różnica widoczna jest w orientacji dolnej stopy montażowej: w typie A długa podstawa z dwoma fasolkowymi otworami jest ustawiona równolegle do kierunku prowadnicy, natomiast w typie D stopa jest obrócona o 90 stopni, co pozwala na montaż poprzeczny. Na schemacie naniesiono szczegółowe wymiarowanie w milimetrach, określające między innymi długość podstawy (110 mm), rozstaw osiowy otworów (85 mm oraz 50 mm), szerokość stopy (40 mm) oraz grubość elementów konstrukcyjnych. Całość opracowana jest w formie precyzyjnego rysunku liniowego, który ułatwia dobór odpowiedniego sposobu kotwienia systemu do podłoża.

• Uchwyt prowadnicy (A) (standard) • Uchwyt prowadnicy poprzeczny (D)

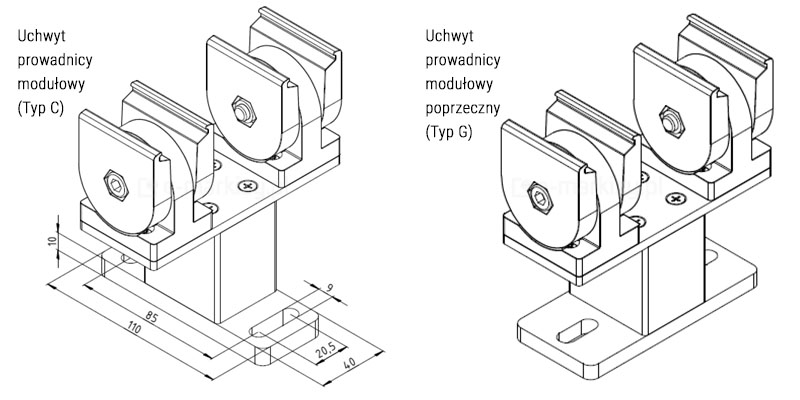

Grafika przedstawia szczegółowy rysunek techniczny dwóch rodzajów uchwytów modułowych do prowadnic stosowanych w systemie veranda V Ziiip. Po lewej stronie widnieje izometryczny schemat elementu podpisanego jako Uchwyt prowadnicy modułowy (Typ C). Konstrukcja składa się z dolnej stopy montażowej z podłużnymi otworami, na której osadzony jest pionowy wspornik podtrzymujący dwie symetryczne głowice trzymające rolki prowadzące. Rysunek ten zawiera dokładne wymiarowanie: szerokość podstawy wynosi 110 mm, rozstaw otworów to 85 mm, szerokość stopy to 40 mm, grubość podstawy to 10 mm, a wymiary otworu montażowego to 20,5 mm na 9 mm. Po prawej stronie zaprezentowano schematyczny rysunek elementu opisanego jako Uchwyt prowadnicy modułowy poprzeczny (Typ G). Konstrukcja jest niemal identyczna jak w typie C, jednak stopa montażowa jest obrócona o 90 stopni względem osi głowic prowadzących, co umożliwia prostopadły montaż do płaszczyzny prowadnicy. Oba rysunki wykonane są w formie czarnej liniowej grafiki wektorowej na czystym białym tle, co podkreśla ich dokumentacyjny i techniczny charakter.

• Uchwyt prowadnicy modułowy (C) (standard) • Uchwyt prowadnicy modułowy poprzeczny (G)

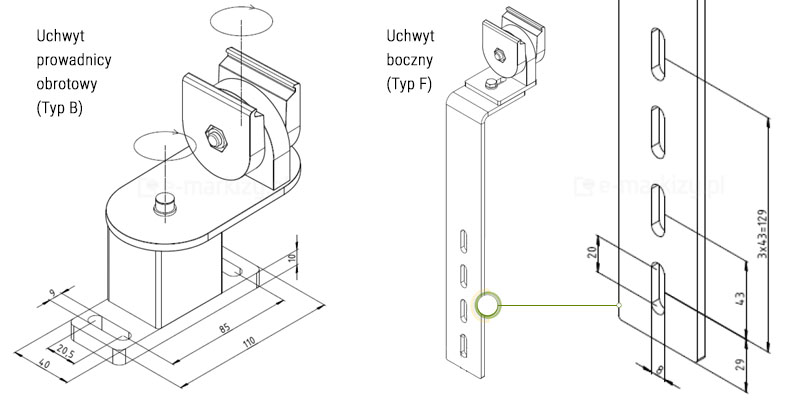

Rysunek techniczny prezentuje dwa specjalistyczne rodzaje wsporników montażowych dla systemu Veranda V Ziiip: Uchwyt prowadnicy obrotowy (Typ B) oraz Uchwyt boczny (Typ F). Po lewej stronie widoczny jest uchwyt typu B, który posiada dwuczęściową konstrukcję z zaokrągloną platformą umożliwiającą rotację klamry trzymającej prowadnicę, co ułatwia montaż pod zmiennym kątem; na schemacie naniesiono wymiary podstawy (110 mm długości, 40 mm szerokości) oraz rozstaw otworów montażowych. Po prawej stronie przedstawiono uchwyt typu F w formie długiego, zagiętego pod kątem prostym płaskownika z szeregiem podłużnych otworów regulacyjnych, co pozwala na boczny montaż systemu do pionowych elementów konstrukcji. Detal po prawej stronie uszczegóławia wymiarowanie otworów fasolkowych (20 mm wysokości, 8 mm szerokości) oraz ich pionowy rozstaw (43 mm). Oba elementy, przedstawione jako czarne rysunki liniowe, służą do stabilnego osadzenia prowadnic w nietypowych warunkach zabudowy, zapewniając szeroki zakres regulacji pozycji rolety.

• Uchwyt prowadnicy obrotowy (B) • Uchwyt prowadnicy boczny (F)

Do montażu Verandy V ZIIIP standardowo używa się uchwytów A oraz C. Pozostałe uchwyty stosowane są tylko w nietypowych sytuacjach i dostępne są na indywidualne zamówienie.

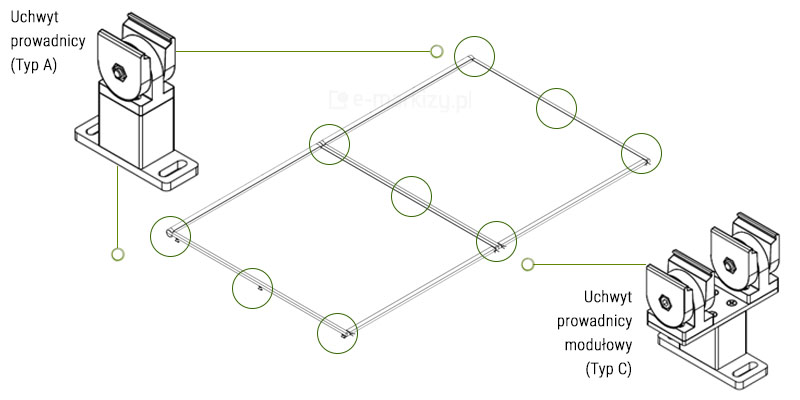

Rysunek techniczny przedstawia schemat rozmieszczenia i rodzaje wsporników montażowych dla dwumodułowego systemu Veranda V Ziiip. W centralnej części grafiki znajduje się rzut izometryczny połączonych kaset i prowadnic z zaznaczonymi okręgami punktami podparcia konstrukcji. Po lewej stronie umieszczono powiększony detal Uchwytu prowadnicy (Typ A), przeznaczonego do montażu pojedynczych profili bocznych, który składa się z prostokątnej stopy z otworami montażowymi oraz pionowej kolumny z klamrą zaciskową. Po prawej stronie widnieje Uchwyt prowadnicy modułowy (Typ C), będący wspornikiem podwójnym, który umożliwia jednoczesne osadzenie dwóch sąsiadujących prowadnic w miejscu łączenia modułów rolety. Całość została wykonana w formie czarnego rysunku liniowego na białym tle, co w sposób przejrzysty prezentuje różnice konstrukcyjne między standardowym a centralnym punktem podparcia systemu dachowego.

Uchwyty modułowe

W przypadku łączenia modułowego wielu osłon, do montażu skrajnych prowadnic używane są standardowe uchwyty prowadnic (typ A), a do łączenia prowadnic uchwyty modułowe (typ C).

Rozstaw oraz ilość uchwytów jest ściśle związana z szerokością systemu – Osiowy odstęp uchwytów nie może przekroczyć 2870 mm.

Montaż verandy V Ziiip

System dostarczany jest wraz ze szczegółową instrukcją montażu. Proces montażu składa się z kilku czynności, opisanych krok po kroku wraz ze zdjęciami i rysunkami we wspomnianej instrukcji. W przypadku systemu Veranda V Ziiip kaseta nie jest samonośna, a mocowana na specjalnie skonstruowanych uchwytach. Zapewniają one stabilność całej osłony, dzięki czemu możliwe jest jej wykonanie w dużych wymiarach, nawet do 5m szerokości i 6m wysięgu!

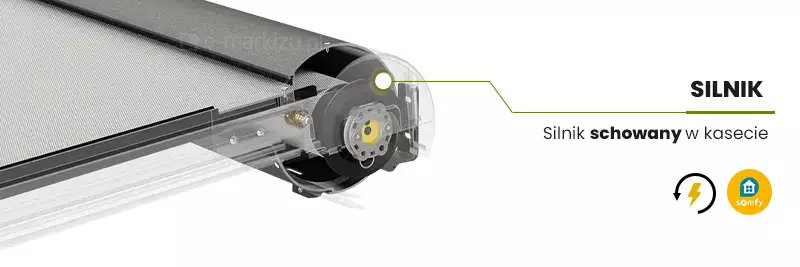

Grafika techniczna przedstawia przekrój poprzeczny kasety systemu Veranda V Ziiip Aluprof, ukazujący wewnętrzne umiejscowienie napędu elektrycznego. Na wizualizacji z efektem przezroczystości obudowy widoczny jest silnik rurkowy osadzony bezpośrednio w wale nawojowym, na który nawinięta jest tkanina osłonowa w kolorze szarym. Wskazówka liniowa z napisem „SILNIK” oraz dopiskiem „Silnik schowany w kasecie” precyzyjnie lokalizuje komponent napędowy wewnątrz bocznej części profilu. W dolnym prawym rogu umieszczono logotyp marki Somfy oraz ikonę błyskawicy w okręgu, co sygnalizuje zastosowanie automatyki renomowanego producenta i zasilanie elektryczne systemu. Prezentacja podkreśla kompaktową budowę zadaszenia, w której wszystkie mechanizmy są w pełni zintegrowane z estetyczną obudową aluminiową, chroniącą napęd przed wpływem czynników atmosferycznych.

Veranda V Ziiip napędy

Tkanina osłony ułożona jest w rolkowym systemie napinania i jest sterowana za pomocą napędu elektrycznego. Do silnika z wbudowaną centralką możemy podłączyć bezprzewodowego pilota oraz doinstalować czujniki pogodowe.

Napęd systemu veranda V Ziiip to silnik: Somfy Pergola io 40/17, do sterowania pilotami i czujnikami pogodowymi io, pozycja krańcowa górna przeciążeniowa lub stała.

VERANDA V Ziip Aluprof

System veranda V Ziiip Aluprof służy do ochrony przeciwsłonecznej i zacieniania dużych powierzchni.

Konstrukcja rolety Veranda V Ziiip została wykonana z profili aluminiowych ekstrudowanych i elementów stalowych, co gwarantuje wytrzymałość i trwałość. Kaseta chroni tkaninę, zapewniając jej długotrwałość. Produkt oferuje możliwość regulacji kąta nachylenia połaci, jednak nie jest on przystosowany do ochrony przed deszczem i należy go zabezpieczyć przed opadami. Montaż kasety i podpór odbywa się za pomocą zacisków, co ułatwia instalację.

Wariant werandy obejmuje różne typy uchwytów prowadnicy, w tym dla konstrukcji modułowych. Dzięki łatwemu montażowi modułowemu instalacja jest prostsza.

Zastosowany pas transmisyjny w rolkowym systemie napinania oraz pneumatyczny system napinania pasa zapewniają stałe napięcie tkaniny, a dodatkowe belki podtrzymujące pomagają unikać jej opadania.

Produkt umożliwia zastosowanie automatyki pogodowej, dostosowując ochronę przeciwsłoneczną do aktualnych warunków. Zapewnia ochronę przed słońcem i nie emituje toksycznych substancji podczas użytkowania.

Wpływ hałasu generowanego przez elementy elektromechaniczne jest minimalny i nie stanowi znacznego zagrożenia.

Produkt jest zgodny z normą EN13561 i dzięki swoim walorom estetycznym może stanowić element dekoracyjny budynku, podkreślając jego unikatowy charakter.

PARAMETRY TECHNICZNE OSŁONY VERANDA V ZIIIP:
Szerokość maksymalna: 5 m
Wysięg maksymalny: 6 m
Kąt spadku tkaniny: 0° do 45° stopni
Konstrukcja: markiza werandowa, jedno- lub wielomodułowa z mocowaniem prowadnic i możliwością mocowania kasety, wykonanie z aluminiowych profili ekstrudowanych oraz elementów ze stali.

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania 230 V ~ 50 Hz
– moc 270 W
– pobór prądu 1,2 A
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 40 Nm
– prędkość obrotowa od 17 obr / min
– temperatura pracy: Poszycie-składanie/rozkładanie: od +5°C do + 40°C, konstrukcja nośna: od -30°C do + 50°C
– sterowanie bezprzewodowy pilot radiowy

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 99/ MW / 2021
Odporność na obciążenie wiatrem: Klasa 3 (132 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*

*przesłona od zewnątrz z oszkleniem referencyjnym typu C wg EN14501:2005; szczegółowe dane zależne od modelu tkaniny podano tabelarycznie na stronie internetowej Producenta
