Zadaszenie Lunaro Pomiar i Dane Techniczne

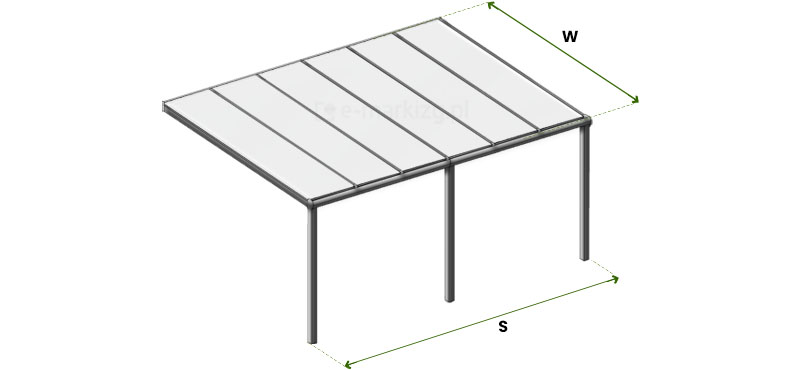

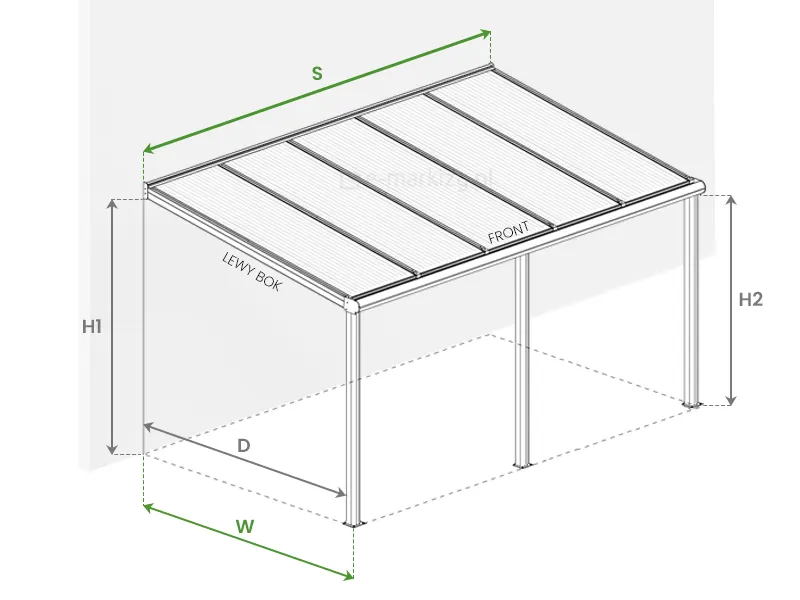

Rysunek techniczny i schemat wymiarowania zadaszenia tarasowego Lunaro przedstawiony w rzucie izometrycznym na białym tle. Grafika prezentuje konstrukcję przyścienną z dachem jednospadowym wykonanym z czterech podłużnych paneli poliwęglanowych osadzonych w aluminiowej ramie. Na schemacie naniesiono kluczowe parametry wymiarowe oznaczone literami i strzałkami pomocniczymi w kolorze zielonym i szarym. Litera S określa całkowitą szerokość konstrukcji wzdłuż ściany budynku, natomiast litera W wskazuje szerokość rozstawu słupów nośnych przy podłożu. Parametr D definiuje głębokość zadaszenia mierzoną od ściany do zewnętrznej krawędzi słupa frontowego. Wysokość montażowa przy elewacji oznaczona jest jako H1, natomiast wysokość frontowa konstrukcji wsporczej to H2, co obrazuje kąt nachylenia połaci dachowej. Na bocznej krawędzi dachu widnieje napis LEWY BOK, a na przedniej belce rynnowej napis FRONT, co ułatwia orientację przestrzenną modelu. Całość konstrukcji wspiera się na dwóch pionowych słupach z widocznymi stopami montażowymi do podłoża, a linie pomocnicze tworzą na ziemi prostokątny obrys rzutu pionowego zadaszenia.

4,06m – 2 podpory

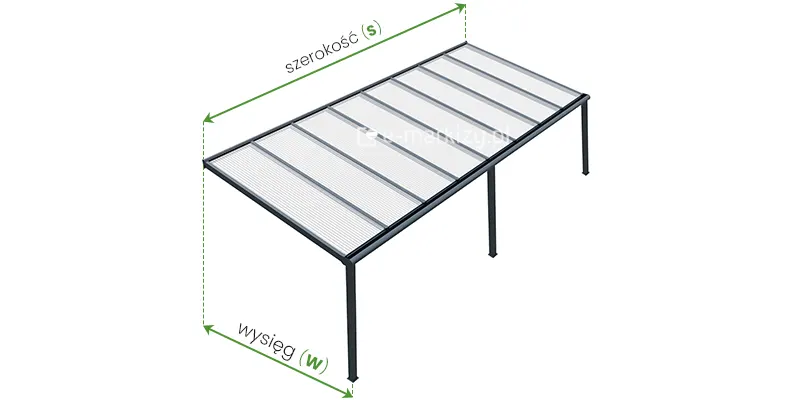

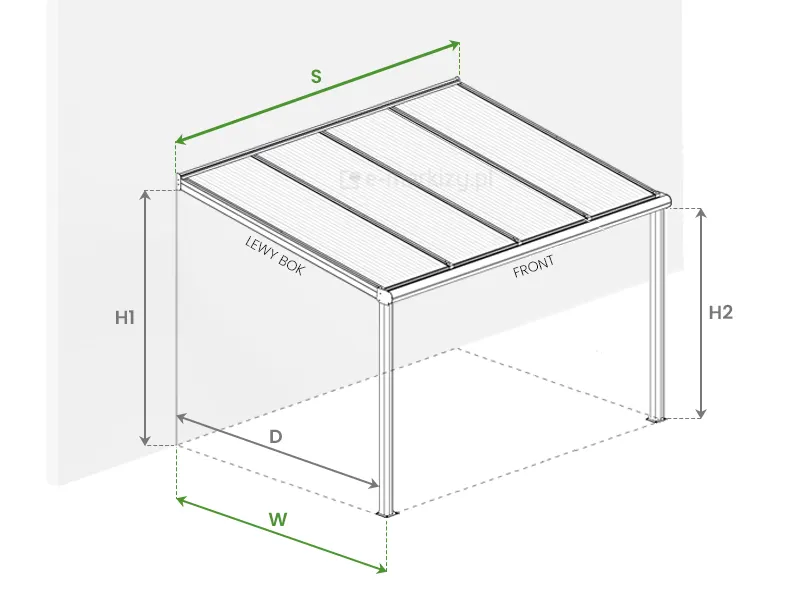

Schemat techniczny zadaszenia tarasowego Lunaro Bosco wykonanego z poliwęglanu przedstawia konstrukcję przyścienną wspartą na trzech pionowych słupach frontowych. Na rysunku szczegółowo naniesiono parametry wymiarowe niezbędne do montażu wiaty, gdzie litera S oznacza całkowitą szerokość zadaszenia mierzoną wzdłuż ściany budynku, natomiast litera W określa rozstaw skrajnych słupów nośnych. Głębokość konstrukcji mierzona od elewacji do krawędzi słupa została oznaczona symbolem D. Schemat uwzględnia również wysokości konstrukcji: H1 definiuje wysokość montażu profilu przyściennego na elewacji, a H2 wskazuje wysokość użytkową przy froncie zadaszenia. Połacie dachowe składają się z pięciu podłużnych paneli poliwęglanowych osadzonych w aluminiowej ramie z wyraźnie zaznaczonym spadkiem dachu w celu zapewnienia odpływu wody opadowej. Konstrukcja jest koloru ciemnoszarego lub antracytowego, a na profilach bocznych widnieją oznaczenia techniczne Lewy Bok oraz Front, ułatwiające orientację przestrzenną modelu. Podstawa słupów została wyposażona w stopy montażowe przeznaczone do przytwierdzenia do podłoża, co gwarantuje stabilność całej osłony tarasowej.

5,06 do 8,06m – 3 podpory

Do zamówienia zawsze podawana jest szerokość całkowita zadaszenia oraz jego wysięg:

S – szerokość całkowita
W – wysięg dachu

H2 – wysokość podpór bez podstawy
H1 – wysokość montażu do ściany

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

Zadaszenie Lunaro pomiar szerokości i wysięgu dla konstrukcji o dwóch podporach frontowych ukazany na schematycznym rysunku zadaszenia na białym tle. Pomiar szerokości ukazano ponad zadaszeniem, od krawędzi zewnętrznych belek prowadząc w górę przerywane linie, pomiędzy którymi umieszczono zieloną, dwukierunkową strzałkę. Nad strzałką napis "Szerokość (s)". Po lewej stronie zadaszenia, od krawędzi mocowania konstrukcji do ściany oraz od zewnętrznej krawędzi podpory przedniej poprowadzono w dół przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Nad strzałką napis "wysięg (W)".

Szerokość 4,06m

Szerokość 5,06m – 8,06m

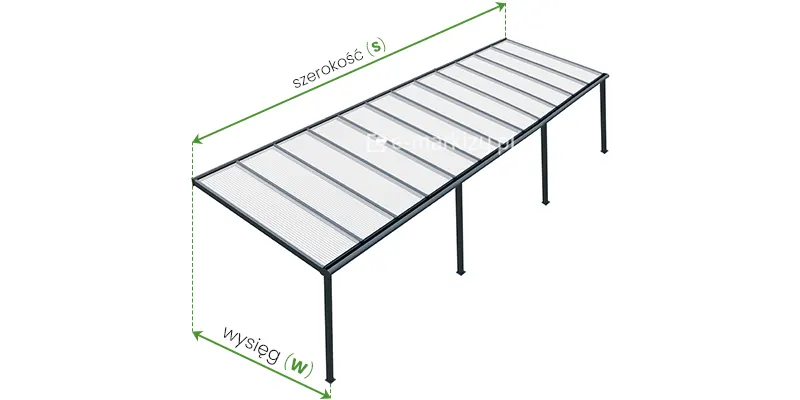

Trójwymiarowa wizualizacja techniczna prezentuje wielomodułowe zadaszenie tarasowe Lunaro Bosco z wypełnieniem z poliwęglanu, zamontowane w układzie przyściennym. Konstrukcja wsparta jest na czterech smukłych, pionowych słupach o kwadratowym przekroju, wykończonych w kolorze ciemnego antracytu. Dach wiaty składa się z dwunastu podłużnych paneli poliwęglanowych o mlecznym lub transparentnym zabarwieniu, które są osadzone w aluminiowych profilach dachowych. Na grafice naniesiono kluczowe parametry wymiarowe za pomocą zielonych linii pomocniczych i strzałek. Górna krawędź dachu przy ścianie została oznaczona jako szerokość (s), definiująca całkowity wymiar poziomy konstrukcji wzdłuż elewacji. Boczna krawędź zadaszenia, mierzona od ściany do frontowego słupa, posiada oznaczenie wysięg (w), określające głębokość wiaty. Całość konstrukcji charakteryzuje się nowoczesnym, minimalistycznym designem i jest przedstawiona pod kątem, co pozwala na jednoczesny wgląd w strukturę dachu oraz rozmieszczenie punktów podparcia. Panele dachowe są ułożone z zachowaniem stałego odstępu, a przednia krawędź dachu wykończona jest profilem rynnowym zintegrowanym z systemem odprowadzania wody.

Szerokość 9,06m – 12,06m

Rysunek techniczny przedstawiający schemat wymiarowania zadaszenia tarasowego z poliwęglanu Lunaro Bosco w przekroju bocznym montowanego do ściany budynku. Schemat zawiera kluczowe parametry konstrukcyjne oznaczone symbolami literowymi z przypisanymi strzałkami wymiarowymi wskazującymi na konkretne punkty budowy. Wysokość montażowa przy ścianie oznaczona jest symbolem H1 i mierzona od podłoża do dolnej krawędzi profilu przyściennego, natomiast całkowita wysokość elementu montażowego określona jest literami Z oraz U. Wysokość frontowa konstrukcji mierzona od podłoża do rynny zintegrowanej ze słupem nośnym oznaczona została symbolem H2 w kolorze zielonym. Na schemacie wyszczególniono głębokość całkowitą konstrukcji mierzoną wzdłuż krokwi dachowej jako parametr B oraz rzut poziomy głębokości od ściany do wewnętrznej krawędzi słupa oznaczony literą D. Szerokość całkowita mierzona od ściany do zewnętrznej krawędzi stopy słupa widnieje pod symbolem W. Grafika ilustruje nachylenie połaci dachowej względem ściany nośnej oraz pionowe ustawienie słupa wsporczego zakończonego płaską stopą montażową na dolnym poziomie.

Zadaszenie Lunaro Pomiar wysięgu zadaszenia poliwęglanowego

Pomiar zadaszenia w zakresie wysięgu wymaga uwzględnienia spadku konstrukcji. W zależności od wybranej wartości wysięgu jego całkowity wymiar będzie nieco większy, co wynika z budowy konstrukcji zadaszenia.

W – od 255cm od 603cm

B – długość belki

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

H2 – wysokość podpór bez podstawy

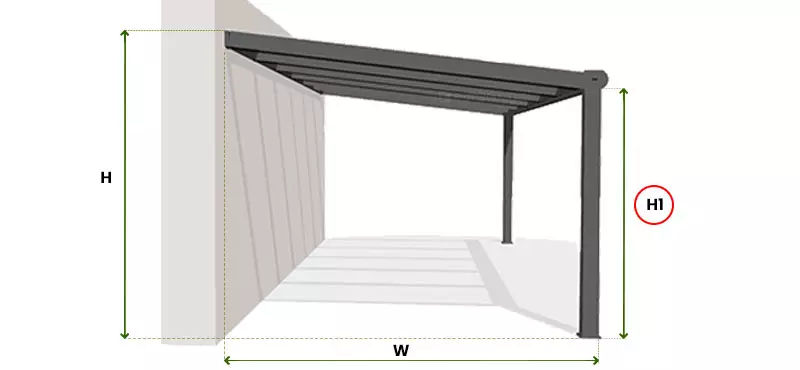

H1 – wysokość montażu do ściany (od podłoża do dołu uchwytu ściennego U)

Wysokość montażu przy ścianie H1 uzależniona jest od wysokości przednich podpór H2.

Podstawa (stopa) ma 8mm.

Szczegółowy rysunek techniczny w powiększeniu prezentujący węzeł konstrukcyjny mocowania zadaszenia Lunaro Bosco do ściany budynku wraz z podaniem konkretnych wartości milimetrowych. Przekrój poprzeczny ukazuje profil przyścienny pełniący funkcję uchwytu ściennego, w którym osadzona jest belka startowa zadaszenia pod lekkim skosem. Schemat wskazuje na obecność dedykowanej zaślepki uchwytu, która estetycznie maskuje punkt styku konstrukcji z elewacją i chroni przed zaciekami. Na grafice naniesiono precyzyjne wymiary pionowe: całkowita wysokość profilu montażowego wraz z maskownicami wynosi Z równą 185 mm, natomiast wysokość światła otworu montażowego określona zieloną strzałką wynosi U równą 149 mm. Poniżej profilu znajduje się oznaczenie H1 wskazujące na kontynuację wymiaru wysokości montażowej w dół do poziomu podłoża. Całość rysunku wykonana jest w formie czarnego rysunku liniowego na białym tle z zielonymi akcentami dla kluczowych wymiarów użytkowych.

Pomiar wysokości montażu z uwzględnieniem uchwytów ściennych z zaślepką

U – wysokość uchwytu ściennego = 149 mm
Z – wysokość zaślepki uchwytu ściennego = 185 mm

H1 – wysokość montażu do ściany liczona jest od podłoża do dołu uchwytu ściennego U

Pomiar zadaszenia – Zestawienie wymiarów zadaszenia dla wysokości standardowej H2=250cm

Przy podporach o standardowej wysokości 250 cm, wielkości różnych elementów zadaszenia będą zmienne w zależności od wybranego wysięgu. Szczegółowe zestawienie wymiarów poszczególnych części zaprezentowano w poniższej tabeli.

Wysięg (W)	Długość Belki (B)	Odległość od tylnej części profilu ściennego do wewnętrznej strony słupa (D)	Wysokość od ziemi do dolnej części profilu rynny (H2) (bez podstawy)	Wysokość od ziemi do dolnej części profilu ściennego (H1)	Wymiary podpory
2.553 m	2470 mm	2443 mm	2500 mm	2886 mm	110 x 110 mm
3.047 m	2970 mm	2937 mm	2500 mm	2964 mm	110 x 110 mm
3.541 m	3470 mm	3431 mm	2500 mm	3042 mm	110 x 110 mm
4.034 m	3970 mm	3924 mm	2500 mm	3120 mm	110 x 110 mm
6.039 m	6000 mm	5929 mm	2500 mm	3438 mm	110 x 110 mm

Zadaszenie Lunaro Dane Techniczne

Zbliżenie na górny narożnik aluminiowej konstrukcji zadaszenia tarasowego Lunro w kolorze antracytowym. Widoczny jest punkt łączenia poziomej belki rynnowej z pionowym słupem nośnym o kwadratowym przekroju oraz zamontowaną powyżej krokwią dachową. W profilach aluminiowych osadzona jest płyta poliwęglanu komorowego o wyraźnej, liniowej strukturze wewnętrznej. Elementy konstrukcyjne mają matowe wykończenie i są połączone przy pomocy systemowych śrub. Tło zdjęcia stanowi czyste, jasnobłękitne niebo, które kontrastuje z ciemną kolorystyką stelaża.

Ilość podpór zadaszenia

W zależności od szerokości zadaszenia liczba podpór, na których będzie ono montowane będzie zmienna. Poniżej znajdziesz zestawienie liczby podpór przy danej szerokości zadaszenia Lunaro:

• 2 podpory – 4,06m
• 3 podpory – 5,06 do 8,06m
• 4 podpory – 8,06 do 12,06m

Zdjęcie prezentuje szeroką perspektywę spod nowoczesnego zadaszenia tarasowego, które zostało w pełni zabudowane szklanymi panelami przesuwnymi, tworząc funkcjonalny ogród zimowy. Dach konstrukcji w kolorze antracytowym wypełniają panele z poliwęglanu komorowego w kolorze mlecznym, które są podtrzymywane przez równolegle rozmieszczone krokwie. Wewnątrz, na tarasie wyłożonym ciemnoszarymi płytami, znajdują się dwa drewniane stoły z krzesłami oraz dekoracyjne wazony z kolorowymi kwiatami. Przez transparentne ściany widać przydomowy ogród z zadbanym trawnikiem i drewnianym ogrodzeniem, a całość dopełnia widok błękitnego nieba z białymi chmurami.

Plexi na dach

Zadaszenia poliwęglanowe, w których wykorzystuje się poliwęglan komorowy, posiadają rowkową konstrukcję przypominającą strukturę plastra miodu.

• Poliwęglan Przejrzysty
• Poliwęglan Opalowy
• Poliwęglan Solar-Control
• Poliwęglan Ultra-Przejrzysty

Wybór odpowiedniego rodzaju poliwęglanu może wpłynąć na właściwości, jakimi będzie się wyróżniała zabudowa tarasu. Poliwęglan przejrzysty zapewnia maksymalny dostęp naturalnego światła i sprawia, że przestrzeń pod zadaszeniem Lunaro wydaje się wyjątkowo jasna i przestronna. Poliwęglan opalowy pozwala na uzyskanie zabudowy tarasu o półprzezroczystym, mlecznym zadaszeniu. Ten rodzaj poliwęglanu zapewnia efektywne rozproszenie światła, dzięki czemu przestrzeń zadaszonego tarasu jest jednocześnie dobrze doświetlona i chroniona przed nadmiernym nagrzewaniem.

Poliwęglan Solar Control to rozwiązanie dla osób poszukujących bardziej zaawansowanych technologicznie rozwiązań. Płyta poliwęgalnowa Solar Control skutecznie redukuje przenikanie promieni podczerwonych, a co za tym idzie zmniejsza efekt cieplarniany wewnątrz zamkniętego pomieszczenia, zapewniając optymalną temperaturę pod zadaszeniem Lunaro.

Jeśli szukasz maksymalnej przejrzystości wybierz poliwęglan Ultra-Przejrzysty. Posiada on właściwości poliwęglanu komorowego przejrzystego, jednak dzięki szerszym kanałom oraz bardziej otwartej strukturze przepuszcza on więcej światła niż klasyczny poliwęglan przejrzysty.

W zależności od sposobu użytkowania zadaszonej przestrzeni i stopnia nasłonecznienia miejsca montażu, przepuszczalność promieni słonecznych może być różna. Bardzo popularną opcją jest np. zastosowanie poliwęglanu oraz wyposażenie dodatkowo konstrukcji w elektryczne poziome rolety przeciwsłoneczne, które mogą być w dowolnej chwili rozwinięte, także tylko na część zadaszonej powierzchni.

Wytrzymałość poliwęglanu na obciążenie

materiał	wytrzymałość na nacisk (kg/m²)
poliwęglan komorowy	60-150
poliwęglan lity	100-200
szkło hartowane	50-100
pleksa (PMMA)	30-50
blacha trapezowa	80-120

Wytrzymałość poliwęglanu na obciążenie

materiał	wytrzymałość na nacisk (kg/m²)
poliwęglan komorowy	60-150
poliwęglan lity	100-200
szkło hartowane	50-100
pleksa (PMMA)	30-50
blacha trapezowa	80-120

Zestawienie rodzajów poliwęglanu w Zadaszeniu Lunaro

Poliwęglan jest materiałem niezwykle odpornym na obciążenia i uderzenia. Sprawia to, że doskonale sprawdza się on we wszelkiego rodzaju zadaszeniach. Jak pokazuje powyższa tabela, poliwęglan komorowy wytrzyma obciążenie rzędu 60-150 kg na metr kwadratowy. Poliwęglan lity z kolei aż 100-200 kg na metr kwadratowy. Dane te wyraźnie pokazują, że zadaszenia poliwęglanowe są odporne na obciążenie śniegiem. Jeśli potrzebujesz więcej informacji w tym zakresie – sprawdź nasz wpis na blogu: Czy poliwęglan na dach jest odporny na śnieg?

Cecha / Poliwęglan rodzaj	Poliwęglan transparent	Poliwęglan opal	Poliwęglan solar-control	Poliwęglan ultra-transparent
Przepuszczalność światła (%)	64	45	50
Współczynnik przenikania ciepła (U=W/m2K)	2,0	2,0	2,0	2,0
Przepuszczalność energii (%) Total solar energy transmitance			51
Redukcja hałasu (dB)	19	19	19	19
Grubość (mm)	16	16	16	16
Nominalne obciążenie, wytrzymałość na nacisk (g/m2)	2400-2700	2400-2700	2400-2700	2400-2700
Widoczność zanieczyszczeń na dachu	trochę	niewiele
Widoczność kondensacji pary wodnej	tak	niewiele

Zdjęcia poliwęglanu bezbarwnego

Bezbarwny

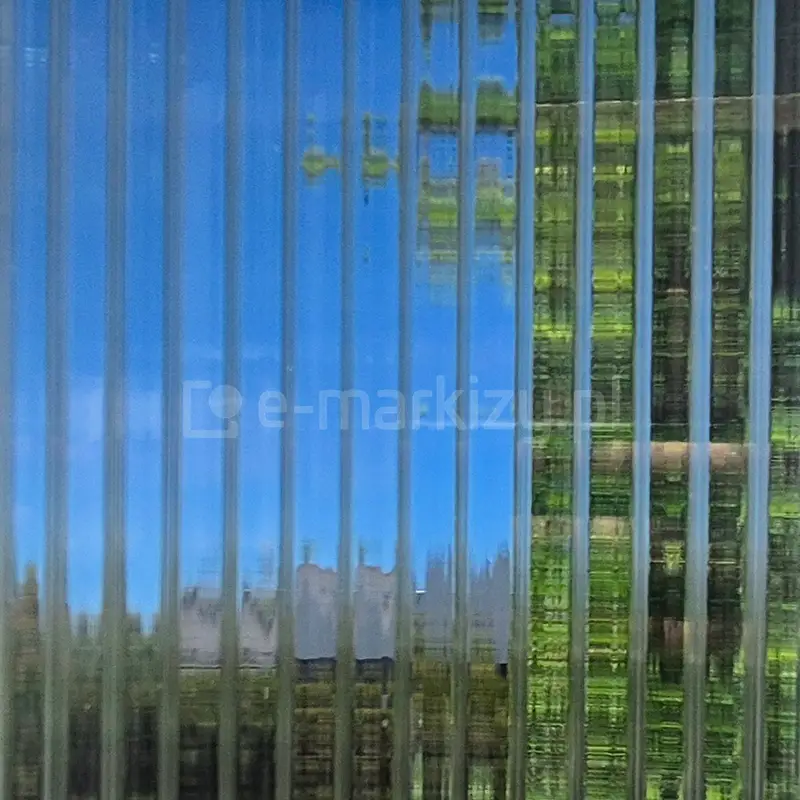

Detal bezbarwnego poliwęglanu przedstawiony w ujęciu z góry, z wyraźnie widoczną, całkowicie przezroczystą taflą oraz komorową strukturą odsłoniętą na bocznej krawędzi. Transparentny materiał zapewnia wysoką przepuszczalność światła i minimalne zniekształcenia optyczne, jednocześnie zachowując lekkość i stabilność typową dla płyt komorowych.

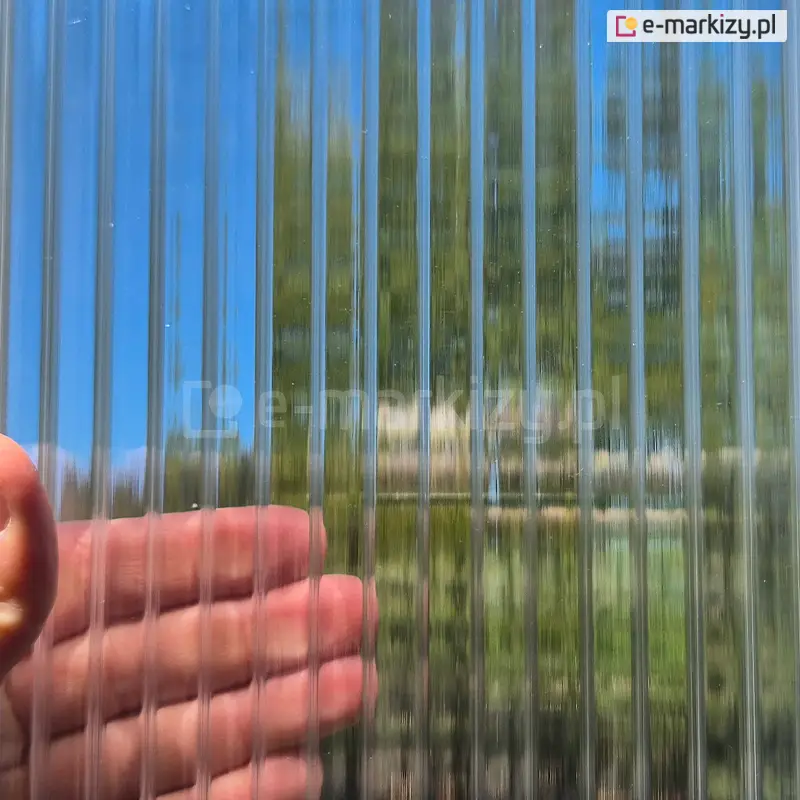

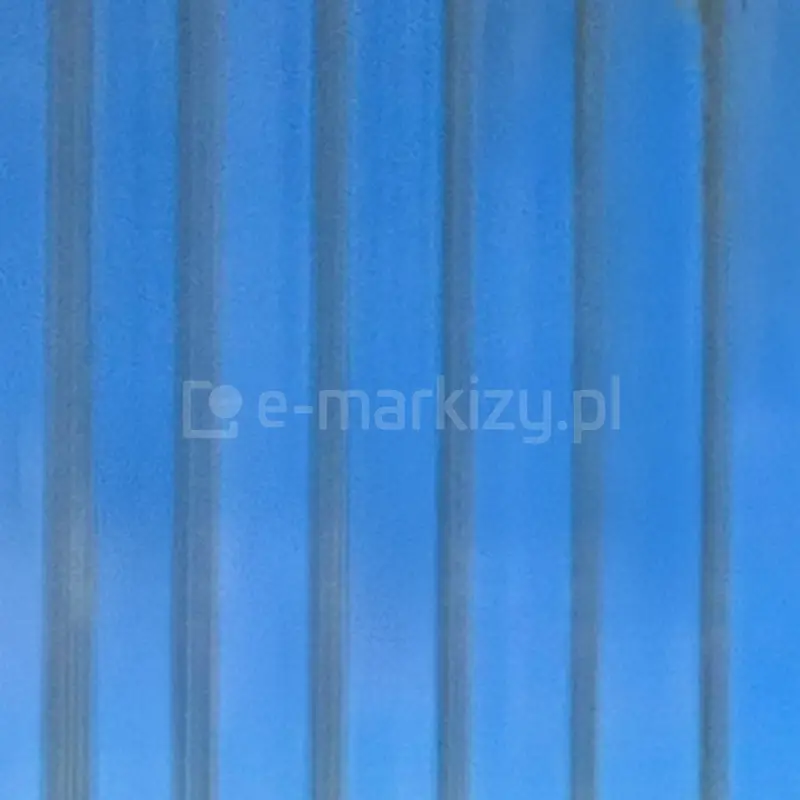

Zbliżenie na strukturę poliwęglanu bezbarwnego, ukazujące równoległe komory wewnętrzne widoczne przez przezroczystą powierzchnię panelu. Przegrody komorowe tworzą liniowy, uporządkowany układ odpowiadający za sztywność i izolacyjność płyty, a całkowita przejrzystość materiału pozwala obserwować geometrię profilu bez zniekształceń optycznych.

Zdjęcia poliwęglanu opal

Opalowy

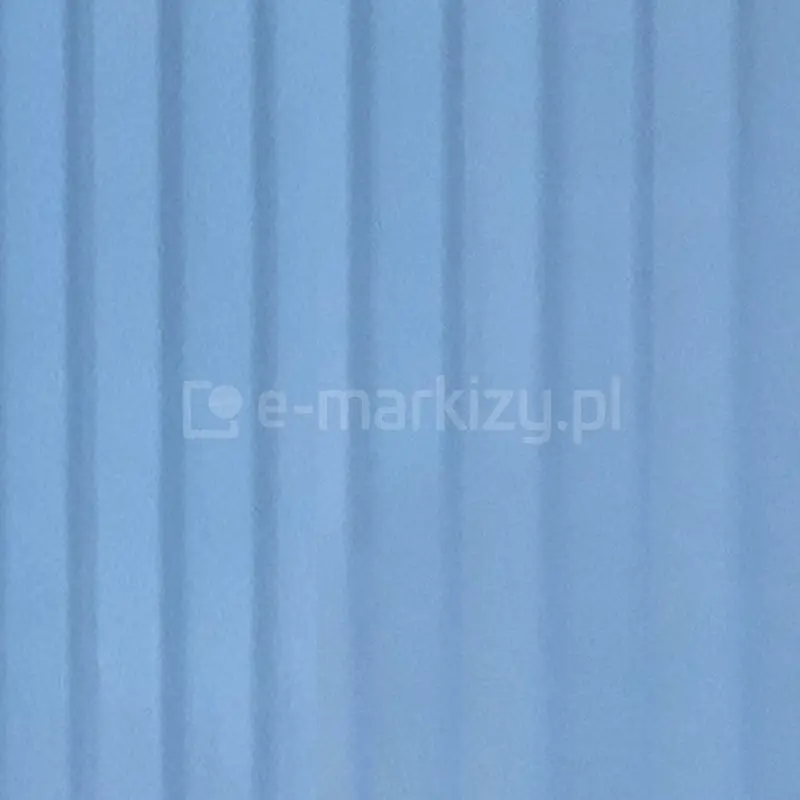

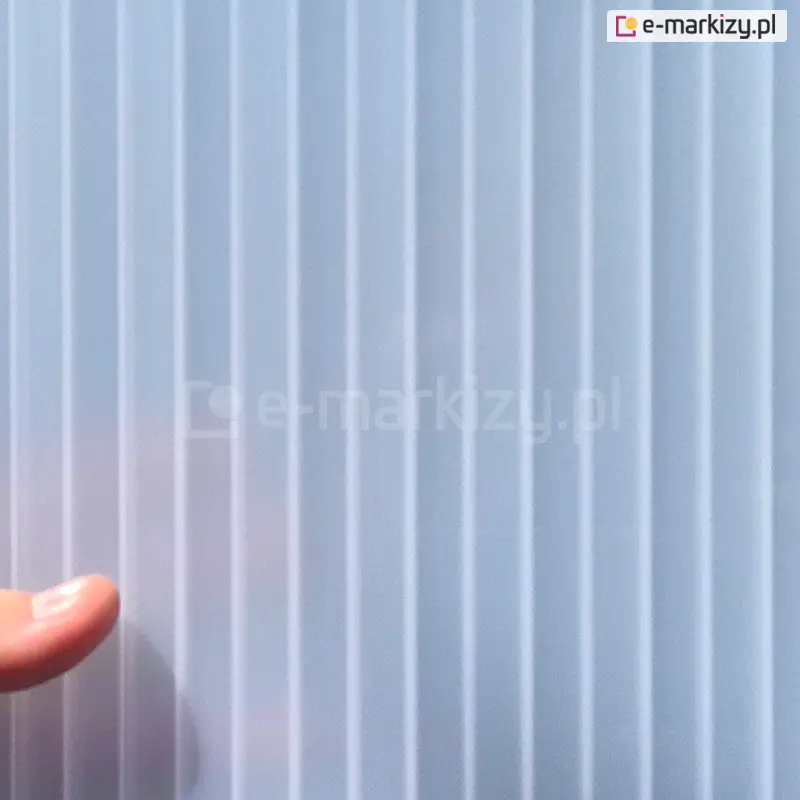

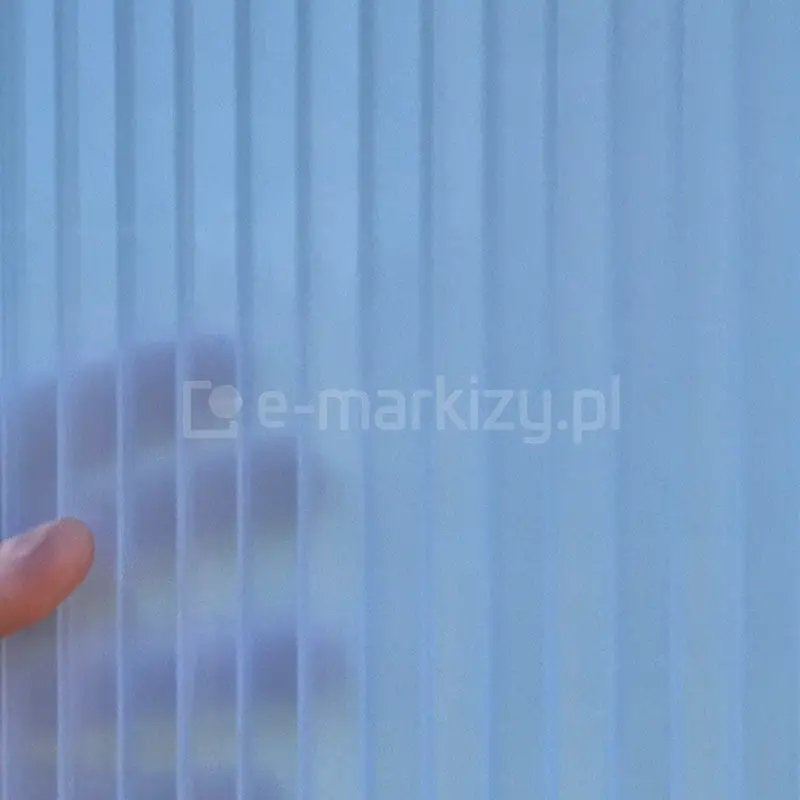

Detal struktury poliwęglanu opalowego przedstawiony z góry – widoczne są wielokomorowe przegrody oraz matowa, opalizująca warstwa zewnętrzna. Układ komór wskazuje na zwiększoną stabilność panelu, a opalowe wykończenie zapewnia miękkie rozproszenie światła bez bezpośredniej widoczności przez materiał.

Zdjęcia poliwęglanu solar

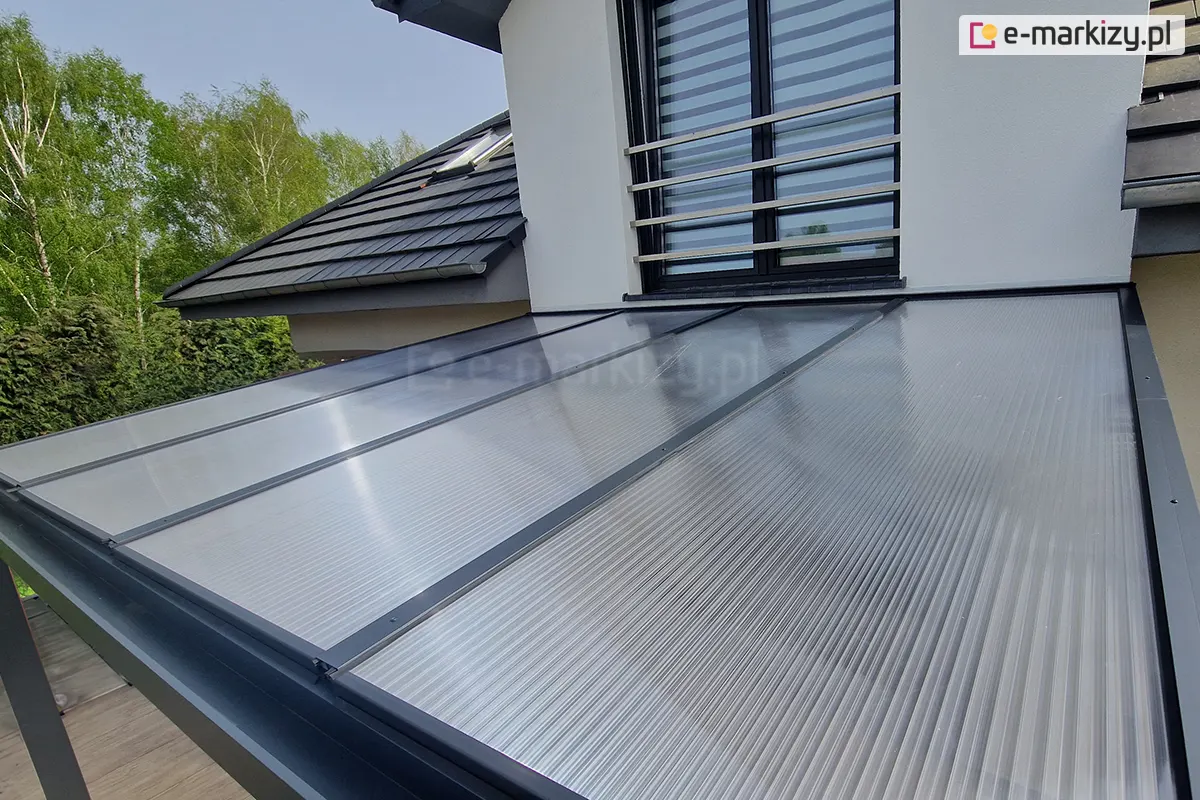

Poliwęglan Solar w formie płyty komorowej osadzonej w profilu montażowym. Na zdjęciu widać strukturę komorową oraz równomiernie przepuszczającą światło powierzchnię, wykorzystywaną w dachach pergoli dzięki lekkości, dużej odporności i właściwościom termoizolacyjnym.

Solar-Control

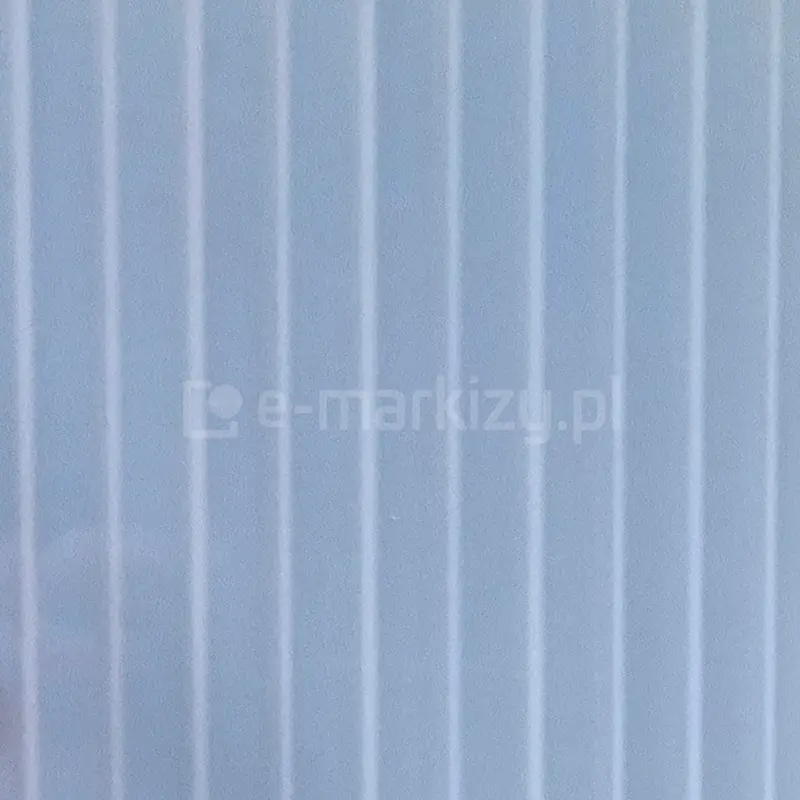

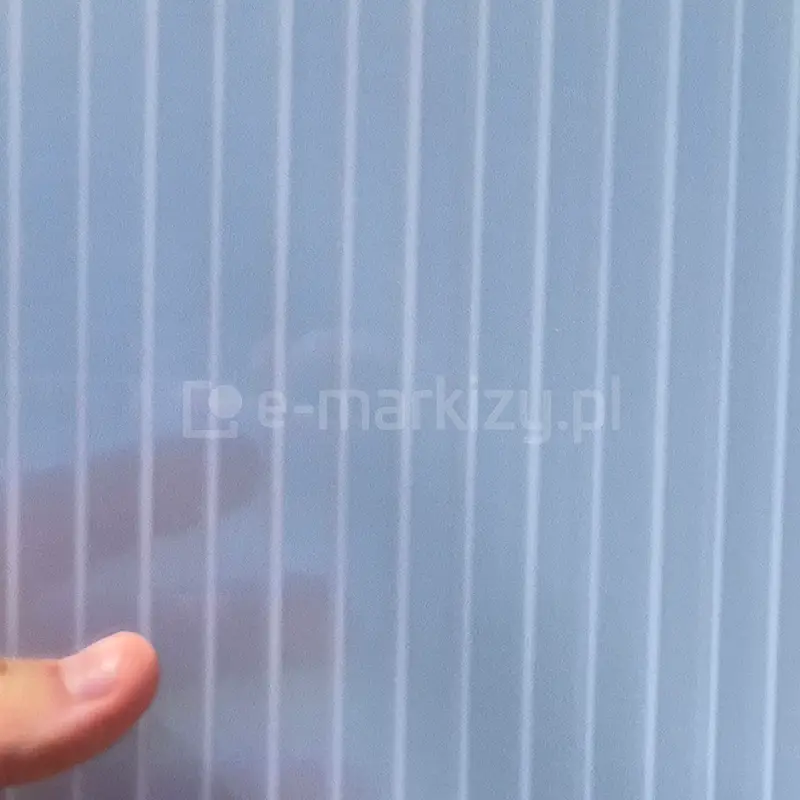

Zbliżenie na poliwęglan komorowy typu „solar” – materiał wykorzystywany jako wypełnienie zadaszeń tarasowych. Struktura panelu doskonale rozprasza światło, redukując nagrzewanie przestrzeni pod zadaszeniem. Na zdjęciu widoczna jest powierzchnia poliwęglanu z charakterystyczną warstwą odbijającą promienie słoneczne, co zapewnia komfort cieplny i skuteczną ochronę przed UV. Idealne rozwiązanie dla nowoczesnych pergoli i daszków.

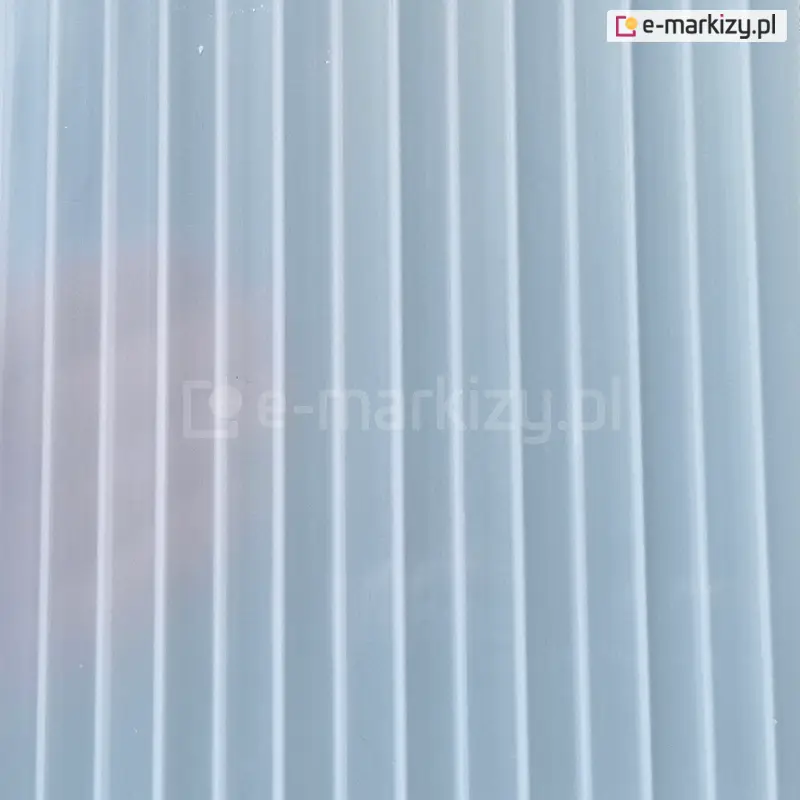

Detal powierzchni poliwęglanu Solar – uwidoczniona warstwowa budowa komorowa oraz faktura o właściwościach rozpraszających. Materiał stosowany w dachach pergoli i zadaszeń dzięki lekkości, trwałości i efektywnej transmisji światła.

Zdjęcia poliwęglanu ultra

Ultra-Przejrzysty

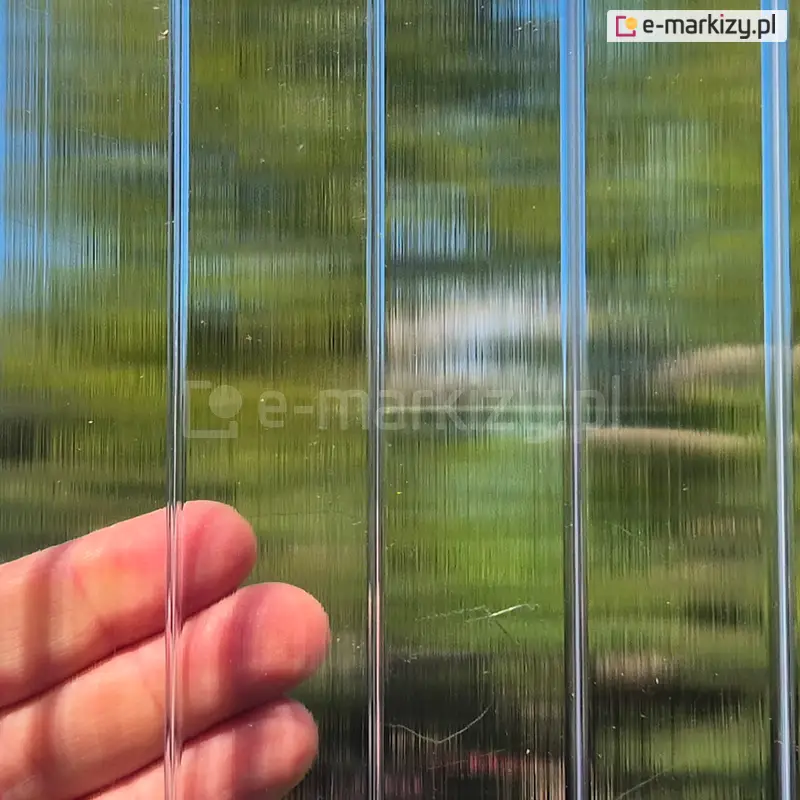

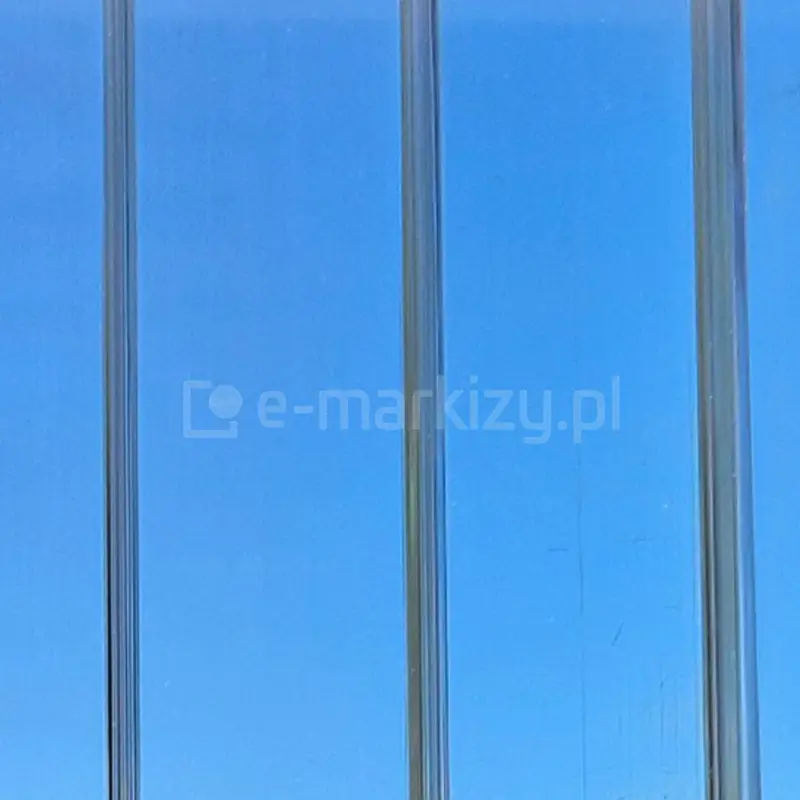

Detal ultra przejrzystej płyty poliwęglanowej Ultra z wyraźnie zaznaczoną, wielokomorową geometrią. Przezroczysta powierzchnia zapewnia intensywną transmisję światła, a wzmocnione przegrody podnoszą stabilność i trwałość panelu, stosowanego w zaawansowanych zadaszeniach oraz pergolach wymagających zwiększonej odporności.

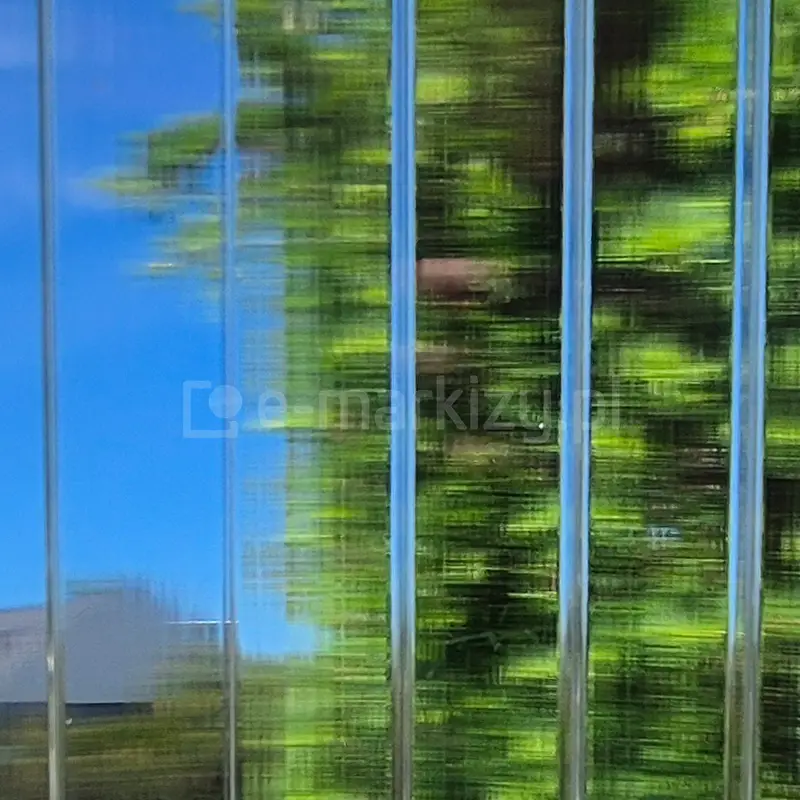

Zbliżenie na ultra przejrzystą strukturę poliwęglanu Ultra, ukazujące jego wielokomorową budowę. Widoczne równoległe przegrody zwiększają sztywność i odporność na obciążenia, a wysoka przejrzystość materiału zapewnia intensywne przenikanie światła, co czyni go efektywnym rozwiązaniem do nowoczesnych systemów zadaszeń.

Dwa ujęcia rynny zadaszenia Lunaro Bosco. Po lewej rynna o klasycznym kształcie stanowiąca element konstrukcji w kolorze kremowym. Pod nią napis "rynna klasyczna" z pogrubieniem drugiego słowa i podkreśleniem go grubą zieloną kreską. Po prawej rynna zaokrąglona, stanowiąca element nowoczesnej konstrukcji w kolorze antracytowym. Pod nią napis "rynna okrągła" z pogrubionym drugim słowem i podkreśleniem go grubszą zieloną kreską.

Styl klasyczny lub styl nowoczesny

Styl klasyczny posiada falistą rynnę, a styl okrągły zaokrągloną rynnę.

Gotowy projekt zadaszenia tarasu Lunaro wykonany jest w jednej z dwóch wersji stylistyki wykończenia konstrukcji do wyboru. Różnią się one wykończeniem profilu rynny – prezentowanym na zdjęciu.

W zależności od wybranego stylu wykończenia zadaszenia Lunaro inne będą wymiary rynny oraz profila maskującego:

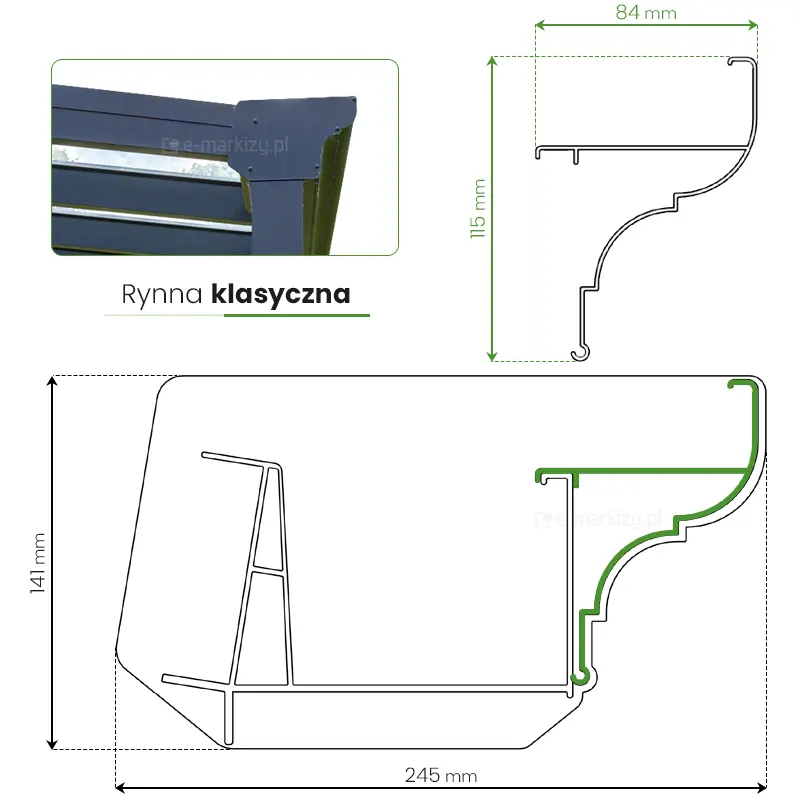

Grafika techniczna przedstawia szczegółową specyfikację rynny klasycznej dedykowanej do zadaszenia tarasowego Lunaro Bosco, składającą się z fotografii poglądowej oraz rysunków projektowych. W lewym górnym rogu widnieje zdjęcie detalu w kolorze antracytowym, ukazujące narożne połączenie rynny z maskownicą i konstrukcją dachu, zamontowane przy użyciu widocznych nitów. Poniżej znajduje się napis Rynna klasyczna z zielonym podkreśleniem. Prawa górna część grafiki prezentuje przekrój poprzeczny samego profilu rynny o ozdobnym, schodkowym kształcie, z naniesionymi wymiarami: wysokość profilu wynosi 115 mm, a jego szerokość to 84 mm. Dolna część ilustracji to kompleksowy schemat techniczny złożenia rynny z frontowym profilem nośnym wiaty. Całkowita szerokość tego modułu wynosi 245 mm, natomiast jego wysokość to 141 mm. Zewnętrzny, dekoracyjny kontur rynny został wyróżniony grubą zieloną linią, podkreślającą jej charakterystyczny profil na tle technicznego rysunku wewnętrznych komór i użebrowania aluminium. Całość przygotowana jest na białym tle, co zapewnia wysoką czytelność detali konstrukcyjnych systemu odprowadzania wody.

• Rynna klasyczna 245x141mm • Profil maskujący rynny klasycznej 84x115mm

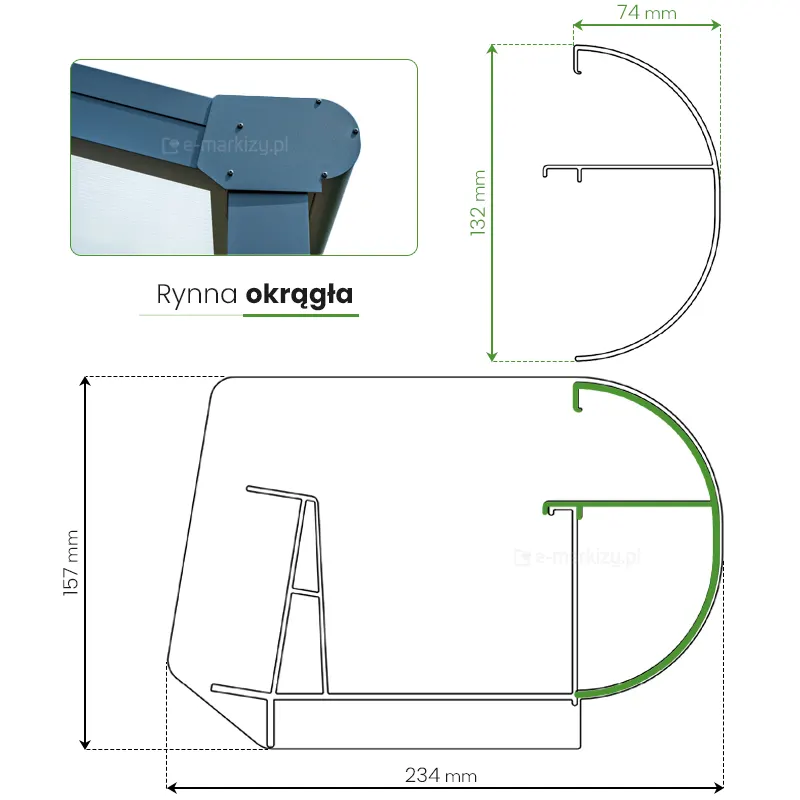

Rysunek techniczny oraz zdjęcie detalu prezentują specyfikację rynny okrągłej stosowanej w zadaszeniu poliwęglanowym Lunaro Bosco. W lewym górnym rogu znajduje się fotografia rzeczywistego elementu konstrukcyjnego w kolorze antracytowym, przedstawiająca miejsce styku rynny z profilem dachowym oraz pionową maskownicą narożną zamontowaną za pomocą nitów. Główną część grafiki stanowią schematy przekroju poprzecznego profili aluminiowych wraz z naniesionymi wymiarami w milimetrach. Górny schemat ukazuje sam profil rynny o półkolistym kształcie, którego wysokość wynosi 132 mm, a szerokość mierzona od krawędzi do najdalszego punktu łuku to 74 mm. Dolny, bardziej rozbudowany rysunek techniczny, przedstawia złożenie rynny z profilem czołowym konstrukcji. Całkowita szerokość tego modułu wynosi 234 mm, natomiast jego wysokość całkowita to 157 mm. Zielona linia na schemacie podkreśla zewnętrzny, zaokrąglony kontur rynny, kontrastując z wewnętrznym użebrowaniem i komorami profilu nośnego, które zapewniają sztywność konstrukcji i efektywne odprowadzanie wody deszczowej. Całość przygotowana jest w czytelnej formie projektowej na białym tle, co pozwala na precyzyjne zrozumienie budowy systemu rynnowego wiaty.

• Rynna okrągła 234x157mm • Profil maskujący rynny okrągłej 74x132mm

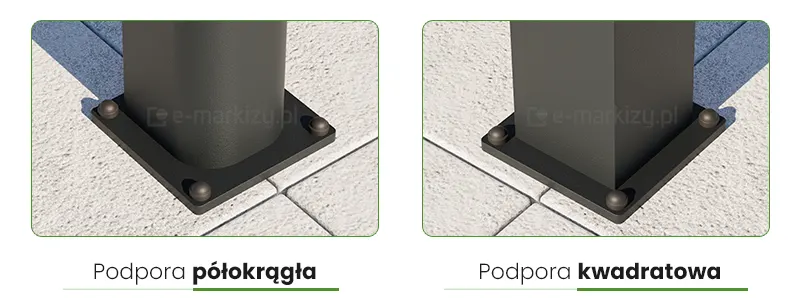

Dwa warianty podpór systemu Bosco Lunaro zaprezentowane w zestawieniu porównawczym, zamocowane do tej samej powierzchni z płytek gresowych w jasnobeżowym kolorze: z lewej profil o łagodnie zaokrąglonym froncie, z prawej profil o prostym, bardziej kanciastym kształcie. Zdjęcie podkreśla kontrast między oboma liniami wzorniczymi, pokazując różnice w przekroju, geometrii i charakterze wykończenia materiału. Pod podporą z lewej strony napis "podpora półokrągła" z pogrubieniem i podkreśleniem zieloną linią drugiego słowa. Pod podporą z prawej strony napis "podpora kwadratowa" z pogrubieniem i podkreśleniem zieloną linią drugiego słowa.

Kształt podpór

Kształt kwadratowych podpór to najlepsze rozwiązanie do montażu dodatkowych osłon bocznych lub frontowych. Wynika to z zaokrąglenia klasycznych słupków oraz ich szerokości.

• Podpora 110x110mm
• Grubość aluminium 2mm

• Stopa podpory 155x155mm
• Grubość aluminium 8mm

Grafika techniczna przedstawia szczegółową specyfikację podpory półokrągłej oraz stopy montażowej stosowanej w zadaszeniu Lunaro Bosco, łącząc wizualizacje 3D z rysunkami projektowymi. W górnej i środkowej części po prawej stronie umieszczono zdjęcia detali w kolorze antracytowym, obrazujące rzeczywisty wygląd słupa przytwierdzonego do jasnego podłoża za pomocą kwadratowej stopy z czterema ozdobnymi nakrętkami maskującymi śruby. Schemat techniczny przekroju słupa wskazuje, że ma on kształt litery U z domkniętą tylną ścianą, o wymiarach zewnętrznych 110 mm na 110 mm, przy czym część prostokątna ma wysokość 80 mm, a pozostałe 30 mm stanowi półkoliste zaokrąglenie. Dodatkowy detal w okręgu precyzuje, że grubość ścianki aluminiowej profilu wynosi 2 mm. Dolny schemat prezentuje rzut z góry stopy podpory o wymiarach zewnętrznych 155 mm na 155 mm, z rozstawem otworów montażowych wynoszącym 129 mm. Wewnątrz obrysu stopy widnieje zielony napis podpora półokrągła. Kolejny detal pomocniczy wskazuje, że grubość podstawy stopy montażowej wynosi 8 mm. Całość dokumentacji jest przedstawiona w czytelny sposób na białym tle z wykorzystaniem czarnych i zielonych linii wymiarowych.

Grafika techniczna zawiera szczegółowe dane projektowe oraz wizualizację podpory kwadratowej i stopy montażowej stosowanej w konstrukcji zadaszenia Lunaro Bosco. W górnej części oraz w mniejszym kadrze po prawej stronie znajdują się zdjęcia rzeczywistego elementu w kolorze antracytowym, przedstawiające pionowy słup o ostrych krawędziach utwierdzony do jasnego podłoża tarasowego za pomocą kwadratowej podstawy z czterema ozdobnymi maskownicami śrub. Centralny schemat techniczny prezentuje przekrój poprzeczny słupa, który jest kwadratem o wymiarach boku 110 mm na 110 mm, a powiększony detal w okręgu precyzuje, że grubość ścianki profilu aluminiowego wynosi 2 mm. Dolna część grafiki to rzut z góry stopy podpory o wymiarach zewnętrznych 155 mm na 155 mm, z zaznaczonym rozstawem otworów montażowych wynoszącym 129 mm. Wewnątrz obrysu stopy umieszczono zielony napis podpora kwadratowa. Dodatkowy schemat w dolnym prawym rogu informuje, że grubość stalowej lub aluminiowej podstawy stopy wynosi 8 mm. Całość dokumentacji utrzymana jest w czytelnej stylistyce inżynieryjnej na białym tle, wykorzystując czarne linie konturowe oraz zielone elementy wyróżniające kluczowe wymiary i nazewnictwo.

W przypadku chęci montażu na stopach, do wysokości należy doliczyć wysokość stopy – 8mm.

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny profilu rynny stosowanego w systemie zadaszenia tarasowego Lunaro Bosco. Schemat ukazuje wewnętrzną strukturę elementu wykonanego z aluminium, z wyraźnie zaznaczonymi komorami wzmacniającymi po lewej stronie, które tworzą sztywną konstrukcję nośną dla przedniej części wiaty. Na grafice naniesiono kluczowe wymiary techniczne w milimetrach: całkowita szerokość podstawy profilu wynosi 128 mm, natomiast wysokość przedniej krawędzi rynny to 85 mm. Prawa krawędź profilu zakończona jest charakterystycznym zagięciem skierowanym do wewnątrz, pełniącym funkcję estetycznego rantu oraz elementu usztywniającego. Całość rysunku została wykonana za pomocą czarnych linii konturowych na białym tle, co zapewnia doskonałą czytelność detali konstrukcyjnych i ułatwia zrozumienie budowy systemu odprowadzania wody w omawianym modelu zadaszenia.

Zadaszenie Tarasowe Lunaro Pomiar rynny

• Rynna odpływowa 128x85mm

Profile maskujące typu Click

• Aluminiowy Profil 95x60mm z miejscem na wzmocnienie stalowe

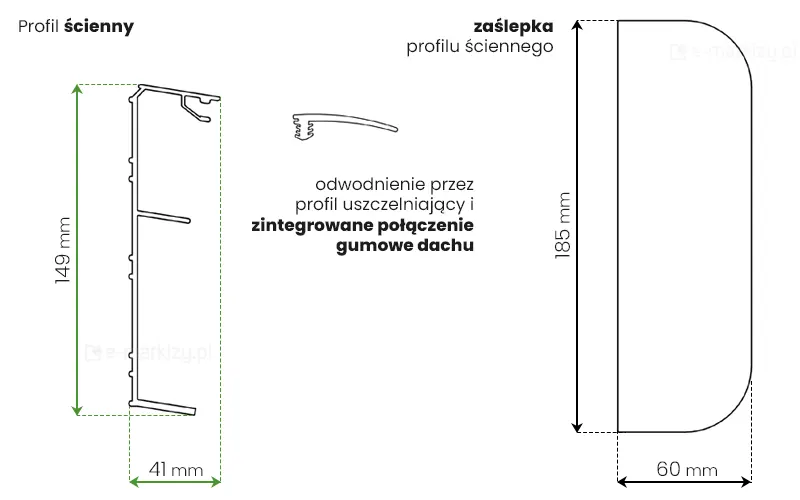

Grafika techniczna przedstawia szczegółową specyfikację profilu ściennego oraz odpowiadającej mu zaślepki, stosowanych w systemie zadaszenia Lunaro Bosco. Po lewej stronie widnieje rysunek techniczny przekroju poprzecznego profilu ściennego o złożonej geometrii z wewnętrznymi wypustkami, którego wysokość wynosi 149 mm, a szerokość 41 mm. Centralną część grafiki zajmuje przekrój mniejszego profilu uszczelniającego wraz z opisem informującym o odwodnieniu przez profil uszczelniający i zintegrowanym połączeniu gumowym dachu. Prawa strona ilustracji prezentuje boczny widok zaślepki profilu ściennego o charakterystycznym, zaokrąglonym kształcie górnej i dolnej krawędzi. Wymiary zaślepki zostały określone na 185 mm wysokości oraz 60 mm szerokości. Całość schematu została wykonana z użyciem czarnych linii konturowych i zielonych linii wymiarowych na czystym, białym tle, co zapewnia precyzyjne przedstawienie komponentów montażowych wiaty.

Profil ścienny i zaślepka

• Profil ścienny 41x149mm
• Zaślepka profilu ściennego 60x185mm

Odwodnienie przez profil uszczelniający i zintegrowane połączenie gumowe dachu

Lunaro Dane Techniczne – komponenty zadaszenia

Schemat techniczny w rzucie aksonometrycznym przedstawia widok eksplodujący (z rozstrzelonymi elementami) zadaszenia tarasowego Lunaro Bosco, ukazujący wszystkie komponenty składowe niezbędne do montażu konstrukcji. Każdy element został oznaczony numerem w zielonym okręgu, co pozwala na precyzyjną identyfikację części: numer 1 wskazuje profil ścienny montowany do elewacji, natomiast numery 14 i 12 odnoszą się do paneli poliwęglanowych oraz profili dachowych tworzących połacie dachu. Konstrukcja wsparta jest na trzech pionowych słupach nośnych (numer 10), pod którymi widoczne są systemowe fundamenty lub stopy montażowe (numery 6 i 7) wraz z elementami łączącymi (numer 8). Przednia część zadaszenia ukazuje zintegrowany system rynnowy składający się z profilu rynny (numer 2), profilu maskującego (numer 5) oraz zakończeń i uszczelek (numery 3, 24, 21). Schemat szczegółowo prezentuje również drobne akcesoria montażowe, takie jak zaślepki profili (numer 23), systemy uszczelnień gumowych (numery 15, 16, 17, 18, 20) oraz rury odpływowe (numer 9) z łącznikami (numer 4), które są ukryte wewnątrz słupów nośnych. Całość ilustracji wykonana jest czarną linią konturową na białym tle, tworząc kompleksowy przewodnik po strukturze modularnej wiaty, ułatwiający zrozumienie wzajemnych powiązań między aluminiowymi profilami a wypełnieniem z poliwęglanu.

01. Profil ścienny
02. Profil rynny
03. Przedłużenie rynny (Opcja)
04. Łapacz liści
05. Pokrywa rynny okrągłej
05A. Klasyczna pokrywa rynny
06. Podstawa betonowa (Opcja) ze śrubą sześciokątną M8x40 i podkładką
07. Podstawa betonowa z odpływem wody deszczowej (Opcja) ze śrubą sześciokątną M8x40 i podkładką
08. Kolanko odpływu wody deszczowej 90°
08A. Rękaw odpływu wody deszczowej (Opcja)
09. Rura odpływu wody deszczowej ø 80 mm
10. Słup okrągły z podstawą lub bez
10A. Słup kwadratowy z podstawą lub bez
11. Belka boczna (1x uszczelka)
12. Belka pośrednia (2x uszczelka)
13. Pokrywa wykończeniowa
14. Płyta poliwęglanowa 980 mm
16. Taśma przeciwpyłowa (perforowana)
17. Długi profil kondensacyjny
18. Krótki profil kondensacyjny
19. Listwa końcowa (1x uszczelka)
20. Listwa górna (2x uszczelka)
21. Zatrzask profilu L
22. Uszczelka profilu ściennego
23. Pokrywa boczna profilu ściennego
24. Pokrywa boczna profilu rynny okrągłej
24A. Pokrywa boczna profilu rynny klasycznej

Widok rozstrzelony budowy zadaszenia pozwala sprawdzić wszystkie elementy z jakich składa się zabudowa. W zależności od wybranej konfiguracji elementów opcjonalnych Twoje zadaszenie będzie zawierało odpowiednie elementy według powyższego rysunku.

Nietypowe dostosowanie konstrukcji zadaszenia do ściany.

Konstrukcję Lunaro, można w łatwy sposób dostosować do nietypowych zabudów i powierzchni ścian. W tym celu należy przyciąć listwę ścienną startową oraz odpowiednie krokwie. Krokwie można dociąć również pod dowolną długość. Mamy także możliwość domówienia większej ilości krokwi w razie potrzeb.

Rysunek techniczny w formie rzutu aksonometrycznego przedstawia proces nietypowego dostosowania konstrukcji i paneli poliwęglanowych w zadaszeniu tarasowym Lunaro Bosco. Konstrukcja wsparta na trzech pionowych słupach o kwadratowym przekroju posiada dach podzielony na pięć sekcji, z których każda wypełniona jest podłużnym panelem z poliwęglanu. Dwa skrajne panele są nieco dłuższe i pozwalają na przykład na osłonięcie boków wypustu ściany. Pozostałe trzy środkowe panele spoczywają stabilnie w aluminiowych profilach dachowych o mniejszej długości. Całość wiaty została narysowana czarną linią konturową na białym tle, a rzut uwzględnia perspektywiczne nachylenie połaci dachu oraz detale stóp montażowych przytwierdzonych do podłoża, które zaznaczono przerywaną linią pomocniczą określającą obrys zajmowanej powierzchni.

Wycięcie w centralnym miejscu

Rysunek techniczny w rzucie aksonometrycznym przedstawia zadaszenie tarasowe Lunaro Bosco z poliwęglanu w wariancie z nietypowym dostosowaniem wysięgu, czyli zróżnicowaną głębokością połaci dachowej. Konstrukcja wsparta na trzech pionowych słupach frontowych charakteryzuje się uskokiem w linii dachu, gdzie lewa część zadaszenia, obejmująca dwa panele poliwęglanowe, posiada większy wysięg niż pozostała, prawa część składająca się z trzech paneli. Takie rozwiązanie konstrukcyjne pozwala na dopasowanie wiaty do nieregularnego kształtu elewacji budynku lub specyficznego układu tarasu. Schemat wykonany jest czarną linią konturową na białym tle, a rzut poziomy podłoża zaznaczony przerywaną linią pomocniczą dokładnie odwzorowuje powstałe wcięcie w obrysie konstrukcji. Przednia krawędź dachu, mimo różnicy w głębokości modułów, wykończona jest systemem rynnowym, a cała połać zachowuje jednolity kąt nachylenia, co zapewnia spójność estetyczną przy zachowaniu wysokiej funkcjonalności niestandardowego projektu.

Wycięcie z prawej strony

Rysunek techniczny w rzucie aksonometrycznym przedstawia zadaszenie tarasowe Lunaro Bosco w specjalnej konfiguracji z nietypowym dostosowaniem wysięgu, dopasowanym do nieregularnego kształtu podłoża lub elewacji. Konstrukcja wsparta na trzech pionowych słupach frontowych posiada dach podzielony na pięć przęseł z panelami poliwęglanowymi, przy czym skrajne lewe przęsło charakteryzuje się znacznie większą głębokością niż pozostała część wiaty. Ta wysunięta sekcja tworzy wyraźny uskok w linii dachu, co zostało dodatkowo zobrazowane na schemacie poprzez uniesienie jednego z paneli poliwęglanowych nad dłuższą częścią konstrukcji. Rzut poziomy zaznaczony przerywaną linią na podłożu precyzyjnie oddaje niestandardowy obrys w kształcie litery L, pokazując różnicę w wysięgu między modułami. Całość prezentowana jest jako czarny rysunek konturowy na białym tle, podkreślając modularność systemu i możliwość indywidualnej adaptacji wymiarów głębokości

Wycięcie z lewej strony

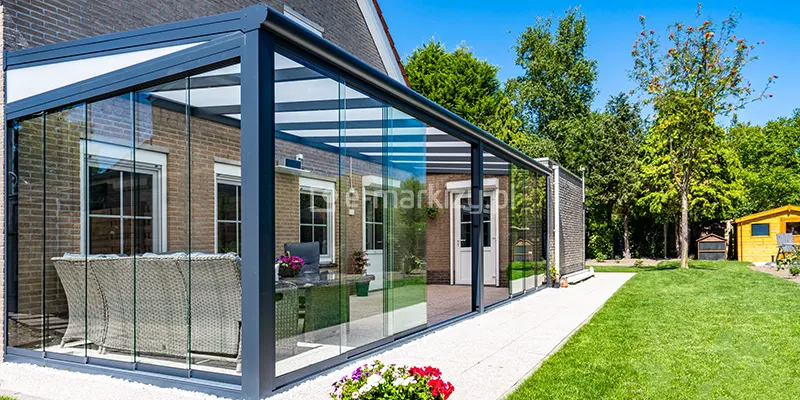

Nowoczesny, przeszklony ogród letni oparty na konstrukcji zadaszenia tarasowego Lunaro w kolorze antracytowym, zamontowanego przy domu z jasnobrązowej cegły. Dach konstrukcji składa się z aluminiowych krokwi z wypełnieniem z mlecznego, półprzezroczystego poliwęglanu, a boki oraz front zostały w pełni zabudowane systemem bezramowych szklanych ścian przesuwnych Auris. Wewnątrz przeszklonej przestrzeni, na tarasie wyłożonym drobną kostką, widoczna jest duża sofa z technorattanu w kolorze szarym oraz stół, na którym ustawiono doniczkę z różowymi kwiatami. Szklane panele odbijają otoczenie, a jeden z frontowych segmentów jest lekko odsunięty, otwierając wnętrze na ogród. Całość otacza zadbany, zielony trawnik, w tle widać gęste drzewa, krzewy oraz mały drewniany domek ogrodowy pod czystym, błękitnym niebem.

opcjonalny system szklanych drzwi przesuwnych

Gotowy projekt zadaszenia tarasu

Szklane drzwi przesuwne to idealne rozwiązanie, gdy chcemy osłonić taras przed podmuchami wiatru oraz zapewnić w środku komfort termiczny, ale nie chcemy stosować rozwiązań na stałe. Panele przesuwne ze szkłem bezpiecznym dostępne są w systemach na jednej, dwóch lub nawet sześciu szynach i można je zamontować zarówno od frontu, jak i po bokach zadaszenia. Do zabudowy boku modelu Lunaro i Terrano, wymagany jest wcześniejszy montaż „klinu trójkątnego” z poliwęglanem lub szkłem, do którego aluminiowej ramy montowana jest prowadnica górna.

Należy pamiętać, że przy zastosowaniu pojedynczej szyny, panele szklane nie będą na siebie nachodzić. Szerokość szklanego systemu przesuwnego mierzona jest od podpory do podpory lub od podpory do ściany. W zależności od powierzchni, którą chcemy osłonić, nadmierną przestrzeń można wypełnić dodatkowym słupkiem, albo zamontować dłuższy system szyn, sprawiając tym samym, że panele szklane będą na siebie bardziej zachodziły.

Przestrzeń między panelami szklanymi jest uszczelniana za pomocą tzw. „listwy pogodowej”, a specjlane profile w kształcie litery „U” pozwalają na estetyczne połączenie systemu drzwi z podporą zadaszenia.

Zadaszenie Lunaro – Wypełnienia do zabudowy bocznej

• Klin poliwęglan (zbliżony do trójkąta) do palisady

Klin do palisady służy do zastosowania w przypadku, gdy chcemy dołożyć go do istniejącej palisady np. płotu, wypełnienia itp. Klin występuje również w kilku kolorach konstrukcji (np. biały, antracyt, czarny), w zależności od wyboru koloru zadaszenia. Kliny dostarczane są w elementach ( płyta poliwęglanowa, profile) do samodzielnego złożenia. Po zamontowaniu zadaszenia należy dokonać pomiaru i odpowiednio do uzyskanych wymiarów dociąć profile i płytę, które stworzą klin.

• Klin szkło

Klin w formie trójkąta z wypełnieniem ze szkła przejrzystego – bezbarwnego. Występuje w kilku kolorach konstrukcji (np. biały, antracyt, czarny) w zależności od wyboru koloru zadaszenia. Służy głównie do zabudowania boków zadaszenia np. ściankami przesuwnymi, roletami itp. Strona klinu jest uniwersalna, prawa lub lewa strona jest zamienna. Dolna część klina mocowana jest na poziomie dolnej części rynny zadaszenia. W przypadku wyboru tej opcji, do zamówienia dołączana jest matowa folia zabezpieczająca do zwiększenia prywatności. Należy ją samodzielnie przylepić podczas montażu.

• Ściana stała z poliwęglanu

Ściana boczna z poliwęglanu pozwala na całkowite zamknięcie boku konstrukcji. W zależności od miejsca montażu, panele z poliwęglanu komorowego przepuszczają około 50% światła słonecznego. Do montażu paneli bocznych nie jest wymagany np. klin ze szkła. Wysokość systemu dobierana jest do wysokości podpory wskazanej we wcześniejszym kroku.

Wizualizacja przyściennego zadaszenia tarasowego Lunaro przedstawia konstrukcję aluminiową w kolorze antracytowym z dachem jednospadowym o nachyleniu odprowadzającym wodę do frontowej rynny. Pokrycie dachowe wykonane jest z przezroczystych płyt poliwęglanowych, które są osadzone w systemowych profilach dachowych i wsparte na dwóch pionowych słupach o przekroju kwadratowym. Kluczowym elementem technicznym tego wariantu jest boczna zabudowa trójkątna, czyli tak zwany klin, wypełniony poliwęglanem komorowym o pionowym ryflowaniu. Panel ten szczelnie wypełnia przestrzeń pod skosem dachu, kończąc się na wysokości górnej ramy okna tarasowego widocznego w jasnej elewacji budynku. Konstrukcja jest zamontowana na gładkim, jasnoszarym podłożu, a zastosowane wypełnienie boczne zapewnia ochronę przed bocznymi podmuchami wiatru przy jednoczesnym zachowaniu dopływu rozproszonego światła naturalnego.

Klin z poliwęglanu

Wizualizacja zadaszenia tarasowego Lunaro przedstawia konstrukcję przyścienną w kolorze antracytowym, zamontowaną nad dużym przeszkleniem tarasowym w jasnej elewacji budynku. Lekki, jednospadowy dach pokryty jest przezroczystymi płytami poliwęglanowymi, które wspierają się na systemowych krokwiach aluminiowych, a krawędź frontową wieńczy profil zintegrowany z rynną. Charakterystycznym elementem tej wersji jest boczny panel trójkątny, tak zwany klin, który wypełnia przestrzeń między pochyłą linią dachu a poziomą linią nadproża drzwi tarasowych. Wypełnienie klina stanowi gładka, przezroczysta płyta, która zapewnia osłonę przed zacinającym deszczem i wiatrem, nie ograniczając przy tym widoczności ani dopływu światła dziennego. Całość konstrukcji opiera się na dwóch smukłych, pionowych słupach o kwadratowym przekroju, które stabilnie przylegają do szarego, minimalistycznego podłoża, tworząc nowoczesną i otwartą przestrzeń wypoczynkową.

Klin ze szkła przejrzystego

Wizualizacja zadaszenia tarasowego Lunaro Bosco w kolorze antracytowym, przedstawiająca lewy bok konstrukcji w całości zabudowany panelami z poliwęglanu komorowego. Ścianka boczna składa się z trzechpionowych sekcji wypełnionych poliwęglanem komorowym o charakterystycznej, prążkowanej strukturze, która skutecznie rozprasza światło i zapewnia prywatność użytkownikom, chroniąc jednocześnie przed wiatrem i deszczem. Aluminiowy szkielet dachu o nachyleniu jednospadowym wyposażony jest w przezroczyste panele poliwęglanowe, rozdzielone ciemnymi profilami krokwiowymi. Konstrukcja jest zamontowana do białej, gładkiej ściany budynku i wspiera się na pionowym słupie frontowym o kwadratowym przekroju, który jest zintegrowany z krawędzią bocznej zabudowy. Belka czołowa posiada zaokrąglony profil rynnowy, a całe zadaszenie jest stabilnie zakotwiczone w jasnoszarym, jednolitym podłożu tarasu.

Ściana z poliwęglanu

Rysunek techniczny przedstawia schemat pomiarowy trójkątnego klina szklanego przeznaczonego do bocznej zabudowy zadaszeń Lunaro i Terano. Czarno-biały schemat ukazuje przekrój boczny konstrukcji dachu zadaszenia tarasowego, który opada pod kątem od ściany budynku po lewej stronie w kierunku rynny i słupa nośnego po prawej stronie. Przestrzeń pod ukośną belką dachową wypełnia konstrukcja klina szklanego, podzielona pionowym profilem wzmacniającym na dwie sekcje. Na schemacie naniesiono linie wymiarowe z czarnymi strzałkami oraz oznaczenia literowe A, B i C, określające kluczowe parametry montażowe. Litera A oznacza całkowitą długość podstawy klina szklanego, mierzoną poziomo od profilu przyściennego do przedniego słupa konstrukcji. Litera B definiuje maksymalną wysokość klina szklanego przy samej ścianie budynku, mierzoną pionowo od dolnej krawędzi zabudowy do punktu styku z belką dachową. Litera C określa odległość od pionowego słupka dzielącego szklane wypełnienie do końca klina przy rynnie, wskazując pozycję wewnętrznego profilu wzmacniającego.

Wymiary klinu szklanego

Wysięg	A: Odległość między ścianą a słupem zadaszenia	B: Wysokość klina po stronie ściany	C: Pozycja środkowego słupa
2,5m	2443mm	413mm	1222mm
3m	2937mm	491mm	1469mm
3,5m	3431mm	569mm	1716mm
4m	3924mm	648mm	1963mm
6m	5929mm	965mm	do samodzielnego określenia*

*Rama klinu o długości 6m jest dostarczana z pośrednim słupkiem o zwiększonej długości. Umożliwia to montaż 2 pośrednich słupków konstrukcyjnych.

Rysunek techniczny przedstawia porównanie trzech rodzajów zadaszeń tarasowych: Lunaro, Terano oraz Terano XXL, skupiając się na wysokości montażu klina szklanego względem rynny i profilu nośnego. Całość zaprezentowana jest w formie czarno-białych przekrojów bocznych z czerwonymi liniami pomocniczymi i wymiarami. W lewym górnym rogu znajduje się schemat zatytułowany „Zadaszenie Lunaro”. Pokazuje on przekrój belki dachowej nachylonej pod kątem, która łączy się z profilem rynnowym. Poniżej dolnej krawędzi dachu widoczny jest podłużny, zwężający się klin szklany. Czerwone linie przerywane wyznaczają przesunięcie wysokości montażu, wskazując wartość - 27 mm poniżej poziomu dolnej części profilu rynny. W prawym górnym rogu umieszczono schemat opisany jako „Zadaszenie Terano”. Konstrukcja jest podobna do poprzedniej, jednak punkt montażu klina szklanego znajduje się niemal na równej linii z dolną krawędzią profilu rynnowego. Czerwone linie pomocnicze i pionowy wymiar określają to minimalne przesunięcie na wartość - 2 mm. Na dole grafiki znajduje się trzeci, największy schemat z podpisem „Zadaszenie Terano XXL”. W tym wariancie profil rynnowy połączony jest z bardzo wysoką, masywną belką konstrukcyjną o przekroju skrzynkowym. Klin szklany montowany pod dachem kończy się znacznie wyżej niż dolna krawędź tej konstrukcji. Czerwone linie przerywane oraz pionowa strzałka wymiarowa wskazują, że wysokość montażu wynosi tutaj + 140 mm powyżej dolnego poziomu profilu nośnego.

Klin szklany

Wysokość montażu w zależności od rodzaju zadaszenia

Wysokość montażu klina szklanego należy dobrać względem dolnej krawędzi rynny przedniej zadaszenia. Oznacza to, że dolna część ramy klina powinna znajdować się na odpowiedniej wysokości względem rynny, zależnie od wybranego systemu:

Lunaro – klin montowany 27mm poniżej dolnej krawędzi rynny,
Terano – klin montowany 2mm poniżej dolnej krawędzi rynny,
Terano XXL – klin montowany 140mm powyżej dolnej krawędzi rynny.

Zachowanie tych wymiarów zapewnia prawidłowe dopasowanie konstrukcji oraz poprawny montaż zabudowy szklanej.

Montaż zadaszenia w krokach

zbliżenie na proces montażu arkusza poliwęglanu komorowego w aluminiowych profilach systemu zadaszenia tarasowego. Widoczna jest przezroczysta płyta o gęstej, liniowej strukturze wewnętrznej, której krawędź jest wprowadzana w ciemny, antracytowy profil montażowy wyposażony w systemowe uszczelki. Narożnik płyty został zabezpieczony jasną taśmą ochronną, zapobiegającą dostawaniu się zanieczyszczeń do wnętrza komór. Po lewej stronie widoczny jest fragment innej powierzchni o drobno prążkowanej teksturze, a całość ujęcia skupia się na precyzyjnym spasowaniu elementów konstrukcyjnych dachu

Zbliżenie na uszczelkę stosowaną pomiędzy płytami poliwęglanu w zadaszeniach. Zapewnia ona szczelność dachu i odprowadza wodę gromadzącą się w tym miejscu do rynny ukrytej w belce frontowej.

szczegółowe ujęcie profilu rynnowego aluminiowego zadaszenia tarasowego w kolorze antracytowym. Przekrój profilu ukazuje jego wewnętrzną, komorową strukturę, zaprojektowaną do efektywnego odprowadzania wody deszczowej. Wzdłuż górnej krawędzi rynny zamontowana jest czarna uszczelka oraz listwa dociskowa, która utrzymuje arkusz poliwęglanu komorowego o wyraźnej, liniowej strukturze. Krawędź poliwęglanu została zabezpieczona jasną taśmą ochronną przed wprowadzeniem w profil. Całość konstrukcji ma matowe wykończenie i jest precyzyjnie spasowana przy użyciu systemowych wkrętów. W tle widoczny jest fragment tarasu wyłożonego jasnobrązowymi płytkami ceramicznymi oraz biała elewacja budynku.

zbliżenie na system wykończenia krawędzi bocznej zadaszenia tarasowego typu Lunaro. Głównym elementem widocznym na fotografii jest długa, czarna uszczelka gumowa zamontowana wzdłuż aluminiowego profilu bocznego, która przylega do krawędzi pokrycia dachowego wykonanego z przezroczystego poliwęglanu komorowego. Konstrukcja utrzymana jest w ciemnej, antracytowej kolorystyce, a na wierzchniej części profilu maskującego widoczne są systemowe wkręty montażowe rozmieszczone w regularnych odstępach. Uszczelka boczna została zaprojektowana w taki sposób, aby szczelnie zabezpieczać połączenie między płytą poliwęglanową a metalowym szkieletem zadaszenia, chroniąc przed przedostawaniem się wilgoci i zanieczyszczeń pod dach. W tle, za konstrukcją, widoczny jest fragment ogrodu z zielonym trawnikiem oraz drzewami iglastymi i liściastymi, co pozwala ocenić estetykę produktu w naturalnym otoczeniu. Perspektywa zdjęcia pod kątem uwydatnia linię spadu dachu oraz solidność zastosowanych profili aluminiowych tworzących narożnik zadaszenia.

Zabezpieczenie płyt poliwęglanowych przed zanieczyszczeniami.

zbliżenie na detal konstrukcyjny aluminiowego zadaszenia tarasowego, a konkretnie boczny profil maskująco-uszczelniający marki Deponti. Na pierwszym planie widoczny jest przekrój poprzeczny ciemnoszarego, antracytowego profilu wykonanego z aluminium, który jest zamontowany na krawędzi poliwęglanowego arkusza wypełniającego dach. Konstrukcja profilu posiada specjalne kanały montażowe oraz gumowe uszczelki w kolorze czarnym, które przylegają bezpośrednio do powierzchni płyty poliwęglanowej, zapewniając szczelność przed wodą i wiatrem. Poliwęglan komorowy widoczny po lewej stronie ma charakterystyczną żebrowaną strukturę. Wewnętrzna część profilu ukazuje system komór wzmacniających oraz miejsce osadzenia uszczelki wargowej. Całość spoczywa na solidnej, poziomej belce konstrukcyjnej o gładkiej powierzchni w tym samym odcieniu szarości. W górnej części profilu maskującego widoczny jest łeb wkrętu montażowego, a krawędzie materiałów są precyzyjnie dopasowane, co podkreśla techniczny charakter wykończenia systemu zadaszenia.

zbliżenie na detal wykończenia przyściennego zadaszenia tarasowego, skupiając się na systemie uszczelnienia styku konstrukcji z elewacją. Widoczna jest gruba, czarna uszczelka gumowa o elastycznym profilu, zamontowana wzdłuż górnej krawędzi antracytowej ramy aluminiowej. Uszczelka ściśle przylega do jasnej, tynkowanej ściany budynku o wyraźnej, poziomej strukturze. Poniżej uszczelnienia znajduje się arkusz poliwęglanu komorowego o liniowej strukturze, osadzony w systemowym profilu maskującym, który jest przykręcony czarnym wkrętem z łbem soczewkowym. Konstrukcja profilu bocznego styka się z beżowym tynkiem o ziarnistej fakturze, a precyzyjne spasowanie elementów ma na celu zapewnienie pełnej wodoszczelności systemu.

ujęcie z boku na górny fragment aluminiowej konstrukcji zadaszenia tarasowego w kolorze antracytowym podczas prac montażowych. Widoczny jest systemowy profil rynnowy o pionowym, gładkim froncie, który jest połączony z narożnym słupem nośnym o kwadratowym przekroju. Powyżej słupa znajdują się osadzone równolegle krokwie dachowe, przygotowane do montażu wypełnienia. Konstrukcja przylega do jasnej elewacji budynku, w której osadzone jest okno z ciemną ramą i barierką francuską. Na profilach aluminiowych widoczne są refleksy świetlne, podkreślające ich matowo-metaliczną strukturę, a w tle zarysowuje się błękitne niebo oraz korony drzew.

Zdjęcie prezentuje proces montażu pierwszej z czterech płyt poliwęglanowych na aluminiowym szkielecie zadaszenia tarasowego w kolorze antracytowym. Przezroczysta płyta o liniowej strukturze komorowej jest już osadzona w bocznych profilach montażowych i przymocowana do krokwi, natomiast pozostała część konstrukcji ukazuje puste przestrzenie przygotowane pod kolejne arkusze. Całość zadaszenia jest zamontowana do białej elewacji piętrowego budynku, tuż nad ciemną roletą zewnętrzną i oknem z barierką. W dolnej części ujęcia widoczny jest taras wyłożony jasnobrązowymi płytkami ceramicznymi, a w tle gęsta, zielona ściana drzew i krzewów ogrodowych pod jasnym niebem.

Zdjęcie prezentuje ujęcie z góry na proces montażu zadaszenia tarasowego, skupiając się na detalach rynny i połaci dachowej. Na pierwszym planie widoczne jest wnętrze szerokiego, antracytowego profilu rynnowego o gładkim wykończeniu, do którego dopasowane są aluminiowe krokwie. Pomiędzy profilami widoczne są arkusze z poliwęglanu komorowego o charakterystycznej, liniowej strukturze, przygotowane do mocowania pomiędzy krokwiami. W tle, na tarasie wyłożonym jasnobrązowymi płytkami ceramicznymi imitującymi drewno, stoi rozstawiona aluminiowa drabina malarska oraz fragment ciemnej, metalowej ławki ogrodowej. Widoczna jest również dolna część elewacji budynku z ciemną roletą zewnętrzną oraz fragment opaski żwirowej przy ścianie.
