Zadaszenie Tarasowe Modes Pomiar i Dane Techniczne

Zadaszenie tarasowe Modes – rysunek techniczny z wymiarowaniem szerokości, głębokości i wysokości. Schemat ułatwia dobór odpowiedniego rozmiaru konstrukcji z poliwęglanu. Idealne do osłony tarasu, wejścia lub balkonu.

Zadaszenie Tarasowe Modes Pomiar

Zadaszenie Modes wykonywane jest na wymiar – do zamówienia zawsze podaje się całkowitą szerokość oraz całkowity wysięg.

S – szerokość całkowita
W – wysięg całkowity

– Maksymalny wysięg dla Modes Glass – 400cm

– Maksymalny wysięg dla Modes Poliwęglan – 500cm

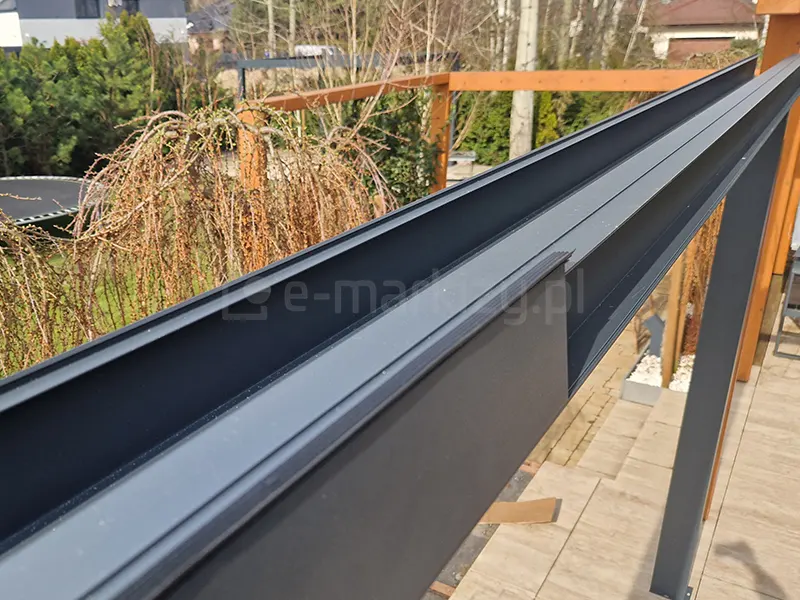

Zadaszenie tarasowe MODES z widoczną zintegrowaną rynną i blendą maskującą. System skutecznie odprowadza wodę z dachu, zapewniając estetyczny wygląd i trwałość konstrukcji. Idealne rozwiązanie do nowoczesnych tarasów i ogrodów przydomowych.

Wysokość Zadaszenia

H – wysokość przy ścianie
H1 – 230cm standard (wysokość przednich podpór) (max. 300cm)

Wysokość montażu przy ścianie H uzależniona jest od wysięgu oraz wysokości przednich podpór.

Zalecany kąt nachylenia to 8°

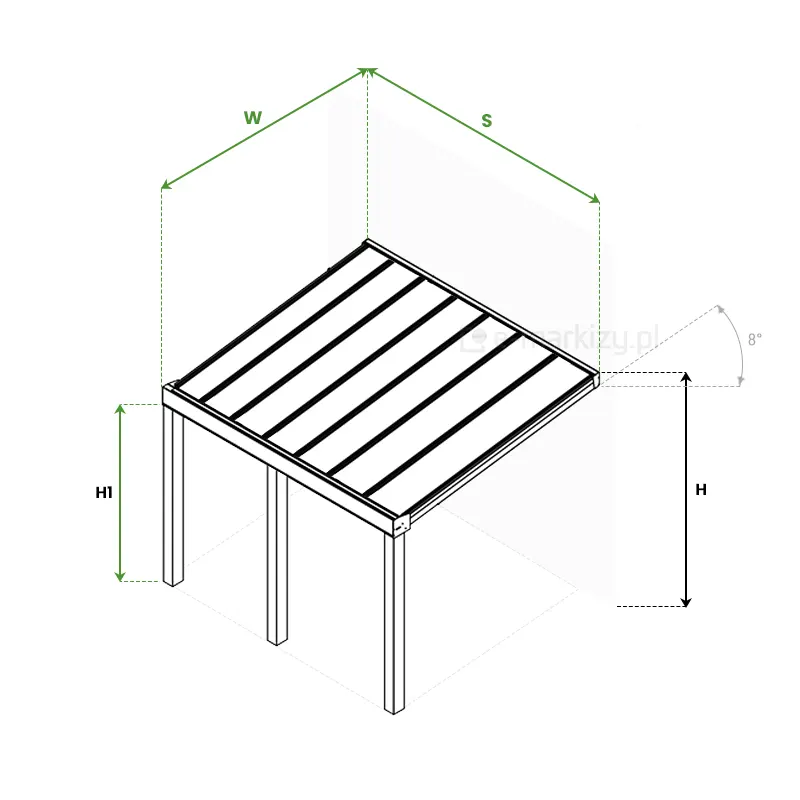

Schemat techniczny zadaszenia tarasu Modes przedstawiony w rzucie aksonometrycznym, skupiający się na geometrii i nachyleniu konstrukcji. Rysunek prezentuje minimalistyczną pergolę z dachem o stałym kącie nachylenia wynoszącym 8 stopni, co ułatwia odprowadzanie wody opadowej. Konstrukcja wsparta jest na pionowych słupach, a na grafice naniesiono kluczowe zmienne wymiarowe: szerokość s, wysięg w oraz dwie różne wysokości – H dla najwyższego punktu przyściennego oraz H1 dla frontowej części stelaża. Zadaszenie składa się z równolegle ułożonych paneli lub profili tworzących jednolitą płaszczyznę dachu. Grafika ma charakter czysto techniczny, wykorzystuje proste linie i zielone akcenty kolorystyczne dla oznaczeń głównych gabarytów, co pozwala na precyzyjne określenie wymaganej przestrzeni montażowej dla systemu Modes.

Szczegóły pomiaru zadaszenia

S – szerokość całkowita
W – wysięg całkowity

H – wysokość przy ścianie
H1 – wysokość przednich podpór (max. 300cm)

Zalecany kąt nachylenia to 8°

Modes – Dane Techniczne Zadaszenia

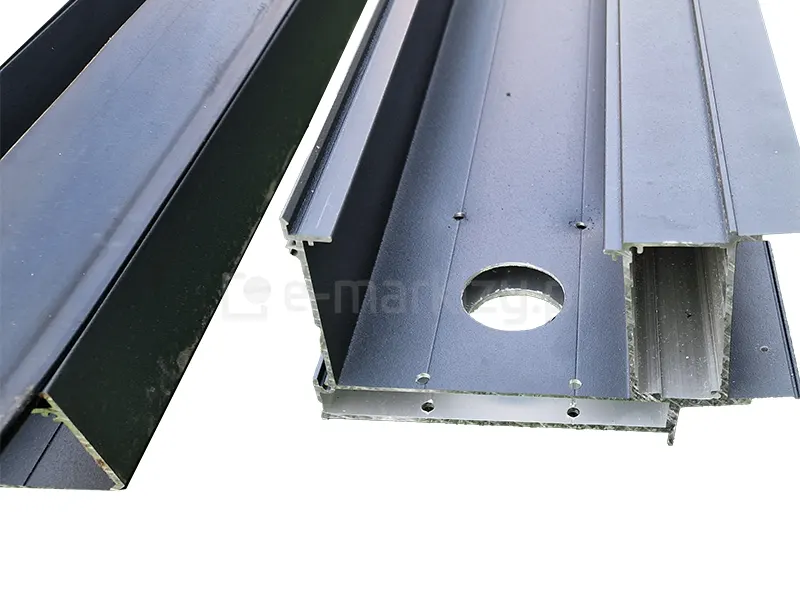

Rynna zadaszenia

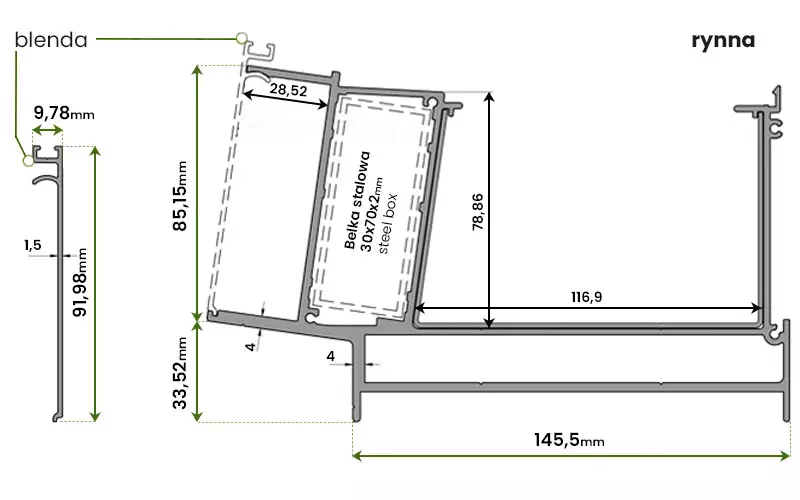

• Rynna frontowa 145,5×118,67mm

Do rynny mocowana jest blenda o wymiarach 9,78x91x98mm

Waga rynny wraz z blendą to ~5,5kg/mb

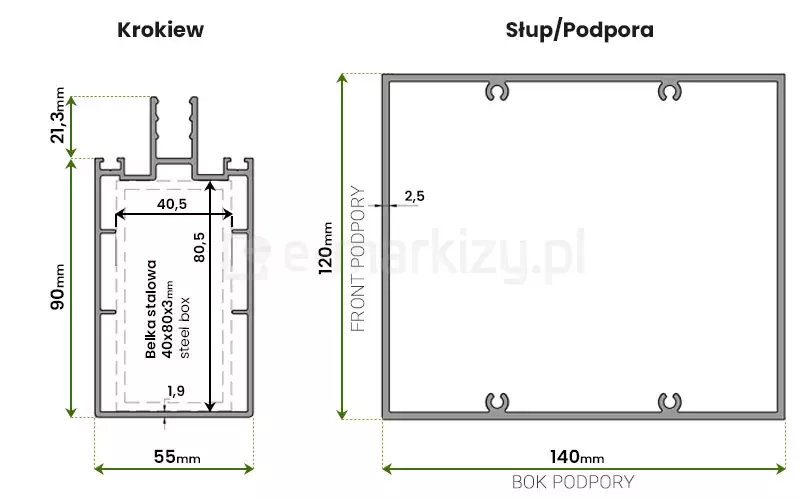

Rysunek techniczny przedstawiający szczegółowe przekroje poprzeczne dwóch kluczowych elementów konstrukcyjnych zadaszenia to jest krokwi oraz słupa podporowego wraz z ich dokładnym wymiarowaniem. Po lewej stronie znajduje się schemat krokwi o całkowitej szerokości 55 mm i wysokości korpusu 90 mm nad którym znajduje się dodatkowy profil montażowy o wysokości 21,3 mm z pionowymi ściankami wyposażonymi w wewnętrzne ząbkowanie. Wnętrze krokwi posiada ściankę o grubości 1,9 mm i zostało zaprojektowane jako komora dla wzmocnienia stalowego gdzie przerywaną linią zaznaczono miejsce na belkę stalową typu steel box o wymiarach 40 na 80 na 3 mm co zostało potwierdzone opisem tekstowym wewnątrz profilu. Po prawej stronie umieszczono przekrój masywnego słupa o prostokątnym kształcie i wymiarach zewnętrznych 120 mm dla frontu podpory oraz 140 mm dla boku podpory przy grubości ścianki profilu aluminiowego wynoszącej 2,5 mm. Wewnątrz profilu słupa widoczne są cztery symetrycznie rozmieszczone półkoliste kanały montażowe ułatwiające stabilne skręcanie konstrukcji. Całość dokumentacji technicznej naniesiona jest ciemnoszarą linią na białym tle z wykorzystaniem zielonych strzałek i linii pomocniczych dla oznaczeń wymiarowych co pozwala na precyzyjną analizę parametrów wytrzymałościowych systemu.

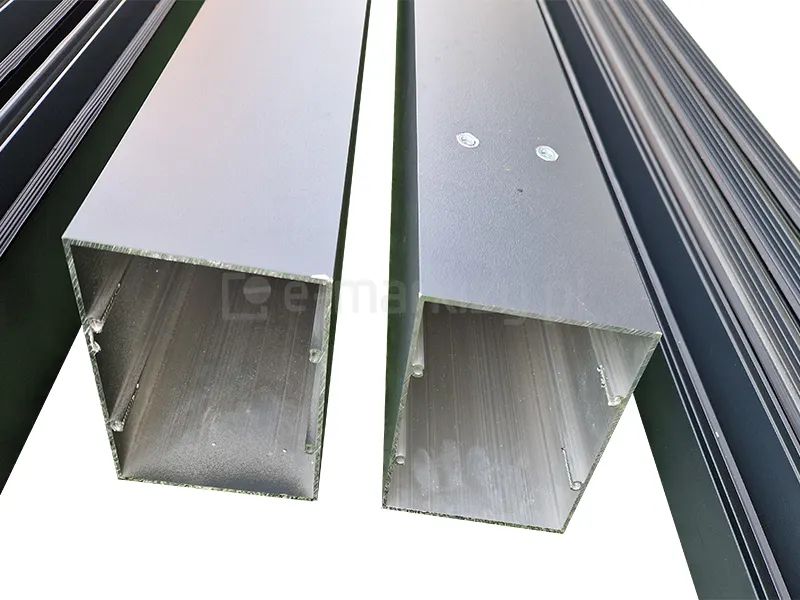

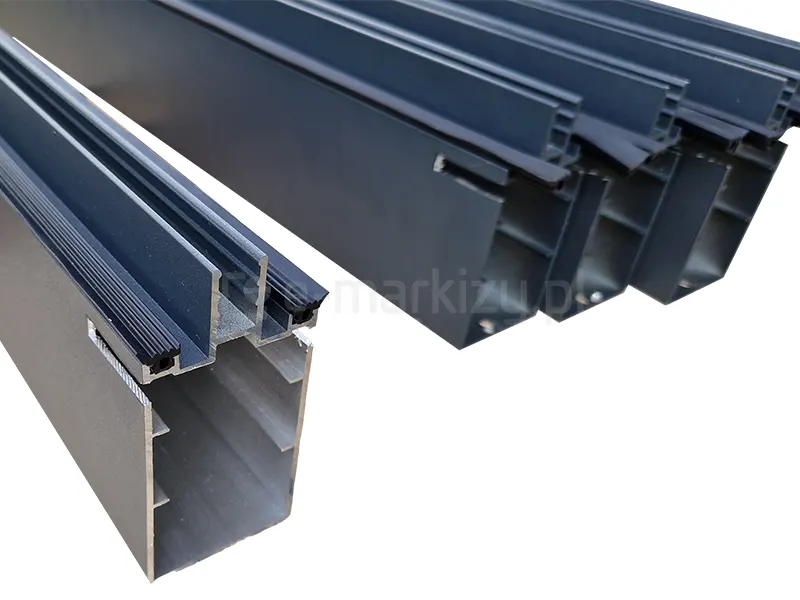

Przekrój podpory i rynny zadaszenia

• podpora/słup 140x120mm

• krokiew 55×111,3mm

Rysunek techniczny przedstawia szczegółowe przekroje poprzeczne dwóch kluczowych komponentów konstrukcyjnych zadaszenia tarasu Modes, jakimi są listwa startowa oraz wykończenie frontowe rynny. Po lewej stronie grafiki widoczny jest profil listwy startowej o złożonym kształcie geometrycznym z zaznaczonymi precyzyjnymi wymiarami zewnętrznymi wynoszącymi 156,54 mm wysokości oraz 42,85 mm szerokości u podstawy. Przekrój ten ukazuje wewnętrzne użebrowanie wzmacniające o grubości ścianek wynoszącej 4 mm oraz specjalistyczne kanały montażowe przeznaczone do osadzania uszczelek lub paneli. Do profilu listwy startowej przylega zaznaczona linią przerywaną blenda, która domyka konstrukcję pod kątem, tworząc estetyczne wykończenie boku zadaszenia. Prawa część ilustracji prezentuje smukły profil opisany jako wykończenie frontowe rynny, którego całkowita wysokość wynosi 180 mm. Jest to element o charakterze maskującym i funkcjonalnym, posiadający pionową ściankę o grubości 2 mm oraz zintegrowany wypust montażowy o szerokości 20,9 mm umieszczony w środkowej części profilu. Dolna krawędź tego elementu zakończona jest charakterystycznym wygięciem o wymiarze 6,3 mm, które służy do prawidłowego odprowadzania wody lub łączenia z systemem rynnowym. Całość schematu przygotowana jest w formie czarno-białego rysunku inżynieryjnego z czytelnym systemem linii wymiarowych i odnośników, co ułatwia identyfikację poszczególnych detali technicznych systemu zadaszeń.

Przekroje listwy startowej i wykończenia rynny

• Listwa startowa 42,85×156,54mm

• Wykończenie frontowe rynny 20,9x180mm

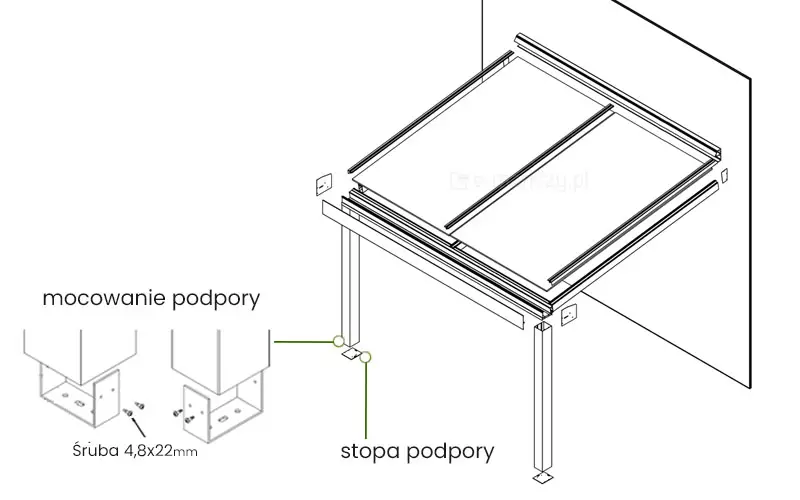

Rysunek techniczny w rzucie aksonometrycznym przedstawia schemat montażowy nowoczesnego zadaszenia tarasowego typu Modes, montowanego bezpośrednio do ściany budynku. Grafika w formie czarno-białego szkicu szczegółowo ukazuje konstrukcję wsporczą oraz system paneli dachowych w rozłożeniu na poszczególne komponenty. Główna część ilustracji prezentuje szkielet dachu składający się z profili aluminiowych, rynien oraz uszczelek, podtrzymujący dwa duże panele wypełniające. Konstrukcja opiera się na dwóch pionowych słupach nośnych, które są połączone z belką frontową. W dolnej części grafiki znajdują się dwa powiększone detale techniczne opatrzone polskimi podpisami. Pierwszy z nich, zatytułowany mocowanie podpory, pokazuje sposób łączenia pionowego profilu z podstawą za pomocą śrub o wymiarach 4,8x22mm, wskazując precyzyjnie miejsca nawierceń. Drugi detal, opisany jako stopa podpory, przedstawia kwadratowy element montażowy służący do kotwienia zadaszenia do podłoża. Całość schematu uzupełniona jest liniami pomocniczymi wskazującymi na zaślepki profili oraz elementy wykończeniowe ramy dachu, co pozwala na dokładne zrozumienie procesu instalacji oraz budowy modułowej wiaty tarasowej.

Montaż podpór

Aby zadaszenie odprowadzało wodę, należy w dolnej części słupa wykonać otwór o średnicy ⌀40mm lub wprowadzić rurę ⌀80-100mm, a następnie zakończyć odpływ kolankiem wyprowadzającym wodę na zewnątrz.

Do skręcania mocowań z podporami używa się śrub 4,8x22mm. Więcej informacji o montażu zadaszenia można znaleźć na osobnej podstronie.

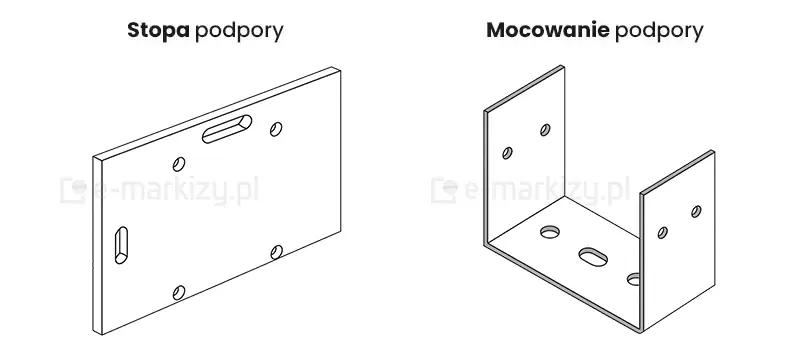

Rysunek techniczny przedstawia dwa stalowe elementy montażowe systemu zadaszenia Modes, zaprezentowane w rzucie izometrycznym. Po lewej stronie widoczna jest stopa podpory, która ma formę płaskiej, prostokątnej płyty z systemem otworów technologicznych rozmieszczonych symetrycznie przy krawędziach. Płyta posiada dwa podłużne otwory fasolkowe ułatwiające precyzyjne pozycjonowanie oraz cztery mniejsze otwory okrągłe przeznaczone do montażu mechanicznego. Prawa część grafiki prezentuje mocowanie podpory, będące profilem giętym w kształcie litery U. Element ten składa się z poziomej podstawy z centralnie umieszczonymi otworami montażowymi oraz dwóch pionowych ścianek bocznych. Na każdej z pionowych płaszczyzn znajdują się po dwa otwory, które służą do stabilnego osadzenia i skręcenia pionowego słupa konstrukcyjnego zadaszenia. Oba komponenty są ukazane jako surowe schematy inżynieryjne z wyraźnie zaznaczonymi krawędziami, co pozwala na dokładną analizę sposobu kotwienia konstrukcji do podłoża oraz łączenia profili nośnych.

Elementy do montażu podpór

• Stopa podpory

• Mocowanie podpory

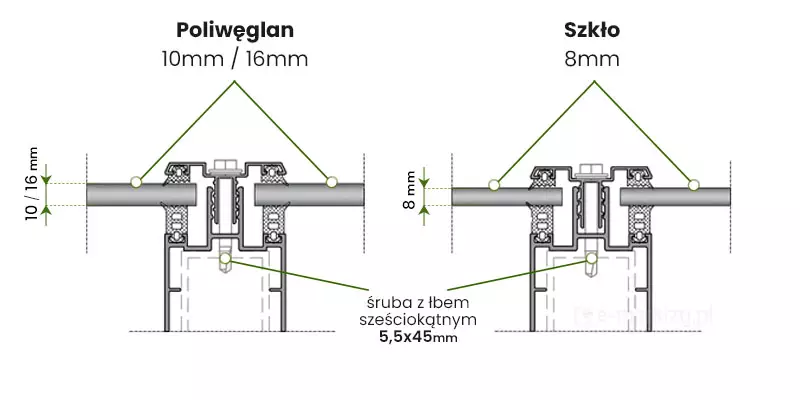

Porównanie zadaszeń tarasowych z poliwęglanu komorowego i szkła hartowanego. Grafika pokazuje różnice w odporności, trwałości i przepuszczalności światła. Pomocne zestawienie dla osób planujących montaż nowoczesnego zadaszenia tarasu lub ogrod

Zestawienie montażu płyt poliwęglanowych i szklanych

Poliwęglan na tarasy stosowany jest zwykle w płytach. W zadaszeniu tarasowym Modes stosowane są:

Płyty poliwęglanowe komorowe występują w grubościach 10mm oraz 16mm
Płyty poliwęglanowe lite o grubości 10mm
Płyty szklane występują w grubości 8mm oraz 10mm

Wykończenia poliwęglanu

Zadaszenie tarasu panelowe z płyt poliwęglanowych wymagają odpowiedniego zabezpieczenia i wykończenia:

• tylne wykończenie 35x25mm

• przednie wykończenie 19,9x25mm

Nakładki blokujące na poliwęglan

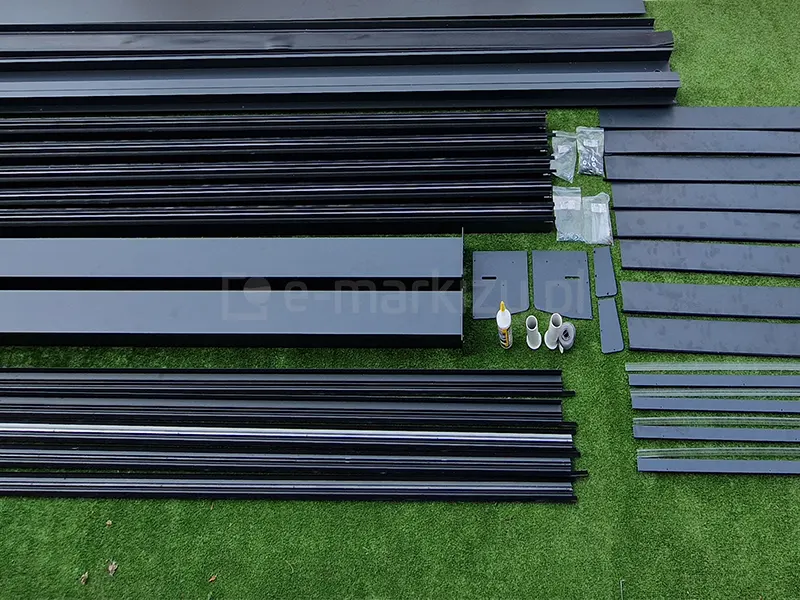

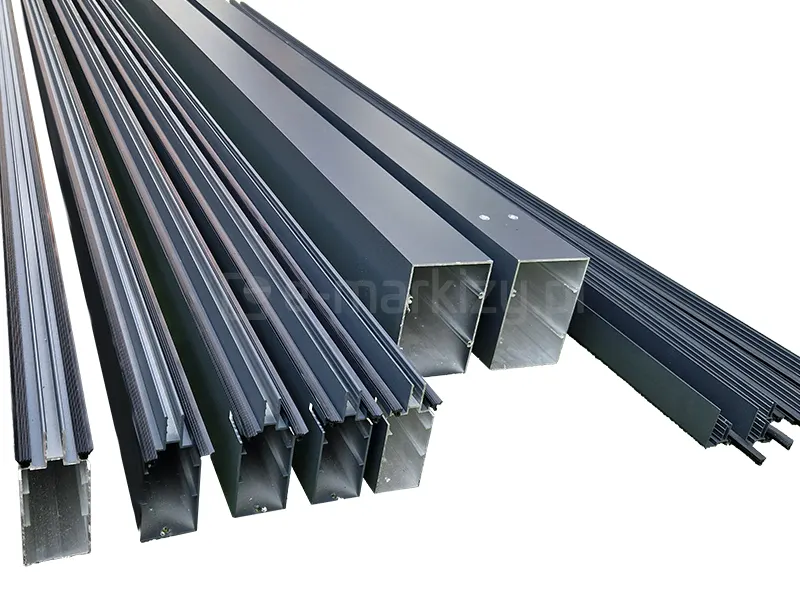

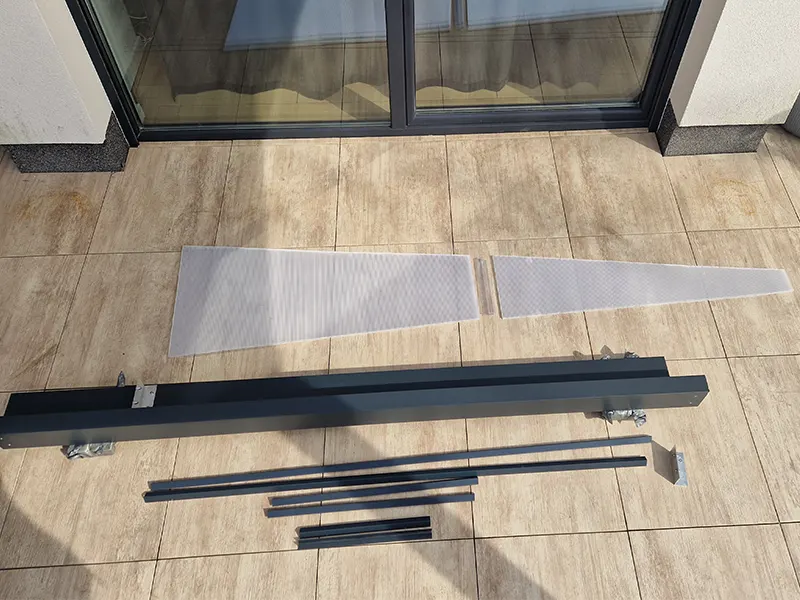

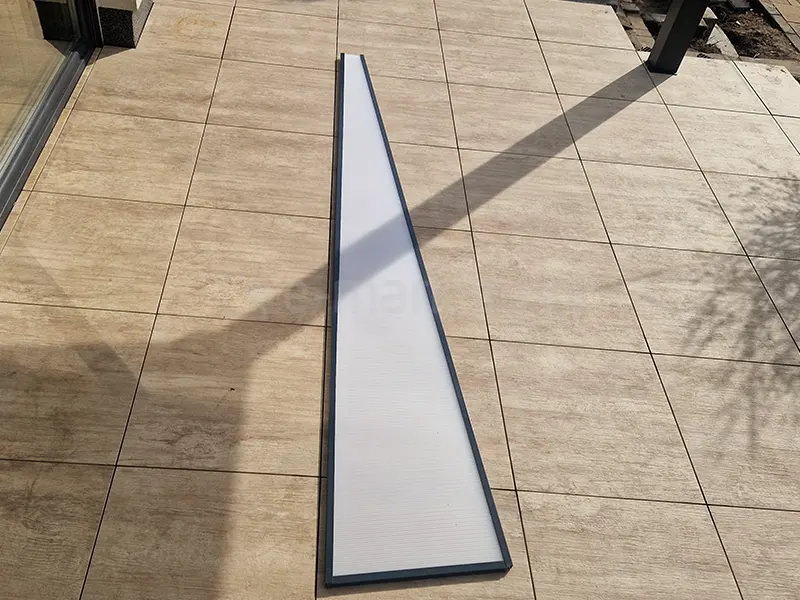

Galeria zdjęć szczegółów technicznych zadaszenia

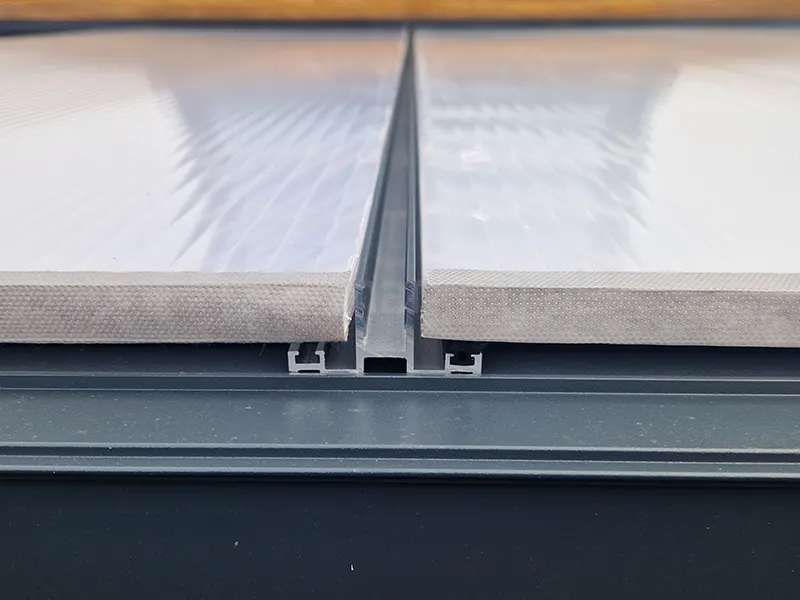

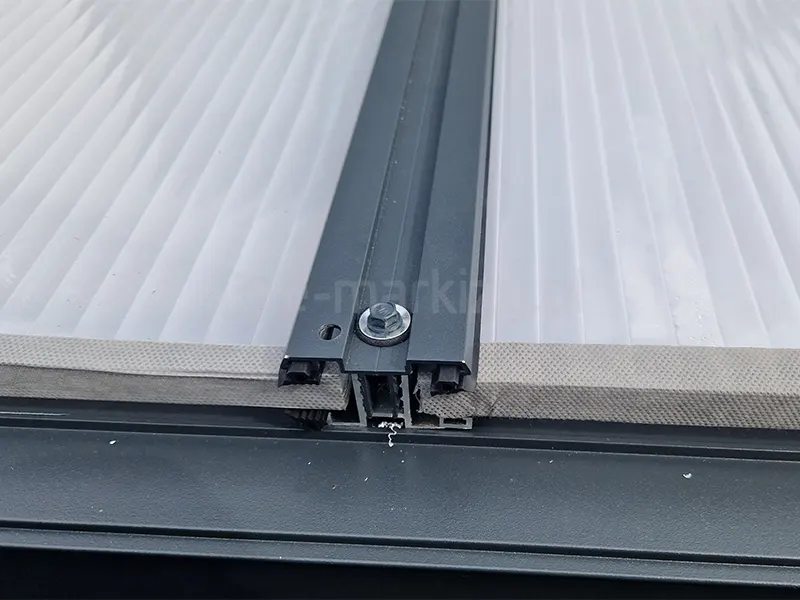

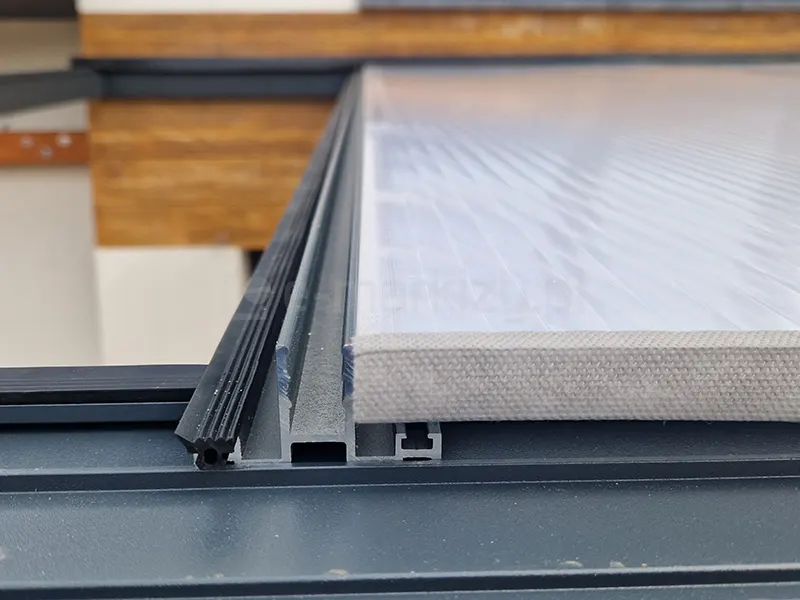

Szczegółowe zbliżenie techniczne na system łączenia dwóch płyt poliwęglanu komorowego w zadaszeniu tarasowym. Płyty o widocznej strukturze wewnętrznych kanałów są osadzone na aluminiowym profilu konstrukcyjnym w kolorze antracytowym. Pomiędzy arkuszami poliwęglanu znajduje się systemowa listwa montażowa z uszczelkami gumowymi, które zapewniają szczelność i amortyzację pokrycia dachowego. Krawędzie płyt poliwęglanowych są zabezpieczone specjalną taśmą paroprzepuszczalną o szarym kolorze, chroniącą wnętrze komór przed zanieczyszczeniami i wilgocią. Perspektywa zdjęcia z poziomu poszycia pozwala na dokładną ocenę spasowania elementów montażowych i jakości zastosowanych materiałów wykończeniowych.

Listwa łącząca panele poliwęglanu

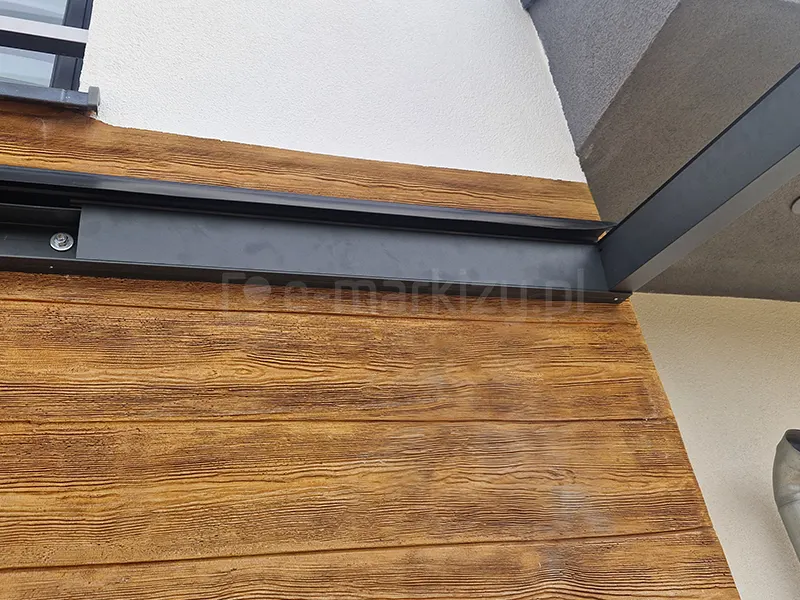

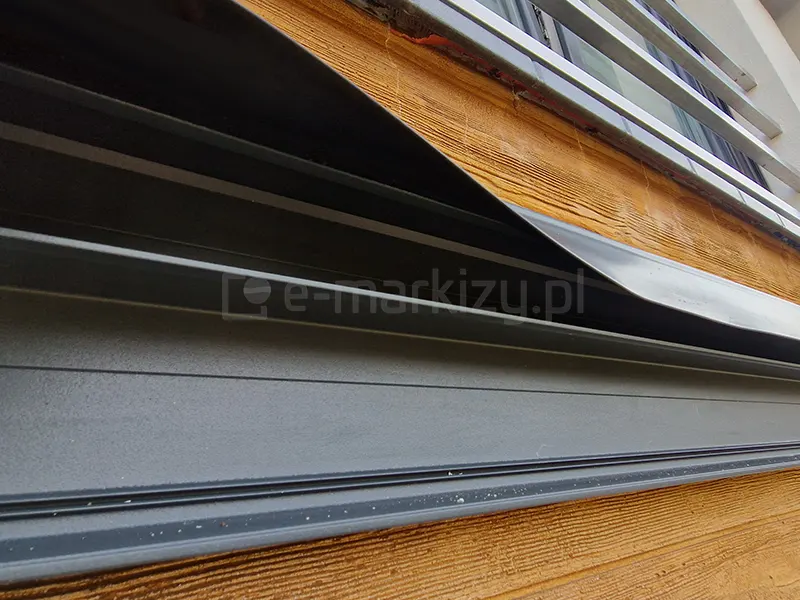

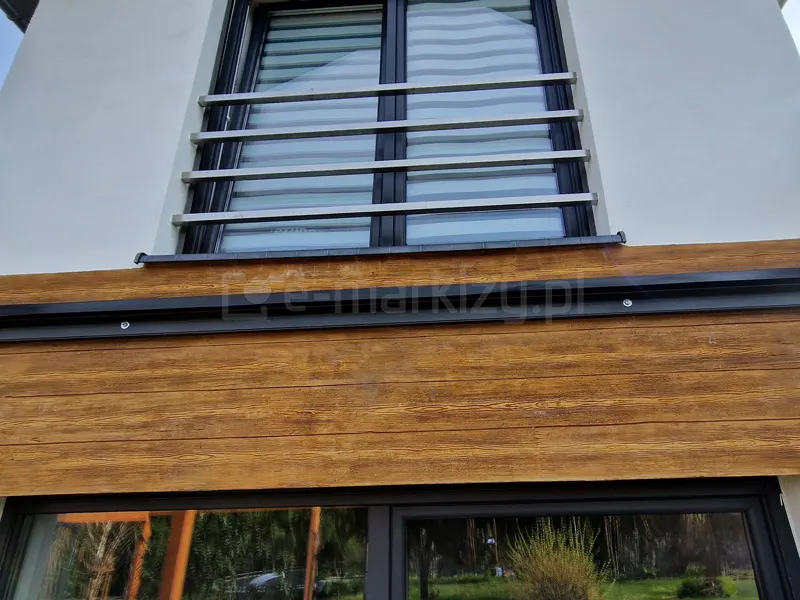

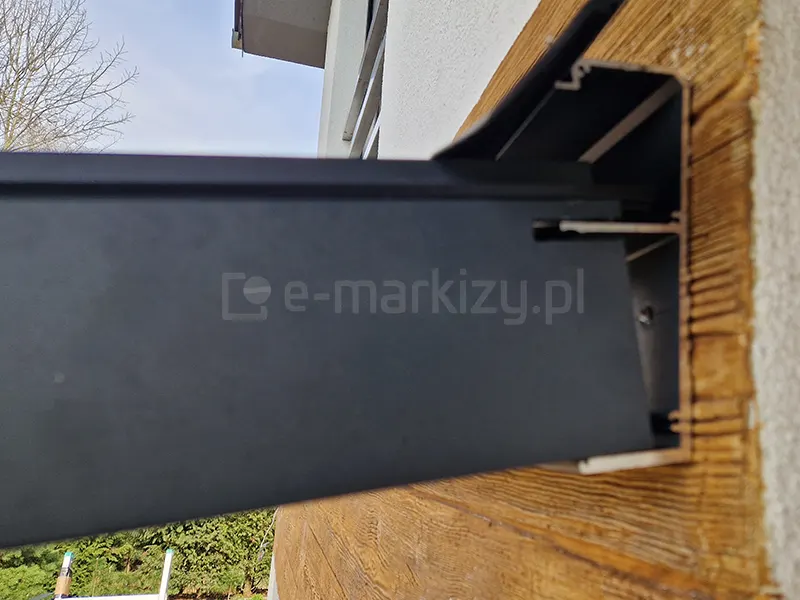

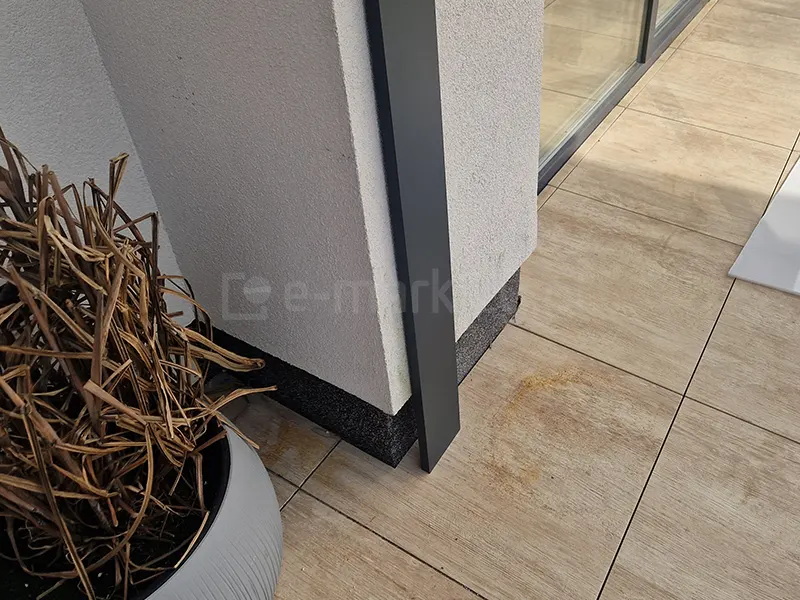

Belka startowa pozioma oraz dodatkowy profil pionowy zamocowane do elewacji budynku, nad drzwiami tarasowymi. Z belki startowej wyprowadzone zostały krokwie, między którymi zainstalowano płyty z poliwęglanu komorowego o mlecznej barwie.

Mocowanie konstrukcji do ściany

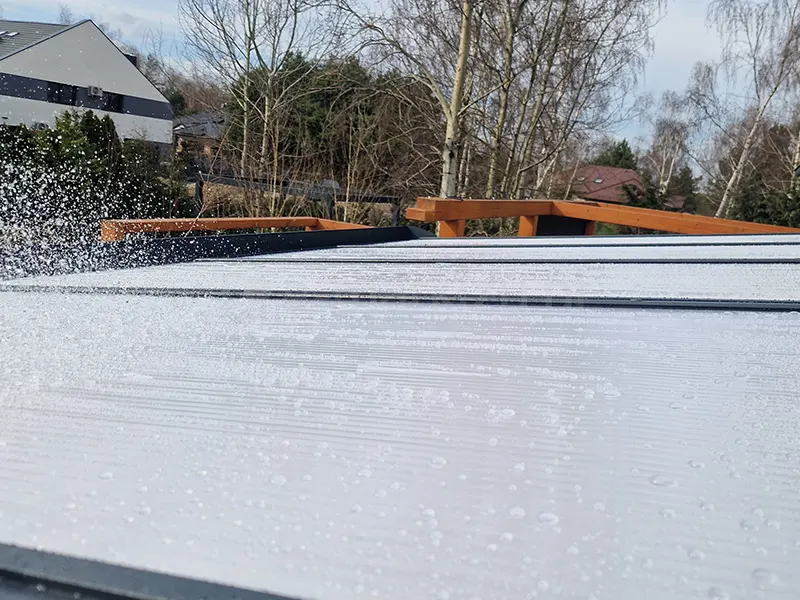

Zadaszenie z poliwęglanu z widocznym po lewej stronie strumieniem rozpryskującej się wody, która spływa po płycie do frontowej części konstrukcji. W tle widoczne drewniane konstrukcje nieznanego przeznaczenia, drzewa i sąsiednie budynki.

Panele poliwęglanowe tworzące szczelne poszycie

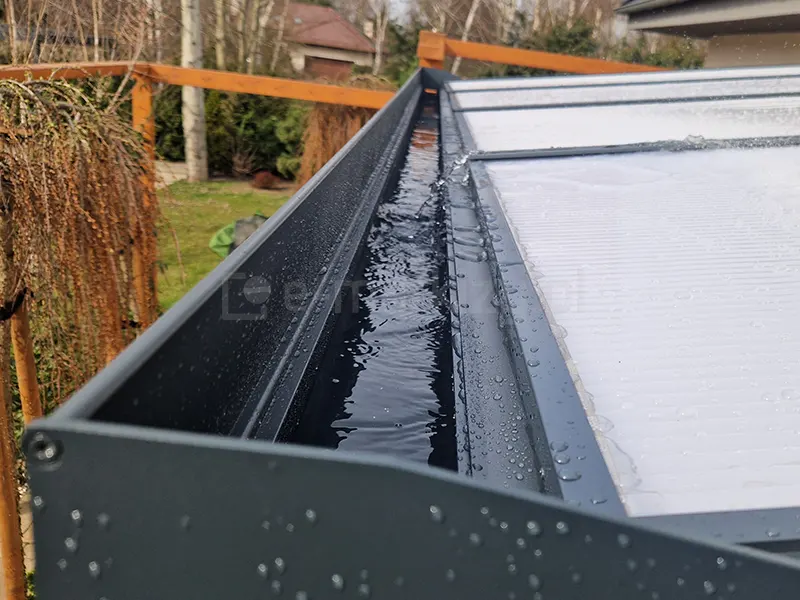

Detal systemu odprowadzania wody w zadaszeniu tarasowym wykonanym z poliwęglanu komorowego. Widoczna jest metalowa rynna o przekroju prostokątnym w kolorze antracytowym, która jest zamontowana wzdłuż krawędzi dachu. Wewnątrz rynny znajduje się płynąca woda opadowa, spływająca bezpośrednio z krawędzi przezroczystych płyt poliwęglanowych. Powierzchnia profilu oraz płyt jest pokryta kroplami deszczu, co obrazuje skuteczność działania systemu odwodnienia. W rozmytym tle widać fragmenty ogrodu z drzewami oraz zabudowę jednorodzinną, co wskazuje na praktyczne zastosowanie konstrukcji w warunkach domowych.

Rynna w belce konstrukcyjnej zadaszenia

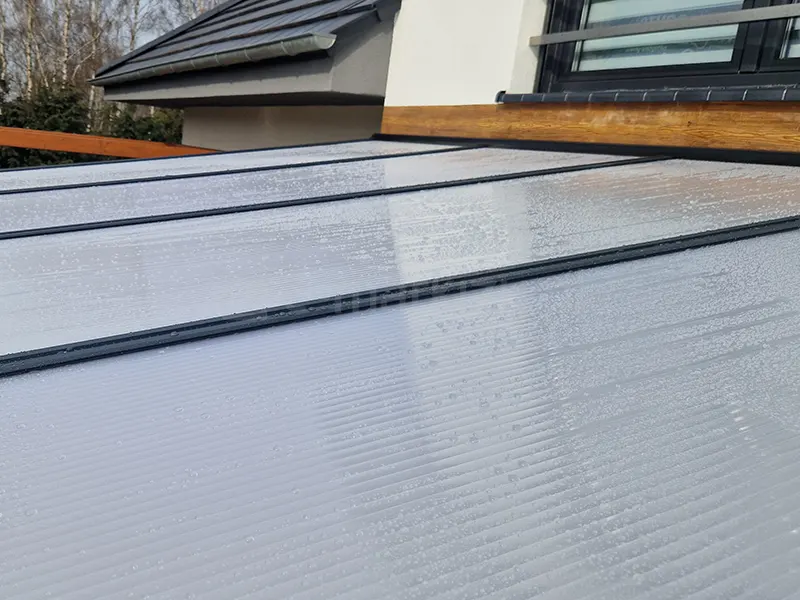

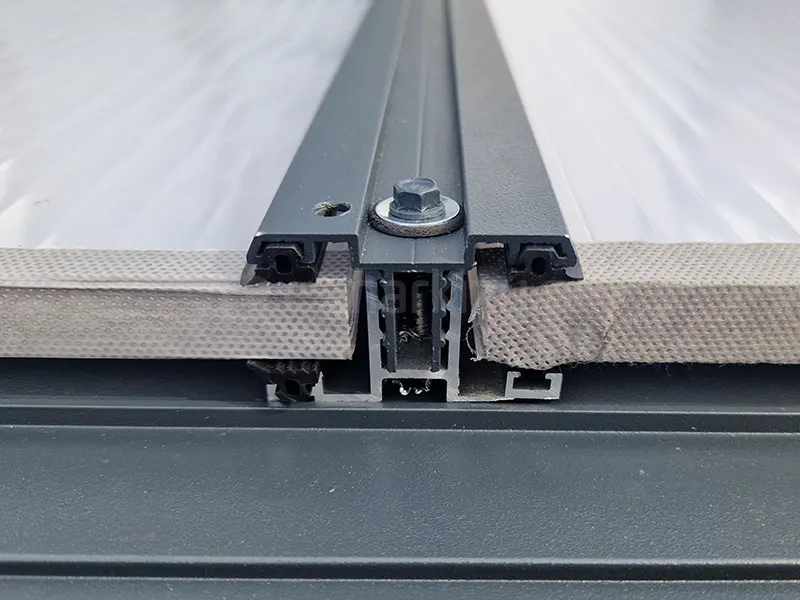

Poszycie dachu zadaszenia tarasowego Modes, wykonane z płyt poliwęglanu komorowego o mlecznym lub lekko transparentnym wykończeniu. Arkusze poliwęglanu są ułożone równolegle i połączone za pomocą wąskich, aluminiowych profili dociskowych w kolorze antracytowym, które zapewniają szczelność konstrukcji. Powierzchnia dachu jest pokryta licznymi kroplami wody, co wskazuje na niedawne opady deszczu. Zadaszenie jest zamontowane pod kątem do elewacji budynku, która wykończona jest białym tynkiem oraz dekoracyjnym pasem o strukturze drewna. W górnej części zdjęcia widoczny jest fragment okna z ciemną ramą oraz kawałek dachu budynku pokrytego grafitową dachówką.

Panele poliwęglanu połączone i uszczelnione listwa wykończeniowa

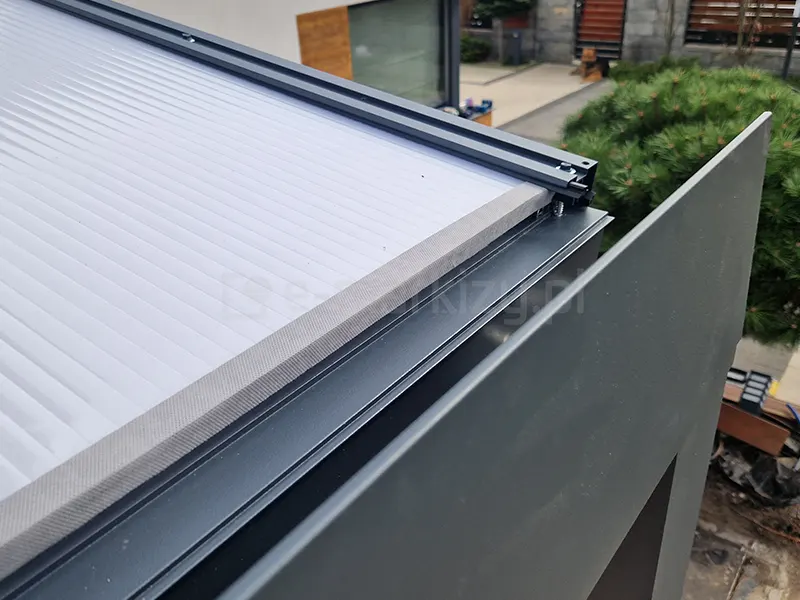

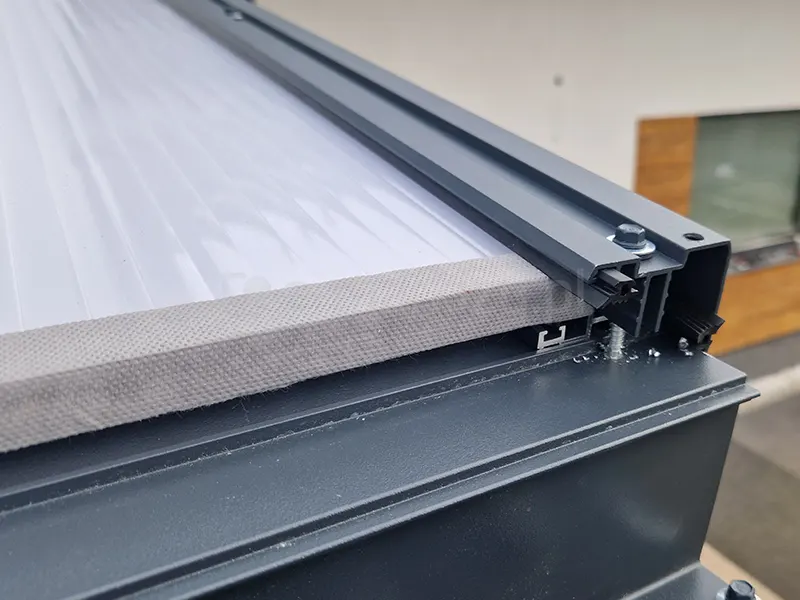

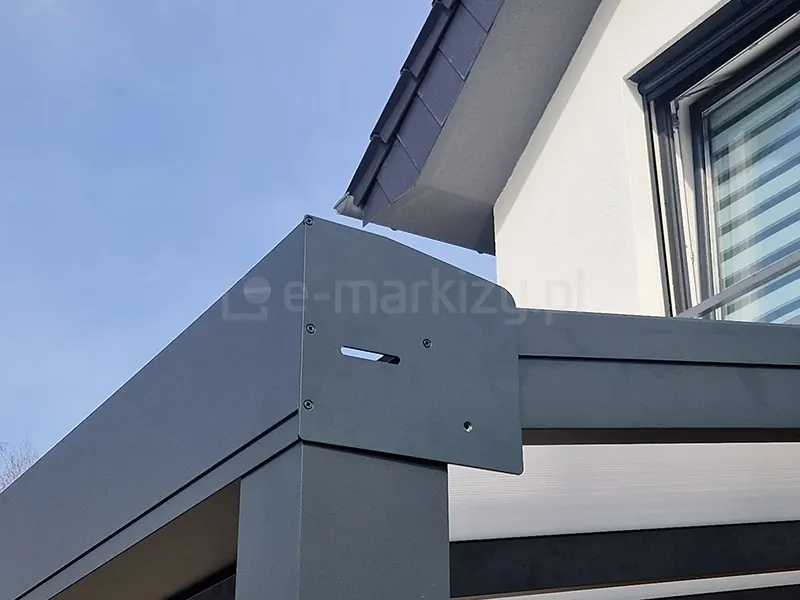

Zbliżenie na krawędź boczną zadaszenia tarasowego, skupiając się na sposobie wykończenia połaci dachu. Arkusz poliwęglanu komorowego w kolorze mlecznym jest zabezpieczony na brzegu szarą taśmą ochronną, a następnie osadzony w systemowym profilu aluminiowym w kolorze antracytowym. Nad krawędzią płyty widoczna jest czarna listwa dociskowa z wkrętem montażowym, która stabilizuje pokrycie. Całość spoczywa na szerokiej belce obwodowej zadaszenia, tworząc estetyczne i szczelne zakończenie konstrukcji. W rozmytym tle widać fragment elewacji budynku z drewnianym akcentem oraz zieloną roślinność ogrodową.

Zadaszenie wykończone listwa skrajna i osłona rynny

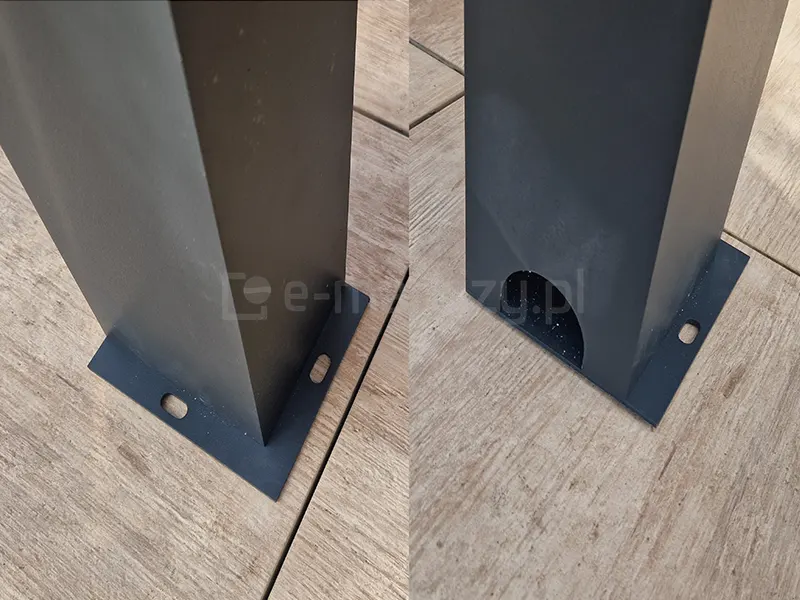

Dwa ujęcia profilu frontowego do zadaszenia Modes ustawionego na płytach tarasowych w drewnopodobnym dekorze. Po lewej słup z widocznym mocowaniem do podłoża, a po prawej słup z widocznym miejscem wypływu wody z rynny ukrytej wewnątrz podpory.

Słupki zadaszenia z których jeden służy jako spust rynny

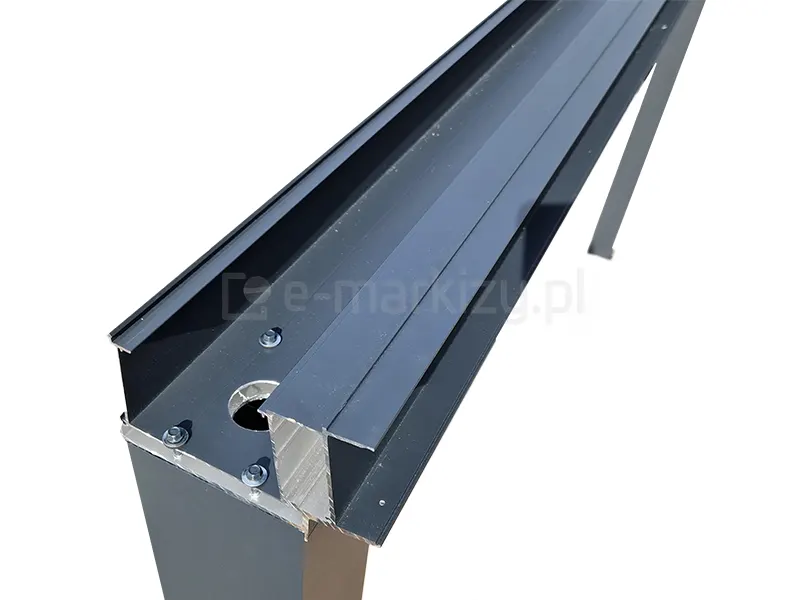

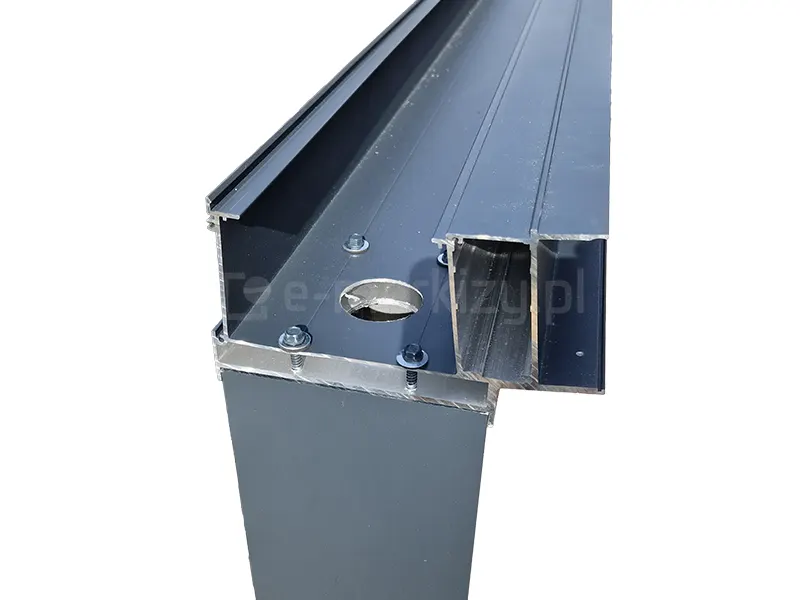

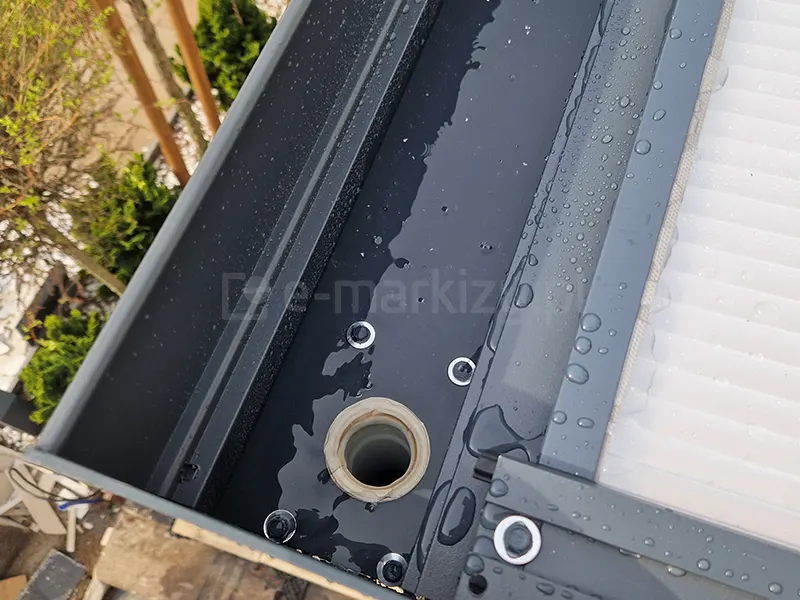

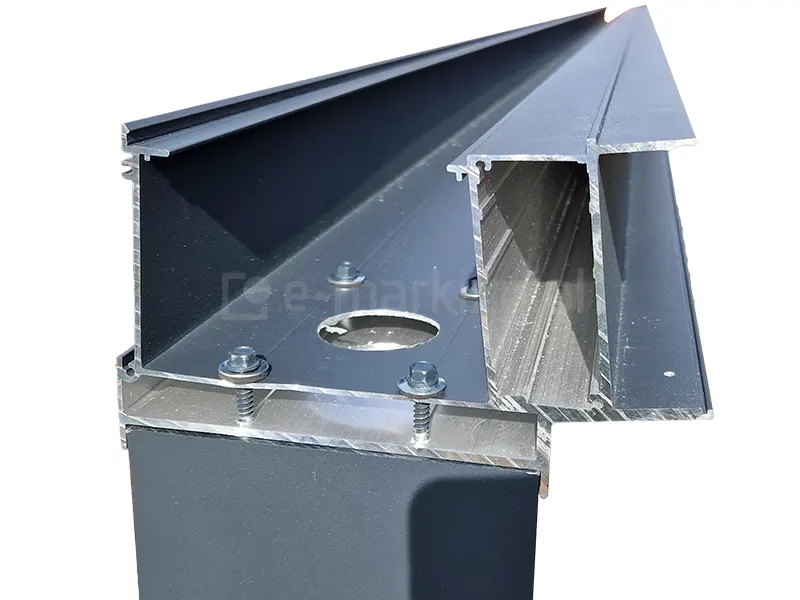

Szczegółowe zbliżenie na system odpływowy rynny zintegrowany z aluminiowym słupkiem konstrukcyjnym zadaszenia. W dnie rynny o kolorze antracytowym widoczny jest okrągły otwór odpływowy z uszczelnieniem, wokół którego znajdują się łby śrub montażowych z podkładkami. Wnętrze profilu rynnowego oraz przylegająca krawędź płyty poliwęglanowej są mokre i pokryte kroplami wody, co demonstruje proces odprowadzania opadów. W tle, poza obrysem konstrukcji, widoczne są fragmenty ogrodowej roślinności i drewnianych elementów małej architektury w naturalnym oświetleniu dziennym.

Odpływ rynny prowadzący do słupa

Odprowadzanie deszczówki z konstrukcji zadaszenia

Woda z zadaszenia odprowadzana jest zawsze w kierunku przednich podpór. W tym celu należy wykonać otwór Ø40 mm u dołu słupa lub wprowadzić rurę Ø80–100 mm, zakończoną kolankiem skierowanym na zewnątrz.
