Zadaszenie Tarasowe Spekta Glass Pomiar

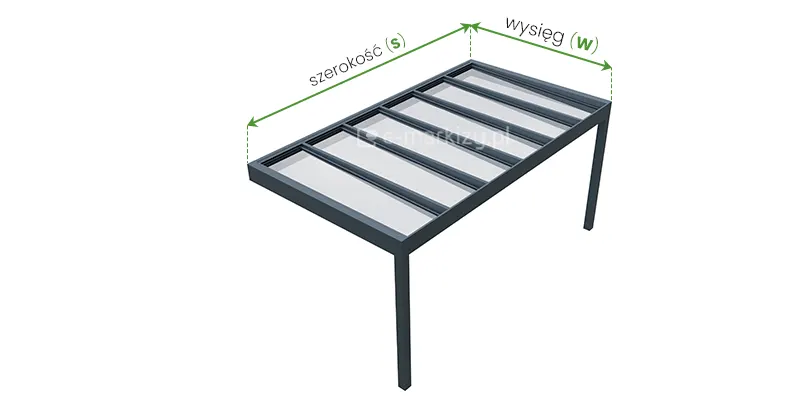

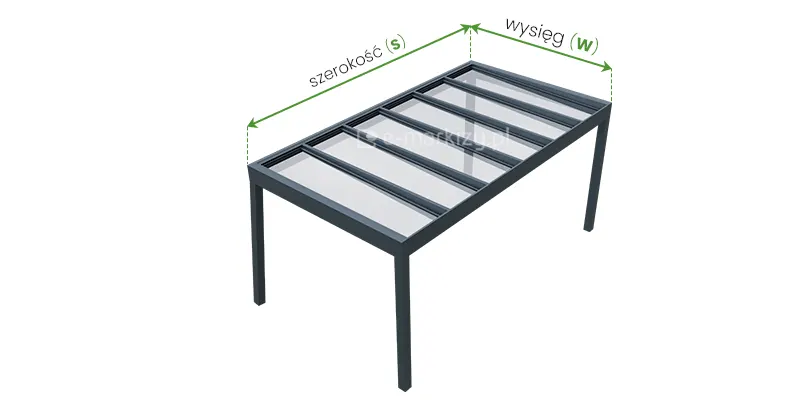

Wizualizacja 3D przedstawia konstrukcję nowoczesnego, przyściennego zadaszenia tarasowego Spekta Glass w kolorze ciemnoszarym (antracytowym), skupiając się na sposobie jego wymiarowania. Na rysunku zaznaczono zielonymi strzałkami pomocniczymi dwa kluczowe parametry: szerokość (s), biegnącą wzdłuż krawędzi przylegającej do ściany budynku, oraz wysięg (w), określający głębokość zadaszenia od ściany do frontowych podpór. Konstrukcja składa się z przeszklonego dachu opartego na systemie równoległych krokwi oraz dwóch pionowych słupów nośnych o kwadratowym przekroju, umieszczonych w narożnikach frontowych. Pokrycie dachowe wykonane jest z transparentnych paneli szklanych, które są osadzone w aluminiowej ramie. Całość prezentowana jest w rzucie aksonometrycznym na białym tle, co pozwala na wyraźne zrozumienie proporcji i orientacji zadaszenia w przestrzeni.

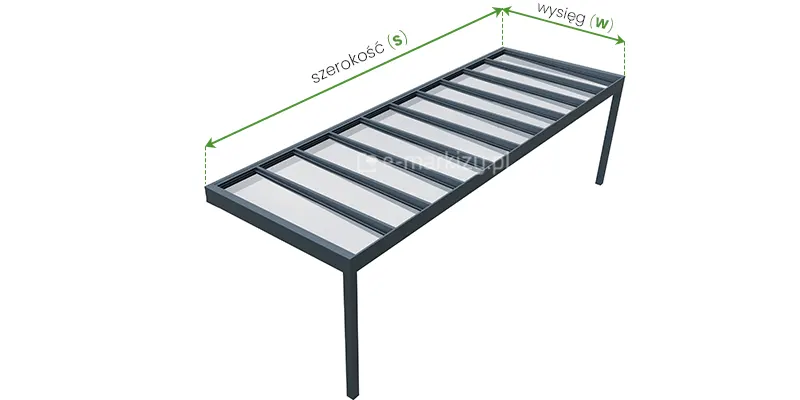

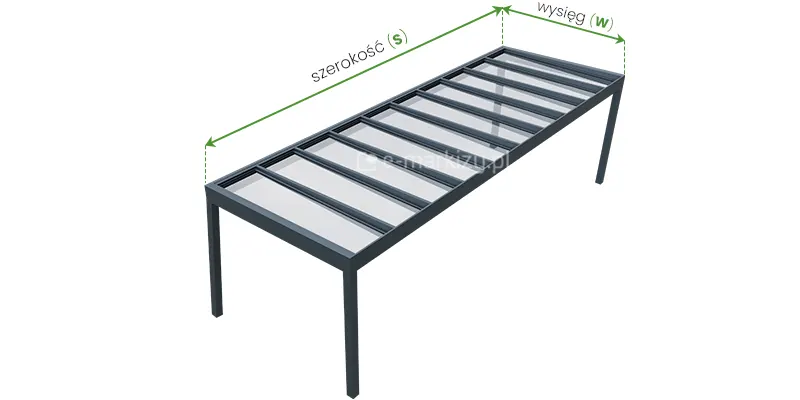

Rysunek techniczny przedstawia schemat wymiarowania szklanego zadaszenia tarasowego Spekta Glas w widoku izometrycznym z góry. Konstrukcja o dużej rozpiętości wykonana jest z profili aluminiowych w kolorze antracytowym i składa się z dziesięciu pól wypełnionych przezroczystym szkłem, przedzielonych równoległymi krokwiami. Całość opiera się na trzech pionowych słupach nośnych o kwadratowym przekroju. Na schemacie naniesiono zielone linie pomocnicze ze strzałkami oraz oznaczenia tekstowe określające kluczowe parametry techniczne: szerokość zadaszenia opisaną jako szerokość (s) wzdłuż dłuższego boku przyściennego oraz głębokość konstrukcji opisaną jako wysięg (w) wzdłuż bocznej krawędzi. Grafika ma charakter poglądowy, prezentując proporcje i sposób mierzenia systemu na gładkim, białym tle.

Zadaszenie ogrodowe Spekta Glass ze stałym dachem szklanymSzerokość zadaszenia od 312 do 698 cm, wysięg zadaszenia od 300 do 450 cm.

Zadaszenie Tarasowe Spekta Glass Pomiar wysokości

H – wysokość całkowita, standard 2800mm
H1 – wysokość w świetle konstrukcji (H – 300mm)

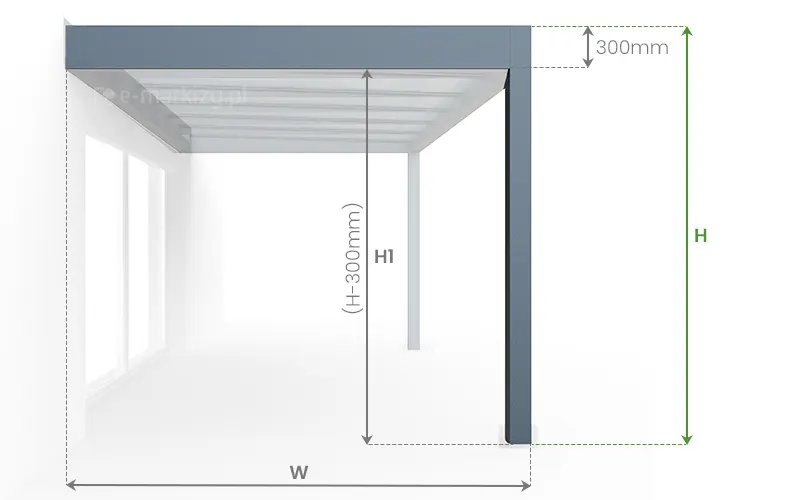

Wizualizacja przedstawia widok z perspektywy bocznej na przyścienne zadaszenie tarasowe Spekta Glass w kolorze antracytowym, skupiając się na parametrach wysokościowych i wysięgu konstrukcji. Po lewej stronie zarysowana jest jasna bryła budynku, do której zamontowano dach. Na grafikę naniesiono zielone i szare linie pomocnicze z oznaczeniami wymiarów: zielona strzałka pionowa „H” po prawej stronie wskazuje całkowitą wysokość konstrukcji od podłoża do górnej krawędzi rynny, przy czym wysokość samego profilu rynnowego została określona jako 300 mm. Centralna, szara strzałka pionowa „H1 (H-300mm)” definiuje wysokość światła przejścia, mierzona od podłoża do spodu rynny. Dolna, pozioma strzałka dwustronna z literą „w” określa całkowity wysięg zadaszenia mierzony wzdłuż jego bocznej krawędzi. W tle, pod przeszklonym dachem, widoczne są dalsze słupy nośne, co oddaje głębię konstrukcji.

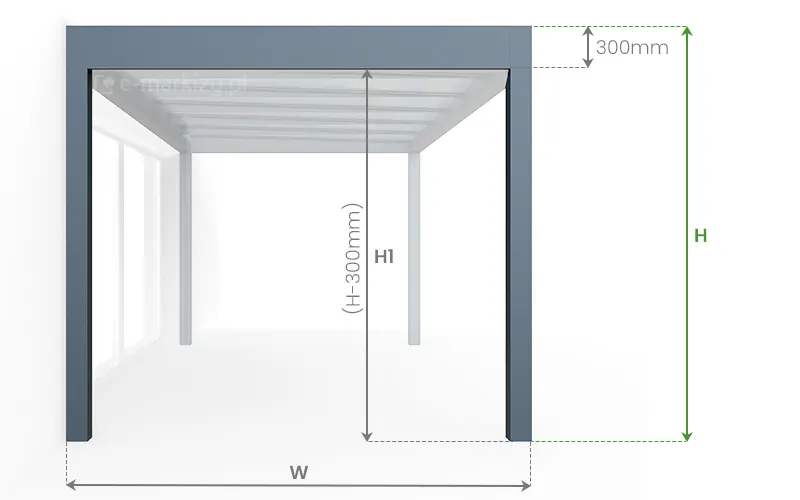

Wizualizacja przedstawia widok od frontu na wolnostojącą konstrukcję zadaszenia tarasowego Spekta Glass w kolorze antracytowym, ilustrującą kluczowe parametry wysokościowe i szerokość. Na rysunku naniesiono system wymiarowania za pomocą linii pomocniczych: zielona pionowa strzałka z literą „H” po prawej stronie wskazuje całkowitą wysokość konstrukcji od podłoża do górnej krawędzi rynny. Tuż obok zaznaczono wysokość samej rynny wynoszącą 300 mm. Centralnie umieszczona szara strzałka pionowa z oznaczeniem „H1 (H-300mm)” definiuje wysokość światła przejścia pod zadaszeniem, czyli odległość od podłoża do dolnej krawędzi profilu czołowego. Na dole grafiki znajduje się pozioma linia z literą „w”, która określa całkowitą szerokość frontu konstrukcji mierzoną między zewnętrznymi krawędziami słupów nośnych. W tle widoczny jest jasny zarys przeszklonego dachu opartego na systemie krokwi oraz tylne podpory, co podkreśla przestrzenny charakter modelu wolnostojącego.

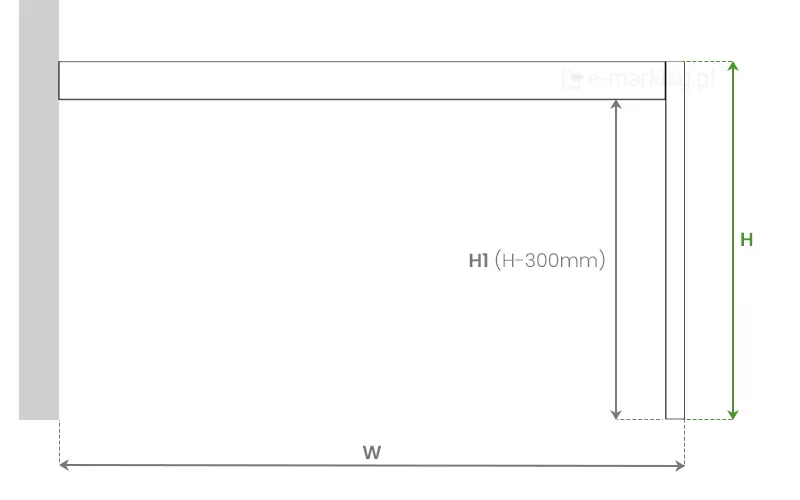

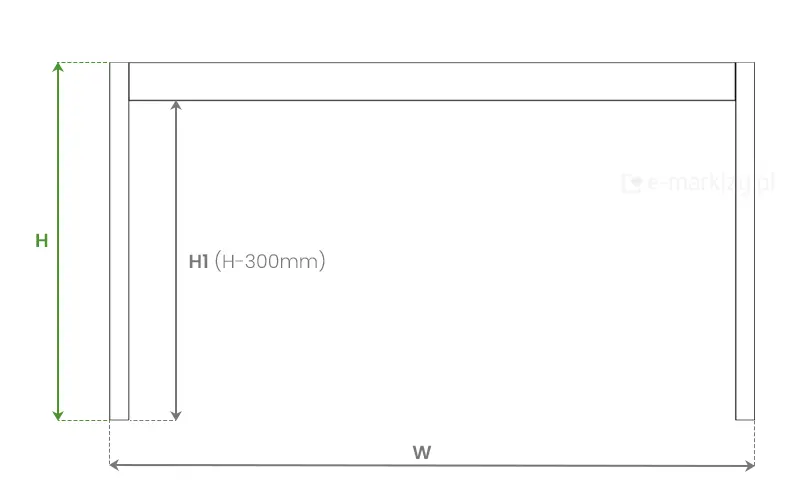

Rysunek techniczny przedstawia schematyczny przekrój boczny przyściennego zadaszenia tarasowego Spekta Glass, ilustrujący zależności wysokościowe i wymiar wysięgu. Po lewej stronie widoczny jest pionowy, szary pas symbolizujący ścianę budynku, do której zamocowana jest pozioma belka konstrukcyjna dachu. Po prawej stronie znajduje się pionowy słup nośny. Na schemacie naniesiono kluczowe parametry wymiarowe za pomocą linii pomocniczych i strzałek: litera „w” na dole określa całkowity wysięg konstrukcji od ściany do zewnętrznej krawędzi słupa. Wysokość konstrukcji opisują dwa parametry po prawej stronie: zielona strzałka z literą „H” oznacza całkowitą wysokość słupa wraz z rynną, natomiast szara strzałka z oznaczeniem „H1 (H-300mm)” wskazuje wysokość prześwitu od podłoża do dolnej krawędzi rynny. Zapis ten informuje, że wysokość światła przejścia jest o 300 mm mniejsza od wysokości całkowitej frontu zadaszenia.

Spekta Glass Dane Techniczne

W zadaszeniu Spekta Glass zastosowano bezpieczne panele laminowane ze szkła hartowanego VSG 44.2 o wysokiej wytrzymałości. Wybór stopnia przejrzystości szkła powinien być dostosowany do stopnia nasłonecznienia oraz planowanego użytkowania przestrzeni. Popularnym rozwiązaniem jest szkło przejrzyste, które zapewnia maksymalne doświetlenie, jednak można wzbogacić konstrukcję o elektryczne rolety przeciwsłoneczne. Rolety te pozwalają na regulację ilości światła, zwiększając funkcjonalność zadaszenia i komfort jego użytkowania w każdej porze dnia.

Wymiary różnych rozmiarów zadaszenia Spekta Glass:

Wysięg 3000mm (wymiary szkła 840 x 2870 mm)
Szerokość (mm)	Liczba paneli
3124	3
4088	4
5052	5
6016	6
6980	7

Wysięg 3500mm (wymiary szkła 840 x 3370 mm)
Szerokość (mm)	Liczba paneli
3124	3
4088	4
5052	5
6016	6
6980	7

Wysięg 4000mm (wymiary szkła 840 x 3870 mm)
Szerokość (mm)	Liczba paneli
3124	3
4088	4
5052	5
6016	6
6980	7

Wysięg 4500mm (wymiary szkła 840 x 4415 mm)
Szerokość (mm)	Liczba paneli
3124	3
4088	4
5052	5
6016	6
6980	7

Odstęp między osiami belek to zawsze 964 mm.

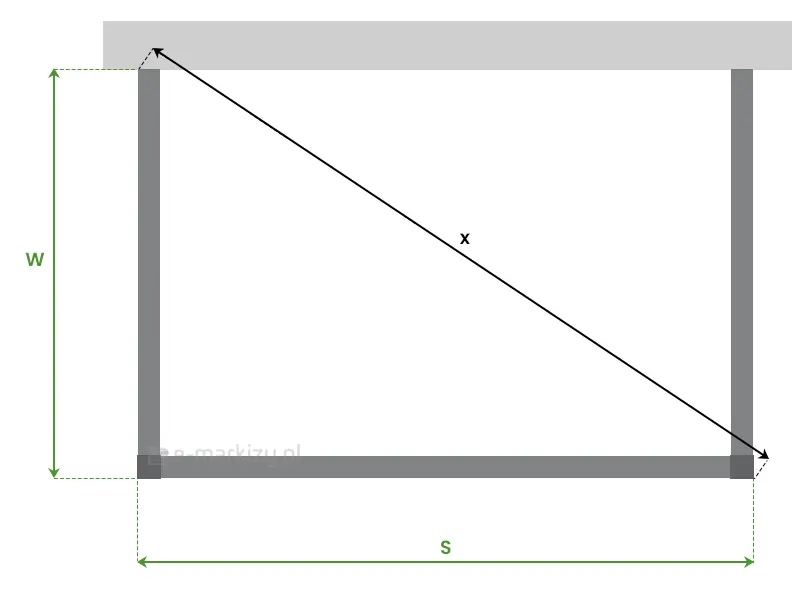

Schemat techniczny przedstawia rzut z góry na plan rozstawu podpór przyściennego zadaszenia tarasowego Spekta Glass. Na białym tle widoczny jest układ konstrukcyjny, w którym górna krawędź styka się z szerokim, jasnoszarym pasem symbolizującym ścianę budynku. Dwa pionowe i jeden poziomy pas w kolorze ciemnoszarym wyznaczają obrys konstrukcji, a w dolnych narożnikach zaznaczono kwadratowe punkty odpowiadające lokalizacji słupów nośnych. Kluczowe parametry montażowe opisano za pomocą zielonych linii pomocniczych: litera „s” oznacza całkowitą szerokość zadaszenia mierzona równolegle do ściany, natomiast litera „w” definiuje wysięg, czyli odległość od ściany do frontowych podpór. Przez środek schematu poprowadzono czarną strzałkę dwustronną oznaczoną literą „x”, która wskazuje przekątną od punktu styku ze ścianą do przeciwległego słupa, co służy do precyzyjnego wypoziomowania i zachowania kątów prostych konstrukcji.

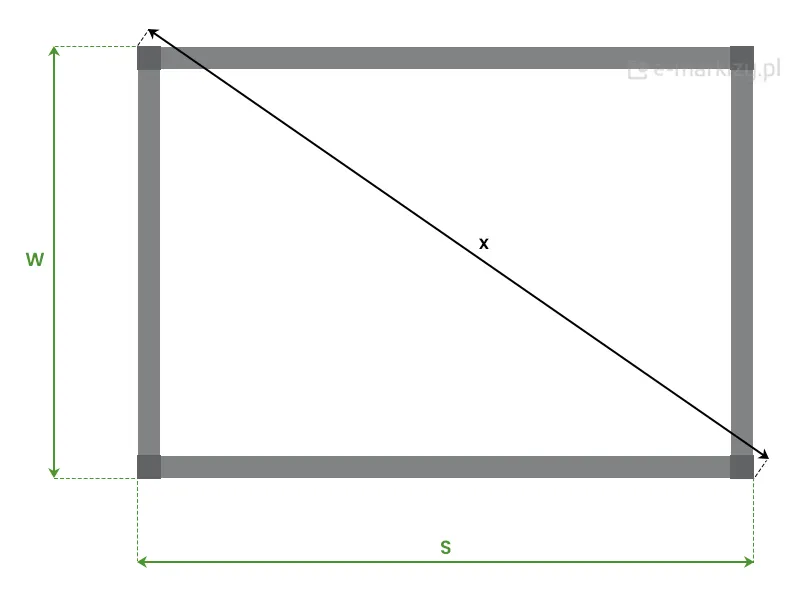

Schemat techniczny przedstawia rzut z góry na plan rozstawu podpór zadaszenia tarasowego Spekta Glass, służący do poprawnego wyznaczenia geometrii konstrukcji. Na białym tle widoczny jest ciemnoszary obrys prostokąta, w którego narożnikach zaznaczono cztery kwadratowe punkty symbolizujące słupy nośne. Kluczowe parametry montażowe zostały oznaczone za pomocą kolorowych linii wymiarowych: zielona linia pozioma z literą „s” określa szerokość rozstawu słupów, natomiast zielona linia pionowa z literą „w” definiuje ich wysięg (głębokość). Dodatkowo, przez środek prostokąta przebiega długa, czarna strzałka dwustronna oznaczona literą „x”, która wskazuje przekątną konstrukcji, niezbędną do zweryfikowania zachowania kątów prostych podczas montażu. Rysunek ma charakter instruktażowy i służy do precyzyjnego przygotowania podłoża pod instalację zadaszenia.

Wymiary (szerokość x wysięg) [mm]	Szerokość (S) [mm]	Wysięg (W) [mm]	Przekątna podpór zewnętrznych (x) [mm]
3124 x 3000	3124	3000	4330
4088 x 3000	4088	3000	5070
5052 x 3000	5052	3000	5875
6016 x 3000	6016	3000	6722
6980 x 3000	6980	3000	7597
3124 x 3500	3124	3500	4691
4088 x 3500	4088	3500	5381
5052 x 3500	5052	3500	6145
6016 x 3500	6016	3500	6959
6980 x 3500	6980	3500	7808
3124 x 4000	3124	4000	5075
4088 x 4000	4088	4000	5719
5052 x 4000	5052	4000	6443
6016 x 4000	6016	4000	7224
6980 x 4000	6980	4000	8044
3124 x 4500	3124	4500	5477
4088 x 4500	4088	4500	6079
5052 x 4500	5052	4500	6765
6016 x 4500	6016	4500	7512
6980 x 4500	6980	4500	8304

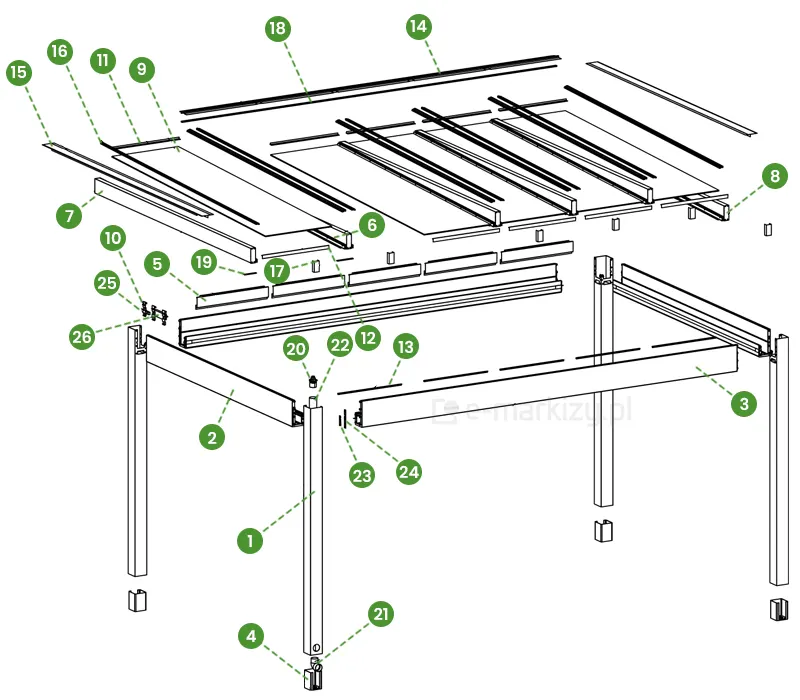

Rysunek techniczny w formie schematu eksplodowanego przedstawia wszystkie komponenty składowe konstrukcji zadaszenia tarasowego Spekta Glass, ponumerowane w celu ułatwienia identyfikacji poszczególnych części. Na białym tle widoczne są rozstrzelone elementy aluminiowej ramy, w tym cztery pionowe słupy nośne (numer 1) ze stopami montażowymi (numer 4) oraz poziome belki rynnowe i maskownice tworzące obrys dachu (numery 2, 3, 5). Górna część schematu ukazuje system zadaszenia szklanego, składający się z podłużnych krokwi (numer 6), uszczelek (numery 11, 14, 16) oraz transparentnych tafli szkła (numer 9). Dodatkowo na rysunku wyszczególniono drobne elementy montażowe i wykończeniowe, takie jak łączniki narożne, śruby, zaślepki profili (numer 17) oraz systemowe detale odprowadzenia wody (numer 21). Każdy z elementów jest precyzyjnie wskazany za pomocą przerywanej linii pomocniczej zakończonej zielonym kołem z odpowiednią cyfrą, co pozwala na prześledzenie pełnej budowy modułowej systemu Pinela.

Komponenty zadaszenia Spekta Glass

01. Podpora
02. Profil rynny dla wysięgu
03. Profil rynny dla szerokości
04. Opcjonalna podstawa do montażu
05. Osłona wykończeniowa
06. Belka pośrednia
07. Belka boczna lewa
08. Belka boczna prawa
09. Płyta szklana
10. Uchwyt na przewody elektryczne
11. Profil przeciwrozbryzgowy
12. Profil okapowy
13. Uszczelka rynny
14. Osłona tylna

15. Osłona boczna
16. Profil szklany
17. Belka z profilem U
18. Taśma uszczelniająca (Compriband)
19. Pianka EPDM
20. Łapacz liści Ø80 mm
21. Kolanko 90° RWD
22. Rura RWD Ø80 mm
23. Mała płytka rozkładająca nacisk
24. Duża płytka rozkładająca nacisk
25. Odbiornik IO do białych diod LED
26. Zasilacz

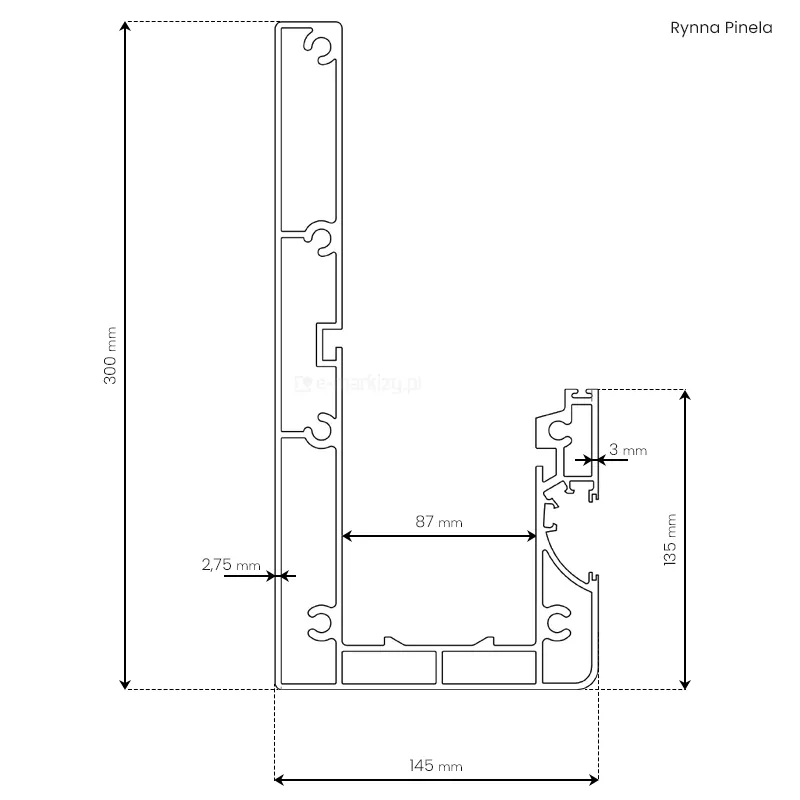

Rysunek techniczny przedstawia szczegółowy przekrój poprzeczny rynny systemu Pinela, stosowanej w konstrukcjach zadaszeń Spekta Glass. Profil rynny ma asymetryczny kształt litery L z rozbudowaną strukturą wewnętrznych komór i prowadnic montażowych. Całkowita wysokość tylnej, wyższej ścianki profilu wynosi 300 mm, natomiast wysokość przedniej ścianki to 135 mm. Całkowita szerokość zewnętrzna elementu u podstawy wynosi 145 mm, z czego szerokość wewnętrznego koryta rynny została określona na 87 mm. Na schemacie zaznaczono precyzyjnie grubości ścianek aluminiowego ekstruzji: główna pionowa ścianka nośna ma grubość 2,75 mm, natomiast ścianka elementu przedniego ma grubość 3 mm. Wewnątrz profilu, zarówno na dnie, jak i na ściankach bocznych, widoczne są liczne wypustki o kolistym przekroju oraz kanały technologiczne służące do łączenia elementów i odprowadzania wody. Rysunek przygotowany jest w kontrastowej, czarno-białej stylistyce z wyraźnym naniesieniem linii wymiarowych i wartości w milimetrach.

Zadaszenie Tarasowe Spekta Glass Pomiar rynny

• Rynna odpływowa 145x300mm

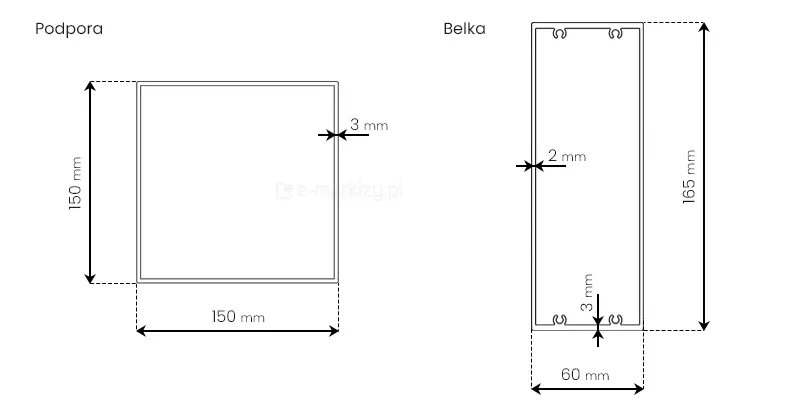

Schemat techniczny przedstawia przekroje poprzeczne dwóch aluminiowych elementów konstrukcyjnych systemu zadaszenia tarasu Spekta Glass, którymi są podpora oraz belka, wraz z ich dokładnym wymiarowaniem. Po lewej stronie widoczny jest przekrój podpory o kształcie kwadratu, której zewnętrzne wymiary boków wynoszą 150 mm na 150 mm, natomiast grubość ścianki profilu została określona na 3 mm. Po prawej stronie znajduje się przekrój belki o kształcie prostokątnym, której wysokość zewnętrzna wynosi 165 mm, a szerokość 60 mm. Profil belki charakteryzuje się zróżnicowaną grubością ścianek, gdzie pionowe ścianki boczne mają grubość 2 mm, natomiast poziome ścianki dolna i górna mają grubość 3 mm. Wewnątrz profilu belki, przy górnej i dolnej krawędzi, widoczne są dodatkowe wypustki techniczne o kolistym kształcie, służące do montażu elementów systemowych. Całość rysunku wykonana jest w formie czarnych linii konturowych na białym tle z czytelnymi liniami pomocniczymi i opisami wymiarów w milimetrach.

Podpora i belka zadaszenia

• Przekrój podpory 150x150mm
• Belka 60x165mm

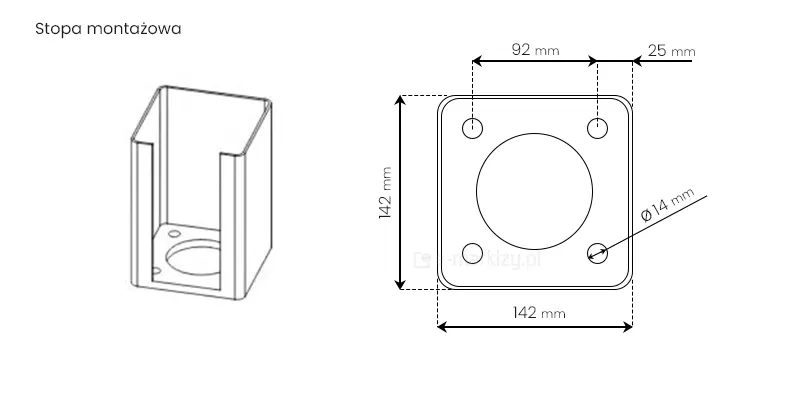

Rysunek techniczny przedstawia wymiarowanie stopy montażowej systemu Spekta Glass, składający się z modelu izometrycznego oraz rzutu z góry. Po lewej stronie widoczny jest trójwymiarowy szkic elementu w formie otwartego profilu o kształcie litery U, który służy do osadzenia słupa konstrukcyjnego. Po prawej stronie znajduje się szczegółowy plan podstawy stopy o kwadratowym kształcie o wymiarach zewnętrznych 142 mm na 142 mm. W każdym z czterech narożników podstawy umieszczono otwory montażowe o średnicy 14 mm, których osie są oddalone od siebie o 92 mm, a od krawędzi zewnętrznej o 25 mm. W centralnej części podstawy znajduje się duży, okrągły otwór technologiczny. Całość została przygotowana w czytelnej formie czarnych linii konturowych na białym tle z precyzyjnymi liniami wymiarowymi i opisami w milimetrach.

Stopa montażowa zadaszenia

• Przekrój stopy 142x142mm
