Zadaszenie Tarasowe Terano Pomiar i Dane Techniczne

Do zamówienia zawsze podawana jest szerokość całkowita zadaszenia oraz jego wysięg.

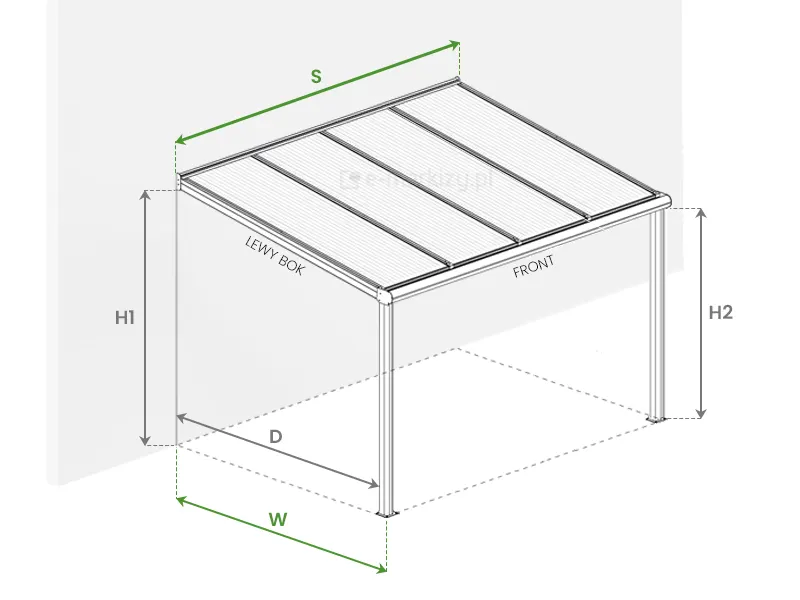

Rysunek techniczny przedstawia schematyczny model 3D zadaszenia tarasowego Terano montowanego do ściany budynku, ilustrujący kluczowe parametry wymiarowe konstrukcji. Na białym tle widoczna jest ażurowa bryła zadaszenia z dachem jednospadowym, wsparta na dwóch skrajnych słupach frontowych. Pokrycie dachowe podzielone jest na cztery sekcje paneli wypełniających. Grafika zawiera oznaczenia literowe przypisane do konkretnych osi: litera S wskazuje całkowitą szerokość konstrukcji wzdłuż ściany montażowej, natomiast litera W określa rozstaw zewnętrzny między słupami frontowymi a ścianą. Wysokość montażowa przy ścianie oznaczona jest jako H1, a wysokość użytkowa frontu, mierzona do spodu profilu rynnowego, jako H2. Głębokość zadaszenia, czyli wysięg mierzony od ściany do wewnętrznej płaszczyzny słupa, została oznaczona literą D. Dodatkowo na schemacie naniesiono napisy określające orientację: „LEWY BOK” przy profilu bocznym oraz „FRONT” przy profilu rynnowym. Wszystkie linie wymiarowe zakończone są grotami strzałek, co precyzyjnie definiuje punkty pomiarowe niezbędne do prawidłowego dopasowania produktu do przestrzeni tarasowej.

4,06m – 2 podpory

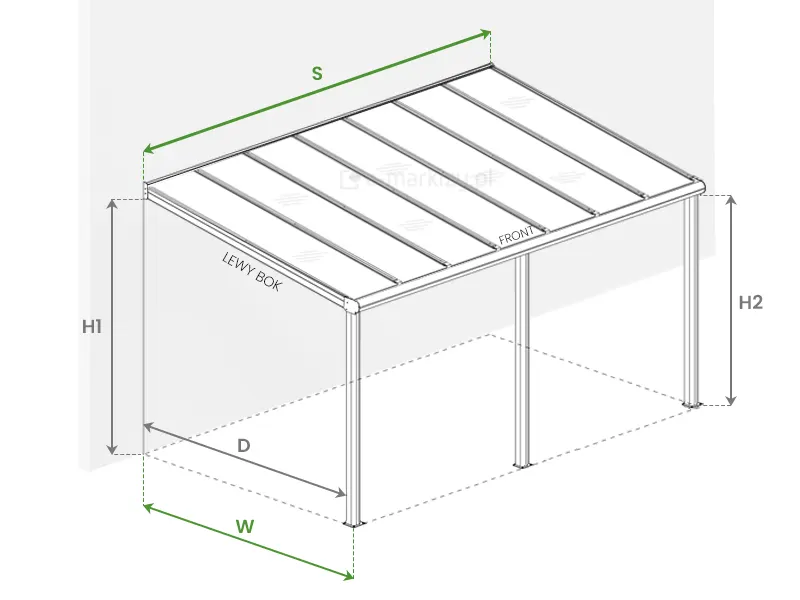

Zadaszenie tarasu Terano pomiar szerokości i wysięgu ukazany na schemacie zadaszenia zamocowanego do pionowej płaszczyzny imitującej ścianę. Wzdłuż mocowania do ściany od jego skrajów poprowadzono przerywane linie pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę z symbolem S. W dolnej części zadaszenia od ściany i od skraju podpory poprowadzono w dół przerywane linie pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę z symbolem W. Na schemacie zaznaczono także dwukierunkowymi strzałkami: wymiar od podłoża do skraju mocowania zadaszenia do ściany oznaczony symbolem H1, wymiar wysokości podpory przedniej oznaczony H2 oraz wymiar od ściany do powierzchni wewnętrznej podpory oznaczony symbolem D.

5,06 do 8,06m – 3 podpory

Do zamówienia zawsze podawana jest szerokość całkowita zadaszenia oraz jego wysięg:

S – szerokość całkowita
W – wysięg dachu

H2 – wysokość podpór bez podstawy
H1 – wysokość montażu do ściany

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

Rysunek techniczny przedstawia schematyczny przekrój boczny konstrukcji zadaszenia Terano, ilustrujący kluczowe parametry wymiarowe i osie pomiarowe. Na grafice widoczny jest profil zadaszenia zamontowany do pionowej ściany budynku, opadający pod skosem w stronę frontowego słupa nośnego. Wysokość montażowa mierzona od podłoża do górnej krawędzi profilu przyściennego oznaczona jest symbolem H1, natomiast wysokość światła przejścia pod rynną frontową zdefiniowano jako H2. Całkowity wysięg konstrukcji od ściany do wewnętrznej krawędzi słupa oznaczono literą D, a rozstaw osiowy między ścianą a zewnętrzną krawędzią słupa symbolem W. Dodatkowo na schemacie uwzględniono długość krokwi dachowej oznaczoną literą B oraz wysokość samego uchwytu ściennego opisaną symbolem U. Wszystkie linie wymiarowe precyzyjnie określają punkty skrajne elementów aluminiowych, co pozwala na dokładne zaplanowanie przestrzeni montażowej.

Zadaszenie Tarasowe Terano Pomiar wysięgu zadaszenia szklanego

Pomiar zadaszenia w zakresie wysięgu wymaga uwzględnienia spadku konstrukcji. W zależności od wybranej wartości wysięgu jego całkowity wymiar będzie nieco większy, co wynika z budowy konstrukcji zadaszenia.

W – od 255cm od 603cm

B – długość belki

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

H2 – wysokość podpór bez podstawy
H1 – wysokość montażu do ściany

Wysokość montażu przy ścianie H1 uzależniona jest od wysokości przednich podpór H2.

Podstawa (stopa) ma 8mm.

Rysunek techniczny przedstawia schemat montażu profilu przyściennego zadaszenia Terano wraz z jego kluczowym wymiarem. Na przekroju bocznym widoczny jest aluminiowy uchwyt ścienny przymocowany bezpośrednio do pionowej płaszczyzny ściany, w którym osadzona jest krokiew dachowa pod kątem nachylenia. Najważniejszym parametrem wskazanym na grafice jest wysokość montażowa samego uchwytu, oznaczona symbolem U, która wynosi dokładnie 149 mm. Poniżej profilu znajduje się linia wymiarowa z oznaczeniem H1, wskazująca na całkowitą wysokość montażu zadaszenia mierzoną od podłoża do dolnej krawędzi elementu ściennego. Schematycznie zaznaczono również uszczelnienie oraz sposób połączenia krokwi z listwą montażową, co obrazuje stabilność i szczelność konstrukcji w punkcie styku z elewacją budynku.

Pomiar wysokości montażu z uwzględnieniem profilu ściennego

U – wysokość uchwytu ściennego = 149 mm

H1 – wysokość montażu do ściany liczona jest od podłoża do dołu uchwytu ściennego U

Zadaszenie tarasowe Terano pomiar – Zestawienie wymiarów zadaszenia dla wysokości standardowej H2=250cm

W zależności od wysięgu zadaszenia przy standardowej wysokości podpory 250 cm wymiar poszczególnych elementów zabudowy tarasowej Terano będzie różny. Zestawienie wymiarów wybranych elementów przedstawiono w tabeli.

Wysięg (W)	Długość Belki (B)	Odległość od tylnej części profilu ściennego do wewnętrznej strony słupa (D)	Wysokość od ziemi do dolnej części profilu rynny (H2) bez podstawy	Wysokość od ziemi do dolnej części profilu ściennego (H1)	Wymiary podpory
2.553 m	2470 mm	2443 mm	2500 mm	2911 mm	110 x 110 mm
3.047 m	2970 mm	2937 mm	2500 mm	2989 mm	110 x 110 mm
3.541 m	3470 mm	3431 mm	2500 mm	3067 mm	110 x 110 mm
4.034 m	3970 mm	3924 mm	2500 mm	3145 mm	110 x 110 mm

Przygotowując się do zamówienia zadaszenia Terano warto zapoznać się z powyższą tabelą i odpowiednio zmierzyć swój taras. Dzięki możliwości wykonania zadaszenia tarasowego Terano na wymiar możesz łatwo dopasować je do własnych potrzeb oraz wielkości posiadanego tarasu.

Zdjęcie prezentuje perspektywę od wewnątrz zadaszenia tarasowego Terano, ukazującą detale konstrukcyjne systemu dachowego oraz aranżację przestrzeni wypoczynkowej. Konstrukcja nośna wykonana jest z profili aluminiowych malowanych proszkowo na kolor antracytowy, z wyraźnie widocznymi krokwiami podtrzymującymi tafle przezroczystego szkła hartowanego. Po lewej stronie znajduje się ściana boczna z pełnym przeszkleniem stałym, zamontowana do elewacji budynku z jasnej cegły. Pod zadaszeniem ustawiono nowoczesny zestaw jadalniany składający się ze stołu o jasnym blacie na metalowej ramie oraz wygodnych foteli z czarnej plecionki technorattanowej. Na stole znajduje się szklany wazon z fioletowymi kwiatami. Podłoga tarasu wyłożona jest ciemnoszarymi płytami o matowym wykończeniu. Otwarta strona zadaszenia ukazuje zadbany, nasłoneczniony ogród z gęstą roślinnością, formowanymi krzewami oraz fragmentem kamiennej fontanny lub rzeźby ogrodowej po prawej stronie. Transparentność dachu zapewnia optymalne doświetlenie wnętrza, przy jednoczesnym zachowaniu ochrony przed opadami.

Ilość podpór zadaszenia

W zależności od szerokości całkowitej zadaszenia Terano konstrukcja będzie posiadała różną liczbę podpór:

• 2 podpory – 4,06m
• 3 podpory – 5,06 do 8,06m

Wiele konstrukcji może zostać zestawionych razem dla utworzenia zadaszenia nawet do 16 metrów szerokości.

Zbliżenie mocowania ściennego zadaszenia tarasu Terano ze szkłem. Antracytowa konstrukcja, w tym krokwie dachowe mocowane są do listwy zainstalowanej na elewacji.

Jako szklane zadaszenie tarasu, można wybrać panele laminowane ze szkła przejrzystego VSG 44,2.

W zależności od sposobu użytkowania zadaszonej przestrzeni i stopnia nasłonecznienia miejsca montażu, wybór stopnia przejrzystości szkła do zadaszenia nie jest tak oczywisty, by kierować się tylko przepuszczalnością promieni słonecznych. Częstym wyborem jest np. zastosowanie szkła przejrzystego, ale wyposażenie dodatkowo konstrukcji w elektryczne poziome rolety przeciwsłoneczne, które mogą być istotnym elementem uzupełniającym i podnoszącym użyteczność zadaszenia.

Jeśli potrzebujesz więcej informacji o szkle stosowanym w zadaszeniu Terano zapraszamy do lektury naszego artykułu „Szklane zadaszenie na taras: elegancja i funkcjonalność„.

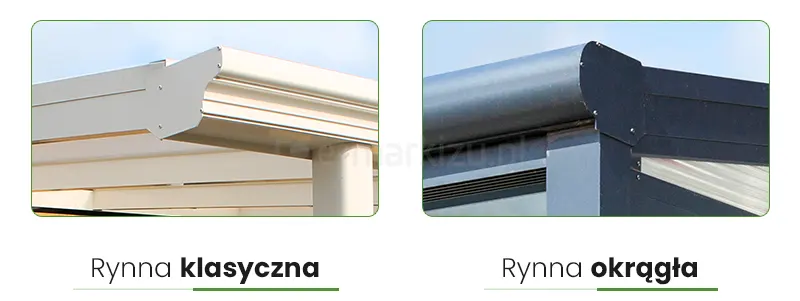

Dwa ujęcia rynny zadaszenia Lunaro Bosco. Po lewej rynna o klasycznym kształcie stanowiąca element konstrukcji w kolorze kremowym. Pod nią napis "rynna klasyczna" z pogrubieniem drugiego słowa i podkreśleniem go grubą zieloną kreską. Po prawej rynna zaokrąglona, stanowiąca element nowoczesnej konstrukcji w kolorze antracytowym. Pod nią napis "rynna okrągła" z pogrubionym drugim słowem i podkreśleniem go grubszą zieloną kreską.

Styl klasyczny lub styl nowoczesny

Styl klasyczny posiada falistą rynnę, a styl okrągły zaokrągloną rynnę.

Gotowy projekt zadaszenia tarasu Lunaro wykonany jest w jednej z dwóch wersji stylistyki wykończenia konstrukcji do wyboru. Różnią się one wykończeniem profilu rynny – prezentowanym na zdjęciu.

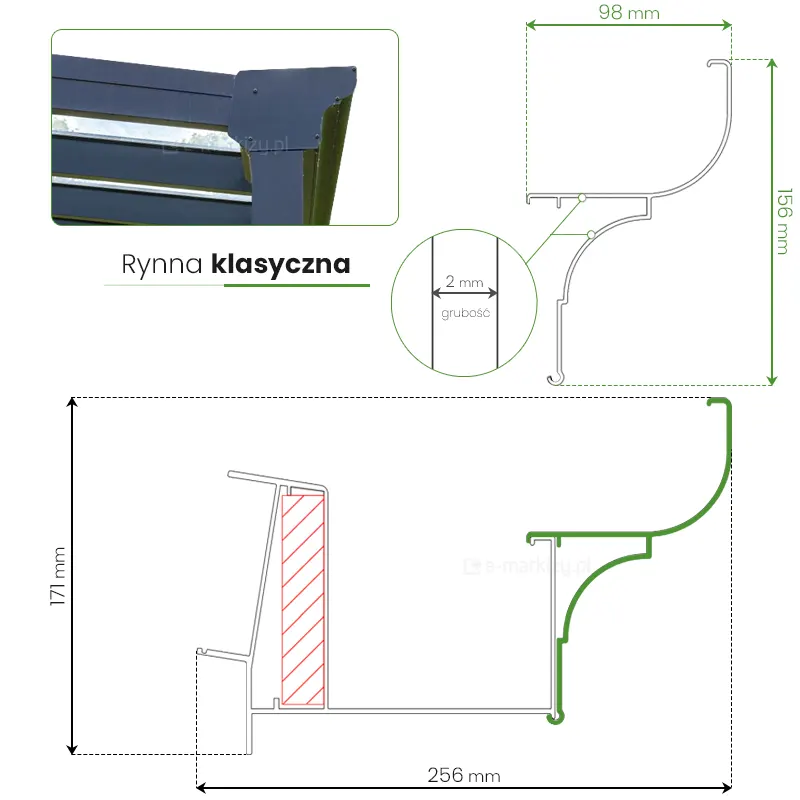

Rysunek techniczny prezentuje szczegółowe wymiary i przekrój rynny klasycznej dedykowanej do zadaszenia tarasu Terano. W górnej części grafiki znajduje się zdjęcie rzeczywiste narożnika konstrukcji w ciemnym kolorze, prezentujące ozdobny profil rynny z zamontowaną maskownicą boczną. Obok umieszczono schematyczny przekrój samej rynny o wysokości 156 mm i szerokości 98 mm, z dodatkowym powiększeniem wskazującym na grubość ścianki aluminiowej wynoszącą 2 mm. Dolna część ilustracji to kompleksowy rysunek techniczny profilu czołowego zintegrowanego z rynną klasyczną o charakterystycznym, esowatym kształcie zewnętrznym. Całkowita wysokość tego modułu wynosi 171 mm, natomiast jego łączna szerokość to 256 mm. Na przekroju widoczna jest wewnętrzna budowa profilu, w tym komora z zaznaczonym na czerwono wypełnieniem wzmacniającym oraz system kanałów odprowadzających wodę.

• Rynna klasyczna 256x171mm • Zintegrowany profil maskujący rynny klasycznej 98x156mm

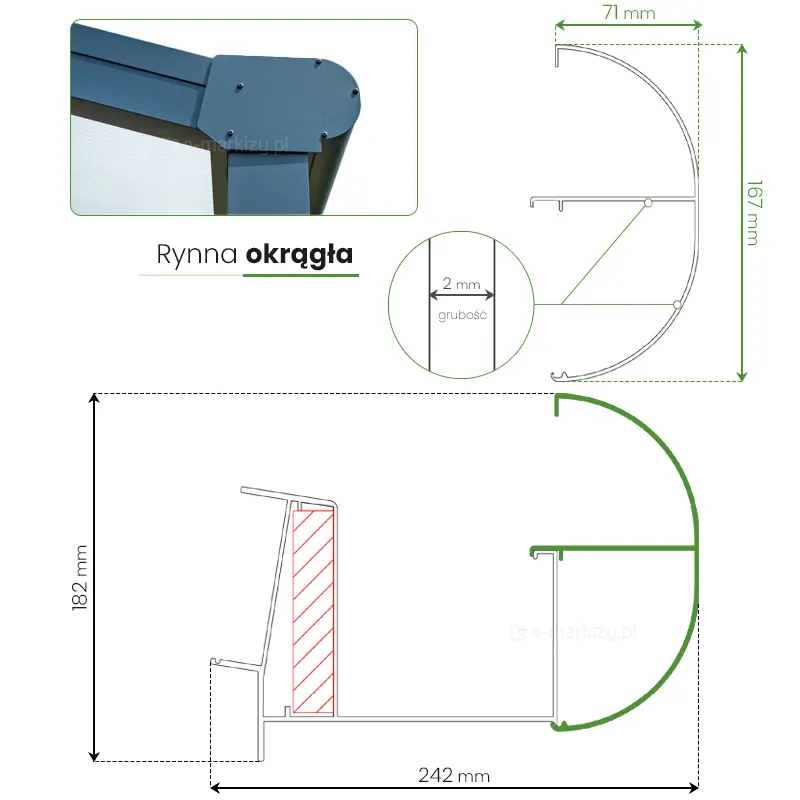

Rysunek techniczny przedstawia szczegółowe wymiary i przekrój rynny okrągłej stosowanej w zadaszeniu tarasu modelu Terano. W lewym górnym rogu znajduje się zdjęcie poglądowe gotowego narożnika konstrukcji w kolorze antracytowym, pokazujące estetyczne wykończenie rynny z widocznymi śrubami montażowymi na bocznej zaślepce. Główną część grafiki stanowią schematy techniczne z naniesionymi wymiarami w milimetrach. Profil samej rynny ma wysokość 167 mm i szerokość 71 mm, a grubość ścianki aluminium wynosi 2 mm. Na dolnym, większym schemacie zaprezentowano przekrój całego profilu czołowego zadaszenia wraz z rynną, gdzie całkowita wysokość elementu wynosi 182 mm, a jego łączna szerokość to 242 mm. Schemat precyzyjnie obrazuje wewnętrzną strukturę komorową profilu, miejsce osadzenia rynny oraz zintegrowany system odprowadzania wody, z zaznaczonym kolorem czerwonym miejscem na wzmocnienie lub wypełnienie konstrukcyjne.

• Rynna okrągła 242x182mm • Zintegrowany profil maskujący rynny okrągłej 71x167mm

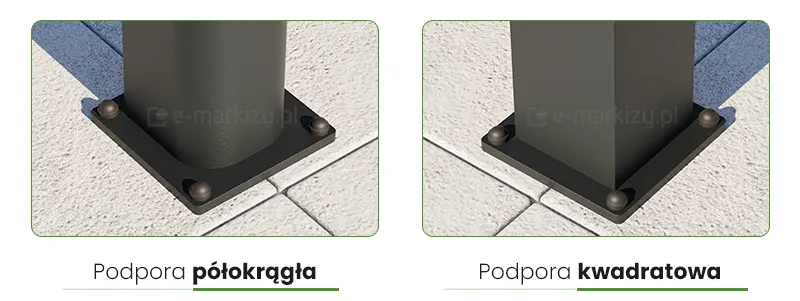

Zestawienie dwóch kształtów podpór odo zadaszenia Terano. Po lewej podpora w kolorze antracytowym o półokrągłym froncie zamocowana za pomocą podkładki z czarnymi zaślepkami na śrubach do podłoża z jasnych płytek. Pod nią napis "podpora półokrągła" z pogrubieniem czcionki w ostatnim słowie oraz podkreśleniem go zieloną grubszą kreską. Po prawej podpora w kolorze antracytowym o kwadratowym kształcie zamocowana za pomocą podkładki z czarnymi zaślepkami na śrubach do podłoża z jasnych płytek. Pod nią napis "podpora kwadratowa" z pogrubieniem czcionki w ostatnim słowie oraz podkreśleniem go zieloną grubszą kreską.

Kształt podpór Terano

Kształt kwadratowych podpór to najlepsze rozwiązanie do montażu dodatkowych osłon bocznych lub frontowych. Wynika to z zaokrąglenia klasycznych słupków oraz ich szerokości.

• Podpora 110x110mm
• Grubość aluminium 2mm

• Stopa podpory 155x155mm
• Grubość aluminium 8mm

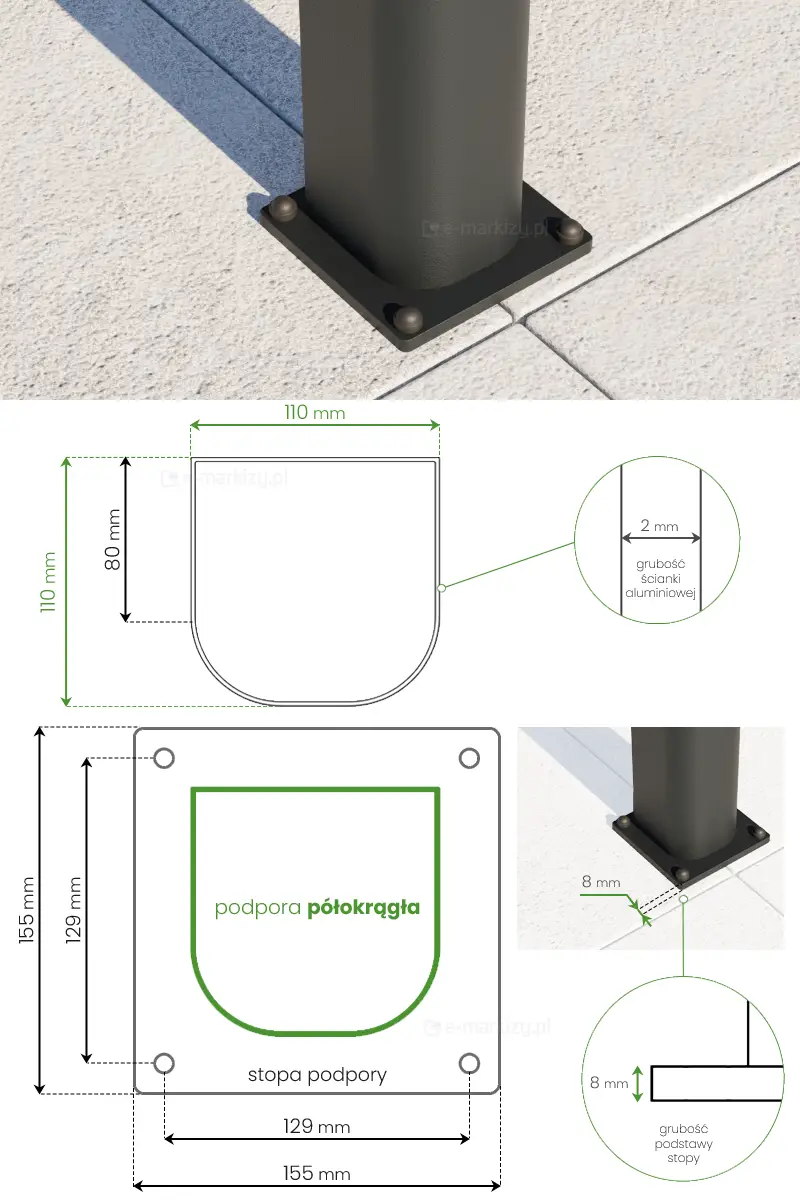

Grafika techniczna przedstawia szczegółową specyfikację podpory półokrągłej oraz stopy montażowej stosowanej w zadaszeniu Lunaro Bosco, łącząc wizualizacje 3D z rysunkami projektowymi. W górnej i środkowej części po prawej stronie umieszczono zdjęcia detali w kolorze antracytowym, obrazujące rzeczywisty wygląd słupa przytwierdzonego do jasnego podłoża za pomocą kwadratowej stopy z czterema ozdobnymi nakrętkami maskującymi śruby. Schemat techniczny przekroju słupa wskazuje, że ma on kształt litery U z domkniętą tylną ścianą, o wymiarach zewnętrznych 110 mm na 110 mm, przy czym część prostokątna ma wysokość 80 mm, a pozostałe 30 mm stanowi półkoliste zaokrąglenie. Dodatkowy detal w okręgu precyzuje, że grubość ścianki aluminiowej profilu wynosi 2 mm. Dolny schemat prezentuje rzut z góry stopy podpory o wymiarach zewnętrznych 155 mm na 155 mm, z rozstawem otworów montażowych wynoszącym 129 mm. Wewnątrz obrysu stopy widnieje zielony napis podpora półokrągła. Kolejny detal pomocniczy wskazuje, że grubość podstawy stopy montażowej wynosi 8 mm. Całość dokumentacji jest przedstawiona w czytelny sposób na białym tle z wykorzystaniem czarnych i zielonych linii wymiarowych.

Grafika techniczna zawiera szczegółowe dane projektowe oraz wizualizację podpory kwadratowej i stopy montażowej stosowanej w konstrukcji zadaszenia Lunaro Bosco. W górnej części oraz w mniejszym kadrze po prawej stronie znajdują się zdjęcia rzeczywistego elementu w kolorze antracytowym, przedstawiające pionowy słup o ostrych krawędziach utwierdzony do jasnego podłoża tarasowego za pomocą kwadratowej podstawy z czterema ozdobnymi maskownicami śrub. Centralny schemat techniczny prezentuje przekrój poprzeczny słupa, który jest kwadratem o wymiarach boku 110 mm na 110 mm, a powiększony detal w okręgu precyzuje, że grubość ścianki profilu aluminiowego wynosi 2 mm. Dolna część grafiki to rzut z góry stopy podpory o wymiarach zewnętrznych 155 mm na 155 mm, z zaznaczonym rozstawem otworów montażowych wynoszącym 129 mm. Wewnątrz obrysu stopy umieszczono zielony napis podpora kwadratowa. Dodatkowy schemat w dolnym prawym rogu informuje, że grubość stalowej lub aluminiowej podstawy stopy wynosi 8 mm. Całość dokumentacji utrzymana jest w czytelnej stylistyce inżynieryjnej na białym tle, wykorzystując czarne linie konturowe oraz zielone elementy wyróżniające kluczowe wymiary i nazewnictwo.

W przypadku chęci montażu na stopach, do wysokości należy doliczyć wysokość stopy – 8mm.

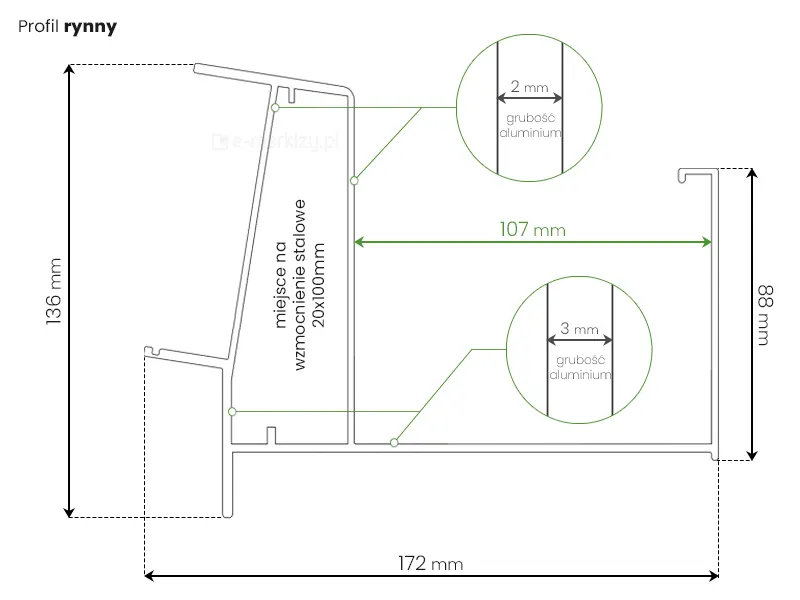

Rysunek techniczny przedstawia szczegółowy przekrój profilu rynnowego zadaszenia Terano wraz z naniesionymi wymiarami konstrukcyjnymi. Całkowita wysokość profilu wynosi 136 mm, a jego łączna szerokość to 172 mm. Wewnątrz konstrukcji wydzielono komorę opisaną jako miejsce na wzmocnienie stalowe o wymiarach 20x100 mm. Szerokość samego kanału odpływowego rynny wynosi 107 mm, a wysokość jej zewnętrznej ścianki to 88 mm. Na schemacie znajdują się dwa detale w powiększeniu, które określają zróżnicowaną grubość aluminium: górna i pionowa część profilu ma ściankę o grubości 2 mm, natomiast dolna podstawa profilu jest wzmocniona do grubości 3 mm. Precyzyjny rysunek obrazuje skomplikowaną geometrię wewnętrzną elementu, zapewniającą sztywność konstrukcji oraz efektywne odprowadzanie wody deszczowej.

Zadaszenie Tarasowe Terano – Pomiar rynny

• Rynna odpływowa 172x136mm

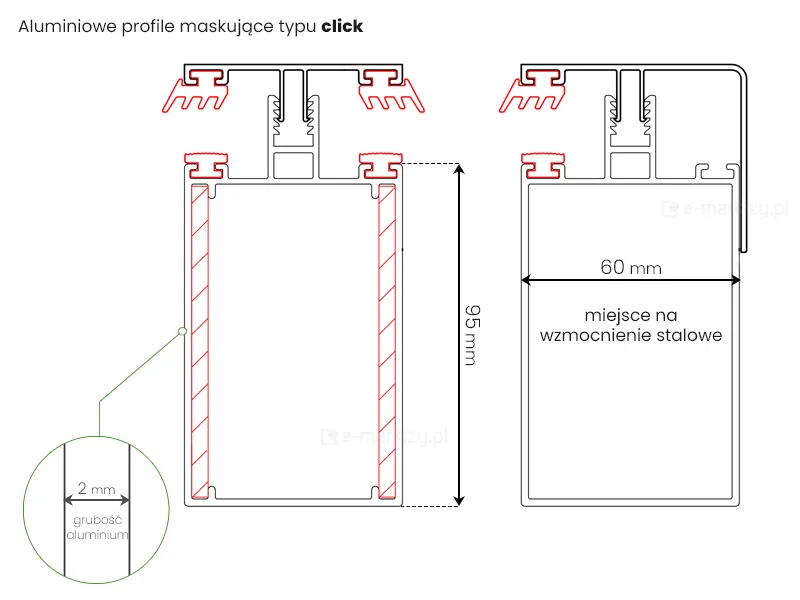

Profile maskujące typu Click

• Aluminiowy Profil 95x60mm z miejscem na wzmocnienie stalowe

Terano Dane Techniczne – komponenty zadaszenia

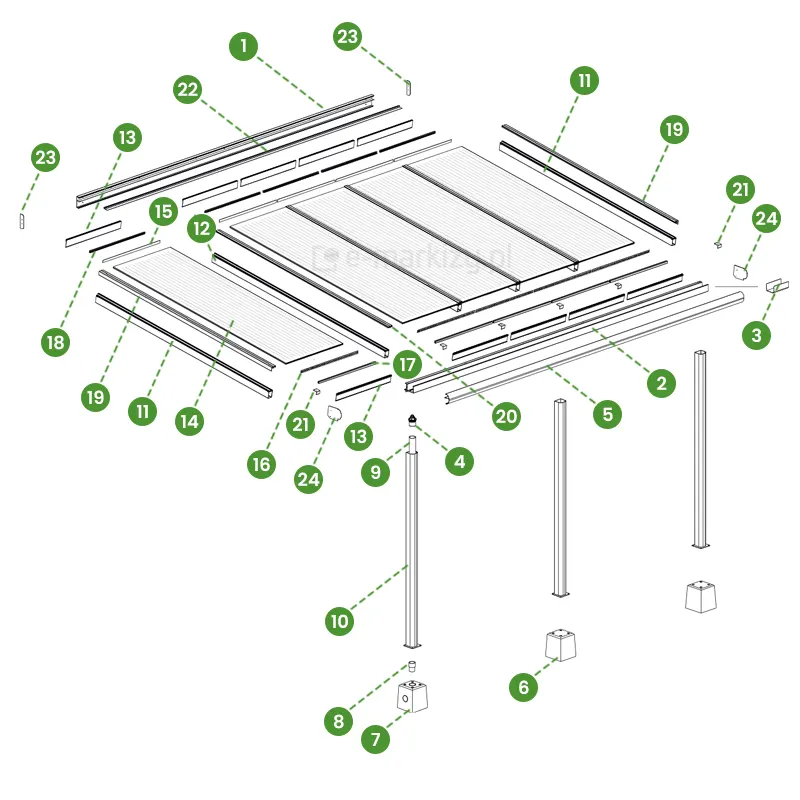

Schemat techniczny w rzucie aksonometrycznym przedstawia widok eksplodujący (z rozstrzelonymi elementami) zadaszenia tarasowego Lunaro Bosco, ukazujący wszystkie komponenty składowe niezbędne do montażu konstrukcji. Każdy element został oznaczony numerem w zielonym okręgu, co pozwala na precyzyjną identyfikację części: numer 1 wskazuje profil ścienny montowany do elewacji, natomiast numery 14 i 12 odnoszą się do paneli poliwęglanowych oraz profili dachowych tworzących połacie dachu. Konstrukcja wsparta jest na trzech pionowych słupach nośnych (numer 10), pod którymi widoczne są systemowe fundamenty lub stopy montażowe (numery 6 i 7) wraz z elementami łączącymi (numer 8). Przednia część zadaszenia ukazuje zintegrowany system rynnowy składający się z profilu rynny (numer 2), profilu maskującego (numer 5) oraz zakończeń i uszczelek (numery 3, 24, 21). Schemat szczegółowo prezentuje również drobne akcesoria montażowe, takie jak zaślepki profili (numer 23), systemy uszczelnień gumowych (numery 15, 16, 17, 18, 20) oraz rury odpływowe (numer 9) z łącznikami (numer 4), które są ukryte wewnątrz słupów nośnych. Całość ilustracji wykonana jest czarną linią konturową na białym tle, tworząc kompleksowy przewodnik po strukturze modularnej wiaty, ułatwiający zrozumienie wzajemnych powiązań między aluminiowymi profilami a wypełnieniem z poliwęglanu.

01. Profil ścienny
02. Profil rynny
03. Przedłużenie rynny (Opcja)
04. Łapacz liści
05. Pokrywa rynny okrągłej
05A. Klasyczna pokrywa rynny
06. Podstawa betonowa (Opcja) ze śrubą sześciokątną M8x40 i podkładką
07. Podstawa betonowa z odpływem wody deszczowej (Opcja) ze śrubą sześciokątną M8x40 i podkładką
08. Kolanko odpływu wody deszczowej 90°
08A. Rękaw odpływu wody deszczowej (Opcja)
09. Rura odpływu wody deszczowej ø 80 mm
10. Słup okrągły z podstawą lub bez
10A. Słup kwadratowy z podstawą lub bez
11. Belka boczna (1x uszczelka)
12. Belka pośrednia (2x uszczelka)
13. Pokrywa wykończeniowa
14. Płyta poliwęglanowa 980 mm
16. Taśma przeciwpyłowa (perforowana)
17. Długi profil kondensacyjny
18. Krótki profil kondensacyjny
19. Listwa końcowa (1x uszczelka)
20. Listwa górna (2x uszczelka)
21. Zatrzask profilu L
22. Uszczelka profilu ściennego
23. Pokrywa boczna profilu ściennego
24. Pokrywa boczna profilu rynny okrągłej
24A. Pokrywa boczna profilu rynny klasycznej

Zadaszenie Terano składa się z wielu elementów. W zależności od wybranej konfiguracji nie wszystkie elementy będą dołączone do Twojego zamówienia.

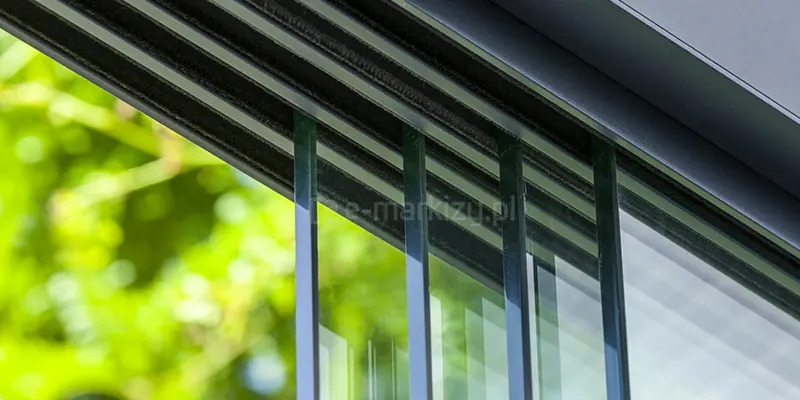

Lekko rozsunięte cztery panele szklanych ścian przesuwnych Auris zamocowane w profilu górnym o kolorze antracytowym. W tle widoczne zielone liście drzew mocno rozmyte.

System szklanych drzwi przesuwnych

Szklane drzwi przesuwne to idealne rozwiązanie, gdy chcemy osłonić taras przed podmuchami wiatru oraz zapewnić w środku komfort termiczny, ale nie chcemy stosować rozwiązań na stałe. Panele przesuwne ze szkłem bezpiecznym dostępne są w systemach na jednej, dwóch lub nawet sześciu szynach i można je zamontować zarówno od frontu, jak i po bokach zadaszenia. Do zabudowy boku wymagany jest wcześniejszy montaż klinu bocznego, do którego aluminiowej ramy montowana jest prowadnica górna.

Należy pamiętać, że przy zastosowaniu pojedynczej szyny, panele szklane nie będą na siebie nachodzić. Szerokość szklanego systemu przesuwnego mierzona jest od podpory do porpory lub od podpory do ściany. Jeden panel szklany posiada zawsze szerokość 980mm. W zależności od powierzchni, którą chcemy osłonić, nadmierną przestrzeń można wypełnić dodatkowym słupkiem, albo zamontować dłuższy system szyn, sprawiając tym samym, że panele szklane będą na siebie bardziej zachodziły.

Przestrzeń między panelami szklanymi jest uszczelniana za pomocą tzw. „listwy pogodowej”, a specjalne profile w kształcie litery „U” pozwalają na estetyczne połączenie systemu drzwi z podporą zadaszenia.

Nietypowe dostosowanie konstrukcji zadaszenia do ściany.

Konstrukcję Lunaro, można w łatwy sposób dostosować do nietypowych zabudów i powierzchni ścian. W tym celu należy przyciąć listwę ścienną startową oraz odpowiednie krokwie. Krokwie można dociąć również pod dowolną długość. Mamy także możliwość domówienia większej ilości krokwi w razie potrzeb.

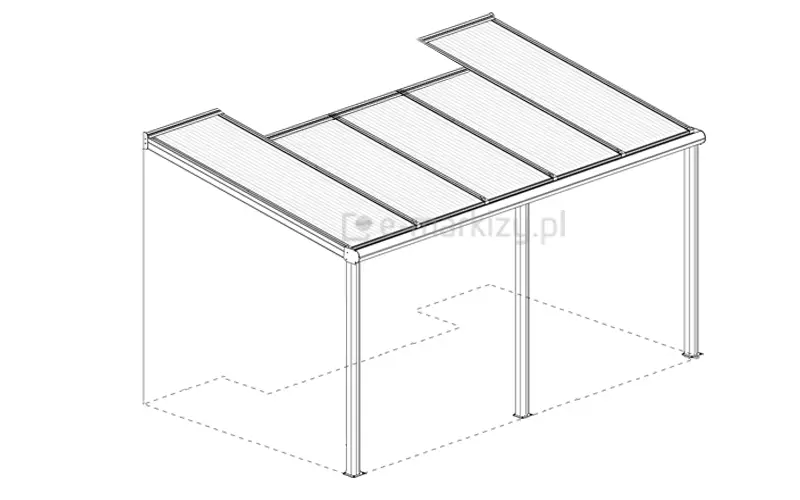

Rysunek techniczny w formie rzutu aksonometrycznego przedstawia proces nietypowego dostosowania konstrukcji i paneli poliwęglanowych w zadaszeniu tarasowym Lunaro Bosco. Konstrukcja wsparta na trzech pionowych słupach o kwadratowym przekroju posiada dach podzielony na pięć sekcji, z których każda wypełniona jest podłużnym panelem z poliwęglanu. Dwa skrajne panele są nieco dłuższe i pozwalają na przykład na osłonięcie boków wypustu ściany. Pozostałe trzy środkowe panele spoczywają stabilnie w aluminiowych profilach dachowych o mniejszej długości. Całość wiaty została narysowana czarną linią konturową na białym tle, a rzut uwzględnia perspektywiczne nachylenie połaci dachu oraz detale stóp montażowych przytwierdzonych do podłoża, które zaznaczono przerywaną linią pomocniczą określającą obrys zajmowanej powierzchni.

Wycięcie w centralnym miejscu

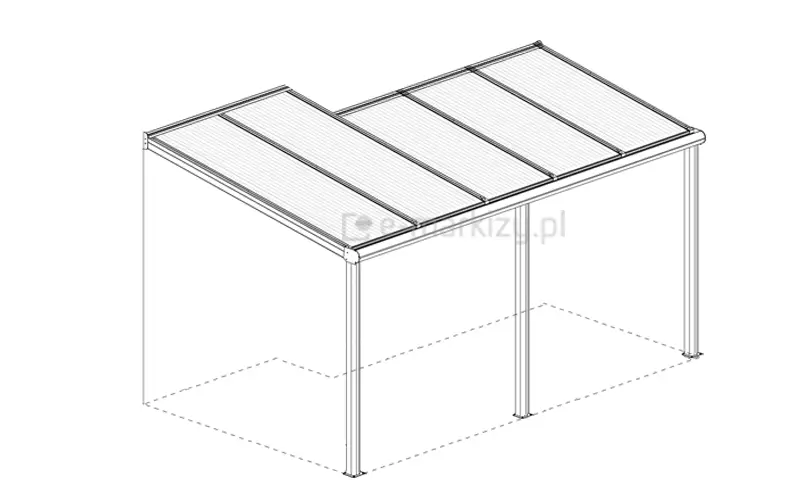

Rysunek techniczny w rzucie aksonometrycznym przedstawia zadaszenie tarasowe Lunaro Bosco z poliwęglanu w wariancie z nietypowym dostosowaniem wysięgu, czyli zróżnicowaną głębokością połaci dachowej. Konstrukcja wsparta na trzech pionowych słupach frontowych charakteryzuje się uskokiem w linii dachu, gdzie lewa część zadaszenia, obejmująca dwa panele poliwęglanowe, posiada większy wysięg niż pozostała, prawa część składająca się z trzech paneli. Takie rozwiązanie konstrukcyjne pozwala na dopasowanie wiaty do nieregularnego kształtu elewacji budynku lub specyficznego układu tarasu. Schemat wykonany jest czarną linią konturową na białym tle, a rzut poziomy podłoża zaznaczony przerywaną linią pomocniczą dokładnie odwzorowuje powstałe wcięcie w obrysie konstrukcji. Przednia krawędź dachu, mimo różnicy w głębokości modułów, wykończona jest systemem rynnowym, a cała połać zachowuje jednolity kąt nachylenia, co zapewnia spójność estetyczną przy zachowaniu wysokiej funkcjonalności niestandardowego projektu.

Wycięcie z prawej strony

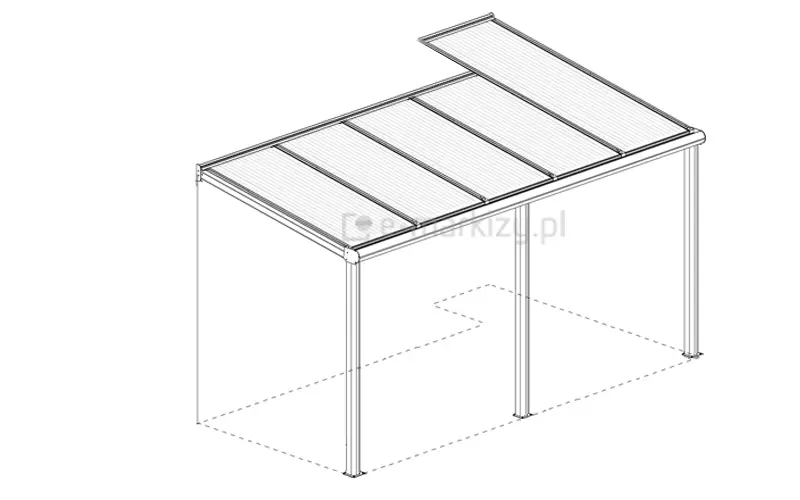

Rysunek techniczny w rzucie aksonometrycznym przedstawia zadaszenie tarasowe Lunaro Bosco w specjalnej konfiguracji z nietypowym dostosowaniem wysięgu, dopasowanym do nieregularnego kształtu podłoża lub elewacji. Konstrukcja wsparta na trzech pionowych słupach frontowych posiada dach podzielony na pięć przęseł z panelami poliwęglanowymi, przy czym skrajne lewe przęsło charakteryzuje się znacznie większą głębokością niż pozostała część wiaty. Ta wysunięta sekcja tworzy wyraźny uskok w linii dachu, co zostało dodatkowo zobrazowane na schemacie poprzez uniesienie jednego z paneli poliwęglanowych nad dłuższą częścią konstrukcji. Rzut poziomy zaznaczony przerywaną linią na podłożu precyzyjnie oddaje niestandardowy obrys w kształcie litery L, pokazując różnicę w wysięgu między modułami. Całość prezentowana jest jako czarny rysunek konturowy na białym tle, podkreślając modularność systemu i możliwość indywidualnej adaptacji wymiarów głębokości

Wycięcie z lewej strony

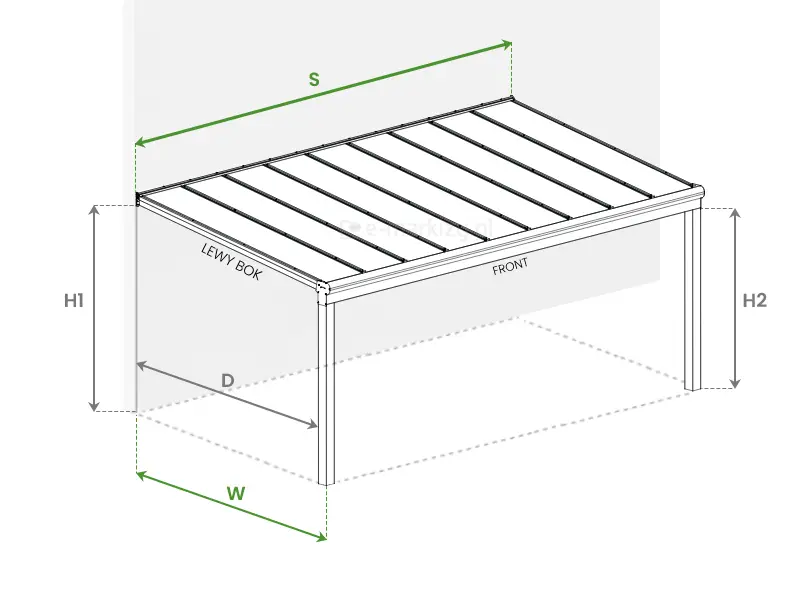

Dane Techniczne wzmocnionej konstrukcji Terano XXL

Szerokość 506 do 706 cm tylko na dwóch podporach

S – szerokość całkowita od 506 do 706cm
W – od 255cm od 603cm

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

H2 – wysokość podpór bez podstawy
H1 – wysokość montażu do ściany

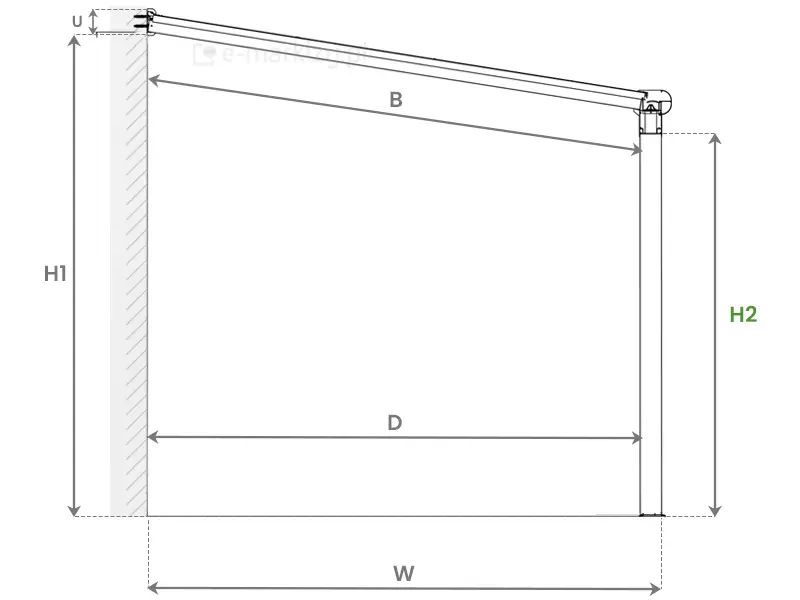

Rysunek techniczny przedstawiający widok z boku (przekrój boczny) konstrukcji zadaszenia Terrano XXL montowanego do ściany budynku. Schemat obrazuje nachylenie dachu oraz kluczowe parametry wymiarowe niezbędne do montażu, oznaczone za pomocą linii pomocniczych i liter. Po lewej stronie widoczny jest pionowy profil ściany z szarym kreskowaniem, do którego przymocowana jest górna część zadaszenia. Wysokość montażu mierzona od podłoża do górnej krawędzi profilu przyściennego oznaczona jest symbolem H1, natomiast wysokość samego elementu mocującego na ścianie opisano literą U. Dach opada w stronę frontu, gdzie wspiera się na pionowym słupie, którego wysokość oznaczona jest kolorem zielonym jako H2. Na schemacie zaznaczono również trzy parametry głębokości: literą B opisano długość dachu mierzoną po skosie (wzdłuż krokwi), literą D oznaczono odległość poziomą od ściany do wewnętrznej krawędzi słupa wsporczego, a literą W całkowitą głębokość konstrukcji mierzoną po podłożu od ściany do zewnętrznej krawędzi podstawy słupa. Całość rzutu wykonana jest w formie czarnego obrysu na białym tle, co zapewnia wysoką czytelność detali konstrukcyjnych zadaszenia Terrano XXL.

W – od 255cm od 603cm

B – długość belki

D – odległość od tyłu ściany profilu do wewnętrznej krawędzi podpory

H2 – wysokość podpór bez podstawy
H1 – wysokość montażu do ściany

Wysokość montażu przy ścianie H1 uzależniona jest od wysokości przednich podpór H2.

Przy pomiarach należy wziąć pod uwagę, że w zadaszeniu XXL mogą być użyte podpory 11x11cm oraz 15x15cm

Rysunek techniczny przedstawiający schematyczny przekrój boczny miejsca montażu zadaszenia Terrano XXL do ściany budynku. Na grafice widoczna jest pionowa płaszczyzna ściany z naniesionym szarym kreskowaniem, do której przylega czarny profil montażowy. Głównym elementem jest uchwyt ścienny, wskazany za pomocą linii pomocniczej z opisem tekstowym, który stabilizuje i mocuje górną część konstrukcji dachowej. Od profilu przyściennego odchodzi pod lekkim kątem nachylenia fragment dachu zadaszenia. Na schemacie umieszczono kluczowe oznaczenia wymiarowe: szara strzałka H1 wskazuje wysokość od podłoża do dolnej krawędzi profilu przyściennego, natomiast zielona dwustronna strzałka oznaczona literą U definiuje całkowitą wysokość profilu montażowego mierzoną wzdłuż elewacji. Ilustracja ma charakter czysto informacyjny, ułatwiający zrozumienie sposobu kotwienia systemu oraz planowania przestrzeni montażowej na ścianie obiektu.

Pomiar wysokości montażu Terano XXL

U – wysokość uchwytu ściennego

H1 – wysokość montażu do ściany liczona jest od podłoża do dołu uchwytu ściennego U

W zależności od długości wysięgu zadaszenia, przy standardowej wysokości podpór wynoszącej 250 cm, wymiary poszczególnych elementów zabudowy tarasowej Terano w wersji XXL mogą się różnić. Szczegółowe zestawienie wymiarów wybranych elementów znajduje się w poniższej tabeli.

Wysięg (W)	Długość Belki (B)	Odległość od tylnej części profilu ściennego do wewnętrznej strony słupa (D)	Wysokość od ziemi do dolnej części profilu rynny (H2) bez podstawy	Wysokość od ziemi do dolnej części profilu ściennego (H1) + 167 mm	Wymiary podpory
2.553 m	2470 mm	2443 mm	2500 mm	3053 mm	110 x 110 mm
3.047 m	2970 mm	2937 mm	2500 mm	3131 mm	110 x 110 mm
3.541 m	3470 mm	3431 mm	2500 mm	3209 mm	110 x 110 mm
4.034 m	3970 mm	3924 mm	2500 mm	3287 mm	110 x 110 mm

Przed złożeniem zamówienia na zadaszenie Terano XXL warto zapoznać się z powyższą tabelą i dokładnie wymierzyć swój taras. Dzięki opcji wykonania zadaszenia Terano na wymiar z łatwością dopasujesz je do indywidualnych potrzeb oraz rozmiaru swojego tarasu.

Uwaga! Wymiary z podporami 150x150mm mogą się różnić.

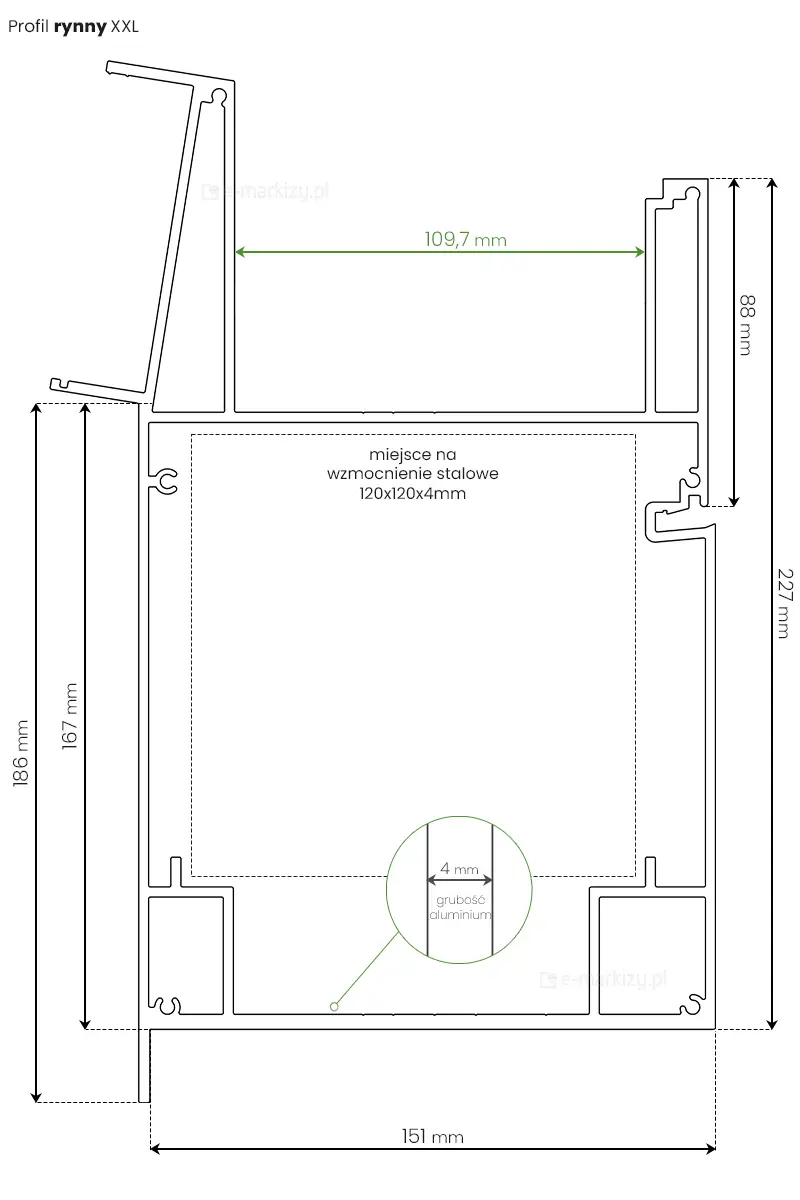

Wymiary rynny zadaszenia XXL

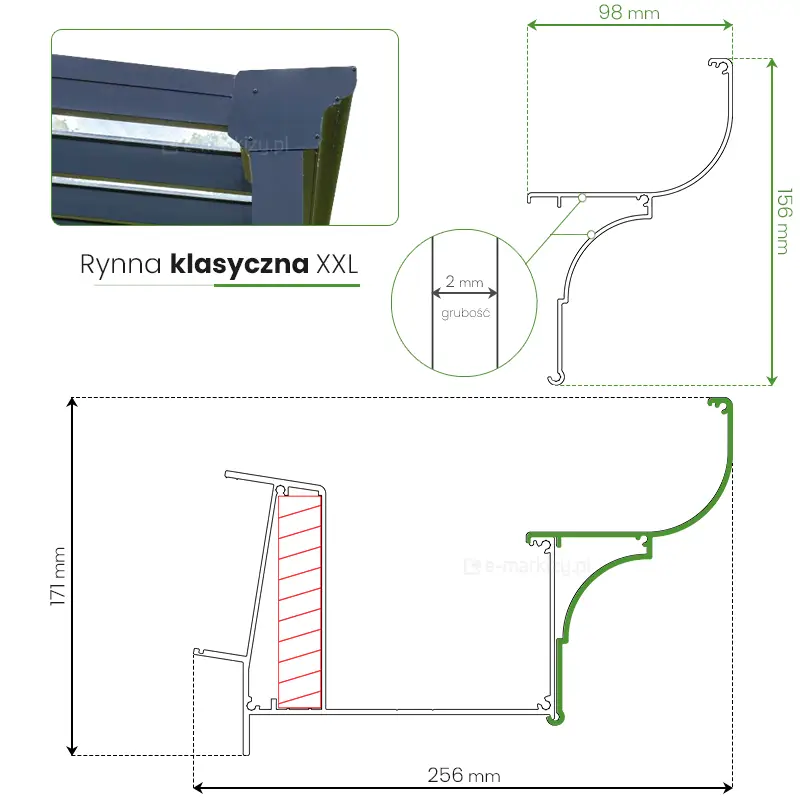

Grafika techniczna przedstawiająca szczegółową specyfikację i przekroje elementu konstrukcyjnego, jakim jest rynna klasyczna XXL stosowana w produkcie zadaszenie Terrano XXL. W lewym górnym rogu znajduje się fotografia produktowa ukazująca narożnik zmontowanego zadaszenia w kolorze antracytowym, gdzie widoczne jest połączenie rynny z profilem bocznym. Poniżej zdjęcia umieszczono napis Rynna klasyczna XXL podkreślony zieloną linią. Główną część grafiki stanowią dwa schematy techniczne przedstawiające przekrój poprzeczny aluminiowych profili. Mniejszy schemat po prawej stronie obrazuje sam profil rynny o ozdobnym, zaokrąglonym kształcie, którego wymiary zewnętrzne wynoszą 98 mm szerokości oraz 156 mm wysokości. Do tego schematu dołączone jest zbliżenie w okręgu wskazujące na grubość ścianki profilu wynoszącą 2 mm. Na dole grafiki znajduje się duży, kompleksowy przekrój złożeniowy całego profilu czołowego wraz z rynną, którego całkowita wysokość wynosi 171 mm, a łączna szerokość to 256 mm. Wewnątrz tego profilu zaznaczono czerwonym kreskowaniem element wzmacniający. Całość opracowana jest w estetyce technicznej z wykorzystaniem czarnych i zielonych linii wymiarowych na białym tle, co pozwala na dokładne zapoznanie się z budową systemu odprowadzania wody w zadaszeniu Terrano XXL.

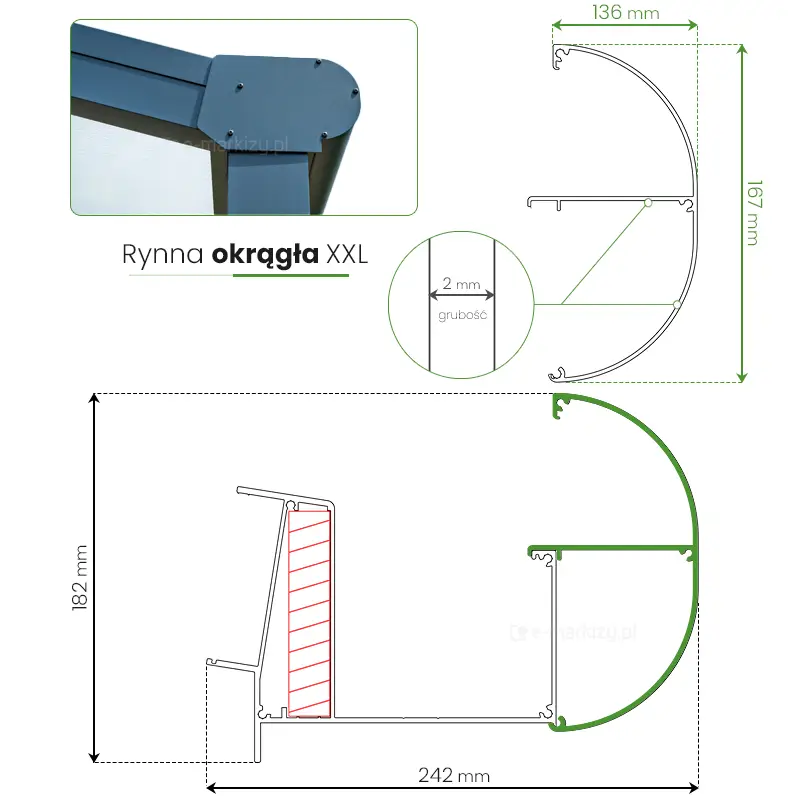

Rysunek techniczny rynny okrągłej do pergoli Terano XXL – widoczne szczegółowe wymiary i przekrój profilu. Rynna zapewnia skuteczne odprowadzenie wody i estetyczne wykończenie konstrukcji pergoli materiałowej.

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny elementu konstrukcyjnego opisanego jako profil rynny XXL, stanowiącego kluczowy komponent zadaszenia Terrano XXL. Schemat prezentuje skomplikowaną geometrię aluminiowego profilu z precyzyjnym wymiarowaniem naniesionym za pomocą czarnych i zielonych linii pomocniczych. Centralna część profilu posiada dużą, kwadratową komorę o szerokości 151 mm, wewnątrz której zaznaczono przerywaną linią miejsce na wzmocnienie stalowe o wymiarach 120x120x4 mm. W dolnej części grafiki znajduje się detal w okręgu ze wskazaniem na ściankę profilu, opisany jako grubość aluminium wynosząca 4 mm. Całkowita wysokość elementu po stronie zewnętrznej wynosi 227 mm, natomiast wewnętrzna ścianka rynny ma wysokość 88 mm. Szerokość górnego otwarcia rynny została określona na 109,7 mm. Na lewej krawędzi profilu widoczne są dodatkowe wymiary: 186 mm dla całkowitej wysokości bocznej oraz 167 mm dla jej głównego odcinka. Konstrukcja profilu zawiera liczne wypustki, rowki montażowe oraz komory techniczne, które zapewniają stabilność i umożliwiają poprawne osadzenie pozostałych elementów zadaszenia. Całość rysunku wykonana jest w czytelnej, czarno-białej stylistyce technicznej.

Pomiar rynny XXL

• Wzmocniona rynna odpływowa

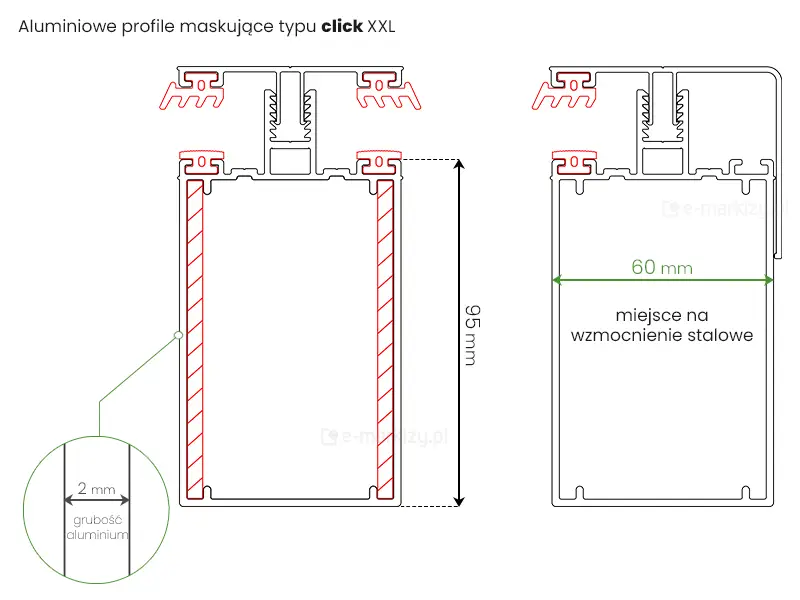

Profile maskujące typu Click dla wersji XXL

• Aluminiowy Profil 95x60mm z miejscem na wzmocnienie stalowe

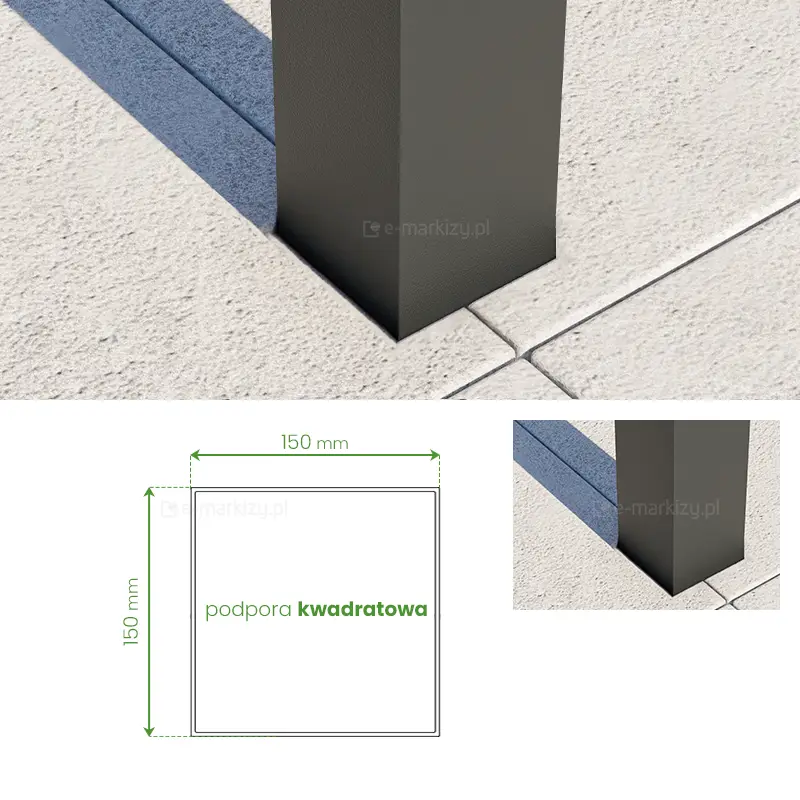

trzy ujęcia podpory aluminiowej zadaszenia tarasu terano XXL. Na górze obraz podpory w kolorze antracytowym zamocowanej do powierzchni tarasu z płytek gresowych w jasnym kolorze. Po prawej niżej to samo ujęcie w mniejszym wymiarze. Obok niego, mniej więcej pośrodku w dolnej części schemat przekroju podpory w postaci kwadratu z zaznaczonymi lewą i górną ścianą zielonymi strzałkami z wymiarem 150mm. Wewnątrz kwadratu zielony napis "podpora kwadratowa" w wytłuszczeniem ostatniego słowa.

Podpora kwadratowa XXL

• Podpora zadaszenia o przekroju 150x150mm

Zadaszenie Terano – Wypełnienia do zabudowy bocznej

• Klin poliwęglan (zbliżony do trójkąta) do palisady

Klin do palisady służy do zastosowania w przypadku, gdy chcemy dołożyć go do istniejącej palisady np. płotu, wypełnienia itp. Klin występuje również w kilku kolorach konstrukcji (np. biały, antracyt, czarny), w zależności od wyboru koloru zadaszenia. Kliny dostarczane są w elementach ( płyta poliwęglanowa, profile) do samodzielnego złożenia. Po zamontowaniu zadaszenia należy dokonać pomiaru i odpowiednio do uzyskanych wymiarów dociąć profile i płytę, które stworzą klin.

• Klin szkło

Klin w formie trójkąta z wypełnieniem ze szkła przejrzystego – bezbarwnego. Występuje w kilku kolorach konstrukcji (np. biały, antracyt, czarny) w zależności od wyboru koloru zadaszenia. Służy głównie do zabudowania boków zadaszenia np. ściankami przesuwnymi, roletami itp. Strona klinu jest uniwersalna, prawa lub lewa strona jest zamienna. Dolna część klina mocowana jest na poziomie dolnej części rynny zadaszenia. W przypadku wyboru tej opcji, do zamówienia dołączana jest matowa folia zabezpieczająca do zwiększenia prywatności. Należy ją samodzielnie przylepić podczas montażu.

• Ściana stała z poliwęglanu

Ściana boczna z poliwęglanu pozwala na całkowite zamknięcie boku konstrukcji. W zależności od miejsca montażu, panele z poliwęglanu komorowego przepuszczają około 50% światła słonecznego. Do montażu paneli bocznych nie jest wymagany np. klin ze szkła. Wysokość systemu dobierana jest do wysokości podpory wskazanej we wcześniejszym kroku.

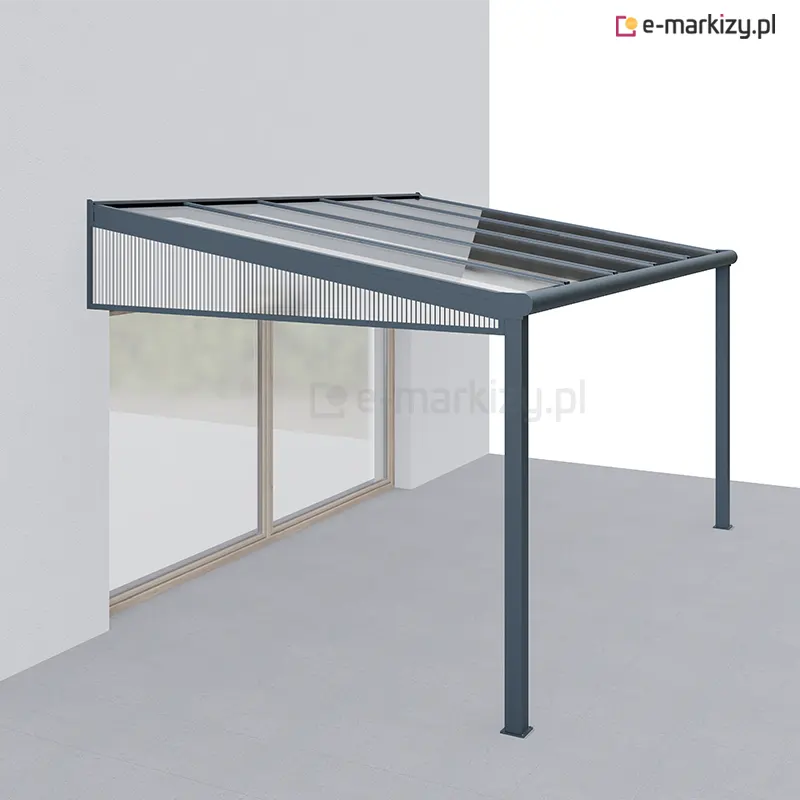

Wizualizacja przyściennego zadaszenia tarasowego Lunaro przedstawia konstrukcję aluminiową w kolorze antracytowym z dachem jednospadowym o nachyleniu odprowadzającym wodę do frontowej rynny. Pokrycie dachowe wykonane jest z przezroczystych płyt poliwęglanowych, które są osadzone w systemowych profilach dachowych i wsparte na dwóch pionowych słupach o przekroju kwadratowym. Kluczowym elementem technicznym tego wariantu jest boczna zabudowa trójkątna, czyli tak zwany klin, wypełniony poliwęglanem komorowym o pionowym ryflowaniu. Panel ten szczelnie wypełnia przestrzeń pod skosem dachu, kończąc się na wysokości górnej ramy okna tarasowego widocznego w jasnej elewacji budynku. Konstrukcja jest zamontowana na gładkim, jasnoszarym podłożu, a zastosowane wypełnienie boczne zapewnia ochronę przed bocznymi podmuchami wiatru przy jednoczesnym zachowaniu dopływu rozproszonego światła naturalnego.

Klin z poliwęglanu

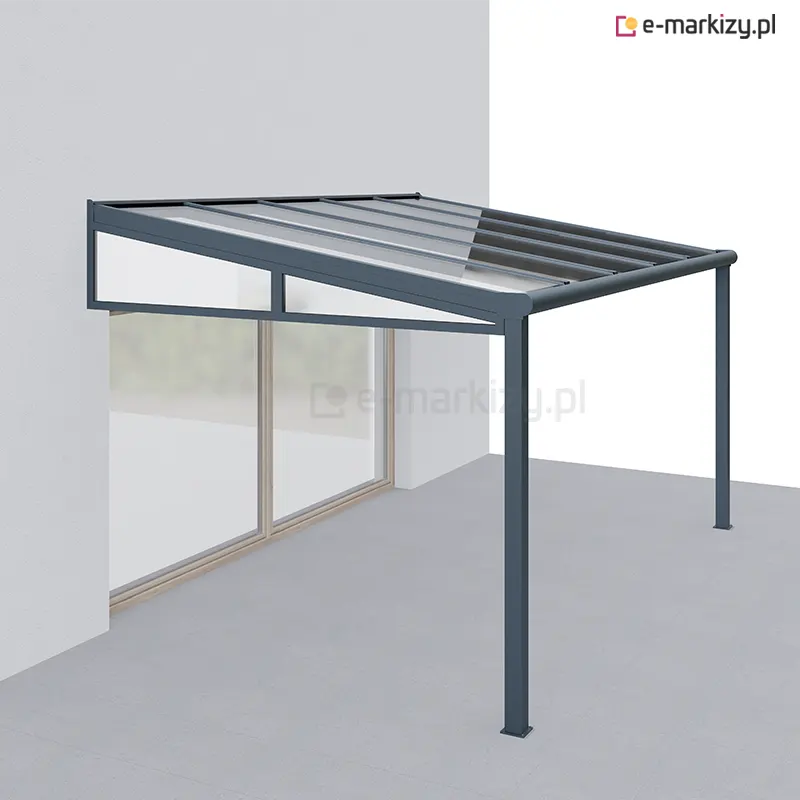

Wizualizacja zadaszenia tarasowego Lunaro przedstawia konstrukcję przyścienną w kolorze antracytowym, zamontowaną nad dużym przeszkleniem tarasowym w jasnej elewacji budynku. Lekki, jednospadowy dach pokryty jest przezroczystymi płytami poliwęglanowymi, które wspierają się na systemowych krokwiach aluminiowych, a krawędź frontową wieńczy profil zintegrowany z rynną. Charakterystycznym elementem tej wersji jest boczny panel trójkątny, tak zwany klin, który wypełnia przestrzeń między pochyłą linią dachu a poziomą linią nadproża drzwi tarasowych. Wypełnienie klina stanowi gładka, przezroczysta płyta, która zapewnia osłonę przed zacinającym deszczem i wiatrem, nie ograniczając przy tym widoczności ani dopływu światła dziennego. Całość konstrukcji opiera się na dwóch smukłych, pionowych słupach o kwadratowym przekroju, które stabilnie przylegają do szarego, minimalistycznego podłoża, tworząc nowoczesną i otwartą przestrzeń wypoczynkową.

Klin ze szkła przejrzystego

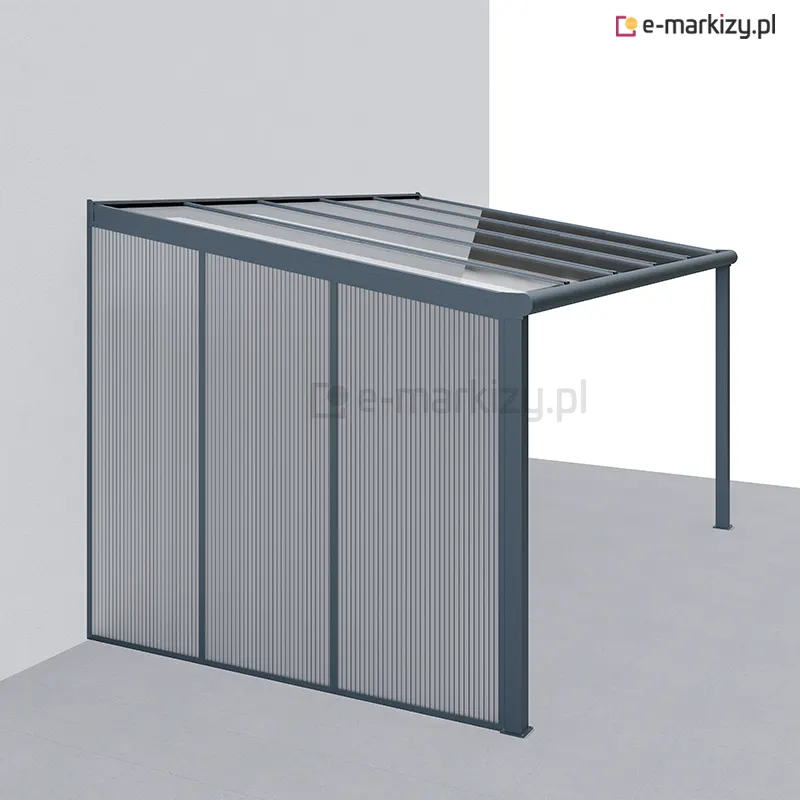

Wizualizacja zadaszenia tarasowego Lunaro Bosco w kolorze antracytowym, przedstawiająca lewy bok konstrukcji w całości zabudowany panelami z poliwęglanu komorowego. Ścianka boczna składa się z trzechpionowych sekcji wypełnionych poliwęglanem komorowym o charakterystycznej, prążkowanej strukturze, która skutecznie rozprasza światło i zapewnia prywatność użytkownikom, chroniąc jednocześnie przed wiatrem i deszczem. Aluminiowy szkielet dachu o nachyleniu jednospadowym wyposażony jest w przezroczyste panele poliwęglanowe, rozdzielone ciemnymi profilami krokwiowymi. Konstrukcja jest zamontowana do białej, gładkiej ściany budynku i wspiera się na pionowym słupie frontowym o kwadratowym przekroju, który jest zintegrowany z krawędzią bocznej zabudowy. Belka czołowa posiada zaokrąglony profil rynnowy, a całe zadaszenie jest stabilnie zakotwiczone w jasnoszarym, jednolitym podłożu tarasu.

Ściana z poliwęglanu

Rysunek techniczny przedstawia schemat pomiarowy trójkątnego klina szklanego przeznaczonego do bocznej zabudowy zadaszeń Lunaro i Terano. Czarno-biały schemat ukazuje przekrój boczny konstrukcji dachu zadaszenia tarasowego, który opada pod kątem od ściany budynku po lewej stronie w kierunku rynny i słupa nośnego po prawej stronie. Przestrzeń pod ukośną belką dachową wypełnia konstrukcja klina szklanego, podzielona pionowym profilem wzmacniającym na dwie sekcje. Na schemacie naniesiono linie wymiarowe z czarnymi strzałkami oraz oznaczenia literowe A, B i C, określające kluczowe parametry montażowe. Litera A oznacza całkowitą długość podstawy klina szklanego, mierzoną poziomo od profilu przyściennego do przedniego słupa konstrukcji. Litera B definiuje maksymalną wysokość klina szklanego przy samej ścianie budynku, mierzoną pionowo od dolnej krawędzi zabudowy do punktu styku z belką dachową. Litera C określa odległość od pionowego słupka dzielącego szklane wypełnienie do końca klina przy rynnie, wskazując pozycję wewnętrznego profilu wzmacniającego.

Wymiary klinu szklanego

Wysięg	A: Odległość między ścianą a słupem zadaszenia	B: Wysokość klina po stronie ściany	C: Pozycja środkowego słupa
2,5m	2443mm	413mm	1222mm
3m	2937mm	491mm	1469mm
3,5m	3431mm	569mm	1716mm
4m	3924mm	648mm	1963mm
6m	5929mm	965mm	do samodzielnego określenia*

*Rama klinu o długości 6m jest dostarczana z pośrednim słupkiem o zwiększonej długości. Umożliwia to montaż 2 pośrednich słupków konstrukcyjnych.

Rysunek techniczny przedstawia porównanie trzech rodzajów zadaszeń tarasowych: Lunaro, Terano oraz Terano XXL, skupiając się na wysokości montażu klina szklanego względem rynny i profilu nośnego. Całość zaprezentowana jest w formie czarno-białych przekrojów bocznych z czerwonymi liniami pomocniczymi i wymiarami. W lewym górnym rogu znajduje się schemat zatytułowany „Zadaszenie Lunaro”. Pokazuje on przekrój belki dachowej nachylonej pod kątem, która łączy się z profilem rynnowym. Poniżej dolnej krawędzi dachu widoczny jest podłużny, zwężający się klin szklany. Czerwone linie przerywane wyznaczają przesunięcie wysokości montażu, wskazując wartość - 27 mm poniżej poziomu dolnej części profilu rynny. W prawym górnym rogu umieszczono schemat opisany jako „Zadaszenie Terano”. Konstrukcja jest podobna do poprzedniej, jednak punkt montażu klina szklanego znajduje się niemal na równej linii z dolną krawędzią profilu rynnowego. Czerwone linie pomocnicze i pionowy wymiar określają to minimalne przesunięcie na wartość - 2 mm. Na dole grafiki znajduje się trzeci, największy schemat z podpisem „Zadaszenie Terano XXL”. W tym wariancie profil rynnowy połączony jest z bardzo wysoką, masywną belką konstrukcyjną o przekroju skrzynkowym. Klin szklany montowany pod dachem kończy się znacznie wyżej niż dolna krawędź tej konstrukcji. Czerwone linie przerywane oraz pionowa strzałka wymiarowa wskazują, że wysokość montażu wynosi tutaj + 140 mm powyżej dolnego poziomu profilu nośnego.

Klin szklany – Wysokość montażu w zależności od rodzaju zadaszenia

Wysokość montażu klina szklanego należy dobrać względem dolnej krawędzi rynny przedniej zadaszenia. Oznacza to, że dolna część ramy klina powinna znajdować się na odpowiedniej wysokości względem rynny, zależnie od wybranego systemu:

Lunaro – klin montowany 27mm poniżej dolnej krawędzi rynny,
Terano – klin montowany 2mm poniżej dolnej krawędzi rynny,
Terano XXL – klin montowany 140mm powyżej dolnej krawędzi rynny.

Zachowanie tych wymiarów zapewnia prawidłowe dopasowanie konstrukcji oraz poprawny montaż zabudowy szklanej.

Cztery ujęcia boku konstrukcji zadaszenia Lunaro z zaokrągloną rynną pokazujące dostępne kolory konstrukcji na tle niebieskiego lekko zachmurzonego nieba. W lewym górnym rogu kolor biały, w prawym górnym rogu kolor kremowy. W lewym dolnym rogu kolor antracytowy, w prawym dolnym rogu kolor czarny.

Dostępna kolorystyka konstrukcji zadaszenia

Zadaszenie Terano w wersji standardowej dostępne jest w czterech kolorach: białym (RAL 9016), beżowym (RAL 9001), antracytowym (RAL 7024) oraz czarnym (RAL 9005), natomiast wersja XXL oferuje trzy eleganckie odcienie – biały, antracytowy i czarny występujące w strukturze i doskonale dopasowujące się do różnych stylów architektonicznych.

Montaż zadaszenia w krokach

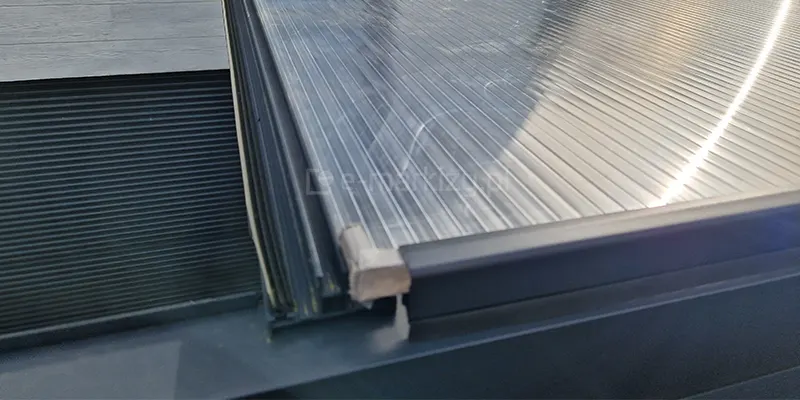

zbliżenie na proces montażu arkusza poliwęglanu komorowego w aluminiowych profilach systemu zadaszenia tarasowego. Widoczna jest przezroczysta płyta o gęstej, liniowej strukturze wewnętrznej, której krawędź jest wprowadzana w ciemny, antracytowy profil montażowy wyposażony w systemowe uszczelki. Narożnik płyty został zabezpieczony jasną taśmą ochronną, zapobiegającą dostawaniu się zanieczyszczeń do wnętrza komór. Po lewej stronie widoczny jest fragment innej powierzchni o drobno prążkowanej teksturze, a całość ujęcia skupia się na precyzyjnym spasowaniu elementów konstrukcyjnych dachu

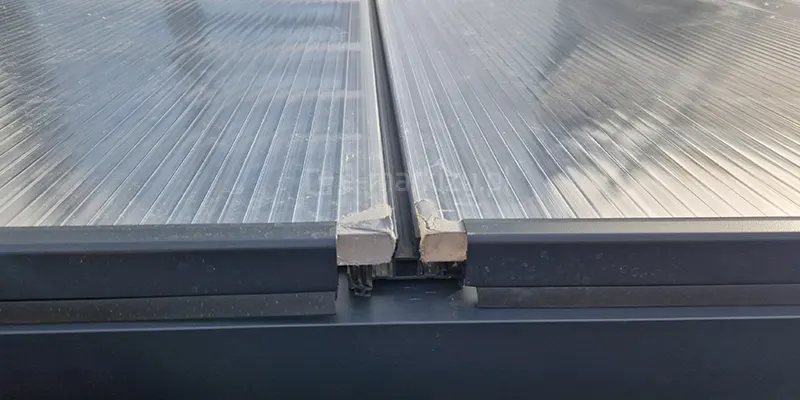

Zbliżenie na uszczelkę stosowaną pomiędzy płytami poliwęglanu w zadaszeniach. Zapewnia ona szczelność dachu i odprowadza wodę gromadzącą się w tym miejscu do rynny ukrytej w belce frontowej.

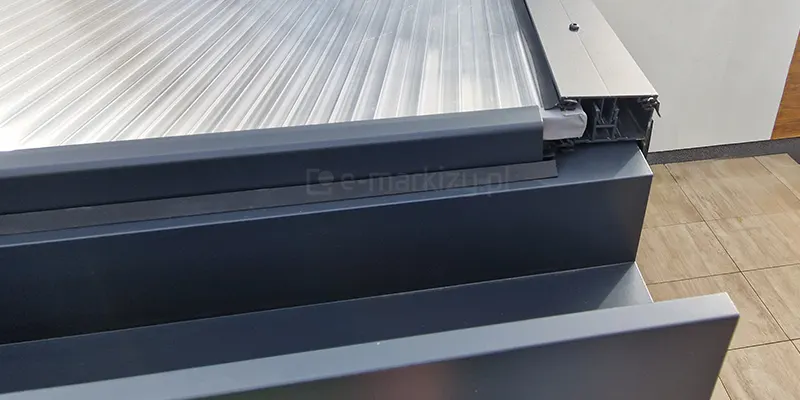

szczegółowe ujęcie profilu rynnowego aluminiowego zadaszenia tarasowego w kolorze antracytowym. Przekrój profilu ukazuje jego wewnętrzną, komorową strukturę, zaprojektowaną do efektywnego odprowadzania wody deszczowej. Wzdłuż górnej krawędzi rynny zamontowana jest czarna uszczelka oraz listwa dociskowa, która utrzymuje arkusz poliwęglanu komorowego o wyraźnej, liniowej strukturze. Krawędź poliwęglanu została zabezpieczona jasną taśmą ochronną przed wprowadzeniem w profil. Całość konstrukcji ma matowe wykończenie i jest precyzyjnie spasowana przy użyciu systemowych wkrętów. W tle widoczny jest fragment tarasu wyłożonego jasnobrązowymi płytkami ceramicznymi oraz biała elewacja budynku.

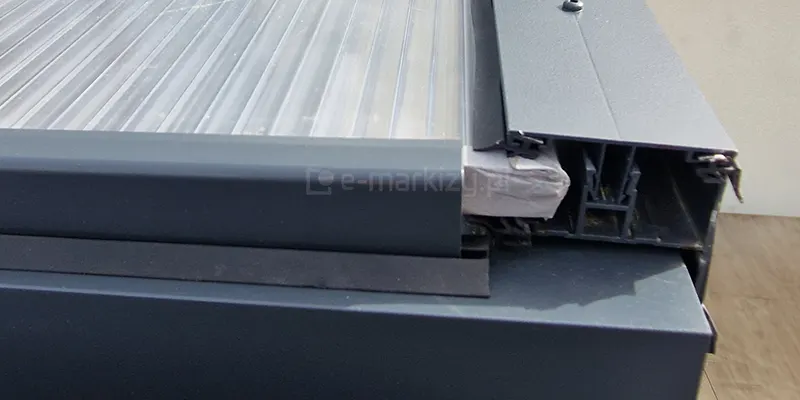

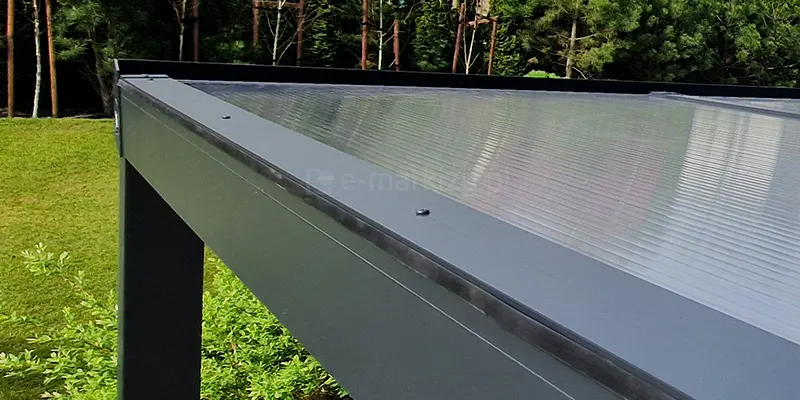

zbliżenie na system wykończenia krawędzi bocznej zadaszenia tarasowego typu Lunaro. Głównym elementem widocznym na fotografii jest długa, czarna uszczelka gumowa zamontowana wzdłuż aluminiowego profilu bocznego, która przylega do krawędzi pokrycia dachowego wykonanego z przezroczystego poliwęglanu komorowego. Konstrukcja utrzymana jest w ciemnej, antracytowej kolorystyce, a na wierzchniej części profilu maskującego widoczne są systemowe wkręty montażowe rozmieszczone w regularnych odstępach. Uszczelka boczna została zaprojektowana w taki sposób, aby szczelnie zabezpieczać połączenie między płytą poliwęglanową a metalowym szkieletem zadaszenia, chroniąc przed przedostawaniem się wilgoci i zanieczyszczeń pod dach. W tle, za konstrukcją, widoczny jest fragment ogrodu z zielonym trawnikiem oraz drzewami iglastymi i liściastymi, co pozwala ocenić estetykę produktu w naturalnym otoczeniu. Perspektywa zdjęcia pod kątem uwydatnia linię spadu dachu oraz solidność zastosowanych profili aluminiowych tworzących narożnik zadaszenia.

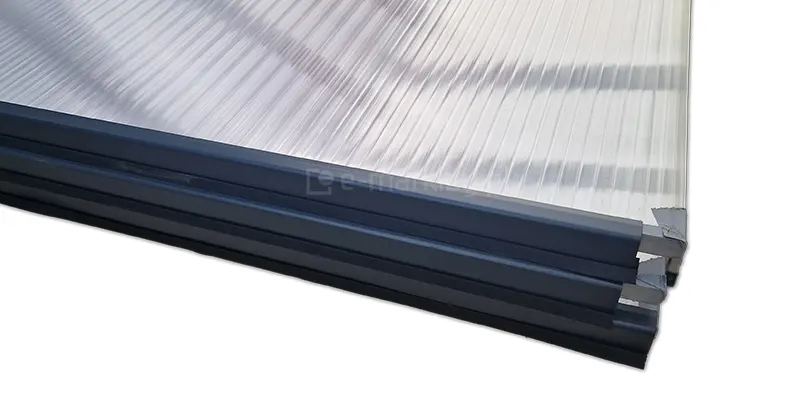

Zabezpieczenie płyt poliwęglanowych przed zanieczyszczeniami.

zbliżenie na detal konstrukcyjny aluminiowego zadaszenia tarasowego, a konkretnie boczny profil maskująco-uszczelniający marki Deponti. Na pierwszym planie widoczny jest przekrój poprzeczny ciemnoszarego, antracytowego profilu wykonanego z aluminium, który jest zamontowany na krawędzi poliwęglanowego arkusza wypełniającego dach. Konstrukcja profilu posiada specjalne kanały montażowe oraz gumowe uszczelki w kolorze czarnym, które przylegają bezpośrednio do powierzchni płyty poliwęglanowej, zapewniając szczelność przed wodą i wiatrem. Poliwęglan komorowy widoczny po lewej stronie ma charakterystyczną żebrowaną strukturę. Wewnętrzna część profilu ukazuje system komór wzmacniających oraz miejsce osadzenia uszczelki wargowej. Całość spoczywa na solidnej, poziomej belce konstrukcyjnej o gładkiej powierzchni w tym samym odcieniu szarości. W górnej części profilu maskującego widoczny jest łeb wkrętu montażowego, a krawędzie materiałów są precyzyjnie dopasowane, co podkreśla techniczny charakter wykończenia systemu zadaszenia.

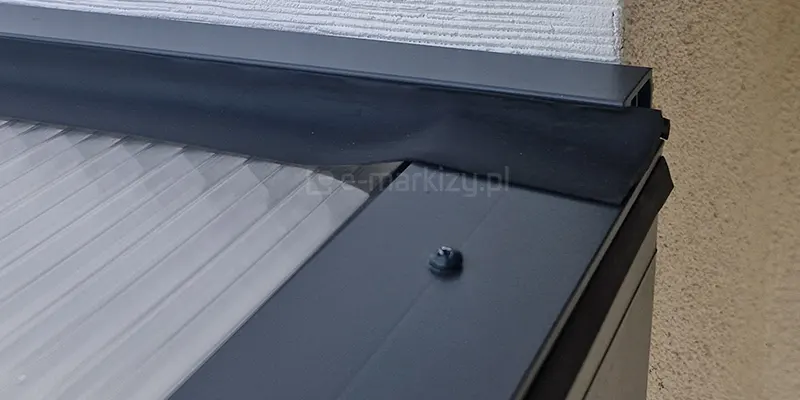

zbliżenie na detal wykończenia przyściennego zadaszenia tarasowego, skupiając się na systemie uszczelnienia styku konstrukcji z elewacją. Widoczna jest gruba, czarna uszczelka gumowa o elastycznym profilu, zamontowana wzdłuż górnej krawędzi antracytowej ramy aluminiowej. Uszczelka ściśle przylega do jasnej, tynkowanej ściany budynku o wyraźnej, poziomej strukturze. Poniżej uszczelnienia znajduje się arkusz poliwęglanu komorowego o liniowej strukturze, osadzony w systemowym profilu maskującym, który jest przykręcony czarnym wkrętem z łbem soczewkowym. Konstrukcja profilu bocznego styka się z beżowym tynkiem o ziarnistej fakturze, a precyzyjne spasowanie elementów ma na celu zapewnienie pełnej wodoszczelności systemu.

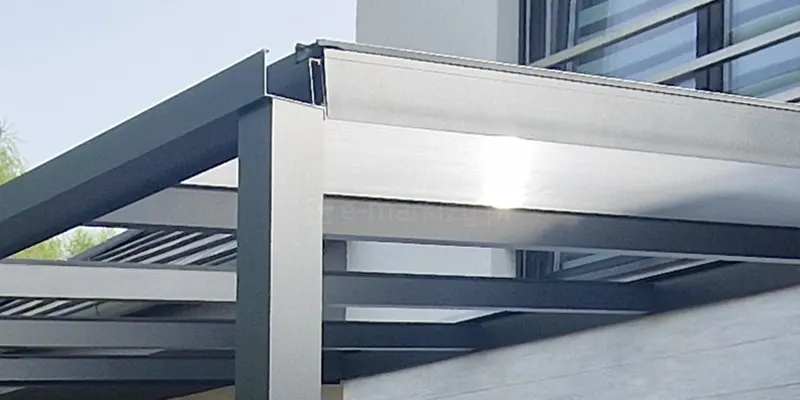

ujęcie z boku na górny fragment aluminiowej konstrukcji zadaszenia tarasowego w kolorze antracytowym podczas prac montażowych. Widoczny jest systemowy profil rynnowy o pionowym, gładkim froncie, który jest połączony z narożnym słupem nośnym o kwadratowym przekroju. Powyżej słupa znajdują się osadzone równolegle krokwie dachowe, przygotowane do montażu wypełnienia. Konstrukcja przylega do jasnej elewacji budynku, w której osadzone jest okno z ciemną ramą i barierką francuską. Na profilach aluminiowych widoczne są refleksy świetlne, podkreślające ich matowo-metaliczną strukturę, a w tle zarysowuje się błękitne niebo oraz korony drzew.

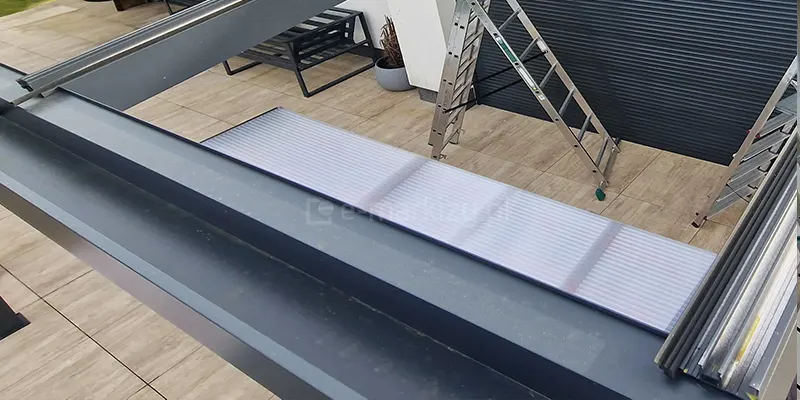

Zdjęcie prezentuje proces montażu pierwszej z czterech płyt poliwęglanowych na aluminiowym szkielecie zadaszenia tarasowego w kolorze antracytowym. Przezroczysta płyta o liniowej strukturze komorowej jest już osadzona w bocznych profilach montażowych i przymocowana do krokwi, natomiast pozostała część konstrukcji ukazuje puste przestrzenie przygotowane pod kolejne arkusze. Całość zadaszenia jest zamontowana do białej elewacji piętrowego budynku, tuż nad ciemną roletą zewnętrzną i oknem z barierką. W dolnej części ujęcia widoczny jest taras wyłożony jasnobrązowymi płytkami ceramicznymi, a w tle gęsta, zielona ściana drzew i krzewów ogrodowych pod jasnym niebem.

Zdjęcie prezentuje ujęcie z góry na proces montażu zadaszenia tarasowego, skupiając się na detalach rynny i połaci dachowej. Na pierwszym planie widoczne jest wnętrze szerokiego, antracytowego profilu rynnowego o gładkim wykończeniu, do którego dopasowane są aluminiowe krokwie. Pomiędzy profilami widoczne są arkusze z poliwęglanu komorowego o charakterystycznej, liniowej strukturze, przygotowane do mocowania pomiędzy krokwiami. W tle, na tarasie wyłożonym jasnobrązowymi płytkami ceramicznymi imitującymi drewno, stoi rozstawiona aluminiowa drabina malarska oraz fragment ciemnej, metalowej ławki ogrodowej. Widoczna jest również dolna część elewacji budynku z ciemną roletą zewnętrzną oraz fragment opaski żwirowej przy ścianie.
