Żaluzja Aluminiowa 16 mm Dane Techniczne

Sprawdź, z jakich komponentów składa się żaluzja aluminiowa 16 mm. Na tej stronie prezentujemy wszystkie informacje techniczne oraz elementy żaluzji. Znajdziesz tu informacje o komponentach z jakich składa się żaluzja, stosowanych do żaluzji rodzajach uchwytów i inne istotne dane techniczne żaluzji.

Zdjęcie prezentuje zestawienie trzech fotografii szczegółowych, oznaczonych żółtymi kwadratami z numerami od 1 do 3, przedstawiających różne systemy sterowania oraz sposoby wykończenia górnej rynny, w jakie wyposażone są żaluzje poziome. Fotografia nr 1 ukazuje żaluzje poziome w kolorze żółtym zamontowane na białym profilu okiennym. Widoczna jest biała rynna górna o prostokątnym przekroju, zakończona estetyczną maskownicą boczną. Sterowanie odbywa się za pomocą białego łańcuszka koralikowego, który zwisa z boku rynny, umożliwiając precyzyjne ustawienie kąta nachylenia lameli oraz ich podnoszenie. Jest to system ISSO DESIGN. Fotografia nr 2 przedstawia żaluzje poziome w kolorze błękitnym. Zbliżenie skupia się na bocznej części białej rynny górnej, która posiada nieco szerszy profil maskujący mechanizm. Lamele są ustawione w pozycji lekko nachylonej, a pionowy sznurek drabinki jest przymocowany do górnej rynny za pomocą metalowego zaczepu. Po prawej stronie widoczny jest fragment mechanizmu koralikowego. jest to system pełnej przesłony. Fotografia nr 3 prezentuje klasyczne żaluzje poziome w kolorze białym. Zdjęcie koncentruje się na tradycyjnym systemie sterowania, gdzie z białej rynny górnej wychodzi przezroczyste, plastikowe pokrętło osadzone na metalowym przegubie. Lamele są ułożone równolegle, tworząc jednolitą białą płaszczyznę. Jest to sterowanie typu monomagic. Cała grafika ma charakter techniczny i służy do porównania estetyki oraz funkcjonalności różnych zakończeń rynien i metod obsługi, które oferują nowoczesne żaluzje poziome.

Rodzaje Żaluzji

1. ISSO DESIGN
2. Pełna przesłona (niewidoczne otwory na sznurki i na prowadzenie boczne) – tylko lamele 25mm
3. Monomagic
4. Międzyszybowe
5. Naszybowe

Aktualnie w naszej ofercie znajdziesz wyłącznie żaluzje naszybowe (przyszybowe), które możesz zamontować zarówno do listwy przyszybowej, na skrzydle okiennym, jak i na ścianie lub suficie.

Żaluzja aluminiowa 16 mm dane techniczne

W zależności od zamówienia lub doboru koloru do lamel stosujemy następujące rodzaje rynien górnych:
– stalowa V10 o wym. 25x19mm – żaluzje międzyszybowe, naszybowe, pełna przysłona,
– stalowa V13 o wym. 25x25mm – żaluzje naszybowe, pełna przysłona, MONOMAGIC,
– stalowa SANI o wym. 27x19mm – żaluzje naszybowe, pełna przysłona,
– stalowa ISSO – żaluzje ISSO DESIGN.
Rynna górna jest krótsza od całkowitej szerokości żaluzji o 0,5 cm.

Rynna górna żaluzji aluminiowych w czterech wersjach wymiaru i zakończenia z PCV. przy każdym ujęciu rynny w lewym górnym rogu żółty kwadrat z czarną cyfrą od 1 do 4, 1 i 2 na górze od lewej, a 3 i 4 na dole od lewej. Wszystkie rynny pokazano na drewnianym blacie, wszystkie maja kolor biały. Zaślepka boczna rynny na zdjęciu z oznaczeniem 1. jest w kolorze białym, na zdjęciach 2-4 w kolorze lexanowym.

Rodzaje rynien górnych:
1. Rynna V10 i ZRG białe
2. Rynna V10 i ZRG lexan
3. Rynna V13 i ZRG lexan
4. Rynna SANI i ZRG lexan

Żaluzja Aluminiowa 16 mm Dane Techniczne – rynna dolna

W zależności od zamówienia lub doboru koloru do lamel stosowane są następujące rodzaje rynien dolnych:

stalowa V10 o szerokości 25 mm
stalowa typu C SANI o szerokości 16 mm
stalowa typu C V13 o szerokości 16 mm

Rynna dolna jest krótsza od całkowitej szerokości żaluzji. Długość rynny dolnej jest uzależniona od rodzaju wykonania:

żaluzje standard bez prowadzenia bocznego wolnowiszące – rynna węższa o 0,5 cm od szerokości całkowitej żaluzji
żaluzje z prowadzeniem bocznym fix – rynna węższa o 4,5 cm od szerokości całkowitej żaluzji
żaluzje wolnowiszące zaczepiane (ZRD z bolcem) – rynna węższa o 2,5 cm od szerokości całkowitej żaluzji

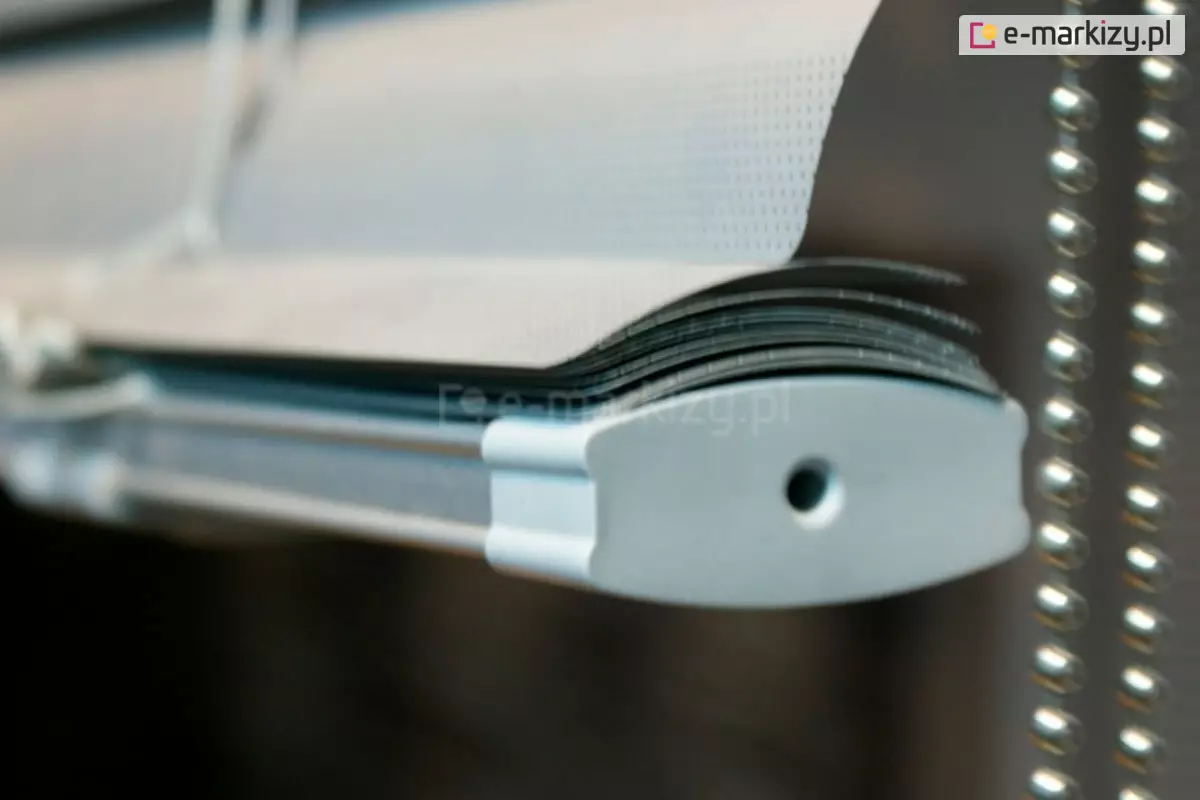

Zbliżenie belki dolnej żaluzji aluminiowej 25 mm z perforowanymi lamelami w kolorze srebrnym. Po prawej widoczny fragment łańcuszka do sterowania.

Zakończenie rynien dolnych:
• ZRD 25mm białe, lexanowe
• ZRD z bolcem 25mm białe, lexanowe
• ZRD SANI lexan
• ZRD SANI z bolcem lexan
• ZRD z bolcem 16mm białe

Zdjęcie składa się z dwóch paneli prezentujących żaluzje poziome w jasnym kolorze, zamontowane w różnych warunkach oświetleniowych i aranżacyjnych. Lewy panel przedstawia żaluzje poziome o lameli w kolorze białym lub bardzo jasnym ecru, zainstalowane na tle ściany o strukturze jasnego drewna. Widoczna jest szara rynna górna o prostokątnym profilu, zakończona białą zaślepką boczną. Z mechanizmu rynny wychodzi przezroczyste, plastikowe pokrętło służące do regulacji kąta nachylenia lameli, które są ułożone pod skosem, całkowicie zasłaniając widok. Pionowe drabinki sznurkowe utrzymują lamele w równych odstępach, a precyzyjne wycięcia na krawędziach lameli umożliwiają płynne prowadzenie sznurków sterujących. Prawy panel ukazuje żaluzje poziome o identycznej konstrukcji, ale w zbliżeniu pod kątem, z lameli ustawionymi niemal poziomo. Przez szerokie prześwity między lamelami widać rozmyty widok zewnętrzny: zielony ogród, drzewa bez liści oraz jasne niebo, co sugeruje wysoką przepuszczalność światła przy takim ustawieniu. Światło dzienne odbija się od gładkiej powierzchni lameli, podkreślając ich lekko satynowe wykończenie. Konstrukcja opiera się na cienkich, białych drabinkach sznurkowych, które są niemal niewidoczne na tle jasnych osłon. Całość fotografii ma charakter użytkowy, demonstrując estetykę produktu oraz różnicę w poziomie prywatności i doświetlenia wnętrza w zależności od pozycji, w jakiej znajdują się żaluzje poziome.

Lamele żaluzji aluminiowej 16 mm

Lamele o szerokości 16 mm wykonane są z płatków aluminium o grubości 0,21 mm.

Lamele dostępne są w wielu kolorach do wyboru. Sprawdź dostępne barwy lameli w naszym wzorniku online.

Żaluzja Aluminiowa 25 mm Dane Techniczne – mocowanie rynny górnej

Zdjęcie prezentuje obszerny katalog techniczny przedstawiający rodzaje mocowania żaluzji, z wyraźnym podziałem na systemy bezinwazyjne oraz inwazyjne. Całość kompozycji jest czytelna, z elementami rozmieszczonymi na jasnym tle i opatrzonymi etykietami identyfikacyjnymi. Górna sekcja zdjęcia zatytułowana „mocowanie żaluzji - TWIST” przedstawia pięć wariantów metalowych zatrzasków typu Twist. Widoczne są modele oznaczone jako V10 (trzy różne wersje), SANI oraz V13. Są to mechanizmy z obrotową dźwignią, która blokuje górną rynnę żaluzji w uchwycie. Środkowa i dolna część grafiki zawiera zbiorcze zestawienie akcesoriów pod hasłem „rodzaje mocowania żaluzji”, które zostały pogrupowane kolorystycznie: etykiety czarne oznaczają montaż bezinwazyjny, natomiast niebieskie – inwazyjny. Wśród elementów do montażu inwazyjnego (niebieskie etykiety) znajdują się: „PUDEŁKO BIAŁE V10” – zestaw białych, kanciastych osłon z tworzywa. „PUDEŁKO LEXANOWE V10” – przezroczysta wersja uchwytu skrzynkowego. „GRZEBIENIE V10” – mały, ząbkowany element z tworzywa. „UCHWYT ISSO. Rynna V10 i SANI i V13” – masywny, biały element montażowy o skomplikowanym kształcie z widocznymi wzmocnieniami krzyżowymi. Wśród elementów do montażu bezinwazyjnego (czarne etykiety) widoczne są: Dwa rodzaje „UCHWYT UNIWERSALNY V13” – białe, podłużne wsporniki z metalowymi zaciskami, przeznaczone do nakładania na ramę okna bez wiercenia, „UCHWYT METALOWY ‘U’ V10” – srebrny, wygięty element w kształcie litery U. „UCHWYT ‘U’ V10” – biała, plastikowa wersja uchwytu zaciskowego o zaokrąglonym profilu. Na samym dole grafiki umieszczono legendę z przyciskami „BEZINWAZYJNE” (na czarnym tle) oraz „INWAZYJNE” (na niebieskim tle), co ułatwia przyporządkowanie konkretnych części do sposobu instalacji, w jakiej wykorzystywane są żaluzje poziome.

W zależności od sposobu montażu żaluzji (przyszybowy, nawierzchniowy) stosujemy różne rodzaje mocowań żaluzji.

Inwazyjne:
• twist metalowy uniwersalny – do rynny V10,
• twist PCV uniwersalny biały – do rynny V10,
• uchwyt ISSO – do rynny V10, SANI,
• twist metalowy uniwersalny – do rynny V13,
• twist metalowy sufitowy – do rynny V13,
• twist metalowy uniwersalny – do rynny SANI.
pudełko białe, lexanowe – do rynny V10,
grzebienie białe, lexanowe – do rynny V10, uchwyt pod maskownicę V 13,

Bezinwazyjne:
• uchwyt metalowy „U” biały – do rynny V10,
• uchwyt PCV „U” biały – do rynny V10,
• uchwyt uniwersalny V13
• uchwyt uniwersalny

Ilość uchwytów montażowych jest uzależniona od szerokości żaluzji:

2 uchwyty – do 72cm szerokości
3 uchwyty – od 72cm do 130cm szerokości
4 uchwyty – powyżej 130cm szerokości

Jeśli potrzebujesz większej liczby mocowań dla Twojej żaluzji skontaktuj się z nami przed zamówieniem lub umieść odpowiednią uwagę w formularzu zamówienia!

Sterowanie żaluzjami aluminiowymi 16 mm

Sterowanie ręczne żaluzjami aluminiowymi może być realizowane na kilka sposobów:

• sterowanie za pomocą pokrętła (obracanie lamel) i sznurków (podciąganie lamel) – żaluzje
międzyszybowe, naszybowe, pełna przysłona,
• sterowanie za pomocą łańcuszka (obracanie i podciąganie lamel) – ISSO DESIGN, pełna
przysłona,
• sterowanie za pomocą zintegrowanego pokrętła ze sznurkiem (obracanie i podciąganie lamel)
– MONOMAGIC

Zbliżenie na detale techniczne sterowania, jakie posiadają żaluzje aluminiowe 16 mm z interesującą teksturą w ciepłym odcieniu brązu. Lamele mają subtelny rysunek wzorów, a ich krawędzie są gładko wykończone i lekko zaokrąglone. Na pierwszym planie widoczny jest pionowy, akrylowy pręt o okrągłym przekroju, służący do precyzyjnego obracania listew i regulacji kąta wpadającego światła. Obok pręta znajdują się białe sznurki operacyjne, które są spięte przezroczystym, plastikowym dzwonkiem o stożkowym kształcie, ułatwiającym chwytanie i podnoszenie całej osłony. W tle widać kolejne poziome segmenty żaluzji ułożone kaskadowo, co tworzy efekt głębi. Oświetlenie pada z lewej strony, akcentując matową powierzchnię aluminium oraz detale mechanizmu sznurkowego. Całość kompozycji skupia się na funkcjonalności i estetyce wykończenia, podkreślając wysoką jakość elementów, z których składa się żaluzja aluminiowa 16 mm.

Nie wszystkie rodzaje sterowania są obecnie dostępne w naszej ofercie. Aby uzyskać więcej informacji o rozwiązaniach stosowanych w żaluzjach z naszej oferty przejdź do konfiguratora żaluzji.

Standardowo wykonywane jest sterowanie na 60 cm, 80 cm i 100 cm lub dowolne, na życzenie klienta.
Sterowanie w wersji ISSO DESIGN jest o 10cm krótsze niż wysokość żaluzji, ale nie krótsze niż 20cm.
W wersji międzyszybowej klient określa długość bacika – minimum 20 cm, ze skokiem co 10 cm.
W standardzie stosujemy lexanowe pokrętła. Na życzenie klienta możliwe jest zastosowanie pokrętła
białego. Bacik do wersji międzyszybowej występuje w kolorze białym.

Zdjęcie prezentuje zestawienie pięciu fotografii szczegółowych, oznaczonych żółtymi kwadratami z numerami od 1 do 5, które ilustrują różne mechanizmy sterujące i wykończenia, w jakie wyposażone są żaluzje poziome. Fotografia nr 1 przedstawia żaluzje poziome o lameli w kolorze ciepłego drewna. Widoczna jest górna rynna w dopasowanym kolorze oraz dwa przezroczyste elementy: przelotka dla brązowego sznurka operacyjnego oraz zaczep dla przezroczystego pokrętła regulacji kąta nachylenia lameli, umieszczone obok siebie po prawej stronie rynny. Fotografia nr 2 ukazuje żaluzje poziome z rynną w kolorze intensywnego pomarańczu. Przez przezroczysty mechanizm blokujący przechodzą pomarańczowe sznurki drabinki, a obok zamocowane jest przezroczyste pokrętło. System ten podkreśla nowoczesny design osłony. jest to tzw. zespolony system sterowania. Fotografia nr 3 prezentuje żaluzje poziome w kolorze beżowym lub złotym o matowym wykończeniu. Zbliżenie skupia się na przezroczystym przegubie, do którego przymocowane jest pokrętło, oraz na sznurkach sterujących wychodzących z górnej rynny. Jest to tzw. zespolony system sterowania. Fotografia nr 4 przedstawia eleganckie wykończenie białej rynny górnej z dopasowaną kolorystycznie maskownicą boczną. Zamiast tradycyjnego sznurka, widoczny jest biały mechanizm koralikowy (pętla plastikowych kuleczek), który służy do jednoczesnego podnoszenia i regulacji nachylenia lameli. Jest to model sterowania ISSO DESIGN, pełna przysłona, Fotografia nr 5 ukazuje żaluzje poziome perforowane w kolorze jasnoszarym. Widoczna jest biała rynna górna z prostokątnym, białym uchwytem, z którego wychodzi przezroczyste pokrętło sterujące. Gęsta perforacja lameli jest wyraźnie widoczna, co sugeruje funkcję filtrowania światła bez całkowitego zaciemnienia. Sterowanie realizowanej jest tutaj za pomocą zintegrowanego pokrętła ze sznurkiem (obracanie i podciąganie lamel) – MONOMAGIC. Całość zestawienia ma charakter instruktażowy i techniczny, prezentując różnorodność detali konstrukcyjnych oraz estetycznych dostępnych w systemach żaluzji poziomych.

Rodzaje sterowań:
1. sterowanie w rynnie V13 – mechanizm rozdzielony z hamulcem – elementy sterujące mogą być po jednej stronie lub po przeciwnych stronach, w tej rynnie nie występuje mechanizm z kardanem,
2. sterowanie w rynnie V10, SANI – mechanizm zespolony z hamulcem – sznurek i pokrętło są po jednej stronie,
3. V10 zespolony
4. sterowanie w wersji ISSO – sterowanie zintegrowane po prawej lub lewej stronie,
5. sterowanie w wersji MONOMAGIC – sterowanie zintegrowane po prawej lub lewej stronie.

Żaluzja Aluminiowa 16 mm Dane Techniczne – Prowadzenie boczne FIX

Zdjęcie przedstawia kolaż czterech fotografii technicznych, ponumerowanych żółtymi kwadratami z cyframi, ilustrujących detale konstrukcyjne oraz elementy montażowe, w jakie wyposażone są żaluzje poziome. Fotografia nr 1 w lewym górnym rogu ukazuje zbliżenie na żaluzje poziome perforowane w kolorze srebrnym. Lamele posiadają gęstą sieć drobnych otworków, które pozwalają na częściowe przenikanie światła. Widoczny jest mechanizm prowadzenia bocznego z cienką, białą żyłką przechodzącą przez przezroczyste oczko zamocowane do dolnej listwy oraz biały zaczep dolny przykręcony do ramy okna za pomocą dwóch śrub. Fotografia nr 2 w prawym górnym rogu prezentuje żaluzje poziome wykonane z aluminium o fakturze drewnopodobnej w jasnym kolorze dębu. Na zdjęciu widać profil lameli wygięty w łuk oraz zakończenie dolnej, drewnianej belki, która jest osadzona w przezroczystym uchwycie stabilizującym. Uchwyt ten jest zamontowany na białej ramie okiennej, a mechanizm blokady wykorzystuje mosiężny element wkręcony w bok drewnopodobnej rynny dolnej. Pod tym zdjęciem znajduje się fotografia nr 2 (powtórzona numeracja), która przedstawia w zbliżeniu pokazany na zdjęciu powyżej rodzaj mocowania ZRD. Zdjęcie ukazuje dwa kolory tych uchwytów: Po lewej stronie znajduje się uchwyt wykonany z przezroczystego tworzywa sztucznego, a po prawej stronie analogiczny element wykonany z białego plastiku. Oba komponenty posiadają otwory na wkręty montażowe i służą do unieruchomienia dolnej rynny żaluzji. Fotografia nr 3 w lewym dolnym rogu to zbliżenie na dolną część przesłony, gdzie żaluzje poziome w kolorze jasnobłękitnym stykają się z białą ramą. Widoczna jest metalowa końcówka żyłki prowadzącej, która jest dyskretnie zamocowana w dolnym profilu okna, co zapewnia stabilność lameli nawet przy uchylonym oknie.

Prowadzenie boczne fix stosuje się przy żaluzjach montowanych na uchylnych skrzydłach okiennych, umożliwiając tym samym stałe przyleganie żaluzji do skrzydła.

Rodzaje prowadzenia bocznego:
• linka stalowa powlekana,
• żyłka nylonowa.

Otwory w lamelach na prowadzenie mają kształt elipsy i wykonane są w odległości 1,5 cm od brzegów
lamel.

Alternatywą do prowadzenia bocznego fix jest ZRD (Zakończenie Rynny Dolnej) z bolcem – rozwiązanie to przytrzymuje na stałe tylko rynnę dolną, dzięki czemu nie odstaje ona od skrzydła okiennego (przy uchyleniu okna możliwe jest wybrzuszanie się pakietu lamel).

1. Prowadzenie boczne FIX
2. ZRD z bolcem
3. Magnes przytrzymujący belkę dolną

Mocowanie dolne żyłki/linki

Zdjęcie prezentuje zestawienie różnych komponentów montażowych wykorzystywanych w systemach osłon okiennych, jakimi są żaluzje poziome. Grafika jest podzielona na cztery sekcje, z których każda przedstawia inny typ akcesoriów na białym, neutralnym tle. W lewym górnym rogu widnieją trzy warianty elementu opisanego jako „Uchwyt kątowy PCV i metalowy”. Są to wsporniki w kształcie litery L: pierwszy od lewej jest wykonany z przezroczystego tworzywa sztucznego, środkowy z metalu malowanego na biało, a trzeci z metalu w kolorze ciemnoszarym lub czarnym. Każdy z nich posiada na górnym ramieniu metalową tulejkę ze śrubą dociskową, służącą do stabilizacji żyłki prowadzenia bocznego. Prawy górny róg zawiera elementy opisane jako „Uchwyt płaski metalowy i PCV”. Widoczne są dwa podłużne, metalowe płaskowniki z otworem montażowym i pionową tulejką (w kolorze czarnym i srebrnym) oraz jeden mniejszy uchwyt z przezroczystego PCV o charakterystycznym kształcie litery U, również przeznaczony do montażu na płaskich powierzchniach ramy okiennej. W lewym dolnym rogu znajduje się „Uchwyt uniwersalny”, który jest bardziej złożonym mechanizmem wykonanym z metalu z białymi, plastikowymi nakładkami. Posiada on podłużne wycięcie regulacyjne oraz solidną tuleję zaciskową na końcu, co pozwala na montaż żaluzji w różnych płaszczyznach i warunkach technicznych. Prawy dolny róg przedstawia zbliżenie na biały, plastikowy zaczep zamontowany bezpośrednio na białym profilu okna. Jest to uchwyt dolny, w którym unieruchomiona jest żyłka prowadzenia bocznego żaluzji, co zapobiega jej obijaniu się o szybę przy otwieraniu lub uchylaniu skrzydła okiennego. Wszystkie elementy są przedstawione w sposób czysty i techniczny, ułatwiający identyfikację części zamiennych lub montażowych.

W zależności od sposobu montażu żaluzji (przyszybowy, nawierzchniowy) stosujemy następujące rodzaje mocowań żyłki / linki:

Inwazyjne:
• uchwyt płaski stalowy biały, brązowy
• uchwyt płaski PCV lexanowy
• uchwyt kątowy stalowy biały, brązowy
• uchwyt kątowy PCV lexanowy
• korek wpustowy
Bezinwazyjne:
• uchwyt metalowy biały, brązowy
• uchwyt zaciskowy PCV biały, brązowy, lexanowy
• uchwyt uniwersalny biały
Klient musi określić w zamówieniu rodzaj mocowania żyłki/linki.

Kolory rynien, sznurków i drabinek

Standard: rynna górna i dolna oraz drabinki i sznurki w kolorze białym.
Opcja dodatkowa: na życzenie klienta wykonujemy żaluzje w pełnym kolorze, czyli rynny, sznurki i drabinki są kolorystycznie zbliżone do koloru lamel.

Przy białej rynnie możliwe jest wykonanie kolorowej drabinki i sznurków.

Liczba drabinek i sznurków do sterowania żaluzjami

Ilość sznurków i drabinek jest uzależniona od szerokości żaluzji oraz rodzaju lamel.
Ilość drabinek:
2 – do 60 cm szerokości żaluzji
3 – od 60 cm do 100 cm szerokości żaluzji
4 – powyżej 100 cm szerokości żaluzji
Ilość sznurków:
2 – do 60 cm szerokości żaluzji
3 – od 60 cm do 100 cm szerokości żaluzji
2 lub 4 – powyżej 100 cm szerokości żaluzji

Skrajne otwory od brzegów żaluzji

Odległość sznurków od krawędzi żaluzji (marginesy) jest uzależniona od szerokości oraz rodzaju żaluzji.

Żaluzje na rynnie V10
ustalana indywidualnie – dla żaluzji poniżej 30 cm szerokości

10 cm – przy szerokości żaluzji większej niż 30 cm

Żaluzje na rynnie V13
ustalana indywidualnie – dla żaluzji poniżej 30 cm szerokości
10 cm – dla żaluzji od 30 cm do 50 cm szerokości
12 cm – dla żaluzji powyżej 50 cm szerokości

Zakończenie sznurka i pokrętła

Standard: sznurki zakończone są dzwonkiem PCV w kolorze białym (sznurek biały) lub lexanowym (sznurek kolorowy).

Pokrętła zakończone są lexanowym lub białym pomponem (w zależności od koloru pokrętła)

Minimalne/maksymalne wymiary żaluzji

Żaluzje aluminiowe 16 mm produkowane są na wymiar. Minimalne i maksymalne wymiary osłony to:

Minimalna szerokość całkowita żaluzji – 30 cm
Maksymalna szerokość całkowita żaluzji – 300 cm
Minimalna wysokość żaluzji – 40 cm
Maksymalna wysokość żaluzji – 300 cm.

Żaluzje o wymiarach wykraczających poza wskazane powyżej wartości minimalne i maksymalne wartości wykonywane są na odpowiedzialność klienta, bez gwarancji.
W żaluzjach o szerokości mniejszej niż 30 cm sznurek i pokrętło muszą być rozdzielone (dot. rynny V13)!

Żaluzja aluminiowa 16 mm dane techniczne – skok drabinki

*Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji aluminiowej 16mm wynosi 2,2 cm. Czyli wysokość żaluzji to wielokrotność skoku 2,2, cm plus wysokość rynny górnej 2,5 cm oraz wysokość rynny dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.
