Żaluzja Aluminiowa 16 mm instrukcja pomiaru

Zapraszamy do zapoznania się z instrukcjami pomiaru żaluzji aluminiowych 16 mm. Do zamówienia zawsze należy podać szerokość całkowitą żaluzji oraz jej całkowitą wysokość. Szczegóły pomiaru w przypadku różnych sposobów montażu znajdziesz poniżej. Zapraszamy do zapoznania się z informacjami, które pozwolą na prawidłowe przygotowanie wymiarów żaluzji aluminiowej 16 mm do zamówienia.

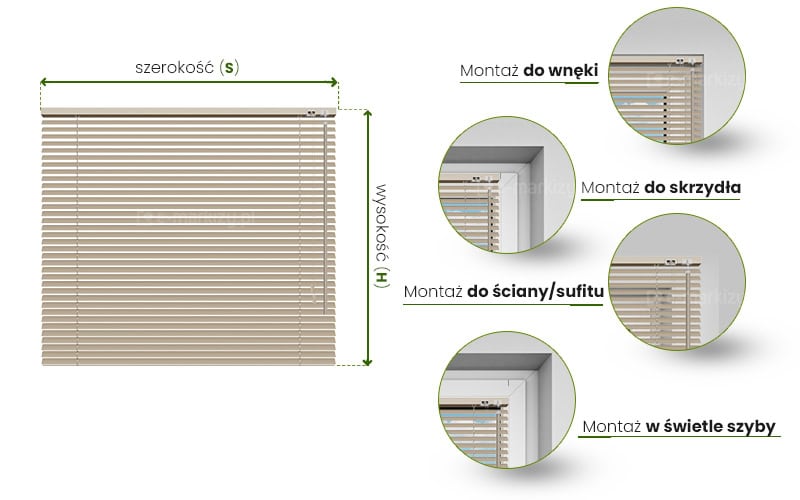

Żaluzja aluminiowa 25 mm instrukcja pomiaru szerokości i wysokości całkowitej

Żaluzja aluminiowa 25 mm instrukcja pomiaru szerokości i wysokości w zależności od miejsca montażu. Po lewej na rozwiniętej żaluzji pokazano miejsca pomiaru szerokości (od lewej krawędzi kasety do prawej krawędzi kasety) i wysokości (od górnej krawędzi kasety do końca belki dolnej). Po prawej stronie w czterech okrągłych ramkach ukazano sposoby montażu opisane obok od góry: "montaż do wnęki", "montaż do skrzydła", "montaż do ściany/sufitu" i "montaż w świetle szyby".

S – szerokość całkowita żaluzji
H – wysokość całkowita żaluzji*

*Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji aluminiowej 16mm wynosi 2,2 cm. Czyli wysokość żaluzji to wielokrotność skoku 2,2, cm plus wysokość rynny górnej 2,5 cm oraz wysokość rynny dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.

Wymiary, które wpisujesz do konfiguratora zawsze są wymiarami całkowitymi żaluzji, jak pokazano na powyższym rysunku. Wybierając żaluzje aluminiowe 16 mm masz aż pięć różnych opcji ich zamontowania. W zależności od tego, jaki sposób montażu wybierzesz, powinieneś odpowiednio dokonać pomiaru. Aby ułatwić Ci to zadanie przygotowaliśmy poniższe instrukcje.

Żaluzja aluminiowa 16 mm Instrukcja pomiaru żaluzji w zależności od sposobu montażu

Żaluzja aluminiowa 16 mm wybierana jest najczęściej ze względu na jej lekkość i wąskie lamele. Doskonale sprawdza się ona w montażu przyszybowym oraz do zawieszenia na skrzydle okiennym. W zależności od tego, gdzie planujesz zamocować żaluzję nieco inaczej należy przygotować jej pomiar. Pamiętaj, że do zamówienia zawsze podajesz całkowitą szerokość oraz całkowitą wysokość osłony.

Aby prawidłowo podać wymiary żaluzji warto zapoznać się z poniższymi wskazówkami w zakresie pomiaru.

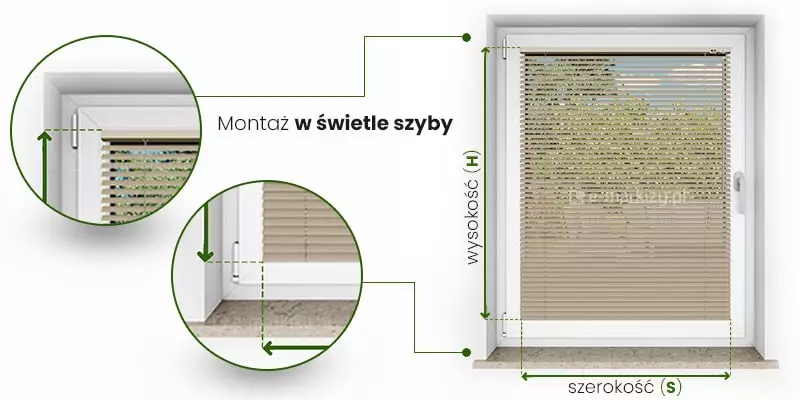

Żaluzje aluminiowe 25 mm instrukcja pomiaru montaż w świetle szyby ukazany na przykładzie obrazu żaluzji zamocowanej na oknie po prawej. Pomiar szerokość wyznaczony został przez obszar, jaki mają pokrywać lamele. Najczęściej jest to wymiar szyby bez uszczelek bocznych. Od krawędzi lameli poprowadzono w dół przerywane linie, pomiędzy którymi zawarta jest zielona dwukierunkowa strzałka z podpisem "szerokość (S)". Wysokość żaluzji wyznacza się od górnej krawędzi kasety do końca belki dolnej żaluzji. Najczęściej jest to wymiar szyby od górnej krawędzi z uszczelką przyszybową do dolnej krawędzi bez uszczelki. Od krawędzi rynny górnej i belki dolnej poprowadzono w lewo przerywane linie, między którymi umieszczona jest zielona dwukierunkowa strzałka z podpisem "Wysokość (H)". Po lewej stronie w okrągłych ramkach umieszczono powiększenia miejsc pomiaru oraz styki przerywanych linii.

A. Żaluzja aluminiowa 16 mm instrukcja pomiaru przy montażu w świetle szyby

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość żaluzji S, dla której planujesz montaż w świetle szyby, najlepiej jest zmierzyć szybę skrzydła i odjąć po 2-3 mm na stronę.

Np. Zmierzona szerokość szyby to 50 cm. Odejmujemy więc w sumie 4-6 mm i uzyskujemy szerokość całkowitą S równą 49,6 cm (49,4 cm).

Do określenia wysokości H, najlepiej jest zmierzyć wysokość całkowitą szyby okna i odjąć od tej wartości 0,5 cm.

Np. Wysokość szyby wynosi 120 cm, po odjęciu 0,5 cm uzyskujemy wysokość całkowitą H równą 119,5 cm.

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne odjęcia względem wymiarów szyby, w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

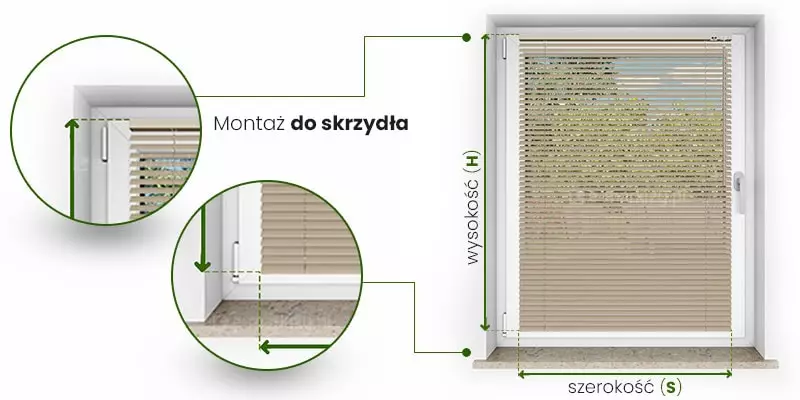

Żaluzje aluminiowe 25mm pomiar przy montażu do skrzydła ukazany po prawej na obrazie żaluzji zamocowanej do skrzydła okna. Pomiar szerokość wyznaczony został przez obszar, jaki mają pokrywać lamele. Najczęściej jest to przestrzeń pomiędzy krawędziami listew przyszybowych. Od krawędzi lameli poprowadzono w dół przerywane linie, pomiędzy którymi zawarta jest zielona dwukierunkowa strzałka z podpisem "szerokość (S)". Wysokość żaluzji wyznacza się od górnej krawędzi kasety do końca belki dolnek żaluzji. Najczęściej jest to przestrzeń od górnej krawędzi skrzydła okna do dolnej krawędzi dolnej listwy przyszybowej. Od krawędzi rynny górnej i belki dolnej poprowadzono w lewo przerywane linie, między którymi umieszczona jest zielona dwukierunkowa strzałka z podpisem "Wysokość (H)". Po lewej stronie w okrągłych ramkach umieszczono powiększenia miejsc pomiaru oraz styki przerywanych linii.

B. Żaluzja aluminiowa 16 mm instrukcja pomiaru przy montażu do skrzydła okna

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość żaluzji S, przy montażu na skrzydle okiennym, najlepiej jest zmierzyć szybę skrzydła i dodać po 2cm na stronę.

Np. Zmierzona szerokość szyby to 50 cm. Dodajemy więc w sumie 4 cm i uzyskujemy szerokość S=54 cm.

Do określenia wysokości H, najlepiej jest zmierzyć wysokość całkowitą skrzydła okna i odjąć od tej wartości 0,5 cm.

Np. Rama okienna = 120 cm, po odjęciu 0,5 cm uzyskujemy wysokość H = 119,5 cm.

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne zakładki względem wnęki okiennej / ściany itp. w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

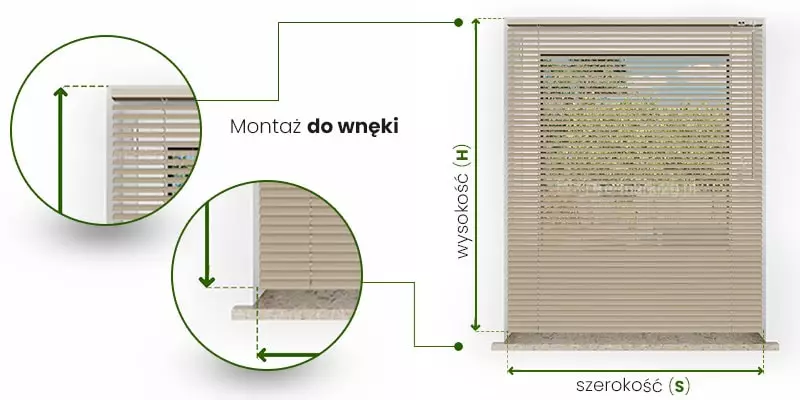

Żaluzje aluminiowe 25mm pomiar przy montażu do wnęki ukazany po prawej na obrazie żaluzji zamocowanej we wnęce okiennej. Pomiar szerokość wyznaczony został przez obszar, jaki mają pokrywać lamele. Najczęściej jest to przestrzeń pomiędzy krawędziami wnęki. Od krawędzi lameli poprowadzono w dół przerywane linie, pomiędzy którymi zawarta jest zielona dwukierunkowa strzałka z podpisem "szerokość (S)". Wysokość żaluzji wyznacza się od górnej krawędzi kasety do końca belki dolnej żaluzji. Najczęściej jest to przestrzeń od górnej krawędzi wnęki do około 1-2 cm nad parapetem. Od krawędzi rynny górnej i belki dolnej poprowadzono w lewo przerywane linie, między którymi umieszczona jest zielona dwukierunkowa strzałka z podpisem "Wysokość (H)". Po lewej stronie w okrągłych ramkach umieszczono powiększenia miejsc pomiaru oraz styki przerywanych linii.

C. Żaluzja aluminiowa 16 mm instrukcja pomiary przy montażu do wnęki okna

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość S żaluzji, należy pomierzyć wnękę okienną w kilku punktach (aby sprawdzić jej pion) i od najmniejszej wartości odjąć wartość ok. 0,5 cm na stronę aby uzyskać pewien luz.

Np. zmierzona szerokość wnęki to S1=81 cm, S2=81,5 cm, S3=80,7 cm. Odejmujemy więc od najmniejszej wartości po 0,5 cm na stronę:

80,7 cm – (2×0,5cm)=79,7cm

Uzyskana w ten sposób całkowita szerokość żaluzji S wyniesie 79,7 cm.

Wysokość H żaluzji, uzyskujemy przez pomiar wysokości całej wnęki i odejmując od tego wymiaru ok. 2 cm

Np. zmierzona wysokość wnęki to 130 cm.
Po odjęciu proponowanych 2 cm wysokość całkowita żaluzji do zamówienia wyniesie 128 cm.

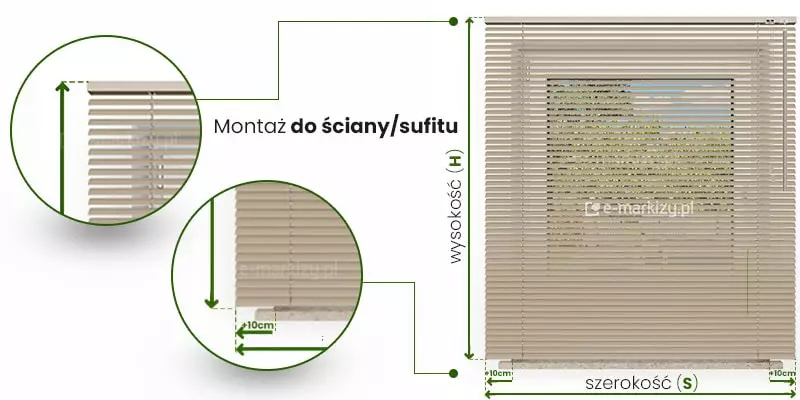

Żaluzje aluminiowe 25mm pomiar przy montażu do ściany ukazany na przykładowej żaluzji zamocowanej nad oknem. Pomiar szerokości pokazano pod żaluzją, pomiędzy jej skrajami umieszczając zieloną dwukierunkową strzałkę z napisem nad nią "szerokość (S)". Dodatkowo nieco powyżej zamieszczono po obu bokach mniejsze strzałki zawarte pomiędzy krawędzią lamela a krawędzią wnęki z napisem "+10cm". Pomiar ten pokazano także w powiększeniu po lewej stronie w okrągłej ramce. Pomiar wysokości oznaczono do górnego brzegu kasety do końca belki dolnej żaluzji opisując go dwukierunkową zieloną strzałką z napisem przy niej "Wysokość (H)". Od górnego rogu żaluzji poprowadzono w lewo umieszczone w okrągłej ramce powiększenie miejsca pomiaru.

D. Żaluzja aluminiowa 16 mm instrukcja pomiaru przy montażu do ściany

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość S żaluzji, należy mierzyć wnękę okienną i dodać na każdą stronę pewną zakładkę. Wielkość tej zakładki uzależniona jest wyłącznie od indywidualnych potrzeb i preferencji.

Najczęściej stosowana wielkość zakładki to ok. 10cm na stronę. Jeśli szerokość naszej wnęki to 160 cm, dodajemy więc 20 cm:

160 cm + (2x10cm) = 180 cm

Uzyskana w ten sposób całkowita szerokość żaluzji S wyniesie 180 cm.

Aby uzyskać wysokość całkowitą H żaluzji należy dokonać pomiaru wysokości wnęki dodając do niej od góry pewną zakładkę. Podobnie, jak przy pomiarze szerokości wielkość tej zakładki uzależniona jest wyłącznie od indywidualnych potrzeb i możliwości.

Najczęściej przyjmowanym wymiarem zakładki jest ok. minimum 10 cm. Warto przy tym wziąć także pod uwagę wysokość pakietu żaluzji po zwinięciu. Dla żaluzji aluminiowej 16 mm przyjąć należy około 2-3 cm na wysokość systemu plus dodatkowe 2-3 cm na każdy 1 metr wysokości żaluzji.

Zwróć uwagę, że jeżeli żaluzja ma przychodzić dołem do parapetu, warto odjąć od zmierzonej wnęki ok. 2 cm.

Np. zmierzona wysokość wnęki to 130 cm. Jeśli przyjmiemy wartość zakładki na wysokość 10 cm i żaluzja ma sięgać do parapetu wówczas do wysokości wnęki dodajemy 10 cm i odejmujemy 2 cm:

130 cm + 10 cm – 2 cm = 138 cm

Uzyskana w ten sposób wysokość całkowita żaluzji H wyniesie 138 cm.

E. Żaluzja aluminiowa 16 mm instrukcja pomiaru przy montażu do sufitu

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Najczęściej stosowana wielkość zakładki to ok. 10 cm na stronę. Jeśli szerokość naszej wnęki to 160 cm, dodajemy więc 20 cm:

160 cm + (2x10cm) = 180 cm

Uzyskana w ten sposób całkowita szerokość żaluzji S wyniesie 180 cm.

Aby uzyskać wysokość całkowitą H żaluzji należy dokonać pomiaru wysokości przestrzeni od sufitu do podłogi lub parapetu (w zależności od tego, gdzie ma się kończyć żaluzja). Od uzyskanej w ten sposób wysokości warto odjąć około 2 cm.

Np. zmierzona wysokość od sufitu do parapetu to 130 cm. Po odjęciu od tego wymiaru proponowanych 2 cm wysokość całkowita żaluzji H wyniesie 138 cm.

Żaluzja aluminiowa 16 mm instrukcja pomiaru – wyliczenie wysokości pakietu żaluzji

Wybierając sposób montażu żaluzji do wnęki, na ścianie lub na suficie warto zwrócić uwagę na fakt, że żaluzja aluminiowa 16 mm po zwinięciu posiada pewien pakiet, który może przeszkadzać w otwieraniu okna. Warto zatem przy pomiarze żaluzji do zamówienia wziąć pod uwagę wysokość tego pakietu lamel.

Żaluzje aluminiowe 25mmm wysokość pakietu lameli ukazana na przykładzie zwiniętej żaluzji z ciemnymi lamelami i brązowym wykończeniem z drabinką taśmową na białym tle. Na żaluzji oznaczono okrągłymi znacznikami z cyferkami poszczególne elementy. Znacznik z cyfra 1 wskazuje rynnę górną, dwa znaczniki z cyframi 2 wskazują mocowania żaluzji do podłoża. Znacznik z cyfrą 3 wskazuje rynnę dolną, a znacznik z cyfrą 4 - zwinięte lamele. Po prawej stronie żaluzji - od skraju belki górnej oraz od skraju belki dolnej poprowadzono w bok przerywane linie, pomiędzy którymi umieszczono pionową zieloną dwukierunkową strzałkę. Po prawej stronie strzałki znajduje się napis "wysokość pakietu żaluzji".

Wyliczenie wysokości pakietu żaluzji aluminiowej 16 mm wymaga uwzględnienia poniższych informacji:

Wliczamy elementy stałe (wieszak (2), rynna górna (1), belka dolna (3) ) czyli 3 cm, następnie wliczamy 1 cm luzu mechanizmu (wynikający z bezwładności mechanizmu z podciąganiem sznurkowym).

Do tego doliczamy pakiet lamel (4): 2,5cm na każde 100 cm wysokości żaluzji. W przypadku mechanizmu żaluzji elektrycznych nie doliczamy luzu mechanizmu, ponieważ pakiet lamel może być dociągnięty do samej rynny.

Przykład: zamawiana żaluzja ma wysokość 140 cm, jaka będzie wysokość całego pakietu?
Wyliczenie wysokości pakietu żaluzji:

140 cm – 3 cm = 137cm : 100cm = 1,37 x 2,5 = 3,42 cm + 3 cm = 6,42 cm

Należy pamiętać, że wysokość pakietu w naszym przykładzie 6,42 cm, jest wartością orientacyjną i może się zmienić pod wpływem różnego ułożenia lameli.

Żaluzja aluminiowa 16 mm instrukcja pomiaru – dodatkowe uwagi

UWAGA: Należy pamiętać, że żaluzja po zwinięciu, będzie miała pewien pakiet lameli, który może przysłonić szybę (w przypadku montażu do skrzydła) lub uniemożliwić otwarcie okna (w przypadku montażu we wnęce).
Przy montażu do ściany, górny punkt pomiarowania należy przyjąć z uwzględnieniem pakietu zwiniętych lameli oraz mechanizmu żaluzji.

Najczęstsze błędy podczas pomiaru żaluzji aluminiowych często wynikają z drobnych niedopatrzeń, które mogą znacząco wpłynąć na ich późniejsze dopasowanie i estetykę. Jednym z typowych problemów jest brak precyzji w ustawieniu miarki – ważne, aby była ona zawsze trzymana poziomo, szczególnie podczas pomiaru szerokości wnęki okiennej. Nawet niewielkie odchylenie może spowodować, że żaluzje będą źle dopasowane, przez co mogą haczyć lub nie domykać się poprawnie.

Innym częstym błędem jest nieuwzględnienie elementów takich jak klamki okienne. Przed wykonaniem pomiaru warto ocenić, czy klamka nie wpłynie na swobodne opuszczanie i podnoszenie żaluzji. W takim przypadku dobrym rozwiązaniem jest wybór opcji montażu na ścianie lub dodanie kilku centymetrów szerokości.

Warto także pamiętać o kilkukrotnym pomiarze – zarówno na górze, jak i u dołu wnęki, ponieważ często mogą występować różnice w szerokości. Dokładność i cierpliwość w tych krokach pozwalają uniknąć potencjalnych problemów, zapewniając komfort użytkowania oraz estetyczny wygląd żaluzji.

* Górny mechanizm zajmuje ok. 2cm wysokości (przy żaluzji 25 mm) oraz 5 cm (przy żaluzji 50 mm).
Należy pamiętać, że po zwinięciu żaluzji wysokość mechanizmu zwiększy się o grubość pakietu lameli,
co w nie których przypadkach może kolidować przy otwarciu okna. Wysokości pakietu przy żaluzji 50mm to średnio po 5 cm na każdy metr wysokości a przy żaluzji 25 mm to średnio 2,5 cm na każdy metr wysokości.

* Podane instrukcje pomiarowania, są tylko przykładem. Do zamówienia podajemy zawsze skrajne wymiary (szerokość S i Wysokość H) i należy je podać według własnych preferencji.
