Żaluzja Aluminiowa 50 mm Dane Techniczne

Żaluzje aluminiowe 50 mm to nowoczesne osłony, przygotowane z myślą o dużych przeszkleniach, jak okna tarasowe czy witryny sklepowe. Osłony te wyposażone są w sterowanie sznurkowe – zarówno do zwijania/rozwijania żaluzji, jak i do zmiany kąta pochylenia lamel. Opcjonalnie żaluzje aluminiowe 50 mm mogą być wyposażone w silnik elektryczny, wówczas sterowanie nimi odbywa się za pomocą pilota.

Lamele o szerokości 50mm, z których składa się żaluzja, mają grubość 0,21 mm.

Sprawdź szczegółowe informacje, z czego jest zbudowana żaluzja i jakie elementy się na nią składają!

Żaluzja aluminiowa 50 mm dane techniczne – elementy żaluzji

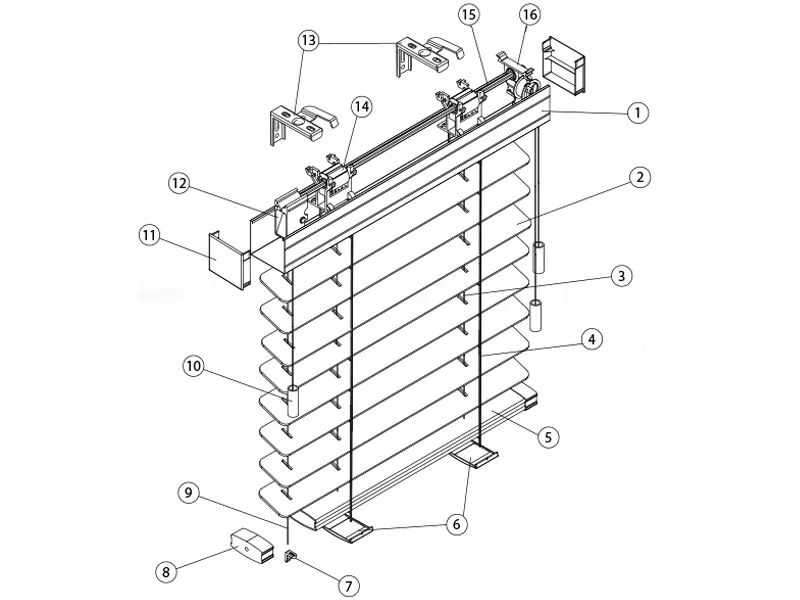

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia schemat budowy oraz listę komponentów żaluzji aluminiowej 50 mm. Ilustracja ma charakter eksplodujący, gdzie poszczególne części są odsunięte od głównej bryły produktu i oznaczone numerami od 1 do 16 w okręgach, co pozwala na identyfikację każdego elementu systemu. Centralnym punktem schematu jest żaluzja aluminiowa 50 mm z szerokimi, poziomymi lamelami zawieszonymi na drabinkach sznurkowych. Na rysunku wyszczególniono następujące elementy: System nośny i montażowy: Rynna górna (1) z dopasowanymi zaślepkami bocznymi (11), mocowana do ściany lub sufitu za pomocą metalowych uchwytów typu twist (13). Mechanizmy wewnętrzne: Wewnątrz rynny górnej widoczny jest mechanizm sterujący (12), łożysko rynny (14), wałek obrotowy (15) odpowiadający za nachylenie lameli oraz mechanizm blokujący sznurek (16). Elementy osłony: Szerokie lamele (2) połączone drabinką sznurkową (4). Przez otwory w lamelach przechodzą sznurki operacyjne (3) zakończone ozdobnymi klipsami mocującymi w rynnie dolnej (6) oraz opcjonalna linka prowadzenia bocznego (9). Wykończenie dolne: Rynna dolna (5) z zaślepkami (8) oraz guzikami rynny dolnej (6). Widoczne są również elementy mocowania bocznego, takie jak dolny uchwyt prowadzenia (7). Element oznaczony numerem 10 oznacza ozdobne dzwonki na zakończeniach sznurków do sterowania żaluzją. Całość stanowi profesjonalną dokumentację techniczną, ułatwiającą zrozumienie konstrukcji i serwisu żaluzji aluminiowej o szerokości lameli 50 mm.

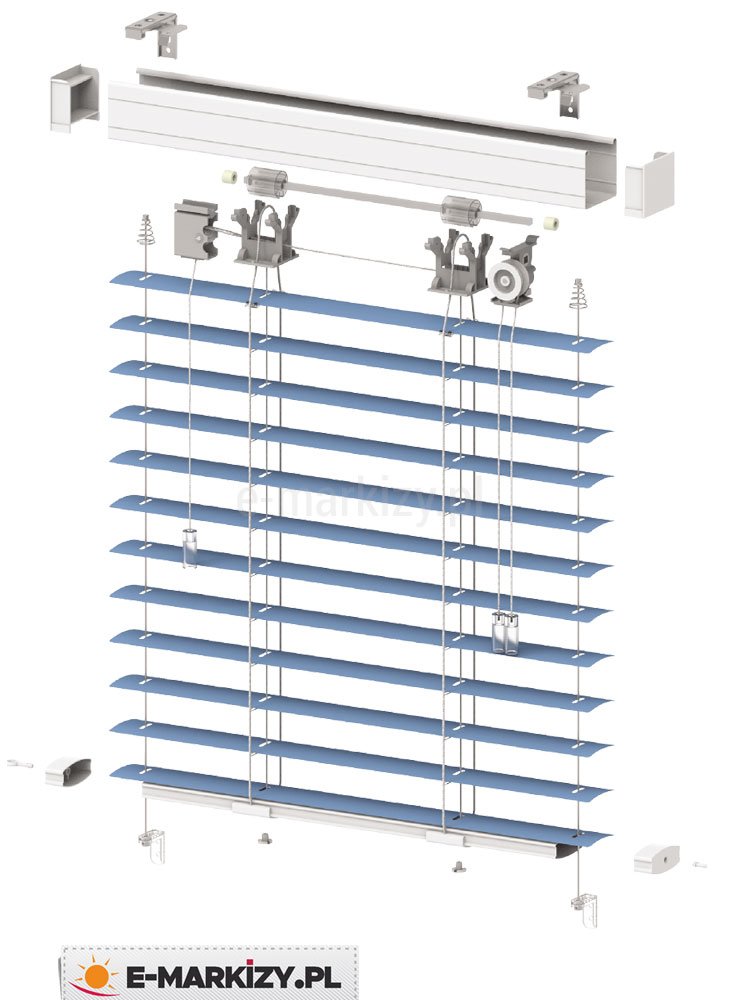

Żaluzje aluminiowe są stosunkowo proste w budowie. Na poniższym rysunku znajdziesz wszystkie elementy, jakie składają się na osłonę.

Rynna górna stalowa
Lamele aluminiowe
Sznurki sterujące
Drabinka
Rynna dolna stalowa
Blokada drabinki
Prowadzenie żyłki kątkowe
Zakończenie rynny dolnej
Linka prowadzenia bocznego
Dzwonek
Zakończenie rynny górnej
Hamulec
Zaczep twist
Wkład rynny i zaczep drabinki
Pręt obrotowy
Przekładnia

Żaluzja aluminiowa 50 mm dane techniczne – rynna górna i dolna

Schematyczny rysunek techniczny w rzucie frontowym przedstawia przekrój poprzeczny rynny górnej żaluzji poziomej. Element ma kształt zbliżony do kwadratu z otwartą górą, co tworzy profil o przekroju ceownika. Dolna podstawa oraz obie pionowe ścianki boczne są proste i gładkie. Górne krawędzie ścianek bocznych są zagięte do wewnątrz, tworząc charakterystyczne wypustki (noski) o zaokrąglonych końcach. Taka konstrukcja profilu jest zaprojektowana pod montaż wewnętrznych mechanizmów sterujących oraz umożliwia stabilne zatrzaśnięcie rynny w uchwytach montażowych. Rysunek wykonany jest czystą, czarną linią na białym tle, precyzyjnie oddając geometrię profilu stalowego lub aluminiowego stosowanego w systemach osłon okiennych.

Mechanizm sterowania żaluzjami aluminiowymi 50 mm ukryty jest w stalowej rynnie górnej o wymiarach 51 mm x 57 mm.

Rynna górna wykonywana jest zawsze w wymiarze o 5 mm mniejszym niż całkowita szerokość żaluzji. Wynika to z faktu stosowania zakończenia rynny górnej wykonanego (tzw. ZRG) z tworzywa.

Czarno-biały rysunek techniczny o charakterze instruktażowym przedstawia przekrój poprzeczny (frontowy) rynny dolnej, będącej elementem obciążającym żaluzji poziomej aluminiowej. Profil posiada soczewkowaty, obły kształt z wyraźnie wypukłą górną i dolną krawędzią. Boczne ścianki elementu są krótsze i posiadają charakterystyczne wyprofilowania z uskokami, które pełnią funkcję gniazd montażowych dla bocznych zaślepek rynny. Całość konstrukcji jest symetryczna, a rysunek wykonany czystą, precyzyjną linią bez cieniowania, co pozwala na dokładne zapoznanie się z geometrią profilu stosowanego w systemach osłonowych.

Stalowa rynna dolna posiada wymiary 20 mm x 50 mm. W niej mocowane są elementy drabinki. Służy ona także do mocowania prowadzenia bocznego.

W zależności od standardu wykonania rynna dolna żaluzji aluminiowej 50 mm może być krótsza od szerokości całkowitej żaluzji. W przypadku żaluzji wolnowiszącej zaczepianej – tzw. ZRD, rynna dolna jest węższa o 2,5 cm. Przy zastosowaniu prowadzenia bocznego rynna dolna jest węższa od szerokości całkowitej żaluzji o 4,5 cm.

Schematyczny rysunek techniczny w czarno-białej stylistyce liniowej przedstawia dwa widoki profilu zaślepki rynny dolnej żaluzji poziomej. Po lewej stronie znajduje się precyzyjny rzut frontowy (przekrój poprzeczny) elementu, który ma obły, soczewkowaty kształt z wyraźnie wypukłą górną i dolną krawędzią. W centralnym punkcie profilu widoczny jest okrągły otwór przelotowy, służący do zamocowania uchwytu w przypadku żaluzji z prowadzeniem bocznym lub bolca dla żaluzji zaczepianych. Boczne krawędzie zaślepek posiadają charakterystyczne uskoki i wyprofilowania, które ułatwiają montaż na profilu rynny dolnej. Po prawej stronie przedstawiono ten sam element w rzucie izometrycznym, co obrazuje jego trójwymiarową formę zaślepki profilu. Rysunek cechuje się techniczną czystością i służy do identyfikacji kształtu rynny dolnej pełniącej funkcję obciążnika w systemie żaluzji.

Zakończenie rynny dolnej – tzw. ZRD, stosowane do zaczepiania rynny dolnej bez prowadzenia bocznego wykonywane jest w kolorze dopasowanym do koloru rynny.

Żaluzja aluminiowa 50 mm dane techniczne – prowadzenie boczne

Żaluzja aluminiowa 50 mm to system montowany zwykle w dużych przeszklonych powierzchniach. Często jest on wyposażony w prowadzenie boczne – wykonane z linki stalowej. Poniżej znajdziesz najważniejsze informacje odnośnie tego elementu osłony.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia metalowy element montażowy, będący częścią systemu prowadzenia bocznego żaluzji. Komponent ma formę płaskiej, podłużnej płytki o zaokrąglonych końcach. W podstawie elementu widoczne są dwa otwory: jeden mniejszy, okrągły, umieszczony blisko krawędzi oraz drugi, większy i podłużny (fasolkowy), znajdujący się w centralnej części, który umożliwia regulację pozycji podczas przykręcania. Na jednym z końców płytki osadzona jest pionowa, cylindryczna tuleja z otworem przelotowym od góry, przeznaczonym do przeprowadzenia żyłki lub linki stalowej. W bocznej ścianie tulei znajduje się wkręcona śruba z łbem krzyżakowym, służąca do zaciskania i blokowania linki na wybranej wysokości. Rysunek cechuje się dużą precyzją liniową, typową dla instrukcji montażowych, pokazując sposób działania mechanizmu napinającego.

Prowadzenie boczne może być przymocowane do podłoża za pomocą uchwytu płaskiego (rysunek). Stosuje się go najczęściej do mocowania linki prowadzenia bocznego do parapetu lub podłogi.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia metalowy kątownik montażowy, stanowiący dolny element systemu prowadzenia bocznego żaluzji. Komponent ma kształt litery „L” z zaokrąglonymi krawędziami. Pionowe ramię kątownika wyposażone jest w dwa okrągłe otwory montażowe, rozmieszczone jeden nad drugim, służące do przykręcenia elementu do ramy okna lub ściany. Na poziomym ramieniu osadzona jest cylindryczna tuleja z otworem przelotowym w górnej części, przez który przechodzi żyłka lub linka prowadząca. W bocznej ściance tulei znajduje się wkręcona śruba z łbem krzyżakowym, pełniąca funkcję zacisku blokującego linkę w celu uzyskania odpowiedniego naciągu. Rysunek cechuje się techniczną precyzją, wyraźnym konturem i brakiem zbędnych ozdobników, co jest typowe dla profesjonalnych instrukcji montażowych.

Prowadzenie boczne można także przymocować do ściany lub ramy okna. W tym celu wykorzystuje się uchwyt kątowy linki (rysunek).

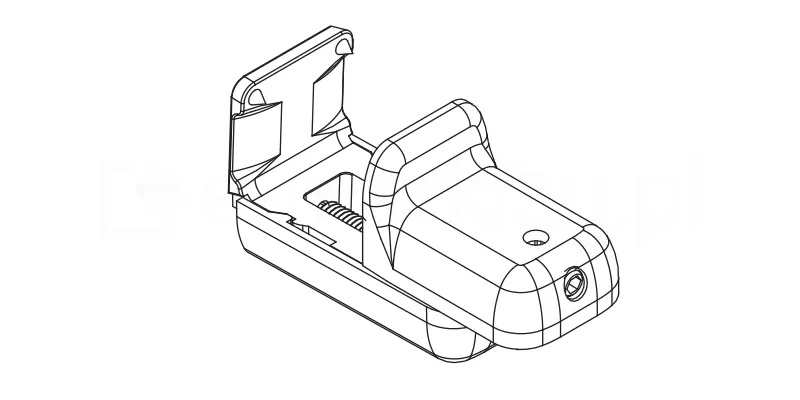

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia plastikowy, bezinwazyjny uchwyt montażowy, stanowiący dolny element systemu prowadzenia bocznego żaluzji poziomej. Komponent składa się z podłużnej bazy oraz ruchomej klapki osadzonej na zawiasie, która w pozycji otwartej odsłania wnętrze mechanizmu. W centralnej części uchwytu znajduje się gniazdo z widoczną metalową sprężyną naciągową, służącą do regulacji napięcia żyłki prowadzącej. Przednia, obła część elementu posiada niewielki, okrągły otwór wylotowy dla linki oraz boczny otwór na śrubę blokującą. Konstrukcja uchwytu jest przystosowana do stabilnego zamocowania na dolnej krawędzi ramy okiennej, umożliwiając estetyczne ukrycie zakończenia żyłki i precyzyjne naciągnięcie systemu stabilizującego osłonę. Rysunek wykonany jest czystą, czarną linią na białym tle, bez cieniowania, co podkreśla techniczny i instruktażowy charakter grafiki.

Możliwe jest także bezinwazyjne – zaczepiane o ramę okna, mocowanie prowadzenia bocznego. W tym celu stosuje się uchwyt bezinwazyjny pokazany na rysunku.

Otwory w lamelach na prowadzenie boczne mają kształt elipsy i umiejscowione są w odległości 1,5 cm od krawędzi lamel. Szczegółowe informacje dotyczące wykorzystania i mocowania uchwytów do prowadzenia bocznego znajdziesz w instrukcjach montażu żaluzji aluminiowej 50 mm.

Żaluzja aluminiowa 50 mm dane techniczne – mocowanie żaluzji

Jednym z najważniejszych elementów żaluzji aluminiowej 50 mm są mocowania. W przypadku tego rodzaju osłon możliwe jest mocowanie inwazyjne i bezinwazyjne.

Inwazyjne mocowanie żaluzji 50mm

Standardowym uchwytem stosowanym do montażu żaluzji aluminiowej 50 mm jest metalowy uchwyt typu twist.

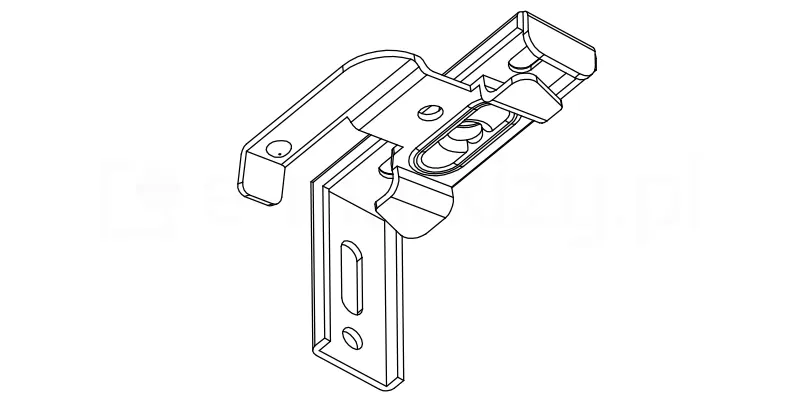

Budowa uchwytu twist (rysunek) pozwala na zamocowanie żaluzji aluminiowej 50 mm zarówno do skrzydła okna, do ściany, wnęki okiennej oraz sufitu.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia plastikowy uchwyt zaciskowy do bezinwazyjnego montażu żaluzji aluminowych 50 mm na ramie okiennej. Element ma formę wyprofilowanego profilu typu „L” z dodatkowym ramieniem stabilizującym, tworzącym szczelinę umożliwiającą nałożenie uchwytu na krawędź skrzydła okiennego. Pionowa część wspornika posiada dwa podłużne, owalne otwory regulacyjne rozmieszczone jeden nad drugim, które służą do precyzyjnego ustawienia wysokości montowanego urządzenia. Górna część elementu kończy się zaokrąglonym, lekko wypukłym daszkiem, który stanowi punkt oparcia lub bazę dla mechanizmu ryglowania rynny górnej żaluzji. Konstrukcja uchwytu charakteryzuje się wzmocnionymi krawędziami, co sugeruje wysoką wytrzymałość mechaniczną elementu przy zachowaniu kompaktowych wymiarów. Rysunek wykonany jest czystą, techniczną linią bez cieniowania, typową dla dokumentacji serwisowej.

Bezinwazyjne mocowanie żaluzji 50mm

Możliwe jest także mocowanie żaluzji 50mm bezinwazyjnie. W tym celu do uchwytu typu twist dokręca się element uchwytu bezinwazyjnego (rysunek). Pozwala on na zawieszenie osłony na ramie okna.

Ilość uchwytów do górnego mocowania żaluzji 50mm jest uzależniona od szerokości żaluzji. Zwykle stosuje się tyle uchwytów, ile jest drabinek w żaluzji.

Żaluzja aluminiowa 50 mm dane techniczne – drabinka

Żaluzja aluminiowa 50 mm wyposażona jest w drabinkę. Do wyboru masz dwie jej wersje: drabinkę sznurkową oraz drabinkę taśmową.

Drabinka sznurkowa wykonywana jest w standardzie w kolorze dopasowanym do koloru lamel. Do jej wykonania wykorzystuje się sznuerk o grubości 2,2 mm. Drabinka taśmowa wykonywana jest z taśmy o szerkości 25 mm. Sznurki do sterowania żaluzją dobierane są do koloru drabinki. Na życzenie możemy wykonać inne zestawienie kolorystyczne.

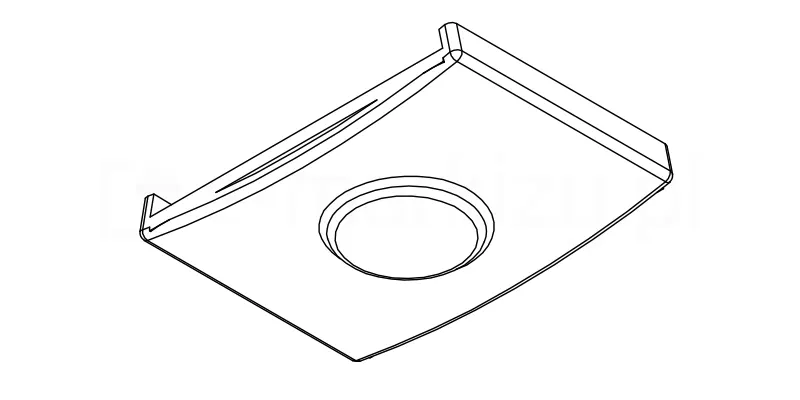

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia detal konstrukcyjny komponentu żaluzji poziomej, pełniącego funkcję elementu wykończeniowego, czyli korka do mocowania drabinki sznurkowej w żaluzjach aluminiowych 50 mm. Grafika ukazuje w rzucie izometrycznym płaski przedmiot o kształcie zbliżonym do prostokąta z lekko zaokrąglonymi krawędziami bocznymi. W centralnej części elementu znajduje się wyraźny, okrągły otwór z delikatnym pogłębieniem (fazowaniem) na obrzeżach, co sugeruje miejsce punktu osadzenia drabinki sznurkowej w rynnie dolnej. Dłuższe boki elementu posiadają wyprowadzone do góry niewielkie ranty lub wypustki stabilizujące, które służą do zatrzaśnięcia części w rynnie żaluzji. Rysunek cechuje się czystą formą, precyzyjnym prowadzeniem linii i brakiem cieniowania, co jest typowe dla instruktażowej dokumentacji technicznej.

Otwory na sznurek i drabinkę maskowane są korkiem wykonanym z tworzywa (rysunek). Jest on dobierany kolorystycznie do barwy rynny dolnej.

Ilość drabinek dostosowana jest do szerokości całkowitej żaluzji.

Szerokość żaluzji 50mm	Ilość drabinek
do 85 cm	2
85,1 – 120 cm	3
120,1 – 150 cm	3
150,1 – 220 cm	4
220,1 – 250 cm	5
od 250,1 cm	6

Ilość drabinek w żaluzji przekłada się także na liczbę uchwytów, jaka zostanie zastosowana do osłony o danej szerokości. Np. żaluzja aluminiowa 50 mm o szerokości 155 cm będzie posiadała 4 drabinki. Do jej zawieszenia zatem należy zastosować 4 uchwyty typu twist.

Żaluzja aluminiowa 50 nn dane techniczne – sterowanie żaluzjami

Standardowo do sterowania żaluzją z lamelami 5cm stosowane są sznurki. Wykonywane są one w kolorystyce dostosowanej do barwy lamel. W przypadku zastosowania drabinki taśmowej barwa sznurków dostosowana jest do kolorystyki taśmy, z jakiej została wykonana drabinka.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia plastikową nasadkę wykończeniową, stanowiącą element systemu sterowania żaluzją poziomą. Komponent ma formę smukłego, ściętego stożka o podstawie sześciobocznej, co nadaje mu nowoczesny, kanciasty wygląd. Ścianki boczne nasadki są lekko wklęsłe, a krawędzie wyraźnie zaznaczone, co ułatwia chwytanie elementu. W górnej, płaskiej części nasadki znajduje się okrągły otwór przelotowy, przeznaczony do wprowadzenia sznurka operacyjnego żaluzji. Dolna krawędź elementu jest wykończona delikatnym kołnierzem. Rysunek wykonany jest czystą, precyzyjną linią na białym tle, bez cieniowania, i służy do identyfikacji detalu pełniącego rolę estetycznego obciążnika sznurka.

Sznurki do podciągania i obracania lamel zakończone są na dole tzw. dzwonkiem. Elementy te (pokazane na rysunku) wykonywane są wyłącznie z lexanu (są bezbarwne). W żaluzjach aluminiowych 50 mm stosowany jest tylko jeden rodzaj i kolor dzwonków.

Klasyczne, srebrne lamele 25 mm żaluzji aluminiowej na okno z drabinką sznurkową w kolorze zbliżonym do barwy lamel.

Minimalne/maksymalne wymiary żaluzji

• Minimalna szerokość – 30 cm
• Minimalna wysokość – 40 cm
• Maksymalna szerokość – 360 cm
• Maksymalna wysokość – 400 cm.
Żaluzje o wymiarach wykraczających poza w/w wykonywane są na odpowiedzialność klienta, bez
gwarancji.

W żaluzjach o szerokości mniejszej niż 45 cm sznurki do sterowania żaluzją muszą być rozdzielone.

Na życzenie i za dodatkową opłatą, żaluzje aluminiowe 50 mm mogą zostać wyposażone w drewniane wykończenie – np. maskownicę rynny górnej, dzwonki zakończenia sznurków czy rynnę dolną. Są to opcje dostępne na indywidualne życzenie klienta.

Żaluzja aluminiowa 50 mm skok drabinki

Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji aluminiowej 50 mm wynosi 4,4 cm. Czyli wysokość żaluzji to wielokrotność skoku 4,4, cm plus wysokość rynny górnej 5 cm oraz wysokość belki dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.
