Ważne porady - żaluzja aluminiowa 50 mm instrukcja pomiaru

Żaluzje aluminiowe 50 mm to nowa odsłona klasycznych osłon okiennych. Szersze lamele doskonale sprawdzają się w większych przeszkleniach, mocowane na ścianie czy do sufitu.

Żaluzja aluminiowa 50 mm instrukcja pomiaru szerokości i wysokości osłony

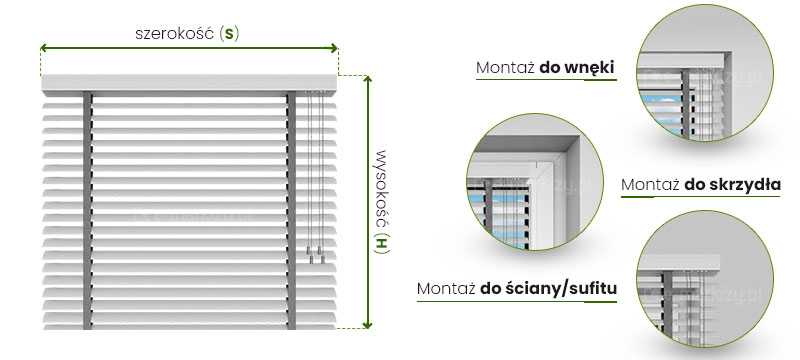

Żaluzja aluminiowa 50 mm instrukcja pomiaru szerokości i wysokości w zależności od miejsca montażu. Po lewej na rozwiniętej żaluzji pokazano miejsca pomiaru szerokości (od lewej krawędzi kasety do prawej krawędzi kasety) i wysokości (od górnej krawędzi kasety do końca belki dolnej). Po prawej stronie w trzech okrągłych ramkach ukazano sposoby montażu opisane obok od góry: "montaż do wnęki", "montaż do skrzydła", "montaż do ściany/sufitu".

Do zamówienia zawsze należy podać szerokość całkowitą i wysokość całkowitą, jaką ma mieć żaluzja.

S – szerokość całkowita żaluzji
H – wysokość całkowita żaluzji*

*Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji aluminiowej 50 mm wynosi 4,4 cm. Czyli wysokość żaluzji to wielokrotność skoku 4,4, cm plus wysokość rynny górnej 5 cm oraz wysokość belki dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.

Wybierając żaluzje aluminiowe 50 mm masz do wyboru cztery sposoby jej zamocowania – na skrzydle okna, na ścianie, suficie lub do wnęki okiennej. Aby prawidłowo podać wymiary całkowite żaluzji do zamówienia sprawdź nasze szczegółowe wskazówki, jak poprawnie dokonać pomiaru żaluzji w zależności od miejsca mocowania.

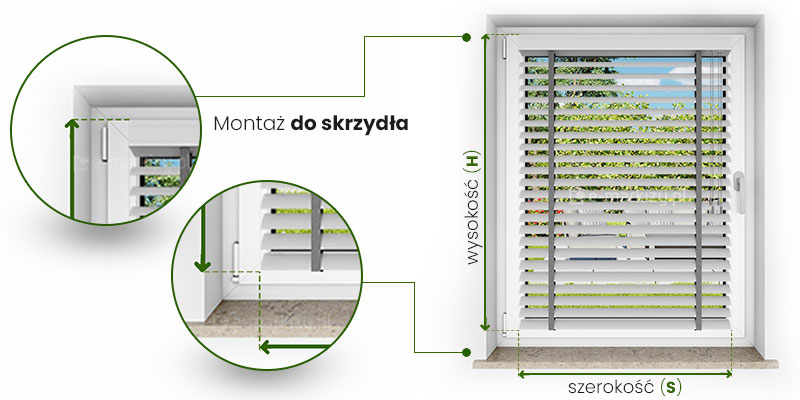

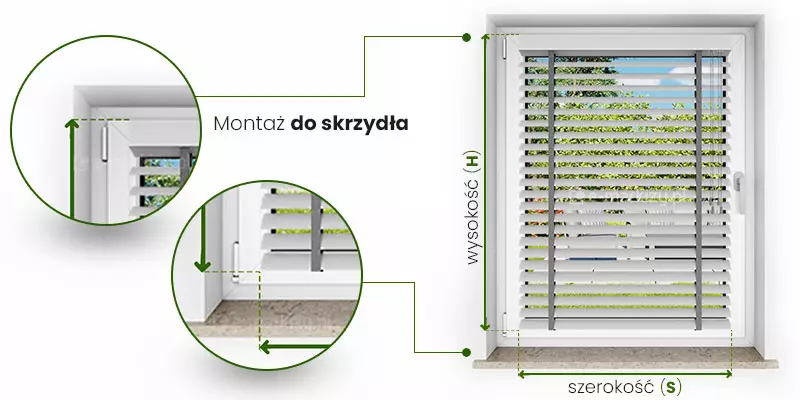

Żaluzje poziome 50 mm montaż do skrzydła pomiar szerokości i wysokości ukazany po prawej na obrazie żaluzji zamocowanej do skrzydła okna. Pomiar szerokość wyznaczony został przez obszar, jaki mają pokrywać lamele. Najczęściej jest to przestrzeń pomiędzy krawędziami listew przyszybowych. Od krawędzi lameli poprowadzono w dół przerywane linie, pomiędzy którymi zawarta jest zielona dwukierunkowa strzałka z podpisem "szerokość (S)". Wysokość żaluzji wyznacza się od górnej krawędzi kasety do końca belki dolnek żaluzji. Najczęściej jest to przestrzeń od górnej krawędzi skrzydła okna do dolnej krawędzi dolnej listwy przyszybowej. Od krawędzi rynny górnej i belki dolnej poprowadzono w lewo przerywane linie, między którymi umieszczona jest zielona dwukierunkowa strzałka z podpisem "Wysokość (H)". Po lewej stronie w okrągłych ramkach umieszczono powiększenia miejsc pomiaru oraz styki przerywanych linii.

A. Żaluzja aluminiowa 50 mm instrukcja pomiaru dla montażu na skrzydle okna

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość żaluzji przy montażu na skrzydle okiennym, najlepiej jest zmierzyć szybę skrzydła i dodać po 2 cm na stronę.

Np. Zmierzona szerokość szyby to 50 cm. Dodajemy więc w sumie 4 cm i uzyskujemy szerokość S=54 cm.

Do określenia wysokości H, najlepiej jest zmierzyć wysokość całkowitą skrzydła okna i odjąć od tej wartości 0,5 cm.

Np. Rama okienna = 120 cm, po odjęciu 0,5 cm uzyskujemy wysokość H = 119,5 cm.

** uwaga – podany powyżej sposób pomiaru ma charakter poglądowy. Możemy zastosować dowolne odjęcia względem wymiarów szyby, w zależności od potrzeb. Do zamówienia podajemy zawsze wymiary produktu (szerokość S oraz wysokość H).

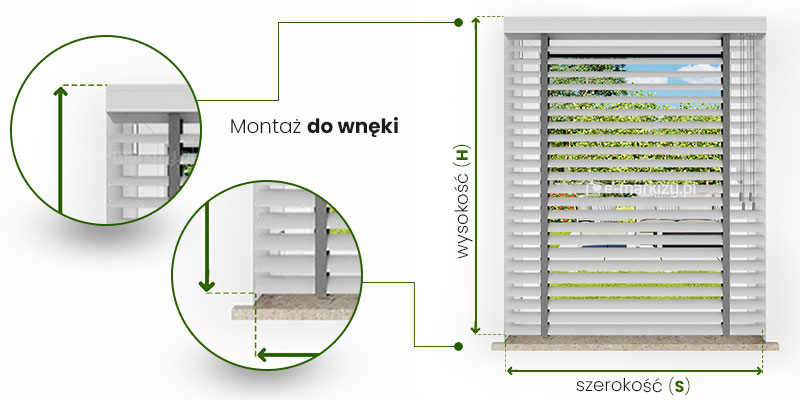

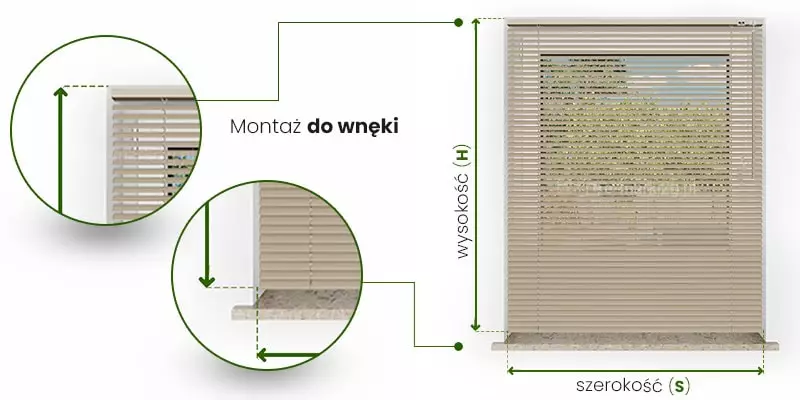

Żaluzje aluminiowe 50mm pomiar przy montażu do wnęki ukazany po prawej na obrazie żaluzji zamocowanej we wnęce okiennej. Pomiar szerokość wyznaczony został przez obszar, jaki mają pokrywać lamele. Najczęściej jest to przestrzeń pomiędzy krawędziami wnęki. Od krawędzi lameli poprowadzono w dół przerywane linie, pomiędzy którymi zawarta jest zielona dwukierunkowa strzałka z podpisem "szerokość (S)". Wysokość żaluzji wyznacza się od górnej krawędzi kasety do końca belki dolnej żaluzji. Najczęściej jest to przestrzeń od górnej krawędzi wnęki do około 1-2 cm nad parapetem. Od krawędzi rynny górnej i belki dolnej poprowadzono w lewo przerywane linie, między którymi umieszczona jest zielona dwukierunkowa strzałka z podpisem "Wysokość (H)". Po lewej stronie w okrągłych ramkach umieszczono powiększenia miejsc pomiaru oraz styki przerywanych linii.

B. Żaluzja aluminiowa 50 mm instrukcja pomiaru przy montażu we wnęce okiennej

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość (S) żaluzji, należy pomierzyć wnękę okienną w kilku punktach (aby sprawdzić jej pion) i od najmniejszej wartości odjąć wartość ok. 0,5 cm na stronę aby uzyskać pewien luz.

Np. zmierzona szerokość wnęki to S1=81 cm, S2=81,5 cm, S3=80,7 cm. Odejmujemy więc od najmniejszej wartości po 0,5 cm na stronę.

80,7 cm -(2×0,5 cm)=79,7 cm

Uzyskana szerokość całkowita żaluzji wyniesie 79,7 cm.

Wysokość (H) żaluzji, uzyskujemy przez pomiar wysokości całej wnęki i odejmując od tego wymiaru ok. 2 cm

Np. zmierzona wysokość wnęki to 130 cm.
Po odjęciu 2 cm, otrzymujemy wynik:
Wysokość (H) =128 cm

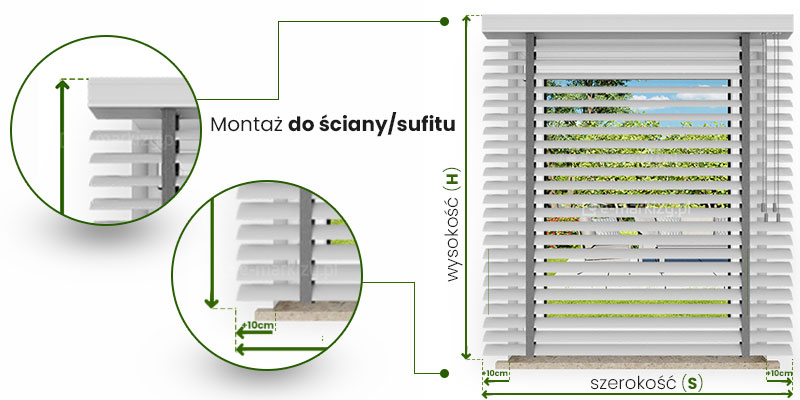

Żaluzja aluminiowa 50 mm instrukcja pomiaru mocowanie do ściany ukazane na przykładowej żaluzji zamocowanej nad oknem. Pomiar szerokości pokazano pod żaluzją, pomiędzy jej skrajami umieszczając zieloną dwukierunkową strzałkę z napisem nad nią "szerokość (S)". Dodatkowo nieco powyżej zamieszczono po obu bokach mniejsze strzałki zawarte pomiędzy krawędzią lamela a krawędzią wnęki z napisem "+10cm". Pomiar ten pokazano także w powiększeniu po lewej stronie w okrągłej ramce. Pomiar wysokości oznaczono do górnego brzegu kasety do końca belki dolnej żaluzji opisując go dwukierunkową zieloną strzałką z napisem przy niej "Wysokość (H)". Od górnego rogu żaluzji poprowadzono w lewo umieszczone w okrągłej ramce powiększenie miejsca pomiaru.

C. Żaluzja aluminiowa 50 mm instrukcja pomiaru do montażu na ścianie

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość (S) żaluzji, należy mierzyć wnękę okienną i dodać na każdą stronę pewną zakładkę (wg potrzeby).

Najczęściej jest to ok. 10 cm na stronę. Jeśli szerokość naszej wnęki to 160 cm, dodajemy więc 20 cm:

160 cm + (2×10 cm) = 180 cm

Uzyskana szerokość całkowita żaluzji to 180 cm.

Wysokość (H), uzyskujemy przez pomiar wysokości całej wnęki i odejmując od tego wymiaru ok. 2 cm.
Np. zmierzona wysokość wnęki to 130 cm.
Po odjęciu 2 cm, otrzymujemy wynik Wysokość (H) =128 cm.

D. Żaluzja aluminiowa 50 mm instrukcja pomiaru osłony mocowanej do sufitu

Do zamówienia podajemy szerokość zewnętrzną żaluzji (S) oraz wysokość całkowitą (H) żaluzji.

Aby uzyskać szerokość (S) żaluzji, należy mierzyć wnękę okienną i dodać na każdą stronę pewną zakładkę (wg potrzeby).

Najczęściej jest to ok. 10 cm na stronę. Jeśli szerokość naszej wnęki to 160 cm, dodajemy więc 20 cm:

160 cm + (2×10 cm) = 180 cm

Uzyskana szerokość całkowita żaluzji to 180 cm.

Żaluzja aluminiowa 50 mm instrukcja pomiaru – jak obliczyć wysokość pakietu żaluzji 50 mm?

Zawieszenie żaluzji we wnęce okna, na ścianie lub suficie może oznaczać, że po zwinięciu osłony, złożony pakiet z lamelami będzie przeszkadzał w swobodnym otwieraniu okna. Warto to wziąć pod uwagę podczas dokonywania pomiarów osłony. Sprawdź, jak szybko wyliczyć wysokość pakietu żaluzji 50 mm!

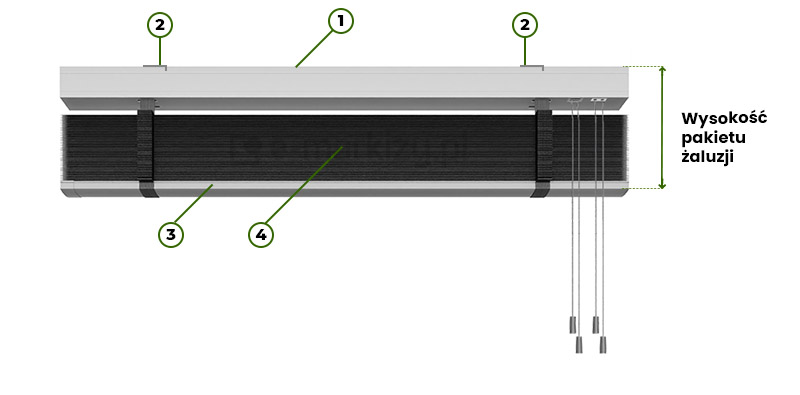

Żaluzja aluminiowa ze zwiniętymi lamelami 50 mm w kolorze czarnym, z kontrastową rynną górną oraz belką dolną oraz dopasowaną kolorystycznie drabinką taśmową i sznurkami do sterowania. Nad żaluzją umieszczono dwa znaczniki: pośrodku w zielonym kółeczku wpisano cyfrę 1, po dwóch bokach znaczniki w formie kółeczek z zieloną ramką z wpisaną w nie cyfrą 2. W dolnej części żaluzji z odnośnikiem do rynny dolnej umieszczono w kółeczku o zielonej ramce cyfrę 3, a przy odnośniku do lamel kółeczko w zielonej ramce z cyfrą 4. Po prawej stronie od górnej krawędzi rynny górnej do zewnętrznego skraju belki dolnej poprowadzone zostały przerywane linie, pomiędzy którymi umieszczono pionową zieloną dwukierunkową strzałkę. Na prawo od strzałki w połowie jej wysokości umieszczono napis "Wysokość pakietu żaluzji".

Wliczamy elementy stałe (wieszak (2), rynna górna (1), belka dolna (3) ) czyli 10 cm, następnie wliczamy 1cm luzu mechanizmu (wynikający z bezwładności mechanizmu z podciąganiem sznurkowym).

Do tego doliczamy pakiet lamel (4): 2 cm na każde 100cm wysokości żaluzji. W przypadku mechanizmu żaluzji elektrycznych nie doliczamy luzu mechanizmu, ponieważ pakiet lamel może być dociągnięty do samej rynny.

Przykład: zamawiana żaluzja to wysokość =140 cm

Jaka jest wysokość całego pakietu?
Razem „wysokość pakietu żaluzji”:

140 cm – 10 cm = 130 cm : 100 cm = 1,3 x 2 = 2,6 cm + 10 cm = 12,6 cm

Należy pamiętać, że wysokość pakietu w naszym przykładzie 12,6 cm, jest wartością orientacyjną i może się zmienić pod wpływem różnego ułożenia lameli.

Żaluzja aluminiowa 50 mm instrukcja pomiaru – dodatkowe uwagi

UWAGA: Należy pamiętać, że żaluzja po zwinięciu, będzie miała pewien pakiet lameli, który może przysłonić szybę (w przypadku montażu do skrzydła) lub uniemożliwić otwarcie okna (w przypadku montażu we wnęce).

Przy montażu do ściany, górny punkt pomiarowania należy przyjąć z uwzględnieniem pakietu zwiniętych lameli oraz mechanizmu żaluzji.

* Górny mechanizm zajmuje ok. 2cm wysokości (przy żaluzji 25mm) oraz 5cm (przy żaluzji 50mm).
Należy pamiętać, że po zwinięciu żaluzji wysokość mechanizmu zwiększy się o grubość pakietu lameli,
co w nie których przypadkach może kolidować przy otwarciu okna. Wysokości pakietu przy żaluzji 50mm to średnio po 5cm na każdy metr wysokości a przy żaluzji 25mm to średnio 2,5cm na każdy metr wysokości.

* Podane instrukcje pomiarowania, są tylko przykładem. Do zamówienia podajemy zawsze skrajne wymiary (szerokość S i Wysokość H) i należy je podać według własnych preferencji.
