Żaluzja Drewniana 50 mm Dane Techniczne

Zapraszamy do zapoznania się ze szczegółami wykonania żaluzji drewnianych z lamelami o szerokości 5 cm. Żaluzja drewniana 50 mm dane techniczne prezentuje elementy składowe żaluzji oraz wszystkie niezbędne informacje związane z eksploatacją produktu.

Rynna górna, umieszczenie mechanizmu w rynnie

Żaluzja drewniana 50 mm wyposażona jest w rynnę górną stalową o wymiarach 50mm x 50mm. W rynnie tej umieszczone są wszystkie mechanizmy niezbędne do sterowania żaluzją. Rynna górna wykonana jest w wymiarze 0,5cm krótszym od wymiaru szerokości żaluzji ze względu na zakończenie tworzywowe rynny, czyli tzw. ZRG (Zakończenie Rynny Górnej).

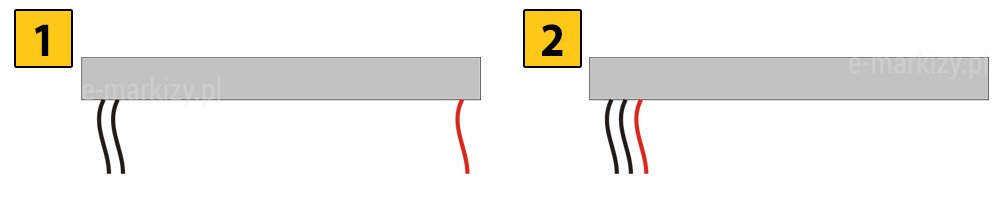

Mechanizmy do sterowania żaluzją drewnianą mogą być rozmieszczone na dwa sposoby:

1. Hamulec po jednej stronie, pokrętło po drugiej stronie rynny (minimalna szerokość żaluzji 30cm).
2. Hamulec i pokrętło po jednej stronie (funkcję pokrętła w żaluzjach drewnianych 50mm pełnią sznurki) (minimalna szerokość żaluzji 45cm).

Możliwe jest wykonanie żaluzji drewnianych 50mm w wersji z pokrętłem do obrotu lamel, na wyraźnie życzenie klienta. Powyżej szerokości 150cm zalecamy zastosowanie sterowania sznurkowego do obrotu lamel.

Żaluzja drewniana 50 mm dane techniczne drabinki żaluzji

W żaluzjach drewnianych 50 mm możliwe jest zastosowanie zarówno drabinki sznurkowej, jak i drabinki taśmowej. Drabinka sznurkowa dobierana jest pod kolor lameli żaluzji drewnianej.

W drabince taśmowej stosuje się taśmy o szerokości 25 mm, na życzenie możemy zastosować taśmę o szerokości 10 mm lub 38 mm. Drabinka dostępna jest w kilkunastu opcjach kolorystycznych, co pozwala na jej indywidualne dopasowanie do potrzeb klienta.

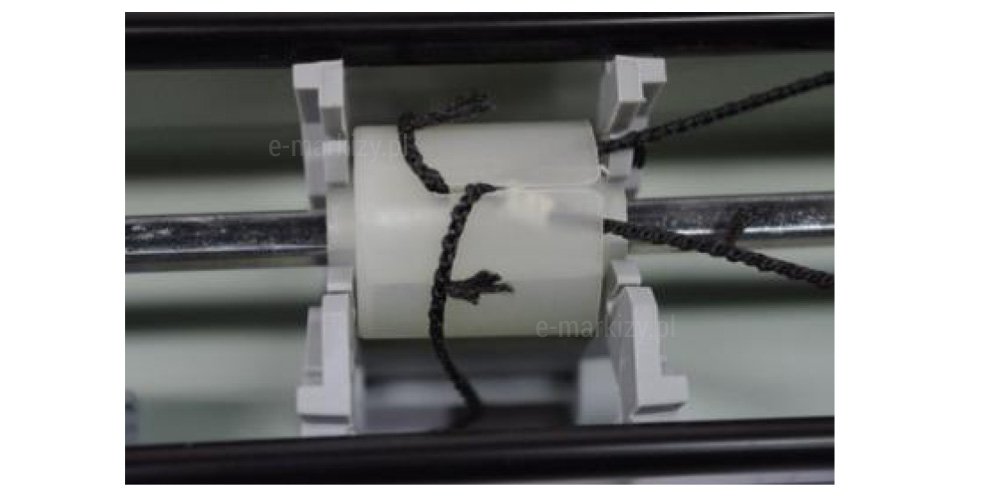

Zdjęcie przedstawia zbliżenie na wewnętrzny mechanizm sterujący, który obsługuje żaluzje drewniane 50 mm, umieszczony wewnątrz stalowej rynny górnej o czarnym wykończeniu. Centralnym punktem fotografii jest biała, plastikowa rolka prowadząca osadzona na metalowym, srebrnym pręcie obrotowym o przekroju kwadratowym lub sześciokątnym, który przechodzi poziomo przez całą szerokość mechanizmu. Na rolkę nawinięte są czarne, plecione sznurki drabinki, które odpowiadają za podnoszenie, opuszczanie oraz regulację kąta nachylenia lameli w systemie żaluzje drewniane 50 mm. Rolka jest zabezpieczona z obu stron przez szare, polimerowe wsporniki stabilizujące, które utrzymują ją w odpowiedniej pozycji i zapobiegają przesuwaniu się wzdłuż osi pręta. Widoczne są końcówki sznurków z charakterystycznym splotem, przechodzące przez szczeliny w mechanizmie, co pozwala na precyzyjne sterowanie osłoną okienną. Całość konstrukcji ukazuje techniczne aspekty budowy napędu, podkreślając solidność komponentów użytych do produkcji żaluzji o szerokich lamelach.

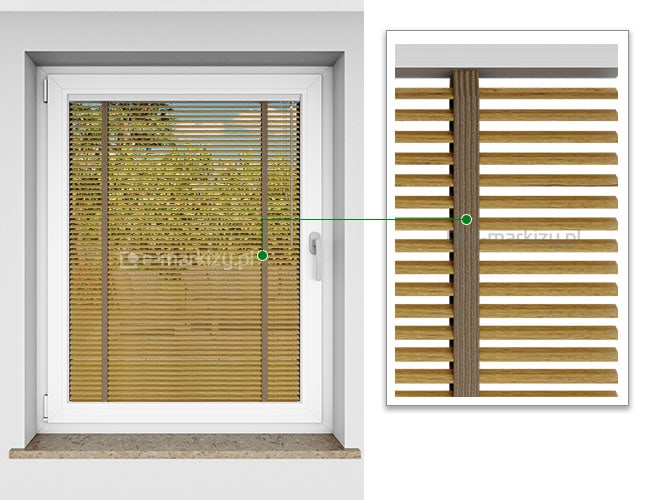

Mocowanie drabinki sznurkowej

Standardowo żaluzje drewniane 50mm wykonywane są w wersji z drabinką sznurkową. Grubość sznurka stosowanego w żaluzji drewnianej 50 mm to 2,2 mm. Sposób mocowania drabinki sznurkowej prezentuje zdjęcie.

Żaluzja drewniana 50 mm dane techniczne – skok drabinki

Wysokość żaluzji jest uzależniona przez skok drabinki, czyli odległość pomiędzy szczebelkami drabinki. Stosowany skok drabinki żaluzji drewnianej 50 mm wynosi 4,4 cm. Czyli wysokość żaluzji to wielokrotność skoku 4,4, cm plus wysokość rynny górnej 5 cm oraz wysokość belki dolnej 2 cm. Wysokość całkowita może zatem nieznacznie odbiegać od wartości podanej w konfiguratorze, co wynika z technologii wykonania żaluzji.

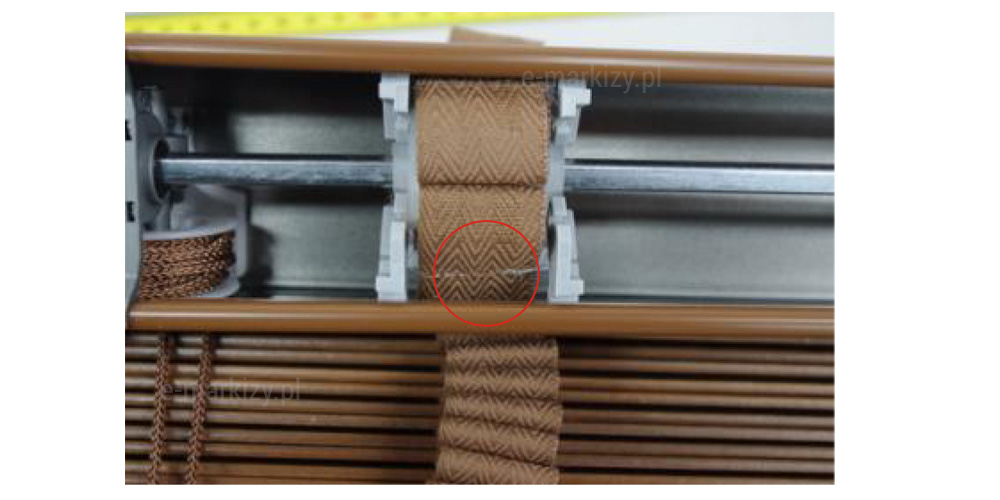

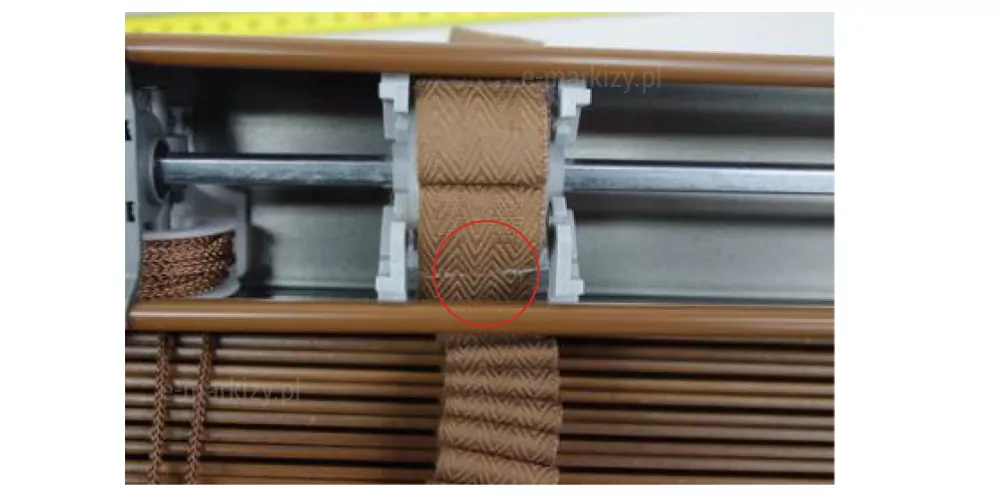

Zdjęcie prezentuje techniczne detale konstrukcyjne, jakie posiadają żaluzje drewniane 50 mm, widoczne od strony otwartej rynny górnej w kolorze jasnego brązu. Centralnym elementem fotografii jest mechanizm drabinki taśmowej o szerokim splocie w kolorze miodowym lub jasnobrązowym, ozdobionej wzorem w jodełkę. Taśma ta jest precyzyjnie nawinięta na białą, plastikową rolkę, która została osadzona na stalowym pręcie obrotowym o przekroju sześciokątnym, biegnącym poziomo przez wnętrze rynny. Miejsce mocowania taśmy do rolki zostało zaznaczone czerwoną obwódką, wskazującą na techniczny aspekt połączenia i stabilizacji materiału. Po lewej stronie widoczny jest dodatkowy element mechanizmu z nawiniętym cienkim sznurkiem operacyjnym w dopasowanym kolorze brązowym. Rolka prowadząca taśmę jest utrzymywana w stałym położeniu przez dwa szare, plastikowe wsporniki boczne, które są zamontowane wewnątrz profilu rynny. Pod rynną widoczny jest fragment złożonych lameli, które tworzą żaluzje drewniane 50 mm, co pozwala zaobserwować spójność kolorystyczną między elementami sterującymi a samym wypełnieniem osłony.

Mocowanie drabinki taśmowej

Sposób mocowania drabinki taśmowej w rynnie głównej żaluzji. Drabinka taśmowa przeszyta jest żyłką zaznaczoną na obrazku obok.

Maskownica drewniana rynny głównej

Standardowym elementem wyposażenia żaluzji drewnianych z naszej oferty jest maskownica rynny górne. Maskownica drewniana rynny górnej może być wykonana w jednej z dwóch wersji:

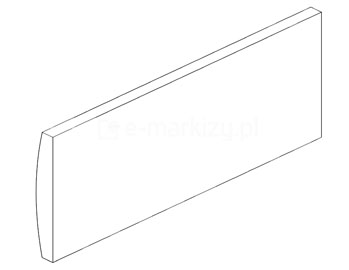

Rysunek techniczny w rzucie izometrycznym przedstawiający maskownicę rynny górnej żaluzji drewnianej 50mm w wariancie prostym, bez boczków. Grafika wykonana jest w formie czarnego obrysu na białym tle i prezentuje pojedynczy, podłużny panel o prostokątnym kształcie. Lewa krawędź listwy jest lekko wypukła, co wskazuje na zaokrąglony profil zewnętrzny elementu, podczas gdy prawa krawędź jest ścięta pionowo pod kątem prostym, ukazując płaski przekrój boczny. Całość konstrukcji jest jednolita i pozbawiona dodatkowych zagięć czy elementów montażowych widocznych na zewnątrz. Tego typu maskownica jest stosowana w żaluzjach montowanych we wnękach okiennych, gdzie rynna górna jest obudowana z obu stron ścianami i wymaga jedynie frontowego wykończenia estetycznego.

Maskownica prosta (bez boczków)

– stosowana przy montażu żaluzji we wnękach, zasłaniająca wierzchnią część rynny górnej.

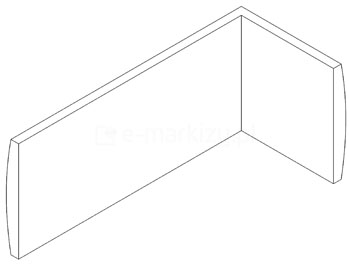

Rysunek techniczny w rzucie izometrycznym przedstawiający maskownicę rynny górnej żaluzji drewnianej 50 mm z jednym bokiem, wykonany w formie czarnego obrysu na białym tle. Grafika ilustruje długi, płaski profil frontowy połączony pod kątem prostym z krótszym elementem bocznym po prawej stronie, tworząc kształt litery L. Oba elementy mają widoczną grubość, a ich krawędzie zewnętrzne są lekko wypukłe, co nadaje osłonie subtelnie zaokrąglony profil boczny. Lewe zakończenie frontowej listwy jest ścięte pionowo, pokazując przekrój elementu z wyraźnie zaznaczonym łukiem zewnętrznym. Konstrukcja ta służy do estetycznego ukrycia mechanizmu rynny górnej, maskownica może być wyposażona w jeden (lewy lub prawy) boczek, bądź zakończona boczkami z obu stron.

Maskownica z boczkami

– stosowana przy montażu żaluzji na powierzchniach niewnękowych, zasłaniająca również boczne części rynny górnej.

Kolorystyka maskownicy dopasowywana jest do koloru lamel żaluzji. Na życzenie klienta możliwe jest wykonanie maskownicy w innym kolorze niż lamele.

Szerokość maskownicy z boczkami jest większa od szerokości rynny górnej o około 3 cm.

Mocowanie maskownicy drewnianej

Maskownicę montuje się do rynny górnej za pomocą magnesów lub rzepów w zależności od gabarytów żaluzji.

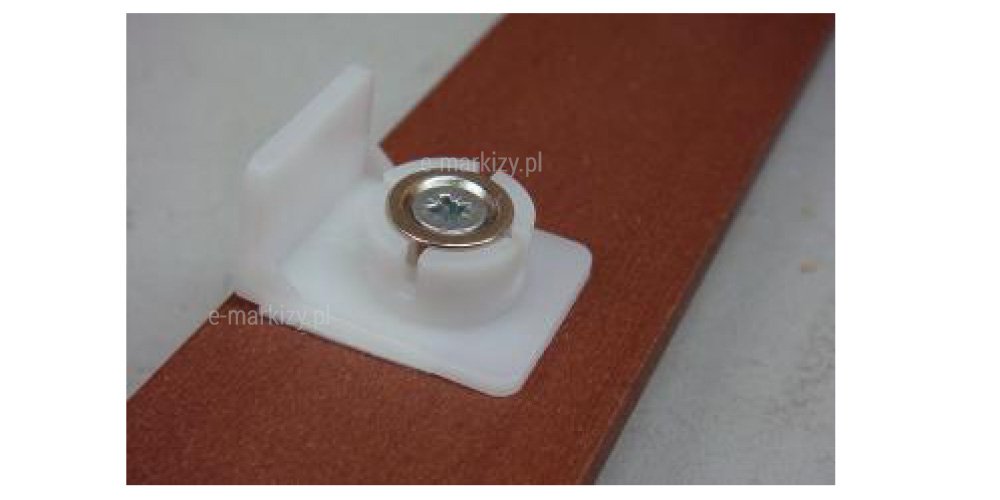

Zbliżenie na przymocowany za pomocą wkręta do powierzchni drewnianej zaczep maskownicy górnej z magnesem. Gwarantuje od stabilne mocowanie maskownicy do metalowej rynny górnej, nadając żaluzji solidne i eleganckie wykończenie. Tło zdjęcia jest jasnoszare i neutralne, co pozwala precyzyjnie dostrzec detale konstrukcyjne maskownicy.

Przykładowe Rozmieszczenie magnesów lub rzepów:
2 magnesy (10 cm od krawędzi) – do 50 cm szerokości żaluzji
2 magnesy (12 cm od krawędzi) – do 110 cm szerokości żaluzji
3 magnesy (12 cm od krawędzi + środek pomiędzy zewnętrznymi magnesami) – od 110 cm do 180 cm szerokości żaluzji
4 magnesy (15 cm od krawędzi + 2 magnesy w równej odległości od zewnętrznych) – od 180 cm szerokości żaluzji

Prowadzenie boczne FIX

Prowadzenie boczne (tzw. Fix) stosuje się głównie przy żaluzjach montowanych na uchylnych skrzydłach okiennych, umożliwiając tym samym stałe przyleganie żaluzji do skrzydła. W żaluzjach drewnianych stosuje się do tego celu linkę stalową oraz mocowania linki dolne płaskie lub kątowe.

Mocowania płaskie linki stalowej stosuje się w przypadku, gdy żaluzja jest zawieszona na ścianie lub suficie, a prowadzenie boczne mocowane jest do płaskiej powierzchni parapetu lub podłogi. Mocowania kątowe stosuje się, gdy żaluzja jest zawieszona na ramie okiennej w pewnej odległości od szyby. Wykorzystuje się je także przy mocowaniu żaluzji do ściany lub sufitu, gdy prowadzenie linkowe montowane jest do powierzchni pionowej ściany.

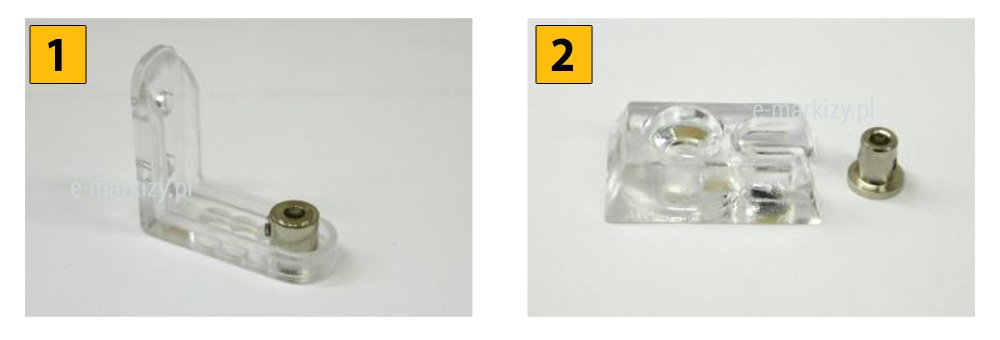

Zdjęcie prezentuje porównanie dwóch typów akcesoriów montażowych wykonanych z transparentnego tworzywa sztucznego, służących do stabilizacji systemu, jakim są żaluzje drewniane 25 mm. Grafika jest podzielona na dwie sekcje oznaczone żółtymi kwadratami z czarnymi cyframi. W sekcji po lewej stronie, oznaczonej numerem 1, widoczny jest transparentny wspornik dolny w kształcie litery L, przeznaczony do montażu na ramie okiennej lub ścianie. W jego poziomej stopce osadzona jest metalowa, mosiężna tulejka z boczną śrubą blokującą, która służy do zamocowania i naprężenia żyłki prowadzenia bocznego. W sekcji po prawej stronie, pod numerem 2, przedstawiono alternatywny, płaski uchwyt montażowy z tworzywa wraz z oddzielnie wyeksponowaną metalową tulejką dociskową. Element ten stosowany jest w świetle szyby, na parapecie okiennym lub podłodze. Oba elementy są zaprojektowane tak, aby były dyskretne i niemal niewidoczne po zainstalowaniu na białym oknie, co pozwala zachować estetykę, którą oferują żaluzje drewniane 25 mm. Produkty są ukazane na neutralnym, białym tle, co podkreśla ich przezroczystość oraz detale techniczne metalowych komponentów mocujących.

Do zamocowania linki stalowej w rynnie górnej stosuje się tzw. kontrę w kształcie tulejki z wkrętem zaciskającym o wymiarze 6mm, natomiast do dolnego mocowania linki dodatkowo stosuje się podobną kontrę, ale o wymiarze 4mm.

1. Mocowanie dolne FIX kątowe z kontrą.
2. Mocowanie dolne FIX płaskie z kontrą

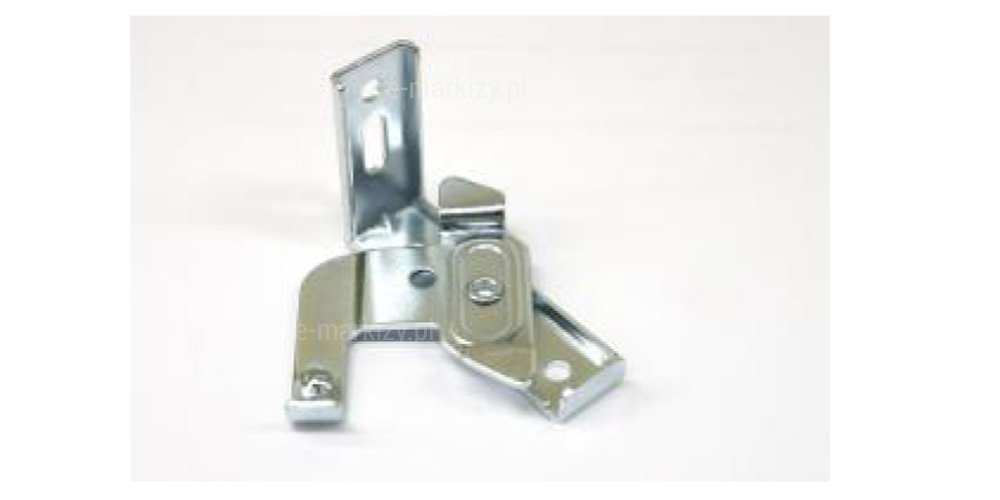

Srebrny metalowy element konstrukcyjny stanowiący wspornik montażowy typu twist przeznaczony do systemów osłonowych takich jak żaluzje drewniane 50 mm. Komponent został wykonany z profilowanej, galwanizowanej stali o wysokim połysku, co zapewnia mu odporność na korozję i uszkodzenia mechaniczne. Konstrukcja wspornika składa się z kilku zintegrowanych części połączonych za pomocą nitów, tworząc sztywną i stabilną bazę montażową. Główna pionowa ścianka elementu posiada podłużny otwór montażowy typu fasolka, który umożliwia precyzyjną regulację poziomu podczas przykręcania do nadproża lub ściany. Dolna część wspornika rozgałęzia się na profilowane ramię zakończone dodatkowym otworem oraz ruchomy mechanizm blokujący z charakterystycznym przetłoczeniem w środkowej części. Całość charakteryzuje się technicznym, przemysłowym wykończeniem z widocznymi zagięciami materiału wzmacniającymi strukturę detalu. Produkt jest kluczowym elementem instalacyjnym pozwalającym na bezpieczne i trwałe osadzenie rynny górnej w sposób inwazyjny.

Mocowanie Żaluzji Drewnianej

Do zamocowania żaluzji drewnianych stosuje się metalowy uchwyt mocujący „TWIST”, który umożliwia zamocowanie żaluzji do ramy okiennej, ale również do sufitu lub ściany. Nie ma możliwości zamocowania żaluzji do listwy przyszybowej oraz bezinwazyjnego zamocowania (zawieszenia żaluzji na skrzydle okna). Ilość uchwytów mocujących jest uzależniona od szerokości żaluzji. Zwykle stosuje się tyle uchwytów, ile jest drabinek w żaluzji.

Wykończenie żaluzji 50 mm

Drewniana belka dolna wykonywana jest w wysokości 1,5 cm, za wyjątkiem kolekcji Tropical – wysokość belki dolnej w żaluzjach bambusowych wynosi 1,3 cm. Ostatnia dolna lamela położona jest na belce dolnej. Drabinka taśmowa przypinana jest do spodu belki dolnej za pomocą pinezek, natomiast drabinka sznurkowa podobnie jak w żaluzjach 25 mm za pomocą korka belki dolnej.

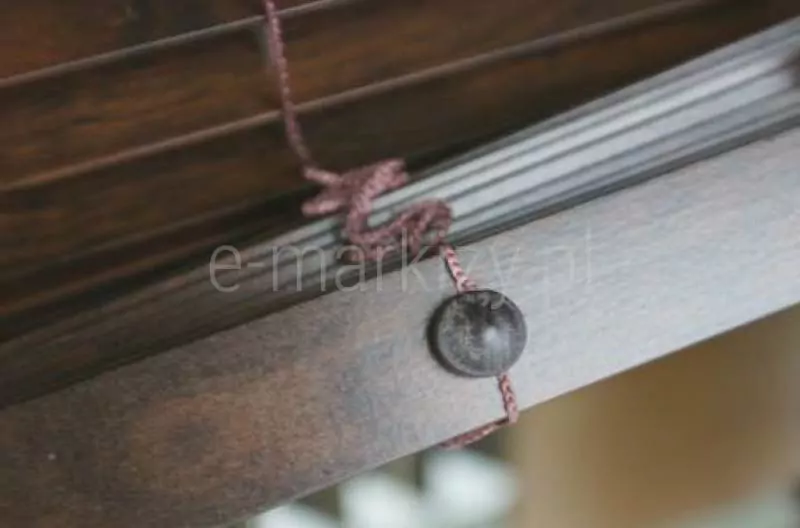

Zdjęcie prezentuje zbliżenie na dolny wykończeniowy element konstrukcji, jaką są żaluzje drewniane 50 mm w kolorze ciemnego, egzotycznego drewna o wyraźnym usłojeniu. Na pierwszym planie widoczna jest masywna belka dolna żaluzji, w której osadzony został okrągły, wypukły guziczek maskujący wykonany z tworzywa lub drewna w dopasowanym, ciemnobrązowym odcieniu. Przez otwór w belce przechodzi cienki, pleciony sznurek drabinki sznurkowej w kolorze brązowym, który stabilizuje żaluzje drewniane 50 mm i odpowiada za ich pionowe prowadzenie. Sznurek tworzy charakterystyczną pętlę i przechodzi przez kolejne lamele widoczne w górnej części kadru, które są ułożone równolegle względem siebie. Perspektywa zdjęcia pod kątem pozwala dostrzec matowe wykończenie powierzchni drewna oraz precyzję montażu systemu sterowania sznurkowego. Tło jest lekko rozmyte, co skupia uwagę na detalu wykończenia dolnej krawędzi osłony okiennej oraz sposobie zabezpieczenia zakończenia drabinki.

Belki dolne wykonuje się zawsze krótsze od całkowitej szerokości żaluzji.

Wymiary belki dolnej w zależności od wykonania:
Standard (bez Fix i ZRD z bolcem) – 0,5 cm
Fix – 4,5 cm
ZRD z bolcem – 2,3 cm

Zdjęcie prezentuje porównanie dwóch wariantów kolorystycznych żaluzji drewnianych 25 mm, ukazując różnice w odcieniu drewna oraz detalach wykończenia. Po lewej stronie widoczne są żaluzje w jaśniejszym, dębowym odcieniu o naturalnym rysunku słojów, wyposażone w drabinkę sznurkową oraz dwa sznurki operacyjne zakończone drewnianymi, dzwonkowatymi obciążnikami. Po prawej stronie znajdują się żaluzje drewniane 25 mm w ciemniejszym, orzechowym kolorze, które są częściowo podciągnięte, co pozwala zobaczyć gęsty pakiet złożonych lameli na dole. Ten wariant również posiada dopasowane kolorystycznie sznurki z obciążnikami oraz drabinkę, która przy podciągniętej osłonie układa się w ozdobne sploty. Obie żaluzje są zamontowane obok siebie na białym tle, co podkreśla ciepłą kolorystykę drewna i matowe wykończenie listewek o szerokości 25 mm. Światło padające z boku uwypukla krawędzie poszczególnych lameli oraz fakturę naturalnego materiału, z którego zostały wykonane.

Dzwonki do sznurków

Sznurki do podciągania lamel zakończone są na dole tzw. dzwonkami. Są to elementy drewniane, stosowane w kolorach jak najbardziej zbliżonych do koloru lamel.

Zbliżenie na detale drewnianej żaluzji poziomej w ciepłym, miodowym odcieniu naturalnego drewna, zamontowanej na białej ramie okiennej. Zdjęcie wykonane pod kątem prezentuje strukturę lameli, które są połączone cienką, kolorystycznie dopasowaną drabinką sznurkową przechodzącą przez precyzyjne wycięcia w drewnie. W górnej części kadru widoczne są elementy mechanizmu sterującego: gruby, drewniany drążek służący do regulacji kąta nachylenia listew oraz sznurek do podnoszenia i opuszczania żaluzji, zakończony ozdobnym, toczonym dzwonkiem z drewna w tym samym kolorze co lamele. Konstrukcja żaluzji opiera się na białym profilu okiennym. Drewno posiada gładką powierzchnię o satynowym wykończeniu, a padające na nie światło podkreśla naturalne, delikatne usłojenie materiału.

Bejcowanie boków lamel

Boki lamel bejcowane są kolorem najbardziej zbliżonym do koloru lamel.

Żaluzja Drewniana 50 mm Dane Techniczne

Właściwości technologiczne żaluzji drewnianych 50 mm

Lamele drewniane wykonane są z naturalnego drewna basswood o szerokości 50 mm. Ich konstrukcja przewiduje standardy tolerancji kształtu i wymiaru.

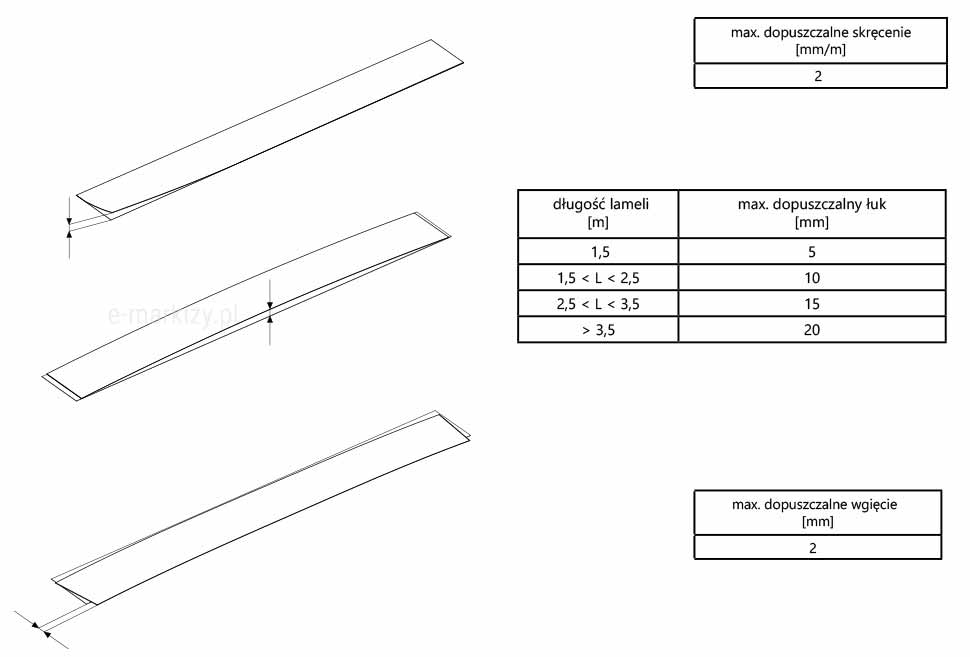

Rysunek techniczny przedstawiający dopuszczalne normy odkształceń lameli żaluzji drewnianych wraz z tabelami wartości. Po lewej stronie grafiki znajdują się trzy schematyczne rysunki izometryczne pojedynczej lameli, ilustrujące różne rodzaje deformacji: skręcenie wzdłuż osi, wygięcie w łuk na płaszczyźnie poziomej oraz wgięcie pionowe. Przy każdym rysunku umieszczono strzałki pomocnicze wskazujące miejsce pomiaru danego odkształcenia. Po prawej stronie widnieją trzy tabele z danymi technicznymi w języku polskim. Górna tabela określa maksymalne dopuszczalne skręcenie wynoszące 2 mm/m. Środkowa, najbardziej rozbudowana tabela, przedstawia maksymalny dopuszczalny łuk w zależności od długości lameli (L): dla długości do 1,5 m wynosi on 5 mm, dla przedziału od 1,5 m do 2,5 m – 10 mm, dla przedziału od 2,5 m do 3,5 m – 15 mm, a dla lameli powyżej 3,5 m – 20 mm. Dolna tabela informuje o maksymalnym dopuszczalnym wgięciu o wartości 2 mm. Całość sporządzona jest w formie czarnych konturów i tekstu na białym tle, pełniąc rolę specyfikacji jakościowej produktu.

Dopuszczalne są niewielkie wygięcia oraz skręt lamel

Maksymalne dopuszczalne skręcenie: 2mm/m
Maksymalne dopuszczalne wgięcie: 2mm

Uwaga! Przy wysokości żaluzji przekraczającej 150 cm istnieje możliwość występowania zjawiska „niedomykania się” lamel w dolnych partiach przesłony. Wynika to z cechy konstrukcyjnej całego systemu odpowiedzialnego za obrót lamel. Nawet przy pełnym obrocie i wyraźnie wyczuwalnym oporze, przednia i tylna część drabinki nie będzie miała możliwości „zejścia się” w jedną płaszczyznę, co powoduje widoczne prześwity między lamelami.

Więcej na temat właściwości technicznych i jakościowych znajdziesz w pliku.

Żaluzje drewniane 50 mm wykonywane są z naturalnego drewna oraz bambusa. Drewno Baswood znane jest z odporności na blaknięcie oraz różnorodności odcieni. Naturalne właściwości drewna, takie jak usłojenie czy sęki, są akceptowalne i podkreślają autentyczność materiału. Zmiany w percepcji koloru drewna mogą wystąpić w zależności od kąta padania światła, co jest naturalną cechą drewna. Na brzegach lamel mogą występować niewielkie uszczerbienia. Belka dolna i maskownica mogą być wykonane z drewna o nieco odmiennych odcieniach, co może być delikatnie widoczne spod bejcy. Cechy uznawane przez niektórych za wady świadczą o naturalnym pochodzeniu produktu oraz są jego niezaprzeczalnym atutem.

Odporność koloru na blaknięcie wynosi 4 lub więcej, zgodnie z normą ISO105-B02, w skali 1 (niska odporność) do 8 (wysoka odporność). Standardem kolorystycznym dla listków, osłon, rynien są aktualne próbniki kolorystyczne. Dopuszczalne są nieznaczne różnice odcieni i połysku listków, osłon, rynien względem posiadanych próbników.

Właściwości naturalne to wyszczerbienia przy otworach na sznurek, delikatne zadrapania powierzchni, chropowate krawędzie listków, barwione końcówki listków.
