Żaluzja pozioma aluminiowa 25mm Sposoby montażu

Zapraszamy do zapoznania się z przygotowanymi dla naszych klientów instrukcjami montażowymi żaluzji aluminiowych 25mm. Sprawdź szczegółowe informacje dla produktu żaluzja pozioma aluminiowa 25 mm sposoby montażu w świetle szyby, na skrzydle okiennym, we wnęce okiennej oraz na ścianie lub suficie. Instrukcje prezentują montaż inwazyjny oraz bezinwazyjny.

Żaluzja aluminiowa 25mm może być mocowana na wiele sposobów, w zależności od Twoich potrzeb i możliwości. Doskonale sprawdzi się zarówno w świetle szyby, jak i na ścianie. Jeśli poszukujesz osłona okiennych wykonanych z naturalnych materiałów – sprawdź naszą ofertę żaluzji drewnianych. Stanowią one eko alternatywę dla prezentowanych żaluzji z aluminium.

Poniżej znajdziesz instrukcje montażu żaluzji aluminiowej krok po kroku. Instrukcje podzielono według miejsca montażu i zawierają wszystkie możliwe opcje mocowania w danym przypadku.

A. System montażu w świetle szyby – żaluzja aluminiowa 25 mm mocowana w świetle szyby

System montażu w świetle szyby to najczęściej wybierany sposób montażu żaluzji aluminiowych z lamelami 2,5 cm. Ten rodzaj mocowania wymaga przykręcenia uchwytu do listwy przyszybowej, zatem jest rodzajem montażu inwazyjnego. Poniżej znajdziesz kroki, jakie musisz wykonać podczas mocowania żaluzji aluminiowej 25 mm w świetle szyby.

1. Mocowanie górne inwazyjne do listwy przyszybowej

System montażu w świetle szyby opiera się na mocowaniu uchwytu twist do listwy przyszybowej okna. Przed wyborem takiego rozwiązania warto uważnie przyjrzeć się swojemu oknu – w niektórych przypadkach przymocowanie uchwytu do listy przyszybowej może być trudne, a nawet niemożliwe. Warto przed zakupem żaluzji z takim montażem sprawdzić w danych technicznych wymiary i budowę uchwytu.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia metalowy uchwyt montażowy typu twist do żaluzji poziomych, przeznaczony do montażu inwazyjnego (przykręcanego) do sufitu lub górnej części wnęki okiennej. Komponent ma formę kątownika wykonanego z wygiętej blachy, składającego się z poziomej płyty mocującej oraz pionowego ramienia stabilizującego. Na ilustracji widoczne są dwa wkręty montażowe z łbami krzyżakowymi, umieszczone bezpośrednio pod wspornikiem. Pionowe, przerywane linie pomocnicze wyznaczają ścieżkę ich wprowadzenia: jeden wkręt kierowany jest do okrągłego otworu w poziomej płycie wspornika, natomiast drugi do otworu znajdującego się w głębi konstrukcji, przy krawędzi pionowego ramienia. Pozioma płaszczyzna wspornika posiada dodatkowe wycięcia funkcyjne, w tym podłużne fasolki regulacyjne oraz ruchomy mechanizm rygla, który służy do zatrzaśnięcia i zablokowania rynny górnej żaluzji po zakończeniu montażu wspornika do podłoża. Rysunek ma charakter czysto instruktażowy, z wyraźnym zaznaczeniem osi montażu, co ułatwia zrozumienie sposobu instalacji elementu.

W przypadku montażu w świetle szyby uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Schemat techniczny przedstawiający sposób montażu uchwytów inwazyjnych żaluzji poziomej do górnej części listwy okiennej. Na rysunku widoczny jest fragment ramy z zarysowaną listwą przyszybową, do której mocowane są dwa metalowe uchwyty montażowe o skomplikowanym kształcie, wyposażone w mechanizmy zatrzaskowe. Każdy uchwyt jest przykręcany za pomocą dwóch pionowo ustawionych wkrętów montażowych, co zostało zilustrowane przerywanymi liniami pomocniczymi wskazującymi kierunek wkręcania śrub w przygotowane otwory w uchwycie. Elementy mocujące posiadają specjalnie wyprofilowane wypustki i haczyki, które mają za zadanie stabilnie utrzymywać rynnę górną żaluzji po jej wpięciu. Całość przedstawiona jest w formie czarno-białego rysunku izometrycznego, skupiającego się na detalach konstrukcyjnych i kolejności instalacji elementów montażowych.

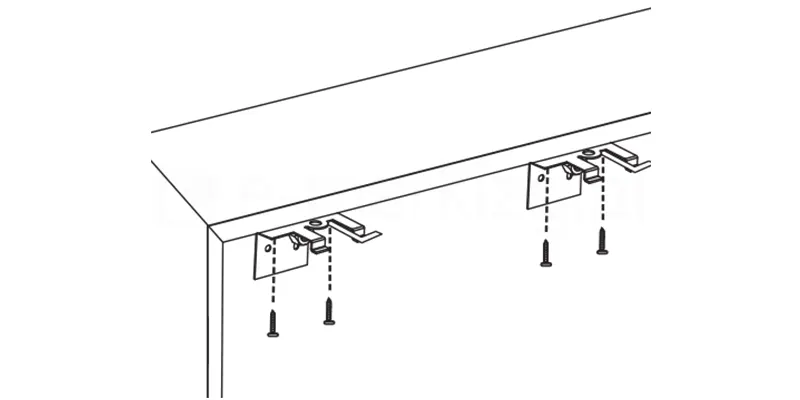

Szczegół mocowania do listwy przyszybowej pokazuje rysunek.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia proces montażu rynny górnej żaluzji poziomej na dwóch metalowych wspornikach przykręconych do górnej części wnęki okiennej lub sufitu, ramy okna lub ściany. Na schemacie widoczna jest kompletna żaluzja z lamelami i rynną górną o przekroju otwartym, która znajduje się bezpośrednio pod dwoma zamontowanymi uchwytami. Instrukcja zawiera elementy naprowadzające: Dwie pionowe strzałki skierowane w górę wskazują precyzyjny kierunek nasuwania rynny górnej na przygotowane wsporniki. Okrągły detal w powiększeniu umieszczony w dolnej części grafiki prezentuje rzut z góry na pojedynczy wspornik z mechanizmem ryglowania. Widoczna jest na nim ruchoma dźwignia (rygiel) w pozycji otwartej, gotowa do zatrzaśnięcia rynny po jej osadzeniu na uchwytach. Rysunek ma charakter czysto techniczny i liniowy, typowy dla profesjonalnych instrukcji montażu. Pozwala użytkownikowi na zrozumienie relacji przestrzennej między elementami mocującymi a korpusem żaluzji przed wykonaniem finalnego kroku zabezpieczającego instalację.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia instrukcję blokowania rynny górnej żaluzji poziomej w metalowych uchwytach montażowych. Główna część grafiki ukazuje górną część żaluzji z rynną o prostokątnym przekroju, osadzoną w dwóch wspornikach przykręconych do nadproża lub ramy okiennej. Przy każdym z uchwytów widnieje zakrzywiona strzałka wskazująca ruch obrotowy bocznej dźwigni, który służy do unieruchomienia konstrukcji. Na pierwszym planie umieszczono powiększony detal w okręgu, prezentujący mechanizm ryglowania w widoku z góry w dwóch stanach: pod literą a pokazano uchwyt w pozycji otwartej z odchyloną dźwignią (kierunek zamykania wskazuje strzałka łukowa), natomiast pod literą b przedstawiono uchwyt w pozycji zamkniętej, gdzie dźwignia jest równoległa do boku rynny, zapewniając stabilne mocowanie. Poniżej rynny widoczne są kaskadowo ułożone, poziome lamele żaluzji wraz z pionowym sznurkiem prowadzącym.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Górne mocowanie inwazyjne żaluzji aluminiowej 25mm zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, wybierz krok z mocowaniem żaluzji wolnowiszącej lub przejdź do kroku z zakończeniem montażu żaluzji.

2. Mocowanie prowadzenia bocznego w świetle szyby

System montażu w świetle szyby może obejmować mocowanie prowadzenia bocznego linkowego lub żyłkowego. W takim przypadku prowadzenie boczne mocuje się do listwy przyszybowej w dolnej części okna. Sprawdź, jak sprawnie wykonać ten element montażu żaluzji aluminiowej 25mm.

Rysunek techniczny przedstawia schematyczny detal konstrukcyjny ukazujący mechanizm mocowania prowadzenia linkowego stosowany w produktach takich jak żaluzje wewnętrzne poziome, na przykład żaluzje drewniane. Na biało-czarnym szkicu widoczne są trzy poziome lamele o płaskim profilu, ułożone równolegle nad masywniejszą listwą dolną o prostopadłościennym kształcie. Przez precyzyjnie wykonane otwory w lamelach przechodzi pionowa linka stabilizująca, której kierunek przebiegu wskazuje długa, czerwona strzałka skierowana w dół. Linka przechodzi kolejno przez górne pióra, a następnie przez otwór w listwie dolnej, kończąc swój bieg w punkcie kotwienia oznaczonym czerwoną przerywaną linią i literą A. Punkt ten znajduje się na powierzchni listwy przyszybowej i wyznacza miejsce montażu dolnego uchwytu napinającego. Obok linki prowadzącej widoczna jest również cienka, pionowa żyłka drabinki, która odpowiada za utrzymywanie stałych odstępów między lamelami oraz regulację ich kąta nachylenia. Schemat ten w sposób przejrzysty ilustruje metodę zabezpieczenia żaluzji przed odchylaniem się od szyby, co jest kluczowe dla zachowania funkcjonalności i estetyki osłon okiennych montowanych bezpośrednio na skrzydłach okiennych.

Do mocowania dolnego prowadzenia bocznego w świetle szyby stosuje się uchwyt płaski metalowy. Umiejscowienie tego uchwytu na listwie przyszybowej pokazuje rysunek.

Rysunek techniczny w ujęciu izometrycznym przedstawiający szczegółowy schemat montażu dolnego mocowania linki prowadzenia bocznego żaluzji poziomej. Na ilustracji widoczny jest narożnik ramy okiennej z zaznaczeniem powierzchni listwy przyszybowej, na której umieszczono owalny element montażowy z pionową tuleją. Nad elementem znajdują się dwa małe wkręty, których kierunek mocowania do podłoża przez otwory w podstawie wskazują czerwone linie przerywane. Z górnej części rysunku, przechodząc przez otwór w lamelach żaluzji oraz okrągłą przelotkę, biegnie pionowa linka stalowa skierowana w stronę otworu w tulei mocującej, co dodatkowo akcentuje długa, pionowa czerwona strzałka wskazująca kierunek wprowadzania linki. Konstrukcja uchwytu dolnego pozwala na stabilizację żaluzji i utrzymanie jej blisko szyby, nawet przy uchylonym oknie. Całość została przygotowana w czytelnej formie instruktażowej, wykorzystującej czarne linie konturowe na białym tle.

Na rysunku wskazano miejsca mocowania uchwytu płaskiego do listwy przyszybowej. Strzałka wskazuje miejsce instalacji linki do prowadzenia bocznego.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia końcowy etap montażu prowadzenia bocznego żaluzji, polegający na napięciu i zablokowaniu linki stabilizującej. Na grafice widoczny jest dolny narożnik listwy okiennej, do którego przykręcony jest metalowy uchwyt dolny linki o owalnym kształcie. Uchwyt jest zamocowany do profilu okna za pomocą dwóch wkrętów. Centralnym punktem rysunku jest pionowa linka stalowa, która przechodzi przez otwór w rynnie dolnej żaluzji, a następnie trafia do tulejki zaciskowej umieszczonej w uchwycie dolnym. Na ilustracji przedstawiono użycie wkrętaka płaskiego, którego grot jest włożony w boczną śrubę dociskową tulejki. Czerwona, łukowata strzałka przy rękojeści wkrętaka wskazuje kierunek obrotu w prawo, co oznacza dokręcanie śruby w celu trwałego zablokowania napiętej linki w uchwycie. Powyżej punktu mocowania, na lince znajduje się mały, pierścieniowaty element dystansowy lub zabezpieczający. Całość rysunku wykonana jest czarną, precyzyjną linią na białym tle, co w czytelny sposób instruuje, jak prawidłowo zakończyć montaż systemu stabilizacji żaluzji, zapobiegającego jej powiewaniu przy uchylonym oknie.

Za pomocą śruby znajdującej się w kontrze uchwytu płaskiego należy naprężyć linkę za pomocą małego, płaskiego śrubokręta w kierunku pokazanym na rysunku.

Żaluzja aluminiowa 25 mm została zamontowana w świetle szyby. W dalszej kolejności należy wykonać kroki opisane w punkcie „Zakończenie montażu żaluzji”.

3. Mocowanie zaczepiane, żaluzja aluminiowa 25 mm wolnowisząca bez prowadzenia bocznego

Brak prowadzenia bocznego nie oznacza, że żaluzja wolnowisząca będzie odsunięta od powierzchni szyby przy otwartym lub uchylonym oknie. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). System montażu na listwy przyszybowe pozwala na wykorzystanie takiego rozwiązania do zamocowania żaluzji w świetle szyby.

Rysunek techniczny przedstawiający poszczególne elementy oraz sposób montażu dolnego zaczepy rynny dolnej żaluzji poziomej, stosowanego w celu stabilizacji osłony przy ramie okna lub ścianie. Ilustracja składa się z trzech części prezentujących komponenty i gotowe złożenie. Po lewej stronie widoczny jest metalowy trzpień o cylindrycznym kształcie z wyraźnie zaznaczoną główką i przewężeniem, który montuje się w bocznej części rynny dolnej. Środkowy element to plastikowy lub metalowy uchwyt w kształcie litery L z pionowym ramieniem zakończonym półkolistym wycięciem (widełkami) oraz poziomą podstawą z dwoma otworami na wkręty. Prawa część rysunku pokazuje finalne zastosowanie mechanizmu: uchwyt jest przykręcony do ramy okiennej lub ściany za pomocą dwóch śrub, a rynna dolna żaluzji jest w nim unieruchomiona poprzez zatrzaśnięcie wystającego z jej boku trzpienia w widełkach uchwytu. Całość schematu wykonana jest w formie czarno-białej grafiki wektorowej w rzucie izometrycznym, co pozwala na dokładne zrozumienie wzajemnego dopasowania części mechanicznych.

W belce dolnej żaluzji zamocowany jest trzpień, który wczepia się w uchwyt ZRD. Uchwyt ten, widoczny na rysunku, przymocowuje się w odpowiednim miejscu ramy okna lub ściany. Wybór tego miejsca jest uwarunkowany położeniem belki dolnej po całkowitym rozwinięciu żaluzji

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Zakończenie montażu żaluzji

Zawieszenie żaluzji w świetle okna pozwala na cieszenie się z funkcjonalnej osłony. Aby jej obsługa była łatwa i bezproblemowa konieczne jest wykonanie kilku kroków kończących instalację żaluzji aluminiowej 25 mm.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia jeden z końcowych etapów montażu żaluzji poziomej na ramie okiennej. Ilustracja ukazuje widok izometryczny okna z zamontowaną osłoną, która znajduje się w pozycji częściowo rozwiniętej. Żaluzja składa się z rynny górnej zamocowanej do górnej krawędzi skrzydła okiennego oraz szeregu poziomych, równolegle ułożonych lameli. Przez lamele przechodzą pionowe sznurki lub linki prowadzące, rozmieszczone symetrycznie po obu stronach osłony, co zapewnia jej stabilne przyleganie do szyby. Po lewej stronie ramy okiennej umieszczono grubą, czarną strzałkę skierowaną pionowo w dół, która wskazuje na kierunek rozwijania żaluzji lub opuszczania dolnej listwy obciążającej. Całość rysunku ma charakter instruktażowy, pokazując prawidłowo osadzoną i działającą przesłonę okienną w kontekście całej wnęki okiennej.

Zawieszoną w świetle szyby żaluzję rozwiń maksymalnie do dołu.

Czarno-biały rysunek techniczny o charakterze instruktażowym przedstawia sposób wykończenia dolnej krawędzi sznurka sterującego żaluzją aluminiową. Na schemacie widoczna jest pionowa linka, na którą nakładana jest plastikowa nasadka (obciążnik) o kształcie ściętego, kanciastego stożka. Pionowa strzałka skierowana w dół wskazuje kierunek nasuwania elementu na sznurek. Poniżej nasadki znajduje się dolny koniec linki, na którym wiązany jest supełek zabezpieczający przed zsunięciem się uchwytu. Proces wiązania supełka został zasygnalizowany zakrzywioną, cienką strzałką. Ilustracja w sposób minimalistyczny i precyzyjny pokazuje metodę montażu estetycznego zakończenia sznurka, który służy do podnoszenia i opuszczania lameli żaluzji.

Na sznurku do sterowania (podciągania i rozwijania) żaluzjami załóż dzwonek. Wykonaj węzełek, jak pokazano na rysunku. Nadmiar sznurka odetnij.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia instrukcję montażu elementów pokrętła sterującego do żaluzji poziomej aluminiowej. Ilustracja ukazuje dwa etapy składania drążka, oznaczone literami a oraz b. W lewej części schematu, pod oznaczeniem a, widoczny jest górny koniec przezroczystego lub plastikowego drążka o sześciobocznym przekroju. Nad nim znajduje się oddzielny element wieńczący w kształcie haczyka z sześciokątną podstawą. Pionowa strzałka skierowana w górę wskazuje sposób połączenia tych dwóch części poprzez wsunięcie końcówki drążka w otwór elementu z haczykiem. Prawa część rysunku, oznaczona literą b, przedstawia dolny koniec tego samego drążka oraz stożkową nasadkę wykończeniową. Pionowa strzałka skierowana w dół pokazuje kierunek nakładania nasadki na drążek. Całość rysunku precyzyjnie obrazuje budowę modułową pokrętła służącego do regulacji kąta nachylenia lameli w systemie żaluzji.

Złóż elementy pokrętła do sterowania kątem pochylenia lamel. Na górną część załóż haczyk, na dolną dzwonek, jak pokazano na rysunku.

Czarno-biały schemat techniczny w rzucie izometrycznym przedstawiający sposób montażu pokrętła (patyka) do mechanizmu obrotowego żaluzji poziomej. Na rysunku widoczny jest fragment rynny górnej o korytkowym kształcie, z której bocznej ścianki wystaje metalowy trzpień zakończony haczykiem. Poniżej rynny znajdują się poziome lamele żaluzji poziomej, przez które przechodzą pionowe drabinki sznurkowe oraz żyłka prowadzenia bocznego. Głównym elementem instruktażowym jest przezroczyste lub drewniane pokrętło zakończone oczkiem, które za pomocą zakrzywionej strzałki jest kierowane do zawieszenia na wspomnianym haczyku. Taki system sterowania służy do precyzyjnej regulacji kąta nachylenia lameli w żaluzjach poziomych aluminiowych o szerokości 116 oraz 25 mm. Ilustracja ma charakter czysto techniczny i detalicznie obrazuje finalny etap uzbrajania żaluzji poziomej w elementy sterujące, co pozwala na pełną kontrolę nad ilością światła wpadającego do pomieszczenia.

Na rysunku pokazano sposób zaczepienia pokrętła w żaluzji.

Gratulacje! Zakończyłeś system montażu w świetle okna i Twoja żaluzja aluminiowa 25 mm mocowana w świetle szyby jest gotowa do działania!

B. Żaluzja aluminiowa 25 mm instrukcja montażu na skrzydle okna

Montaż żaluzji aluminiowych na skrzydle okna to jedna z najczęściej wybieranych metod. Możesz wybrać między montażem inwazyjnym a bezinwazyjnym, co pozwala na dostosowanie sposobu instalacji osłony do własnych preferencji.

1. Mocowanie inwazyjne górne

Górne mocowanie żaluzji aluminiowej 25 mm inwazyjne wymaga przykręcenia uchwytu do skrzydła okna.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia metalowy uchwyt typu twist do żaluzji poziomej, przygotowany do montażu inwazyjnego za pomocą wkrętów. Komponent ma formę wyprofilowanego kątownika, składającego się z płaskiej płytki montażowej przylegającej do podłoża oraz poziomego ramienia z mechanizmem mocującym rynnę górną. Na ilustracji widoczne są dwa wkręty z łbami krzyżakowymi, umieszczone przed wspornikiem. Przerywane linie pomocnicze wyznaczają precyzyjną ścieżkę ich wprowadzenia do otworów montażowych: jeden wkręt jest kierowany do okrągłego otworu w pionowej ściance wspornika, a drugi do otworu znajdującego się w głębi konstrukcji pod poziomym ramieniem. Pozioma część wspornika posiada charakterystyczne wycięcia, fasolki regulacyjne oraz ruchomą dźwignię (rygiel), która służy do późniejszego zablokowania rynny żaluzji. Ten sposób umieszczenia wkrętów w uchwycie pozwala na inwazyjne zamocowanie żaluzji w ramie okna lub na ścianie. Schemat ma charakter czysto instruktażowy, pozbawiony cieniowania, co zapewnia wysoką czytelność detali technicznych niezbędnych do praw

Mocowanie inwazyjne na skrzydle okna wykonuje się za pomocą uchwytu typu Twist. Uchwyt ten należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Czarno-biały rysunek techniczny o charakterze instruktażowym przedstawia procedurę przygotowania i montażu prowadzenia bocznego żaluzji poziomej w wersji z linką stalową. W górnej części grafiki znajduje się napis drukowanymi literami OPCJA Z LINKĄ STALOWĄ. Schemat został podzielony na cztery etapy oznaczone literami od a do d. W lewej części rysunku przedstawiono detale montażowe mechanizmu napinającego. Pionowa linka stalowa, oznaczona literą a ze strzałką skierowaną w dół, przechodzi przez stożkową sprężynę dociskową oraz niewielki, cylindryczny zacisk metalowy. Nad zaciskiem widoczna jest pętla linki stalowej, przy której strzałka b wskazuje kierunek przekładania lub formowania zakończenia. Etap c pokazuje proces blokowania linki w zacisku za pomocą śrubokręta płaskiego; zaokrąglona strzałka nad rękojeścią narzędzia sugeruje ruch obrotowy podczas dokręcania śruby blokującej. Prawa część schematu, oznaczona literą d, prezentuje izometryczny widok górnego narożnika żaluzji. Kompletny mechanizm składający się z pętli, zacisku i sprężyny jest opuszczany do wnętrza rynny górnej żaluzji, co sygnalizuje długa, pionowa strzałka skierowana w dół. Pod rynną górną widoczne są poziome, lekko wygięte lamele żaluzji, przez których krawędzie przebiega pionowo linka stalowa, zapewniając stabilne prowadzenie osłony. Obraz ma charakter instruktażowy.

UWAGA! Jeśli Twoja żaluzja wyposażona jest w prowadzenie boczne (linka lub żyłka) powinieneś je na tym etapie zainstalować w żaluzji.

Opcję z linką stalową mocuje się w rynnie za pomocą sprężynki, jak pokazano na rysunku.

Rysunek techniczny w formie czarno-białego schematu liniowego przedstawia instrukcję przygotowania i montażu prowadzenia bocznego żaluzji poziomej w wariancie z żyłką nylonową. U góry grafiki widnieje drukowany napis OPCJA Z ŻYŁKĄ NYLONOWĄ. Ilustracja jest podzielona na dwa etapy oznaczone literami a oraz b. Po lewej stronie, pod oznaczeniem a, pokazany jest górny koniec pionowej żyłki nylonowej, na którym zawiązany został supełek zabezpieczający. Zakrzywiona strzałka wokół supełka wskazuje na czynność jego wiązania. Po prawej stronie, pod oznaczeniem b, przedstawiony jest widok izometryczny górnego narożnika żaluzji poziomej. Widoczna jest rynna górna o przekroju prostokątnym oraz kaskadowo ułożone pod nią lamele. Pionowa strzałka skierowana w dół pokazuje proces przekładania żyłki nylonowej z supełkiem przez otwór w rynnie górnej żaluzji. Żyłka przechodzi pionowo przez otwory wycięte w krawędziach poszczególnych lameli, co stanowi system prowadzenia bocznego, stabilizujący osłonę okienną przy szybie. Całość zachowuje minimalistyczny, instruktażowy charakter z wyraźnymi liniami pomocniczymi.

W przypadku prowadzenia bocznego żyłkowego, instaluje się ją w rynnie górnej, zgodnie z rysunkiem.

Prowadzenie boczne powinno być przeprowadzone przez wszystkie otwory w lamelach żaluzji, aż do samego dołu.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Górne mocowanie inwazyjne żaluzji aluminiowej 25 mm zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

2. Mocowanie górne bezinwazyjne – zawieszane

Mocowanie górne bezinwazyjne nie wymaga wiercenia w skrzydle okna. Specjalnie skonstruowane uchwyty bezinwazyjne pozwalają na zawieszenie żaluzji na skrzydle okiennym. Sprawdź, jak w prosty sposób zamocować osłonę na okno bezinwazyjnie.

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawiający sposób montażu bezinwazyjnego żaluzji poziomej na ramie skrzydła okiennego. Na biało-czarnym szkicu widoczny jest górny profil ramy okna, nad którym umieszczono specjalistyczny uchwyt bezinwazyjny. Uchwyt ten charakteryzuje się zaokrągloną obudową oraz mechanizmem zaciskowym z ruchomą dźwignią, co pozwala na stabilne osadzenie rynny górnej żaluzji poziomej bez konieczności wiercenia otworów. Pionowa strzałka skierowana w dół wskazuje precyzyjny kierunek nakładania uchwytu na krawędź ramy okiennej. Rozwiązanie to jest powszechnie stosowane w systemach żaluzji poziomych aluminiowych oraz drewnianych o lamelach 25 mm, umożliwiając łatwy montaż bezpośrednio na skrzydle okna, który nie narusza struktury profilu i nie powoduje utraty gwarancji na stolarkę okienną. Grafika ma charakter instruktażowy, pomija zbędne detale tła i skupia się na technicznym aspekcie mocowania rynny górnej za pomocą wieszaków nakładanych.

Umieść uchwyty do bezinwazyjnego zawieszenia żaluzji na skrzydle okna zgodnie z ilustracją na rysunku.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawiający finalny etap montażu bezinwazyjnego uchwytu żaluzji poziomej na górnej krawędzi ramy skrzydła okiennego. Na schemacie widoczny jest wieszak zaciskowy typu twist, który został już osadzony w uchwycie bezinwazyjnym, zaczepionym na profilu okna. Kluczowym elementem rysunku jest ruchoma, dolna część uchwytu z charakterystycznym otworem, przy której umieszczono zakrzywioną strzałkę skierowaną w górę. Strzałka ta wskazuje mechanizm dokręcenia śruby stabilizującej kluczem imbusowym, co pozwala na sztywne i stabilne unieruchomienie elementu na ramie bez użycia narzędzi i wiercenia. Tego typu rozwiązanie jest charakterystyczne dla systemów żaluzji poziomych aluminiowych oraz drewnianych o lamelach 25 mm montowanych bezpośrednio na ruchomych częściach okna. Konstrukcja uchwytu posiada zaokrągloną górną obudowę oraz system wypustek, które są przygotowane do wpięcia rynny górnej żaluzji poziomej. Ilustracja precyzyjnie pokazuje sposób działania docisku, który gwarantuje, że żaluzja pozioma pozostanie na swoim miejscu podczas otwierania i uchylania okna.

Za pomocą klucza imbusowego zabezpiecz uchwyt na skrzydle okna, tak by był on stabilny i solidnie zamocowany.

UWAGA! Jeśli Twoja żaluzja wyposażona jest w prowadzenie boczne (linka lub żyłka) powinieneś je na tym etapie zainstalować w żaluzji.

Opcję z linką stalową mocuje się w rynnie za pomocą sprężynki, jak pokazano na rysunku.

W przypadku prowadzenia bocznego żyłkowego, instaluje się ją w rynnie górnej, zgodnie z rysunkiem.

Prowadzenie boczne powinno być przeprowadzone przez wszystkie otwory w lamelach żaluzji, aż do samego dołu.

Schemat techniczny w rzucie izometrycznym przedstawiający proces montażu rynny górnej żaluzji poziomej na uprzednio zainstalowanym wieszaku typu twist scalonym z uchwytem bezinwazyjnym zaczepianym na ramie okna. Na czarno-białym rysunku widoczny jest narożnik ramy okna, na której zamocowano w sposób bezinwazyjny uchwyt z mocowaniem twist. Głównym elementem grafiki jest rynna górna żaluzji o profilu prostopadłościennym, pod którą znajdują się lamele. Dwustronna pionowa strzałka umieszczona nad rynną wskazuje ruch niezbędny do wpięcia i zatrzaśnięcia profilu w wypustkach wieszaka. Taki sposób mocowania bezinwazyjnego jest standardem dla żaluzji poziomych drewnianych oraz aluminiowych o lamelach 25 mm, zapewniając sztywne i bezpieczne osadzenie całej konstrukcji osłony okiennej. Rysunek w sposób techniczny i precyzyjny instruuje, jak połączyć rynnę z uchwytem, aby żaluzja pozioma była gotowa do użytku.

W zawieszony na skrzydle okna uchwyt wsunąć rynnę górną, jak pokazano na rysunku.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia etap blokowania rynny górnej żaluzji poziomej w uchwycie bezinwazyjnym zamontowanym na ramie okna. Na schemacie widoczny jest górny narożnik skrzydła okiennego, na którym osadzono podłużny, zaokrąglony wspornik zintegrowany z elementem zaciskowym typu twist. Rynna górna żaluzji o prostokątnym przekroju jest już umieszczona wewnątrz mechanizmu mocującego. Kluczowym elementem ilustracji jest metalowa, płaska dźwignia zatrzaskowa, przy której umieszczono łukowatą strzałkę wskazującą kierunek jej obrotu w lewą stronę. Ruch ten ma na celu dociśnięcie i trwałe zablokowanie rynny w uchwycie, co zapobiega jej przypadkowemu wysunięciu. Poniżej rynny górnej widoczne są kaskadowo ułożone, lekko wygięte lamele żaluzji. Rysunek w sposób precyzyjny obrazuje mechaniczne działanie systemu montażowego bez konieczności wiercenia w ramie okiennej.

Na rysunku pokazano kierunek zamykania uchwytu bezinwazyjnego na rynnie górnej.

Rysunek izometryczny w czarno-białej stylistyce liniowej przedstawia sposób osadzenia rynny górnej żaluzji poziomej na uchwycie zaciskowym. Widok skupia się na górnym narożniku okna, gdzie na ramie zamontowany jest podłużny, plastikowy uchwyt bezinwazyjny. Uchwyt ten jest nałożony na krawędź ramy okiennej i posiada specjalnie wyprofilowany element mocujący z ruchomym zatrzaskiem (typ twist). Rynna górna żaluzji o prostokątnym przekroju jest wsunięta w uchwyt i zabezpieczona metalowym elementem stabilizującym, który zazębia się z krawędzią rynny. Poniżej rynny widoczne są kaskadowo ułożone lamele żaluzji. Rysunek precyzyjnie oddaje relację przestrzenną między ramą okna, uchwytem a konstrukcją nośną żaluzji, pokazując finalny etap zawieszania osłony na skrzydle okiennym.

Poprawnie zamocowany uchwyt bezinwazyjny stabilnie utrzymuje rynnę górną żaluzji.

Górne mocowanie żaluzji aluminiowej wykonane bezinwazyjnie poprzez zawieszenie osłony na skrzydle okna zostało zakończone. Przejdź do kroków związanych z mocowaniem prowadzenia bocznego, mocowaniem żaluzji zaczepianej bez prowadzenia bocznego lub do kroku z zakończeniem montażu.

3. Inwazyjny montaż prowadzenia bocznego

Prowadzenie boczne to doskonałe rozwiązanie dla żaluzji zwieszanych na skrzydle okna. Pozwala ono na przytrzymanie osłony przy powierzchni szyby nawet wówczas, gdy okno jest uchylone.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia dolny narożnik żaluzji poziomej i proces montażu prowadzenia bocznego. Na ilustracji widoczne są trzy poziome, lekko wygięte lamele żaluzji oraz rynna dolna o prostokątnym przekroju. Przez krawędzie lameli przechodzi pionowa żyłka prowadząca. Długa, czerwona strzałka skierowana pionowo w dół wskazuje kierunek wprowadzania żyłki przez otwór z metalowym oczkiem w rynnie dolnej. Poniżej żaluzji, na ramie okiennej, zaznaczono przerywaną, czerwoną linią prostokątny obszar, wskazujący miejsce docelowego montażu dolnego zaczepu bezinwazyjnego stabilizującego żyłkę. Rysunek w sposób precyzyjny obrazuje kolejny krok instalacji systemu, który zapewnia przyleganie osłony do szyby nawet przy uchylonym oknie.

Inwazyjne mocowanie żaluzji do skrzydła okna w przypadku prowadzenia bocznego wykonywane jest za pomocą uchwytu metalowego kątowego przykręcanego do ramy okna.

Mocowanie uchwytu kątowego w przypadku montażu żaluzji na skrzydle okna pokazuje rysunek.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia proces montażu dolnego narożnika żaluzji poziomej z wykorzystaniem kątownika mocującego. Ilustracja ukazuje fragment ramy okiennej lub ściany, do której za pomocą dwóch wkrętów (oznaczonych przerywanymi liniami pomocniczymi) przykręcany jest metalowy kątownik w kształcie litery L. Pionowe ramię kątownika przylega do ramy, natomiast poziome ramię wyposażone jest w tuleję z otworem. Powyżej widoczny jest dolny narożnik żaluzji z rynną dolną pełniącą rolę obciążnika oraz ostatnią lamelą. Czerwona, pionowa strzałka skierowana w dół wskazuje kierunek wprowadzania żyłki prowadzenia bocznego, która przechodzi najpierw przez plastikową podkładkę dystansową pod rynną dolną, a następnie celuje w otwór w tulei kątownika montażowego. Rysunek precyzyjnie obrazuje metodę stabilizacji bocznej żaluzji przy dolnej krawędzi okna.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Rysunek instruktażowy w formie czarno-białego schematu technicznego przedstawia proces montażu i naciągu linki prowadzącej w żaluzji poziomej. Na grafice widoczny jest metalowy wspornik w kształcie litery L, przymocowany dwiema śrubami do pionowej powierzchni ściany lub ramy okiennej. Przez poziome ramię wspornika przechodzi pionowa linka stalowa, która na swojej długości posiada okrągłą przelotkę stabilizującą położenie względem wyżej umieszczonego profilu rynny dolnej. Kluczowym elementem instrukcji jest proces blokowania linki w kontrze znajdującej się w dolnym uchwycie przy użyciu wkrętaka, co zostało zilustrowane obrazem narzędzia oraz czerwoną, zakrzywioną strzałką wskazującą kierunek obrotu śruby dociskowej. Nad wspornikiem znajduje się czerwona strzałka z napisem „Naciągnij”, wskazująca na konieczność naprężenia linki przed jej ostatecznym zablokowaniem. W dolnej części, obok wystającego nadmiaru linki, umieszczono ikonę nożyczek połączoną przerywaną czerwoną linią z miejscem cięcia, co sugeruje odcięcie zbędnego fragmentu stalowej linki po zakończeniu regulacji. Całość ilustracji ma charakter techniczny i użytkowy, skupiając się na precyzyjnym przedstawieniu kolejnych kroków manualnych niezbędnych do poprawnej instalacji systemu prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Bezinwazyjny montaż prowadzenia bocznego

Niezależnie od rodzaju mocowania górnego na skrzydle okna, żaluzja aluminiowa 25 mm może być wyposażona w uchwyty bezinwazyjne do prowadzenia bocznego. Uchwyty te zaczepia się o dolną część skrzydła okna, co zapewnia stabilizację rozwiniętej żaluzji.

Schematyczna ilustracja techniczna w formie czarno-białego rysunku liniowego przedstawia instrukcję montażu dolnego elementu mocującego do żaluzji poziomej. Rysunek składa się z dwóch części: ogólnego widoku produktu oraz powiększonego detalu montażowego. W lewym górnym rogu widoczna jest cała żaluzja z opuszczonymi lamelami, zamontowana na ramie okiennej. W dolnej części żaluzji, po lewej stronie, zakreślono kółkiem obszar, który został szczegółowo przedstawiony na powiększeniu obok. Główne, centralne powiększenie pokazuje dolny róg żaluzji oraz fragment ramy okiennej. Widoczne są trzy poziome lamele żaluzji o lekko wygiętym profilu, przez które przechodzą pionowe sznurki prowadzące. Poniżej dolnej krawędzi żaluzji znajduje się element mocujący w formie plastikowego uchwytu bezinwazyjnego z otwieraną klapką. Pionowa strzałka skierowana w górę wskazuje kierunek montażu tego elementu do dolnej części ramy okna. Uchwyt ma wyprofilowany kształt z widocznym otworem montażowym i zawiasem, co sugeruje mechanizm przykręcany, służący do stabilizacji żaluzji przy dolnej krawędzi okna. W uchwycie stabilizowana jest linka prowadzenia bocznego, dzięki czemu po uchyleniu okna żaluzja pozostaje przytrzymana przy skrzydle.

Uchwyty do mocowania bezinwazyjnego prowadzenia bocznego należy zaczepić w dolnej części skrzydła okna (jak pokazano na rysunku) w pobliżu miejsca, gdzie schodzi linka/żyłka prowadzenia bocznego.

Zamocowane uchwyty należy ustabilizować i zabezpieczyć przed spadaniem. W tym celu należy je dokręcić za pomocą klucza imbusowego.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia instrukcję montażu dolnego bezinwazyjnego elementu mocującego prowadzenie boczne żaluzji poziomej. Ilustracja składa się z dwóch powiązanych ze sobą widoków. W lewym górnym rogu znajduje się miniatura całej żaluzji zamontowanej na ramiaku okiennym, gdzie dolny lewy narożnik został zakreślony kółkiem, wskazując na detal przedstawiony w powiększeniu. Główne, centralne powiększenie ukazuje róg ramy okiennej oraz dolną część żaluzji. Pionowo biegnąca żyłka lub linka prowadząca jest kierowana w dół, co sygnalizuje czarna strzałka, w stronę plastikowego uchwytu montażowego. Uchwyt ten, o obłym kształcie z widocznym otworem na śrubę lub blokadę, jest przytwierdzony bezpośrednio do ramy okna pod dolną krawędzią żaluzji. Rysunek precyzyjnie pokazuje punkt zakotwiczenia systemu stabilizacji bocznej, który zapobiega odchylaniu się osłony od szyby podczas uchylania okna. W widoczny w górnej części uchwytu otwór wprowadzana jest linka prowadzenia bocznego.

Linkę lub żyłkę prowadzenia bocznego należy wprowadzić w odpowiednim miejscu do uchwytu bezinwazyjnego dolnego, jak pokazano na rysunku.

Techniczny rysunek instruktażowy obrazujący montaż i napinanie prowadzenia bocznego (żyłkowego) żaluzji poziomej przy dolnej krawędzi okna za pomocą uchwytu bezinwazyjnego. Na zbliżeniu widoczny jest dolny narożnik skrzydła okiennego z zamontowanym uchwytem żyłki, przez który przechodzi pionowo napięta linka prowadząca lamele żaluzji poziomej. Obok elementu umieszczono klucz imbusowy z okrężną strzałką, co wskazuje na proces regulacji naciągu żyłki poprzez dokręcenie śruby dociskowej wewnątrz wspornika. System ten zapobiega odstawaniu i kołysaniu się żaluzji poziomych (drewnianych i aluminiowych) przy uchylonym oknie, utrzymując je w stałej płaszczyźnie względem szyby. Jest to kluczowy element montażu zwiększający komfort użytkowania osłon okiennych w codziennej eksploatacji.

Kluczem imbusowym ustabilizować napięta linkę lub żyłkę prowadzenia bocznego w uchwycie bezinwazyjnym dolnym, jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

5. Mocowanie zaczepiane, żaluzja aluminiowa wolnowisząca bez prowadzenia bocznego

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

6. Zakończenie montażu żaluzji

Zawieszenie żaluzji na skrzydle okna, niezależnie od tego czy montujesz inwazyjnie, czy zawieszasz za pomocą uchwytów bezinwazyjnych, pozwala na cieszenie się z funkcjonalnej osłony. Aby jej obsługa była łatwa i bezproblemowa konieczne jest wykonanie kilku kroków kończących instalację żaluzji aluminiowej 25mm.

Zawieszoną na skrzydle okna żaluzję rozwiń maksymalnie do dołu.

Na sznurku do sterowania (podciągania i rozwijania) żaluzjami załóż dzwonek. Wykonaj węzełek, jak pokazano na rysunku. Nadmiar sznurka odetnij.

Złóż elementy pokrętła do sterowania kątem pochylenia lamel. Na górną część załóż haczyk, na dolną dzwonek, jak pokazano na rysunku.

Na rysunku pokazano sposób zaczepienia pokrętła w żaluzji.

Gratulacje! Zakończyłeś proces instalowania produktu żaluzja pozioma aluminiowa 25mm sposoby montażu inwazyjnego i bezinwazyjnego. Twoja żaluzja aluminiowa 25 mm mocowana na skrzydle okna jest gotowa do działania!

C. Żaluzja pozioma aluminiowa 25mm sposoby montażu we wnęce okiennej

Instalacja 25 mm żaluzji aluminiowej w wnęce okiennej jest preferowana, kiedy celem jest całkowite przysłonięcie okna, bez potrzeby montowania osłony bezpośrednio na ramie okiennej.

1. Mocowanie inwazyjne górne

Żaluzja pozioma 25mm sposoby montażu we wnęce okiennej wymaga użycia uchwytów inwazyjnych, przykręcanych do górnej powierzchni wnęki.

Mocowanie inwazyjne we wnęce okiennej wykonuje się za pomocą uchwytu typu Twist. Uchwyt ten należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

UWAGA! Jeśli Twoja żaluzja wyposażona jest w prowadzenie boczne (linka lub żyłka) powinieneś je na tym etapie zainstalować w żaluzji.

Opcję z linką stalową mocuje się w rynnie za pomocą sprężynki, jak pokazano na rysunku.

W przypadku prowadzenia bocznego żyłkowego, instaluje się ją w rynnie górnej, zgodnie z rysunkiem.

Prowadzenie boczne powinno być przeprowadzone przez wszystkie otwory w lamelach żaluzji, aż do samego dołu.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Żaluzja aluminiowa 25mm została zawieszona. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

2. Montaż prowadzenia bocznego żaluzji

Montaż żaluzji aluminiowej 25 mm z prowadzeniem bocznym we wnęce okiennej wykonuje się za pomocą uchwytu płaskiego, który przykręcany jest najczęściej do parapetu okna. Sprawdź, jak sprawnie wykonać ten element montażu żaluzji aluminiowej 25mm.

Do mocowania dolnego prowadzenia bocznego do parapetu stosuje się uchwyt płaski metalowy. Umiejscowienie tego uchwytu na parapecie pokazuje rysunek.

Na rysunku wskazano miejsca mocowania uchwytu płaskiego do podłoża. Strzałka wskazuje miejsce instalacji linki do prowadzenia bocznego.

Za pomocą śruby znajdującej się w kontrze uchwytu płaskiego należy naprężyć linkę za pomocą małego, płaskiego śrubokręta w kierunku pokazanym na rysunku.

Żaluzja aluminiowa 25 mm została zamontowana we wnęce okiennej. W dalszej kolejności należy wykonać kroki opisane w punkcie „Zakończenie montażu żaluzji”.

3. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Zawieszoną we wnęce okiennej żaluzję rozwiń maksymalnie do dołu.

Na sznurku do sterowania (podciągania i rozwijania) żaluzjami załóż dzwonek. Wykonaj węzełek, jak pokazano na rysunku. Nadmiar sznurka odetnij.

Złóż elementy pokrętła do sterowania kątem pochylenia lamel. Na górną część załóż haczyk, na dolną dzwonek, jak pokazano na rysunku.

Na rysunku pokazano sposób zaczepienia pokrętła w żaluzji.

Gratulacje! Twoja żaluzja aluminiowa 25mm mocowana we wnęce okiennej jest gotowa do działania!

D. Żaluzja aluminiowa 25 mm instrukcja montażu do ściany

Aluminiowa żaluzja pozioma z lamelami o szerokości 2,5 cm może być również zamontowana na ścianie. Taki sposób montażu umożliwia nie tylko zakrycie okien czy drzwi balkonowych, ale również wykorzystanie żaluzji do podziału pomieszczenia lub zasłonięcia innych przestrzeni. Dowiedz się, jak w kilku łatwych krokach zamontować swoją żaluzję.

1. Mocowanie górne żaluzji

Żaluzja pozioma 25 mm sposoby montażu do ściany wymaga zastosowania górnego mocowania inwazyjnego, czyli przykręcenia uchwytów do powierzchni ściany, a następnie zamocowania w nich żaluzji.

Mocowanie inwazyjne do ściany wykonuje się za pomocą uchwytu typu Twist. Uchwyt ten należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

UWAGA! Jeśli Twoja żaluzja wyposażona jest w prowadzenie boczne (linka lub żyłka) powinieneś je na tym etapie zainstalować w żaluzji.

Opcję z linką stalową mocuje się w rynnie za pomocą sprężynki, jak pokazano na rysunku.

W przypadku prowadzenia bocznego żyłkowego, instaluje się ją w rynnie górnej, zgodnie z rysunkiem.

Prowadzenie boczne powinno być przeprowadzone przez wszystkie otwory w lamelach żaluzji, aż do samego dołu.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Górne mocowanie inwazyjne żaluzji aluminiowe 25 mm do ściany zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z mocowaniem żaluzji wolnowiszącej z ZRD lub do kroków związanych z zakończeniem montażu żaluzji.

2. Montaż prowadzenia bocznego

Prowadzenie boczne fix to doskonałe uzupełnienie żaluzji aluminiowej 25 mm. Pozwala na ustabilizowanie dolnej części osłony zawieszonej na ścianie. Dzięki temu, nawet przy otwartym oknie, żaluzja nie będzie „bujać się” ani falować pod wpływem ruchu powietrza.

2A. Prowadzenie boczne przykręcane do ściany

Prowadzenie boczne żaluzji aluminiowej 25 mm mocowanej do ściany można zamontować między innymi do ściany. W tym celu wykorzystuje się uchwyty kątowe metalowe. Sam montaż prowadzenia bocznego jest niezwykle prosty, do jego wykonania wystarczy kilka kroków.

Prowadzenie boczne przykręcane w przypadku montażu do ściany instalowane jest za pomocą uchwytu metalowego kątowego.

W przypadku montażu na ścianie lub suficie położenie mocowania prowadzenia bocznego należy wyznaczyć, obserwując położenie linki od prowadzenia bocznego przy całkowicie rozwiniętych żaluzjach.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Żaluzja aluminiowa 25mm została zamocowana do ściany wraz z prowadzeniem bocznym zamocowanym do ściany. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

2B. Prowadzenie boczne przykręcane do podłogi

Montaż żaluzji aluminiowej 25 mm może obejmować mocowanie prowadzenia bocznego linkowego lub żyłkowego. W takim przypadku prowadzenie boczne mocuje się alternatywnie do podłogi lub parapetu. Sprawdź, jak sprawnie wykonać ten element montażu żaluzji aluminiowej 25 mm.

Do mocowania dolnego prowadzenia bocznego do parapetu lub podłogi stosuje się uchwyt płaski metalowy. Umiejscowienie tego uchwytu należy wyznaczyć w miejscu zejścia linki lub żyłki prowadzenia bocznego do podłoża.

Na rysunku wskazano miejsca mocowania uchwytu płaskiego do parapetu lub podłogi. Strzałka wskazuje miejsce instalacji linki do prowadzenia bocznego.

Za pomocą śruby znajdującej się w kontrze uchwytu płaskiego należy naprężyć linkę za pomocą małego, płaskiego śrubokręta w kierunku pokazanym na rysunku.

Żaluzja aluminiowa 25 mm została zamontowana na ścianie wraz z prowadzeniem bocznym mocowanym do podłogi lub parapetu. W dalszej kolejności należy wykonać kroki opisane w punkcie „Zakończenie montażu żaluzji”.

3. Montaż żaluzji wolnowiszących bez prowadzenia bocznego, dolna listwa zaczepiana

Brak prowadzenia bocznego nie oznacza, że żaluzja wolnowisząca będzie odsunięta od powierzchni szyby przy otwartym lub uchylonym oknie. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). Stosuje się je dla żaluzji mocowanych w świetle szyby oraz mocowanych do ściany lub sufitu.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Zakończenie montażu żaluzji

Montaż żaluzji aluminiowej 25 mm na ścianie jest zakończony. Aby obsługa żaluzji była łatwa i bezproblemowa konieczne jest wykonanie kilku kroków kończących instalację żaluzji aluminiowej 25 mm. W tym celu należy zainstalować w żaluzji elementy wykończenia sznurka oraz pokrętło do sterowania kątem pochylenia lamel.

Zawieszoną na ścianie żaluzję rozwiń maksymalnie do dołu.

Na sznurku do sterowania (podciągania i rozwijania) żaluzjami załóż dzwonek. Wykonaj węzełek, jak pokazano na rysunku. Nadmiar sznurka odetnij.

Złóż elementy pokrętła do sterowania kątem pochylenia lamel. Na górną część załóż haczyk, na dolną dzwonek, jak pokazano na rysunku.

Na rysunku pokazano sposób zaczepienia pokrętła w żaluzji.

Gratulacje! Twoja żaluzja aluminiowa 25mm mocowana na ścianie jest gotowa do działania!

E. Żaluzja aluminiowa 25 mm instrukcja montażu do sufitu

Żaluzja pozioma 25mm sposoby montażu na suficie to jeden z najprostszych do wykonania systemów mocowania osłony. Sprawdź, jak w kilku prostych krokach możesz się cieszyć funkcjonalną osłoną.

1. Mocowanie górne

Zawieszenie żaluzji aluminiowej 25 mm na suficie wymaga przykręcenia uchwytów do jego powierzchni. Jest to zatem inwazyjny sposób montażu.

Mocowanie inwazyjne do sufitu wykonuje się za pomocą uchwytu typu Twist. Uchwyt ten należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

UWAGA! Jeśli Twoja żaluzja wyposażona jest w prowadzenie boczne (linka lub żyłka) powinieneś je na tym etapie zainstalować w żaluzji.

Opcję z linką stalową mocuje się w rynnie za pomocą sprężynki, jak pokazano na rysunku.

W przypadku prowadzenia bocznego żyłkowego, instaluje się ją w rynnie górnej, zgodnie z rysunkiem.

Prowadzenie boczne powinno być przeprowadzone przez wszystkie otwory w lamelach żaluzji, aż do samego dołu.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Żaluzja pozioma 25 mm została zawieszona na suficie. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku zaczepieniem żaluzji w uchwycie ZRD lub bezpośrednio do kroków związanych z zakończeniem montażu żaluzji.

2. Mocowanie prowadzenia bocznego

2A. Prowadzenie boczne przykręcane do ściany

Prowadzenie boczne żaluzji aluminiowej 25 mm mocowanej do sufitu można zamontować między innymi do ściany. W tym celu wykorzystuje się uchwyty kątowe metalowe. Sam montaż prowadzenia bocznego jest niezwykle prosty, do jego wykonania wystarczy kilka kroków.

Prowadzenie boczne przykręcane w przypadku montażu do ściany instalowane jest za pomocą uchwytu metalowego kątowego.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Żaluzja aluminiowa 25mm została zamocowana do sufitu wraz z prowadzeniem bocznym zamocowanym do ściany. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

2B. Prowadzenie boczne przykręcane do podłogi

Sprawdź, jak sprawnie wykonać ten element montażu żaluzji aluminiowej 25 mm.

Do mocowania dolnego prowadzenia bocznego do podłogi lub parapetu stosuje się uchwyt płaski metalowy. Umiejscowienie tego uchwytu na podłożu należy wyznaczyć poprzez sprawdzenie, w którym miejscu linka/żyłka schodzą z żaluzji.

Na rysunku wskazano miejsca mocowania uchwytu płaskiego do podłoża. Strzałka wskazuje miejsce instalacji linki do prowadzenia bocznego.

Za pomocą śruby znajdującej się w kontrze uchwytu płaskiego należy naprężyć linkę za pomocą małego, płaskiego śrubokręta w kierunku pokazanym na rysunku.

Żaluzja aluminiowa 25 mm została zamontowana na suficie z prowadzeniem bocznym mocowanym do podłogi lub parapetu. W dalszej kolejności należy wykonać kroki opisane w punkcie „Zakończenie montażu żaluzji”.

3. Montaż żaluzji wolnowiszących bez prowadzenia bocznego, dolna listwa zaczepiana

Brak prowadzenia bocznego nie oznacza, że żaluzja wolnowisząca będzie odsunięta od powierzchni szyby przy otwartym lub uchylonym oknie. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). Stosuje się je dla żaluzji mocowanych w świetle szyby oraz mocowanych do ściany lub sufitu.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Zawieszoną na suficie żaluzję rozwiń maksymalnie do dołu.

Na sznurku do sterowania (podciągania i rozwijania) żaluzjami załóż dzwonek. Wykonaj węzełek, jak pokazano na rysunku. Nadmiar sznurka odetnij.

Złóż elementy pokrętła do sterowania kątem pochylenia lamel. Na górną część załóż haczyk, na dolną dzwonek, jak pokazano na rysunku.

Na rysunku pokazano sposób zaczepienia pokrętła w żaluzji.

Gratulacje! Twoja żaluzja aluminiowa 25mm mocowana do sufitu jest gotowa do działania!

Przykładowy film z montażu żaluzji

Zapraszamy także do zapoznania się z filmami poglądowymi z prezentacją sposobów montażu żaluzji na naszym kanale
