Żaluzja pozioma drewniana 25mm – Inwazyjne i bezinwazyjne sposoby montażu

Zapraszamy do zapoznania się z naszymi obszernymi instrukcjami montażu żaluzji drewnianych 25 mm w zależności od miejsca, w jakim planujesz zawiesić żaluzję oraz od sposobu montażu żaluzji – inwazyjnie, czy bezinwazyjnie.

Żaluzja pozioma drewniana 25mm może być zamocowana w świetle szyby. Dzięki wąskim lamelom stanowi świetną alternatywę dla produktów wykonanych z innych materiałów, na przykład dla żaluzji aluminiowych.

Żaluzja pozioma drewniana 25mm oferuje do wyboru następujące sposoby montażu żaluzji: w świetle szyby, na skrzydle okna, do wnęki okiennej, do ściany lub do sufitu. Do wyboru masz mocowanie inwazyjne lub bezinwazyjne. Wszystkie szczegóły montażu znajdziesz w poniższych instrukcjach.

A. Żaluzja pozioma drewniana 25mm – montaż w świetle szyby

Istnieją różne sposoby montażu żaluzji z lamelami 25 mm wykonanych z drewna. Jednym z nich jest mocowanie osłony w świetle szyby. Wymaga ono przykręcenia uchwytów do listwy przyszybowej. Przed wyborem takiego rozwiązania warto uważnie przyjrzeć się swojemu oknu – w niektórych przypadkach przymocowanie uchwytu do listy przyszybowej może być trudne, a nawet niemożliwe. Warto przed zakupem żaluzji z takim montażem sprawdzić w danych technicznych wymiary i budowę uchwytu.

1. Mocowanie inwazyjne górne

W przypadku montażu żaluzji drewnianej 25 mm w świetle szyby konieczne jest mocowanie inwazyjne, czyli przykręcenie uchwytu do okna.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia metalowy uchwyt montażowy typu twist do żaluzji poziomych, przeznaczony do montażu inwazyjnego (przykręcanego) do sufitu lub górnej części wnęki okiennej. Komponent ma formę kątownika wykonanego z wygiętej blachy, składającego się z poziomej płyty mocującej oraz pionowego ramienia stabilizującego. Na ilustracji widoczne są dwa wkręty montażowe z łbami krzyżakowymi, umieszczone bezpośrednio pod wspornikiem. Pionowe, przerywane linie pomocnicze wyznaczają ścieżkę ich wprowadzenia: jeden wkręt kierowany jest do okrągłego otworu w poziomej płycie wspornika, natomiast drugi do otworu znajdującego się w głębi konstrukcji, przy krawędzi pionowego ramienia. Pozioma płaszczyzna wspornika posiada dodatkowe wycięcia funkcyjne, w tym podłużne fasolki regulacyjne oraz ruchomy mechanizm rygla, który służy do zatrzaśnięcia i zablokowania rynny górnej żaluzji po zakończeniu montażu wspornika do podłoża. Rysunek ma charakter czysto instruktażowy, z wyraźnym zaznaczeniem osi montażu, co ułatwia zrozumienie sposobu instalacji elementu.

W przypadku montażu w świetle szyby uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Schemat techniczny przedstawiający sposób montażu uchwytów inwazyjnych żaluzji poziomej do górnej części listwy okiennej. Na rysunku widoczny jest fragment ramy z zarysowaną listwą przyszybową, do której mocowane są dwa metalowe uchwyty montażowe o skomplikowanym kształcie, wyposażone w mechanizmy zatrzaskowe. Każdy uchwyt jest przykręcany za pomocą dwóch pionowo ustawionych wkrętów montażowych, co zostało zilustrowane przerywanymi liniami pomocniczymi wskazującymi kierunek wkręcania śrub w przygotowane otwory w uchwycie. Elementy mocujące posiadają specjalnie wyprofilowane wypustki i haczyki, które mają za zadanie stabilnie utrzymywać rynnę górną żaluzji po jej wpięciu. Całość przedstawiona jest w formie czarno-białego rysunku izometrycznego, skupiającego się na detalach konstrukcyjnych i kolejności instalacji elementów montażowych.

Szczegół mocowania do listwy przyszybowej pokazuje rysunek.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia proces montażu rynny górnej żaluzji poziomej na dwóch metalowych wspornikach przykręconych do górnej części wnęki okiennej lub sufitu, ramy okna lub ściany. Na schemacie widoczna jest kompletna żaluzja z lamelami i rynną górną o przekroju otwartym, która znajduje się bezpośrednio pod dwoma zamontowanymi uchwytami. Instrukcja zawiera elementy naprowadzające: Dwie pionowe strzałki skierowane w górę wskazują precyzyjny kierunek nasuwania rynny górnej na przygotowane wsporniki. Okrągły detal w powiększeniu umieszczony w dolnej części grafiki prezentuje rzut z góry na pojedynczy wspornik z mechanizmem ryglowania. Widoczna jest na nim ruchoma dźwignia (rygiel) w pozycji otwartej, gotowa do zatrzaśnięcia rynny po jej osadzeniu na uchwytach. Rysunek ma charakter czysto techniczny i liniowy, typowy dla profesjonalnych instrukcji montażu. Pozwala użytkownikowi na zrozumienie relacji przestrzennej między elementami mocującymi a korpusem żaluzji przed wykonaniem finalnego kroku zabezpieczającego instalację.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia instrukcję blokowania rynny górnej żaluzji poziomej w metalowych uchwytach montażowych. Główna część grafiki ukazuje górną część żaluzji z rynną o prostokątnym przekroju, osadzoną w dwóch wspornikach przykręconych do nadproża lub ramy okiennej. Przy każdym z uchwytów widnieje zakrzywiona strzałka wskazująca ruch obrotowy bocznej dźwigni, który służy do unieruchomienia konstrukcji. Na pierwszym planie umieszczono powiększony detal w okręgu, prezentujący mechanizm ryglowania w widoku z góry w dwóch stanach: pod literą a pokazano uchwyt w pozycji otwartej z odchyloną dźwignią (kierunek zamykania wskazuje strzałka łukowa), natomiast pod literą b przedstawiono uchwyt w pozycji zamkniętej, gdzie dźwignia jest równoległa do boku rynny, zapewniając stabilne mocowanie. Poniżej rynny widoczne są kaskadowo ułożone, poziome lamele żaluzji wraz z pionowym sznurkiem prowadzącym.

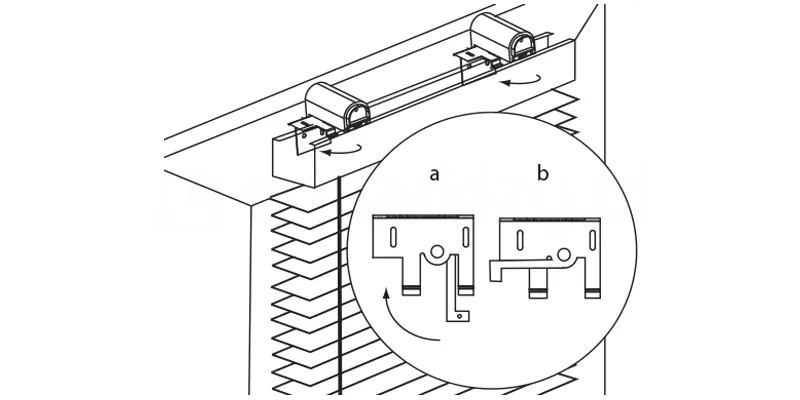

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Górne mocowanie inwazyjne żaluzji drewnianej zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, wybierz krok z mocowaniem żaluzji wolnowiszącej lub przejdź do kroku z zakończeniem montażu żaluzji.

2. Mocowanie z prowadzeniem bocznym inwazyjnym

Żaluzja drewniana 25mm może być mocowana w świetle szyby z prowadzeniem bocznym lub w wersji wolnowiszącej. Mocowanie prowadzenia bocznego jest w tym przypadku wykonywane wyłącznie w wersji inwazyjnej – za pomocą uchwytu płaskiego metalowego.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia precyzyjny proces montażu systemu napięcia linki prowadzenia bocznego żaluzji poziomych przy użyciu sprężyny amortyzującej. Ilustracja wykonana czarną, wyraźną linią na białym tle, zawiera oznaczenia literowe oraz strzałki kierunkowe definiujące kolejne kroki instalacji. W centralnej części grafiki widoczna jest pionowa linka stalowa, na którą nakładane są poszczególne komponenty: Litera „a” wraz z prostą strzałką pionową wskazuje kierunek nasuwania na linkę stożkowej sprężyny dociskowej, która ma za zadanie utrzymywać stałe napięcie systemu i amortyzować drgania. Litera „b” wraz z łukowatą strzałką skierowaną w dół pokazuje proces zakładania metalowej tulejki zaciskowej na pętlę utworzoną z górnego końca linki. Tulejka ta stanowi punkt oporu dla sprężyny. Litera „c” wraz z łukowatą strzałką przy rękojeści wkrętaka płaskiego ilustruje czynność dokręcania bocznej śruby blokującej w tulejce. Grot wkrętaka jest skierowany bezpośrednio do mechanizmu zaciskowego, co ma na celu trwałe unieruchomienie linki na wybranej wysokości. Rysunek w sposób czysty i techniczny oddaje relacje między drobnymi elementami mechanicznymi żaluzji, służąc jako przejrzysta instrukcja manualna dla montera.

W pierwszej kolejności przeciągnąć linkę przez sprężynę oraz kontrę, następnie zawinąć linkę i jej końcówkę włożyć z powrotem w kontrę. Całość dokręcić małym płaskim śrubokrętem.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia kolejny etap montażu systemu prowadzenia bocznego żaluzji poziomej, polegający na wprowadzeniu mechanizmu napinającego linkę prowadzenia bocznego do wnętrza rynny górnej. Na grafice widoczny jest lewy fragment żaluzji z rynną górną o profilu otwartym (ceownik), pod którą zawieszone są lamele. Przez lamele oraz dno rynny górnej przechodzi pionowy otwór pozycjonujący. Bezpośrednio nad rynną górną, w osi otworu, znajduje się gotowy zespół napinający, składający się ze stalowej linki zakończonej pętlą z tulejką zaciskową oraz stożkowej sprężyny amortyzującej. Długa, pionowa strzałka skierowana w dół wskazuje precyzyjnie kierunek wprowadzenia tego zespołu do wnętrza rynny. Po wsunięciu, sprężyna opiera się o dno rynny, zapewniając stałe napięcie linki stabilizującej, która biegnie wzdłuż krawędzi żaluzji aż do dolnego punktu mocowania. Rysunek wykonany jest czystą, czarną linią na białym tle, co zapewnia wysoką czytelność instrukcji montażowej bez stosowania zbędnych elementów graficznych.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Rysunek techniczny przedstawia schematyczny detal konstrukcyjny ukazujący mechanizm mocowania prowadzenia linkowego stosowany w produktach takich jak żaluzje wewnętrzne poziome, na przykład żaluzje drewniane. Na biało-czarnym szkicu widoczne są trzy poziome lamele o płaskim profilu, ułożone równolegle nad masywniejszą listwą dolną o prostopadłościennym kształcie. Przez precyzyjnie wykonane otwory w lamelach przechodzi pionowa linka stabilizująca, której kierunek przebiegu wskazuje długa, czerwona strzałka skierowana w dół. Linka przechodzi kolejno przez górne pióra, a następnie przez otwór w listwie dolnej, kończąc swój bieg w punkcie kotwienia oznaczonym czerwoną przerywaną linią i literą A. Punkt ten znajduje się na powierzchni listwy przyszybowej i wyznacza miejsce montażu dolnego uchwytu napinającego. Obok linki prowadzącej widoczna jest również cienka, pionowa żyłka drabinki, która odpowiada za utrzymywanie stałych odstępów między lamelami oraz regulację ich kąta nachylenia. Schemat ten w sposób przejrzysty ilustruje metodę zabezpieczenia żaluzji przed odchylaniem się od szyby, co jest kluczowe dla zachowania funkcjonalności i estetyki osłon okiennych montowanych bezpośrednio na skrzydłach okiennych.

Do mocowania dolnego żaluzji montowanej w świetle szyby stosuje się uchwyt płaski metalowy. Umiejscowienie tego uchwytu, w przypadku tego rodzaju montażu, pokazuje rysunek.

Rysunek techniczny w ujęciu izometrycznym przedstawiający szczegółowy schemat montażu dolnego mocowania linki prowadzenia bocznego żaluzji poziomej. Na ilustracji widoczny jest narożnik ramy okiennej z zaznaczeniem powierzchni listwy przyszybowej, na której umieszczono owalny element montażowy z pionową tuleją. Nad elementem znajdują się dwa małe wkręty, których kierunek mocowania do podłoża przez otwory w podstawie wskazują czerwone linie przerywane. Z górnej części rysunku, przechodząc przez otwór w lamelach żaluzji oraz okrągłą przelotkę, biegnie pionowa linka stalowa skierowana w stronę otworu w tulei mocującej, co dodatkowo akcentuje długa, pionowa czerwona strzałka wskazująca kierunek wprowadzania linki. Konstrukcja uchwytu dolnego pozwala na stabilizację żaluzji i utrzymanie jej blisko szyby, nawet przy uchylonym oknie. Całość została przygotowana w czytelnej formie instruktażowej, wykorzystującej czarne linie konturowe na białym tle.

Na rysunku pokazano, w których miejscach uchwyt płaski powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia końcowy etap montażu prowadzenia bocznego żaluzji, polegający na napięciu i zablokowaniu linki stabilizującej. Na grafice widoczny jest dolny narożnik listwy okiennej, do którego przykręcony jest metalowy uchwyt dolny linki o owalnym kształcie. Uchwyt jest zamocowany do profilu okna za pomocą dwóch wkrętów. Centralnym punktem rysunku jest pionowa linka stalowa, która przechodzi przez otwór w rynnie dolnej żaluzji, a następnie trafia do tulejki zaciskowej umieszczonej w uchwycie dolnym. Na ilustracji przedstawiono użycie wkrętaka płaskiego, którego grot jest włożony w boczną śrubę dociskową tulejki. Czerwona, łukowata strzałka przy rękojeści wkrętaka wskazuje kierunek obrotu w prawo, co oznacza dokręcanie śruby w celu trwałego zablokowania napiętej linki w uchwycie. Powyżej punktu mocowania, na lince znajduje się mały, pierścieniowaty element dystansowy lub zabezpieczający. Całość rysunku wykonana jest czarną, precyzyjną linią na białym tle, co w czytelny sposób instruuje, jak prawidłowo zakończyć montaż systemu stabilizacji żaluzji, zapobiegającego jej powiewaniu przy uchylonym oknie.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

3. Mocowanie żaluzji wolnowiszących bez prowadzenia bocznego, zaczepiane

Brak prowadzenia bocznego nie oznacza, że wolnowisząca żaluzja przy otwartym oknie będzie zwisała w dół. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). Stosuje się je dla żaluzji mocowanych w świetle szyby oraz mocowanych do ściany lub sufitu.

Rysunek techniczny przedstawiający poszczególne elementy oraz sposób montażu dolnego zaczepy rynny dolnej żaluzji poziomej, stosowanego w celu stabilizacji osłony przy ramie okna lub ścianie. Ilustracja składa się z trzech części prezentujących komponenty i gotowe złożenie. Po lewej stronie widoczny jest metalowy trzpień o cylindrycznym kształcie z wyraźnie zaznaczoną główką i przewężeniem, który montuje się w bocznej części rynny dolnej. Środkowy element to plastikowy lub metalowy uchwyt w kształcie litery L z pionowym ramieniem zakończonym półkolistym wycięciem (widełkami) oraz poziomą podstawą z dwoma otworami na wkręty. Prawa część rysunku pokazuje finalne zastosowanie mechanizmu: uchwyt jest przykręcony do ramy okiennej lub ściany za pomocą dwóch śrub, a rynna dolna żaluzji jest w nim unieruchomiona poprzez zatrzaśnięcie wystającego z jej boku trzpienia w widełkach uchwytu. Całość schematu wykonana jest w formie czarno-białej grafiki wektorowej w rzucie izometrycznym, co pozwala na dokładne zrozumienie wzajemnego dopasowania części mechanicznych.

W belce dolnej żaluzji zamocowany jest trzpień, który wczepia się w uchwyt ZRD. Uchwyt ten, widoczny na rysunku, przymocowuje się w odpowiednim miejscu ramy okna lub ściany. Wybór tego miejsca jest uwarunkowany położeniem belki dolnej po całkowitym rozwinięciu żaluzji

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Zakończenie montażu

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Rysunek techniczny w rzucie izometrycznym przedstawiający finalny etap montażu górnej części żaluzji poziomej. Na schemacie widoczna jest rynna górna żaluzji, która została już osadzona w metalowych uchwytach montażowych przytwierdzonych do nadproża lub ramy okiennej. Od spodu rynny zwisają lamele żaluzji połączone pionowymi drabinkami sznurkowymi. Ilustracja wskazuje za pomocą strzałek dwa kluczowe elementy wykończeniowe: kwadratową zaślepkę boczną rynny górnej, oznaczoną literą a, którą należy wsunąć w otwarty profil boczny, oraz ozdobną maskownicę (listwę osłonową), oznaczoną literą b. Maskownica jest montowana frontalnie na rynnę górną, aby zasłonić mechanizm i uchwyty, co podkreślają strzałki wskazujące kierunek docisku do profilu. Całość rysunku wykonana jest w czarno-białej stylistyce z wyraźnym konturowaniem detali, co ułatwia identyfikację poszczególnych komponentów systemu osłonowego.

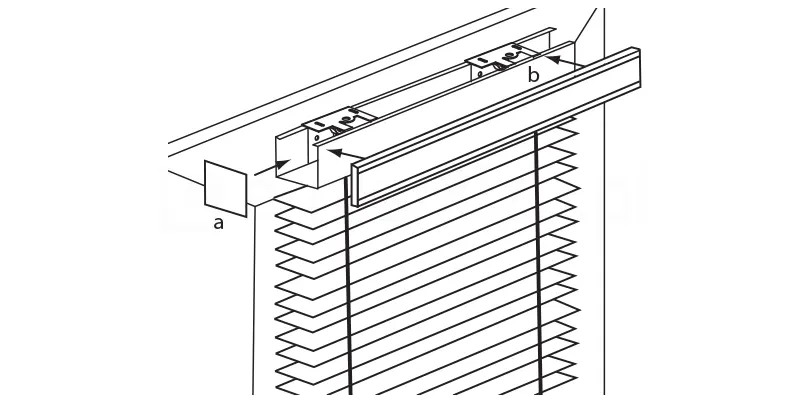

Na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia górną część żaluzji poziomej zamontowanej na ramie okiennej, ze szczególnym uwzględnieniem detalu wykończeniowego sznurków do sterowania żaluzją. Główny schemat ukazuje stalową rynnę górną osadzoną na dwóch bezinwazyjnych uchwytach zaciskowych. Do frontu rynny przytwierdzona jest ozdobna listwa maskująca, a poniżej znajdują się lamele żaluzji, przez które pionowo przechodzi linka stabilizująca. Centralnym punktem grafiki jest powiększony detal umieszczony w okręgu, który ilustruje sposób zabezpieczenia zakończenia sznurków do sterowania. Na pionową linkę nałożony jest element wykończeniowy w kształcie dzwonka (stoper). Schemat pokazuje proces wiązania supła na końcu linki: jedna strzałka pionowa wskazuje kierunek nasuwania dzwonka w dół, natomiast druga, łukowata strzałka, obrazuje sposób zapętlenia linki pod elementem maskującym. Po zawiązaniu supełka dzwonek zostaje opuszczony, aby estetycznie ukryć zakończenie linki i zapobiec jej wysunięciu się z mechanizmu. Rysunek jest precyzyjny, liniowy i służy jako czytelna instrukcja manualna dla użytkownika końcowego.

W pierwszej kolejności należy opuścić żaluzję. Na zwisające sznurki zakładamy drewniany dzwonek (2 sznurki do 1 dzwonka). Zawiązujemy pod nim supeł na pożądanej wysokości. Odcinamy nadmiar sznurka, jak na rysunku.

Rysunek techniczny w rzucie izometrycznym przedstawiający detal wykończenia górnej rynny żaluzji poziomej. Na schemacie widoczna jest zamontowana rynna górna wraz z lamelami, wsparta na metalowym uchwycie montażowym zaczepionym bezinwazyjnie o skrzydło okna. W centralnej części grafiki umieszczono okrągłe powiększenie, które pokazuje szczegółowy sposób montażu elementu maskującego zaczep do sterowania kątem pochylenia lameli, umieszczonego pod rynną górną. Strzałka wewnątrz okręgu wskazuje kierunek nasuwania cylindrycznej nakładki na pionowy element z otworem, co służy estetycznemu wykończeniu konstrukcji i ukryciu połączeń mechanicznych. Całość ilustracji wykonana jest w czarno-białej stylistyce liniowej z wyraźnym zachowaniem proporcji i detali technicznych osłony okiennej.

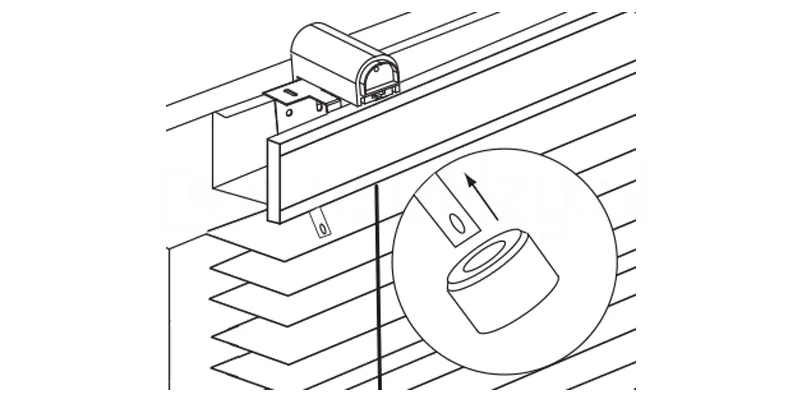

Aby założyć pokrętło, uprzednio należy na wystający element do sterowania nałożyć na uchwyt plastikową zatyczkę, jak na rysunku.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia szczegółową instrukcję montażu mechanizmu sterującego żaluzją poziomą. Główna część grafiki ukazuje górną sekcję żaluzji zamontowaną na ramie okna za pomocą bezinwazyjnego uchwytu zaciskowego. Na stalowej rynnie górnej o przekroju ceownika zamocowana jest ozdobna listwa maskująca, a pod nią z lewej strony widoczny jest mechanizm obrotowy. Poniżej rynny znajdują się poziome lamele żaluzji ułożone w symetrycznych odstępach. W centralnej części ilustracja zawiera dwa detale powiększone, umieszczone w okręgach i oznaczone literami, które wyjaśniają sposób łączenia pokrętła (patyka) żaluzji z mechanizmem sterującym. Okrąg oznaczony literą „a” pokazuje moment przekładania metalowego haczyka przez otwór w trzpieniu wystającym z mechanizmu rynny górnej. Haczyk jest wygięty w kształt litery U, a strzałka wskazuje sposób jego zahaczenia. Okrąg oznaczony literą „b” przedstawia kolejny etap montażu, w którym plastikowa tuleja maskująca jest przesuwana w dół wzdłuż osi pokrętła, co sygnalizuje prosta czarna strzałka. Ruch ten ma na celu zakrycie miejsca połączenia haczyka z trzpieniem, co zapewnia estetyczne wykończenie i zabezpiecza mechanizm przed przypadkowym rozpięciem. Całość rysunku ma formę czystego schematu liniowego, typowego dla instrukcji obsługi, z wyraźnym zaznaczeniem poszczególnych komponentów konstrukcyjnych.

Następnie należy zamocować pokrętło drewniane zaczepiając hak o oczko w uchwycie. Zabezpieczyć zaczep zsuwając plastikową zatyczkę, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

B. Żaluzja pozioma drewniana 25mm sposoby montażu – montaż na skrzydle okna

Zawieszenie żaluzji drewnianej 25mm na skrzydle okna można wykonać na dwa sposoby: inwazyjnie lub bezinwazyjnie. Mocowanie bezinwazyjne pozwala na zawieszenie żaluzji drewnianych 25 mm bezpośrednio na skrzydle okna bez konieczności wiercenia. Rozwiązanie to polecane jest do mniejszych osłon okiennych. W przypadku dużych okien warto rozważyć inny sposób mocowania żaluzji.

1. Mocowanie inwazyjne górne

W przypadku montażu żaluzji drewnianej 25 mm na skrzydle okna możliwe jest mocowanie inwazyjne, czyli przykręcenie uchwytu do okna.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia metalowy uchwyt typu twist do żaluzji poziomej, przygotowany do montażu inwazyjnego za pomocą wkrętów. Komponent ma formę wyprofilowanego kątownika, składającego się z płaskiej płytki montażowej przylegającej do podłoża oraz poziomego ramienia z mechanizmem mocującym rynnę górną. Na ilustracji widoczne są dwa wkręty z łbami krzyżakowymi, umieszczone przed wspornikiem. Przerywane linie pomocnicze wyznaczają precyzyjną ścieżkę ich wprowadzenia do otworów montażowych: jeden wkręt jest kierowany do okrągłego otworu w pionowej ściance wspornika, a drugi do otworu znajdującego się w głębi konstrukcji pod poziomym ramieniem. Pozioma część wspornika posiada charakterystyczne wycięcia, fasolki regulacyjne oraz ruchomą dźwignię (rygiel), która służy do późniejszego zablokowania rynny żaluzji. Ten sposób umieszczenia wkrętów w uchwycie pozwala na inwazyjne zamocowanie żaluzji w ramie okna lub na ścianie. Schemat ma charakter czysto instruktażowy, pozbawiony cieniowania, co zapewnia wysoką czytelność detali technicznych niezbędnych do praw

Mocowanie inwazyjne na skrzydle okna wykonuje się za pomocą uchwytu typu Twist. Uchwyt ten należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Górne mocowanie inwazyjne żaluzji drewnianej zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

2. Górne mocowanie bezinwazyjne żaluzji

Bezinwazyjny sposób montażu pozwala na zawieszenie żaluzji drewnianych 25 mm bezpośrednio na skrzydle okna bez konieczności wiercenia. Rozwiązanie to polecane jest do mniejszych osłon okiennych.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia sposób łączenia metalowego uchwytu montażowego żaluzji z elementem stabilizującym przy użyciu śruby i nakrętki. Komponent główny to wyprofilowany kątownik z blachy, posiadający poziomą płaszczyznę z otworem centralnym i fasolkami oraz pionową ściankę montażową. Na ilustracji przedstawiono proces skręcania elementów w osi pionowej: Od góry, nad centralnym otworem wspornika, znajduje się śruba z łbem sześciokątnym. Czarna strzałka skierowana w dół wskazuje precyzyjną ścieżkę jej wprowadzenia w otwór. Od dołu, pod otworem, umieszczona jest pasująca nakrętka sześciokątna. Druga strzałka, skierowana w górę, pokazuje kierunek nakładania nakrętki na gwint śruby. Tak przygotowany uchwyt twist można połączyć z częścią uchwytu bezinwazyjnego i za ich pomocą możliwe jest zawieszenie żaluzji na ramie okna bez konieczności wiercenia. Rysunek ma charakter instruktażowy i liniowy, typowy dla dokumentacji technicznej. Pozwala na jednoznaczną identyfikację wymaganych elementów złącznych oraz sposobu ich poprawnej instalacji w celu przygotowania uchwytu do dalszych etapów montażu osłony okiennej.

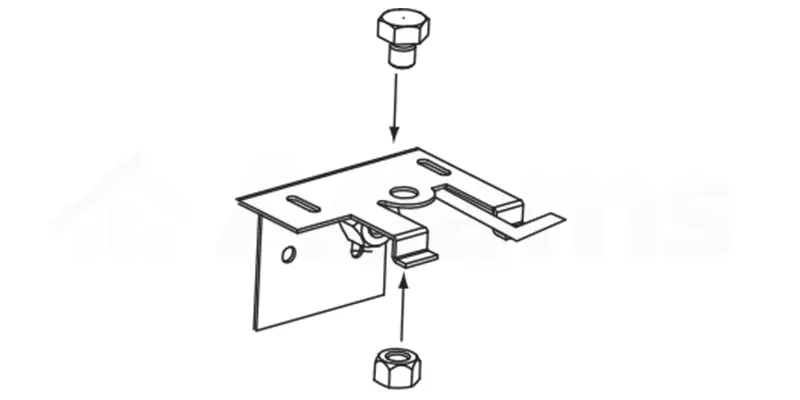

Górne mocowanie bezinwazyjne składa się z dwóch elementów: uchwytu metalowego typu Twist oraz wieszaka bezinwazyjnego. Aby zamocować żaluzję należy do metalowego uchwyty wkręcić od góry śrubę, a następnie od dołu dokręcić ją delikatnie nakrętką – NIE DO KOŃCA! Jak na rysunku.

Rysunek techniczny w rzucie izometrycznym przedstawiający sposób połączenia uchwytu montażowego typu twist żaluzji poziomej z elementem mocowania bezinwazyjnego na skrzydle okna. Na schemacie widoczny jest metalowy wspornik o złożonym kształcie, wyposażony w system zatrzaskowy oraz otwory montażowe. Nad wspornikiem znajduje się śruba z łbem sześciokątnym, która służy do stabilizacji konstrukcji. Powyżej przedstawiono podłużną, półkolistą obudowę z tworzywa, pełniącą funkcję zaczepu bezinwazyjnego. Czarna strzałka wskazuje precyzyjny kierunek nasuwania osłony na specjalnie wyprofilowaną szynę prowadzącą znajdującą się w przedniej części metalowego uchwytu. Grafika ma charakter instruktażowy, pokazując wzajemne dopasowanie komponentów przed ich końcowym złożeniem, i jest wykonana w czarno-białej stylistyce liniowej.

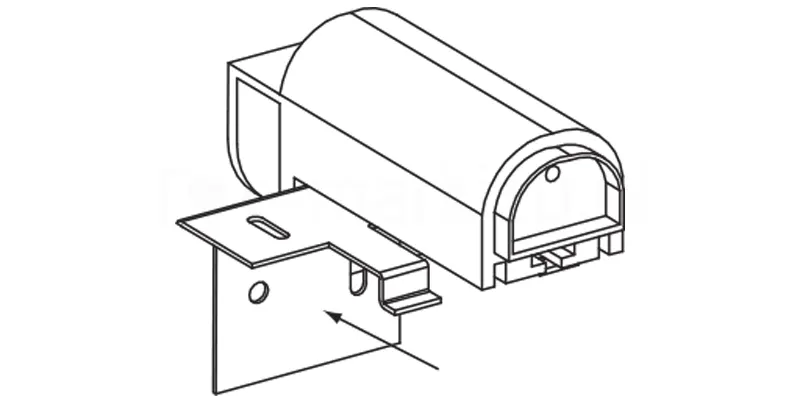

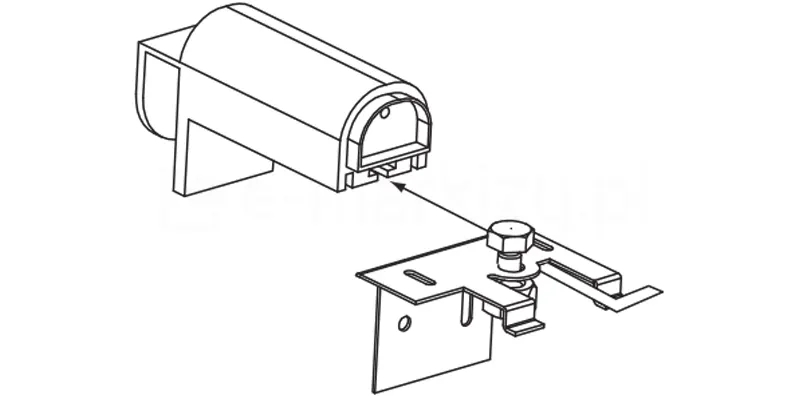

Następnie uchwyt ze śrubą należy wsunąć w otwór wieszaka, jak na rysunku.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia bezinwazyjny uchwyt montażowy żaluzji, skupiając się na opisie mocowania jego dolnej płytki wspornikowej. Głównym elementem grafiki jest korpus wieszaka nakładany na ramę okna, z którego wyprowadzona jest metalowa blaszka montażowa w kształcie litery L. Na rysunku widoczna jest czarna, prosta strzałka wskazująca bezpośrednio na pionową płaszczyznę blaszki montażowej. Blaszka stanowi część uchwytu twist, który mocowany jest bezpośrednio do głównego korpusu uchwytu bezinwazyjnego. Element ten posiada dwa kluczowe otwory: górny, podłużny (typu fasolka) służący do regulacji poziomej oraz dolny, okrągły otwór pozycjonujący. Krawędź blaszki jest precyzyjnie wyprofilowana z niewielkim uskokiem, co umożliwia stabilne osadzenie rynny górnej żaluzji. Schemat ma charakter czysto instruktażowy, wykonany jest precyzyjną linią bez cieniowania, co pozwala na dokładną identyfikację punktów montażowych podzespołu.

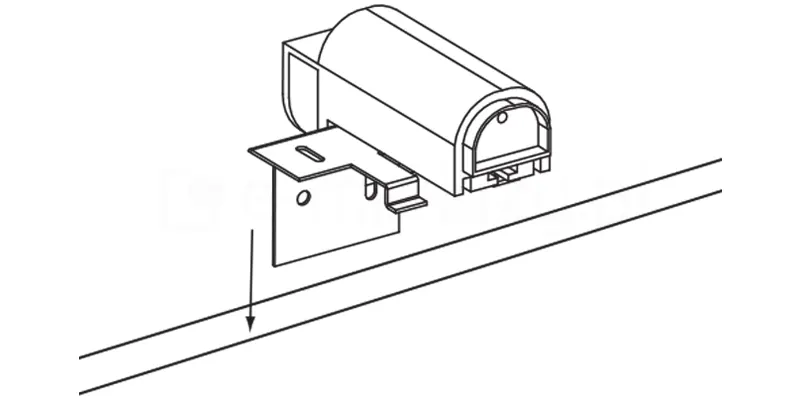

Uchwyt metalowy Twist należy dosunąć do samego końca, a następnie dokręcić do końca dolną nakrętkę, jak na rysunku.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia pojedynczy komponent montażowy systemu żaluzji – bezinwazyjny wieszak zaciskowy. Element ten składa się z dwóch głównych części: górnego korpusu o zaokrąglonym kształcie, który jest nakładany na górną krawędź ramy okiennej, oraz przymocowanej do niego pod kątem prostym metalowej płytki montażowej. Płytka montażowa ma formę kątownika z dwoma ramionami. Ramie poziome posiada podłużny otwór (fasolkę), natomiast ramię pionowe jest wyposażone w okrągły otwór pozycjonujący oraz specjalne wycięcie na krawędzi. Obok wieszaka umieszczona jest długa, pionowa strzałka skierowana w dół, wskazująca na poziomą linię reprezentującą krawędź ramy okna. Sugeruje to kierunek nakładania uchwytu na profil skrzydła okiennego. Całość grafiki ma charakter czystej ilustracji instruktażowej, wykonanej precyzyjną, cienką linią bez cieniowania, co pozwala na dokładną identyfikację budowy wspornika przed jego instalacją.

Górny uchwyt bezinwazyjny jest gotowy do zawieszenia żaluzji na oknie. Należy nałożyć go na górną część ramy skrzydła okna, jak na rysunku.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia sposób montażu górnego uchwytu bezinwazyjnego żaluzji na ramie okiennej za pomocą wkrętu stabilizującego. Na grafice widoczny jest pojedynczy wieszak zaciskowy, nałożony na górną krawędź skrzydła okna. Konstrukcja uchwytu obejmuje profilowany element górny, który opiera się na ramie, oraz pionową płytkę montażową z otworem, do której docelowo mocowana jest rynna żaluzji. Kluczowym elementem instruktażowym jest pokazanie procesu mechanicznego zabezpieczenia uchwytu. Z prawej strony rysunku widoczny jest wkręt z łbem krzyżakowym, który znajduje się w osi otworu montażowego umieszczonego w przedniej części korpusu wieszaka. Przerywana linia pomocnicza wskazuje precyzyjny kierunek wkręcania śruby w głąb mechanizmu. Takie rozwiązanie ma na celu trwałe unieruchomienie wieszaka na ramie okna, zapobiegając jego przesuwaniu się pod ciężarem żaluzji. Rysunek jest wykonany precyzyjną, czarną linią na białym tle, co zapewnia wysoką czytelność detali technicznych niezbędnych do prawidłowej instalacji.

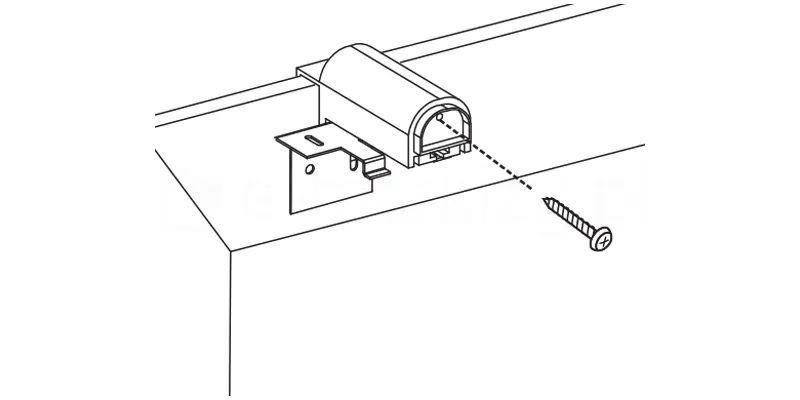

W celu ustabilizowania uchwytów na ramie należy dokręcić śrubokrętem uchwyty w celu stabilizacji, jak pokazano na rysunku.

Rysunek techniczny w rzucie izometrycznym przedstawiający proces montażu rynny górnej żaluzji poziomej do dedykowanych uchwytów bezinwazyjnych zaczepionych na ramie skrzydła okiennego. Każdy uchwyt jest wyposażony w zaokrąglony element maskujący mechanizm oraz metalowy uchwyt typu twist. Pionowe strzałki wskazują kierunek wsuwania otwartej rynny górnej żaluzji w zamontowane uchwyty twist. Poniżej rynny widoczne są poziome lamele oraz drabinka sznurkowa. W dolnej części grafiki, w okrągłym powiększeniu, przedstawiono szczegółowy widok boczny (profil) samego uchwytu montażowego z zaznaczonymi otworami na wkręty oraz ruchomym elementem blokującym, co pozwala na dokładne zapoznanie się z mechanizmem zatrzaskowym. Całość instrukcji wykonana jest w formie czarno-białego rysunku liniowego.

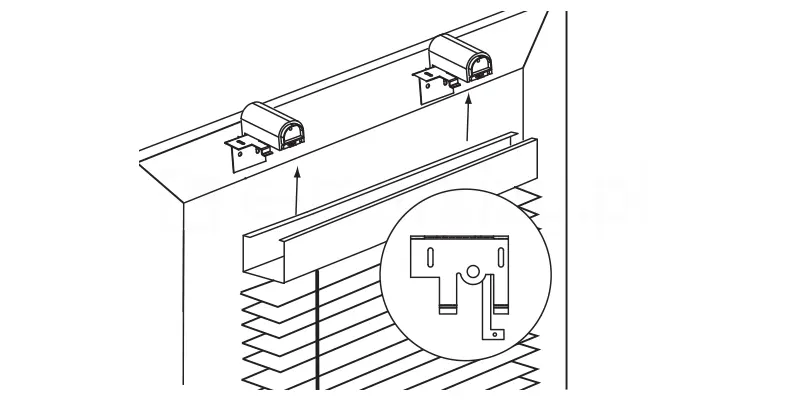

Żaluzję mocuje się na uchwytach w pozycji otwartej, jak na rysunku.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia końcowy etap montażu rynny górnej żaluzji na bezinwazyjnych uchwytach zaciskowych. Na schemacie głównym widoczna jest żaluzja z lamelami, której rynna górna została osadzona na dwóch wspornikach zamontowanych na ramie okna. Przy każdym z uchwytów umieszczono czarną, łukowatą strzałkę wskazującą kierunek obrotu mechanizmu blokującego do wewnątrz, co ma na celu unieruchomienie rynny. W dolnej, prawej części grafiki znajduje się detal w powiększeniu, zamknięty w okręgu, który przedstawia widok z góry na mechanizm ryglowania w dwóch fazach: Faza a: Przedstawia metalową płytkę montażową z otwartą dźwignią rygla skierowaną pionowo w dół. Obok dźwigni widoczna jest łukowata strzałka instruująca o konieczności wykonania obrotu o 90 stopni w lewo. Faza b: Pokazuje ten sam element po wykonaniu ruchu, gdzie dźwignia znajduje się w pozycji poziomej, całkowicie zaryglowanej, co stabilizuje konstrukcję żaluzji. Rysunek jest precyzyjnym schematem liniowym, pozbawionym cieniowania, zaprojektowanym w celu czytelnego poinstruowania użytkownika o sposobie mechanicznego zabezpieczenia osłony okiennej bez użycia narzędzi.

Aby zawiesić żaluzję należy zablokować uchwyty przekręcając metalowe elementy, jak pokazuje rysunek.

Bezinwazyjne mocowanie górne żaluzji drewnianej 50mm zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

3. Mocowanie z prowadzeniem bocznym inwazyjnym

Żaluzje mocowane na skrzydle okna mogą występować w wersji wolnowiszącej, bądź w wersji z prowadzeniem bocznym. W przypadku tego sposobu montażu żaluzji najczęściej wybierane jest jednak prowadzenie boczne, które pozwala na przytrzymanie dolnej części wiszącej żaluzji blisko okna. Szczególną rolę odgrywa to mocowanie w przypadku okien uchylnych.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia dolny narożnik żaluzji poziomej i proces montażu prowadzenia bocznego. Na ilustracji widoczne są trzy poziome, lekko wygięte lamele żaluzji oraz rynna dolna o prostokątnym przekroju. Przez krawędzie lameli przechodzi pionowa żyłka prowadząca. Długa, czerwona strzałka skierowana pionowo w dół wskazuje kierunek wprowadzania żyłki przez otwór z metalowym oczkiem w rynnie dolnej. Poniżej żaluzji, na ramie okiennej, zaznaczono przerywaną, czerwoną linią prostokątny obszar, wskazujący miejsce docelowego montażu dolnego zaczepu bezinwazyjnego stabilizującego żyłkę. Rysunek w sposób precyzyjny obrazuje kolejny krok instalacji systemu, który zapewnia przyleganie osłony do szyby nawet przy uchylonym oknie.

Inwazyjne mocowanie żaluzji do skrzydła okna w przypadku prowadzenia bocznego wykonywane jest za pomocą uchwytu metalowego kątowego przykręcanego do ramy okna.

Mocowanie uchwytu kątowego w przypadku montażu żaluzji na skrzydle okna pokazuje rysunek.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia proces montażu dolnego narożnika żaluzji poziomej z wykorzystaniem kątownika mocującego. Ilustracja ukazuje fragment ramy okiennej lub ściany, do której za pomocą dwóch wkrętów (oznaczonych przerywanymi liniami pomocniczymi) przykręcany jest metalowy kątownik w kształcie litery L. Pionowe ramię kątownika przylega do ramy, natomiast poziome ramię wyposażone jest w tuleję z otworem. Powyżej widoczny jest dolny narożnik żaluzji z rynną dolną pełniącą rolę obciążnika oraz ostatnią lamelą. Czerwona, pionowa strzałka skierowana w dół wskazuje kierunek wprowadzania żyłki prowadzenia bocznego, która przechodzi najpierw przez plastikową podkładkę dystansową pod rynną dolną, a następnie celuje w otwór w tulei kątownika montażowego. Rysunek precyzyjnie obrazuje metodę stabilizacji bocznej żaluzji przy dolnej krawędzi okna.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Rysunek instruktażowy w formie czarno-białego schematu technicznego przedstawia proces montażu i naciągu linki prowadzącej w żaluzji poziomej. Na grafice widoczny jest metalowy wspornik w kształcie litery L, przymocowany dwiema śrubami do pionowej powierzchni ściany lub ramy okiennej. Przez poziome ramię wspornika przechodzi pionowa linka stalowa, która na swojej długości posiada okrągłą przelotkę stabilizującą położenie względem wyżej umieszczonego profilu rynny dolnej. Kluczowym elementem instrukcji jest proces blokowania linki w kontrze znajdującej się w dolnym uchwycie przy użyciu wkrętaka, co zostało zilustrowane obrazem narzędzia oraz czerwoną, zakrzywioną strzałką wskazującą kierunek obrotu śruby dociskowej. Nad wspornikiem znajduje się czerwona strzałka z napisem „Naciągnij”, wskazująca na konieczność naprężenia linki przed jej ostatecznym zablokowaniem. W dolnej części, obok wystającego nadmiaru linki, umieszczono ikonę nożyczek połączoną przerywaną czerwoną linią z miejscem cięcia, co sugeruje odcięcie zbędnego fragmentu stalowej linki po zakończeniu regulacji. Całość ilustracji ma charakter techniczny i użytkowy, skupiając się na precyzyjnym przedstawieniu kolejnych kroków manualnych niezbędnych do poprawnej instalacji systemu prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Mocowanie z prowadzeniem bocznym bezinwazyjnym

Montaż żaluzji poziomej drewnianej 25mm na skrzydle okna może obejmować mocowanie z prowadzeniem bocznym bezinwazyjnym. Prowadzenie to pozwala na przytrzymanie dolnej części wiszącej żaluzji blisko szyby, co jest szczególnie pożądane w przypadku okien uchylnych.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia komponent montażowy systemu żaluzji poziomych, przeznaczony do bezinwazyjnej instalacji prowadzenia bocznego (linkowego) w dolnej części okna. Na grafice widoczny jest dolny uchwyt linki, który składa się z metalowej podstawy montażowej oraz zintegrowanego z nią elementu mocującego linkę. Komponent ten jest przedstawiony w relacji do krawędzi ramy okiennej, co zostało zasygnalizowane linią poziomą w górnej części rysunku. Nad uchwytem umieszczono pionową strzałkę skierowaną w górę, która wskazuje kierunek montażu lub pozycjonowania elementu względem ramy okna. Sam uchwyt posiada charakterystyczny profil z widocznym wycięciem (szczeliną) w górnej części, służącą do wprowadzenia tulejki zaciskowej linki. Na czołowej ścianie elementu znajduje się łeb śruby krzyżakowej, która pełni funkcję montażową lub regulacyjną. Ilustracja jest czarno-białym rysunkiem liniowym, pozbawionym cieniowania, co typowe jest dla technicznych instrukcji obsługi, mających na celu precyzyjne ukazanie budowy i przeznaczenia części.

Dolne mocowanie żaluzji zawieszanych bezinwazyjnie z prowadzeniem bocznym rozpocząć należy od zamocowania uchwytów bezinwazyjnych linki na dole skrzydła okna, jak na rysunku.

Czarno-biały rysunek techniczny w ujęciu izometrycznym przedstawia proces stabilizacji dolnej części żaluzji poziomej przy użyciu systemu prowadzenia bocznego (linkowego). Na grafice widoczny jest lewy, dolny narożnik okna, gdzie do dolnej części ramy zamocowano uchwyt bezinwazyjny dolny linki o charakterystycznym, trapezowym profilu. Ilustracja szczegółowo pokazuje finalny etap regulacji napięcia linki: Pionowa linka stalowa przechodzi przez otwory w lamelach żaluzji oraz przez rynnę dolną, a jej koniec jest wprowadzony do mechanizmu zaciskowego w uchwycie dolnym. Centralnym punktem instruktażowym jest użycie wkrętaka płaskiego, którego grot został umieszczony w łbie śruby regulacyjnej na czołowej ściance uchwytu. Czarna, łukowata strzałka nad rękojeścią wkrętaka wskazuje kierunek obrotu w prawo, co oznacza dokręcanie śruby w celu zablokowania linki i uzyskania jej odpowiedniego naciągu. Rysunek ma charakter czysto techniczny i schematyczny, typowy dla profesjonalnych instrukcji montażu. Precyzyjna linia i brak zbędnych detali pozwalają na łatwe zrozumienie sposobu mechanicznego unieruchomienia systemu prowadzenia bocznego, który zapobiega swobodnemu zwisaniu żaluzji podczas uchylania okna.

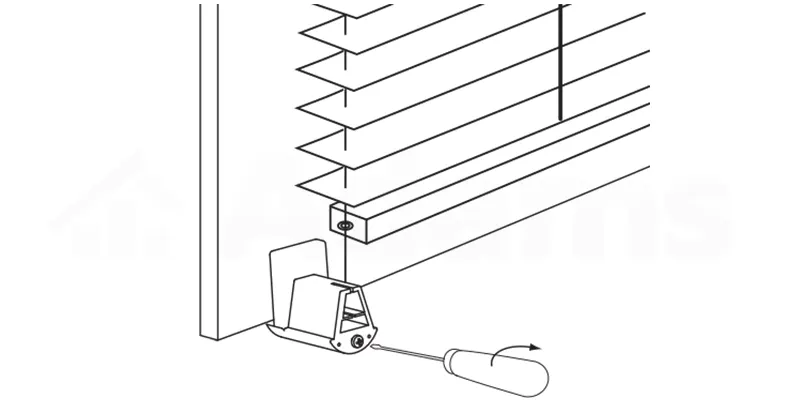

Następnie należy przykręcić uchwyt za pomocą śrubokręta krzyżakowego. Dzięki temu uchwyt zostanie ustabilizowany, jak na rysunku.

Schematyczny rysunek techniczny w kolorystyce czarno-białej przedstawia detale montażu systemu prowadzenia bocznego (linkowego) żaluzji, montowanego bezpośrednio w dolnym uchwycie bezinwazyjnym. Na grafice widoczny jest przekrój uchwytu ze zdjętą zaślepką przednią o obłym kształcie, z widoczną śrubą montażową na froncie. W górnej części uchwytu znajduje się pionowa szczelina montażowa, w którą należy wsunąć element stabilizujący. Instrukcja została wzbogacona o oznaczenia literowe i strzałki kierunkowe, wyjaśniające sekwencję czynności: Strzałka pionowa i litera „a” wskazują stalową linkę prowadzącą, na którą nasunięty jest cylindryczny zacisk (tulejka) z otworem. Litera „b” wraz z podpisem „dokręcamy” wskazuje na śrubę dociskową wewnątrz tulejki, którą należy dokręcić, aby zablokować linkę na odpowiedniej wysokości. Strzałka pozioma i litera „c” ilustrują końcowy etap, czyli wsunięcie zablokowanej na lince tulejki w rowek uchwytu dolnego bezinwazyjnego. Rysunek ma charakter czysto techniczny i instruktażowy, pozbawiony zbędnych detali, co pozwala na precyzyjne zrozumienie sposobu kotwiczenia prowadzenia bocznego w uchwycie dolnym żaluzji.

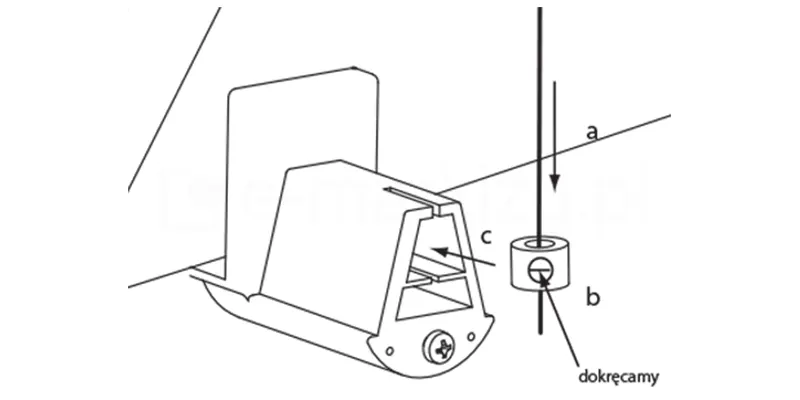

Linkę prowadzenia bocznego należy wprowadzić w kontrę (a), jak pokazano na rysunku. Następnie dokręcić małym płaskim śrubokrętem (b). Tak przygotowaną linkę należy wsunąć w otwór dolnego uchwytu bezinwazyjnego (c).

Rysunek techniczny w dużym powiększeniu przedstawiający detal montażowy dolnego prowadzenia żyłkowego żaluzji poziomej. Na schemacie widoczny jest element mocujący bezinwazyjny o trapezowym kształcie z zaokrągloną podstawą, który jest montowany przy dolnej krawędzi ramy okiennej. Przez wąską szczelinę w górnej części tego elementu przechodzi pionowo napięta żyłka prowadząca, która odpowiada za stabilizację lameli żaluzji przy szybie. Po prawej stronie widoczna jest czarna strzałka skierowana w lewo, która wskazuje na konieczność dociśnięcia lub wsunięcia blokady w celu zablokowania i naciągnięcia żyłki wewnątrz uchwytu oraz osłonięcia elementów mocowania systemu wewnątrz uchwytu. Ilustracja wykonana jest w formie czarno-białego szkicu konturowego, skupiającego się na mechanicznym aspekcie blokowania systemu prowadzenia bocznego.

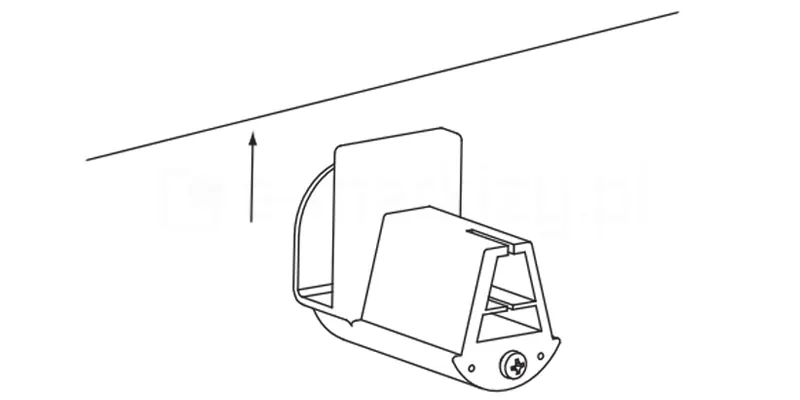

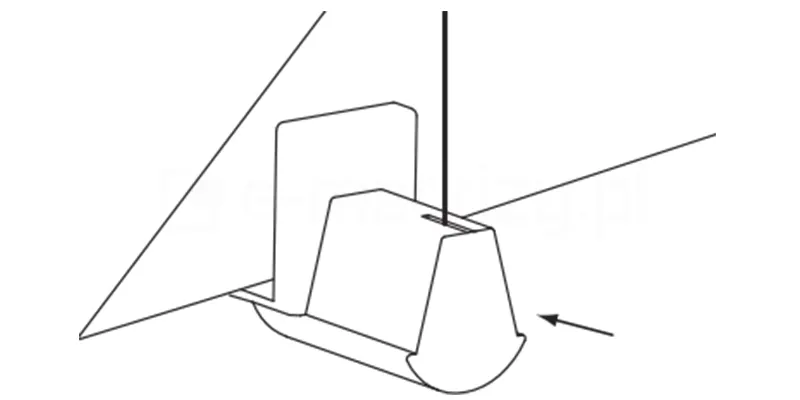

Na zakończenie na dolny uchwyt bezinwazyjny należy nałożyć plastikową zaślepkę – jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

5. Mocowanie żaluzji wolnowiszących bez prowadzenia bocznego, zaczepiane

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

6. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Rysunek techniczny w rzucie izometrycznym przedstawiający sposób wykończenia górnej części żaluzji poziomej drewnianej wyposażonej w dodatkowe osłony mechanizmu. Na schemacie widoczna jest zamontowana rynna górna żaluzji wraz z lamelami i drabinkami sznurkowymi. Na szczycie rynny, w miejscach mocowań, znajdują się dwa wypukłe uchwyty bezinwazyjne. Za pomocą strzałek i oznaczeń literowych wskazano montaż elementów maskujących: litera a odnosi się do kwadratowej zaślepki bocznej wsuwanej w profil rynny górnej, natomiast litera b wskazuje na podłużną listwę osłonową (maskownicę), montowaną na przedniej części konstrukcji w celu ukrycia elementów montażowych. Całość grafiki utrzymana jest w czarno-białej, czystej stylistyce instruktażowej, ułatwiającej identyfikację końcowych etapów instalacji osłony okiennej.

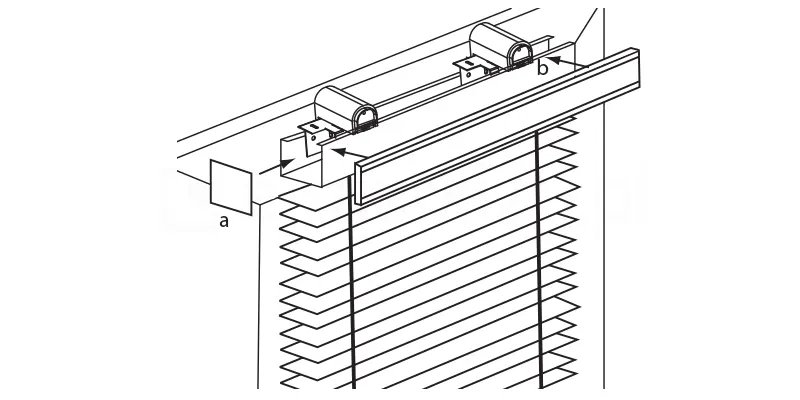

W przypadku mocowania bezinwazyjnego na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

Żaluzję mocowaną inwazyjnie na skrzydle okna należy następnie w pełni rozwinąć. Na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

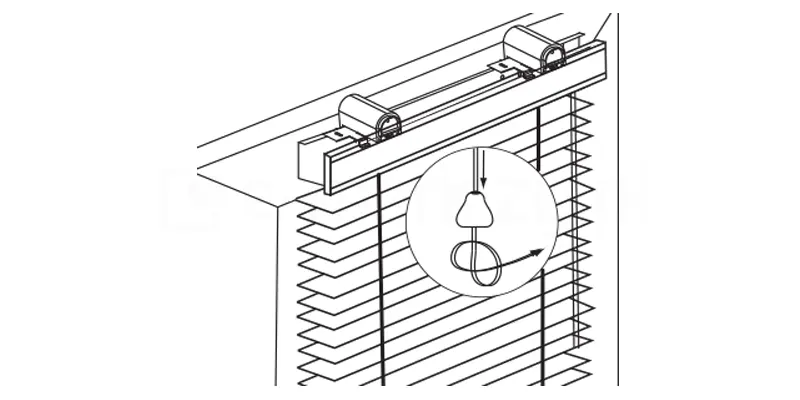

Na zwisające sznurki zakładamy drewniany dzwonek (2 sznurki do 1 dzwonka). Zawiązujemy pod nim supeł na pożądanej wysokości. Odcinamy nadmiar sznurka, jak na rysunku.

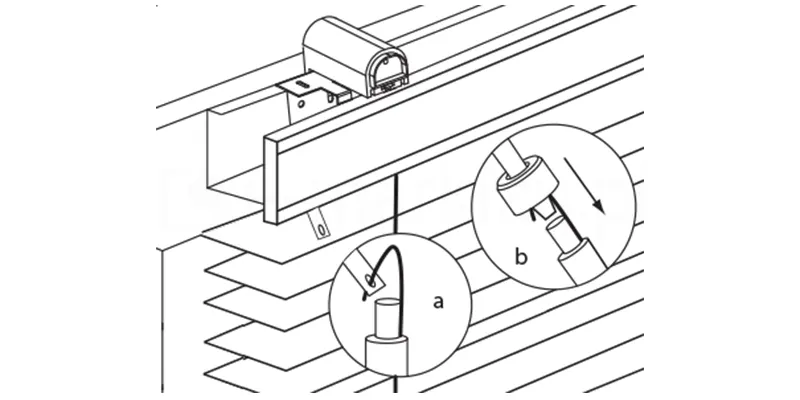

Aby założyć pokrętło, uprzednio należy na wystający element do sterowania nałożyć na uchwyt plastikową zatyczkę, jak na rysunku.

Następnie należy zamocować pokrętło drewniane zaczepiając hak o oczko w uchwycie. Zabezpieczyć zaczep zsuwając plastikową zatyczkę, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

C. Żaluzja pozioma drewniana 25mm – montaż do wnęki okiennej

Żaluzje drewniane 25 mm cechują wąskie lamele, które nadają osłonie lekkości. Dzięki możliwości montażu osłony we wnęce okiennej pozwalają one na uzyskanie estetycznej osłony okna bez konieczności wiercenia w ramie.

1. Mocowanie inwazyjne górne

W przypadku montażu żaluzji drewnianej 25 mm do wnęki okiennej konieczne jest mocowanie inwazyjne, czyli przykręcenie uchwytu do powierzchni górnej wnęki.

W przypadku montażu do wnęki okiennej uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

2. Mocowanie prowadzenia bocznego

Żaluzje drewniane montowane do wnęki mogą występować w wersji wolnowiszącej, bądź w wersji z prowadzeniem bocznym. W tym przypadku prowadzenie boczne mocowane jest do podłoża (podłogi lub parapetu) za pomocą uchwytów płaskich metalowych.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane do podłogi lub parapetu w przypadku montażu do wnęki instalowane jest za pomocą uchwytu płaskiego metalowego.

W przypadku montażu na wnęce położenie mocowania prowadzenia bocznego należy wyznaczyć, obserwując położenie linki od prowadzenia bocznego przy całkowicie rozwiniętych żaluzjach.

Na rysunku pokazano, w których miejscach uchwyt płaski powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

3. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

Aby założyć pokrętło, uprzednio należy na wystający element do sterowania nałożyć na uchwyt plastikową zatyczkę, jak na rysunku.

Następnie należy zamocować pokrętło drewniane zaczepiając hak o oczko w uchwycie. Zabezpieczyć zaczep zsuwając plastikową zatyczkę, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

D. Żaluzja pozioma drewniana 25mm – montaż do ściany

Jednym ze sposobów montażu żaluzji drewnianych 25 mm jest mocowanie ich do ściany. Takie rozwiązanie doskonale sprawdza się do osłonięcia dużych okien.

1. Mocowanie inwazyjne górne

W przypadku montażu żaluzji drewnianej 25 mm na ścianie konieczne jest mocowanie inwazyjne, czyli przykręcenie uchwytu do powierzchni ściany.

Mocowanie inwazyjne żaluzji do ściany wykonuje się za pomocą uchwytu typu Twist. Uchwyt ten należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

2. Mocowanie prowadzenia bocznego – przykręcane do ściany

Żaluzja drewniana 25mm może być wyposażona w prowadzenie boczne, które pozwala na przytrzymanie w stabilnej pozycji także dolnej części żaluzji. W przypadku mocowania żaluzji do ściany istnieją dwa alternatywne sposoby mocowania żaluzji z prowadzeniem bocznym. Jednym z nich jest prowadzenie boczne przykręcane do ściany.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane w przypadku montażu do ściany instalowane jest za pomocą uchwytu metalowego kątowego.

W przypadku montażu na ścianie lub suficie położenie mocowania prowadzenia bocznego należy wyznaczyć, obserwując położenie linki od prowadzenia bocznego przy całkowicie rozwiniętych żaluzjach.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

3. Mocowanie prowadzenia bocznego – przykręcane do podłogi

Żaluzja pozioma drewniana 25mm może być wyposażona w prowadzenie boczne, które pozwala na przytrzymanie w stabilnej pozycji także dolnej części żaluzji. W przypadku mocowania żaluzji do ściany istnieją dwa alternatywne sposoby mocowania żaluzji z prowadzeniem bocznym. Jednym z nich jest prowadzenie boczne przykręcane do podłogi.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane do podłogi w przypadku montażu do ściany instalowane jest za pomocą uchwytu płaskiego metalowego.

Na rysunku pokazano, w których miejscach uchwyt płaski powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Mocowanie żaluzji wolnowiszących bez prowadzenia bocznego, zaczepiane

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

5. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

Aby założyć pokrętło, uprzednio należy na wystający element do sterowania nałożyć na uchwyt plastikową zatyczkę, jak na rysunku.

Następnie należy zamocować pokrętło drewniane zaczepiając hak o oczko w uchwycie. Zabezpieczyć zaczep zsuwając plastikową zatyczkę, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

E. Żaluzja pozioma drewniana 25mm – montaż do sufitu

Do sufitu mocowane są zwykle żaluzje o dużej powierzchni. Żaluzja pozioma drewniana 25mm mocowana do sufitu pozwala na osłonięcie nie tylko wnęki okiennej, ale także na przykład części ściany.

1. Mocowanie inwazyjne górne

W przypadku montażu żaluzji drewnianej 25 mm do sufitu konieczne jest mocowanie inwazyjne, czyli przykręcenie uchwytu do okna.

W przypadku montażu żaluzji do sufitu uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

2. Mocowanie prowadzenia bocznego – przykręcane do ściany

Żaluzja pozioma drewniana 25mm może być wyposażona w prowadzenie boczne, które pozwala na przytrzymanie w stabilnej pozycji także dolnej części żaluzji. W przypadku mocowania żaluzji do sufitu istnieją dwa alternatywne sposoby mocowania żaluzji z prowadzeniem bocznym. Jednym z nich jest prowadzenie boczne przykręcane do ściany.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane w przypadku montażu do ściany instalowane jest za pomocą uchwytu metalowego kątowego.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

3. Mocowanie prowadzenia bocznego – przykręcane do podłogi

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane do podłogi w przypadku montażu do ściany instalowane jest za pomocą uchwytu płaskiego metalowego.

Na rysunku pokazano, w których miejscach uchwyt płaski powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Mocowanie żaluzji wolnowiszących bez prowadzenia bocznego, zaczepiane

Brak prowadzenia bocznego nie oznacza, że wolnowisząca żaluzja przy otwartym oknie będzie zwisała w dół. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). Sposoby mocowania żaluzji za pomocą ZRD prezentuje poniższa instrukcja.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

5. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz pokrętła i dzwonków na sznurkach.

Na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

Aby założyć pokrętło, uprzednio należy na wystający element do sterowania nałożyć na uchwyt plastikową zatyczkę, jak na rysunku.

Następnie należy zamocować pokrętło drewniane zaczepiając hak o oczko w uchwycie. Zabezpieczyć zaczep zsuwając plastikową zatyczkę, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

Przykładowy film z montażu żaluzji

Zapraszamy także do zapoznania się z filmami poglądowymi z prezentacją sposobów montażu żaluzji na naszym kanale
