Żaluzja pozioma drewniana 50mm Sposoby Montażu

inwazyjne i bezinwazyjne sposoby mocowania żaluzji w zależności od miejsca montażu

Zapraszamy do zapoznania się z instrukcjami montażu żaluzji drewnianych 50 mm w zależności od sposobu mocowania: inwazyjne lub bezinwazyjne oraz w zależności od miejsca ich montowania.

Żaluzja pozioma drewniana 50mm nie może być zamocowana w świetle szyby. Jeśli potrzebujesz żaluzji o takim sposobie zamontowania rozważ zakup osłony z lamelami węższymi – żaluzja drewniana 25mm.

Żaluzja pozioma drewniana 50mm może być zamocowana do skrzydła okna, do ściany, do sufitu lub do wnęki. Do wyboru masz mocowanie inwazyjne lub bezinwazyjne. Wszystkie szczegóły montażu znajdziesz w poniższych instrukcjach.

Żaluzja pozioma drewniana 50mm Sposoby Montażu – Rodzaje

A. Mocowanie żaluzji do skrzydła okna

Montaż żaluzji drewnianych do skrzydła okna można wykonać na dwa podstawowe sposoby: inwazyjnie lub bezinwazyjnie. Montaż na skrzydle okiennym wybierany jest zwykle dla mniejszych osłon. Ze względu na wagę żaluzji drewnianych z lamelami 5 cm w przypadku większych okien, np. tarasowych warto rozważyć inny sposób mocowania.

1. Górne mocowanie żaluzji do skrzydła okna – inwazyjne

Mocowanie inwazyjne wymaga wiercenia otworów pod uchwyty. W przypadku montażu na skrzydle okna konieczne jest wykonanie tych otworów w ramie skrzydła okna. Warto to wziąć pod uwagę podczas wyboru sposobu mocowania żaluzji.

Czarno-biały rysunek techniczny w rzucie izometrycznym przedstawia proces inwazyjnego montażu metalowego uchwytu typu twist do bocznej płaszczyzny ramy okiennej lub ściany. Na ilustracji widoczny jest wspornik w kształcie litery „L”, którego pionowe ramię przylega do ramy okna lub ściany. Dwie czerwone linie przerywane wychodzące z otworów montażowych wskazują punkty wprowadzenia wkrętów. Poniżej uchwytu przedstawiono dwa wkręty z łbem krzyżakowym, skierowane w stronę ramy, co obrazuje sposób mechanicznego przytwierdzenia elementu. Pozioma część uchwytu wyposażona jest w ruchomą dźwignię ryglową, służącą do późniejszego unieruchomienia rynny górnej żaluzji. Rysunek cechuje się dużą przejrzystością, typową dla instrukcji montażowych krok po kroku.

W przypadku montażu żaluzji do ramy okna uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku. Czynność należy powtórzyć dla wszystkich uchwytów.

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia proces osadzania rynny górnej żaluzji poziomej w inwazyjnych uchwytach montażowych typu twist. Na ilustracji widoczna jest górna część żaluzji z rynną o przekroju ceownika oraz kilkoma górnymi lamelami. Powyżej rynny znajdują się dwa metalowe uchwyty kątowe, przykręcone do ramy okiennej lub ściany, albo sufitu lub wnęki. Dwie czerwone strzałki, skierowane pionowo w górę, wskazują precyzyjnie kierunek i sposób wprowadzania rynny górnej w gniazda zamontowanych wcześniej wsporników. Każdy z uchwytów wyposażony jest w ruchomą dźwignię blokującą, znajdującą się w pozycji otwartej, gotową do unieruchomienia konstrukcji po jej wsunięciu. Rysunek w sposób techniczny i przejrzysty obrazuje relację przestrzenną między systemem mocującym a konstrukcją nośną osłony okiennej.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia proces ryglowania rynny górnej żaluzji poziomej w metalowych uchwytach montażowych typu twist. Na głównej ilustracji widoczna jest biała rynna górna o przekroju ceownika, osadzona w dwóch wspornikach. Przy każdym z uchwytów umieszczono czerwoną, łukowatą strzałkę, która wskazuje kierunek obrotu bocznej dźwigni zabezpieczającej. W dolnej części grafiki znajduje się powiększony detal w okręgu, prezentujący widok z góry na mechanizm blokujący. Czerwona strzałka w powiększeniu precyzyjnie pokazuje ruch dźwigni od pozycji otwartej do zamkniętej, co powoduje dociśnięcie i unieruchomienie krawędzi rynny w uchwycie. Rysunek w sposób techniczny i przejrzysty obrazuje finalny etap stabilizacji konstrukcji nośnej żaluzji w uchwytach.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Rysunek techniczny w rzucie izometrycznym przedstawia fragment górnej szyny montażowej markizy wraz z zamontowanymi na niej uchwytami mocującymi. Głównym elementem jest stalowy profil rynny górnej żaluzji poziomej o przekroju litery U, ustawiony poziomo, na którym w regularnych odstępach osadzone są dwa identyczne elementy montażowe. Uchwyty te mają formę klamer obejmujących górną krawędź profilu, wyposażonych w otwory montażowe o podłużnym kształcie (fasolki). Prawa strona rysunku zawiera powiększony detal w okrągłym obramowaniu, który prezentuje pojedynczy uchwyt w widoku z góry. Detal ten precyzyjnie ukazuje strukturę elementu, w tym ramię wygięte pod kątem prostym, które służy do stabilizacji zaczepionej w nim żaluzji poziomej. Całość opracowana jest w stylistyce czarno-białego schematu konstrukcyjnego z wyraźnymi liniami konturowymi bez cieniowania powierzchniowego.

Szczegół prawidłowego zamocowania rynny górnej w uchwytach twist pokazuje rysunek.

Górne mocowanie inwazyjne żaluzji drewnianej zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

2. Górne mocowanie żaluzji do skrzydła okna – bezinwazyjne

Bezinwazyjny sposób montażu pozwala na zawieszenie żaluzji drewnianych 50 mm bezpośrednio na skrzydle okna bez konieczności wiercenia. Rozwiązanie to polecane jest do mniejszych osłon okiennych. W przypadku dużych okien warto rozważyć inny sposób mocowania żaluzji.

Rysunek techniczny w rzucie izometrycznym przedstawia schemat złożeniowy elementów montażowych przeznaczonych do bezinwazyjnego mocowania żaluzji poziomych. Na grafice widoczne są dwa główne podzespoły konstrukcyjne wykonane w stylistyce czarno-białego szkicu liniowego. Po lewej stronie znajduje się pionowy profil o zaokrąglonej górnej krawędzi, wyposażony w podłużne otwory regulacyjne oraz wystający element mocujący z kwadratową podkładką - uchwyt bezinwazyjny. Po prawej stronie umieszczono metalowy wspornik kątowy o profilu litery L, który posiada na górnej płaszczyźnie trzy otwory: dwa skrajne o kształcie fasolek oraz jeden centralny, okrągły. Dodatkowym elementem wspornika jest boczny zaczep o profilowanym kształcie. Czerwona przerywana linia przechodząca przez centralną część grafiki wyznacza oś montażu, wskazując sposób połączenia komponentów za pomocą dołączonej śruby z łbem krzyżakowym, która znajduje się w dolnej części rysunku. Całość ilustracji precyzyjnie obrazuje relacje między poszczególnymi detalami mechanicznymi, służąc jako wizualna instrukcja poprawnego dopasowania części wspierających montaż konstrukcji żaluzji.

Górne mocowanie bezinwazyjne składa się z dwóch elementów: uchwytu metalowego typu Twist oraz wieszaka bezinwazyjnego. Aby zamocować żaluzję należy połączyć element wieszaka bezinwazyjnego oraz uchwyt twist za pomocą śrubki, jak na rysunku.

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia sposób rozmieszczenia i montażu bezinwazyjnych uchwytów zaciskowych na górnej krawędzi ramy okiennej. Na ilustracji widoczny jest górny profil skrzydła okna, na który nałożono dwa identyczne wsporniki montażowe, rozmieszczone symetrycznie w pobliżu narożników okna. Każdy z uchwytów składa się z zaokrąglonego elementu zaciskowego nachodzącego na ramę oraz poziomego ramienia nośnego z wyprofilowaną dźwignią ryglową. Nad każdym z uchwytów umieszczono czerwoną, pionową strzałkę skierowaną w dół, która precyzyjnie wskazuje miejsce i kierunek nakładania komponentów na profil ramy. Rysunek wykonany jest czystą, czarną linią na białym tle, co w przejrzysty sposób obrazuje pierwszy etap instalacji żaluzji bez konieczności wiercenia otworów w stolarce okiennej.

Górny uchwyt bezinwazyjny jest gotowy do zawieszenia żaluzji na oknie. Należy nałożyć go na górną część ramy skrzydła okna, jak na rysunku.

Schematyczny rysunek techniczny w kolorystyce czarno-białej przedstawia jeden z początkowych etapów montażu bezinwazyjnego żaluzji na ramie okiennej. Na grafice widoczny jest górny fragment skrzydła okna, na którym osadzono dwa symetrycznie rozstawione uchwyty montażowe. Każdy wieszak składa się z korpusu zakładanego bezpośrednio na krawędź ramy oraz poziomej płytki wspornikowej z otworami (twist), która wystaje przed lico okna. Istotnym elementem instruktażowym są dwie czerwone, łukowate strzałki umieszczone przy górnej części wieszaków. Wskazują one kierunek ruchu – odchylenie tylnego elementu zaciskowego w stronę ramy okna, co sugeruje mechanizm blokowania lub dopasowania uchwytu do grubości profilu okiennego. Wieszaki są wyposażone w ruchome dźwignie umieszczone na końcach wsporników, które w tej fazie montażu pozostają w pozycji otwartej, przygotowane na przyjęcie rynny górnej żaluzji. Rysunek wykonany jest precyzyjną linią, bez cieniowania, co podkreśla jego funkcję użytkową jako elementu instrukcji serwisowej i montażowej.

W celu ustabilizowania uchwytów na ramie należy dokręcić kluczem imbusowym uchwyty w celu stabilizacji, jak pokazano na rysunku.

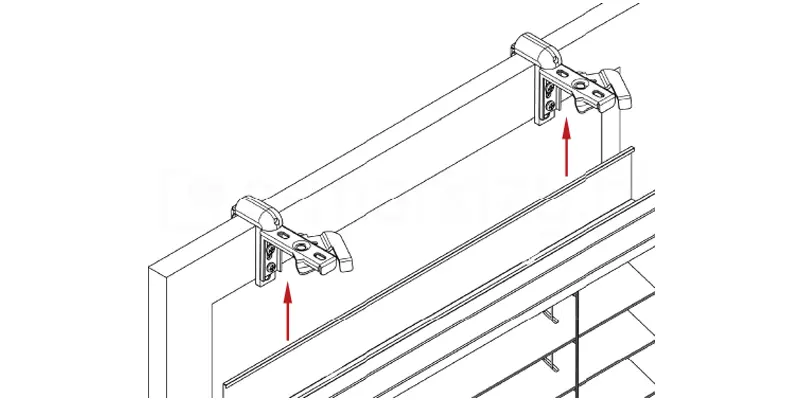

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia etap bezinwazyjnego montażu żaluzji poziomej na ramie okiennej. Na ilustracji widoczne jest skrzydło okienne, na którego górnej krawędzi zamontowane są dwa białe, plastikowe uchwyty zaciskowe wyposażone w metalowe wsporniki z dźwigniami ryglowymi. Poniżej uchwytów znajduje się górna część żaluzji z widoczną rynną górną oraz kilkoma górnymi lamelami. Dwie czerwone strzałki, skierowane pionowo w górę, wskazują precyzyjnie kierunek i sposób osadzenia rynny górnej żaluzji w zamontowanych wcześniej wspornikach. Rysunek w czytelny sposób obrazuje relację przestrzenną między systemem mocującym a konstrukcją nośną osłony okiennej, podkreślając prostotę montażu polegającą na wpięciu rynny w przygotowane gniazda.

Żaluzję mocuje się na uchwytach w pozycji otwartej, jak na rysunku.

Czarno-biały rysunek techniczny o charakterze instruktażowym przedstawia proces montażu rynny górnej żaluzji na ramie okiennej przy użyciu dedykowanych uchwytów bezinwazyjnych. Na schemacie głównym widoczny jest fragment górnego profilu okna, na którym osadzone są dwa wieszaki zaciskowe. Każdy wieszak składa się z elementu nakładanego na górną krawędź skrzydła okiennego oraz metalowej płytki montażowej z mechanizmem blokującym - uchwytu twist. Wieszaki utrzymują stalową rynnę górną o przekroju w kształcie litery U, która stanowi bazę konstrukcyjną całej żaluzji. Kluczowym elementem ilustracji jest mechanizm ryglowania uchwytu twist, który został oznaczony czerwonymi strzałkami łukowymi wskazującymi kierunek obrotu dźwigni. W dolnej, prawej części grafiki umieszczono detal w powiększeniu, zamknięty w okręgu, który pokazuje widok z góry na pojedynczy punkt mocowania. Na powiększeniu widoczna jest podłużna płytka montażowa z fasolkami (podłużnymi otworami) oraz ruchoma dźwignia dociskowa. Czerwona strzałka wewnątrz okręgu precyzyjnie instruuje użytkownika, aby przekręcić dźwignię w prawo, co powoduje zaciśnięcie zaczepu na krawędzi rynny górnej i jej stabilne unieruchomienie. Poniżej zamontowanej rynny widoczne są górne krawędzie pionowych drabinek podtrzymujących lamele żaluzji, co osadza prezentowany detal w kontekście całego produktu.

Aby zawiesić żaluzję należy zablokować uchwyty przekręcając metalowe elementy, jak pokazuje rysunek.

Bezinwazyjne mocowanie górne żaluzji drewnianej 50mm zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji

3. Mocowanie prowadzenia bocznego – mocowanie dolne inwazyjne

Mocowanie żaluzji do skrzydła okna może obejmować prowadzenie boczne, bądź żaluzja może być w wersji wolnowiszącej. Najczęściej w tym przypadku wybierane jest jednak prowadzenie boczne, które pozwala na przytrzymanie dolnej części wiszącej żaluzji blisko okna. Jest to szczególnie przydatne w przypadku okien uchylnych.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia precyzyjny proces montażu systemu napięcia linki prowadzenia bocznego żaluzji poziomych przy użyciu sprężyny amortyzującej. Ilustracja wykonana czarną, wyraźną linią na białym tle, zawiera oznaczenia literowe oraz strzałki kierunkowe definiujące kolejne kroki instalacji. W centralnej części grafiki widoczna jest pionowa linka stalowa, na którą nakładane są poszczególne komponenty: Litera „a” wraz z prostą strzałką pionową wskazuje kierunek nasuwania na linkę stożkowej sprężyny dociskowej, która ma za zadanie utrzymywać stałe napięcie systemu i amortyzować drgania. Litera „b” wraz z łukowatą strzałką skierowaną w dół pokazuje proces zakładania metalowej tulejki zaciskowej na pętlę utworzoną z górnego końca linki. Tulejka ta stanowi punkt oporu dla sprężyny. Litera „c” wraz z łukowatą strzałką przy rękojeści wkrętaka płaskiego ilustruje czynność dokręcania bocznej śruby blokującej w tulejce. Grot wkrętaka jest skierowany bezpośrednio do mechanizmu zaciskowego, co ma na celu trwałe unieruchomienie linki na wybranej wysokości. Rysunek w sposób czysty i techniczny oddaje relacje między drobnymi elementami mechanicznymi żaluzji, służąc jako przejrzysta instrukcja manualna dla montera.

W pierwszej kolejności przeciągnąć linkę przez sprężynę oraz kontrę, następnie zawinąć linkę i jej końcówkę włożyć z powrotem w kontrę Całość dokręcić małym płaskim śrubokrętem.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia kolejny etap montażu systemu prowadzenia bocznego żaluzji poziomej, polegający na wprowadzeniu mechanizmu napinającego linkę prowadzenia bocznego do wnętrza rynny górnej. Na grafice widoczny jest lewy fragment żaluzji z rynną górną o profilu otwartym (ceownik), pod którą zawieszone są lamele. Przez lamele oraz dno rynny górnej przechodzi pionowy otwór pozycjonujący. Bezpośrednio nad rynną górną, w osi otworu, znajduje się gotowy zespół napinający, składający się ze stalowej linki zakończonej pętlą z tulejką zaciskową oraz stożkowej sprężyny amortyzującej. Długa, pionowa strzałka skierowana w dół wskazuje precyzyjnie kierunek wprowadzenia tego zespołu do wnętrza rynny. Po wsunięciu, sprężyna opiera się o dno rynny, zapewniając stałe napięcie linki stabilizującej, która biegnie wzdłuż krawędzi żaluzji aż do dolnego punktu mocowania. Rysunek wykonany jest czystą, czarną linią na białym tle, co zapewnia wysoką czytelność instrukcji montażowej bez stosowania zbędnych elementów graficznych.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia dolny narożnik żaluzji poziomej i proces montażu prowadzenia bocznego. Na ilustracji widoczne są trzy poziome, lekko wygięte lamele żaluzji oraz rynna dolna o prostokątnym przekroju. Przez krawędzie lameli przechodzi pionowa żyłka prowadząca. Długa, czerwona strzałka skierowana pionowo w dół wskazuje kierunek wprowadzania żyłki przez otwór z metalowym oczkiem w rynnie dolnej. Poniżej żaluzji, na ramie okiennej, zaznaczono przerywaną, czerwoną linią prostokątny obszar, wskazujący miejsce docelowego montażu dolnego zaczepu bezinwazyjnego stabilizującego żyłkę. Rysunek w sposób precyzyjny obrazuje kolejny krok instalacji systemu, który zapewnia przyleganie osłony do szyby nawet przy uchylonym oknie.

Inwazyjne mocowanie żaluzji do skrzydła okna w przypadku prowadzenia bocznego wykonywane jest za pomocą uchwytu metalowego kątowego przykręcanego do ramy okna.

Mocowanie uchwytu kątowego w przypadku montażu żaluzji na skrzydle okna pokazuje rysunek.

Schematyczny rysunek techniczny w formie czarno-białego szkicu liniowego przedstawia proces montażu dolnego narożnika żaluzji poziomej z wykorzystaniem kątownika mocującego. Ilustracja ukazuje fragment ramy okiennej lub ściany, do której za pomocą dwóch wkrętów (oznaczonych przerywanymi liniami pomocniczymi) przykręcany jest metalowy kątownik w kształcie litery L. Pionowe ramię kątownika przylega do ramy, natomiast poziome ramię wyposażone jest w tuleję z otworem. Powyżej widoczny jest dolny narożnik żaluzji z rynną dolną pełniącą rolę obciążnika oraz ostatnią lamelą. Czerwona, pionowa strzałka skierowana w dół wskazuje kierunek wprowadzania żyłki prowadzenia bocznego, która przechodzi najpierw przez plastikową podkładkę dystansową pod rynną dolną, a następnie celuje w otwór w tulei kątownika montażowego. Rysunek precyzyjnie obrazuje metodę stabilizacji bocznej żaluzji przy dolnej krawędzi okna.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Rysunek instruktażowy w formie czarno-białego schematu technicznego przedstawia proces montażu i naciągu linki prowadzącej w żaluzji poziomej. Na grafice widoczny jest metalowy wspornik w kształcie litery L, przymocowany dwiema śrubami do pionowej powierzchni ściany lub ramy okiennej. Przez poziome ramię wspornika przechodzi pionowa linka stalowa, która na swojej długości posiada okrągłą przelotkę stabilizującą położenie względem wyżej umieszczonego profilu rynny dolnej. Kluczowym elementem instrukcji jest proces blokowania linki w kontrze znajdującej się w dolnym uchwycie przy użyciu wkrętaka, co zostało zilustrowane obrazem narzędzia oraz czerwoną, zakrzywioną strzałką wskazującą kierunek obrotu śruby dociskowej. Nad wspornikiem znajduje się czerwona strzałka z napisem „Naciągnij”, wskazująca na konieczność naprężenia linki przed jej ostatecznym zablokowaniem. W dolnej części, obok wystającego nadmiaru linki, umieszczono ikonę nożyczek połączoną przerywaną czerwoną linią z miejscem cięcia, co sugeruje odcięcie zbędnego fragmentu stalowej linki po zakończeniu regulacji. Całość ilustracji ma charakter techniczny i użytkowy, skupiając się na precyzyjnym przedstawieniu kolejnych kroków manualnych niezbędnych do poprawnej instalacji systemu prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”

4. Mocowanie prowadzenia bocznego – mocowanie dolne bezinwazyjne

Wybierając mocowanie żaluzji do skrzydła okna warto rozważyć zastosowanie prowadzenia bocznego, które pozwala na przytrzymanie dolnej części wiszącej żaluzji blisko okna. Jest to szczególnie przydatne w przypadku okien uchylnych. Jedną z opcji mocowania takiego prowadzenia jest jego bezinwazyjne zaczepienie o ramę skrzydła okna.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Dolne mocowanie żaluzji zawieszanych bezinwazyjnie z prowadzeniem bocznym rozpocząć należy od zamocowania uchwytów bezinwazyjnych linki na dole skrzydła okna, w miejscu pokazanym orientacyjnie na rysunku.

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia proces dokręcania i stabilizacji dolnego uchwytu bezinwazyjnego do prowadzenia bocznego żaluzji poziomej. Na ilustracji widoczny jest fragment ramy okiennej, do której przymocowany jest plastikowy, płaski wspornik o obłym kształcie. Powyżej uchwytu znajduje się dolna część żaluzji wraz z rynną dolną, z której wyprowadzona jest pionowa żyłka prowadząca, przechodząca przez otwór w montowanym elemencie. Kluczowym punktem schematu jest użycie klucza imbusowego, który został wprowadzony w boczny otwór uchwytu montażowego. Czerwona, łukowata strzałka wskazuje kierunek obrotu narzędzia, co służy do zablokowania i stabilizacji uchwytu na ramie okna. Rysunek w sposób czysty i precyzyjny obrazuje czynność regulacyjną, niezbędną do prawidłowego funkcjonowania systemu stabilizacji osłony okiennej.

Następnie należy przykręcić uchwyt za pomocą klucza imbusowego. Dzięki temu uchwyt zostanie ustabilizowany, jak na rysunku

Rysunek techniczny przedstawia schemat montażu dolnego punktu stabilizacji prowadzenia bocznego linkowego w uchwycie bezinwazyjnym dolnym za pomocą kontry. Na czarno-białej grafice liniowej widoczny jest dolny profil żaluzji, z którego wyprowadzona jest pionowa, stalowa linka prowadząca. Linka przechodzi przez okrągłą przelotkę umieszczoną w profilu, a następnie przez cylindryczny element zaciskowy. Obok zacisku widnieje mała śruba dociskowa typu imbus, której kierunek montażu do bocznego otworu cylindra wskazuje czerwona, przerywana linia oraz czerwona strzałka. Poniżej, na ramie okiennej zamontowany jest poziomy uchwyt bezinwazyjny z podłużnym otworem montażowym, który stanowi punkt zakotwiczenia dla całej konstrukcji. Elementy są przedstawione w rzucie izometrycznym, co pozwala precyzyjnie zrozumieć relację przestrzenną między linką, zaciskiem blokującym a dolnym uchwytem mocującym.

Linkę prowadzenia bocznego należy wprowadzić w kontrę, jak pokazano na rysunku.

Rysunek techniczny o charakterze instruktażowym przedstawia w trzech etapach (oznaczonych literami a, b, c) procedurę blokowania linki prowadzenia bocznego żaluzji poziomych, w metalowym zacisku - kontrze. Na schemacie widoczna jest pionowa, cienka linka stalowa przechodząca przez cylindryczny element mocujący o schodkowej podstawie. W etapie „a” pokazany jest zacisk z otwartym otworem bocznym, przez który przechodzi luźna linka. W centralnej części rysunku, w punkcie „b”, zilustrowano moment montażu śruby dociskowej typu imbus (bez łba). Czerwona przerywana linia wskazuje osiowe wprowadzenie śruby do otworu w zacisku, a zakrzywione czerwone strzałki obrazują ruch obrotowy narzędzia. Obok znajduje się klucz imbusowy o kształcie litery L, ustawiony końcówką roboczą w stronę śruby. Etap „c” prezentuje gotowy, skręcony moduł, w którym śruba jest całkowicie schowana wewnątrz zacisku, co powoduje trwałe unieruchomienie linki w żądanym położeniu. Całość grafiki jest czarno-białym szkicem liniowym na białym tle, skupionym wyłącznie na detalach mechanicznych i sposobie ich obsługi.

Następnie dokręcić śrubkę w kontrze kluczem imbusowym (b), jak pokazano na rysunku.

Czarno-biały rysunek techniczny w formie schematu liniowego przedstawia proces montażu dolnego punktu kotwiczenia prowadzenia bocznego żaluzji poziomej w uchwycie bezinwazyjnym. Na ilustracji widoczny jest dolny narożnik osłony okiennej, obejmujący fragment lameli oraz rynnę dolną (obciążnik). Przez otwór zabezpieczony metalową przelotką w rynnie dolnej przechodzi pionowa żyłka prowadząca. Nad rynną oraz pod nią na żyłce nawleczone są małe, okrągłe podkładki dystansowe, a pomiędzy nimi znajduje się metalowy, cylindryczny zacisk z widoczną śrubą blokującą, służący do unieruchomienia linki na żądanej wysokości. Żyłka biegnie dalej pionowo w dół, przechodząc przez otwór w płaskim, plastikowym uchwycie montażowym o zaokrąglonych krawędziach, który jest przytwierdzony do ramy okiennej. Rysunek w sposób precyzyjny obrazuje wzajemne ułożenie elementów mechanizmu naciągowego, niezbędnego do stabilizacji żaluzji przy szybie.

Wprowadzić linkę z kontrą w odpowiednim miejscu uchwytu bezinwazyjnego jak pokazano na rysunku.

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia proces montażu dolnego punktu stabilizacji prowadzenia bocznego żaluzji poziomej. Na ilustracji widoczny jest narożnik ramy okiennej, do której przymocowany jest plastikowy, płaski uchwyt bezinwazyjny o obłym kształcie. Powyżej znajduje się dolny fragment żaluzji z rynną dolną pełniącą rolę obciążnika. Kluczowym elementem grafiki jest czerwona strzałka skierowana w dół, która wskazuje kierunek wprowadzania pionowej żyłki prowadzącej do centralnego otworu w metalowej tulei zaciskowej, osadzonej na uchwycie montażowym. Żyłka przechodzi wcześniej przez małą, okrągłą podkładkę dystansową znajdującą się tuż pod rynną dolną. Rysunek wykonany jest czystą, czarną linią na białym tle, precyzyjnie obrazując sposób przygotowania systemu do naciągu i unieruchomienia osłony przy szybie, ze szczególnym uwzględnieniem poprawności przeprowadzenia żyłki lub linki przez rynnę dolną do uchwytu.

Sprawdzić umiejscowienie uchwytu bezinwazyjnego względem linki prowadzenia bocznego, nie może ona pracować pod kątem.

Oczko zamocowane w dolnej belce żaluzji powinno znaleźć się w linii prostej z kontrą zamocowaną w uchwycie beziwazyjnym. Szczegół ten pokazuje rysunek.

Usuwanie nadmiaru linki w rolecie z prowadzeniem bocznym – ważny krok montażu osłony okiennej, wpływający na estetykę i prawidłowe działanie systemu. Na zdjęciu widoczny szczegółowy moment przycinania linki po jej naciągnięciu.

Po prawidłowym ustawieniu uchwytu bezinwazyjnego oraz wyregulowaniu położenia linki odciąć jej nadmiar pod uchwytem, jak pokazano na rysunku

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”

5. Mocowanie żaluzji wolnowiszących bez prowadzenia bocznego, zaczepiane

Brak prowadzenia bocznego nie oznacza, że wolnowisząca żaluzja przy otwartym oknie będzie zwisała w dół. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). Stosuje się je dla żaluzji mocowanych w świetle szyby oraz mocowanych do ściany lub sufitu.

Rysunek techniczny przedstawiający poszczególne elementy oraz sposób montażu dolnego zaczepy rynny dolnej żaluzji poziomej, stosowanego w celu stabilizacji osłony przy ramie okna lub ścianie. Ilustracja składa się z trzech części prezentujących komponenty i gotowe złożenie. Po lewej stronie widoczny jest metalowy trzpień o cylindrycznym kształcie z wyraźnie zaznaczoną główką i przewężeniem, który montuje się w bocznej części rynny dolnej. Środkowy element to plastikowy lub metalowy uchwyt w kształcie litery L z pionowym ramieniem zakończonym półkolistym wycięciem (widełkami) oraz poziomą podstawą z dwoma otworami na wkręty. Prawa część rysunku pokazuje finalne zastosowanie mechanizmu: uchwyt jest przykręcony do ramy okiennej lub ściany za pomocą dwóch śrub, a rynna dolna żaluzji jest w nim unieruchomiona poprzez zatrzaśnięcie wystającego z jej boku trzpienia w widełkach uchwytu. Całość schematu wykonana jest w formie czarno-białej grafiki wektorowej w rzucie izometrycznym, co pozwala na dokładne zrozumienie wzajemnego dopasowania części mechanicznych.

W belce dolnej żaluzji zamocowany jest trzpień, który wczepia się w uchwyt ZRD. Uchwyt ten, widoczny na rysunku, przymocowuje się w odpowiednim miejscu ramy okna lub ściany. Wybór tego miejsca jest uwarunkowany położeniem belki dolnej po całkowitym rozwinięciu żaluzji.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

6. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz dzwonków na sznurkach.

Rysunek techniczny w rzucie izometrycznym przedstawiający finalny etap montażu górnej części żaluzji poziomej. Na schemacie widoczna jest rynna górna żaluzji, która została już osadzona w metalowych uchwytach montażowych przytwierdzonych do nadproża lub ramy okiennej. Od spodu rynny zwisają lamele żaluzji połączone pionowymi drabinkami sznurkowymi. Ilustracja wskazuje za pomocą strzałek dwa kluczowe elementy wykończeniowe: kwadratową zaślepkę boczną rynny górnej, oznaczoną literą a, którą należy wsunąć w otwarty profil boczny, oraz ozdobną maskownicę (listwę osłonową), oznaczoną literą b. Maskownica jest montowana frontalnie na rynnę górną, aby zasłonić mechanizm i uchwyty, co podkreślają strzałki wskazujące kierunek docisku do profilu. Całość rysunku wykonana jest w czarno-białej stylistyce z wyraźnym konturowaniem detali, co ułatwia identyfikację poszczególnych komponentów systemu osłonowego.

W przypadku mocowania inwazyjnego na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów (zainstalowane na osłonie) maskownicę drewnianą.

Rysunek techniczny w rzucie izometrycznym przedstawiający sposób wykończenia górnej części żaluzji poziomej drewnianej wyposażonej w dodatkowe osłony mechanizmu. Na schemacie widoczna jest zamontowana rynna górna żaluzji wraz z lamelami i drabinkami sznurkowymi. Na szczycie rynny, w miejscach mocowań, znajdują się dwa wypukłe uchwyty bezinwazyjne. Za pomocą strzałek i oznaczeń literowych wskazano montaż elementów maskujących: litera a odnosi się do kwadratowej zaślepki bocznej wsuwanej w profil rynny górnej, natomiast litera b wskazuje na podłużną listwę osłonową (maskownicę), montowaną na przedniej części konstrukcji w celu ukrycia elementów montażowych. Całość grafiki utrzymana jest w czarno-białej, czystej stylistyce instruktażowej, ułatwiającej identyfikację końcowych etapów instalacji osłony okiennej.

W przypadku mocowania bezinwazyjnego na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów lub rzepów (zainstalowane na osłonie) maskownicę drewnianą.

Rysunek techniczny w formie czarno-białego schematu liniowego przedstawia detal konstrukcyjny żaluzji drewnianych, a konkretnie sposób prowadzenia sznurków i zabezpieczenia ich końców za pomocą dzwonków. Na grafice widoczne są trzy poziome lamele żaluzji ułożone kaskadowo. Obok nich widoczne są dwa równoległe sznurki służące do podnoszenia i opuszczania żaluzji lub sterowania kątem pochylenia lameli. Centralnym elementem rysunku jest cylindryczna tuleja (drewniany dzwonek) o gładkiej powierzchni, nałożona na obie linki. Pionowa czerwona strzałka skierowana w górę wskazuje na możliwość przesuwania tego elementu wzdłuż sznurków, co pozwala na dopasowanie ich długości do potrzeb użytkownika. Rysunek wykonany jest w rzucie izometrycznym, co pozwala na dokładne zobrazowanie sposobu, mocowania dzwonków na sznurkach sterujących.

W pierwszej kolejności należy opuścić żaluzję. Na zwisające sznurki zakładamy drewniany dzwonek (2 sznurki do 1 dzwonka).

Rysunek techniczny w formie czarno-białego schematu liniowego przedstawia kolejny etap montażu żaluzji drewnianych. Na grafice widoczny jest fragment żaluzji z trzema poziomymi lamelami ułożonymi kaskadowo. Po prawej stronie żaluzji widoczne są zwisające pionowo dwa równoległe sznurki. W górnej części linek znajduje się cylindryczna, pionowa tuleja pełniącą funkcję elementu stabilizującego i łączącego. Czerwona strzałka skierowana w dół wskazuje ruch tulei nasuwanej na linki. Poniżej tulei, na wysokości najniższej widocznej lameli, zilustrowano proces wiązania linek. Czerwona, zapętlona strzałka precyzyjnie wskazuje sposób przeplatania linek w celu utworzenia węzła zabezpieczającego, który ma zapobiegać wysunięciu się linek z mechanizmu i stanowić punkt oparcia dla tulei. Rysunek wykonany jest w rzucie izometrycznym.

Zawiązujemy pod nim supeł na pożądanej wysokości. Odcinamy nadmiar sznurka, jak na rysunku.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia detale konstrukcyjne żaluzji poziomej, ze szczególnym uwzględnieniem elementu wykończeniowego systemu sterowania. Na pierwszym planie widoczny jest pionowy dzwonek do sznurków o cylindrycznym, wydłużonym kształcie, który służy jako obciążnik i uchwyt zakończenia sznurków sterujących. Przez środek dzwonka przechodzą dwa równoległe sznurki, które biegną pionowo w górę. Tło rysunku stanowią fragmenty trzech poziomych lameli żaluzji, ułożonych kaskadowo jedna pod drugą. Każda lamela ma formę płaskiej, prostokątnej listwy o wyraźnie zaznaczonej grubości i delikatnie zaokrąglonych krawędziach bocznych. Wzdłuż bocznej krawędzi lameli widoczne są pionowe elementy konstrukcyjne - drabinki sznurkowe, które przechodzą przez precyzyjnie wycięte otwory w lamelach, stabilizując ich położenie. Całość kompozycji wykonana jest w formie czarno-białego rysunku liniowego, gdzie krawędzie obiektów zaznaczono wyraźną, ciemną kreską, co podkreśla techniczny charakter ilustracji i detale montażowe osłony okiennej.

Odcinamy nadmiar sznurka, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

B. Mocowanie żaluzji do wnęki okiennej

Montaż żaluzji drewnianych bardzo często wykonywany jest we wnęce okiennej. Pozwala na całościowe zasłonięcie przestrzeni okna bez konieczności mocowania żaluzji na skrzydle lub ramie okiennej. Jest to mocowanie inwazyjne, czyli wymagające wywiercenia otworów pod uchwyty.

1. Górne mocowanie żaluzji do wnęki okiennej

Górne mocowanie żaluzji do wnęki okiennej wykonywane jest za pomocą uchwytów typu Twist. Pozwalają one na stabilne i solidne utrzymanie rynny górnej żaluzji.

Schematyczny rysunek techniczny w rzucie izometrycznym przedstawia proces montażu inwazyjnego uchwytu rynny górnej do wnęki okiennej lub sufitu. Metalowy wspornik typu twist został umieszczony na płaskiej powierzchni montażowej. Dwie pionowe, czerwone linie przerywane przechodzą przez podłużne otwory w poziomej części uchwytu, wskazując precyzyjnie punkty wprowadzenia wkrętów montażowych. Pod uchwytem widoczne są dwa wkręty z płaskimi łbami, skierowane pionowo w górę. Sam uchwyt posiada charakterystyczną, ruchomą dźwignię blokującą, która po przykręceniu elementu służy do zatrzaśnięcia i unieruchomienia rynny żaluzji. Grafika w klarowny sposób obrazuje metodę stabilnego przytwierdzania mechanizmu nośnego osłony okiennej do podłoża.

W przypadku montażu żaluzji do wnęki okiennej uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku. Czynność należy powtórzyć dla wszystkich uchwytów.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Szczegół prawidłowego zamocowania rynny górnej w uchwytach twist pokazuje rysunek.

Górne mocowanie inwazyjne żaluzji drewnianej 50mm do wnęki zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

2. Mocowanie prowadzenia bocznego – przykręcane do parapetu lub podłogi

Żaluzja pozioma drewniana 50mm może być wyposażona w prowadzenie boczne. W przypadku mocowania żaluzji do wnęki okiennej prowadzenie to może być przymocowane do powierzchni podłogi lub parapetu.

W pierwszej kolejności przeciągnąć linkę przez sprężynę oraz kontrę, następnie zawinąć linkę i jej końcówkę włożyć z powrotem w kontrę. Całość dokręcić małym płaskim śrubokrętem.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Rysunek techniczny w ujęciu izometrycznym przedstawiający szczegółowy schemat montażu dolnego mocowania linki prowadzenia bocznego żaluzji poziomej. Na ilustracji widoczny jest narożnik ramy okiennej z zaznaczeniem powierzchni listwy przyszybowej, na której umieszczono owalny element montażowy z pionową tuleją. Nad elementem znajdują się dwa małe wkręty, których kierunek mocowania do podłoża przez otwory w podstawie wskazują czerwone linie przerywane. Z górnej części rysunku, przechodząc przez otwór w lamelach żaluzji oraz okrągłą przelotkę, biegnie pionowa linka stalowa skierowana w stronę otworu w tulei mocującej, co dodatkowo akcentuje długa, pionowa czerwona strzałka wskazująca kierunek wprowadzania linki. Konstrukcja uchwytu dolnego pozwala na stabilizację żaluzji i utrzymanie jej blisko szyby, nawet przy uchylonym oknie. Całość została przygotowana w czytelnej formie instruktażowej, wykorzystującej czarne linie konturowe na białym tle.

Prowadzenie boczne przykręcane do podłogi lub parapetu w przypadku montażu do wnęki instalowane jest za pomocą uchwytu płaskiego metalowego.

W przypadku montażu na wnęce położenie mocowania prowadzenia bocznego należy wyznaczyć, obserwując położenie linki od prowadzenia bocznego przy całkowicie rozwiniętych żaluzjach.

Schematyczny rysunek techniczny w ujęciu izometrycznym przedstawia końcowy etap montażu prowadzenia bocznego żaluzji, polegający na napięciu i zablokowaniu linki stabilizującej. Na grafice widoczny jest dolny narożnik listwy okiennej, do którego przykręcony jest metalowy uchwyt dolny linki o owalnym kształcie. Uchwyt jest zamocowany do profilu okna za pomocą dwóch wkrętów. Centralnym punktem rysunku jest pionowa linka stalowa, która przechodzi przez otwór w rynnie dolnej żaluzji, a następnie trafia do tulejki zaciskowej umieszczonej w uchwycie dolnym. Na ilustracji przedstawiono użycie wkrętaka płaskiego, którego grot jest włożony w boczną śrubę dociskową tulejki. Czerwona, łukowata strzałka przy rękojeści wkrętaka wskazuje kierunek obrotu w prawo, co oznacza dokręcanie śruby w celu trwałego zablokowania napiętej linki w uchwycie. Powyżej punktu mocowania, na lince znajduje się mały, pierścieniowaty element dystansowy lub zabezpieczający. Całość rysunku wykonana jest czarną, precyzyjną linią na białym tle, co w czytelny sposób instruuje, jak prawidłowo zakończyć montaż systemu stabilizacji żaluzji, zapobiegającego jej powiewaniu przy uchylonym oknie.

Na rysunku pokazano, w których miejscach uchwyt płaski powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

3. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz dzwonków na sznurkach.

Na boki rynny zamocować plastikowe nakładki (ZRG – Zakończenie rynny górnej). Na rynnę od frontu przymocować za pomocą magnesów lub rzepów (zainstalowane na osłonie) maskownicę drewnianą.

W pierwszej kolejności należy opuścić żaluzję. Na zwisające sznurki zakładamy drewniany dzwonek (2 sznurki do 1 dzwonka).

Zawiązujemy pod nim supeł na pożądanej wysokości. Odcinamy nadmiar sznurka, jak na rysunku.

Odcinamy nadmiar sznurka, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

C. Mocowanie żaluzji do ściany

Montaż żaluzji do ściany wybierany jest wtedy, gdy żaluzja ma osłaniać przestrzeń poza wnęką okienną.

1. Górne mocowanie żaluzji do ściany

Górne mocowanie żaluzji do ściany wykonywane jest za pomocą uchwytów typu Twist. Pozwalają one na stabilne i solidne utrzymanie rynny górnej żaluzji.

W przypadku montażu żaluzji ściany uchwyt typu Twist należy zamocować wkrętami (nie dołączone do zestawu) jak na rysunku. Czynność należy powtórzyć dla wszystkich uchwytów.

Mocowanie żaluzji należy wykonać na zamocowanych do podłoża uchwytach. UWAGA – uchwyty powinny znajdować się w pozycji otwartej, jak na rysunku.

Na zakończenie należy zablokować uchwyty przekręcając metalowe elementy zgodnie z rysunkiem.

Szczegół prawidłowego zamocowania rynny górnej w uchwytach twist pokazuje rysunek.

Górne mocowanie inwazyjne żaluzji drewnianej 50mm do ściany zostało zakończone. Przejdź do kroków związanych z prowadzeniem bocznym. W przypadku jego braku – żaluzja wolnowisząca, przejdź do kroku z zakończeniem montażu żaluzji.

2. Mocowanie prowadzenia bocznego – przykręcane do ściany

Żaluzja drewniana 50mm może być wyposażona w prowadzenie boczne, które pozwala na przytrzymanie w stabilnej pozycji także dolnej części żaluzji. W przypadku mocowania żaluzji do ściany istnieją dwa alternatywne sposoby mocowania żaluzji z prowadzeniem bocznym. Jednym z nich jest prowadzenie boczne przykręcane do ściany.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane w przypadku montażu do ściany instalowane jest za pomocą uchwytu metalowego kątowego.

W przypadku montażu na ścianie lub suficie położenie mocowania prowadzenia bocznego należy wyznaczyć, obserwując położenie linki od prowadzenia bocznego przy całkowicie rozwiniętych żaluzjach.

Na rysunku pokazano, w których miejscach uchwyt kątowy powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku. Nadmiar linki należy odciąć.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

3. Mocowanie prowadzenia bocznego – przykręcane do podłogi

Żaluzja pozioma drewniana 50mm może być wyposażona w prowadzenie boczne, które pozwala na przytrzymanie w stabilnej pozycji także dolnej części żaluzji. W przypadku mocowania żaluzji do ściany istnieją dwa alternatywne sposoby mocowania żaluzji z prowadzeniem bocznym. Jednym z nich jest prowadzenie boczne przykręcane do podłogi.

Następnie linkę stalową należy przeciągnąć przez otwór w rynnie oraz wszystkie otwory w krawędziach lamel drewnianych.

Prowadzenie boczne przykręcane do podłogi w przypadku montażu do ściany instalowane jest za pomocą uchwytu płaskiego metalowego.

Na rysunku pokazano, w których miejscach uchwyt płaski powinien zostać przymocowany do podłoża, a gdzie wsunięta powinna być linka od prowadzenia bocznego.

Za pomocą śruby w kontrze oraz śrubokręta płaskiego należy naprężyć linkę w uchwycie, jak pokazano na rysunku.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

4. Mocowanie żaluzji wolnowiszących bez prowadzenia bocznego, zaczepiane

Brak prowadzenia bocznego nie oznacza, że wolnowisząca żaluzja przy otwartym oknie będzie zwisała w dół. Aby przytrzymać ją przy szybie stosuje się tak zwane zakończenie rynny dolnej (ZRD). Sposoby mocowania żaluzji za pomocą ZRD prezentuje poniższa instrukcja.

Mocowanie żaluzji zostało niemal zakończone. W dalszej kolejności należy wykonać kroki opisane w dziale „Zakończenie montażu żaluzji”.

5. Zakończenie montażu żaluzji

Po zawieszeniu żaluzji na uchwytach górnych oraz zainstalowaniu prowadzenia bocznego do wykonania zostaje tylko zamocowanie maskownicy oraz dzwonków na sznurkach.

W pierwszej kolejności należy opuścić żaluzję. Na zwisające sznurki zakładamy drewniany dzwonek (2 sznurki do 1 dzwonka).

Zawiązujemy pod nim supeł na pożądanej wysokości. Odcinamy nadmiar sznurka, jak na rysunku.

Odcinamy nadmiar sznurka, jak na rysunku.

Gratulacje! Twoja żaluzja jest już zamontowana!

Przykładowy film z montażu żaluzji

Zapraszamy także do zapoznania się z filmami poglądowymi z prezentacją sposobów montażu żaluzji na naszym kanale
