Żaluzje Fasadowe C50 – Dane Techniczne

Żaluzja fasadowa C50L Aluprof, w odróżnieniu od tradycyjnych rozwiązań na rynku, posiada pióra o zwiększonej sztywności, co pozwala na stosowanie jej zarówno wewnątrz, jak i na zewnątrz. Płynne sterowanie kątem pochyłu lameli daje możliwość swobodnej regulacji natężenia światła w zależności od indywidualnych oczekiwań, poprawiając tym samym komfort użytkowania pomieszczenia.

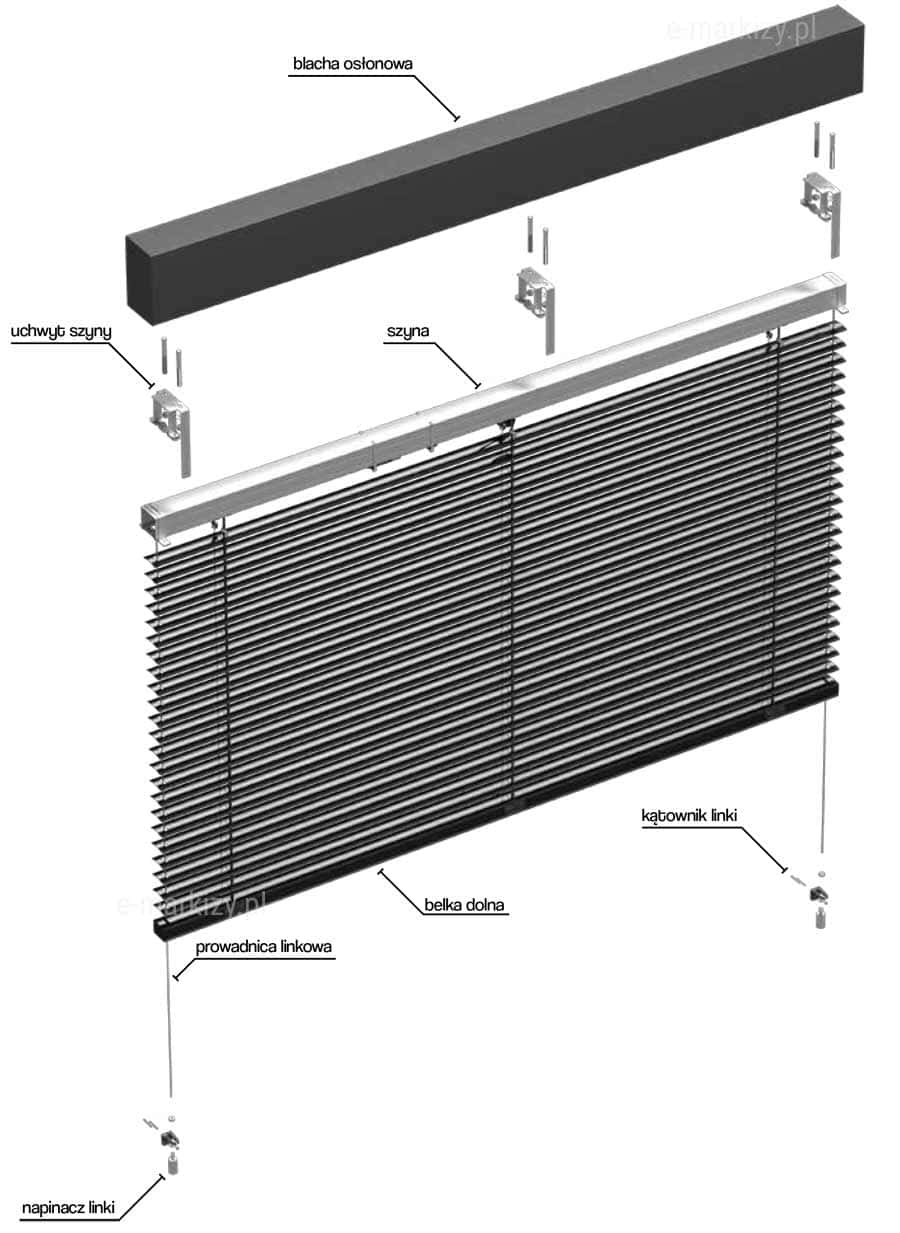

Schemat techniczny w formie eksplodowanego widoku (exploded view) prezentujący poszczególne komponenty żaluzji fasadowej C50L. Na samej górze znajduje się czarna blacha osłonowa o przekroju prostokątnym, pod którą rozmieszczono uchwyty szyny z elementami mocującymi. Poniżej widoczna jest stalowa szyna górna, z której wyprowadzony jest pancerz składający się z poziomych lameli aluminiowych. Dolna krawędź żaluzji wykończona jest belką dolną. Po obu stronach pancerza przebiegają pionowe prowadnice linkowe, które u dołu przechodzą przez kątowniki linki i są zakończone napinaczami linki. Wszystkie kluczowe elementy systemu zostały wskazane za pomocą linii pomocniczych i podpisane polską terminologią techniczną na białym tle.

Komponenty Żaluzji C50L

– uchwyt szyny
– blacha osłonowa
– szyna
– kątownik linki
– napinacz linki
– prowadnica linkowa
– belka dolna

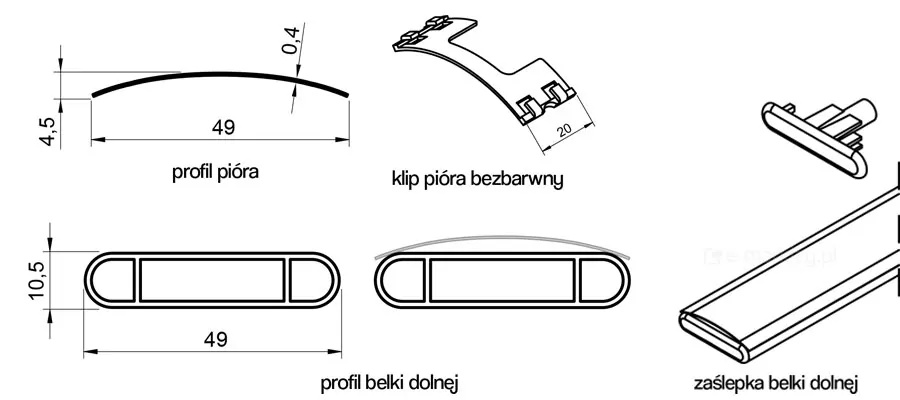

Rysunek techniczny prezentujący szczegółowe przekroje i detale konstrukcyjne elementów żaluzji C50L. W lewym górnym rogu znajduje się schemat profilu pióra o szerokości 49 mm, wysokości łuku 4,5 mm i grubości materiału 0,4 mm. Obok umieszczono wizualizację bezbarwnego klipu pióra o szerokości 20 mm. Dolna część grafiki przedstawia profil belki dolnej o szerokości 49 mm i wysokości 10,5 mm, ukazany zarówno jako schematyczny przekrój z wewnętrznymi komorami, jak i w zestawieniu z nałożonym profilem pióra. Po prawej stronie widnieje izometryczny widok zakończenia belki dolnej wraz z dopasowaną kształtem zaślepką. Wszystkie schematy są precyzyjnie zwymiarowane w milimetrach i wykonane w czarno-białej estetyce rysunku inżynieryjnego.

Profil i pióra lameli C50

– Profil pióra
– Klip pióra
– Profil belki dolnej
– Zaślepka belki dolnej

Zbliżenie lameli żaluzji fasadowej C50L z prowadzeniem linkowym. lamele w kolorze czarnym, tekstylia szare, całość widoczna na tle jasnej ściany.

Lamele w kształcie litery C o szerokości 49 mm i grubości 0,4 mm

Rodzaje blach osłonowych do żaluzji C50L

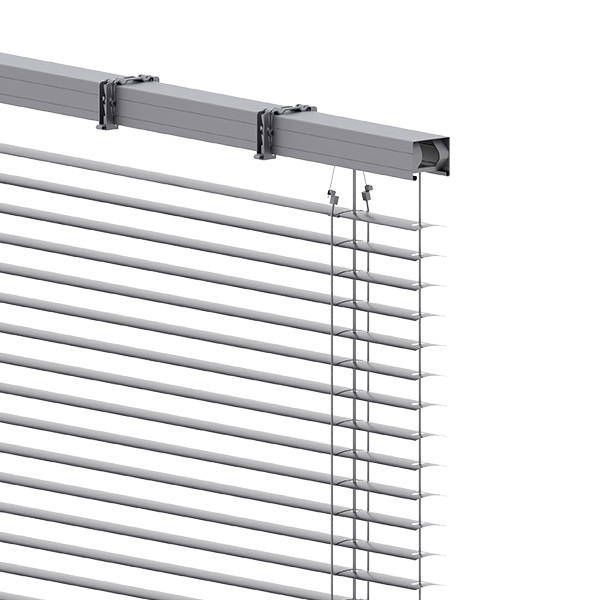

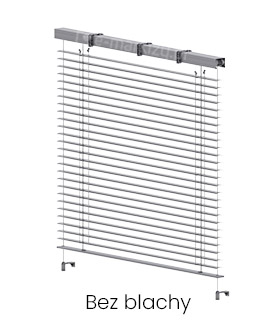

bez blachy osłonowej

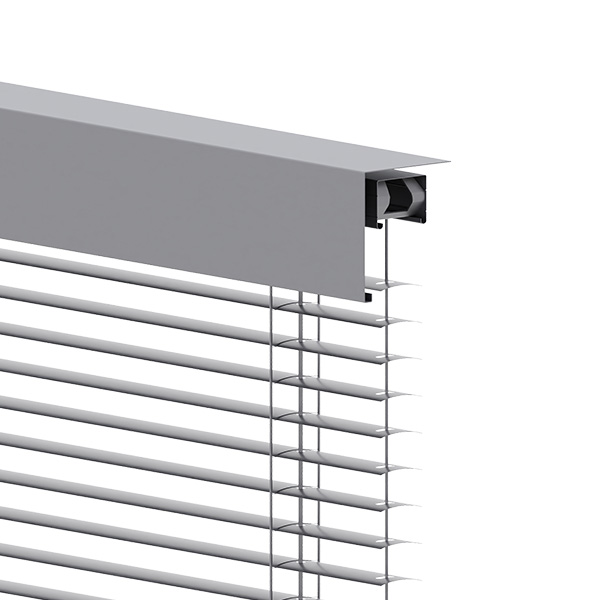

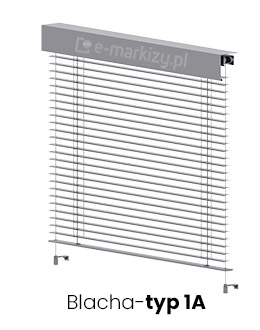

Render produktowy przedstawiający żaluzję fasadową C50L z widocznym elementem wykończeniowym opisanym jako Blacha-typ 1A. Konstrukcja w kolorze jasnoszarym składa się z górnej osłony o przekroju kątownika, która osłania szynę montażową oraz mechanizm obrotowy lameli. Poniżej osłony znajduje się pancerz złożony z poziomych, aluminiowych lameli o szerokości 50 mm, prowadzonych pionowo za pomocą bocznych linek stalowych. Linki te przechodzą przez otwory w lamelach i są zakotwiczone w dolnej części za pomocą metalowych uchwytów naciągowych z cylindrycznymi zaciskami. Całość systemu wieńczy listwa dolna o profilu dopasowanym do lameli, zapewniająca odpowiednie dociążenie pancerza. Blacha osłonowa typu 1A charakteryzuje się prostą, minimalistyczną formą, która estetycznie maskuje pakiet podciągniętych lameli od strony frontowej i górnej.

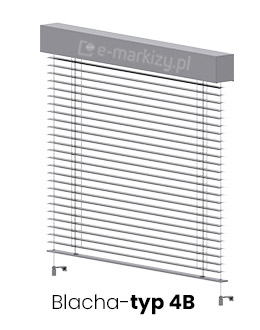

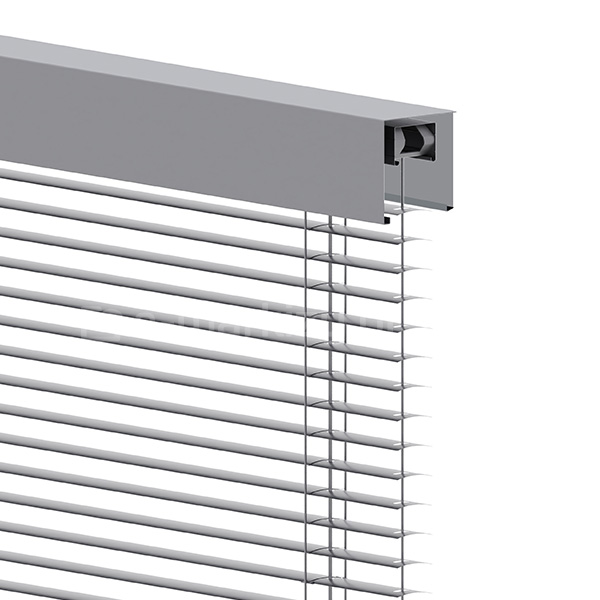

Render produktowy przedstawiający żaluzję fasadową model C50L z górną osłoną opisaną jako Blacha-typ 4B. Całość konstrukcji utrzymana jest w jasnoszarej kolorystyce i składa się z pełnej, kasetowej obudowy górnej o przekroju prostokątnym, która całkowicie zakrywa szynę montażową oraz mechanizm sterujący. Pancerz żaluzji tworzą poziome, aluminiowe lamele o szerokości 50 mm, zamocowane na tekstylnych drabinkach. System stabilizacji bocznej opiera się na cienkich prowadnicach linkowych ze stali nierdzewnej, które przechodzą przez otwory w lamelach i są przymocowane u dołu do podłoża za pomocą metalowych uchwytów naciągowych. Żaluzja kończy się u dołu listwą obciążającą, a pancerz jest w pełni rozwinięty. Blacha osłonowa typu 4B wyróżnia się zabudowaną formą z dodatkowymi bocznymi zaślepkami, co zapewnia estetyczne wykończenie i ochronę pakietu lameli po ich podniesieniu.

Żaluzje Fasadowe C50 Dane Techniczne – Blachy osłonowe

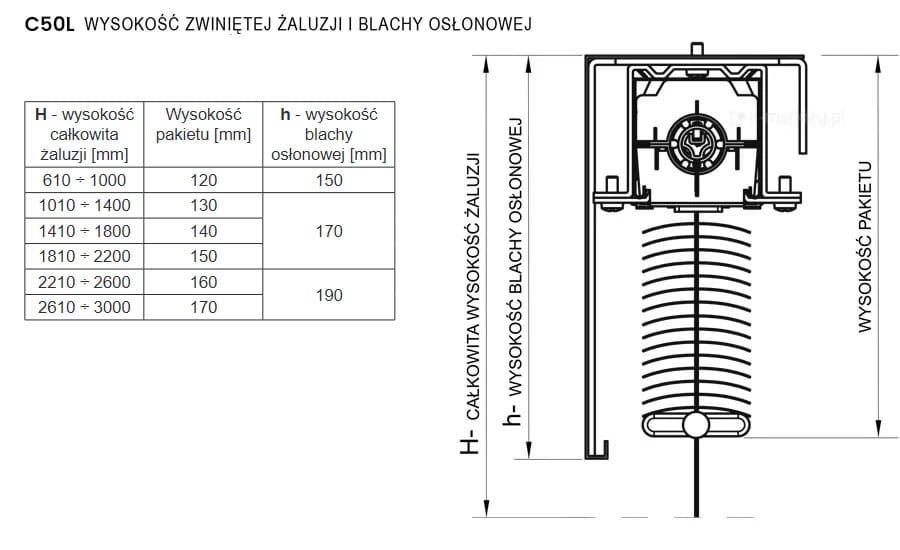

Rysunek techniczny przedstawia tabelę oraz schematyczny przekrój żaluzji fasadowej C50L, określający wysokość zwiniętego pakietu lameli oraz blachy osłonowej w zależności od wysokości całkowitej żaluzji. Tabela po lewej stronie zawiera trzy kolumny: wysokość całkowitą żaluzji (H), odpowiadającą jej wysokość pakietu w milimetrach oraz zalecaną wysokość blachy osłonowej (h). Wartości wysokości pakietu rosną skokowo od 120 mm dla żaluzji o wysokości do 1000 mm, aż do 170 mm przy wysokości całkowitej wynoszącej 3000 mm. Wysokość blachy osłonowej (h) przyjmuje wartości 150 mm, 170 mm lub 190 mm. Po prawej stronie znajduje się rysunek detalu w przekroju bocznym, który ilustruje rynnę górną z mechanizmem ukrytą pod maskownicą typu C, zebrany pakiet lameli z belką dolną oraz pionowe linie wymiarowe wskazujące parametry H, h oraz wysokość pakietu. Całość opracowana jest w formie czarnego schematu na białym tle, co precyzyjnie wyjaśnia relacje między gabarytami konstrukcji a przestrzenią zajmowaną przez podciągniętą żaluzję.

Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 120 do 170mm)

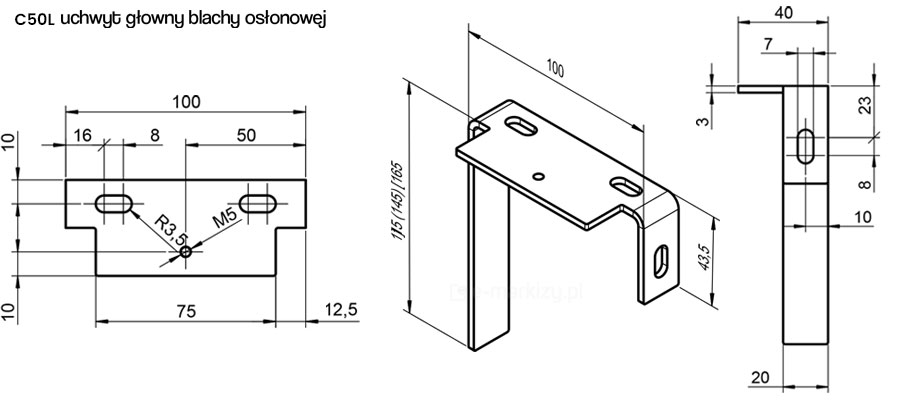

Uchwyt główny blachy osłonowej

Szczegółowe wymiary uchwytu głównego blachy osłonowej

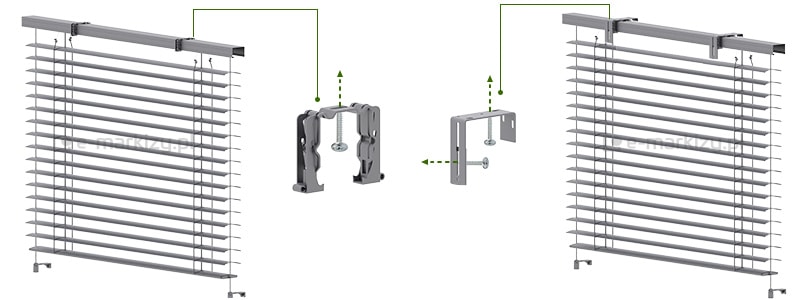

Grafika techniczna przedstawia dwa warianty montażu żaluzji fasadowej C50 bez zastosowania blachy osłonowej, prezentując sposób mocowania szyny górnej do podłoża. Po lewej stronie ukazano żaluzję z otwartą szyną górną, zamocowaną za pomocą uchwytów sprężystych, których szczegółowy widok z naniesioną śrubą montażową i strzałką kierunkową znajduje się w centralnej części grafiki. Po prawej stronie przedstawiono analogiczny system żaluzjowy, w którym do montażu wykorzystano metalowe uchwyty kątowe, również wyszczególnione na osobnym schemacie z zaznaczonymi osiami mocowania. Oba warianty żaluzji są w kolorze jasnoszarym i posiadają pancerz z lameli o szerokości 50 mm, prowadzonych na stalowych linkach bocznych z dolnymi uchwytami naciągowymi. Ilustracja w sposób przejrzysty obrazuje różnice w elementach nośnych oraz kierunki wprowadzania wkrętów montażowych dla obu typów wsporników.

Montaż żaluzji bez blachy osłonowej

– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie standardowym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie standardowym mocowanym do uchwytu głównego blachy osłonowej

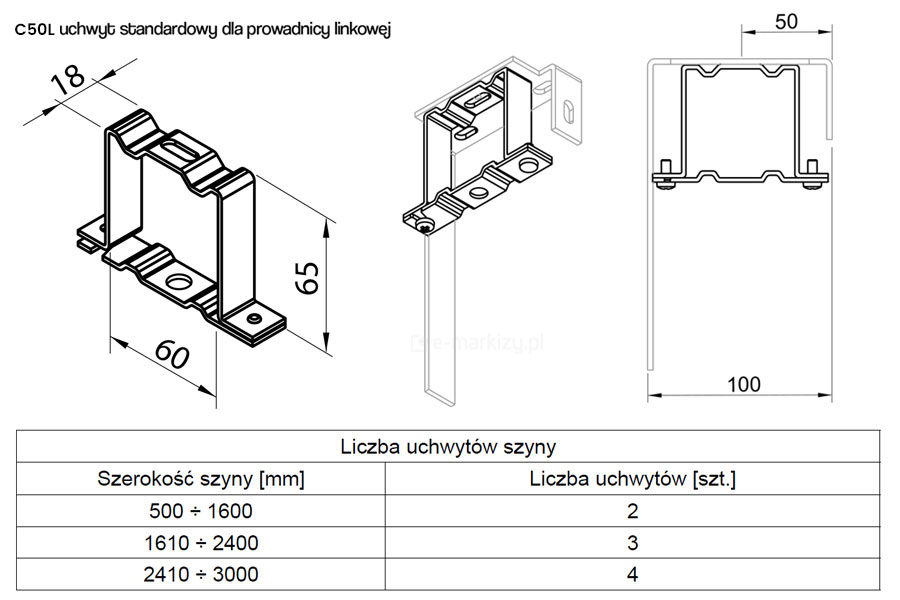

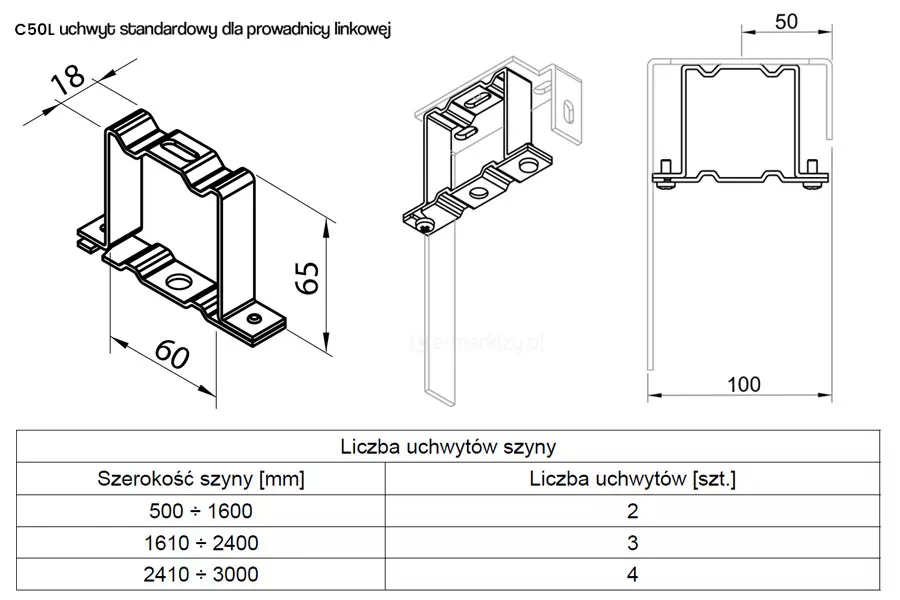

Rysunek techniczny przedstawia uchwyt standardowy dla prowadnicy linkowej żaluzji fasadowej C50L, ukazany w trzech rzutach oraz uzupełniony tabelą doboru ilościowego. Pierwszy rzut izometryczny prezentuje metalowy wspornik o profilu w kształcie odwróconej litery U z przetłoczeniami wzmacniającymi na górnej powierzchni, o szerokości całkowitej 60 mm, wysokości 65 mm oraz głębokości górnej części wynoszącej 18 mm. Środkowy rysunek pokazuje sposób osadzenia uchwytu wewnątrz szyny żaluzji wraz z widocznym otworem montażowym, natomiast rzut z prawej strony ilustruje przekrój poprzeczny mechanizmu, wskazując szerokość wewnętrzną elementu wynoszącą 50 mm oraz całkowitą szerokość obudowy równą 100 mm. Dolna część grafiki zawiera tabelę pod tytułem Liczba uchwytów szyny, która określa zapotrzebowanie na te elementy w zależności od szerokości szyny w milimetrach: dla wymiarów od 500 do 1600 mm zalecane są 2 uchwyty, dla zakresu 1610–2400 mm należy zastosować 3 sztuki, natomiast przy szerokości od 2410 do 3000 mm wymagane są 4 uchwyty.

Uchwyt szyny głównej żaluzji

Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy (opcjonalnie może być użyty uchwyt sprężysty).

Standardowy uchwyt używany jest przy sterowaniu ręcznym.

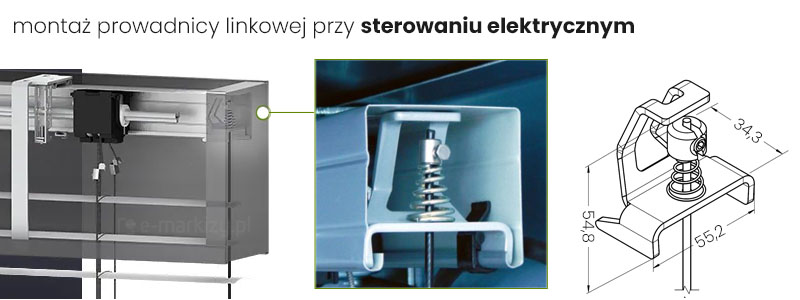

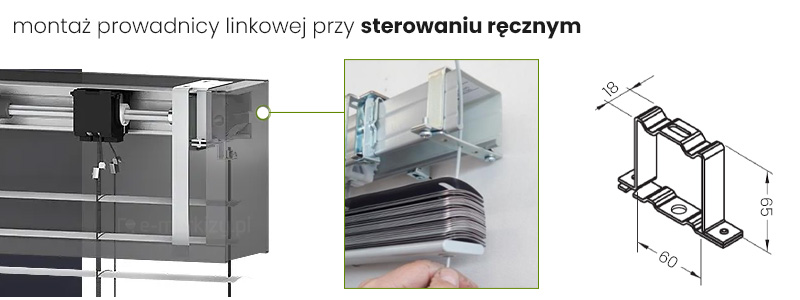

Montaż prowadnicy linkowej C50L

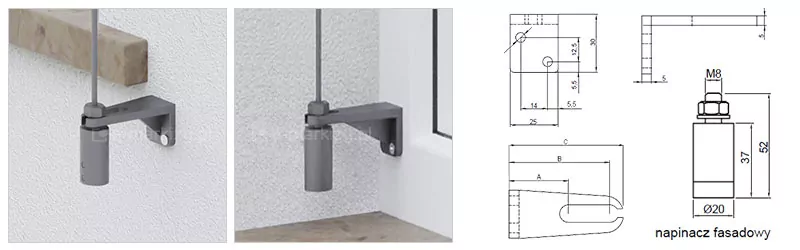

Grafika techniczna przedstawia zestawienie zdjęć produktowych oraz rysunków wykonawczych dolnego systemu naciągu linki dla żaluzji fasadowej model C80L. W lewej części znajdują się dwie fotografie ukazujące stalowy uchwyt montażowy w kolorze antracytowym; pierwsze zdjęcie obrazuje montaż do elewacji budynku poniżej linii parapetu, drugie zaś montaż bezpośrednio do ramy okiennej we wnęce. Uchwyt ma formę wysięgnika z otworem fasolkowym, w którym osadzony jest cylindryczny napinacz fasadowy stabilizujący pionową linkę prowadzącą pancerz. Prawa część grafiki zawiera szczegółowe rysunki techniczne z wymiarowaniem w milimetrach. Górny schemat pokazuje rzut z góry uchwytu o szerokości 25 mm i długości całkowitej zależnej od wybranego wariantu (oznaczenia A, B, C), z zaznaczonym rozstawem otworów montażowych. Poniżej znajduje się rysunek boczny napinacza fasadowego o średnicy 20 mm i wysokości całkowitej 52 mm, zwieńczonego śrubą regulacyjną M8 z nakrętką kontrującą. Całość opracowana jest w profesjonalnej formie dokumentacji technicznej na białym tle, służącej do poprawnego doboru dystansu prowadzenia żaluzji od płaszczyzny okna.

System mocowania linki – kątownik napinający

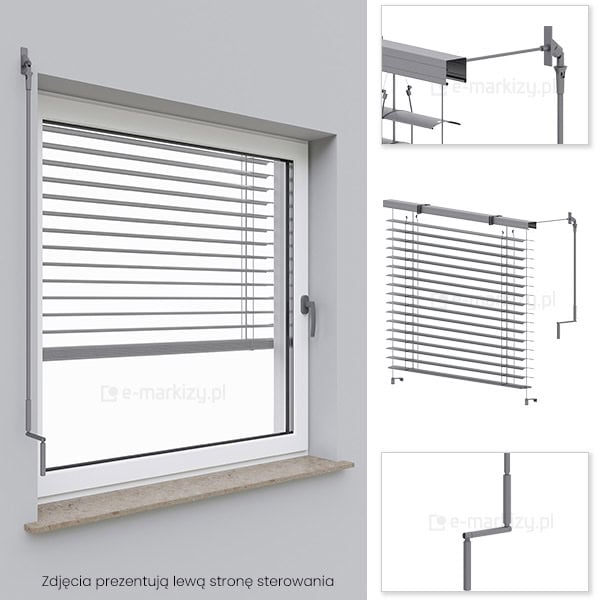

Grafika przedstawia zestawienie czterech wizualizacji prezentujących mechanizm sterowania korbowego żaluzji fasadowej C80L montowanej w świetle okna. Główne zdjęcie ukazuje żaluzję zamontowaną na białym oknie z zewnętrznym parapetem kamiennym, gdzie po lewej stronie ramy okiennej umieszczono pionowy drążek korby z przegubem, umożliwiający manualną obsługę osłony. Po prawej stronie znajdują się trzy mniejsze okna szczegółowe na białym tle. Górny detal pokazuje mechanizm przeniesienia napędu z drążka do wnętrza rynny górnej żaluzji za pomocą trzpienia i przegubu. Środkowa wizualizacja prezentuje całą konstrukcję żaluzji bez obudowy, ukazując rynnę górną typu otwartego, lamele o szerokości 80 mm prowadzone na linkach stalowych oraz pełny układ korbowy z uchwytem. Dolny detal to zbliżenie na ergonomiczną rączkę korby o gładkiej powierzchni, służącą do obracania mechanizmem. System charakteryzuje się srebrną kolorystyką elementów konstrukcyjnych, a lamele są ustawione w pozycji lekko otwartej, wpuszczając światło do pomieszczenia.

Sterowanie żaluzjami ręcznymi

Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.

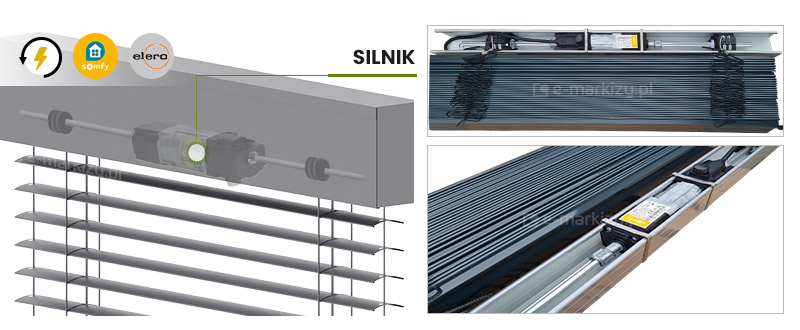

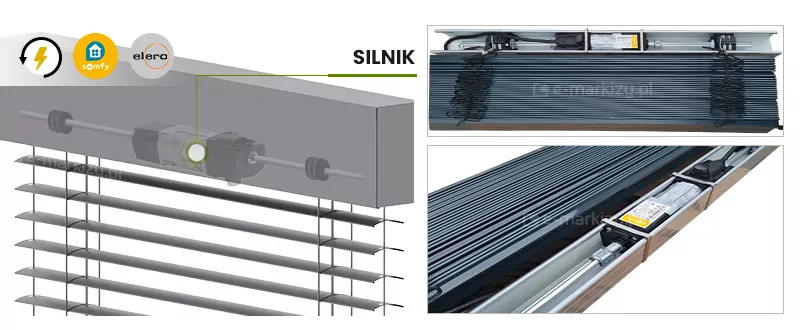

Grafika instruktażowa przedstawia system napędu elektrycznego do żaluzji fasadowej C80L wraz z logotypami producentów automatyki: Somfy oraz Elero. Po lewej stronie znajduje się wizualizacja żaluzji z przezroczystą maskownicą, przez którą widać centralnie umieszczony silnik tubowy połączony z wałkiem napędowym. Po prawej stronie umieszczono dwa zdjęcia rzeczywiste: górne pokazuje widok z góry na rynnę górną z zamontowanym silnikiem oraz ułożone poniżej pakiety drabinek sznurkowych, natomiast dolne zdjęcie to zbliżenie na silnik Somfy osadzony w stalowej szynie, połączony z wałkiem za pomocą metalowych trzpieni. Silnik jest wyposażony w czarny przewód zasilający, a cała konstrukcja napędowa jest zintegrowana z górnym profilem żaluzji, co umożliwia zautomatyzowane podnoszenie, opuszczanie oraz regulację kąta nachylenia lameli.

Sterowanie żaluzjami elektrycznymi

Żaluzja fasadowa z napędem elektrycznym jest kontrolowana bezprzewodowo lub bezprzewodowo. Kabel zasilający od silnika jest wyprowadzony 2 m na zewnątrz i znajduje się w przybliżeniu na środku systemu, można go dowolnie łączyć z prawą lub lewą stroną żaluzji.

Żaluzje fasadowe C50L

Zastosowanie:
Żaluzje C50L są przeznaczone do użytku zarówno na zewnątrz, jak i wewnątrz budynków mieszkalnych i biurowych.

Właściwości produktu:

Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach oraz wewnątrz.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Obudowa szyny głównej poprzez blachy osłonowe w 2 typach (1A lub 4B), w tym do montażu podtynkowego,
Opcja tworzenia dowolnej ilości modułów,
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Płaska konstrukcja lameli pozwala na zmniejszenie łącznej wysokości pakietu
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP 54. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na
każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy
założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny lub ręczny (korbowy).
Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE – Żaluzje C50L – Dane techniczne
Maksymalna szerokość: 3 m (2,4 m – na zewnątrz)
Maksymalna wysokość: 3 m (2,4 m – na zewnątrz)
Szerokość listew: 49 mm
Wysokość listew: 4,5 mm
Grubość lameli: 0,4 mm
Wysokość blach osłonowych: 120, 150, 170 mm
Szerokość pokrywy: 102 mm

Napęd elektryczny, parametry silnika:

Temperatura pracy od -10 ° C do + 40 ° C
Napięcie zasilania 230 V ~ 50 Hz
Moc od 93 W do 115 W (w zależności od typu silnika)
Pobór mocy od 0,4 A do 0,5 A (w zależności od typu silnika)
Klasa ochrony IP 44, IP54
Ciągły czas pracy od 5 do 6 minut (w zależności od typu silnika)
Moment obrotowy 6 Nm
Prędkość obrotowa od 24 obr / min do 26 obr / min (w zależności od typu silnika)

Napęd ręczny, korba:
Długość: 2/3 wysokości systemu
Kolor konstrukcji: RAL,FSM
Zastosowanie: zewnętrzna lub wewnętrzna

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –

Deklaracja wykonania: 78 / ŻF / 2016
Klasa odporności na obciążenie wiatrem 0 (< 75 Pa)

Strona dotyczy żaluzji C50L firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Blacha osłonowa nie jest opcją wymaganą. Możliwy jest montaż żaluzji bez blach osłonowych. W takim wypadku montowana jest bezpośrednio do sufitu lub – za pomocą dodatkowych uchwytów głównych – do ściany lub sufitu. Więcej informacji można znaleźć w konfiguratorze lub na stronie z danymi technicznymi produktu.
