Żaluzje Fasadowe C80L Dane Techniczne
Żaluzja C80L – to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą. Lamele umieszczone są na prowadnicach linkowych.
Zobacz informacje o uchwytach prowadnic
Zobacz informacje o blachach osłonowych

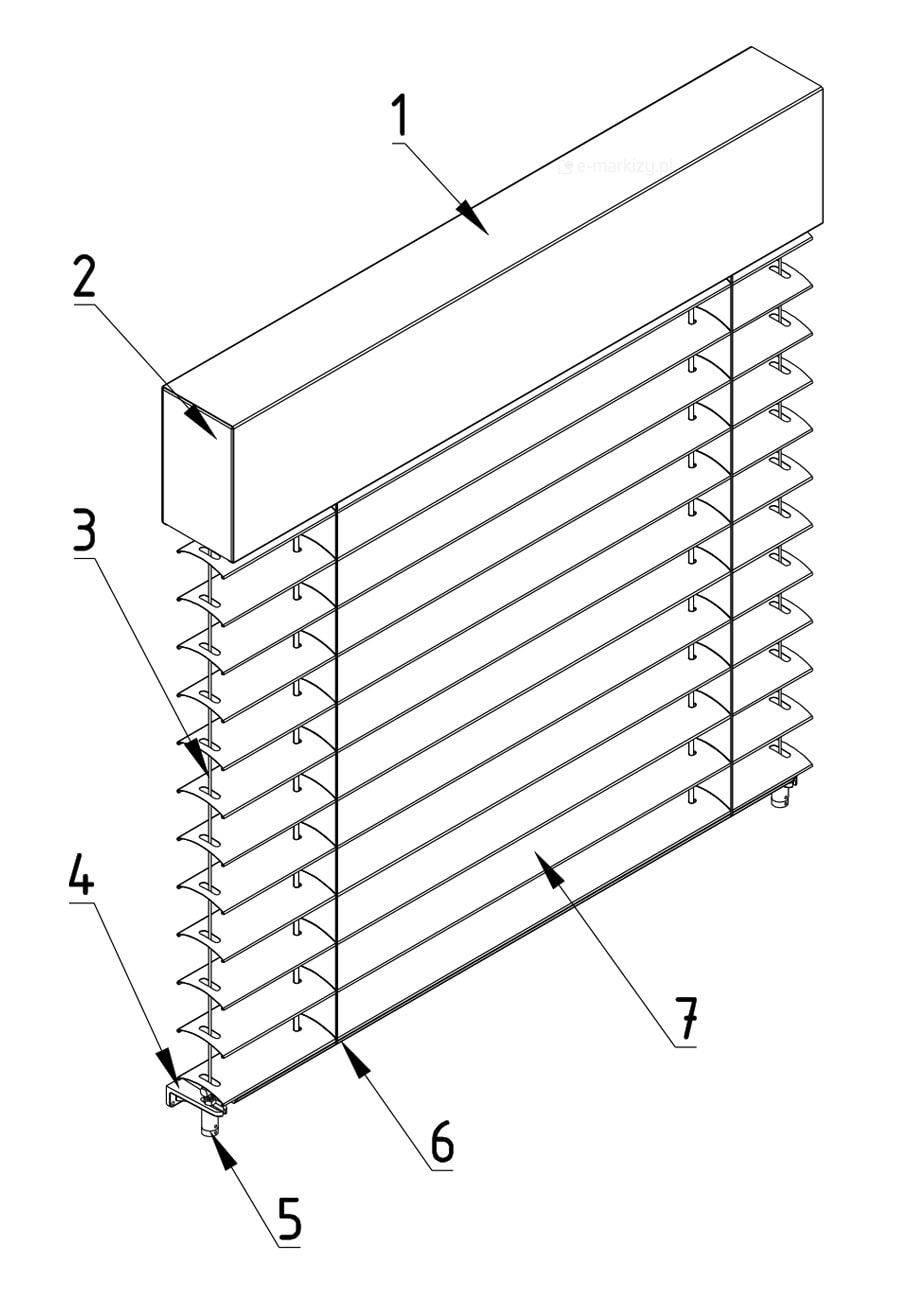

Żaluzja Fasadowa C80L – Komponenty
1. Zespół blachy osłonowej
2. Pokrywa boczna blachy osłonowej
3. Prowadnica linkowa
4. Mocowanie napinacza przyściennego
5. Napinacz prowadnicy linkowej (przyścienny)
6. Belka dolna C80
7. Pióro C80
Profil i pióra lameli C80
– Profil pióra
– Profil belki dolnej
– Zaślepka belki dolnej
* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.
Żaluzje Fasadowe C80L Dane Techniczne – Rodzaje blach osłonowych do żaluzji C80L
Wysokość zwiniętej żaluzji i blachy osłonowej
H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 190 do 440mm)
Uchwyty Blachy osłonowej
– Uchwyty pomocnicze 125-390mm
– Uchwyt główny blachy
– Uchwyt główny regulowany blachy

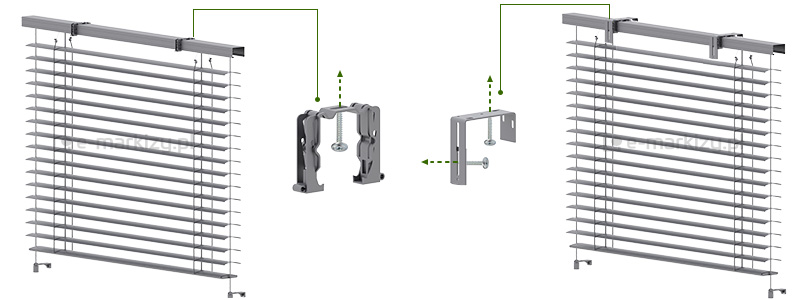

Montaż żaluzji bez blachy osłonowej
– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie standardowym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie standardowym mocowanym do uchwytu głównego blachy osłonowej

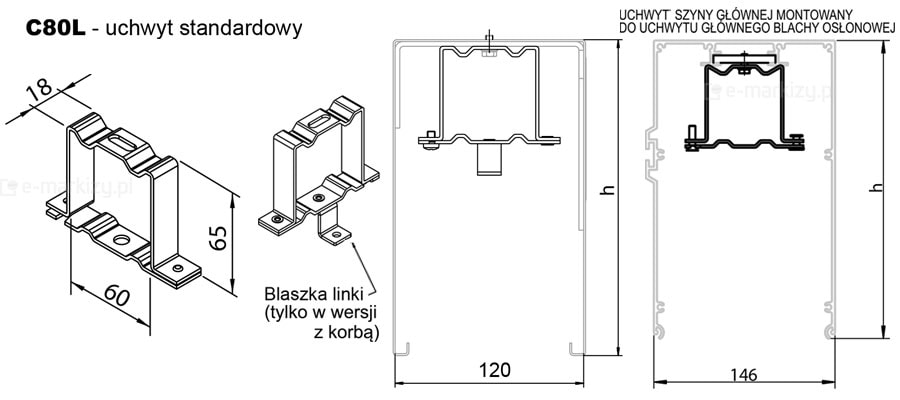

Uchwyt szyny głównej żaluzji
Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy (opcjonalnie może być użyty uchwyt sprężysty)
System mocowania linki – kątownik napinający
Żaluzje Fasadowe C80L Dane Techniczne – Sterowanie żaluzjami ręcznymi
Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.
Żaluzje Fasadowe C80L Dane Techniczne – Sterowanie żaluzjami elektrycznymi
Żaluzją sterujemy przewodowo lub bezprzewodowo za pomocą napędu elektrycznego. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.
Żaluzja C80L Selt
Zastosowanie:
System żaluzji fasadowych C80 L przeznaczony do zewnętrznego zaciemnienia otworów okiennych, fasad i innych dużych przeszkleń.
Charakterystyka wyrobu:
- Przeznaczone do montażu na otworach okiennych.
- Ograniczają dostęp światła słonecznego do pomieszczenia.
- Zwiększają udział światła rozproszonego w pomieszczeniu.
- Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
- Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
- Ograniczają przenikanie hałasu do wnętrza budynku.
- Nie wydzielają toksycznych substancji w trakcie eksploatacji.
- Emisja hałasu przez wyrób z napędem elektromechanicznym jest mniejsza lub równa 58 dBA.
- Silniki posiadają stopień ochrony obudowy IP 44.
- Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
- Ruch w górę i dół oraz obrót lameli odbywa się za pomocą napędu elektrycznego lub ręcznie z użyciem korby.
- Napęd elektryczny może być sterowany za pomocą przełącznika manualnego lub zdalnie
- Płynne sterowanie kątem pochyłu lameli umożliwiające swobodną regulację natężenia światła.
- Lamele w kształcie litery C z zawiniętymi brzegami zapewniającymi dodatkową wytrzymałość.
- Zawinięte otwory w lamelach chroniące tasiemki przed przetarciem.
- Sworznie ze stopu cynku i aluminium.
- Elementy tekstylne z poliestru wzmocnione podwójnie aramidem, utrwalane termicznie, odporne na rozciąganie,
przecieranie i oddziaływanie promieni UV. - Konstrukcja lakierowana proszkowo.
- Możliwość zabudowy podtynkowej.
Żaluzje Fasadowe C80L Dane Techniczne
PARAMETRY TECHNICZNE
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Szerokość lameli: 80 mm
Wysokość lameli: 12,4 mm
Grubość lameli: 0,4 mm
Wysokość blach osłonowych: 200, 250, 300, 340, 390, 440 mm
Szerokość blach osłonowych: 128 mm
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 90 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -25°C do + 70°C
Napęd ręczny: Korba:
Długość: 2/3 systemu
Kolor konstrukcji RAL
Zastosowanie Zewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –
Odporność na obciążenie wiatrem 1 klasa (50Pa)
Strona dotyczy żaluzji fasadowej C80L firmy Selt wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
