Żaluzje pionowe Dane Techniczne

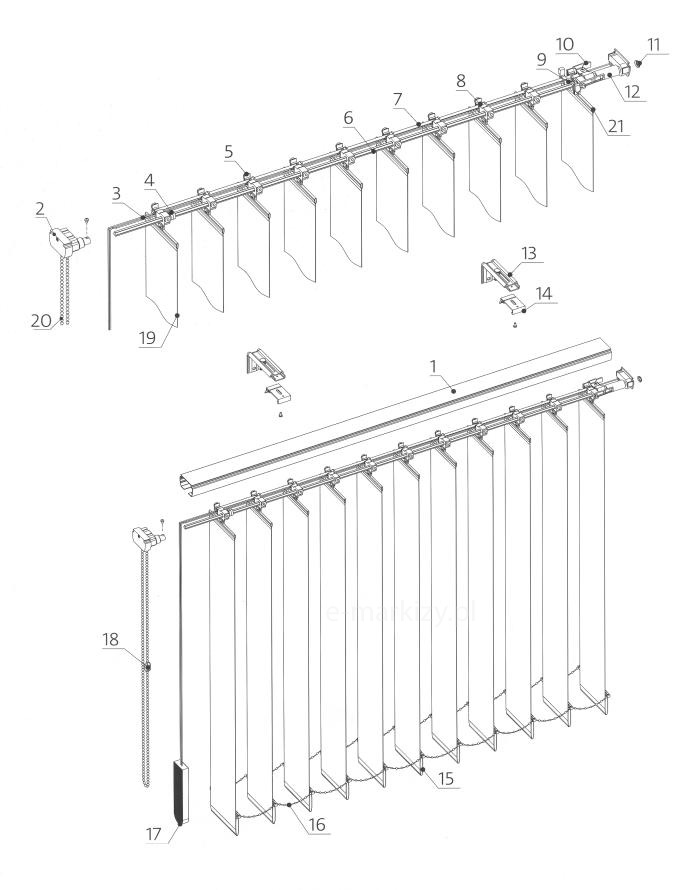

Szczegółowy schemat techniczny w formie rysunku złożeniowego, prezentujący budowę i wszystkie komponenty, z których składają się żaluzje pionowe. Grafika na białym tle przedstawia dwa widoki systemu: górny, ukazujący mechanizm jezdny oraz dolny, prezentujący kompletny produkt z pełną długością lamel. Poszczególne części zostały ponumerowane od 1 do 21, co pozwala na identyfikację każdego elementu. Na schemacie widoczna jest karnisz (rynna górna), oznaczona cyfrą 1. Wewnątrz karnisza mieszczą się kolejno, pod cyfrą 2. mechanizm operacyjny, cyfrą 3. sznurek, cyfrą 4. klip na pręt „c”, cyfrą 5. goniec oraz cyfrą 6. pręt. Dodatkowe elementy sterowania żaluzjami oznaczone został cyframi od 7 do 12. Górnym komponentem jest także wysięgnik ścienny (cyfra 13) oraz klip metalowy do mocowania (cyfra 14). Pozostałe oznaczenia znajdują się w dolnej części żaluzji pionowej. Kolejno oznaczone zostały: 15. obciążnik lamel-pasów tkaniny, 16. łańcuszek dolny, 17. obciążnik sznurka, 18. łącznik sznurka, 19. materiał żaluzji vertikal, 20. łańcuszek operacyjny oraz 21. wieszak lamel-pasów tkaniny. Całość stanowi profesjonalną dokumentację techniczną ułatwiającą zrozumienie działania i montażu żaluzji pionowych.

Komponenty żaluzji vertikal

1. rynna żaluzji
2. mechanizm operacyjny
3. sznurek
4. klip na pręt „c”
5. goniec
6. pręt
7. dystans
8. korektor
9. podpora magnetyczna
10. goniec wiodący
11. metalowa gwiazdka
12. dystans końcowy
13. wysięgnik
14. metalowy klip
15. obciążnik lamel-pasów tkaniny
16. łańcuszek dolny
17. obciążnik sznurka
18. łącznik sznurka
19. materiał żaluzji vertikal
20. łańcuszek operacyjny
21. wieszak lamel-pasów tkaniny

Vertikal – szerokości rękawów

Zdjęcie produktowe przedstawiające fragment górnej części lameli żaluzji pionowej, wykonanej z jasnej tkaniny o pionowej strukturze materiału. Na fotografii widoczny jest sposób wykończenia górnej krawędzi tkaniny, która jest zawinięta i przeszyta, tworząc tunel na wieszak. Z górnej części tunelu wystaje niewielki, przezroczysty element montażowy służący do zawieszenia lameli na szynie. Po prawej stronie zdjęcia umieszczono zieloną, dwustronną strzałkę pionową z opisem 15 mm, która precyzyjnie wskazuje wysokość wykonanego zakładu tkaniny. Tło grafiki jest białe i jednolite, co pozwala skupić uwagę na szczegółach technicznych wykończenia osłony okiennej.
A. Szerokość przeszycia na wieszak pasa tkaniny

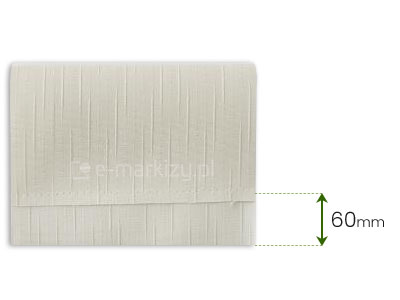

Próbka materiału wykorzystywanego na żaluzje pionowe w kolorze kremowym lub bardzo jasnym beżu o wyraźnej, pionowej strukturze. Powierzchnia tkaniny charakteryzuje się gęstymi, nieregularnymi żłobieniami przypominającymi strukturę kory drzewa lub deszczu, które przebiegają pionowo wzdłuż tkaniny. Na zdjęciu przedstawiono fragment materiału z nałożoną na dole drugą warstwą, co pozwala zobrazować przestrzeń kieszeni na obciążnik dolny. Po prawej stronie grafiki znajduje się techniczne oznaczenie szerokości tej przestrzeni, wskazane za pomocą zielonej, dwustronnej strzałki oraz napisu 60mm, co określa wymiar wysokości kieszeni na obciążnik dolny. Całość zaprezentowana jest na czystym, białym tle, podkreślającym fakturę i delikatny odcień oferowanego produktu.
B. Szerokość przeszycia na obciążnik dolny tkaniny

Pasy tkaniny żaluzji przeszywane są żyłką:
A. Rękaw na wieszak tkaniny: 15mm
B. Rękaw na obciążnik dolny tkaniny: 60mm

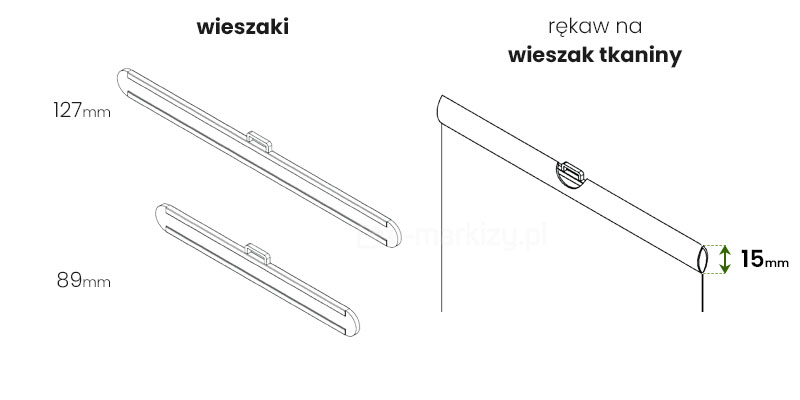

Rysunek techniczny na białym tle, przedstawiający górne elementy montażowe tkaniny żaluzji pionowej, podzielony na dwie sekcje informacyjne. Po lewej stronie, pod nagłówkiem wieszaki, widoczne są dwa plastikowe, podłużne elementy w kolorze białym, służące do zawieszania lameli na szynie. Szerszy wieszak opisany jest wymiarem 127mm, natomiast węższy wartością 89mm, co odpowiada standardowym szerokościom, jakie przyjmują żaluzje pionowe. Każdy wieszak posiada na środku wypukły zaczep umożliwiający wpięcie w mechanizm jezdny. Prawa strona grafiki, zatytułowana rękaw na wieszak tkaniny, obrazuje sposób umieszczenia wieszaka w górnej części materiału. Tkanina jest zawinięta i przeszyta, tworząc tunel, w którym znajduje się biały element montażowy. Widoczny jest otwór w materiale, przez który wystaje środkowy zaczep wieszaka. Dodatkowo, po prawej stronie naniesiono wymiarowanie techniczne wskazujące, że wysokość zagięcia materiału tworzącego rękaw wynosi 15mm, co zaznaczono zieloną dwustronną strzałką i czarnym napisem. Całość stanowi przejrzystą instrukcję wymiarową komponentów górnego wykończenia osłony okiennej.
A. Wieszak pasa tkaniny

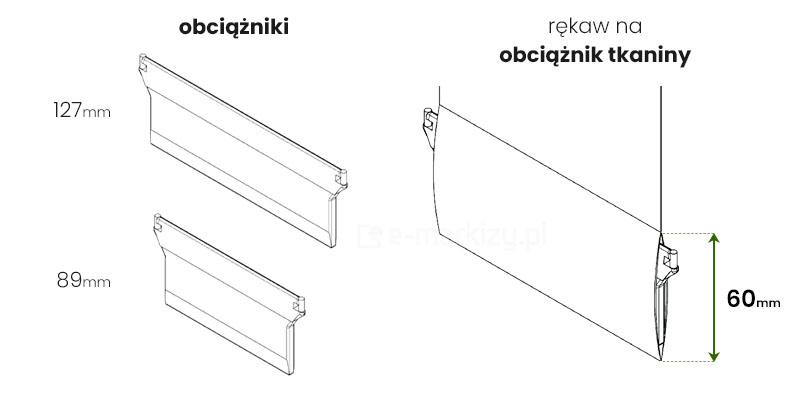

Rysunek techniczny przedstawiający elementy wykończeniowe żaluzji pionowych (verticali), a konkretnie dwa rodzaje obciążników oraz sposób ich montażu w tkaninie. Grafika składa się z dwóch sekcji opisanych czarnym drukiem na białym tle. Po lewej stronie, pod nagłówkiem „obciążniki”, widoczne są dwa modele obciążników dolnych w rzucie izometrycznym. Szerszy obciążnik, opisany wartością 127 mm, oraz węższy, opisany wartością 89 mm, mają charakterystyczne wypustki (uszka) po bokach służące do wpinania łańcuszka dolnego. Obie formy są płaskimi, prostokątnymi elementami o profilowanym dole, które wkłada się w dolną kieszeń lamel żaluzji pionowej. Po prawej stronie, pod nagłówkiem „rękaw na obciążnik tkaniny”, znajduje się schematyczny rysunek złożeniowy. Przedstawia on pionowy pas tkaniny z zaszytym na dole tunelem, wewnątrz którego umieszczony jest obciążnik. Z boku widoczny jest przekrój pionowy tego elementu. Zielona, dwustronna strzałka z opisem 60 mm wskazuje wysokość tunelu (rękawa), liczoną od dolnej krawędzi tkaniny do górnej linii przeszycia. Całość rysunku wykonana jest za pomocą czarnych linii konturowych, precyzyjnie obrazując parametry techniczne niezbędne do prawidłowego przygotowania materiału żaluzji pionowych.
B. Obciążnik pasa tkaniny

Żaluzje pionowe Dane Techniczne

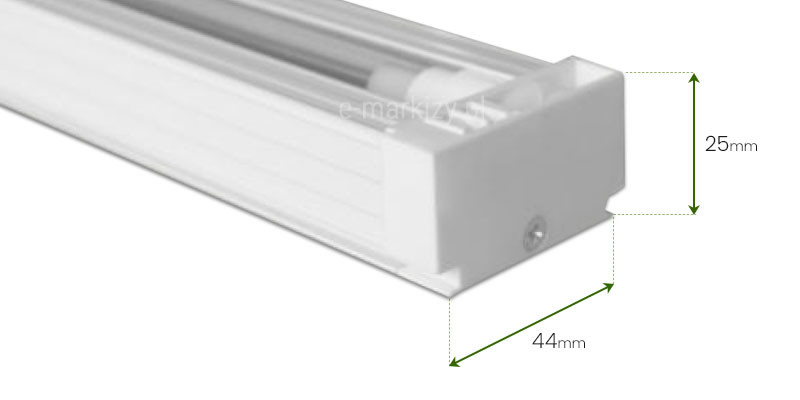

Zdjęcie techniczne przedstawiające profil aluminiowy stanowiący główną szynę montażową (karnisz), na której opierają się żaluzje pionowe. Biała szyna o gładkiej powierzchni ukazana jest w perspektywie, co pozwala na dokładne zobaczenie jej przekroju poprzecznego oraz zakończenia boczną zaślepką z tworzywa sztucznego. Na grafice naniesiono precyzyjne wymiary zewnętrzne profilu za pomocą zielonych strzałek pomocniczych i czarnych napisów. Wysokość szyny wynosi 25mm, natomiast jej szerokość to 44mm. Wewnątrz profilu widoczne są fragmenty mechanizmu sterującego, w tym aluminiowy trzpień odpowiedzialny za obracanie lamelami. Całość prezentuje kompaktową i estetyczną budowę górnego elementu konstrukcyjnego systemu, jakim są żaluzje pionowe, na tle czystej bieli.

Rynna żaluzji vertikal

Wymiary rynny: 44 x 25 mm

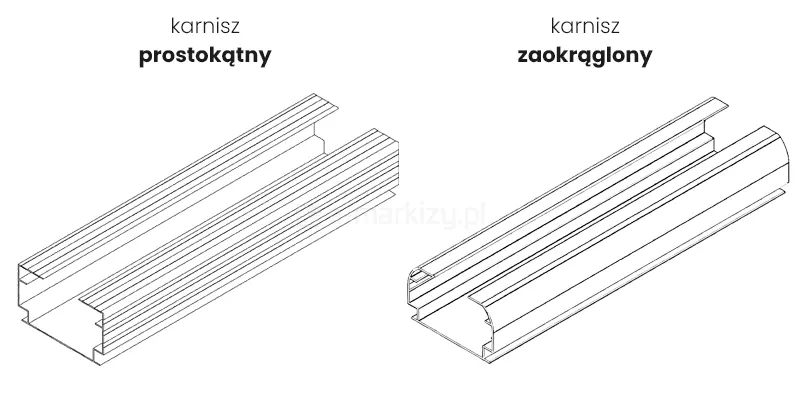

Rysunek techniczny w rzucie izometrycznym przedstawiający porównanie dwóch rodzajów szyn (karniszy) stosowanych w systemach żaluzji pionowych. Grafika wykonana jest w formie czarnego obrysu na białym tle i zawiera dwa oddzielne schematy profili. Po lewej stronie znajduje się „karnisz prostokątny”. Jest to szyna o surowym, geometrycznym kształcie z wyraźnie zarysowanymi kątami prostymi. Frontowa i górna płaszczyzna profilu posiadają delikatne, równoległe żłobienia biegnące wzdłuż całej długości szyny, co nadaje jej industrialny charakter. Po prawej stronie przedstawiono „karnisz zaokrąglony”. Profil ten charakteryzuje się płynną, wypukłą linią frontu, która łagodnym łukiem przechodzi w górną część szyny. Powierzchnia tego karnisza jest gładka, pozbawiona żłobień, co nadaje mu nowoczesny i subtelny wygląd. Oba schematy pokazują otwartą konstrukcję wewnętrzną szyn, w której montowane są mechanizmy sterujące oraz wózki z lamelami żaluzji pionowych. Rysunek służy jako pomoc wizualna przy wyborze estetycznego wariantu wykończenia systemu osłonowego.

Rodzaje karnisza żaluzji Vertical

• Karnisz prostokątny

• Karnisz zaokrąglony

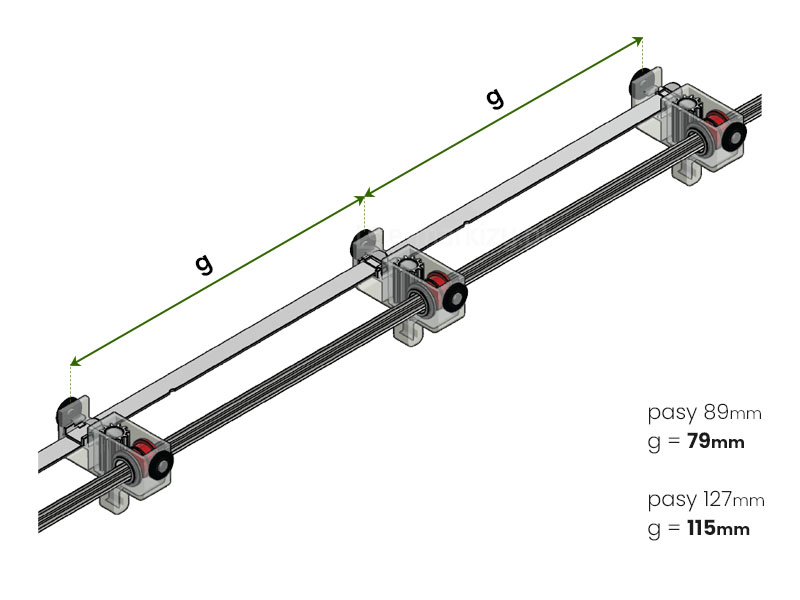

Rysunek techniczny przedstawia szczegółowy mechanizm wewnętrzny szyny, w którą wyposażone są żaluzje pionowe, obrazując sposób rozmieszczenia wózków jezdnych odpowiedzialnych za ruch lameli. Na przekroju widoczne są trzy plastikowe, transparentne korpusy wózków osadzone na metalowym pręcie sterującym o żłobionej strukturze. Każdy moduł wózka zawiera system kół zębatych oraz czerwone rolki ułatwiające płynne przesuwanie się elementów wewnątrz profilu. Pomiędzy górnymi częściami wózków rozpięta jest metalowa taśma dystansowa, która wyznacza stałe odstępy między poszczególnymi uchwytami lameli. Odległość między środkami sąsiednich wózków została oznaczona literą g, a nad mechanizmem widoczne są dwie zielone strzałki pomocnicze wskazujące te odcinki. W dolnej części grafiki po prawej stronie umieszczono legendę techniczną określającą konkretne parametry dla dwóch wariantów systemu: dla pasów o szerokości 89 mm wartość g wynosi 79 mm, natomiast dla pasów o szerokości 127 mm wartość g wynosi 115 mm. Cały schemat jest zaprezentowany w rzucie izometrycznym na czystym białym tle, co pozwala na dokładną analizę budowy i zasad działania napędu żaluzji pionowych.

Ilość gońców przypadających na szynę:

W celu obliczenia ilości gońców w zamawianej żaluzji, naliży zastosować się do poniższych wzorów:
– pas 127mm: szerokość S podzielić przez 11,5cm
– pas 89mm: szerokość S podzielić przez 7,9cm

Odległość między pasami:
– pas 127mm: średnio 115mm
– pas 89mm: średnio 79mm

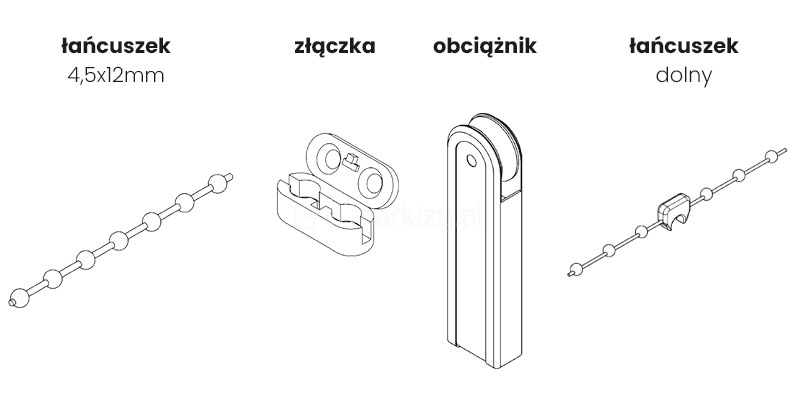

Grafika techniczna przedstawia zestaw podzespołów sterujących i stabilizujących, w które wyposażone są żaluzje pionowe. Na białym tle, w formie czarno-białych rysunków konturowych, zaprezentowano cztery kluczowe elementy akcesoriów. Pierwszy od lewej to fragment łańcuszka koralikowego opisanego jako łańcuszek 4,5x12mm, który służy do ręcznej regulacji kąta nachylenia lameli. Drugi element to otwarta złączka, przedstawiona jako dwuczęściowy komponent z zawiasem, służący do trwałego łączenia końców łańcuszka. Trzeci obiekt to obciążnik sznurka o wydłużonym, smukłym kształcie z zaokrągloną górną częścią i otworem na sznurek, który dzięki swojej wadze utrzymuje elementy sterujące w pionie, zapobiegając ich splątaniu. Ostatni rysunek po prawej stronie przedstawia łańcuszek dolny z widocznym klipsem mocującym, który wpina się w obciążniki lameli na dole żaluzji pionowych, aby zapewnić ich równomierne ułożenie. Wszystkie elementy są podpisane pogrubioną czcionką nad grafikami, co ułatwia identyfikację poszczególnych części składowych systemu.

Łańcuszki

• łańcuszek sterujący 4,5x12mm

• złączka łańcuszka

• obciążnik łańcuszka

• łańcuszek dolny łączący pasy tkaniny

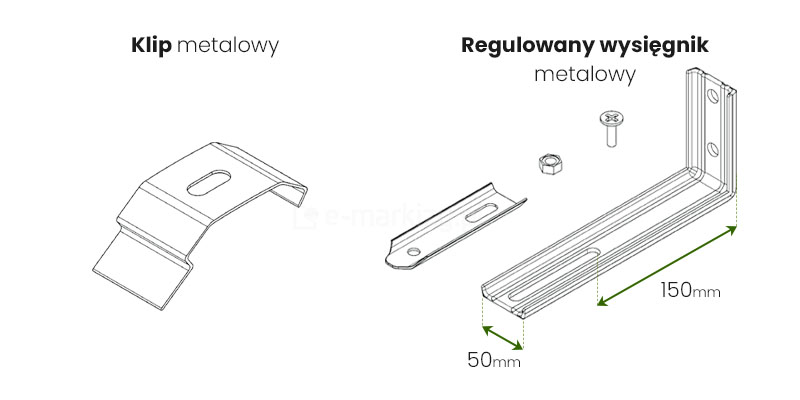

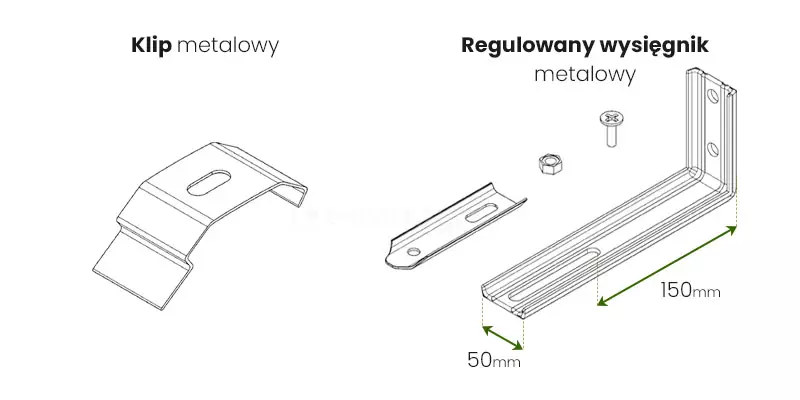

Grafika techniczna przedstawia zestaw akcesoriów montażowych przeznaczonych do instalacji systemów osłonowych, takich jak żaluzje pionowe. Na białym tle zaprezentowano dwa główne elementy w formie rysunków konturowych. Po lewej stronie znajduje się klip metalowy – wygięty element z blachy z podłużnym otworem montażowym na górnej płaszczyźnie, służący do bezpośredniego zatrzaśnięcia szyny. Po prawej stronie przedstawiony jest regulowany wysięgnik metalowy w formie kątownika o ramionach ustawionych pod kątem prostym. Pionowe ramię wysięgnika posiada dwa okrągłe otwory do przykręcenia do ściany, natomiast poziome ramię wyposażone jest w długą szczelinę regulacyjną. Nad poziomym ramieniem widoczne są elementy złączne: śruba z łbem krzyżowym oraz nakrętka sześciokątna, a obok znajduje się mniejsza blaszka adaptacyjna. Na rysunku naniesiono zielone linie wymiarowe wskazujące zakres regulacji wysięgnika: całkowitą długość ramienia poziomą wynoszącą 150 mm oraz zakres wysunięcia elementu mocującego wynoszący 50 mm. Całość stanowi instruktażowy schemat komponentów pozwalających na stabilne i precyzyjne zamocowanie żaluzji pionowych z zachowaniem odpowiedniego dystansu od ściany.

Rodzaje uchwytów do żaluzji vertical

• klip metalowy

• Regulowany wysięgnik metalowy 50x150mm

Vertikal – sposoby montażu

1. Montaż do sufitu lub wnęki okiennej za pomocą klipów
2. Montaż do ściany za pomocą klipów i wysięgników mocowanych do ściany lub innej powierzchni pionowej
3. Montaż do sufitu podwieszanego za pomocą dedykowanych klipów

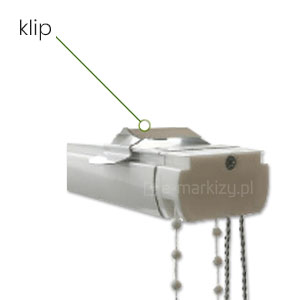

Zdjęcie techniczne przedstawia zbliżenie na górną część systemu, w który wyposażone są żaluzje pionowe, koncentrując się na elemencie mocującym przeznaczonym do montażu sufitowego. Na czystym białym tle widoczny jest fragment białej szyny o gładkim, zaokrąglonym profilu, zakończonej plastikową zaślepką z widoczną śrubą mocującą. Bezpośrednio na górnej powierzchni szyny osadzony jest metalowy element montażowy, do którego prowadzi linia pomocnicza z podpisem klip. Klip ten pełni funkcję zatrzasku, który stabilnie trzyma profil szyny, umożliwiając jej bezpośrednie przytwierdzenie do sufitu. Z dolnej części mechanizmu sterującego zwisają dwa elementy: biały łańcuszek koralikowy służący do obracania lameli oraz ciemniejszy, pleciony sznurek przeznaczony do rozsuwania i zsuwania żaluzji pionowych. Całość ilustruje minimalistyczny i dyskretny sposób instalacji, w którym elementy montażowe pozostają niemal niewidoczne po osadzeniu szyny w uchwytach.
1. Montaż – Sufit / Wnęka

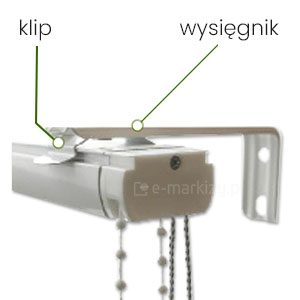

Zdjęcie techniczne przedstawia zbliżenie na opcjonalny system montażowy, w który wyposażone są żaluzje pionowe, prezentujący sposób osadzenia szyny na wsporniku ściennym. Na białym tle widoczny jest fragment białej szyny górnej o zaokrąglonym profilu, która jest połączona z metalowym elementem mocującym. Kluczowym komponentem jest wysięgnik w kształcie litery L, wykonany z metalu, posiadający otwory montażowe na pionowej części przeznaczonej do przykręcenia do ściany. Pozioma część wysięgnika podtrzymuje szynę za pomocą specjalnego metalowego zatrzasku. Grafika zawiera dwie linie pomocnicze z opisami w języku polskim: słowo klip wskazuje na elastyczny element blokujący, który trzyma krawędź szyny, natomiast słowo wysięgnik odnosi się do całego ramienia dystansowego. Z boku szyny, przy jej zakończeniu, widoczne są zwisające elementy sterujące w postaci białego łańcuszka koralikowego oraz sznurka, które służą do regulacji położenia lameli. Całość obrazuje stabilną konstrukcję pozwalającą na odsunięcie żaluzji pionowych od ściany w celu zapewnienia swobodnego obrotu pasów materiału.
2. Montaż – Ściana

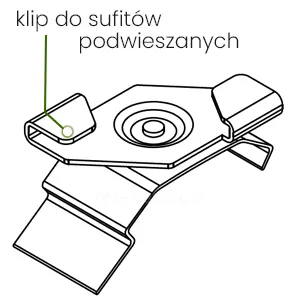

Grafika techniczna wykonana w formie czarno-białego rysunku liniowego przedstawia specjalistyczny element montażowy, w który wyposażone są żaluzje pionowe, opisany jako klip do sufitów podwieszanych. Akcesorium składa się z dwóch połączonych ze sobą metalowych części. Dolny element to standardowy klip zatrzaskowy o wygiętym profilu, identyczny z tym stosowanym przy montażu sufitowym lub ściennym, służący do bezpośredniego trzymania szyny głównej. Nad nim zamontowana jest obrotowa, płaska blaszka w kształcie rombu z zagiętymi krawędziami bocznymi, która pełni funkcję uchwytu do profili konstrukcyjnych sufitu systemowego. W centralnym punkcie obu elementów znajduje się nit lub oś obrotu, umożliwiająca ustawienie górnej blaszki pod odpowiednim kątem względem klipu. Od lewej górnej krawędzi odchodzi zielona linia pomocnicza wskazująca na zagięty zaczep, zakończona napisem klip do sufitów podwieszanych. Całość ilustruje dedykowane rozwiązanie techniczne pozwalające na szybki i bezinwazyjny montaż szyny, w którą wyposażone są żaluzje pionowe, bezpośrednio do metalowej konstrukcji sufitu typu kasetonowego.
3. Montaż – Sufit podwieszany

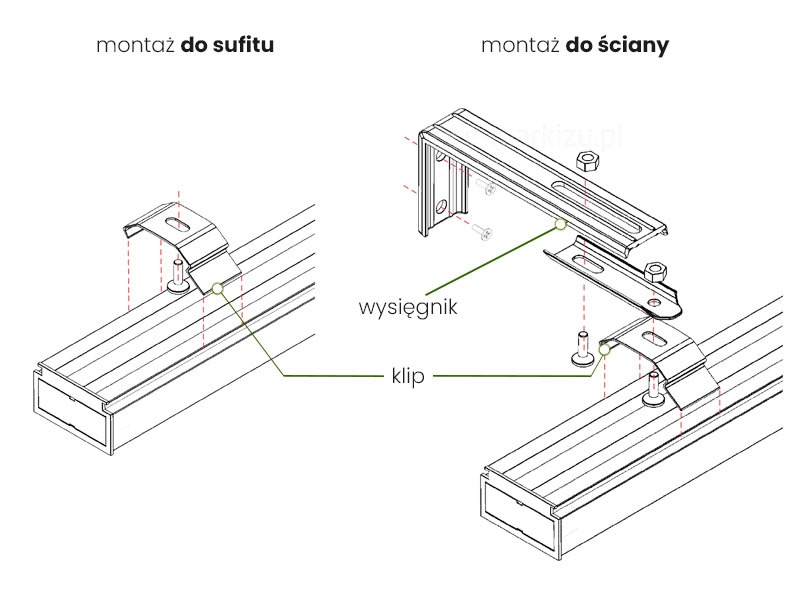

Rysunek techniczny przedstawiający dwa sposoby instalacji karnisza żaluzji pionowych vertical. Grafika wykonana w formie czarnego obrysu na białym tle dzieli się na dwie sekcje: „montaż do sufitu” oraz „montaż do ściany”. W lewej części schematu, pod nagłówkiem „montaż do sufitu”, pokazano fragment prostokątnej szyny, nad którą znajduje się metalowy klip montażowy. Czerwone linie pomocnicze oraz strzałki wskazują, że klip jest mocowany bezpośrednio do sufitu za pomocą śruby, a następnie szyna jest w niego wpinana. Prawa część rysunku, opisana jako „montaż do ściany”, przedstawia bardziej złożony układ. Widoczny jest tutaj wysięgnik w kształcie litery L przykręcany do ściany. Do poziomego ramienia wysięgnika, za pomocą śruby i nakrętki, przymocowany jest klip, w który docelowo wpinana jest szyna żaluzji pionowej. Elementy te są precyzyjnie wskazane liniami pomocniczymi z opisami „wysięgnik” oraz „klip”. Całość ilustracji w sposób techniczny i przejrzysty obrazuje różnice w akcesoriach montażowych wymaganych dla obu wariantów instalacji systemu verticali.

Montaż żaluzji

• klip metalowy używany jest do montażu kasety do sufitu

• Dzięki zastosowaniu specjalnego wysięgnika, żaluzja może zostać zamontowana do ściany

• Opcja: klip do sufitów podwieszanych

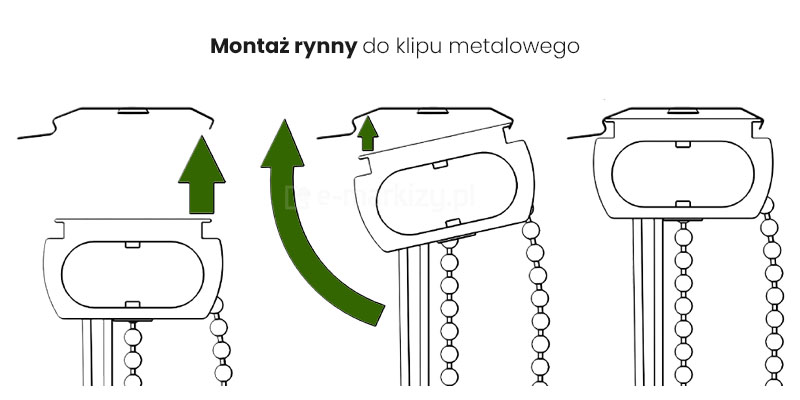

Grafika instruktażowa zatytułowana Montaż rynny do klipu metalowego przedstawia trzyetapowy proces instalacji szyny głównej, w którą wyposażone są żaluzje pionowe. Całość została zaprezentowana w formie czarno-białych rysunków schematycznych na jasnym tle, wzbogaconych o zielone strzałki wskazujące kierunek ruchu. Pierwszy etap po lewej stronie pokazuje profil rynny znajdujący się poniżej metalowego klipu, ze strzałką skierowaną pionowo w górę, co sugeruje konieczność przyłożenia szyny do uchwytu. Środkowy rysunek obrazuje moment zahaczenia jednej krawędzi rynny o wypustkę klipu; długa, zakrzywiona zielona strzałka wskazuje ruch obrotowy, jaki należy wykonać, aby zatrzasnąć profil. Trzeci etap po prawej stronie przedstawia finalny efekt, w którym rynna jest całkowicie osadzona i zablokowana wewnątrz metalowego klipu. Na każdym etapie pod szyną widoczne są fragmenty mechanizmu sterującego: pionowy sznurek oraz łańcuszek koralikowy, co pomaga zorientować się w prawidłowym ułożeniu żaluzji pionowych względem pomieszczenia podczas montażu.
Montaż rynny do klipu metalowego

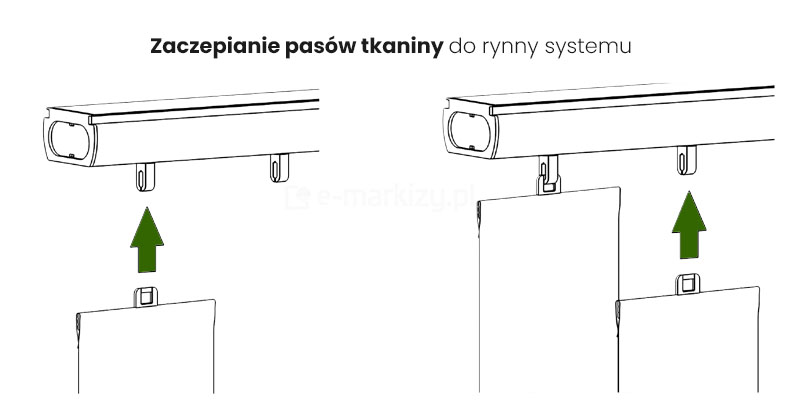

Grafika instruktażowa zatytułowana Zaczepianie pasów tkaniny do rynny systemu przedstawia proces montażu lameli, w które wyposażone są żaluzje pionowe. Na czystym, białym tle zaprezentowano dwa etapy instalacji w formie czarno-białych rysunków technicznych. Po lewej stronie widoczny jest fragment rynny górnej z wysuniętym z niej przezroczystym haczykiem wózka jezdnego. Poniżej znajduje się górna krawędź pasa tkaniny z wszytym usztywnieniem, z którego wystaje małe oczko montażowe. Duża zielona strzałka skierowana w górę wskazuje kierunek ruchu, jaki należy wykonać, aby połączyć oczko pasa z haczykiem mechanizmu. Prawa strona grafiki przedstawia kontynuację procesu: pierwszy pas materiału jest już poprawnie zawieszony na haczyku, natomiast przy drugim haczyku powtórzono schemat z zieloną strzałką, pokazując montaż kolejnej lameli. Całość w sposób precyzyjny i czytelny ilustruje, jak żaluzje pionowe są uzupełniane o poszczególne pasy tkaniny, tworząc kompletną osłonę okienną.
Zaczepianie pasów tkaniny do rynny systemu

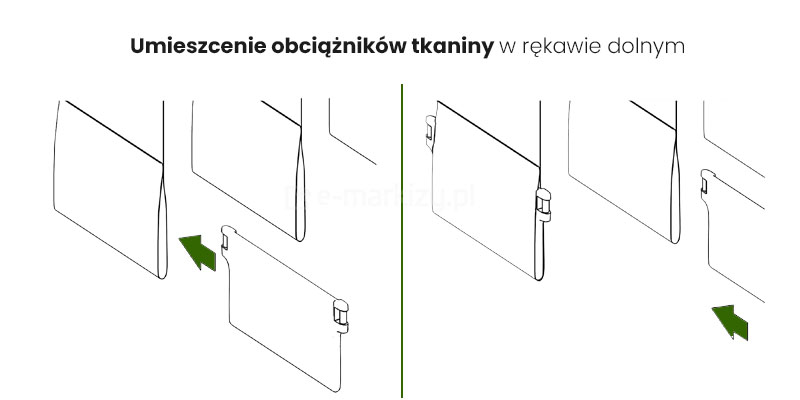

Ilustracja techniczna przedstawiająca instrukcję montażu komponentów żaluzji pionowych, opatrzona tytułem Umieszczenie obciążników tkaniny w rękawie dolnym. Grafika na białym tle jest podzielona pionową zieloną linią na dwie części, obrazujące kolejne etapy pracy, jakie wykonuje się, montując żaluzje pionowe. Po lewej stronie widoczne są dolne krawędzie pionowych pasów materiału, które posiadają fabrycznie przygotowane zaszewki tworzące kieszenie, czyli tak zwane rękawy. Obok nich znajduje się płaski, biały obciążnik z tworzywa sztucznego z charakterystycznymi wypustkami po bokach, a zielona strzałka wskazuje kierunek jego wsuwania do wnętrza materiału. Prawa strona grafiki pokazuje efekt wykonanej czynności, gdzie obciążniki znajdują się już wewnątrz tkaniny, a jedynie ich boczne zaczepy wystają na zewnątrz, przygotowane do dalszego etapu montażu. Całość ma formę minimalistycznego rysunku instruktażowego, skupiającego się na prawidłowym ułożeniu elementów stabilizujących dolną część lamel.
Umieszczenie obciążników tkaniny w rękawie dolnym

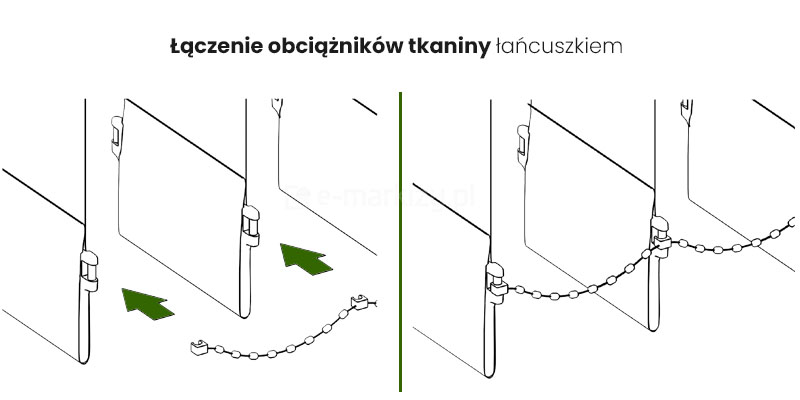

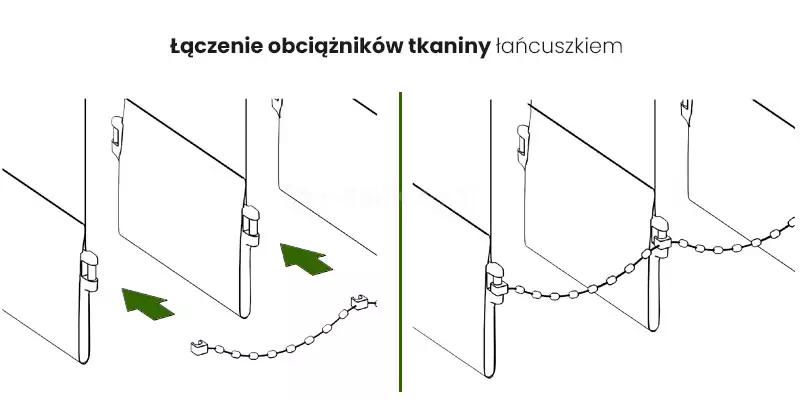

Schemat techniczny przedstawiający proces montażu dolnego elementu stabilizującego żaluzje pionowe, zatytułowany czarnym napisem Łączenie obciążników tkaniny łańcuszkiem. Grafika jest podzielona na dwie sekcje rozdzielone pionową zieloną linią, ukazujące instrukcję krok po kroku na przykładzie białych lamel. Po lewej stronie widoczne są dolne krawędzie trzech pionowych pasów tkaniny, w których umieszczone są plastikowe obciążniki z wystającymi bocznymi uchwytami w kształcie uszek. Dwie zielone strzałki wskazują kierunek mocowania białego łańcuszka kuleczkowego do wspomnianych uchwytów. Prawa część schematu pokazuje efekt końcowy, gdzie żaluzje pionowe są już trwale połączone łańcuszkiem dolnym, który przechodzi przez zaczepy każdego obciążnika, zapewniając równomierne ułożenie i stabilność systemu osłonowego. Rysunek wykonany jest w formie uproszczonego szkicu technicznego na białym tle, koncentrując się na detalach mechanicznych łączenia poszczególnych elementów składowych osłony okiennej.
Łączenie obciążników tkaniny łańcuszkiem dolnym

Sterowanie żaluzją pionową Vertikal – Typy zwijania osłony

Typ A – pasy tkaniny ściągane w stronę łańcuszka

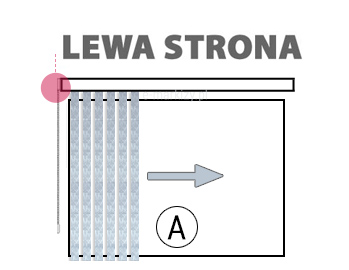

Grafika instruktażowa przedstawia schemat działania systemu, w który wyposażone są żaluzje pionowe, ilustrujący wariant rozsuwania lameli od łańcuszka sterującego w stronę przeciwną, oznaczony jako typ A. Na białym tle widoczny jest czarny obrys prostokąta symbolizujący okno, nad którym zamontowana jest pozioma szyna górna. Po lewej stronie szyny znajduje się pakiet sześciu pionowych pasów materiału, które są całkowicie zsunięte. Duża, szara strzałka skierowana w prawą stronę wskazuje kierunek, w którym rozwijane są lamele w celu zasłonięcia powierzchni okna. Nad grafiką widnieje pogrubiony napis LEWA STRONA, informujący o umiejscowieniu systemów sterowania. Po lewej stronie szyny, wyróżnione różowym kołem pomocniczym, znajduje się miejsce wyprowadzenia mechanizmu sterującego w postaci sznurka i łańcuszka koralikowego. W dolnej części schematu umieszczono oznaczenie literowe A w okręgu, co służy do technicznej identyfikacji tej konkretnej konfiguracji żaluzji pionowych.
Typ B – Strona lewa

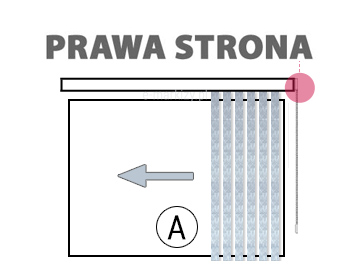

Schemat techniczny na białym tle, ilustrujący sposób działania mechanizmu przesuwania tkaniny oznaczony jako typ A, z widocznym u góry napisem PRAWA STRONA. Grafika przedstawia czarny obrys ramy okiennej, nad którą zamontowana jest pozioma szyna sterująca. W tej konfiguracji żaluzje pionowe są zgrupowane po prawej stronie okna, co zaznaczono literą A wewnątrz białego koła. Szara strzałka skierowana w lewo wskazuje, że podczas zasłaniania okna cały pakiet lamel przesuwa się jednostronnie od prawej do lewej krawędzi szyny. Po prawej stronie mechanizmu, czerwonym, półprzezroczystym okręgiem zaznaczono miejsce wyprowadzenia sznurka i łańcuszka, co potwierdza prawostronne umiejscowienie systemu sterowania. Ilustracja w sposób czytelny prezentuje jednostronny model pracy, jaki oferują żaluzje pionowe w wariancie klasycznym.
Typ A – Strona prawa

Typ B – pasy tkaniny ściągane naprzeciw łańcuszka

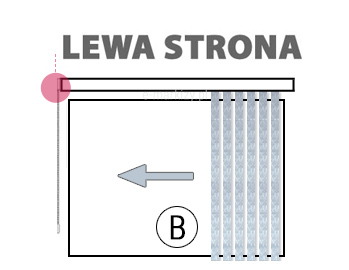

Grafika instruktażowa przedstawia schemat działania systemu, w który wyposażone są żaluzje pionowe, ilustrujący wariant zsuwania lameli na stronę przeciwną do strony sterowania, oznaczony jako typ B. Na białym tle widoczny jest czarny obrys prostokąta symbolizujący wnękę okienną, nad którą zamontowana jest pozioma szyna górna. Po prawej stronie szyny znajduje się pakiet sześciu pionowych pasów materiału, które są częściowo zsunięte. Duża, szara strzałka umieszczona centralnie wskazuje kierunek ruchu lameli w lewo, co sugeruje proces zasłaniania okna. Nad grafiką widnieje duży, drukowany napis LEWA STRONA, jednoznacznie określający stronę zastosowania elementów sterujących. Po lewej stronie szyny, w miejscu oznaczonym różowym okręgiem pomocniczym, znajduje się mechanizm sterujący w postaci zwisającego sznurka i łańcuszka, służący do obsługi żaluzji pionowych. W dolnej części schematu umieszczono oznaczenie literowe B w okręgu, co pozwala na identyfikację konkretnej konfiguracji technicznej produktu podczas składania zamówienia.
Typ B – Strona lewa
Grafika instruktażowa przedstawia schemat działania systemu, w który wyposażone są żaluzje pionowe, ilustrujący wariant rozsuwania lameli do sznurka sterującego, oznaczony jako typ B. Na białym tle widoczny jest czarny obrys prostokąta symbolizujący okno, nad którym zamontowana jest pozioma szyna górna. Po lewej stronie szyny znajduje się pakiet sześciu pionowych pasów materiału, które są całkowicie zsunięte. Duża, szara strzałka skierowana w prawą stronę wskazuje kierunek, w którym rozwijane są lamele w celu zasłonięcia powierzchni okna. Nad grafiką widnieje pogrubiony napis PRAWA STRONA, informujący o miejscu lokalizacji mechanizmu sterującego. Po prawej stronie szyny, wyróżnione różowym kołem pomocniczym, znajduje się miejsce wyprowadzenia mechanizmu sterującego w postaci sznurka i łańcuszka koralikowego. W dolnej części schematu umieszczono oznaczenie literowe B w okręgu, co służy do technicznej identyfikacji tej konkretnej konfiguracji żaluzji pionowych.

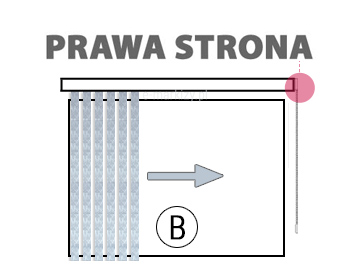

Typ B – Strona prawa

Typ C – pasy tkaniny ściągane na krańce, tzw. kurtyna

Grafika instruktażowa przedstawia schemat działania systemu, w który wyposażone są żaluzje pionowe, ilustrujący wariant zsuwania lameli tzw. kurtynowy, czyli z obu stron do środka, oznaczony jako typ C. Na białym tle widoczny jest czarny obrys prostokąta symbolizujący okno, nad którym zamontowana jest pozioma szyna górna. Po lewej i prawej stronie szyny znajdują się dwa pakiety lameli (po pięć pasów materiału na każdą stronę), które w tej konfiguracji "parkują" przy krawędziach okna. Dwie szare strzałki skierowane do wewnątrz wskazują kierunek ruchu lameli podczas zasłaniania powierzchni przeszklenia. Nad grafiką widnieje pogrubiony napis LEWA STRONA, co informuje o lokalizacji mechanizmu sterującego. Sam mechanizm, składający się ze sznurka i łańcuszka koralikowego, znajduje się po lewej stronie szyny i został dodatkowo wyróżniony różowym kołem pomocniczym. W dolnej części schematu umieszczono oznaczenie literowe C wpisane w okrąg, służące do technicznej identyfikacji tej konkretnej konfiguracji żaluzji pionowych.

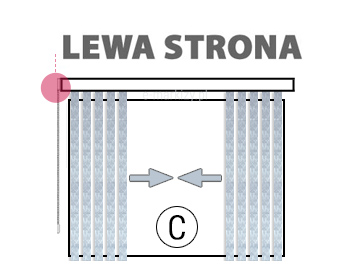

Typ C – Strona lewa

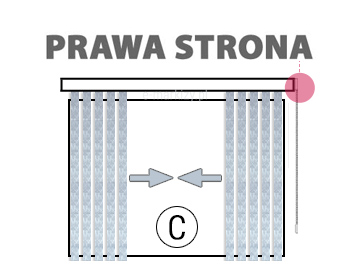

Schemat techniczny na białym tle prezentujący sposób działania mechanizmu przesuwania tkaniny żaluzji pionowych, oznaczony jako typ C, z umieszczonym u góry napisem PRAWA STRONA. Grafika przedstawia czarny obrys ramy okiennej, nad którą zamontowana jest pozioma szyna sterująca. System ten charakteryzuje się podziałem materiału na dwa oddzielne pakiety lamel tworzące żaluzje pionowe, które są zgrupowane przy lewej i prawej krawędzi okna, co oznaczono literą C wewnątrz białego koła. Dwie szare strzałki skierowane do środka ilustrują proces zasłaniania okna, w którym pakiety tkaniny zsuwają się z obu boków do centrum szyny, tzw. kurtyna. Po prawej stronie mechanizmu zaznaczono czerwonym, transparentnym kołem punkt wyjścia sznurka oraz łańcuszka sterującego, co definiuje prawostronną obsługę systemu. Całość stanowi czytelną instrukcję wizualną, pokazującą dwustronny, kurtynowy sposób zamykania, jaki oferują żaluzje pionowe w tej konfiguracji.
Typ C – Strona prawa

Typ D – pasy tkaniny ściągane do środka

Grafika instruktażowa przedstawia schemat działania systemu, w który wyposażone są żaluzje pionowe, ilustrujący wariant rozsuwania lameli od środka na boki, oznaczony jako typ D. Na białym tle widoczny jest czarny obrys prostokąta symbolizujący okno, nad którym zamontowana jest pozioma szyna górna. W centralnej części szyny znajduje się pakiet czterech pionowych pasów materiału, które są częściowo rozsunięte. Dwie szare strzałki, skierowane odpowiednio w lewą i prawą stronę, wskazują kierunek ruchu lameli podczas zasłaniania okna, co przypomina działanie kurtyny. Nad grafiką widnieje pogrubiony napis LEWA STRONA, wskazujący na miejsce wyprowadzenia mechanizmu sterującego. Sam mechanizm, składający się ze sznurka i łańcuszka koralikowego, znajduje się po lewej stronie szyny i został dodatkowo wyróżniony różowym kołem pomocniczym. W dolnej części schematu umieszczono oznaczenie literowe D wpisane w okrąg, służące do technicznej identyfikacji tej konkretnej konfiguracji żaluzji pionowych.
Typ D – Strona lewa
Schemat techniczny na białym tle prezentujący sposób działania mechanizmu rozsuwania tkaniny, określony jako typ D, z wyraźnym napisem PRAWA STRONA u góry. Grafika przedstawia czarny obrys ramy okiennej, nad którą zamontowana jest pozioma szyna sterująca. Z centralnej części szyny wychodzi pakiet czterech pionowych lameli tworzących żaluzje pionowe, oznaczony w dolnej części literą D wewnątrz białego koła. Dwie szare strzałki skierowane w przeciwnych kierunkach (w lewo i w prawo) wskazują, że w tym konkretnym systemie żaluzje pionowe rozsuwają się od środka na boki, równomiernie zasłaniając lub odsłaniając wnękę okienną. Po prawej stronie szyny zaznaczono czerwonym okręgiem miejsce wyjścia sznurka i łańcuszka sterującego, co wskazuje na prawostronne umiejscowienie mechanizmu obsługi. Całość stanowi przejrzystą ilustrację funkcjonalną, pomagającą zrozumieć specyfikę rozsuwania kurtynowego stosowanego w systemach osłonowych.

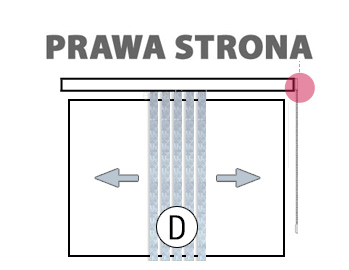

Typ D – Strona prawa

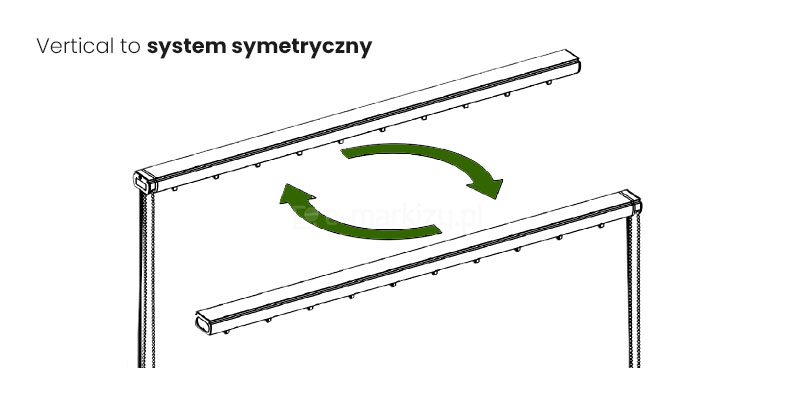

Schemat techniczny na białym tle prezentujący właściwości mechanizmu górnego żaluzji pionowych, opatrzony nagłówkiem Vertical to system symetryczny. Grafika przedstawia dwie identyczne szyny aluminiowe, które stanowią bazę pod żaluzje pionowe, umieszczone równolegle względem siebie w orientacji horyzontalnej. Pomiędzy szynami znajdują się dwie duże, zielone strzałki ułożone w kształt okręgu, co symbolizuje możliwość dowolnego obracania szyny o 180 stopni podczas montażu. Dzięki symetrycznej budowie profilu, mechanizm sterujący z łańcuszkiem koralikowym może zostać umieszczony po lewej lub po prawej stronie okna, w zależności od preferencji użytkownika, bez konieczności zamawiania dedykowanej wersji lewo- lub prawostronnej. Każda z szyn posiada widoczne od spodu równomiernie rozmieszczone haczyki wózków jezdnych, na których zawieszane są żaluzje pionowe. Całość ilustruje uniwersalność i prostotę konfiguracji systemu osłonowego.

Żaluzja Vertical jako system symetryczny

Budowa rynny żaluzji oraz systemu sterującego tkaniną sprawia, że cały system może być zamontowany dowolną stroną
