Żaluzje pionowe Instrukcja Pomiaru

Żaluzje pionowe – Pomiar niezbędny do zamówienia systemu osłon vertical jest różny zależnie od tego, gdzie chcemy zawiesić żaluzje. Poniżej znajdują się instrukcję pomiaru okien pod montaż vertikali do wnęki lub do ściany, sufitu.

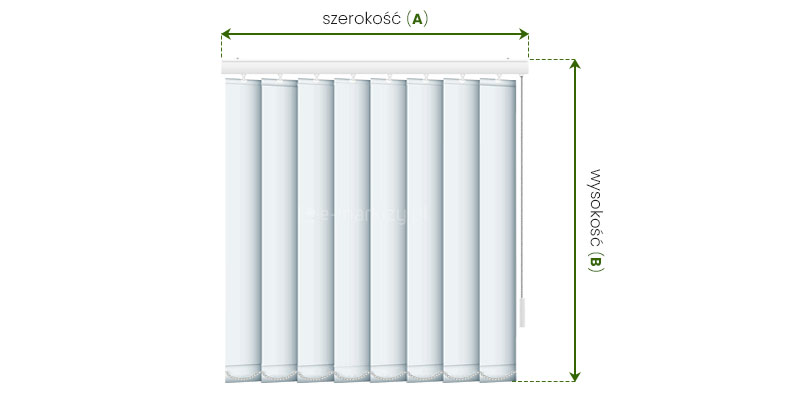

Grafika instruktażowa przedstawia białe żaluzje pionowe vertikal 127mm, które służą do osłony okien lub dzielenia przestrzeni. Produkt składa się z górnej szyny montażowej w kolorze białym, z której zwisają pionowe pasy materiału o jednakowej szerokości. Pasy są ustawione równolegle do siebie, lekko nachodząc na siebie krawędziami, co tworzy zwartą płaszczyznę osłonową. Na dole każdego pasa widoczne są obciążniki połączone cienkim łańcuszkiem stabilizującym, który zapobiega nadmiernemu powiewaniu materiału. Po prawej stronie żaluzji znajduje się mechanizm sterujący w formie zwisającego sznurka zakończonego obciążnikiem, służący do przesuwania i obracania lameli. Schemat zawiera dwie kluczowe linie wymiarowe oznaczone zielonymi strzałkami, które wskazują sposób pomiaru osłony. Pozioma strzałka na górze określa szerokość produktu opisaną jako szerokość (A), obejmującą całkowitą długość szyny od lewej do prawej krawędzi. Pionowa strzałka po prawej stronie określa wysokość produktu opisaną jako wysokość (B), mierzoną od górnej krawędzi szyny montażowej aż do dolnej krawędzi pasów materiału. Całość kompozycji jest przedstawiona na jednolitym białym tle w formie technicznego rysunku pomocniczego.

Żaluzje pionowe – Pomiar przy zamawianiu kompletnej żaluzji

Szerokość (A) – wymiar całkowity rynny żaluzji (max. 500cm)
Wysokość (B) – wymiar całkowity pasa tkaniny wraz z rynną żaluzji (max. 500cm)

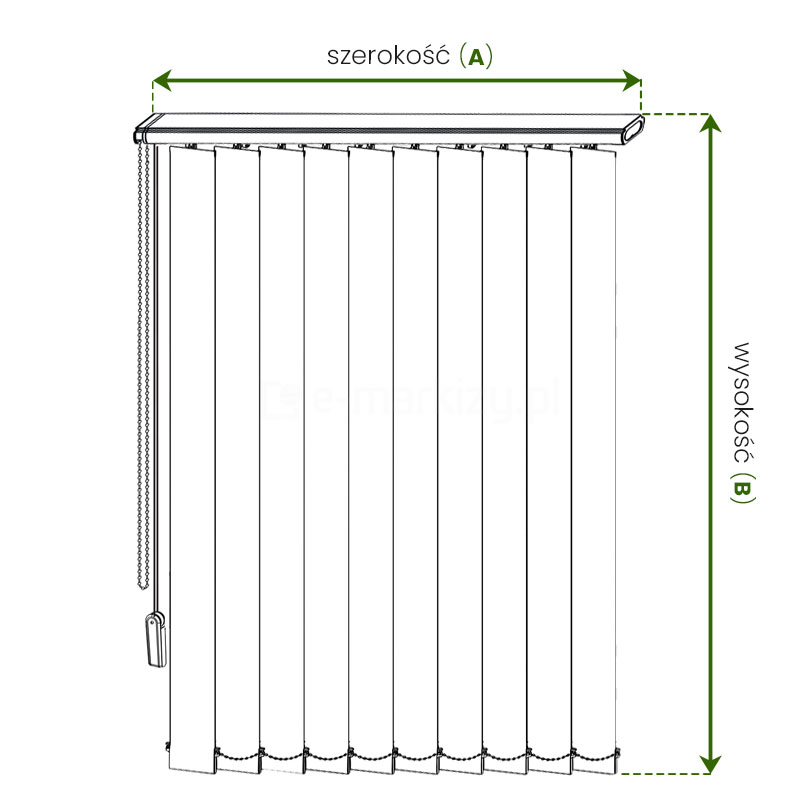

Pomiar żaluzji pionowych ukazany na schemacie żaluzji z łańcuszkiem i sznurkiem do sterowania po lewej stronie, przedstawionym na białym tle. Ponad żaluzją, od zewnętrznych krawędzi karnisza poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Nad strzałką napis "szerokość (A)". Po prawej stronie, od krawędzi górnej karnisza oraz od dolnej krawędzi pasa tkaniny z obciążnikiem poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Obok strzałki napis "wysokość (B)".

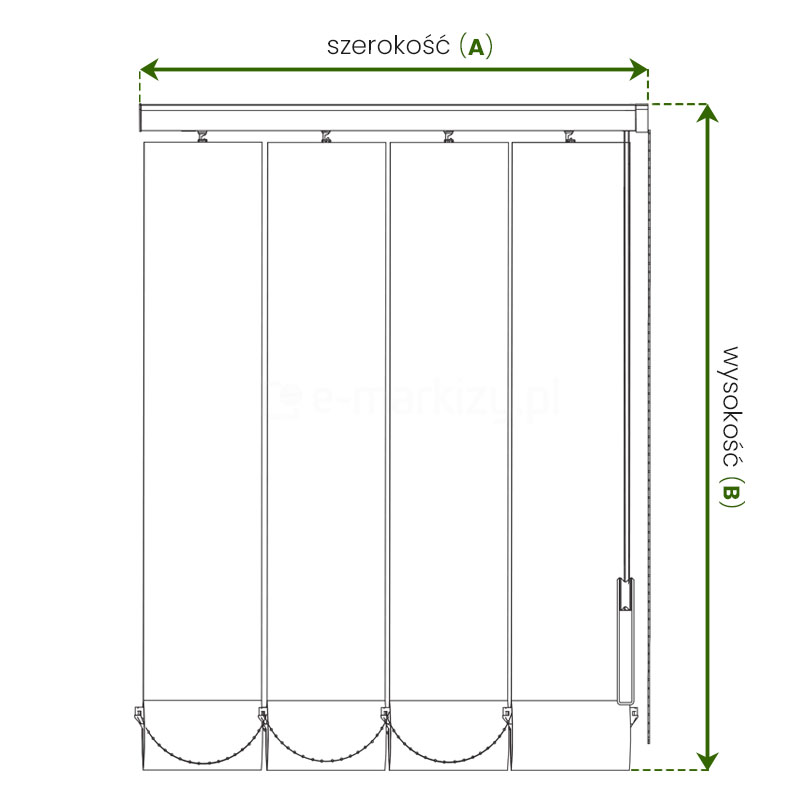

Żaluzje pionowe pomiar całej osłony ukazany na schemacie żaluzji. Od zewnętrznych krawędzi karnisza poprowadzono w górę przerywane kreski, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a nad nią napis "szerokość (A)". Po prawej stronie schematu od górnej krawędzi karnisza oraz skraju pasa pionowego z obciążnikiem poprowadzono przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a obok niej napis "wysokość (B)".

Sposoby pomiarów verticali w zależności od montażu

Żaluzję możemy montować na kilka sposobów np. montaż we wnęce okiennej, montaż na ścianie, montaż do sufitu

SZEROKOŚĆ A – zawsze podajemy szerokość całej szyny, czyli wymiar A, niezależnie od sposobu montażu. Należy jednak pamiętać aby np. przy montażu we wnęce okiennej, odjąć po ok 0,5 cm na stronę tak aby szyna miała pewien luz. To samo dotyczy sytuacji gdy np będziemy montować żaluzje między dwoma ścianami.

WYSOKOŚĆ B – w zamówieniu podajemy wymiar B, czyli wymiar zewnętrzny wymiar szyny z paskami. Należy jednak pamiętać aby np. zachować pewien luz (np. 2cm) do parapetu, w przypadku montażu we wnece, lub np. przy montażu do ściany, gdzie paski miałyby sięgać do ziemi, również musimy zostawić pewien luz.

PONIŻEJ PREZENTUJEMY PRZYKŁADOWE POMIARY ŻALUZJI. MIEJSCE MONTAŻU SZYNY ORAZ MIEJSCE DO KTÓREGO MA PRZYCHODZIĆ PASEK TKANINY, POZOSTAJE DO PAŃSTWA WYBORU

1. Pomiary przy montażu żaluzji do wnęki

Montaż we wnęce okiennej wymaga dokładnych pomiarów wnęki, aby system vertical zmieścił się w całości, dlatego należy wykonać kilka pomiarów i wybrać najmniejszy.

Szerokość (A) jest to wymiar całkowity rynny żaluzji.

Wysokość (B) jest to wymiar całkowity żaluzji (rynna razem z paskami tkaniny). Miejsce montażu rynny karnisza to góra wnęki, a paski tkaniny zwisają nad parapetem. Zaleca się, aby koniec paska znajdował się ok. 1,5cm od parapetu.

Prawidłowy pomiar szerokości wnęki ukazany na obrazie okna z otwartym do wewnątrz skrzydłem. Pomiędzy krawędziami wnęki okiennej umieszczono trzy zielone dwukierunkowe strzałki oznaczone pośrodku umieszczonymi w okręgu cyframi od góry: 1,2 i 3, wskazujące pomiar szerokości wnęki w trzech miejscach: na górze, pośrodku i na dole.

Pomiar szerokości minimum w trzech miejscach

Instrukcja pomiaru wysokości wnęki okiennej ukazana na obrazie okna z otwartym do wewnątrz skrzydłem. Pomiędzy krawędzią wnęki okiennej a parapetem umieszczono trzy zielone dwukierunkowe strzałki oznaczone pośrodku umieszczonymi w okręgu cyframi od lewej: 1,2 i 3, wskazujące pomiar wysokości wnęki w trzech miejscach: po lewej, na środku i po prawej.

Pomiar wysokości minimum w trzech miejscach

2. Pomiary przy montażu żaluzji do ściany lub sufitu

Montaż na ścianie zakłada, że system vertical osłania całe światło wnęki okiennej. Dla zapewnienia odpowiedniego zacienienia, zaleca się wykonanie żaluzji odpowiednio większej niż wnęka z każdej strony. W przypadku montażu verticala do sufitu, wysokość całkowita mierzona jest do miejsca montażu, a szerokość mierzy się identycznie jak w wersji ściennej.

Szerokość (A) jest to wymiar całkowity rynny żaluzji. Do szerokości wnęki dodajemy min. 5cm z lewej oraz prawej strony, tak by skrajny pasek tkaniny zakrywał część ściany.

Wysokość (B) jest to wymiar całkowity żaluzji (rynna razem z paskami tkaniny). Do wysokości wnęki dodajemy min. 10cm od góry, gdzie będzie montowana żaluzja. Rynna, haczyki oraz część pasa tkaniny znajdują się na ścianie, aby uniknąć prześwitów światła. Pod parapetem także dodajemy min. 10cm, aby pasek tkaniny kończył się znacznie poniżej światła okna.

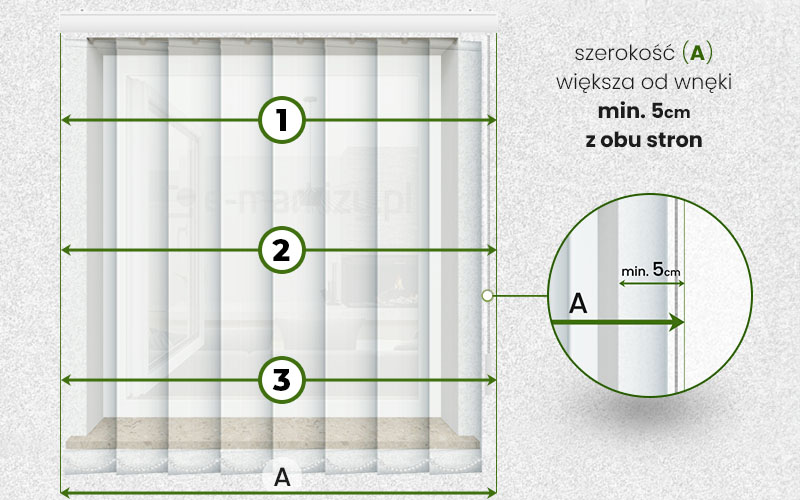

Żaluzje vertical pomiar szrokości przy montażu ściennym ukazany na obrazie żaluzji zamocowanej ponad wnęką okienną, na który nałożono trzy dwukierunkowe zielone strzałki poziome z okrągłymi znacznikami pośrodku zawierającymi od lewej cyfry: 1, 2 i 3. Od zewnętrznych krawędzi karnisza poprowadzono w dół zielone kreski, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę z symbolem A. Po prawej stronie od boku żaluzji umieszczono rysunek z powiększeniem miejsca zakończenia karnisza i krawędzią wnęki. Pomiędzy nimi umieszczono strzałkę z napisem "min. 5cm". Nad powiększeniem napis "Szerokość (A) większa od wnęki min. 5cm z obu stron".

Pomiar szerokości – zakładki min. 5cm z obu stron

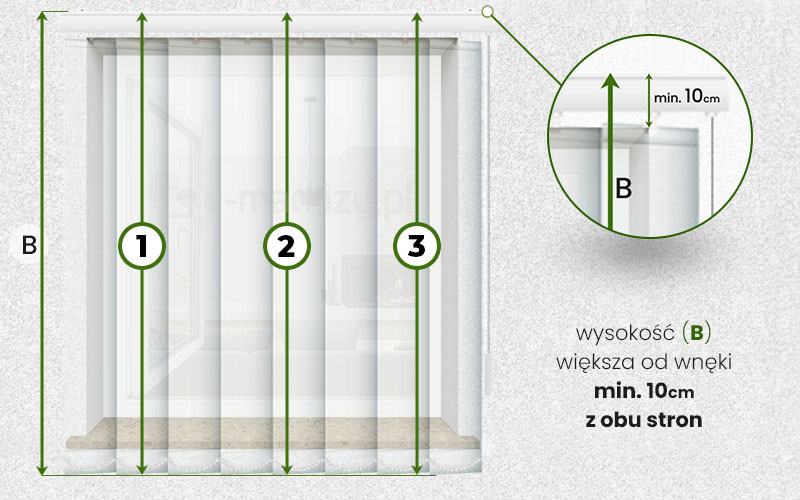

Żaluzje vertical pomiar wysokości przy montażu ściennym ukazany na obrazie żaluzji zamocowanej ponad wnęką okienną, na który nałożono trzy dwukierunkowe zielone strzałki pionowe z okrągłymi znacznikami pośrodku zawierającymi od lewej cyfry: 1, 2 i 3. Od dolnej krawędzi pasa tkaniny oraz górnej krawędzi karnisza poprowadzono w lewo zielone kreski, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę z symbolem B. Po prawej stronie od narożnika żaluzji umieszczono rysunek z powiększeniem miejsca mocowania karnisza i krawędzią wnęki. Pomiędzy nimi umieszczono strzałkę z napisem po prawej "min. 10cm". Pod powiększeniem napis "wysokość (B) większa od wnęki min. 10 cm z obu stron".

Pomiar wysokości – zakładka min. 10cm od góry wnęki

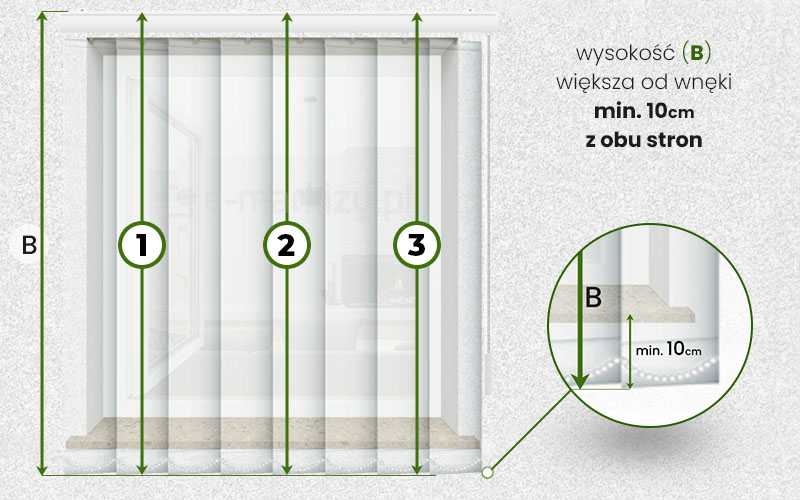

Pomiar wysokości – zakładka min. 10cm od dołu parapetu

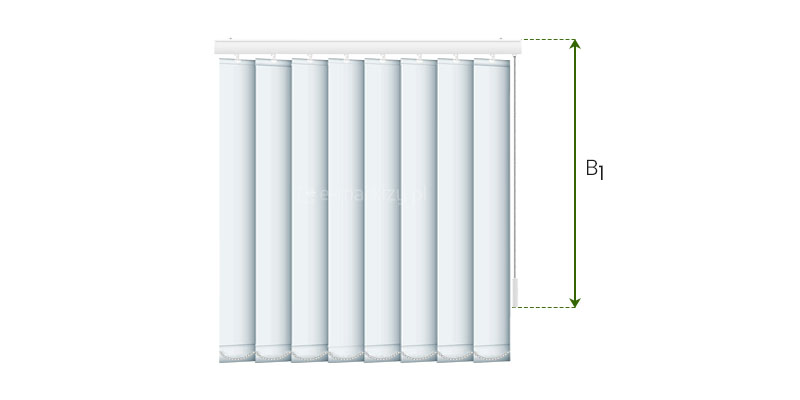

Żaluzje pionowe pomiar wysokości sterowania ukazany na obrazie żaluzji na białym tle. Od górnej krawędzi karnisza do końca łańcuszka z obciążnikiem poprowadzono zieloną dwukierunkową strzałkę z symbolem B1. Zwykle wysokość sterowania stanowi 2/3 wysokości całej żaluzji.

Długość sterowania żaluzji

Długość łańcuszka liczona jest od górnej krawędzi szyny, co 200cm stosowane są stabilizujące podpory magnetyczne, a łańcuszek zwieńczony jest obciążnikiem z wkładem metalowym.

Standardowo długość łańcuszka B1 to 2/3 wysokości żaluzji.

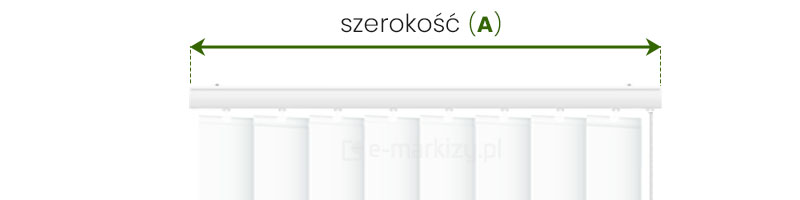

Żaluzje pionowe pomiar karnisza ukazany na fragmencie żaluzji na białym tle. Od bocznych skrajów karnisza żaluzji poprowadzono w górę przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę z napisem nad nią "szerokość (A)".

Pomiar przy zamawianiu samej rynny

Szerokość (A) – szerokość całkowita rynny

Zdjęcie techniczne przedstawiające profil aluminiowy stanowiący główną szynę montażową (karnisz), na której opierają się żaluzje pionowe. Biała szyna o gładkiej powierzchni ukazana jest w perspektywie, co pozwala na dokładne zobaczenie jej przekroju poprzecznego oraz zakończenia boczną zaślepką z tworzywa sztucznego. Na grafice naniesiono precyzyjne wymiary zewnętrzne profilu za pomocą zielonych strzałek pomocniczych i czarnych napisów. Wysokość szyny wynosi 25mm, natomiast jej szerokość to 44mm. Wewnątrz profilu widoczne są fragmenty mechanizmu sterującego, w tym aluminiowy trzpień odpowiedzialny za obracanie lamelami. Całość prezentuje kompaktową i estetyczną budowę górnego elementu konstrukcyjnego systemu, jakim są żaluzje pionowe, na tle czystej bieli.

Wymiary rynny/karnisza to 44x25mm

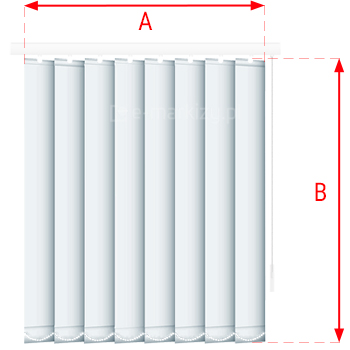

Żaluzje pionowe pomiar pasów rolety ukazany na przykładzie żaluzji umieszczonej na białym tle. Od krawędzi górnej i dolnej samego pasa poprowadzono w prawo przerywane kreski, pomiędzy którymi umieszczono czerwoną dwukierunkową strzałkę z symbolem B, pokazującym wysokość pasa. Pomiar szerokości pasów wyznaczono od krawędzi zewnętrznych, jakie zajmują wszystkie pasy żaluzji, oznaczony został on czerwoną dwukierunkową strzałką z symbolem A ponad żaluzją.

Pomiar przy zamawianiu samych pasów tkaniny

Szerokość (A) – wymiar całkowity samych pasów tkaniny, bez uwzględnienia karnisza

Wysokość (B) – wymiar całkowity samych pasów tkaniny, bez uwzględnienia karnisza oraz haków tkaniny

W przypadku zamawiania wyłącznie pasów tkaniny do wymiany na istniejącym systemie, pasy tkaniny wyposażone są w obciążniki, wieszaki pasów i łańcuszek dolny.
W zamówieniu należy podać całkowity wymiar pasa tkaniny.

Rysunek techniczny przedstawia szczegółowy mechanizm wewnętrzny szyny, w którą wyposażone są żaluzje pionowe, obrazując sposób rozmieszczenia wózków jezdnych odpowiedzialnych za ruch lameli. Na przekroju widoczne są trzy plastikowe, transparentne korpusy wózków osadzone na metalowym pręcie sterującym o żłobionej strukturze. Każdy moduł wózka zawiera system kół zębatych oraz czerwone rolki ułatwiające płynne przesuwanie się elementów wewnątrz profilu. Pomiędzy górnymi częściami wózków rozpięta jest metalowa taśma dystansowa, która wyznacza stałe odstępy między poszczególnymi uchwytami lameli. Odległość między środkami sąsiednich wózków została oznaczona literą g, a nad mechanizmem widoczne są dwie zielone strzałki pomocnicze wskazujące te odcinki. W dolnej części grafiki po prawej stronie umieszczono legendę techniczną określającą konkretne parametry dla dwóch wariantów systemu: dla pasów o szerokości 89 mm wartość g wynosi 79 mm, natomiast dla pasów o szerokości 127 mm wartość g wynosi 115 mm. Cały schemat jest zaprezentowany w rzucie izometrycznym na czystym białym tle, co pozwala na dokładną analizę budowy i zasad działania napędu żaluzji pionowych.

Ilość gońców przypadających na szynę:

W celu obliczenia ilości gońców w zamawianej żaluzji, naliży zastosować się do poniższych wzorów:
– pas 127mm: szerokość A podzielić przez 11,5cm
– pas 89mm: szerokość A podzielić przez 7,9cm

Odległość między pasami:
– pas 127mm: średnio 115mm
– pas 89mm: średnio 79mm
