Zig-Zag – moskitiera drzwiowa-plisowana Montaż i Dane Techniczne

Montaż moskitiery do drzwi przesuwnych

Drzwi tarasowe HS z szarą ramą z zainstalowaną wewnątrz wnęki okiennej moskitierą Zig Zag z szarą siatką i antracytowymi profilami, która osłania częściowo przytulne wnętrze z kanapą i kominkiem opalanym drewnem. Okno we wnęce ściany o białej elewacji i szarym podmurowaniu. Po obu stronach drzwi tarasowych posadzono niskie iglaki i zainstalowano lampy na ścianie. W dolnej części napis "montaż na drzwiach przesuwnych".

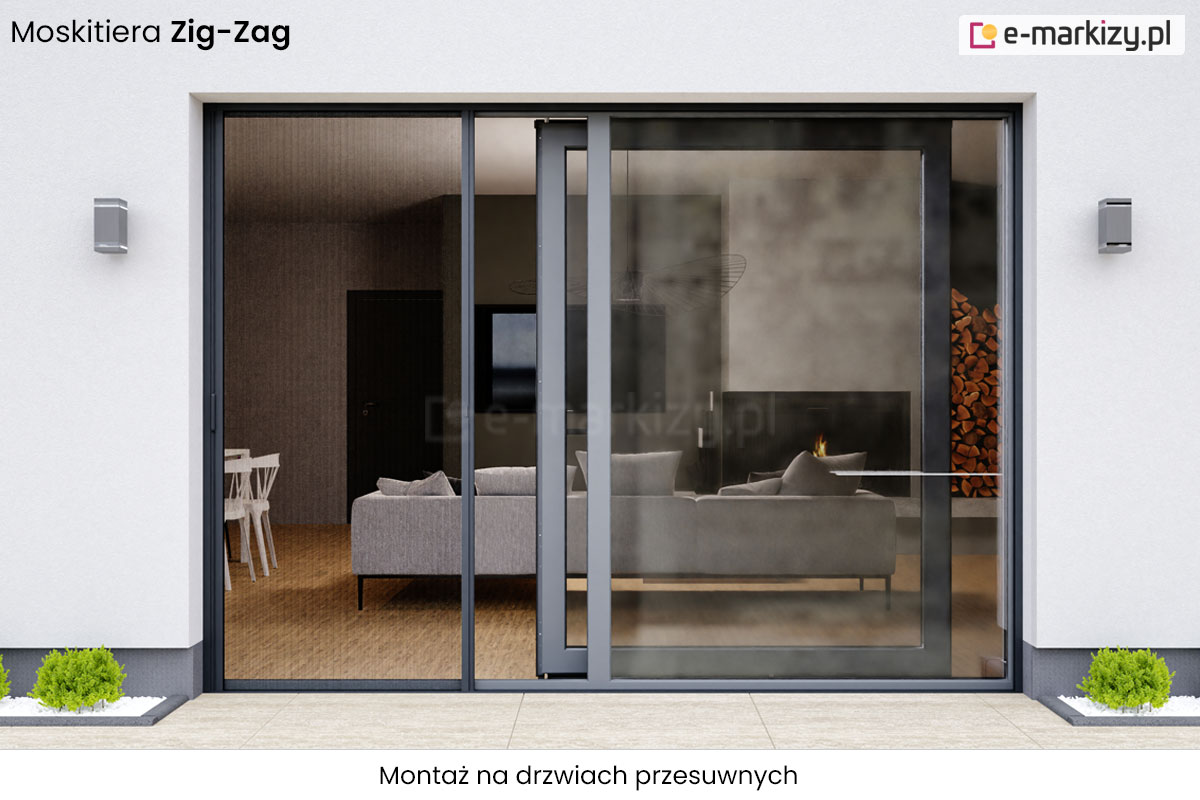

Moskitiera Zig-Zag zamontowana na dużych drzwiach tarasowych z przesuwnym skrzydłem o antracytowej ramie, mocowana do wnęki okiennej w ścianie o białej elewacji i szarej podmurówce. Poza wnęką na ścianie zewnętrznej dwie nowoczesne lampy, przy tarasie wzdłuż ściany posadzono niskie roślinki iglaste uformowane w kulisty kształt. Wewnątrz pomieszczenia osłoniętego moskitierą widoczny stół z krzesłami i kanapa z poduchami ustawione na drewnianej podłodze. Pod zdjęciem napis "montaż na drzwiach przesuwnych".

Zbliżenie w dwóch ujęciach pod różnym kątem, prowadnicy dolnej z systemem sznurkowym do moskitiery plisowanej Zig Zag w kolorze antracytowym, zamocowanej w pobliżu ramy okna o jasnoszarej barwie z uchylnym skrzydłem okiennym. Pod zdjęciami napis "montaż na drzwiach przesuwnych".

Montaż moskitiery do drzwi otwieranych na zawiasach

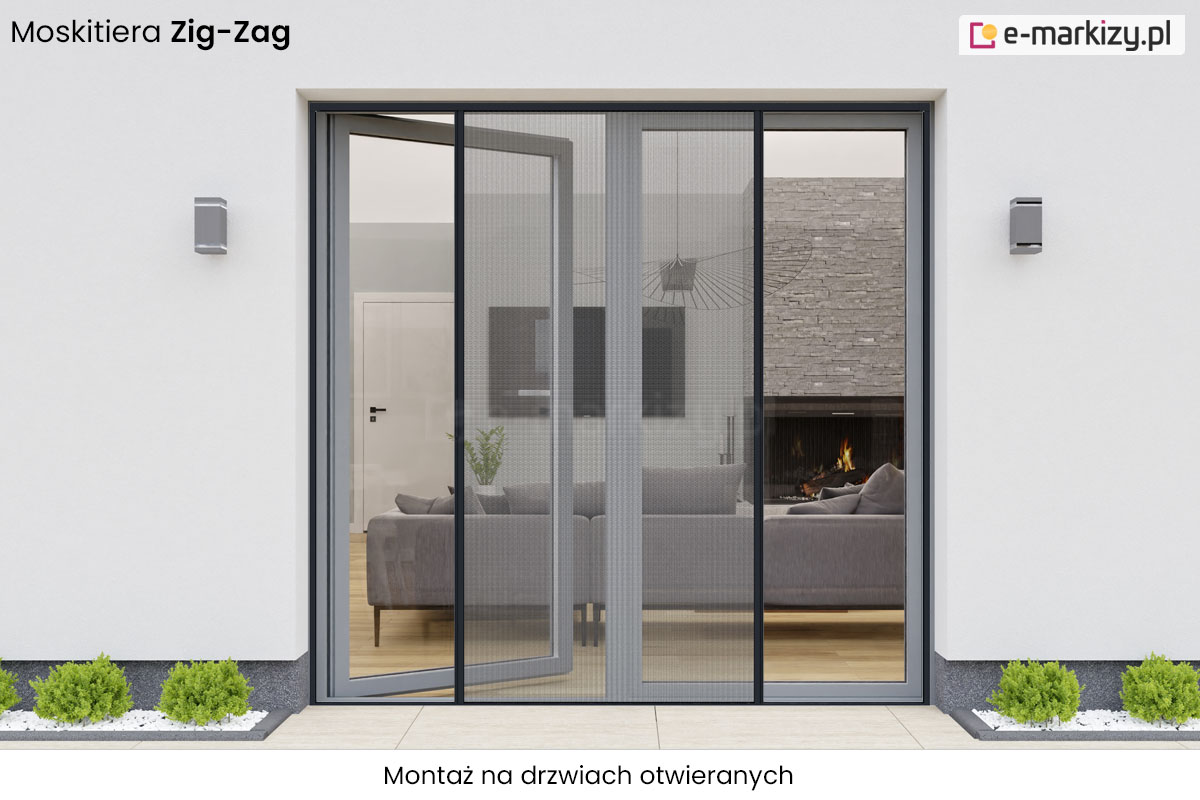

Moskitiera plisowana Zig Zag zastosowana do osłonięcia tradycyjnych, otwieranych drzwi balkonowych, o czym informuje także napis w dolnej części zdjęcia.

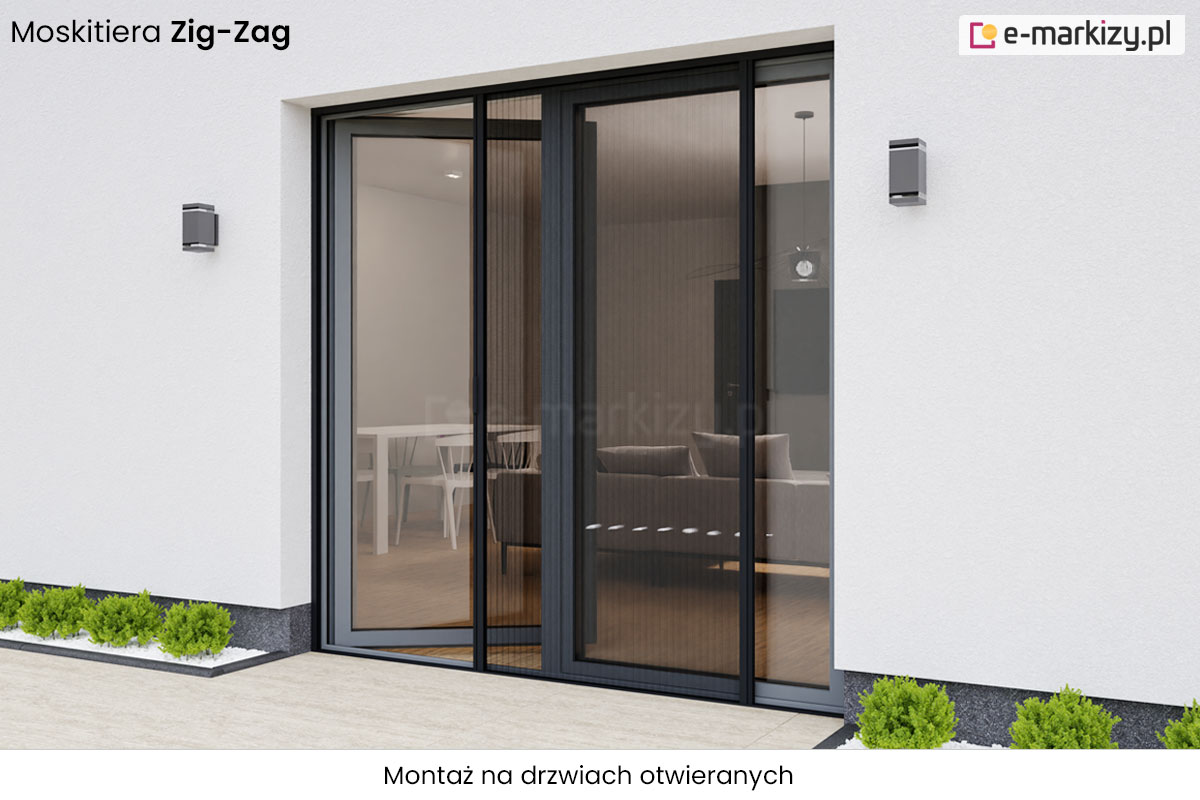

Okno balkonowe z uchylonym skrzydłem przesłonięte moskitierą plisowaną Zig Zag o czarnej siatce i antracytowej konstrukcji. Moskitiera zamocowana do wnęki na ścianie o białej elewacji z szarą podmurówką, przy której wśród białych kamyków posadzono niskie iglaki o okrągłym kształcie. Za oknem balkonowym widoczne wnętrze z białym stołem jadalnianym i dopasowanymi do niego krzesłami oraz z szarą kanapą z kilkoma poduszkami.

Moskitiera plisowana Zig-Zag do okna balkonowego ze zbliżeniem prowadnicy dolnej, w której ukryty został system sznurków do otwierania i zamykania siatki. W tle widoczne otwarte okno balkonowe i podłoga z drewnianych paneli.

Montaż moskitiery do drzwi przesuwnych HS

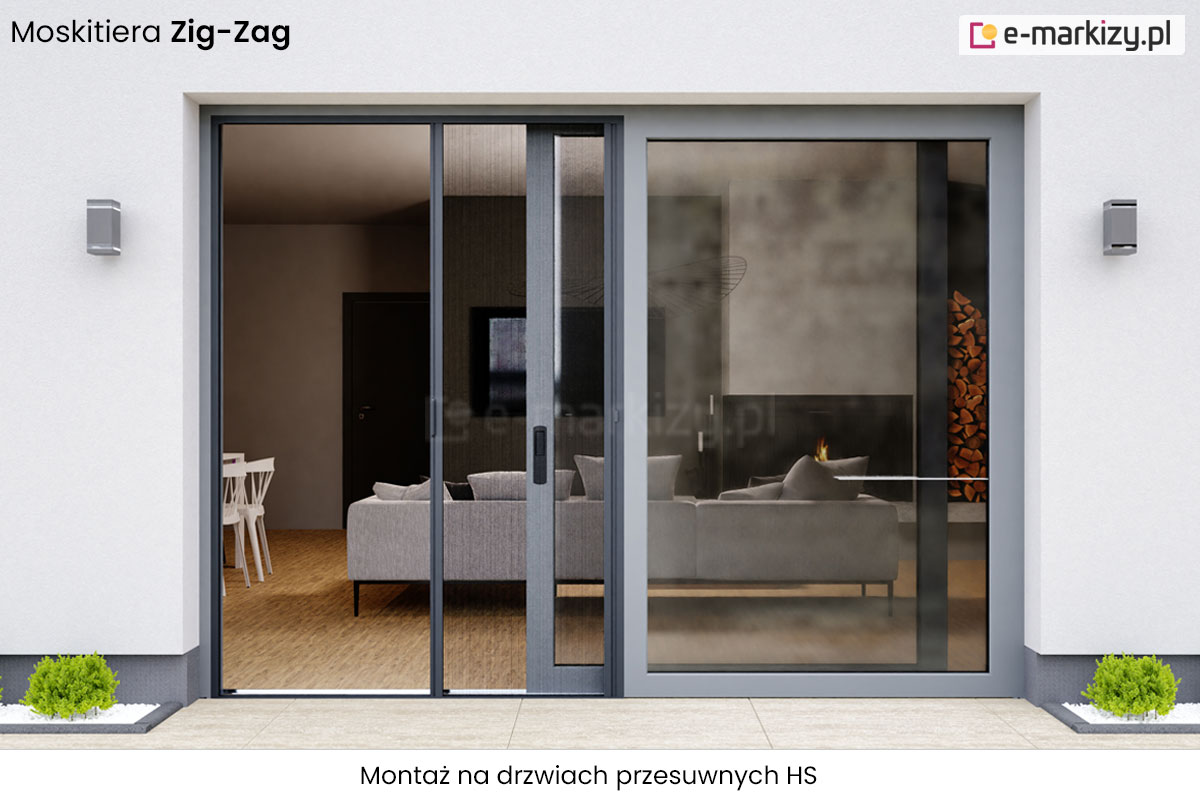

Drzwi tarasowe HS z szarą ramą z zainstalowaną wewnątrz ramy otwieralnego skrzydła moskitierą Zig Zag z szarą siatką i antracytowymi profilami, która osłania częściowo wnętrze z drewnianą podłogą, na której ustawiono kanapę z poduszkami, białe krzesła po lewej i kominek po prawej stronie, z widocznym ułożonym obok niego drewnem do spalenia. W dolnej części napis "montaż na drzwiach przesuwnych HS".

Moskitiera plisowana Zig-Zag zamontowana we wnęce ramy okna HS o szarej ramie. Częściowo rozwinięta siatka moskitiery osłania wnętrze pomieszczenia z dużym stołem z krzesłami oraz szara kanapą z poduchami.

Zbliżenie montażu moskitiery plisowanej Zig Zag w ramie okna HS, w prowadnicy o antracytowym kolorze widoczne sznurki do sterowania zwijaniem i rozwijaniem siatki. Za otwartym oknem widoczna drewniana podłoga, moskitiera ustawiona na podłodze tarasu z płyt gresowych. W dolnej części napis "montaż na drzwiach przesuwnych HS".

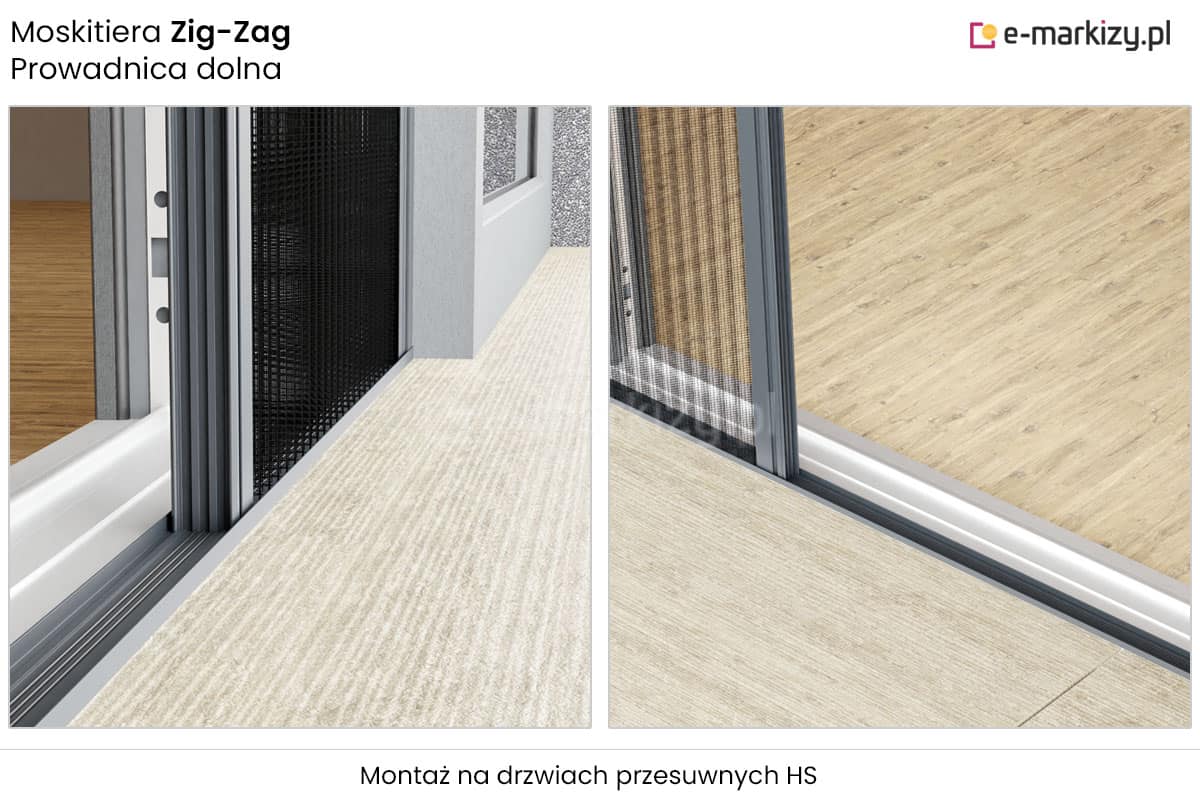

Zbliżenie prowadnicy dolnej moskitiery plisowanej Zig Zag przedstawione w dwóch ujęciach, prezentujących mocowanie moskitiery do okna tarasowego HS z zachowaniem odstępu od ramy okna. W górnej części napis "Moskitiera Zig-Zag prowadnica dolna", na dole napis "montaż na drzwiach przesuwnych HS (z zachowaniem odstępu)".

Montaż moskitiery do okna

Moskitiera plisowana Zig Zag zamontowana na tradycyjnym oknie, do ramy okna o szarej ramie z dwoma otwartymi skrzydłami. Ściana z oknem w kolorze białym, pod którą posadzono niskie iglaki oraz ustawiono lampy ogrodowe. Poniżej napis "montaż na oknie".

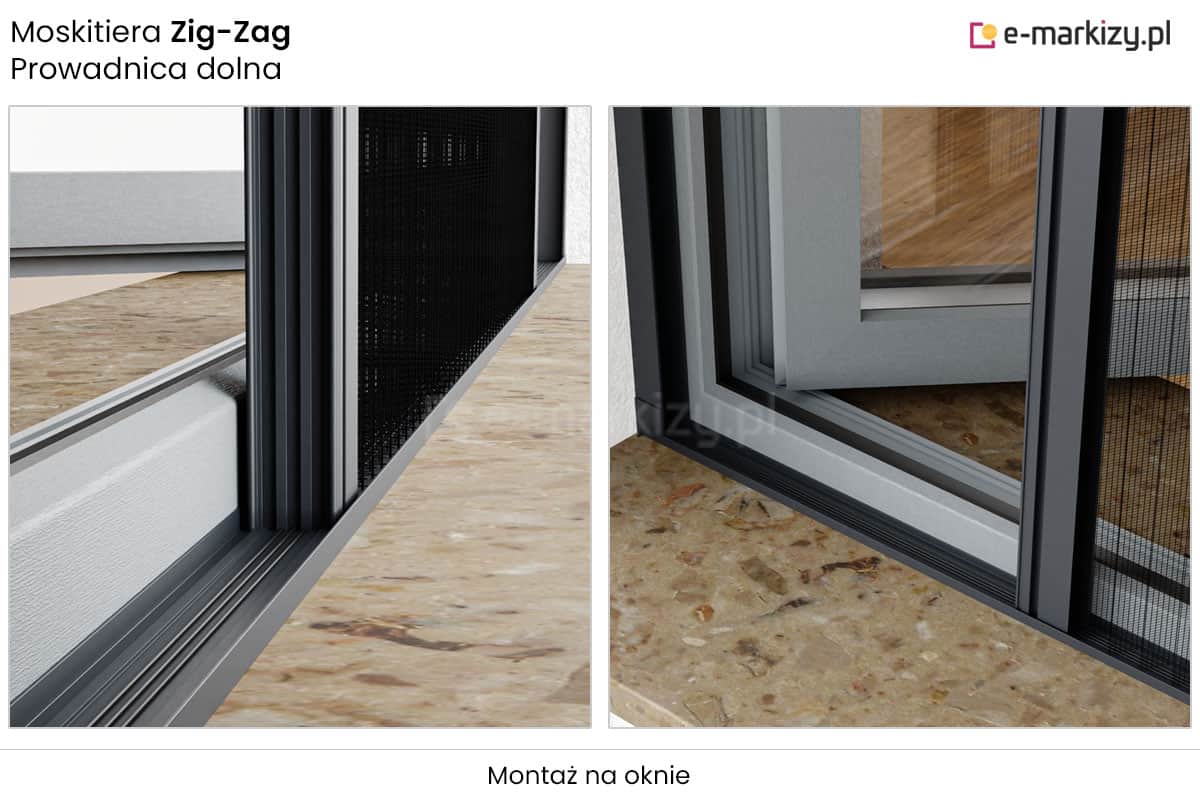

Zbliżenie w dwóch ujęciach dolnej prowadnicy moskitiery Zig Zag, w której umieszczony jest system sznurków do sterowania osłoną przeciw owadom, zamocowanej w pobliżu ramy uchylonego okna o białej ramie. Pod zdjęciami napis "montaż na oknie".

Prowadnica górna moskitiery Zig-Zag

Zbliżenie lewego górnego narożnika moskitiery Zig-Zag z widocznym łącznikiem prowadnic w kolorze antracytowym zamocowanego na ścianie wnęki okiennej z białą elewacją.

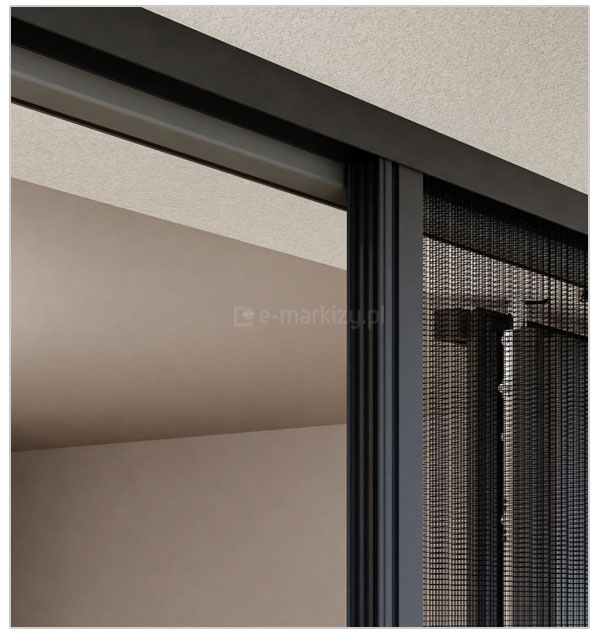

Zdjęcie przedstawia zbliżenie na górny detal montażowy systemu, jakim jest moskitiera Zig-Zag, zainstalowanego w świetle drzwi tarasowych lub balkonowych. Fotografia wykonana z perspektywy żabiej ukazuje górną szynę prowadzącą oraz pionowy profil przesuwny w kolorze ciemnego antracytu, które są zamontowane pod jasnym nadprożem o chropowatej strukturze tynku. W centralnej części kadru widoczny jest pionowy profil zintegrowany z ciemną siatką plisowaną, która chowa się wewnątrz aluminiowej konstrukcji. Precyzyjne spasowanie elementów podkreśla minimalistyczny design produktu. W tle, po lewej stronie, widoczny jest fragment ramy okiennej oraz wnętrze pomieszczenia o jasnych ścianach. Całość zdjęcia koncentruje się na ukazaniu płynnego połączenia profili aluminiowych oraz stabilności prowadzenia siatki w górnej części wnęki, co jest kluczowe dla bezawaryjnego działania modelu moskitiera Zig-Zag.

Zig-Zag – moskitiera drzwiowa-plisowana Montaż

Duże przestronne wnętrze z kanapą ustawioną naprzeciw kominka, pod nowoczesną lampą oraz ustawionym po lewej stołem z krzesłami i widocznym w tle dużym telewizorem i drzwiami wewnętrznymi oraz dużym oknem tarasowym o antracytowej ramie, które zostało częściowo przesłonięte zamocowaną poza wnęką na kątownikach moskitierą Zig-Zag z szarą siatką. Poniżej napis "Montaż poza wnęką na profilach L (kątownikach)".

Montaż moskitiery poza wnęką na kątownikach

Dzięki boczym kątownikom (profile L) możliwy jest montaż moskitiery poza wnęką.

Montażowe profile boczne lakierowane są na kolor zbliżony do wybranego koloru konstrukcji.

Grafika przedstawia zestawienie czterech wariantów kolorystycznych profili, w jakich dostępna jest moskitiera Zig-Zag. W górnej części obrazu, na białym tle, znajduje się czarny napis Dostępne w wielu kolorach, który został podkreślony cienką zieloną linią z wyraźniejszym akcentem w centralnym punkcie. Poniżej zaprezentowano cztery wizualizacje szerokich konstrukcji moskitier, ustawionych w rzędzie. Każda z nich posiada centralnie umieszczony pakiet siatki plisowanej w kolorze grafitowym, która jest częściowo rozwinięta, pozostawiając wolną, białą przestrzeń po obu stronach ruchomego profilu. Pierwsza konstrukcja od lewej posiada ramę w kolorze klasycznej bieli. Druga wizualizacja przedstawia profil w kolorze ciemnego brązu o ciepłym odcieniu. Trzeci model prezentuje konstrukcję w kolorze antracytowym lub bardzo ciemnym szarym. Ostatnia makieta po prawej stronie ukazuje ramę w kolorze złotego dębu lub jasnego brązu, imitującą naturalną strukturę drewna. Wszystkie modele moskitiera Zig-Zag są ukazane w identycznej perspektywie, co ułatwia porównanie estetyki poszczególnych wykończeń aluminiowych profili w zestawieniu z charakterystyczną, harmonijkową siatką.

Moskitiera Balkonowa – Kolory Konstrukcji

Standardowo możemy wybrać jeden z dostępnych kolorów konstrukcji moskitiery. Na zamówienie możliwe jest użycie okleiny drewnopodobnej (np. złoty dąb)

Graficzny schemat techniczny przedstawia dwa warianty montażu i kierunki otwierania, jakie oferuje moskitiera Zig-Zag, które określa się od wnętrza pomieszczenia, co zostało opisane jako widok od wewnątrz. Na białym tle umieszczono dwa prostokątne obrysy ram w kolorze czarnym. Lewy schemat opatrzony jest napisem Moduł z prawej strony Rozsuwanie w lewo; przedstawia on szarą siatkę plisowaną zajmującą prawą część ramy, na której widnieje zielona strzałka skierowana w lewo oraz zielone oznaczenie (P). Prawa część tego schematu pozostaje pusta. Prawy schemat posiada napis Moduł z lewej strony Rozsuwanie w prawo; tutaj siatka plisowana znajduje się po lewej stronie ramy, co uzupełnia zielona strzałka skierowana w prawo oraz zielona litera (L). Prawa sekcja tej ramki jest pusta. Na samym dole grafiki znajduje się centralnie umieszczony napis widok od wewnątrz, który definiuje perspektywę obserwatora. Całość ma formę przejrzystej instrukcji wyboru strony montażu dla systemu moskitiera Zig-Zag.

Strona montażu moskitiery

• Moduł siatki z prawej strony (P), moduł siatki zamyka się na lewą stronę, a umiejscowiony jest przy prawej krawędzi.

• Moduł siatki z lewej strony (L), moduł siatki zamyka się na prawą stronę, a umiejscowiony jest przy lewej krawędzi.

Uwaga! Widok moskitiery na rysunku od wewnątrz pomieszczenia

Zdjęcie przedstawia zbliżenie na pionowy profil aluminiowy moskitiery Zig-Zag w kolorze białym lub jasnoszarym, w którym zamontowano ergonomiczną klamkę do obsługi systemu przesuwnego. Klamka moskitiery ma formę podłużnego, wąskiego uchwytu wykonanego z czarnego tworzywa, który jest wpuszczony w ramę prowadzącą. Od klamki odchodzi zielona linia pomocnicza zakończona białym punktem, wskazująca na element i prowadząca do napisu w języku polskim Klamka moskitiery umieszczonego na białym tle po prawej stronie grafiki. Po lewej stronie widoczny jest fragment napiętej siatki plisowanej w ciemnym kolorze, która charakteryzuje się regularnymi, pionowymi zagięciami typowymi dla modelu moskitiera Zig-Zag. Siatka jest zintegrowana z aluminiową konstrukcją, a w tle widać rozmyty zarys elewacji budynku lub wnęki okiennej. Całość kompozycji ma charakter instruktażowy i techniczny, skupiając się na detalach wykończenia osłony przeciw owadom.

Wygodna klamka moskitiery ułatwia rozwijanie oraz zwijanie siatki. Standardowo mocowana jest ona od zewnątrz.

Komponenty moskitiery Zig-Zag

Profil górny
Futryna boczna
Futryna boczna
Profil główny
Profil dolny
Narożnik PVC
Taśma magnetyczna
Narożnik
Siatka 16 mm

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).

Przykład montażu moskitiery na ścianie poza wnęką:

Konstrukcja moskitiery plisowanej Zig Zag zbudowana z aluminiowych profili w kolorze antracytu zamocowana na ścianie poza wnęką, w której widoczne jest antracytowa rama okna tarasowego z roletami zewnętrznymi.

Zbliżenie łącznika maskującego połączenie profili moskitiery Zig Zag w narożniku, moskitiera w kolorze antracytowym zamocowana do ściany poza wnęką.

Zbliżenie prawego narożnika z łącznikiem prowadnic moskitiery Zig-Zag w kolorze antracytowym zamocowanej poza wnęką okienną do ściany wykonanej w górnej części z drewna, a z boku pokrytej jasnym tynkiem strukturalnym. We wnęce widoczna rewizja kasety żaluzji fasadowych, która uniemożliwia montaż moskitiery we wnęce.

Zbliżenie profilu bocznego, w który wsuwa się pakiet z siatką po rozwinięciu osłony. Dzięki niemu moskitiera plisowana Zig Zag zapewnia skuteczną ochronę przed owadami.

Profil boczny moskitiery plisowanej Zig Zag w kolorze antracytowym zamocowany do ściany wykończonej jasnym tynkiem strukturalnym poza wnęką okienną.

Zbliżenie mocowania profili moskitiery za pomocą kątowników. Pozwala na zamocowanie moskitiery Zig Zag do ściany poza wnęką, bądź do ramy okna bez konieczności nawiercania prowadnic bocznych. Na wysokości kątownika umieszczonego przy ścianie o jasnej strukturalnej elewacji umieszczono biały okrągły znacznik prowadzący za pomocą cienkiej zielonej kreski do szarego pola z napisem "przykład montażu prowadnicy na kątowniku".

Przykład montażu prowadnicy na kątowniku

Prowadnica boczna moskitiery Zig Zag z widocznym systemem linek zamocowana na ścianie wnęki okiennej z jasnym tynkiem strukturalnym. Obok mechanizmu umieszczono biały okrągły znacznik od którego w prawo prowadzi cienka zielona linia, na której końcu umieszczono na szarym tle napis "regulacja naciągu linek wewnątrz prowadnicy".

Regulacja naciągu linek wewnątrz prowadnicy

Skrócony Montaż moskitiery Zig-Zag

Grafika instruktażowa, dotycząca montażu moskitiery Zig Zag, składa się z dwóch ponumerowanych rysunków technicznych, oznaczonych zielonymi kwadratami z cyframi 1 oraz 2 w lewych górnych rogach, które przedstawiają etapy montażu ramy osłony, jaką jest moskitiera Zig-Zag. Rysunki wykonane są w stylistyce czarno-białego szkicu technicznego z użyciem odcieni szarości. Na rysunku numer 1 pokazano proces łączenia narożnika z profilem aluminiowym. Po lewej stronie widoczny jest plastikowy narożnik o kształcie litery L z wypustką montażową, która ma zostać wsunięta w otwór profilu. Czarna strzałka wskazuje kierunek montażu narożnika do wnętrza komory poziomego profilu ramy widocznego po prawej stronie. Rysunek numer 2 przedstawia dłonie montera łączące dwa gotowe elementy ramy. Górna część rysunku ukazuje poziomy profil z już zamontowanym narożnikiem. Dolna część przedstawia pionowy profil aluminiowy, który jest nasuwany na wystający element narożnika. Pionowa czarna strzałka skierowana w górę precyzyjnie wskazuje kierunek scalania obu profili w celu utworzenia sztywnego narożnika konstrukcji moskitiery Zig-Zag.

1. Załóż narożnik na profil górny. 2. Wepnij futrynę boczną w górny narożnik.

Grafika instruktażowa składa się z dwóch rysunków technicznych w formie szkiców, oznaczonych zielonymi kwadratami z cyframi 3 oraz 4, które szczegółowo obrazują proces montażu dolnej części ramy systemu, jakim jest moskitiera Zig-Zag. Rysunek numer 3 przedstawia detal łączenia dolnego narożnika z poziomym profilem prowadzącym. Po lewej stronie widoczny jest jasnoszary element narożny o specyficznej konstrukcji z trzema wypustkami montażowymi, które mają zostać wprowadzone do wnętrza profilu aluminiowego. Czarna strzałka wskazuje kierunek wsuwania elementu w komorę szyny, która jest otwarta od góry, co sugeruje jej funkcję jako prowadnicy dolnej. Rysunek numer 4 ukazuje dłoń montera wykonującą końcowy etap scalania narożnika z pionowym profilem bocznym. Poziomy profil dolny z zamontowanym już narożnikiem spoczywa na podłożu, a pionowy profil aluminiowy jest opuszczany pionowo w dół na wystający trzpień narożnika. Kierunek tego ruchu jest precyzyjnie oznaczony czarną strzałką skierowaną w dół. Całość schematu ma na celu pokazanie, jak bez użycia skomplikowanych narzędzi, poprzez system dopasowanych złączy, powstaje stabilna i szczelna rama dla modelu moskitiera Zig-Zag.

3. Załóż narożnik na profil dolny. 4. Wepnij futrynę boczną w dolny narożnik.

Grafika instruktażowa składa się z dwóch rysunków technicznych w formie szkiców, oznaczonych zielonymi kwadratami z symbolami 5a oraz 5b, które obrazują etap przykręcania zmontowanej ramy do podłoża lub ościeżnicy, co stanowi kluczowy element instalacji systemu moskitiera Zig-Zag. Rysunek 5a przedstawia zbliżenie na górny narożnik konstrukcji. Widoczna jest dłoń montera trzymająca śrubokręt, którym wkręca wkręt w otwór montażowy umieszczony w plastikowym narożniku łączącym górny profil poziomy z pionowym profilem bocznym. Precyzyjne umiejscowienie wkręta zapewnia stabilne osadzenie górnej części ramy we wnęce. Rysunek 5b ukazuje analogiczną czynność wykonywaną w dolnym narożniku moskitiery. Dłoń z narzędziem kieruje wkręt w stronę otworu w dolnym narożniku, który spaja pionowy profil boczny z dolną szyną prowadzącą. Oba schematy podkreślają prostotę montażu mechanicznego, wymagającego jedynie podstawowych narzędzi do trwałego unieruchomienia aluminiowych profili tworzących obramowanie dla siatki plisowanej.

5a. Przykręć górne narożniki do stolarki okiennej. 5b. Przykręć dolne narożniki do stolarki okiennej.

Grafika instruktażowa składa się z dwóch rysunków technicznych w formie szkiców, oznaczonych zielonymi kwadratami z cyframi 6 oraz 7, które prezentują etap przygotowania otworów montażowych w profilach systemu, jakim jest moskitiera Zig-Zag. Rysunek numer 6 przedstawia postać trzymającą wiertarkę elektryczną, która wykonuje nawiercenie w pionowym profilu bocznym moskitiery, tuż poniżej górnego narożnika. Nad wiertłem umieszczono oznaczenie techniczne wskazujące na wymaganą średnicę otworu wynoszącą 4,2 mm. Rysunek numer 7 ukazuje zbliżenie na gotowy otwór montażowy w profilu aluminiowym. Przy otworze znajduje się opis techniczny potwierdzający średnicę 4,2 mm oraz dodatkowa informacja o odległości otworu od krawędzi profilu, wynoszącej 4,0 mm. Obok otworu widnieje czarny symbol w kształcie litery T, który odnosi się do sposobu osadzenia profilu. Oba rysunki mają na celu precyzyjne wskazanie parametrów technicznych niezbędnych do prawidłowego przygotowania konstrukcji przed jej ostatecznym przykręceniem do podłoża.

6. Przewierć w połowie wysokości futrynę i stolarkę okienną. 7. Nagwintuj otwory gwintownikiem M5.

Grafika instruktażowa składa się z dwóch rysunków technicznych w formie szkiców, oznaczonych zielonymi kwadratami z cyframi 8 oraz 9, które obrazują proces montażu oraz rozwiercania otworów w profilach ramy, jakimi charakteryzuje się moskitiera Zig-Zag. Rysunek numer 8 przedstawia detal montażowy w górnej części pionowego profilu bocznego. Widoczny jest otwór w profilu aluminiowym, w który wkładany jest niewielki, podłużny element stabilizujący, a poniżej znajduje się klucz imbusowy w kształcie litery L. Sugeruje to etap mechanicznej regulacji lub blokady elementów konstrukcyjnych ramy po jej osadzeniu we wnęce. Rysunek numer 9 ukazuje postać trzymającą wiertarkę elektryczną podczas wykonywania drugiego nawiercenia w tym samym profilu, nieco powyżej otworu z poprzedniego kroku. Nad wiertłem umieszczono linię pomocniczą z opisem technicznym wskazującym na średnicę otworu wynoszącą 5,0 mm. Cały schemat ma na celu precyzyjne poinstruowanie użytkownika o konieczności przygotowania otworów o różnych średnicach w określonych miejscach konstrukcji, co jest niezbędne do prawidłowego zainstalowania systemu moskitiera Zig-Zag.

8. Wkręć śrubę łączącą futrynę ze stolarką. 9. Przewierć ściankę czołową futryny.

Grafika instruktażowa składa się z dwóch rysunków technicznych w formie szkiców, oznaczonych zielonymi kwadratami z cyframi 10 oraz 11, które prezentują finalny etap wykończenia montażu konstrukcji moskitiery Zig-Zag. Rysunek numer 10 przedstawia dłoń montera nakładającą plastikową zaślepkę maskującą na górny narożnik ramy. Zaślepka o kątowym kształcie jest nasuwana na miejsce styku profilu poziomego z pionowym, gdzie wcześniej widoczne były otwory montażowe i śruby. Kierunek nakładania elementu wskazują dwie przerywane linie pomocnicze oraz czarna strzałka skierowana w stronę narożnika. Rysunek numer 11 ukazuje analogiczną czynność wykonywaną w dolnym narożniku moskitiery. Dłoń przykłada identyczną zaślepkę do dolnego punktu łączenia pionowego profilu bocznego z dolną szyną prowadzącą. Podobnie jak w poprzednim kroku, kierunek montażu jest wyraźnie zaznaczony strzałką i liniami przerywanymi. Zastosowanie tych elementów maskujących zapewnia estetyczny wygląd całego systemu moskitiera Zig-Zag, ukrywając techniczne detale montażowe i chroniąc narożniki przed zanieczyszczeniami.

10. Załóż zaślepkę górnych narożników. 11. Załóż zaślepkę dolnych narożników.
