Dach Lamelowy SB400 MD Pomiar i Dane Techniczne

Techniczny schemat izometryczny przedstawiający moduł dachu lamelowego SB400 MD na białym tle, służący do celów wymiarowania konstrukcji. Wizualizacja 3D prezentuje prostokątną platformę zadaszenia złożoną z poziomych, równolegle ułożonych piór żaluzjowych, czyli lamel, w kolorze ciemnoszarym lub antracytowym. Lamelowy dach jest ukazany w rzucie pod kątem, co pozwala zobrazować jego strukturę oraz mechanizm sterujący zlokalizowany wzdłuż dłuższego boku ramy. Na grafice dach lamelowy SB400 MD pomiar naniesiono zielone linie pomocnicze ze strzałkami oraz oznaczenia literowe określające kluczowe parametry techniczne gabarytów produktu. Litera W przypisana do zielonej linii wzdłuż dłuższego boku konstrukcji definiuje szerokość zadaszenia modułu, natomiast litera S umieszczona przy linii wzdłuż krótszego boku określa głębokość lub wysięg konstrukcji lamelowej. Pionowe, przerywane linie pomocnicze w kolorze zielonym precyzyjnie wskazują punkty skrajne ramy dachu, od których mierzone są poszczególne odległości montażowe.

Dach lamelowy SB400 MD pomiar

S – szerokość całkowita (od 100 do 400cm)
W – wysięg osłony (od 143 do 703cm)

Silnik nie jest fabrycznie zamocowany do prowadnicy i częściowo wystaje jej poza obrys (wymaga również zamocowania do podkonstrukcji).

Rysunek techniczny przedstawiający szczegółowy schemat wymiarowania szerokości dachu lamelowego SB400 MD w przekroju poprzecznym. Na białym tle widoczny jest profil lamelowy z zaznaczonymi kluczowymi wartościami montażowymi w milimetrach. Górna linia wymiarowa opisuje szerokość pióra z zaślepkami jako S minus 114 mm, natomiast dolna określa maksymalną szerokość całkowitą systemu jako S równą 4000 mm. Po lewej i prawej stronie schematu naniesiono szczegółowe wymiary elementów konstrukcyjnych i rynien, takie jak 40 mm, 76 mm, 65 mm oraz 91,6 mm. Po prawej stronie widoczny jest również mechanizm napędowy z zaznaczoną wysokością maksymalną 130 mm oraz minimalnym odstępem 69 mm. Wszystkie linie pomocnicze i opisy wykonane są w kolorze ciemnozielonym, co pozwala na precyzyjne odczytanie parametrów technicznych niezbędnych do prawidłowej instalacji zadaszenia.

Pomiar szerokości

S = szerokość całkowita wraz z prowadnicami

Dach lamelowy SB400 MD dane techniczne

Schemat techniczny dachu lamelowego SB400 MD w widoku z góry, prezentujący lamele w pozycji całkowicie otwartej. Grafitowe pióra dachu są ustawione pionowo, tworząc regularne prześwity na całej powierzchni zadaszenia. Na rysunku naniesiono zielone linie wymiarowe: literą S oznaczono szerokość całkowitą systemu, natomiast literą W oznaczono wysięg (długość). Po prawej stronie znajduje się detal w powiększeniu, ujęty w okręgu, który precyzyjnie pokazuje sposób mierzenia krawędzi konstrukcji przy otwartych lamelach. Grafika na białym tle służy jako instrukcja pomiaru i wizualizacja działania mobilnego zadaszenia pergoli.
Dach z otwartymi lamelami
Schemat techniczny dachu lamelowego SB400 MD w widoku z góry, prezentujący lamele w pozycji całkowicie otwartej. Grafitowe pióra dachu są ustawione pionowo, tworząc regularne prześwity na całej powierzchni zadaszenia. Na rysunku naniesiono zielone linie wymiarowe: literą S oznaczono szerokość całkowitą systemu, natomiast literą W oznaczono wysięg (długość). Po prawej stronie znajduje się detal w powiększeniu, ujęty w okręgu, który precyzyjnie pokazuje sposób mierzenia krawędzi konstrukcji przy otwartych lamelach. Grafika na białym tle służy jako instrukcja pomiaru i wizualizacja działania mobilnego zadaszenia pergoli.
Dach z zamkniętymi lamelami

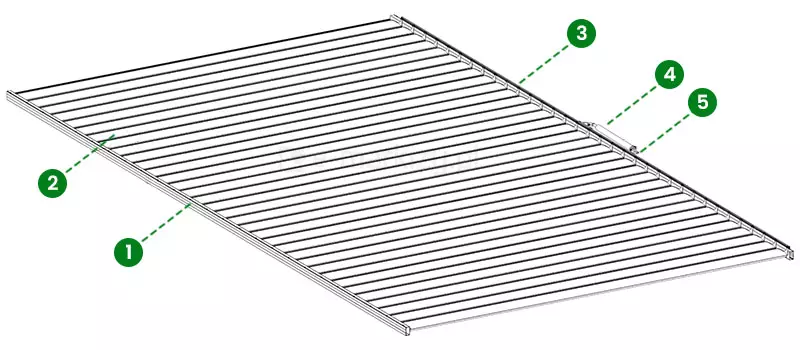

Rysunek techniczny w rzucie aksonometrycznym przedstawiający główne komponenty dachu lamelowego SB400 MD marki Aluprof. Na schemacie widoczna jest ażurowa konstrukcja zadaszenia z lamelami ustawionymi w pozycji otwartej, na którą naniesiono pięć zielonych punktów z numeracją od 1 do 5, połączonych liniami przerywanymi z konkretnymi detalami systemu. Numer 1 wskazuje na profil rynny bocznej, numer 2 oznacza pojedyncze ruchome pióro (lamelę), numer 3 prowadzi do rynny frontowej, natomiast numery 4 i 5 umieszczone po prawej stronie wskazują na elementy mechanizmu napędowego i sterowania zlokalizowane przy krawędzi systemu. Całość została zaprezentowana w formie czarno-białego szkicu z zielonymi akcentami na czystym, białym tle, co służy jako legenda do instrukcji montażu lub specyfikacji technicznej produktu.

Komponenty Modułu Dachowego

1 – Prowadnica (niesamonośna)
2 – Pióro
3 – Cięgno napędowe
4 – Silnik liniowy (niezamocowany do prowadnicy)
5 – Uchwyt prowadzący

Rysunek techniczny przedstawiający dwa kluczowe profile systemu dachu lamelowego SB400 MD wraz z ich dokładnym wymiarowaniem. Po lewej stronie znajduje się przekrój poprzeczny lameli (pióra) o aerodynamicznym kształcie z wewnętrznymi komorami wzmacniającymi; opisano jego szerokość jako 216 mm oraz wysokość jako 40 mm. Po prawej stronie widnieje przekrój pionowy prowadnicy, składającej się z części ruchomej i stałej, o wymiarach 76 mm wysokości oraz 40 mm szerokości. Schemat zawiera czytelne linie pomocnicze, oznaczenia góra-dół oraz podpisy identyfikujące poszczególne elementy. Całość wykonana jest w czarno-białej stylistyce z elementami szarości na białym tle, stanowiąc precyzyjną dokumentację konstrukcyjną detali systemu.

Przekroje elementów dachu

1 – Przekrój lamela (pióra) (216x40mm)
2 – Przekrój prowadnicy lameli (40x76mm)

Maksymalna wysokość prowadnicy to 76mm. Maksymalna wysokość położenia mechanizmu zmiany kąta piór od spodu prowadnicy to 184mm

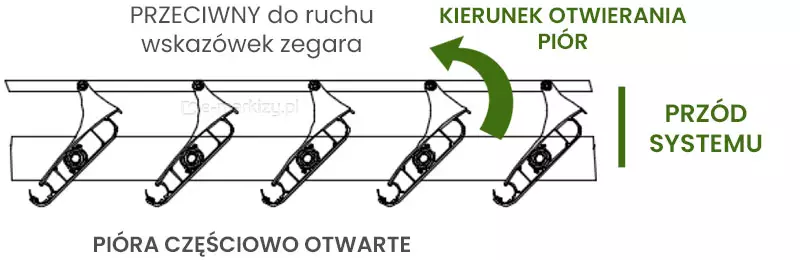

Schemat techniczny przedstawiający przekrój poprzeczny dachu lamelowego SB400 marki Selt, ilustrujący przeciwny do ruchu wskazówek zegara kierunek otwierania piór. Na rysunku widocznych jest pięć lameli w pozycji częściowo otwartej, nachylonych pod kątem w stronę lewą. Każde pióro posiada widoczny profil z wewnętrznym użebrowaniem oraz zintegrowany system odprowadzania wody. Nad lamelami umieszczono zieloną, zakrzywioną strzałkę skierowaną w lewo, opatrzoną napisem informującym o kierunku otwierania piór przeciwnym do ruchu wskazówek zegara. Po prawej stronie schematu znajduje się pionowa linia sygnalizująca przód systemu, a u dołu grafiki umieszczono podpis określający stan elementów jako pióra częściowo otwarte. Całość przygotowana jest na białym tle w czytelnej formie instruktażowej, ułatwiającej poprawną konfigurację napędu i montaż zadaszenia.
PRZECIWNY do ruchu wskazówek zegara

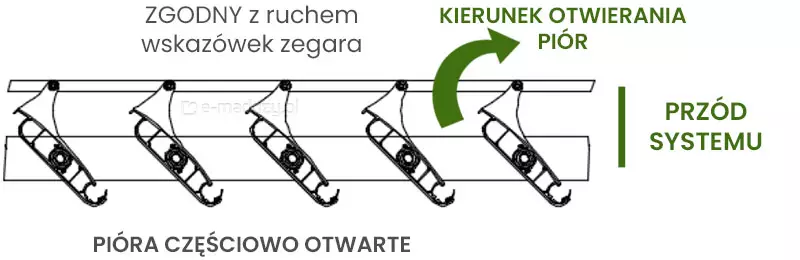

Schemat techniczny przedstawiający przekrój dachu lamelowego SB400 firmy Selt, ilustrujący mechanizm i kierunek obracania się piór. Na białym tle widocznych jest pięć lameli ustawionych w pozycji częściowo otwartej, nachylonych pod kątem w stronę prawą. Konstrukcja piór ma charakterystyczny, aerodynamiczny kształt z wewnętrznym użebrowaniem i rynnami odpływowymi na krawędziach. Nad lamelami znajduje się zielona, łukowata strzałka skierowana w prawo, która wskazuje kierunek otwierania piór zgodny z ruchem wskazówek zegara. Po prawej stronie umieszczono pionową kreskę z napisem informującym, że jest to przód systemu. Pod schematem znajduje się podpis w języku polskim określający stan zaprezentowanych elementów jako pióra częściowo otwarte. Całość ma charakter instruktażowy i służy do poprawnej orientacji dachu lamelowego podczas montażu lub obsługi.
ZGODNY z ruchem wskazówek zegara

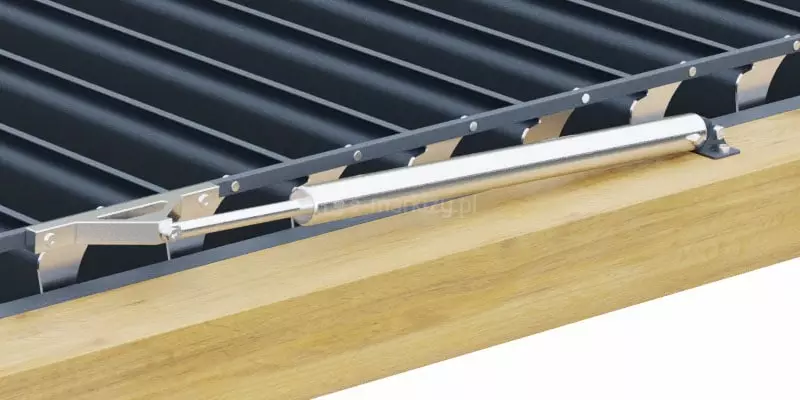

Zdjęcie prezentuje siłownik liniowy dachu lamelowego SB400 MD marki Aluprof w trakcie pracy, zamontowany na drewnianej belce konstrukcyjnej. Urządzenie o cylindrycznym kształcie i błyszczącym, metalicznym wykończeniu jest umocowane poziomo za pomocą czarnych wsporników przykręconych do jasnego drewna podkonstrukcji. Wysunięte ramię siłownika jest połączone z metalowym cięgnem, które mechanicznie steruje obrotem lameli. W tle widoczne są antracytowe pióra dachu ustawione pod kątem, połączone wspólną listwą sterującą. Fotografia ma charakter poglądowy i techniczny, pokazując estetyczny sposób integracji nowoczesnego napędu elektrycznego z tradycyjną, drewnianą strukturą pergoli.

Napęd lameli

Silnik posiada stopień ochrony obudowy IP 65. Nie jest on fabrycznie zamocowany do prowadnicy i wystaje poza obrys osłony. Oprócz montażu do prowadnicy, wymagany jest częściowy montaż do podkonstrukcji nośnej.

Zobacz informacje o napędach
