Koło nawojowe do systemu Veranda

45,00 zł z VAT
Skonfiguruj i poznaj cenę
Transport Transport Cała Europa
Dodaj do koszyka

Element koło nawojowe do systemu Veranda Aluprof (nr 9)

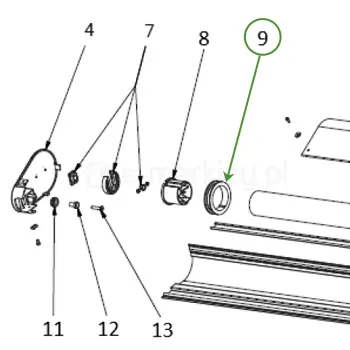

Rysunek techniczny przedstawiający koło nawojowe do systemu Veranda, zaprezentowane w rzucie izometrycznym na jednolitym, białym tle. Element ma kształt grubego pierścienia z wyraźnie widocznym wewnętrznym otworem montażowym oraz zewnętrznym uformowaniem geometrycznym. Na zewnętrznym obwodzie koła nawojowego znajduje się głęboki, precyzyjnie wycięty rowek prowadzący, który biegnie wzdłuż całej krawędzi i służy do stabilnego prowadzenia linki lub sznura naciągowego w mechanizmie rolety. Wewnętrzna strona pierścienia ukazuje gładką powierzchnię tulei z widocznym, podłużnym wgłębieniem na klin lub wpust montażowy, który zabezpiecza element przed obracaniem się na wale napędowym. Całość grafiki została wykonana za pomocą czarnych linii konturowych o stałej grubości, tworząc czarno-biały schemat konstrukcyjny komponentu rolety dachowej.
Koło nawojowe

Cena dotyczy jednej sztuki
Ze względów technologicznych dopuszczalne są różnice w odcieniach kolorów, które nie mogą być podstawą do składania reklamacji.
UWAGA! Zdjęcia mają charakter poglądowy i nie stanowią oferty w rozumieniu prawa. Zamawiany produkt pasuje tylko do obecnych modeli firmy Aluprof.
Towar produkowany jest na specjalne zamówienie. Brak możliwości zwrotu i wymiany. Termin realizacji około 14dni. Prosimy o przemyślane zakupy.

Wyceń Osłonę Veranda Zobacz dane techniczne osłony

Pozostałe komponenty osłony Veranda Aluprof

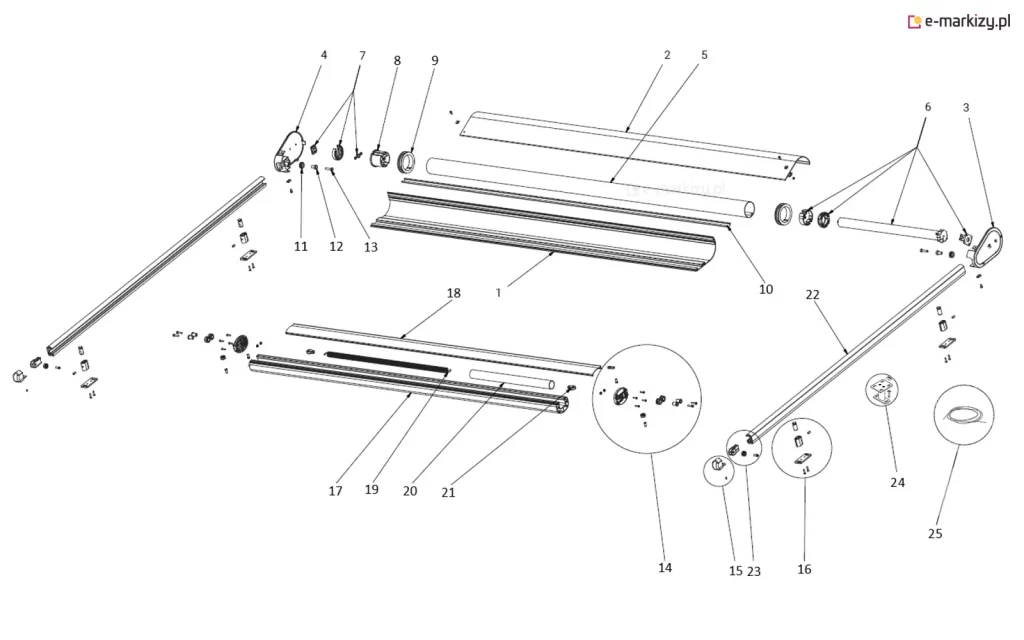

szczegółowy rysunek techniczny w formie rozstrzelonego schematu montażowego (exploded view), przedstawiający wszystkie podzespoły wchodzące w skład systemu osłony przeciwsłonecznej typu Veranda. Rysunek ukazuje rozłożoną na części pierwsze konstrukcję, gdzie poszczególne elementy zostały oznaczone numerami od 1 do 25, co pozwala na identyfikację każdego detalu mechanicznego. W górnej sekcji schematu widoczne są elementy obudowy kasety, rura nawojowa oraz mechanizmy napędowe montowane po obu stronach wału, w tym boczne płyty montażowe, łożyska, adaptery oraz zaślepki końcowe. W dolnej części rysunku rozrysowano profile prowadzące, belkę końcową, wewnętrzne mechanizmy napinające tkaninę oraz systemy mocowań, takie jak wsporniki montażowe i drobne akcesoria typu śruby, podkładki i wkręty. Całość schematu odzwierciedla precyzyjną budowę mechaniczną osłony, ukazując sposób wzajemnego dopasowania elementów aluminiowych profili, mechanizmów zwijających oraz systemu prowadnic, co służy jako instrukcja serwisowa lub montażowa dla specjalistów zajmujących się systemami osłonowymi.

1. Kaseta część stała
2. Kaseta pokrywa rewizyjna
3. Pokrywa boczna P
4. Pokrywa boczna L
5. Rura nawojowa
6. Silnik elektryczny
7. Łożysko ślizgowe
8. Zatyczka rury nawojowej
9. Koło nawojowe
10. Profil ślizgowy
11. Rolka pokrywy
12. Tulejka rolki pokrywy

13. Śruba M8x40
14. Pokrywa boczna belki dolnej kpl.
15. Zaślepka prowadnicy
16. Uchwyt prowadnicy
17. Belka dolna
18. Pokrywa rewizyjna belki dolnej
19. Sprężyna
20. Osłona sprężyny
21. Bloczek pojedynczy
22. Prowadnica
23. Obsada rolki końcowej kpl.
24. Uchwyt prowadnicy modułowy
25. Linka do verandy

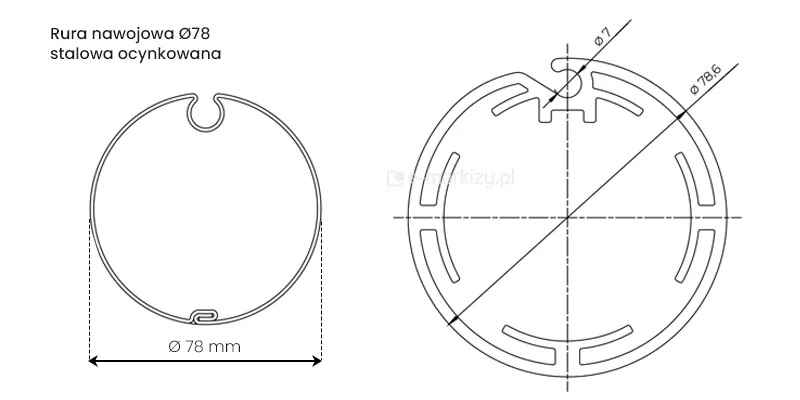

Rysunek techniczny przedstawia przekrój oraz widok czołowy rury nawojowej o średnicy 78 mm, która stanowi element konstrukcyjny osłony przeciwsłonecznej typu Veranda. Po lewej stronie grafiki widoczny jest uproszczony schemat rury nawojowej wykonanej ze stali ocynkowanej, z wyraźnie zaznaczonym wymiarem zewnętrznym wynoszącym 78 mm. Po prawej stronie umieszczono szczegółowy rzut konstrukcyjny profilu, który ukazuje wewnętrzną strukturę rury, w tym specjalne wyżłobienie (kanał) w górnej części o średnicy 7 mm, służące do mocowania tkaniny, oraz całkowitą średnicę zewnętrzną profilu wynoszącą 78,6 mm. Prezentowany schemat techniczny dostarcza informacji o budowie wału, na który nawijana jest tkanina markizy, co jest kluczowe dla zrozumienia wytrzymałości i mechaniki zwijania systemu osłonowego.

• Standardowa rura nawojowa stalowa ocynkowana Ø78
• Rura nawojowa aluminiowa Ø78,6 przy zastosowaniu tkaniny Soltis 92
