Markiza Casablanca Dane Techniczne

Grafika przedstawia schemat techniczny w pełni rozwiniętej markizy Casablanca, ukazujący sposób pomiaru jej kluczowych parametrów na białym tle. Markiza posiada konstrukcję w kolorze antracytowym lub ciemnoszarym z jasnym, kremowym poszyciem tkaniny. Widoczne są dwa przegubowe ramiona boczne, które podtrzymują materiał i nadają mu odpowiednie napięcie. Po lewej stronie znajduje się kaseta markizy zamontowana do ściany, a po prawej belka frontowa kończąca wysięg. Na zdjęciu naniesiono zielone linie pomocnicze ze strzałkami oraz podpisy określające wymiary. Pionowa linia z lewej strony, opisana jako Szerokość całkowita markizy (s), wskazuje wymiar mierzony wzdłuż ściany od zewnętrznych krawędzi bocznych pokryw kasety. Druga linia, biegnąca ukośnie wzdłuż rozwiniętego materiału, opisana jako Wysięg (w), określa odległość, na jaką markiza Casablanca wysuwa się od ściany aż do krawędzi belki frontowej. Konstrukcja jest przedstawiona pod kątem, co pozwala zauważyć detale wykończenia, takie jak owalne zaślepki boczne kasety oraz solidne łączenia ramion.

Markiza Casablanca pomiar

Pomiar Markizy Casablanca Aluprof – Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących, które mocujemy w osiach prowadnic.. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 200 do 600cm
Wysięg: od 160 do 360cm

Wyceń markizę

Markiza Tarasowa Casablanca Pomiar – szerokość i wysięg

Markiza Casablanca Dane Techniczne

Dostępne wysięgi	1,6m; 2,1m; 2,6m; 3,1m; 3,6m;
Wysięg maksymalny	3,6m
Ramiona	rozkładane, aluminiowe, ze sprężynami i łańcuchem Flyera
Kąt pochyłu	od 5 do 40 stopni
Uchwyty montażowe	do ściany, sufitu, krokwi
Średnica rury nawojowej	78mm
Półkaseta w standardzie	tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Napęd ręczny	korba o długości 1,5m; 1,8m; 2,2m
Napęd automatyczny	silnik elektryczny z awaryjnym lub bez awaryjnego otwierania
Automatyka	przełącznik klawiszowy, centralka sterująca, pilot, czujnik wiatru

Komponenty markizy Casablanca

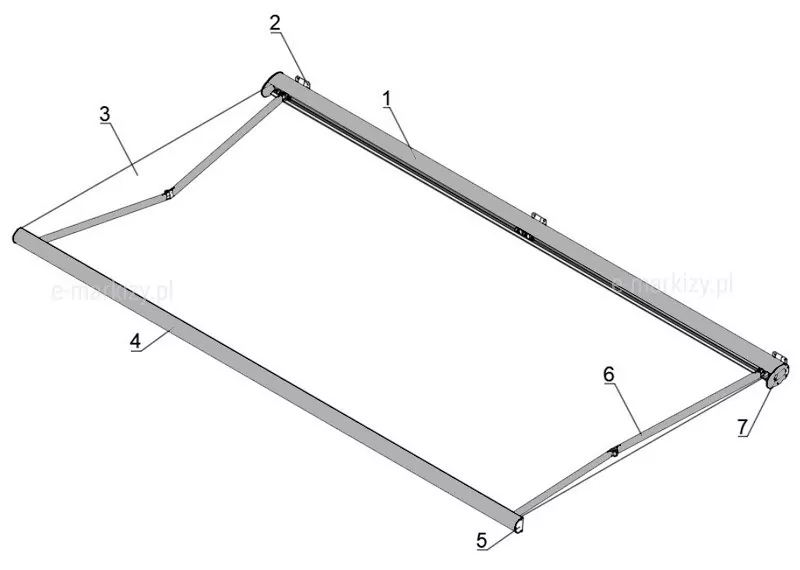

1 – Kaseta z rurą nawojową
2 – Uchwyt ścienny
3 – Tkanina
4 – Ramię
5 – Zaślepka belki przedniej
6 – Ramię
7 – Pokrywa boczna

Rysunek techniczny przedstawiający trzy podstawowe sposoby montażu kasety markizy tarasowej Casablanca wraz z jej dokładnymi wymiarami zewnętrznymi w milimetrach. Schematy prezentują przekrój boczny owalnej kasety w zależności od wybranego typu wspornika: Wariant 1 (montaż do ściany): Pokazuje kasetę przylegającą bezpośrednio do pionowej płaszczyzny ściany. Całkowita głębokość konstrukcji wynosi 300 mm, a jej wysokość to 202 mm. Wariant 2 (montaż do sufitu): Prezentuje kasetę podwieszoną pod poziomym stropem za pomocą kątowego uchwytu sufitowego. Całkowita głębokość montażowa wynosi 325 mm, natomiast wysokość od sufitu do dolnej krawędzi kasety to 241 mm. Wariant 3 (montaż do krokwi dachowej): Przedstawia kasetę zamocowaną do skośnej belki dachowej przy użyciu wydłużonego, pionowego uchwytu krokwiowego. W tym wariancie całkowita głębokość wynosi 426 mm, a wysokość całego układu montażowego to 412 mm. Każdy ze schematów zawiera precyzyjne linie wymiarowe oraz numerację (1, 2, 3) odpowiadającą konkretnemu rodzajowi instalacji. Grafika ma charakter czarno-białego projektu inżynieryjnego.

Casablanca Aluprof – Sposoby montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

Zdjęcie prezentuje zestaw trzech metalowych komponentów montażowych przeznaczonych do instalacji markizy Casablanca oraz Dakar marki Aluprof, przedstawionych na jednolitym białym tle. Każdy element jest oznaczony zieloną cyfrą w nawiasie umieszczoną powyżej. Pierwszy element, oznaczony numerem jeden, to masywny uchwyt ścienny z zintegrowanym mechanizmem regulacji kąta nachylenia. Posiada on kwadratową płytę podstawy z czterema fasolkowymi otworami montażowymi w rogach oraz wysunięte ramię o łukowatym kształcie, wyposażone w śrubę rzymską i sworznie blokujące. Środkowy element, oznaczony numerem dwa, to wspornik sufitowy o konstrukcji kątowej. Składa się z pionowej płyty montażowej z czterema owalnymi otworami oraz poziomej platformy wspartej na dwóch bocznych wzmocnieniach o zaokrąglonym profilu. Trzeci element, oznaczony numerem trzy, to wysoki uchwyt krokwiowy wykonany z grubej blachy stalowej wygiętej pod kątem prostym. Jego górna, pionowa część jest ścięta ukośnie i posiada cztery otwory regulacyjne rozmieszczone na różnych wysokościach, natomiast dolna, mniejsza płaszczyzna zawiera cztery mniejsze, okrągłe otwory do stabilnego przytwierdzenia elementu do boku krokwi. Wszystkie części są polakierowane na jednolity, matowy kolor szary, co zapewnia im odporność na korozję i estetyczny wygląd spójny z konstrukcją markizy Casablanca.

Markiza Casablanca – Rodzaje uchwytów

1. Uchwyty ścienne
2. Uchwyty sufitowe (zespalane z uchwytami ściennymi)
3. Uchwyty krokwiowe (zespalane z uchwytami ściennymi)

Zobacz sposoby montażu markizy

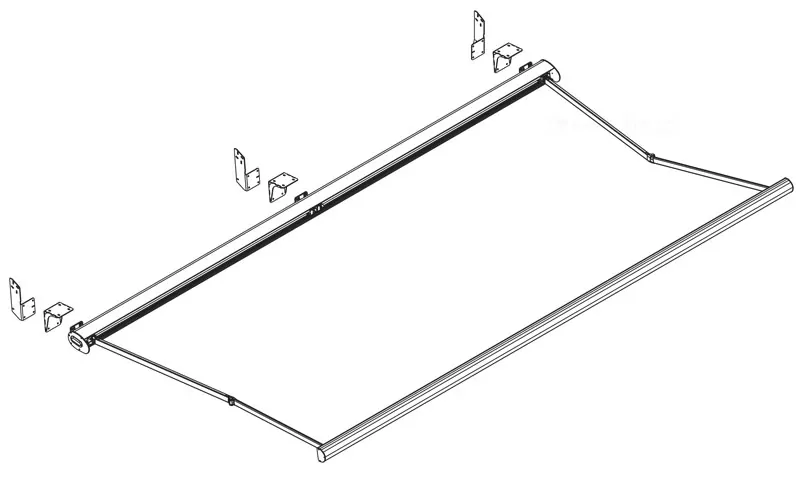

Techniczny schemat izometryczny przedstawiający konstrukcję markizy tarasowej wraz z elementami montażowymi na białym tle. Rysunek wykonany w formie czarno-białego szkicu liniowego (line art) prezentuje szkielet markizy w pełnym wysuwie. Widoczne są następujące komponenty techniczne: Rura nawojowa osadzona w bocznych uchwytach konstrukcyjnych. Dwa ramiona przegubowe (składane), które odpowiadają za napinanie materiału. Belka frontowa markizy zamykająca profil. Zestaw sześciu wsporników montażowych przedstawionych powyżej rury nawojowej, podzielonych na trzy pary: uchwyty ścienne w kształcie litery L oraz pasujące do nich uchwyty sufitowe/krokwiowe z otworami na śruby.

Ilość zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 3)

Ilość uchwytów mocujących (od 2 do 3) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

Cechy Charakterystyczne markizy tarasowej Casablanca Aluprof

– Regulowany kąt pochyłu w zakresie 5°–40°
– Markiza posiada regulowany kąt pochylenia, który możemy dostosować do swoich potrzeb
– Maksymalna szerokość Markizy to 600cm a wysięg to 360cm*
– Możliwy montaż markizy do ściany, sufitu, krokwi dachowej
– Kaseta chroni belkę nawojową markizy
– Tkaniny pokryte środkiem impregnującym zapewniają ochronę przed szkodliwym promieniowaniem UV oraz zwiększają odporność na zabrudzenia
– Napędy markizowe posiadają stopień ochrony obudowy IP 44, co oznacza zabezpieczenie przed rozbryzgami wody na obudowę markizy z dowolnego kierunku.

* pamiętaj, że wysięg markizy jest ściśle uzależniony od szerokości markizy. Im szersza markiza, tym wysięg może być większy.

Poniżej tabela dostępności wysięgów w zależności od szerokości markizy.

– Szerokość markizy od 200 do 249 cm (dostępny wysięg 160 cm)
– Szerokość markizy od 250 do 299 cm (dostępny wysięg 160, 210 cm)
– Szerokość markizy od 300 do 349 cm (dostępny wysięg 160, 210, 260 cm)
– Szerokość markizy od 350 do 399 cm (dostępny wysięg 160, 210, 260, 310 cm)
– Szerokość markizy od 400 do 600 cm (dostępny wysięg 160, 210, 260, 310, 360 cm)

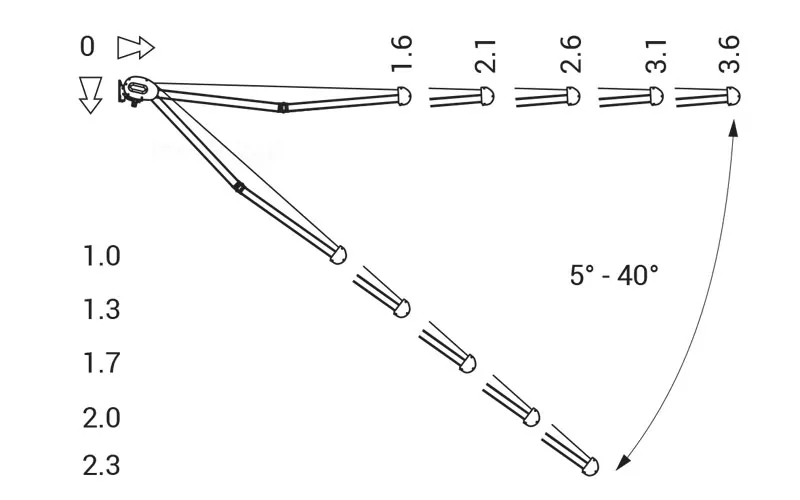

$Schematyczny przekrój boczny w pełni rozłożonej markizy tarasowej w kasecie model Casablanca Aluprof, ilustrujący zakres regulacji kąta nachylenia ramion. Na rysunku widoczna jest owalna kaseta (po lewej), z której wyprowadzone jest długie ramię przegubowe zakończone profilem przednim (po prawej).Kluczowe parametry techniczne widoczne na schemacie:Kąt nachylenia: Po prawej stronie umieszczono czarną, dwustronną strzałkę łukową oraz opis wartości tekstowej $5^\circ$ - $40^\circ$, wskazujący na szeroki zakres regulacji pochyłu poszycia.Linia poszycia: Niebieska linia biegnąca od górnej części kasety do profilu przedniego wyznacza płaszczyznę napiętej tkaniny markizowej.Konstrukcja ramienia: Rysunek uwzględnia centralny przegub ramienia, pokazując jego liniową strukturę w pozycji maksymalnego wysięgu.Grafika ma charakter techniczny, wykonana jest w formie czarno-białego obrysu z niebieskim akcentem kolorystycznym, na czystym białym tle.$

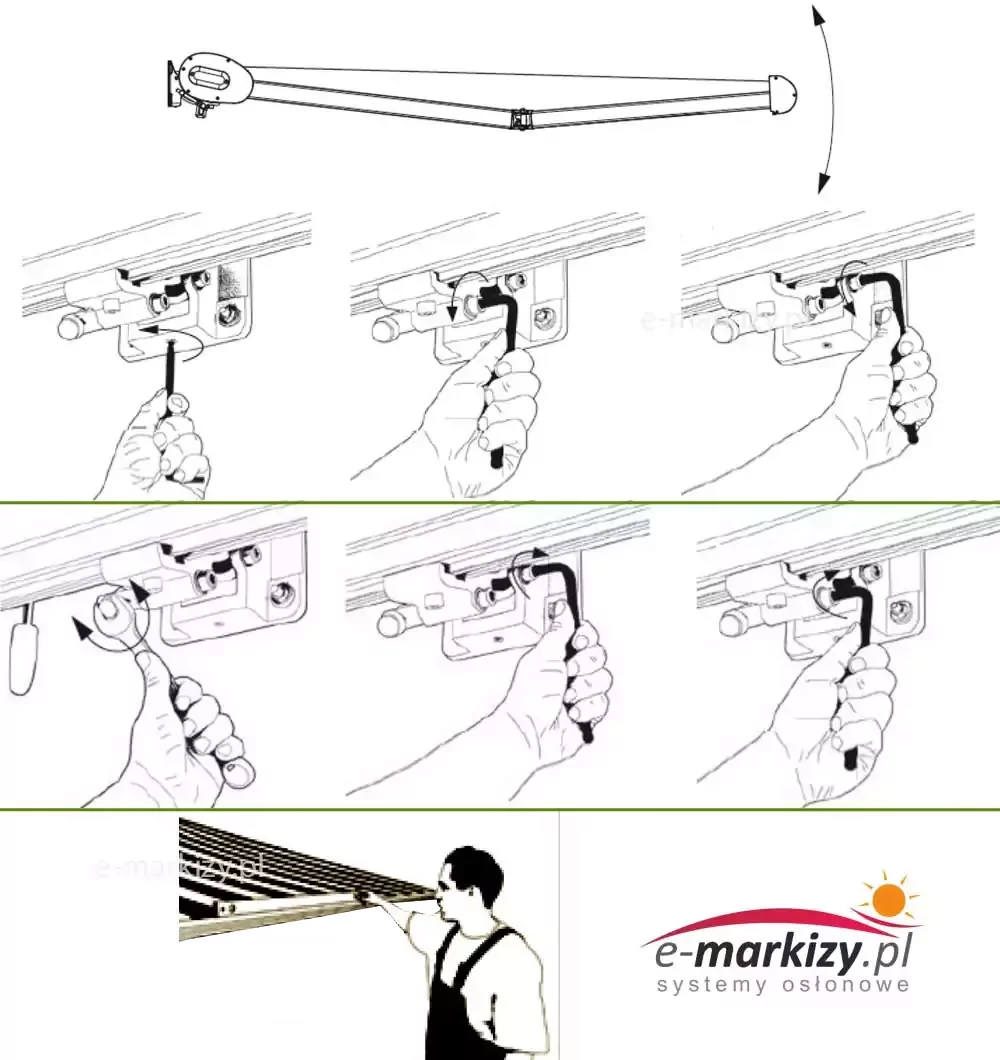

Zdjęcie przedstawia szczegółową instrukcję graficzną procesu regulacji kąta nachylenia ramion markizy Casablanca, ukazaną za pomocą czarno-białych rysunków technicznych. Na samej górze znajduje się schematyczny profil boczny rozwiniętej markizy z zaznaczoną dwustronną strzałką, ilustrującą zakres ruchu góra-dół belki frontowej. Poniżej umieszczono sześć ponumerowanych (kontekstowo) kroków instrukcji, na których widoczna jest dłoń montera operująca kluczem imbusowym oraz płaskim przy mechanizmie regulacyjnym. Rysunki pokazują precyzyjnie kolejne czynności: luzowanie śrub zabezpieczających w uchwycie kasety, obracanie śruby regulacyjnej w celu podniesienia lub opuszczenia ramienia oraz ponowne dokręcanie elementów blokujących. Kierunki obrotu narzędzi są wskazane za pomocą czarnych, zakrzywionych strzałek. W dolnej sekcji grafiki znajduje się ilustracja przedstawiająca montażystę w ubraniu roboczym, który za pomocą poziomicy przyłożonej do belki frontowej sprawdza poprawność ustawienia poziomu markizy Casablanca po dokonanej regulacji. Całość stanowi przejrzysty przewodnik techniczny, ułatwiający samodzielne dopasowanie osłony do potrzeb użytkownika.

Regulacja pochylenia kąta markizy CASABLANCA ALUPROF

Markiza Casablanca ma regulowany kąt pochyłu w zakresie 5°–40°. Poniżej instrukcja krok po kroku jak właściwie wyregulować markizę.
Celem zmiany ustawienia kąta pochylenia markizy należy całkowicie rozwinąć markizę, a następnie poluzować kluczem wkręt wewnętrzny oraz kluczem śruby imbusowe M10 zabezpieczające część ruchomą uchwytów ściennych.

Za pomocą klucza kolejno odkręcać (zmniejszanie kąta nachylenia) lub przykręcać (zwiększanie kąta nachylenia) śrubę regulacyjną z łbem sześciokątnym.

Za pomocą poziomnicy sprawdzić czy belka przednia jest ustawiona w poziomie.

W razie trudności zapytaj naszego sprzedawcę.

Strona dotyczy markizy tarasowej Casablanca firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
