Markiza Dakar Pomiar i Dane techniczne

Markiza Dakar Selt pomiar szerokości i wysięgu ukazany na umieszczonej na białym tle w pełni rozwiniętej osłonie o grafitowej konstrukcji i białym poszyciu. Po lewej stronie od krańców zaślepek kasety poprowadzono w bok przerywane linie, pomiędzy którymi umieszczona została dwukierunkowa zielona strzałka. Obok strzałki, po jej lewej stronie, umieszczono napis "Szerokość całkowita markizy (S)". Ponad poszyciem, od skraju mocowania ściennego kasety oraz skraju belki przedniej poprowadzono w górę przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę. Nad strzałką znajduje się napis "Wysięg (W)".

Markiza Dakar pomiar

Pomiar Markizy Dakar – Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących, które mocujemy w osiach prowadnic. Wysokość konstrukcji zależna jest od wybranego sposobu montażu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 200 do 600cm
Wysięg: od 160 do 360cm

Wyceń markizę

Markiza Dakar Pomiar – szerokość i wysięg

Markiza Dakar Dane Techniczne

Dostępne wysięgi	1,6m; 2,1m; 2,6m; 3,1m; 3,6m;
Wysięg maksymalny	3,6m
Ramiona	rozkładane, aluminiowe, ze sprężynami i łańcuchem Flyera
Kąt pochyłu	od 5 do 40 stopni
Uchwyty montażowe	do ściany, sufitu, krokwi
Średnica rury nawojowej	80mm
Kaseta	tak, z uszczelką
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Napęd ręczny	korba o długości 1,5m; 1,8m; 2,2m
Napęd automatyczny	silnik elektryczny z awaryjnym lub bez awaryjnego otwierania
Automatyka	przełącznik klawiszowy, centralka sterująca, pilot, czujnik wiatru

Rysunek techniczny przedstawiający trzy warianty montażu kasety markizy tarasowej wraz z podanymi wymiarami w milimetrach. Schemat podzielony jest na trzy ponumerowane sekcje: Sekcja (1) - montaż do ściany: Widok z boku kasety zamocowanej bezpośrednio do pionowej powierzchni ściany za pomocą uchwytu ściennego. Wysokość całkowita kasety wynosi 203 mm, a jej głębokość (wysunięcie od ściany) to 285 mm. Sekcja (2) - montaż do sufitu: Widok z boku kasety zamocowanej do poziomej powierzchni sufitu przy użyciu kątowego uchwytu sufitowego. Całkowita wysokość konstrukcji od sufitu do dolnej krawędzi markizy wynosi 245 mm, a głębokość montażowa to 290 mm. Sekcja (3) - montaż do krokwi dachowej: Widok z boku kasety zamocowanej do ukośnej belki konstrukcyjnej (krokwi) za pomocą specjalnego, wydłużonego uchwytu krokwiowego. Całkowita wysokość montażowa wynosi 412 mm, natomiast głębokość mierzona od krawędzi uchwytu do przodu kasety to 410 mm. Wszystkie rysunki pokazują przekrój mechanizmu ramion i obudowy markizy w pozycji złożonej. Pod grafikami znajdują się podpisy w języku polskim odpowiadające typom montażu

Dakar Aluprof – Sposoby montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

Zdjęcie prezentuje zestaw trzech metalowych komponentów montażowych przeznaczonych do instalacji markizy Casablanca oraz Dakar marki Aluprof, przedstawionych na jednolitym białym tle. Każdy element jest oznaczony zieloną cyfrą w nawiasie umieszczoną powyżej. Pierwszy element, oznaczony numerem jeden, to masywny uchwyt ścienny z zintegrowanym mechanizmem regulacji kąta nachylenia. Posiada on kwadratową płytę podstawy z czterema fasolkowymi otworami montażowymi w rogach oraz wysunięte ramię o łukowatym kształcie, wyposażone w śrubę rzymską i sworznie blokujące. Środkowy element, oznaczony numerem dwa, to wspornik sufitowy o konstrukcji kątowej. Składa się z pionowej płyty montażowej z czterema owalnymi otworami oraz poziomej platformy wspartej na dwóch bocznych wzmocnieniach o zaokrąglonym profilu. Trzeci element, oznaczony numerem trzy, to wysoki uchwyt krokwiowy wykonany z grubej blachy stalowej wygiętej pod kątem prostym. Jego górna, pionowa część jest ścięta ukośnie i posiada cztery otwory regulacyjne rozmieszczone na różnych wysokościach, natomiast dolna, mniejsza płaszczyzna zawiera cztery mniejsze, okrągłe otwory do stabilnego przytwierdzenia elementu do boku krokwi. Wszystkie części są polakierowane na jednolity, matowy kolor szary, co zapewnia im odporność na korozję i estetyczny wygląd spójny z konstrukcją markizy Casablanca.

Markiza Dakar – Rodzaje uchwytów

1. Uchwyty ścienne
2. Uchwyty sufitowe (zespalane z uchwytami ściennymi)
3. Uchwyty krokwiowe (zespalane z uchwytami ściennymi)

Zobacz sposoby montażu markizy

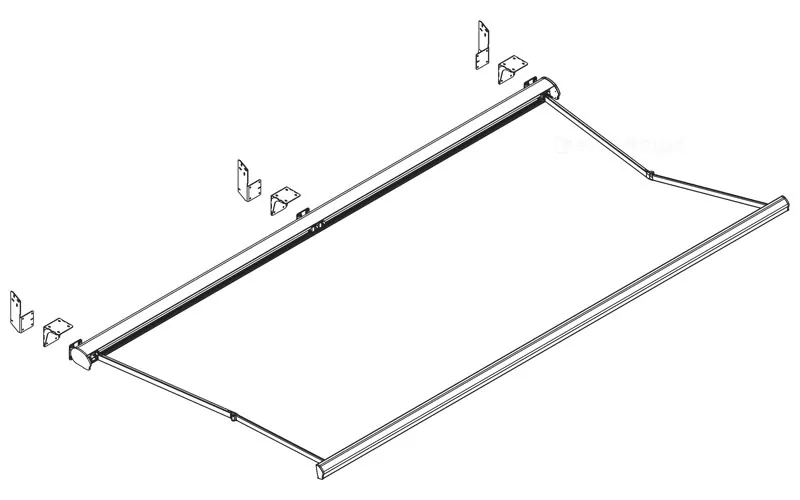

Rysunek techniczny w rzucie aksonometrycznym przedstawia schemat rozmieszczenia elementów montażowych dla produktu markiza Dakar w wersji z rozłożonymi ramionami przegubowymi. Na białym tle widoczna jest konstrukcja kasety markizy wraz z wysuniętym profilem czołowym, a nad nią rozplanowano trzy grupy uchwytów montażowych rozmieszczonych symetrycznie względem osi urządzenia. Każdy zestaw montażowy składa się z trzech odrębnych komponentów: pionowego wspornika ściennego, kątownika sufitowego oraz kwadratowej płyty montażowej do krokwi z otworami na śruby. Schemat precyzyjnie obrazuje liniowe ułożenie punktów mocowania względem tylnej belki konstrukcyjnej markizy Dakar, co umożliwia prawidłowe rozłożenie ciężaru urządzenia na płaszczyźnie ściany lub sufitu. Całość została wykonana w formie czarnego obrysu liniowego bez wypełnienia kolorystycznego, co podkreśla techniczny charakter ilustracji.

Ilość zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 3)

Ilość uchwytów mocujących (od 2 do 3) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

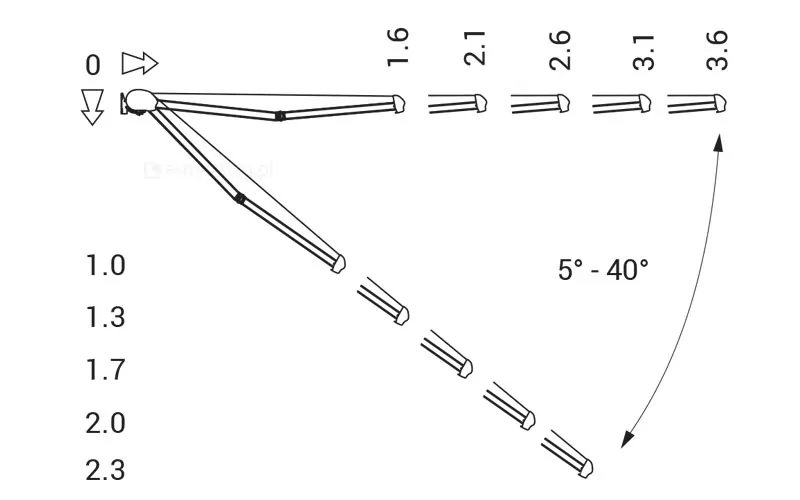

Schemat techniczny przedstawiający zakres wysięgu oraz kąt nachylenia markizy tarasowej. Rysunek prezentuje profil boczny konstrukcji zamontowanej do ściany (punkt 0). Górna, pozioma oś przedstawia pięć wariantów wysięgu markizy w metrach: 1.6, 2.1, 2.6, 3.1 oraz 3.6. Dolna, ukośna oś ilustruje maksymalne obniżenie frontu markizy przy pełnym wysięgu, z odpowiadającymi im wartościami spadku wysokości: 1.0, 1.3, 1.7, 2.0 oraz 2.3 metra. Pomiędzy płaszczyzną poziomą a maksymalnym nachyleniem widnieje łuk ze strzałkami oraz oznaczenie zakresu regulacji kąta nachylenia wynoszące od 5° do 40°. Grafika przedstawia ramiona przegubowe markizy w dwóch skrajnych położeniach na białym tle.

Cechy Charakterystyczne markizy tarasowej Dakar Aluprof

– Regulowany kąt pochyłu w zakresie 5°–40°
– Markiza posiada regulowany kąt pochylenia, który możemy dostosować do swoich potrzeb
– Maksymalna szerokość Markizy to 600cm a wysięg to 360cm*
– Możliwy montaż markizy do ściany, sufitu, krokwi dachowej
– Kaseta chroni belkę nawojową markizy
– Tkaniny pokryte środkiem impregnującym zapewniają ochronę przed szkodliwym promieniowaniem UV oraz zwiększają odporność na zabrudzenia
– Napędy markizowe posiadają stopień ochrony obudowy IP 44, co oznacza zabezpieczenie przed rozbryzgami wody na obudowę markizy z dowolnego kierunku.

* pamiętaj, że wysięg markizy jest ściśle uzależniony od szerokości markizy. Im szersza markiza, tym wysięg może być większy.

Poniżej tabela dostępności wysięgów w zależności od szerokości markizy.

– Szerokość markizy od 200 do 249 cm (dostępny wysięg 160 cm)
– Szerokość markizy od 250 do 299 cm (dostępny wysięg 160, 210 cm)
– Szerokość markizy od 300 do 349 cm (dostępny wysięg 160, 210, 260 cm)
– Szerokość markizy od 350 do 399 cm (dostępny wysięg 160, 210, 260, 310 cm)
– Szerokość markizy od 400 do 600 cm (dostępny wysięg 160, 210, 260, 310, 360 cm)

Schematyczny rysunek techniczny przedstawiający profil boczny konstrukcji ramienia markizy tarasowej. Na ilustracji widoczne jest przegubowe ramię składane, które składa się z dwóch głównych członów połączonych pośrodku zawiasem. Górną część schematu wyznacza pozioma, błękitna linia pomocnicza, określająca płaszczyznę odniesienia. Po lewej stronie znajduje się mocowanie ścienne z głowicą markizy, natomiast po prawej – profil czołowy. Przy zakończeniu ramienia po prawej stronie umieszczono czarną, dwustronną strzałkę łukową oraz oznaczenie tekstowe 5° - 40°, które wskazuje na szeroki zakres regulacji kąta nachylenia markizy względem poziomu. Całość przedstawiona jest w formie czarnego rysunku liniowego na białym tle.

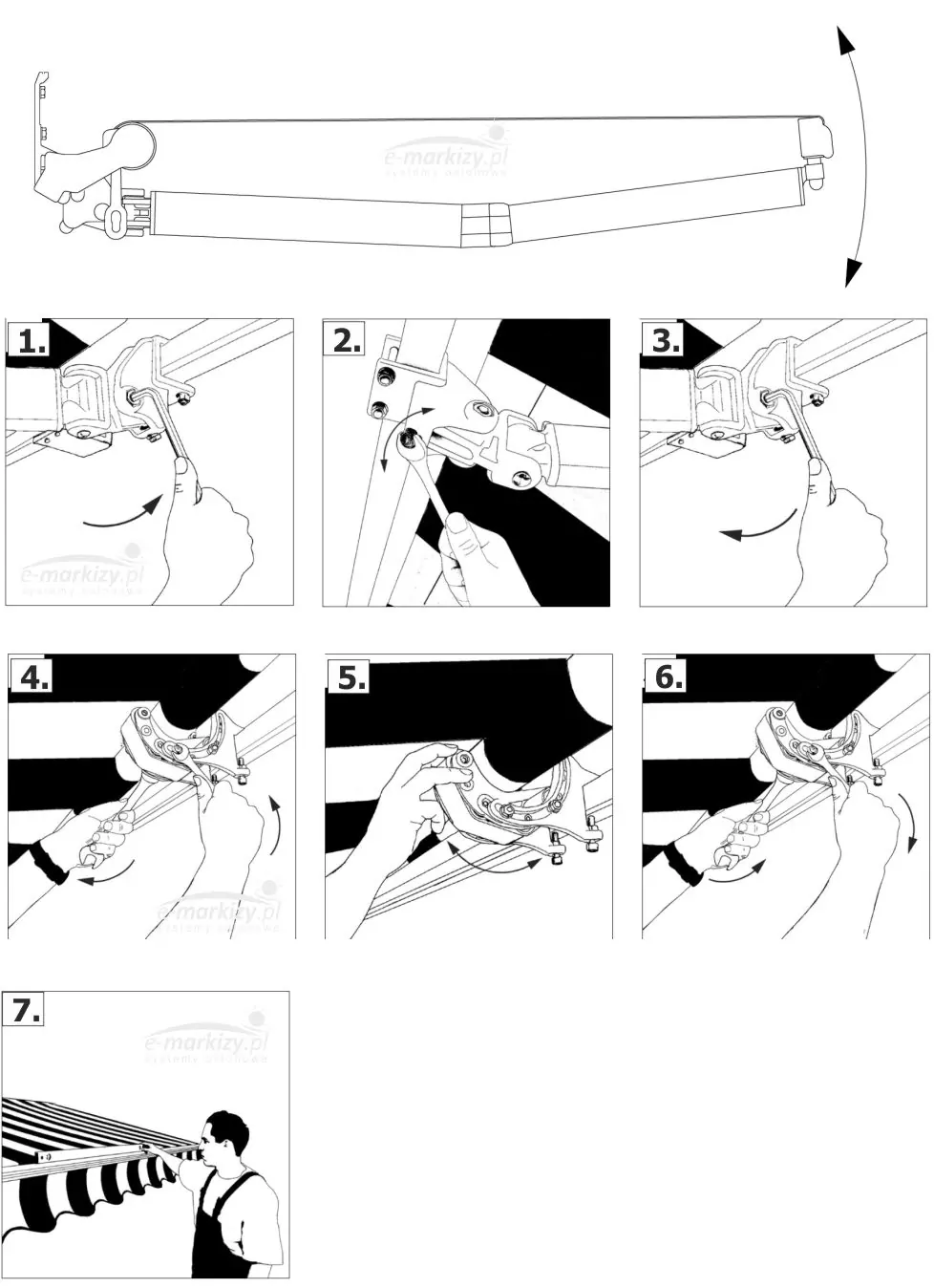

Czarno-biała instrukcja techniczna przedstawia proces regulacji kąta nachylenia zadaszenia tarasowego typu markiza australia. Grafika składa się ze schematu głównego oraz siedmiu ponumerowanych kroków ilustrujących operacje manualne na mechanizmie. Na górnym schemacie widoczny jest profil boczny markizy z zaznaczoną strzałką dwustronną, która wskazuje zakres ruchu ramienia w górę i w dół. Krok pierwszy i trzeci pokazują użycie klucza imbusowego do luzowania lub dokręcania śrub bocznych w głowicy ramienia. Krok drugi ilustruje odkręcanie nakrętek blokujących na wsporniku montażowym za pomocą klucza płaskiego. Rysunki od czwartego do szóstego przedstawiają proces precyzyjnego ustawiania pochylenia poprzez kręcenie śrubą regulacyjną, co powoduje zmianę położenia ramienia względem uchwytu ściennego. Ostatni, siódmy krok pokazuje mężczyznę w stroju roboczym, który sprawdza poziomicą ustawienie belki frontowej rozwiniętej markizy australia, upewniając się, że konstrukcja jest zamontowana równolegle do podłoża. Całość instrukcji ma charakter użytkowy, skupiając się na detalach mechanicznych śrub, przegubów i narzędzi niezbędnych do poprawnej kalibracji systemu osłonowego.

Regulacja pochylenia kąta markizy DAKAR ALUPROF

Markiza Dakar ma regulowany kąt pochyłu w zakresie 5°–40°. Poniżej instrukcja krok po kroku jak właściwie wyregulować markizę.
Celem zmiany ustawienia kata pochylenia markizy należy:
– Rozwinąć całkowicie markizę, odnaleźć uchwyt ramion ze śrubą regulacyjną
– Poluzować kluczem wkręt wewnętrzny oraz kluczem śruby imbusowe M10 zabezpieczające część ruchomą uchwytów ściennych.
– Za pomocą klucza płaskiego kolejno odkręcać (zmniejszenie kata nachylenia) lub przykręcać (zwiększenie kąta nachylenia) śrubę regulacyjną z łbem sześciokątnym.

Za pomocą poziomnicy sprawdzić czy belka przednia jest ustawiona w poziomie.

W razie trudności zapytaj naszego sprzedawcę.

Strona dotyczy markizy tarasowej Dakar firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
