Markiza Tarasowa Palladio Pomiar i Dane techniczne

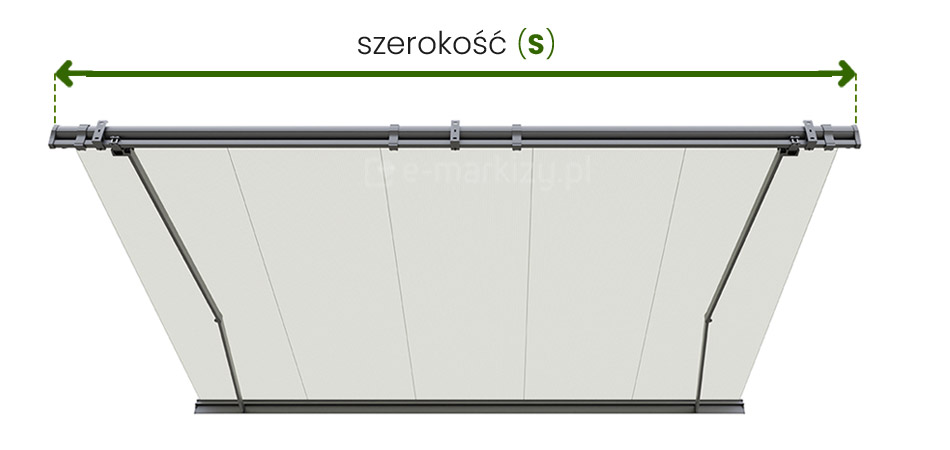

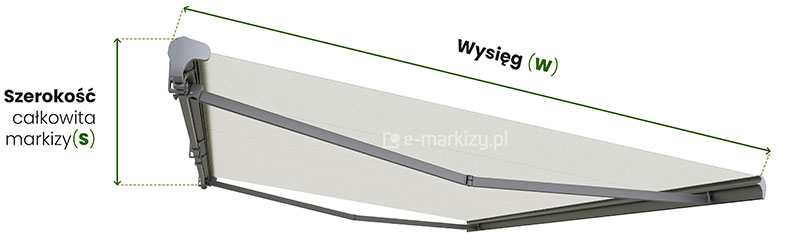

Markiza tarasowa Palladio Aluprof pomiar szerokości i wysięgu przedstawiony na przykładowej całkowicie rozwiniętej osłonie z grafitową konstrukcją i jasnym poszyciem na białym tle. Po lewej stronie, od skrajów bocznych zaślepek markizy poprowadzono w bok dwie przerywane linie, pomiędzy którymi zamieszczona została zielona dwukierunkowa strzałka. Obok strzałki po lewej jej stronie napis "szerokość całkowita markizy (S)". Ponad markizą, od skraju mocowania do ściany oraz od skraju belki przedniej poprowadzono w górę dwie przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Nas strzałką napis "wysięg (W)".

Markiza tarasowa Palladio pomiar

Markiza posiada dwa główne wymiary na podstawie których robiona jest wycena. Pierwszy to całkowita szerokość markizy, a drugi wysięg markizy (wysuw). Wymagane wymiary podawane są w cm., norma produkcyjna przewiduje tolerancję wymiarów szerokości -+2cm. W zależności od szerokości całej konstrukcji, producent przewiduje inną ilość uchwytów mocujących. Wysokość konstrukcji zależna jest od wybranego modelu i nie wpływa ona na cenę. Instrukcja pomiaru markizy tarasowej przedstawiona jest na obrazku obok.

DOSTĘPNE WYMIARY:
Szerokość: od 205 do 700cm
Wysięg: od 160 do 360cm

Wyceń markizę

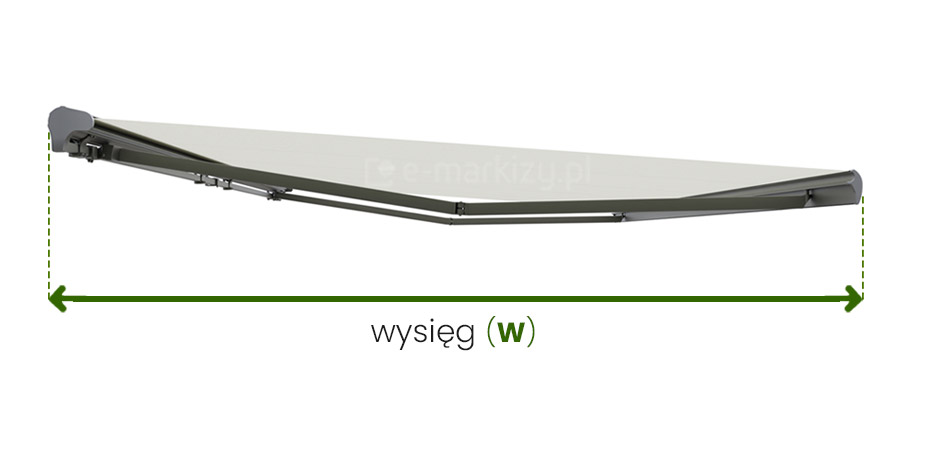

Markiza Tarasowa Palladio Pomiar – szerokość i wysięg

Markiza Tarasowa Palladio Dane Techniczne

Dostępne wysięgi	1,6m; 2,1m; 2,6m; 3,1m; 3,6m;
Wysięg maksymalny	3,6m
Ramiona	rozkładane, aluminiowe, ze sprężynami i łańcuchem Flyera
Kąt pochyłu	od 5 do 60 stopni (w niektórych przypadkach max kąt to 40 stopni)
Uchwyty montażowe	do ściany, sufitu, krokwi
Średnica rury nawojowej	70mm, 80mm
Półkaseta w opcji	tak
Kolor konstrukcji	RAL 9010 MAT Biel alpejska, RAL 1015 MAT Kość słoniowa, VSR 240 SATIN Beżowy, RAL 8003 MAT Brązowy, RAL 8014 MAT Brązowy, RAL 9006 MAT Srebrny, FSM 71319 MAT Grafit drobna struktura, RAL 7016 STR Szary antracyt struktura, RAL 9005 STR Czarny struktura
Tkanina	ponad 100 kolorów, tkanina akrylowa powlekana teflonem
Falbana	wysokość 21cm, 3 wzory do wyboru, możliwość zamówienia bez falbany, możliwość szybkiego demontażu falbany we własnym zakresie przez jej wysunięcie
Napęd ręczny	korba o długości 1,5m; 1,8m; 2,2m
Napęd automatyczny	silnik elektryczny z awaryjnym lub bez awaryjnego otwierania
Automatyka	przełącznik klawiszowy, centralka sterująca, pilot, czujnik wiatru

Schemat techniczny ilustrujący trzy warianty montażu markizy kasetowej Palladio, przedstawiający przekroje poprzeczne kasety wraz z dedykowanymi wspornikami dla poszczególnych metod instalacji: bezpośrednio do ściany, montażu sufitowego oraz instalacji do krokwi dachowej przy użyciu wydłużonego profilu montażowego, wraz z podanymi wymiarami gabarytowymi dla każdego z tych rozwiązań.

Palladio Aluprof – Sposoby montażu

1. Montaż markizy do ściany
2. Montaż markizy do sufitu
3. Montaż markizy do krokwi dachowej

Grafika przedstawia zestawienie trzech rodzajów profesjonalnych elementów montażowych, jakimi są uchwyty do markiz Aluprof wyposażonych w kwadratową rurę nośną, ukazane w formie trójwymiarowych modeli na białym tle. Każdy z uchwytów jest oznaczony zieloną cyfrą w nawiasie i posiada ciemnoszare, matowe wykończenie. Pierwszy element (1) to klasyczny uchwyt ścienny o konstrukcji w kształcie litery L z dodatkowym wycięciem stabilizującym rurę kwadratową. Poniżej widoczny jest schemat montażu śruby mocującej wraz z podkładką i maskownicą łba śruby. Drugi uchwyt (2) to solidny wspornik kątowy przeznaczony do montażu sufitowego, pokazany w widoku rozstrzelonym z kompletem śrub, podkładek, nakrętek oraz czarnych nasadek maskujących. Trzeci model (3) prezentuje specjalistyczny uchwyt krokwiowy o wydłużonej, płaskiej konstrukcji z licznymi otworami montażowymi, który umożliwia bezpieczne przytwierdzenie markizy do drewnianych elementów konstrukcyjnych dachu. Wszystkie uchwyty do markiz Selt cechują się technicznym wzornictwem, precyzją wykonania otworów fasolkowych ułatwiających poziomowanie oraz kompletnym systemem akcesoriów wykończeniowych, które chronią złącza przed czynnikami atmosferycznymi.

Markiza Palladio – Rodzaje uchwytów

1. Uchwyty ścienne
2. Uchwyty sufitowe (zespalane z uchwytami ściennymi)
3. Uchwyty krokwiowe (zespalane z uchwytami ściennymi)

Zobacz sposoby montażu markizy

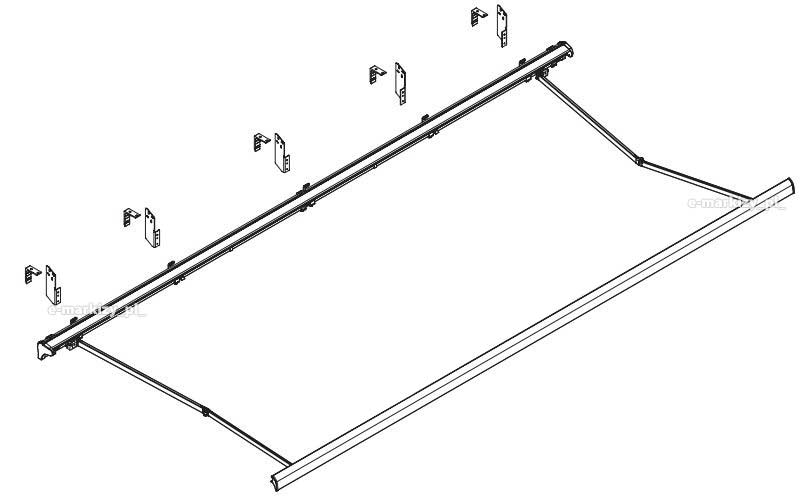

Rysunek techniczny w rzucie izometrycznym przedstawiający kompletny system markizy kasetowej Palladio firmy Aluprof wraz z układem montażowym. Na ilustracji widoczna jest aluminiowa kaseta ochronna, w której ukryty jest wał nawojowy oraz mechanizm ramion przegubowych, a także przedni profil wykończeniowy. Powyżej konstrukcji zaznaczono zestaw pięciu wsporników montażowych rozmieszczonych wzdłuż kasety, co ilustruje sposób rozmieszczenia punktów kotwienia niezbędnych do stabilnego i bezpiecznego przymocowania markizy do konstrukcji nośnej budynku. Uchwyty ścienne przymocowane są do rury kwadratowej pod kasetą markizy. Obok nich widoczne są uchwyty krokwiowe oraz sufitowe - mocowane do uchwytów ściennych i umożliwiające mocowanie markizy do innych niż pionowa powierzchni nośnych.

Ilość zależna jest od szerokości markizy.

Ilość uchwytów mocujących (od 2 do 5)

Ilość uchwytów mocujących (od 2 do 5) zależna jest od szerokości markizy. Producent markiz ustala standardową ilość uchwytów dla danych wymiarów, jeśli istnieje taka potrzeba, możliwe jest zastosowanie większej ilości uchwytów. Przy zastosowaniu kotwy chemicznej z prętami, możemy bez problemu zamontować markizę na styropian (bez wycinania w nim otworów). Zestaw taki polecamy szczególnie do markiz o dużym wysięgu np. 250cm.

Techniczne ujęcie rozłożonej markizy kasetowej od strony mechanizmu sterującego i ramion przegubowych. Konstrukcja w kolorze grafitowym wspiera jasną, gładką tkaninę akrylową. Na zdjęciu wyraźnie widoczny jest lewy bok markizy z uchwytem montażowym, przegubem ramienia oraz profilem czołowym. Dwa łamane ramiona ze zintegrowanymi sprężynami zapewniają optymalne napięcie materiału. Obraz ukazuje produkt w rzucie od dołu, podkreślając detale techniczne przegubów i prowadnic na neutralnym tle.

Kiedy markiza tarasowa jest wyposażona w 3 ramiona?

Liczba ramion w markizie Palladio zależy od jej wymiarów. Przy większych szerokościach, dla zapewnienia stabilności, montowane są trzy ramiona.

Graniczne wartości różnią się w zależności od wysięgu:

– przy wysięgu 160, 210 lub 260 cm – 3 ramiona od szerokości 531 cm,
– przy wysięgu 310 cm – 3 ramiona od szerokości 591 cm,
– przy wysięgu 360 cm – 3 ramiona od szerokości 651 cm.

Dzięki dodatkowemu ramieniu markiza zyskuje większą stabilność i trwałość przy większych wymiarach.

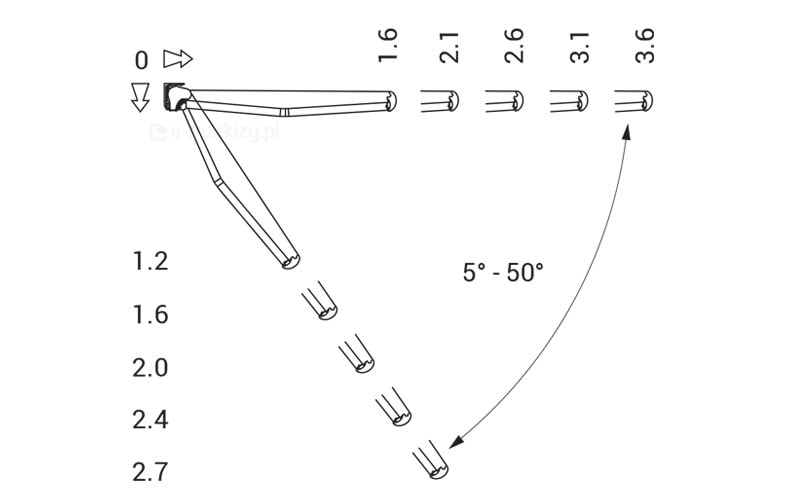

Schemat techniczny przedstawiający zakres wysięgu oraz regulację kąta nachylenia markizy tarasowej Palladio w widoku bocznym. Na rysunku widoczny jest punkt montażowy (oznaczony zerem i strzałkami kierunkowymi), od którego odchodzą ramiona markizy w różnych pozycjach. Górna krawędź schematu prezentuje poziomy wysięg markizy z podanymi wartościami w metrach: 1.6, 2.1, 2.6, 3.1 oraz 3.6. Lewa krawędź przedstawia pionowy zasięg opuszczonej markizy przy maksymalnym nachyleniu, z wartościami: 1.2, 1.6, 2.0, 2.4 oraz 2.7 metra. Łukowa strzałka dwustronna łączy skrajne pozycje ramion, wskazując na płynną regulację kąta nachylenia w zakresie od 5° do 50°. Poszczególne warianty długości ramion zaznaczono przerywanymi konturami profili czołowych, co ilustruje, jak zmienia się wysokość osłony w zależności od wybranego wysięgu.

Cechy Charakterystyczne markizy tarasowej Palladio Aluprof

– Regulowany kąt pochyłu w zakresie 5°–50°
– Markiza posiada regulowany kąt pochylenia, który możemy dostosować do swoich potrzeb
– Maksymalna szerokość Markizy to 700cm a wysięg to 360cm*
– Możliwy montaż markizy do ściany, sufitu, krokwi dachowej

* pamiętaj, że wysięg markizy jest ściśle uzależniony od szerokości markizy. Im szersza markiza, tym wysięg może być większy.

Poniżej tabela dostępności wysięgów w zależności od szerokości markizy.

– Szerokość markizy od 205 do 254 cm (dostępny wysięg 160 cm)
– Szerokość markizy od 255 do 304 cm (dostępny wysięg 160, 210 cm)
– Szerokość markizy od 305 do 354 cm (dostępny wysięg 160, 210, 260 cm)
– Szerokość markizy od 355 do 409 cm (dostępny wysięg 160, 210, 260, 310 cm)
– Szerokość markizy od 410 do 700 cm (dostępny wysięg 160, 210, 260, 310, 360 cm)

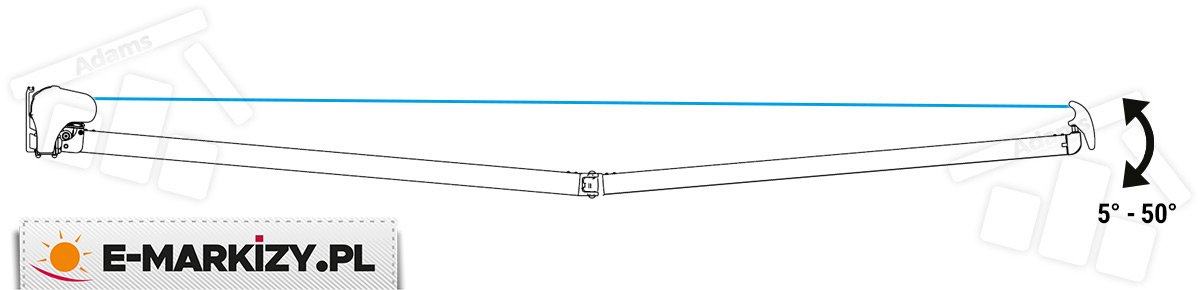

Schemat techniczny widoku z boku markizy kasetowej Palladio w pełnym wysięgu. Rysunek przedstawia konstrukcję składanego ramienia przegubowego, zamocowanego do uchwytu ściennego z widoczną głowicą mechanizmu. Nad ramieniem przebiega niebieska, pozioma linia obrazująca napięcie poszycia materiałowego. Po prawej stronie schematu znajduje się profil czołowy markizy wraz z oznaczeniem graficznym w postaci czarnej, zakrzywionej strzałki, która wskazuje na zakres regulacji kąta pochylenia ramion. Obok strzałki widnieje wartość techniczna kąta nachylenia: od 5° do 50°. Ramiona są lekko ugięte w środkowym punkcie przegubowym, co obrazuje ich pracę w płaszczyźnie poziomej.

Markiza tarasowa Palladio dane techniczne

Markizy firmy Aluprof posiadają element nośny w postaci belki kwadratowej oznaczony na zdjęciu markizy o antracytowej konstrukcji i białym poszyciu po lewej stronie okrągłym znacznikiem o zielonej obwódce, od którego cienka zielona linia prowadzi w prawo do napisu "kwadratowa belka nośna" z pogrubionym tekstem "belka nośna" oraz podkreślonym zieloną grubsza kreską słowem "nośna". Nad napisem kwadrat o czarnym obwodzie z umieszczonym obok lewego i górnego boku napisem 4cm, powyżej kwadratu napis "przekrój belki".

Przekrój belki nośnej markizy Australia

• kwadratowa belka nośna o wymiarach 4x4cm

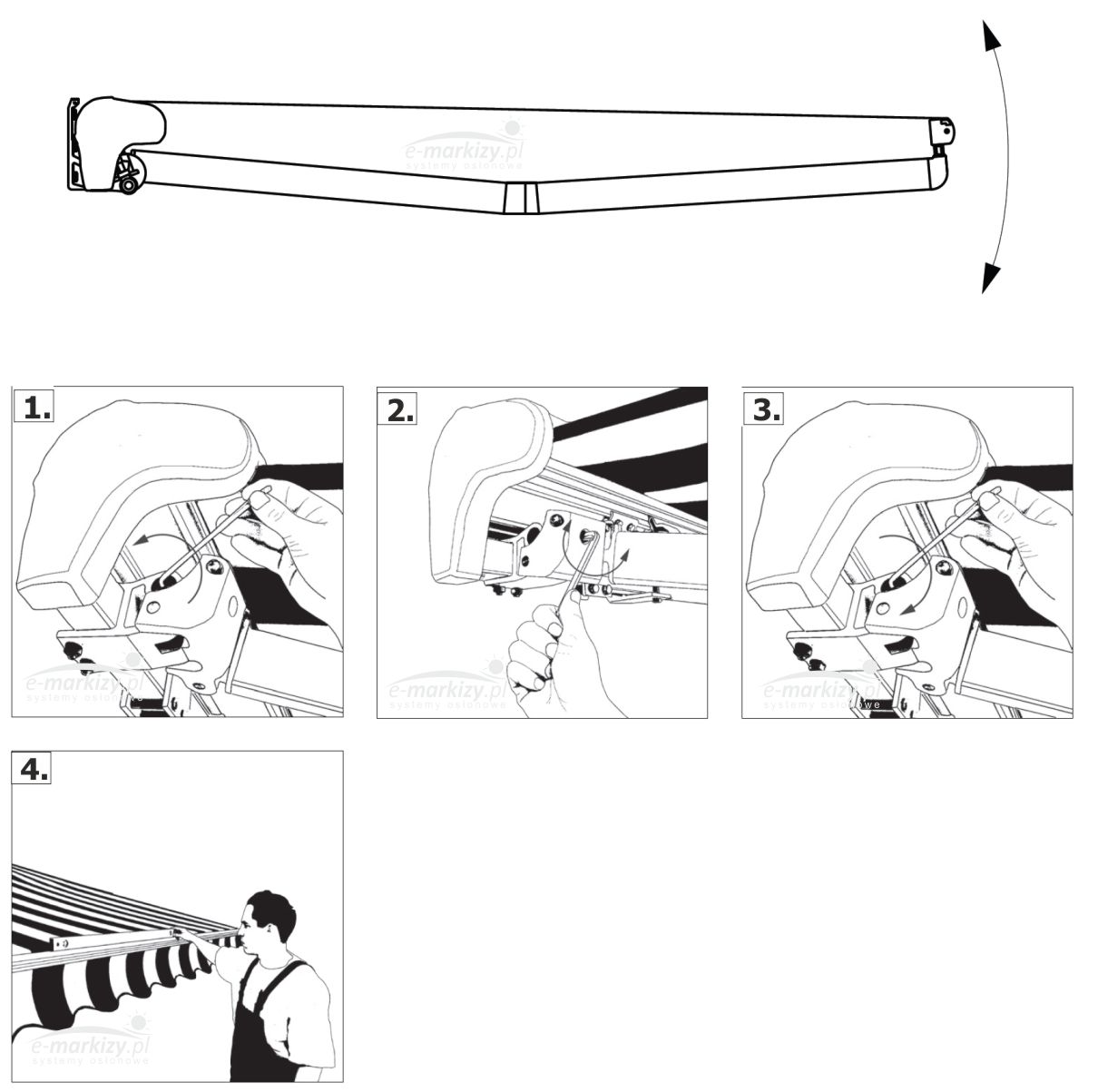

Instrukcja techniczna w formie czarno-białych rysunków schematycznych, przedstawiająca proces regulacji kąta nachylenia markizy tarasowej Palladio. Na górze ilustracji znajduje się widok boczny całkowicie rozłożonej markizy z zaznaczoną łukowatą strzałką dwustronną, sugerującą zakres ruchu ramion w górę i w dół. Poniżej zamieszczono cztery ponumerowane kroki instruktażowe. Rysunek pierwszy i trzeci pokazują zbliżenie na boczny uchwyt ramienia oraz dłoń użytkownika wkładającą klucz imbusowy w gniazdo śruby regulacyjnej, z zaznaczonym kierunkiem obrotu za pomocą zakrzywionej strzałki. Rysunek drugi przedstawia dokręcanie śruby blokującej na profilu nośnym w celu stabilizacji wybranego ustawienia. Czwarty etap obrazuje pracownika w stroju roboczym, który za pomocą poziomicy przyłożonej do profilu czołowego markizy sprawdza prawidłowe, poziome ustawienie konstrukcji po dokonanej regulacji. Całość stanowi przejrzysty przewodnik serwisowy, podkreślający łatwość dostosowania geometrii osłony do indywidualnych potrzeb użytkownika przy użyciu podstawowych narzędzi.

Regulacja pochylenia kąta markizy PALLADIO ALUPROF

Markiza Palladio ma regulowany kąt pochyłu w zakresie 5°–50°. Poniżej instrukcja krok po kroku jak właściwie wyregulować markizę.
Celem zmiany ustawienia kata pochylenia markizy należy:
– Rozwinąć całkowicie markizę.
– Poluzować kluczem imbusowym śrubę regulacyjną.
– Za pomocą klucza płaskiego kolejno odkręcać (zwiększanie kata nachylenia) lub przykręcać (zmniejszanie kąta nachylenia) śruby regulacyjne uchwytów ramion.
– Dokręcić kluczem imbusowym śrubę regulacyjną.
Za pomocą poziomnicy sprawdzić czy belka przednia jest ustawiona w poziomie.

W razie trudności zapytaj naszego sprzedawcę.

Łączenie uchwytów ściennych i sufitowych

Przykład montażu markizy tarasowej Aluprof do stropu za pomocą łączenia uchwytów ściennych i sufitowych.

Szczegółowe zbliżenie na techniczne aspekty montażu markizy tarasowej do powierzchni sufitu, widziane od spodu konstrukcji. Głównym elementem kadru jest aluminiowy uchwyt montażowy w kolorze brązowym, który mocuje profil nośny markizy do betonowego stropu lub nadproża o surowej, porowatej strukturze. Uchwyt jest solidnie przytwierdzony za pomocą dwóch śrub z ozdobnymi, półkolistymi nakrętkami typu kołpakowego do części uchwytu ściennego, w który wsunięta jest belka kwadratowa (nośna) markizy. Widoczne są również inne elementy mechanizmu, w tym mocowanie ramion oraz krawędź kasety. Z lewej strony kadru znajduje się fragment rozwiniętego poszycia markizy w intensywnym, żółto-pomarańczowym kolorze, które kontrastuje z metalicznym wykończeniem osprzętu i szarością betonu. Zdjęcie ma charakter techniczny i dokumentacyjny, pokazując precyzję wykonania instalacji oraz sposób stabilizacji całego systemu osłonowego. Perspektywa z dołu pozwala na dokładną ocenę odstępu konstrukcji od ściany oraz jakości użytych komponentów złącznych.

Zbliżenie na techniczne detale montażowe markizy Palladio, która została zainstalowana bezpośrednio do betonowego stropu balkonu lub tarasu. Na zdjęciu widoczna jest solidna konstrukcja wsporcza wykonana z aluminioum lakierowanego proszkowo na ciemny brąz, składająca się z masywnych uchwytów, śrub mocujących z nakrętkami oraz grubego profilu nośnego w formie rury kwadratowej. Konstrukcja jest przytwierdzona do surowej, betonowej powierzchni o porowatej strukturze, a obok widoczny jest fragment pionowego filara wykończonego tynkiem strukturalnym w odcieniu szarości. Tuz przy słupie wyraźnie widoczne jest łączenie elementu uchwytu sufitowego ze ściennym za pomocą dwóch śrub z zaślepkami. Pod kwadratową rura nośną widoczny jest fragment belki przedniej z zamocowaną w niej falbana w intensywnym pomarańczowym kolorze. W tle, pod kątem, widać fragmenty dachów sąsiednich budynków mieszkalnych pokrytych dachówką oraz jasne fragmenty elewacji pod bezchmurnym niebem.

Wysunięte poszycie markizy Palladio Aluprof w odcieniach grafitu z widocznymi od spodu skrzyżowanymi ramionami krzyżowymi na tle szaro-niebieskiego nieba.

Możliwe do zastosowania ramiona krzyżowe markizy

Zastosowanie ramion krzyżowych w markizach pozwala na uzyskanie większego wysięgu niż przy standardowej konfiguracji markizy.

Zobacz galerię i film

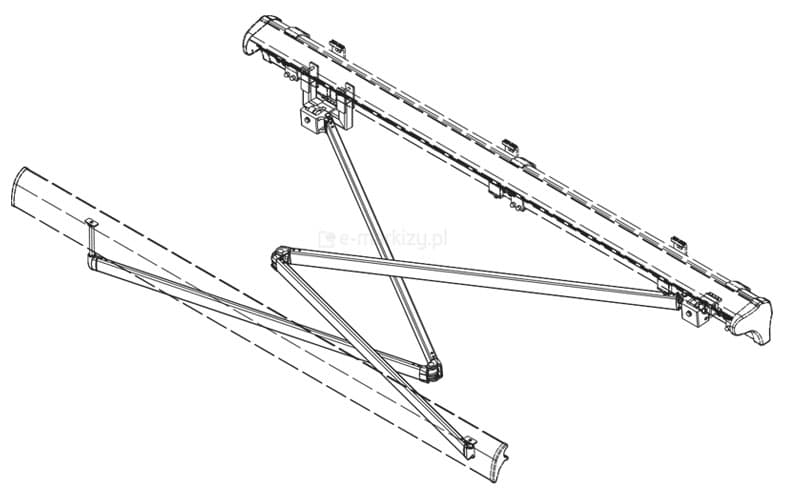

Prezentacja techniczna w ujęciu izometrycznym, ukazująca zaawansowaną konstrukcję markizy kasetowej Palladio wyposażonej w system ramion krzyżowych. Na ilustracji dokładnie widoczne są dwa ramiona przegubowe, które w tej konfiguracji nachodzą na siebie podczas pracy, co umożliwia wysunięcie poszycia na odległość znacznie przekraczającą fizyczną szerokość kasety. Wizualizacja ta obrazuje sposób integracji ramion z aluminiową kasetą oraz ich połączenie z przednim profilem nośnym, co stanowi optymalne rozwiązanie dla obiektów o ograniczonych wymiarach montażowych, wymagających jednocześnie uzyskania dużego wysięgu zacienienia. Wyraźnie widoczne jest niższe ramię krzyżowe mocowane do rury kwadrat oraz belki przedniej za pomocą dodatkowych dystansów.

Rysunek techniczny w rzucie izometrycznym przedstawiający zaawansowany system konstrukcyjny markizy Palladio, który został wyposażony w ramiona krzyżowe. Na ilustracji wyraźnie widać mechanizm, w którym dwa ramiona przegubowe zachodzą na siebie podczas pracy, co pozwala na wysunięcie poszycia na odległość przekraczającą szerokość samej kasety markizy. Schemat obrazuje sposób mocowania ramion do kasety oraz ich połączenie z przednim profilem nośnym, co stanowi kluczowe rozwiązanie dla tarasów o ograniczonej szerokości, ale wymagających większego wysięgu zacienienia.

Solidne aluminiowe ramiona krzyżowe do markiz Aluprof, w kolorze srebrzysty grafit, na tle grafitowego poszycia markizy, umieszczone są jedno nad drugim i mijają się podczas składania zapewniając markizie zwiększony wysięg w stosunku do jej szerokości.

Zawieszona na ścianie budynku z tynkiem strukturalnym w kolorze białym markiza Palladio Aluprof z grafitową konstrukcją oraz tkaniną i prostą falbaną w kolorze Antracita z widocznymi przy niewielkim rozsunięciu skrzyżowanymi ramionami, które składają się przy belce jedno nad drugim. Po lewej widoczny zaczep oczkowy z korbą do ręcznego sterowania.

Strona dotyczy markizy tarasowej Palladio firmy Aluprof wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
