Pokrywa boczna lewa do systemu Veranda

49,00 zł z VAT
Skonfiguruj i poznaj cenę
Transport Transport Cała Europa
Dodaj do koszyka

Element pokrywa boczna lewa do systemu Veranda Aluprof (nr 4)

Rysunek prezentujący element wymienny pokrywa boczna lewa do systemu veranda marki Aluprof Selt z widoczną powierzchnią zewnętrzną oraz elementami wewnętrznymi zaślepki
Pokrywa boczna lewa

W uwagach do zamówienia podaj:

• kolor konstrukcji elementu
• stronę umieszczenia napędu Twojej osłony

Cena dotyczy jednej sztuki
Ze względów technologicznych dopuszczalne są różnice w odcieniach kolorów, które nie mogą być podstawą do składania reklamacji.
UWAGA! Zdjęcia mają charakter poglądowy i nie stanowią oferty w rozumieniu prawa. Zamawiany produkt pasuje tylko do obecnych modeli firmy Aluprof.
Towar produkowany jest na specjalne zamówienie. Brak możliwości zwrotu i wymiany. Termin realizacji około 14dni. Prosimy o przemyślane zakupy.

Wyceń Osłonę Veranda Zobacz dane techniczne osłony

Pozostałe komponenty osłony Veranda Aluprof

szczegółowy rysunek techniczny w formie rozstrzelonego schematu montażowego (exploded view), przedstawiający wszystkie podzespoły wchodzące w skład systemu osłony przeciwsłonecznej typu Veranda. Rysunek ukazuje rozłożoną na części pierwsze konstrukcję, gdzie poszczególne elementy zostały oznaczone numerami od 1 do 25, co pozwala na identyfikację każdego detalu mechanicznego. W górnej sekcji schematu widoczne są elementy obudowy kasety, rura nawojowa oraz mechanizmy napędowe montowane po obu stronach wału, w tym boczne płyty montażowe, łożyska, adaptery oraz zaślepki końcowe. W dolnej części rysunku rozrysowano profile prowadzące, belkę końcową, wewnętrzne mechanizmy napinające tkaninę oraz systemy mocowań, takie jak wsporniki montażowe i drobne akcesoria typu śruby, podkładki i wkręty. Całość schematu odzwierciedla precyzyjną budowę mechaniczną osłony, ukazując sposób wzajemnego dopasowania elementów aluminiowych profili, mechanizmów zwijających oraz systemu prowadnic, co służy jako instrukcja serwisowa lub montażowa dla specjalistów zajmujących się systemami osłonowymi.

1. Kaseta część stała
2. Kaseta pokrywa rewizyjna
3. Pokrywa boczna P
4. Pokrywa boczna L
5. Rura nawojowa
6. Silnik elektryczny
7. Łożysko ślizgowe
8. Zatyczka rury nawojowej
9. Koło nawojowe
10. Profil ślizgowy
11. Rolka pokrywy
12. Tulejka rolki pokrywy

13. Śruba M8x40
14. Pokrywa boczna belki dolnej kpl.
15. Zaślepka prowadnicy
16. Uchwyt prowadnicy
17. Belka dolna
18. Pokrywa rewizyjna belki dolnej
19. Sprężyna
20. Osłona sprężyny
21. Bloczek pojedynczy
22. Prowadnica
23. Obsada rolki końcowej kpl.
24. Uchwyt prowadnicy modułowy
25. Linka do verandy

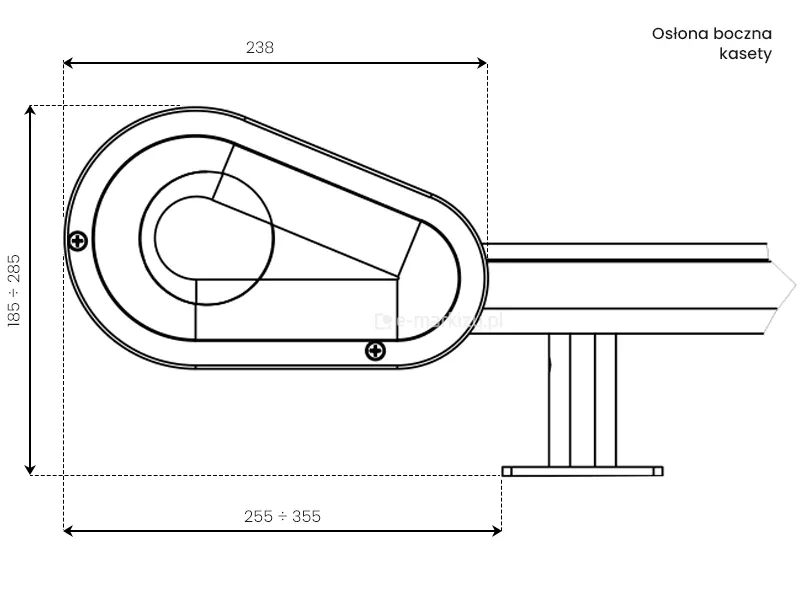

Rysunek techniczny przedstawia przekrój poprzeczny bocznej osłony kasety systemu przeciwsłonecznego typu Veranda Aluprof, ilustrujący gabaryty zewnętrzne oraz parametry regulacji montażowej. Obraz ukazuje zaokrąglony kształt profilu kasety, wewnątrz którego zlokalizowane są mechanizmy napędowe oraz system nawijania tkaniny. Na schemacie naniesiono wymiary techniczne wyrażone w milimetrach: szerokość profilu kasety wynosi 238 mm, natomiast jej wysokość jest regulowana w przedziale od 185 do 285 mm. Dodatkowo zaznaczono odległość od skrajnej krawędzi kasety do punktu montażowego wspornika, która wynosi od 255 do 355 mm. Rysunek ten stanowi istotną pomoc dla instalatorów, określając niezbędną przestrzeń montażową oraz wymiary gabarytowe dla bezpiecznego osadzenia systemu w konstrukcji wsporczej.

Wymiary pokrywy bocznej (na rys. lewa)
