Żaluzje fasadowe Cube Oval rodzaje uchwytów

Żaluzja fasadowa z kasetą typu Cube lub Oval i jej poszczególne komponenty mogą być mocowane na różnego rodzaju uchwytach. Poniżej przedstawiamy najpopularniejsze rozwiązania montażu prowadnic na uchwytach.

Prowadnica listwowa, mocowana jest za pomocą uchwytów montażowych. W ofercie do wyboru dwa rodzaje uchwytów: uchwyt „wzdłużny” regulowany (z regulacją 52-58 mm) oraz uchwyt „prosty” stały (ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57 mm). Uchwyty spełniają taką samą funkcję i różnią się tylko wyglądem i regulacją.

Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic (zazwyczaj jest to 2-4 uchwytów na jedną prowadnicę). Uchwyty lakierowane są pod kolor konstrukcji (prowadnic). Aby uzyskać więcej informacji kliknij i zobacz „informacje o uchwytach” poniżej.

Zobacz informacje o prowadnicach – Kliknij Tutaj

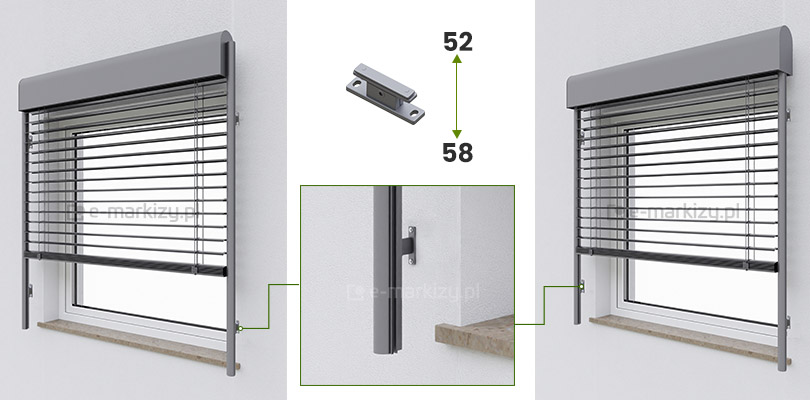

Uchwyt „wzdłużny” regulowany

(z regulacją 52-58mm)

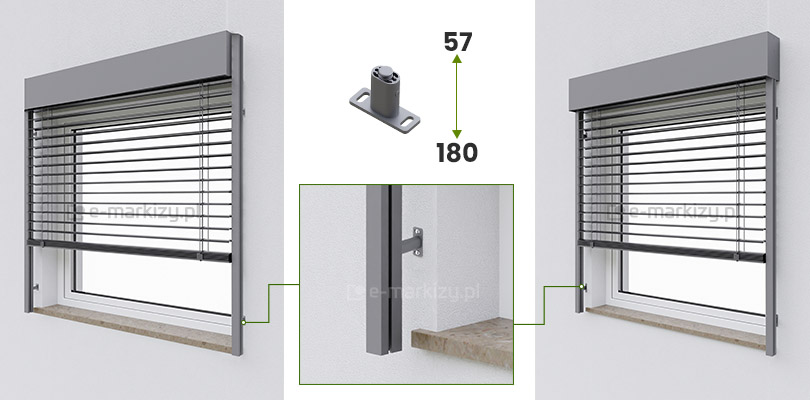

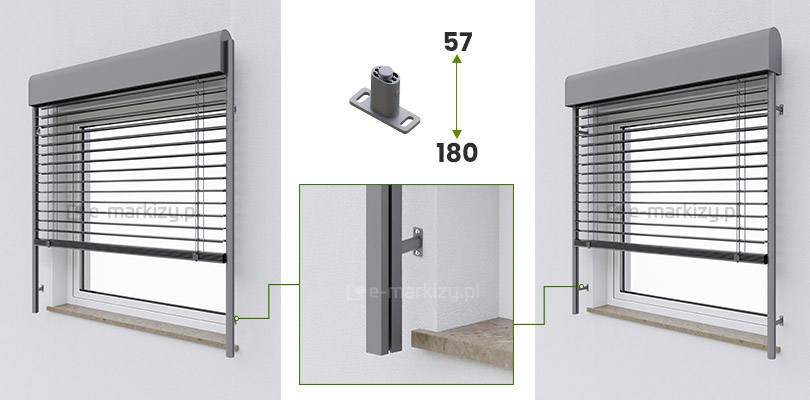

Uchwyt „prosty” stały

(ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57mm)

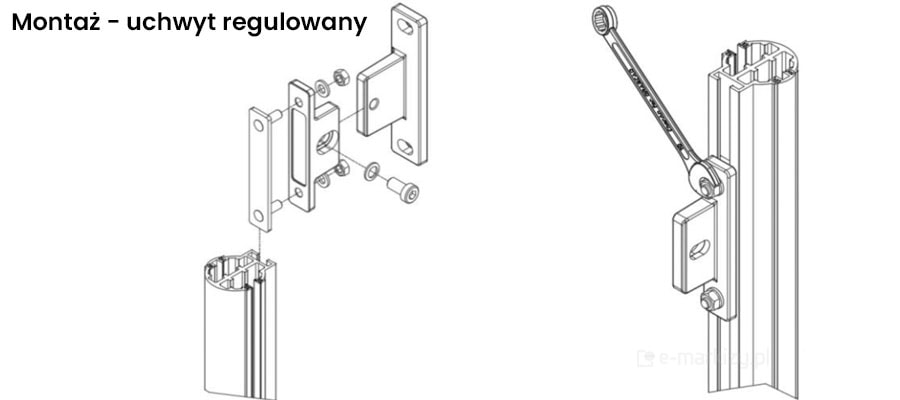

Sposób montażu uchwytu (uchwyt prowadnicy regulowany)
– Włożyć mocowanie uchwytu w rowek prowadnicy.
– Dokręcić zestaw mocujący do momentu pojawienia się wyczuwalnego oporu kluczem imbusowym nr 4.
– Dokręcanie właściwe nakrętki należy przeprowadzić wykonując maksymalnie pół obrotu (180°).
UWAGA: Większy zakres obrotu klucza spowoduje wyrwanie wkręta w uchwycie!

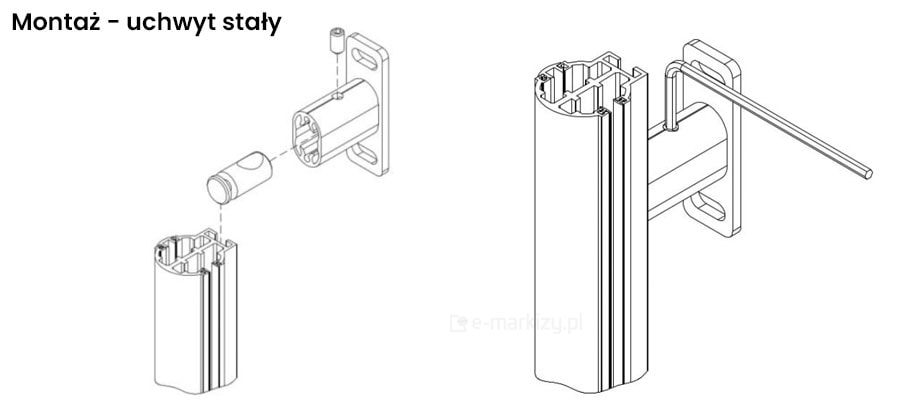

Sposób montażu uchwytu (uchwyt prowadnicy stały)
– Włożyć mocowanie uchwytu w rowek prowadnicy.
– Luźno wkręcić nakrętkę samohamowną do momentu pojawienia się oporu.
– Dokręcanie właściwe nakrętki należy przeprowadzić za pomocą klucza płaskiego (rozmiar 10) wykonując maksymalnie cztery pełne obroty (1440°).
UWAGA: Większy zakres obrotu klucza spowoduje wyrwanie gwintowanego kołka!

Strona dotyczy żaluzji fasadowych firmy Selt wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
