Żaluzje Fasadowe Z90L Dane Techniczne

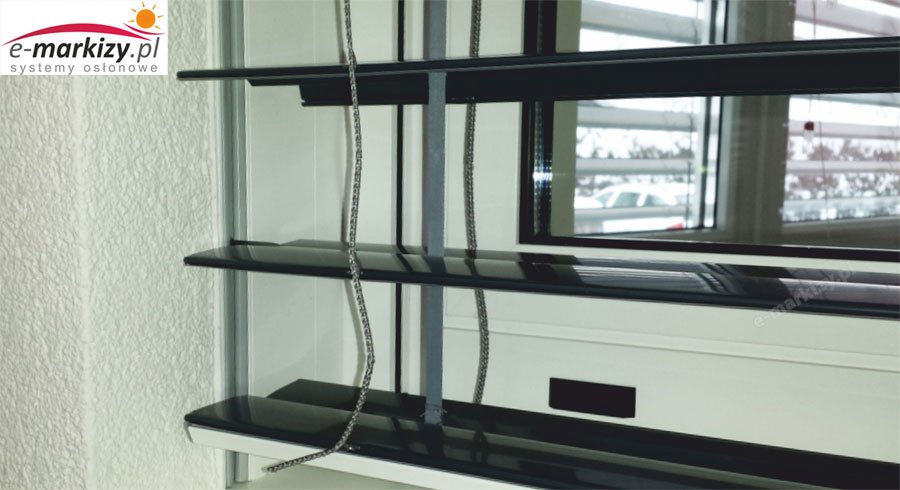

Żaluzja Z90L – to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą. Lamele umieszczone są na prowadnicach linkowych.
Zobacz informacje o uchwytach prowadnic
Zobacz informacje o blachach osłonowych

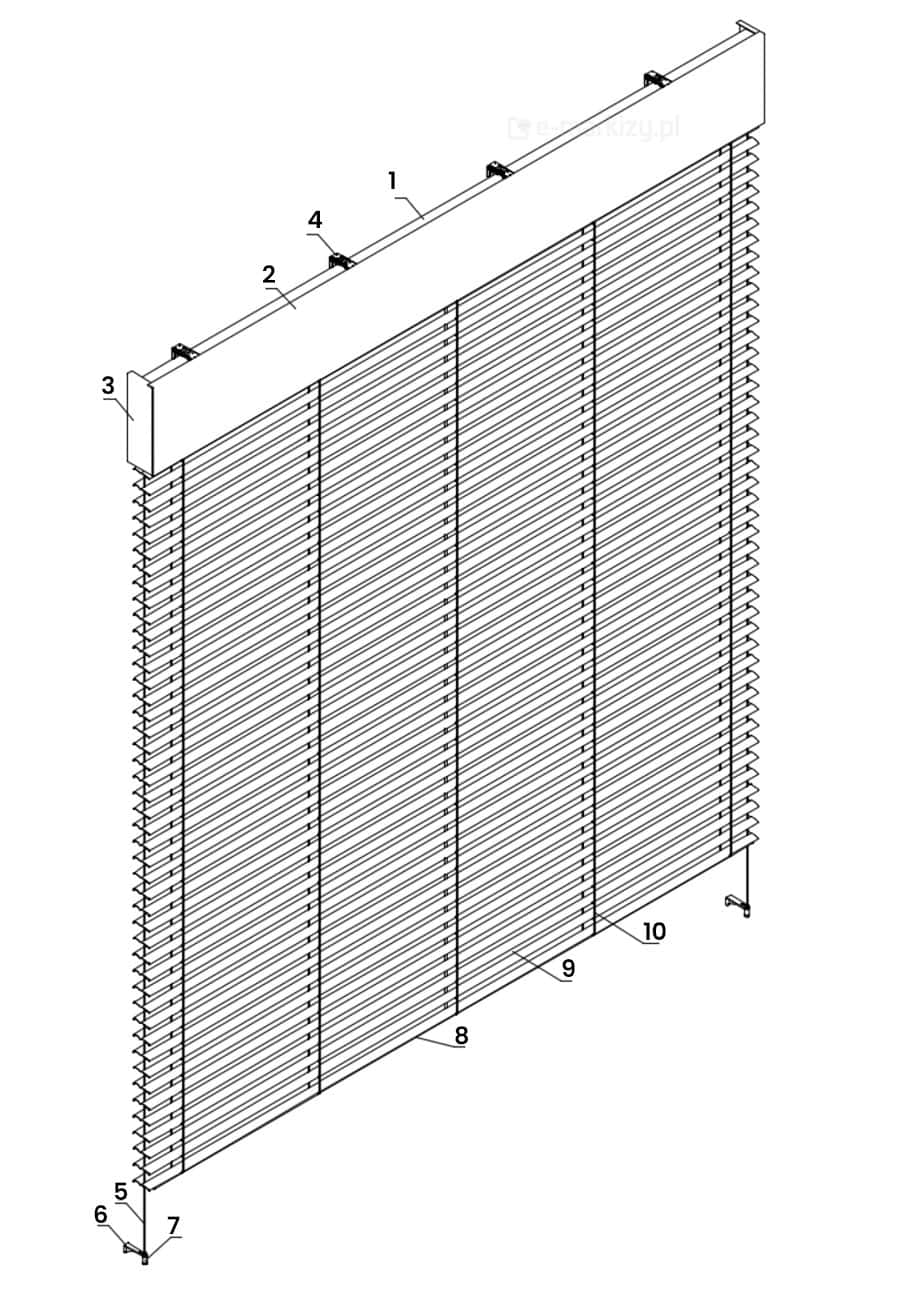

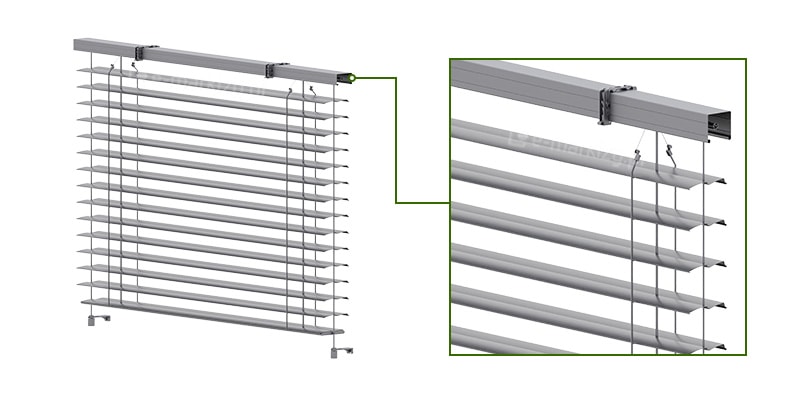

Żaluzja Fasadowa Z90L – Komponenty
1 – Szyna główna
2 – Zespół blach osłonowych (tu: typ 1)
3 – Pokrywa boczna blachy osłonowej
4 – Uchwyt główny blachy osłonowej
5 – Prowadnica linkowa (średnicy 3 mm)
6 – Mocowanie napinacza przyściennego
7 – Napinacz prowadnicy linkowej (przyścienny, opcjonalnie: podłogowy)
8 – Belka dolna Z90
9 – Pióro Z90
10 – Drabinka Loop

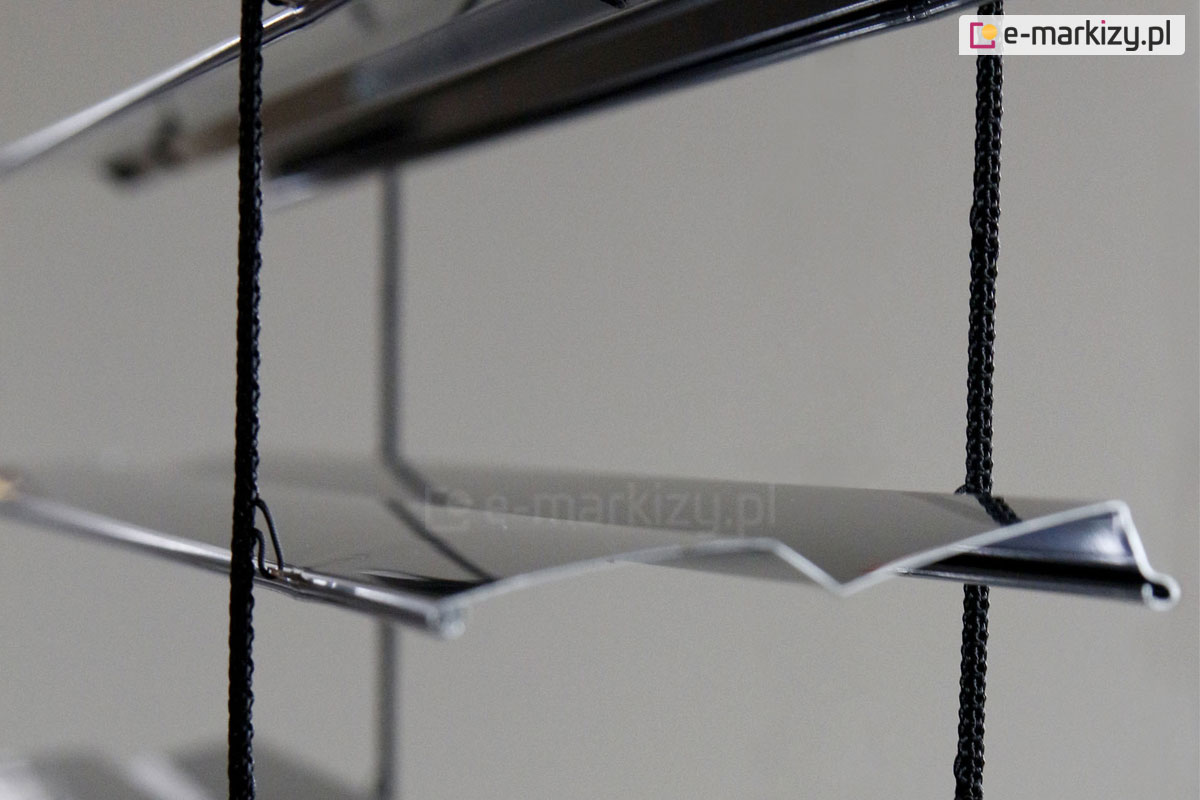

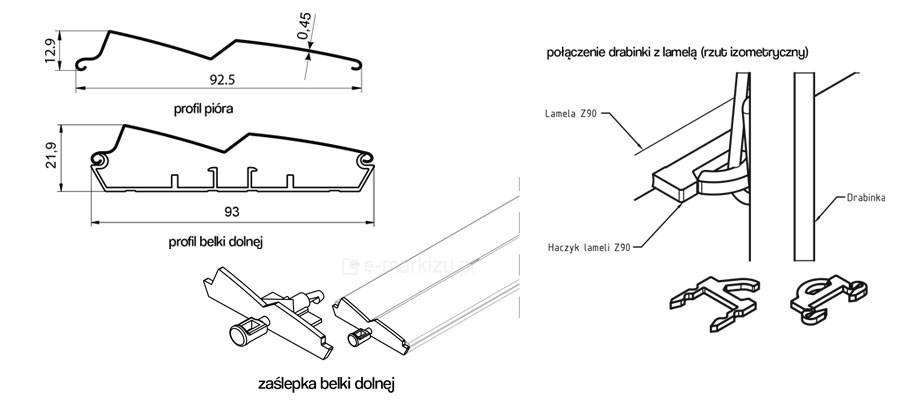

Profil i pióra lameli Z90
– Profil pióra
– Profil belki dolnej
– Zaślepka belki dolnej
* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.

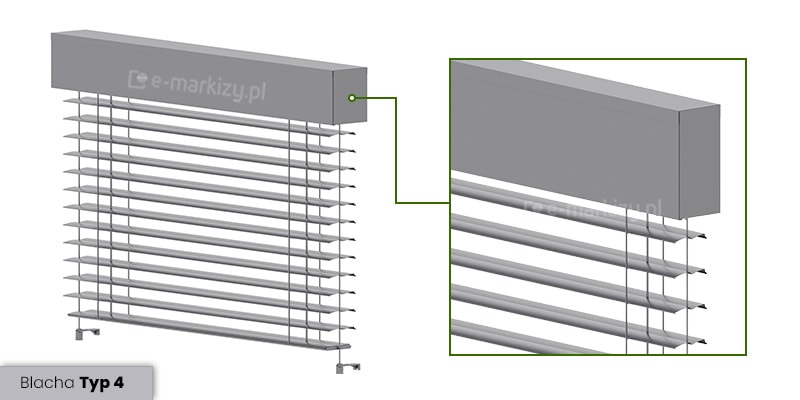

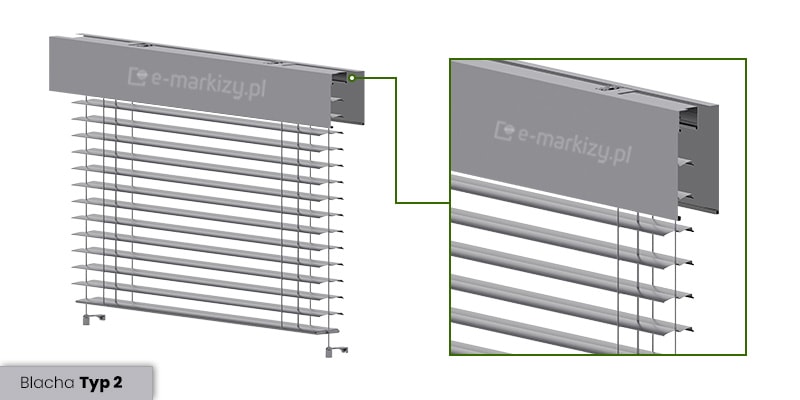

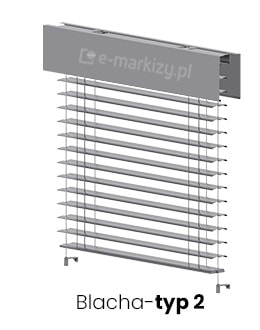

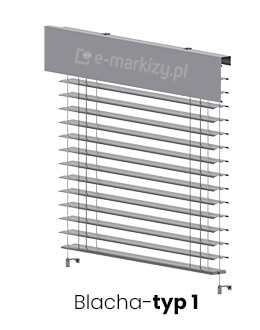

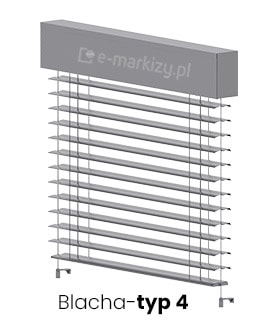

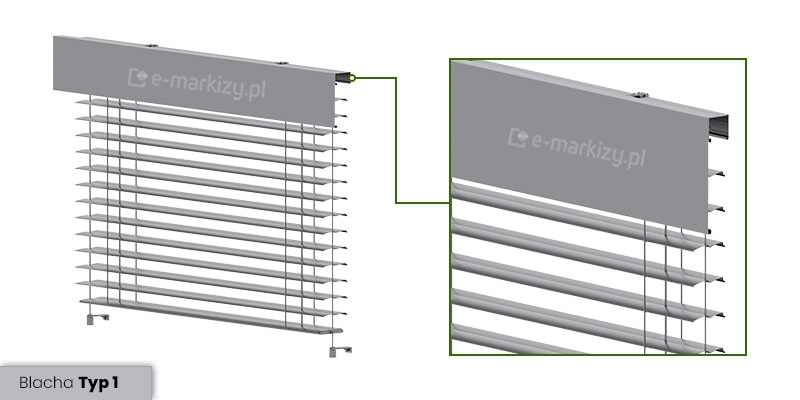

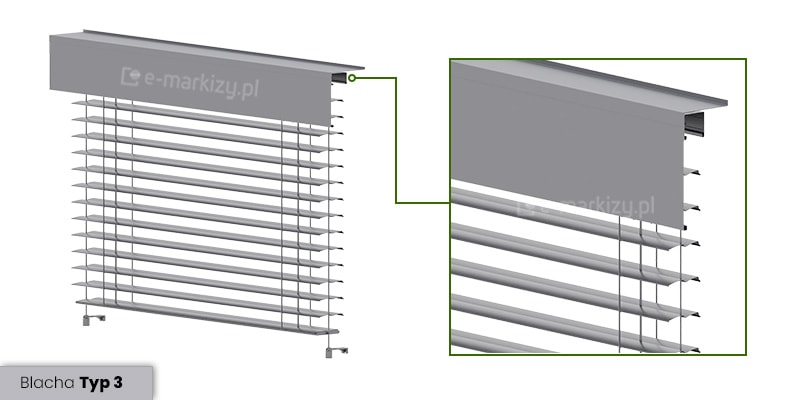

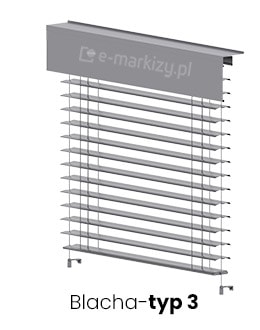

Żaluzje fasadowe Z90L dane techniczne – Rodzaje blach osłonowych

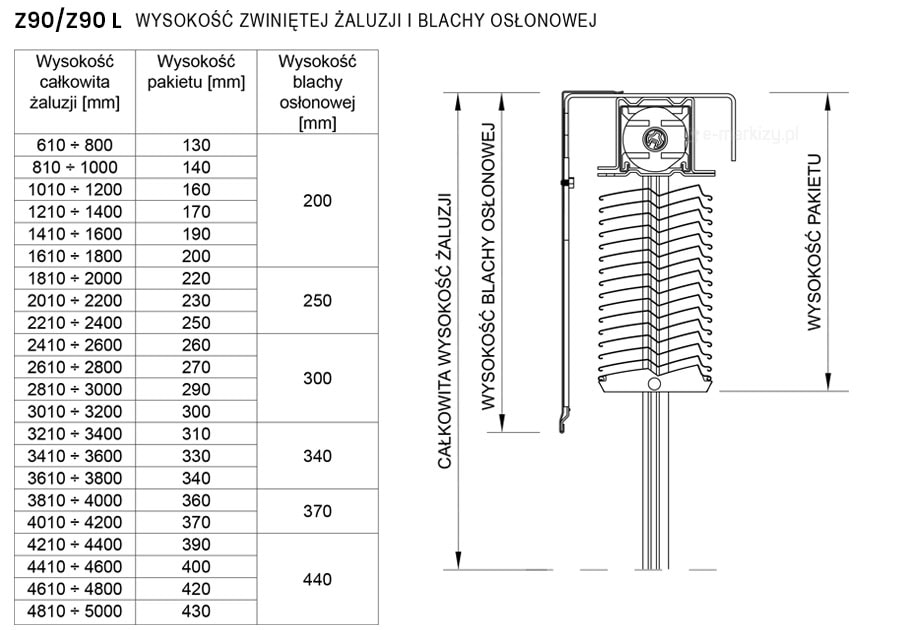

Wysokość zwiniętej żaluzji i blachy osłonowej
H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 190 do 440mm)
Uchwyty Blachy osłonowej
– Uchwyty pomocnicze 125-390mm

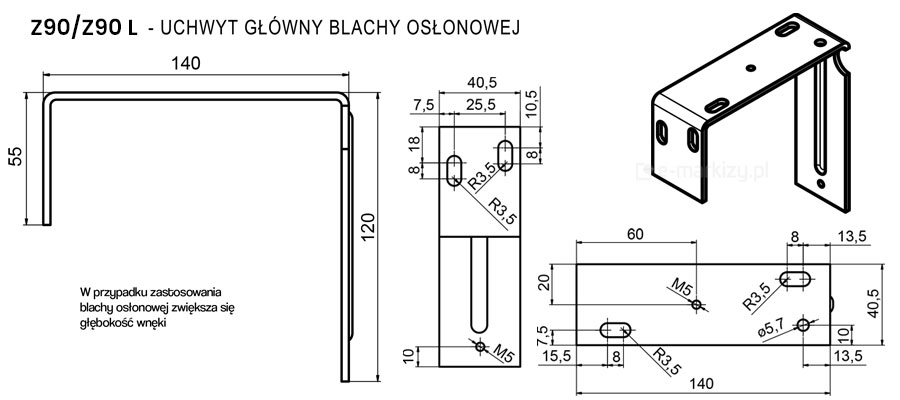

– Uchwyt główny blachy
– Uchwyt główny regulowany blachy

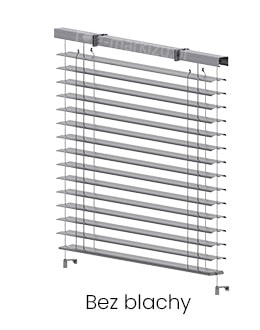

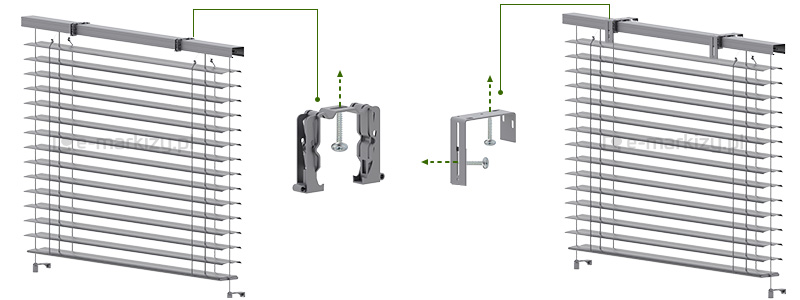

Montaż żaluzji bez blachy osłonowej
– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie standardowym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie standardowym mocowanym do uchwytu głównego blachy osłonowej

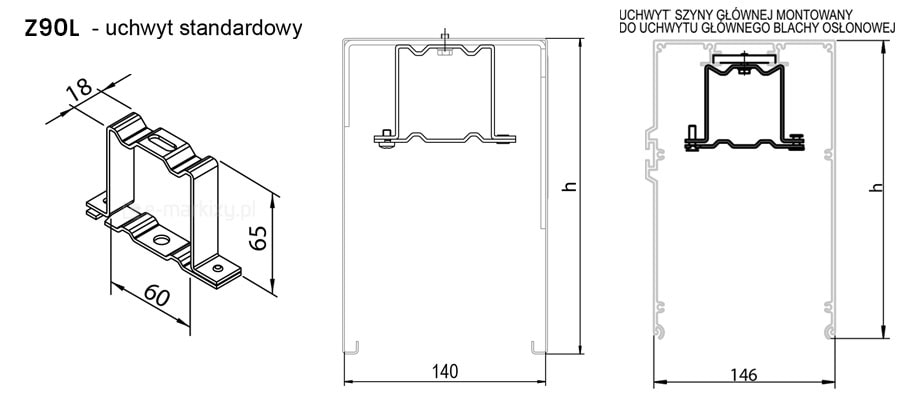

Uchwyt szyny głównej żaluzji
Standardowo w żaluzji na prowadnicach linkowych wykorzystywany jest uchwyt standardowy (opcjonalnie może być użyty uchwyt sprężysty)

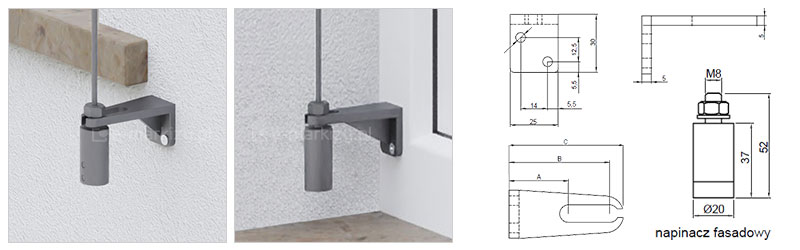

System mocowania linki – kątownik napinający

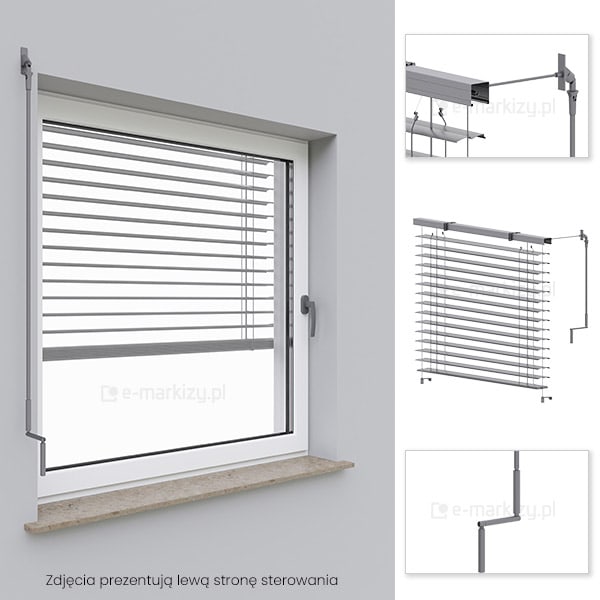

Żaluzje fasadowe Z90L dane techniczne – Sterowanie żaluzjami ręcznymi
Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.

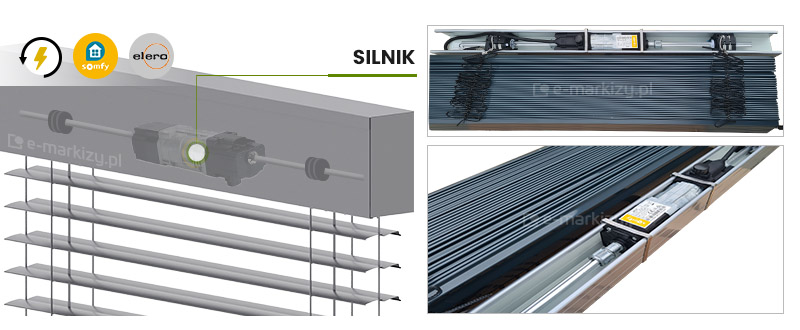

Żaluzje fasadowe Z90L dane techniczne – Sterowanie żaluzjami elektrycznymi
Żaluzją sterujemy przewodowo lub bezprzewodowo za pomocą napędu elektrycznego. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.
Żaluzja Z90L Selt
Zastosowanie:
System żaluzji fasadowych Z90 L został zaprojektowany z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.
Charakterystyka wyrobu:
- Montowane na zewnątrz budynku, uruchamiane za pomocą napędu elektromechanicznego połączonego z wyrobem sterującym.
- Montowane na zewnątrz budynku, uruchamiane ręcznie za pomocą mechanizmu z korbą.
- Są przeznaczone do montażu na otworach okiennych.
- Ograniczają dostęp światła słonecznego do pomieszczenia.
- Zwiększają udział światła rozproszonego w pomieszczeniu.
- Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
- Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
- Ograniczają przenikanie hałasu do wnętrza budynku.
- Nie wydzielają toksycznych substancji w trakcie eksploatacji.
- Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za znaczące zagrożenie dla zdrowia i bezpieczeństwa.
- Silniki posiadają stopień ochrony obudowy IP44 lub IP 54 (zależnie od typu silnika).
- Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
- Ruch w górę i dół odbywa się ręcznie z użyciem korby, za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
- Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym
bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
Żaluzje Fasadowe Z90L Dane Techniczne
PARAMETRY TECHNICZNE
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Maksymalna powierzchnia (dla napędu korbowego): do 9 m2,
Szerokość lameli: 93,4 mm
Wysokość lameli: 12,9 mm
Wysokość blach osłonowych: 200, 250, 300, 340, 390, 440 mm
Szerokość blach osłonowych: 128 mm
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 90 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -25°C do + 70°C
Napęd ręczny: Korba:
Długość: 2/3 systemu
Kolor konstrukcji RAL
Strona dotyczy żaluzji fasadowej Z90L firmy Selt wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
