Pomiar żaluzji fasadowych Z90L linkowych

Pomiar żaluzji fasadowych Z90 linkowych

Pomiar żaluzji fasadowych Z90 linkowych

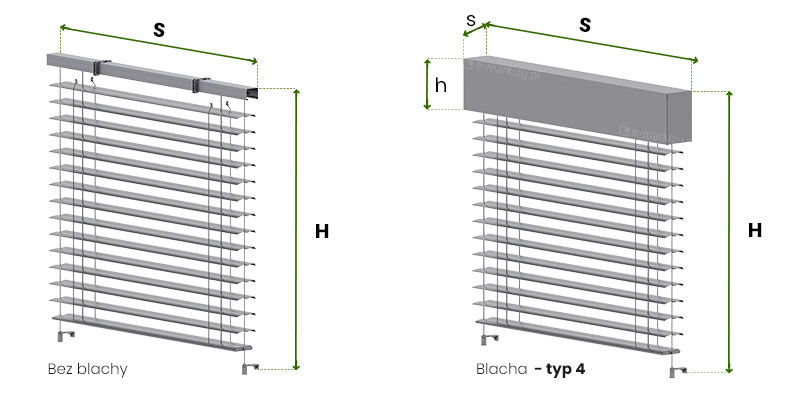

S – Szerokość całkowita do 3500 mm
W – Wysokość całkowita do 4000 mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej

* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.

Zobacz dane techniczne Zobacz informacje o uchwytach prowadnic Zobacz więcej informacji o pomiarowaniu

Niezależnie od rodzaju blachy osłonowej lub jej braku, wymiary określamy jako wymiary całkowite

Wizualizacja produktowa przedstawiająca żaluzje fasadowe z systemem prowadzenia linkowego, w których zastosowana została blacha osłonowa Typ 1. Konstrukcja w kolorze szarym składa się z poziomych lameli aluminiowych zawieszonych na tekstylnych drabinkach, które stabilizowane są pionowo przez cienkie stalowe linki przymocowane do dolnych wsporników montażowych. Górna część mechanizmu, zawierająca szynę nośną, jest przesłonięta od frontu przez prostą, płaską blachę osłonową o profilu przypominającym odwróconą literę L, która posiada krótkie zagięcie górne służące do montażu. Po prawej stronie obrazu znajduje się powiększony detal górnej sekcji, który precyzyjnie ukazuje profil boczny blachy oraz sposób, w jaki maskuje ona górną rynnę żaluzji, pozostawiając boki mechanizmu odkryte. Na zbliżeniu widoczne są również elementy montażowe umieszczone na górnej krawędzi osłony oraz precyzyjne wykończenie krawędzi blachy. Całość prezentacji wykonana jest w formie trójwymiarowego renderu na jednolitym jasnym tle, eksponując techniczną prostotę i funkcjonalność tego wariantu osłony.

Grafika techniczna przedstawia żaluzję fasadową Z90 w systemie linkowym z zastosowaniem blachy osłonowej typu 2, zaprezentowaną w dwóch ujęciach: ogólnym oraz w powiększonym detalu. Po lewej stronie widoczny jest kompletny moduł żaluzji z szeroką, gładką osłoną górną w kolorze szarym, która maskuje szynę główną i mechanizm nawojowy. Poniżej osłony znajduje się pancerz z poziomych lamel o przekroju Z, stabilizowany pionowymi linkami stalowymi zamocowanymi do dolnych uchwytów. Prawy panel, ujęty w zieloną ramkę i połączony linią pomocniczą z widokiem głównym, pokazuje zbliżenie na konstrukcję blachy osłonowej typu 2, która charakteryzuje się prostokątnym profilem zagiętym pod kątem prostym, osłaniającym mechanizm zarówno od frontu, jak i od tyłu do linii lamel. Całość wizualizacji w tonacji szarości na białym tle precyzyjnie ilustruje estetyczny sposób wykończenia górnej części systemu, chroniący elementy napędowe przed bezpośrednim działaniem czynników atmosferycznych.

od frontu, od tyłu

Szczegółowa wizualizacja systemu żaluzji fasadowych Z90L, w których zastosowano prowadzenie linkowe oraz element maskujący typu blacha osłonowa Typ 3. Główny widok prezentuje poziome lamele połączone drabinkami, zwisające swobodnie wzdłuż naprężonych linek bocznych. Górna blacha osłonowa posiada charakterystyczny profil z wysuniętą górną półką, a jej frontowa płaszczyzna zasłania szynę nośną. Powiększony detal po prawej stronie koncentruje się na zewnętrznej geometrii osłony, pokazując profilowanie blachy oraz sposób jej styku z górną krawędzią pakietu żaluzji. Rysunek techniczny na białym tle precyzyjnie oddaje różnice w budowie profilu Typ 3 w porównaniu do kasetowych rozwiązań zamykanych.

od frontu, od góry

Wizualizacja produktowa przedstawiająca żaluzje fasadowe Z90L z systemem maskującym określonym jako blacha osłonowa Typ 4. Na grafice zaprezentowano konstrukcję w jasnoszarym kolorze, w której poziome, wyprofilowane lamele są stabilizowane za pomocą pionowych prowadnic linkowych zamocowanych do podłoża. Górna część systemu, obejmująca szynę nośną oraz mechanizm sterujący, jest w całości osłonięta przez pełną, skrzynkową blachę o prostokątnym przekroju z zamkniętymi bokami, co tworzy estetyczną kasetę. Po prawej stronie zdjęcia znajduje się powiększony detal boczny górnej części osłony, który podkreśla precyzyjne wykończenie krawędzi blachy oraz sposób, w jaki lamele chowają się pod spód konstrukcji. Przekrój ten uwidacznia geometryczną formę osłony, która szczelnie obudowuje mechanizm z trzech stron, chroniąc go przed zabrudzeniami. Całość została ukazana w czystej, katalogowej formie na białym tle, skupiając uwagę na technicznym aspekcie połączenia osłony z systemem linkowym żaluzji.

od frontu, od tyłu, od góry

Grafika techniczna prezentuje żaluzję fasadową Z90 w wariancie z prowadzeniem linkowym bez blachy osłonowej, ukazaną w dwóch ujęciach: perspektywicznym oraz szczegółowym zbliżeniu na mechanizm górny. Lewa część ilustracji pokazuje pełny moduł osłony z odsłoniętą, stalową rynną górną o profilu U, do której przymocowane są mechanizmy sterujące oraz pakiet poziomych lameli w kształcie litery Z. Prawa część, ujęta w zieloną ramkę, to powiększony detal górnego narożnika, który precyzyjnie obrazuje sposób osadzenia szyny w uchwycie montażowym oraz wyprowadzenie stalowych linek stabilizujących i tekstylnych drabinek. System linkowy jest zakotwiczony u dołu za pomocą niewielkich wsporników, co nadaje całej konstrukcji lekkości i pozwala na montaż w miejscach, gdzie niemożliwe lub niepożądane jest stosowanie szerokich prowadnic bocznych oraz zabudowy maskującej.

Zobacz informacje o blachach osłonowych

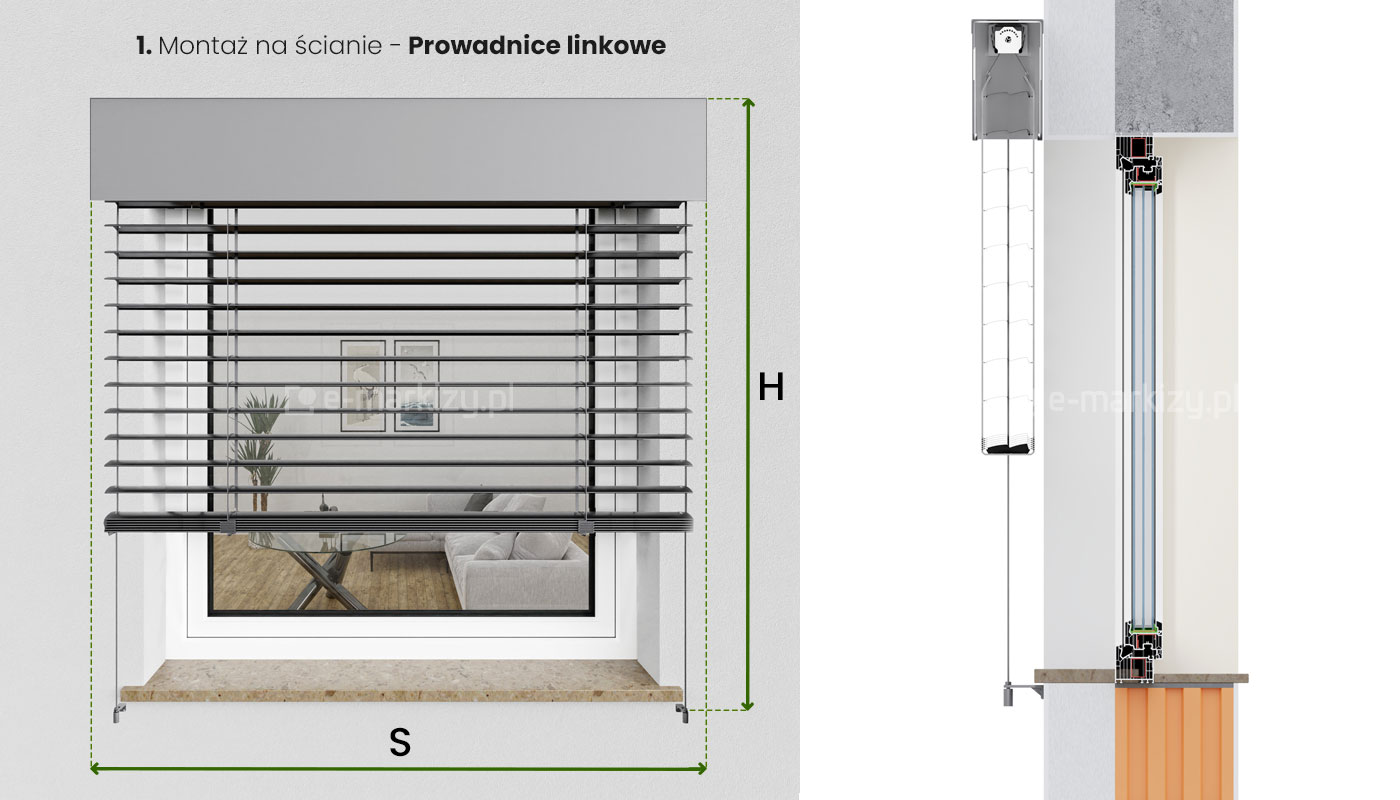

1) Prowadnice linkowe. Montaż poza wnęką

1 – przykład Pomiaru – prowadnice linkowe. Montaż na ścianie, blacha niezabudowana (widoczna od zewnątrz)

Montaż linki do ściany

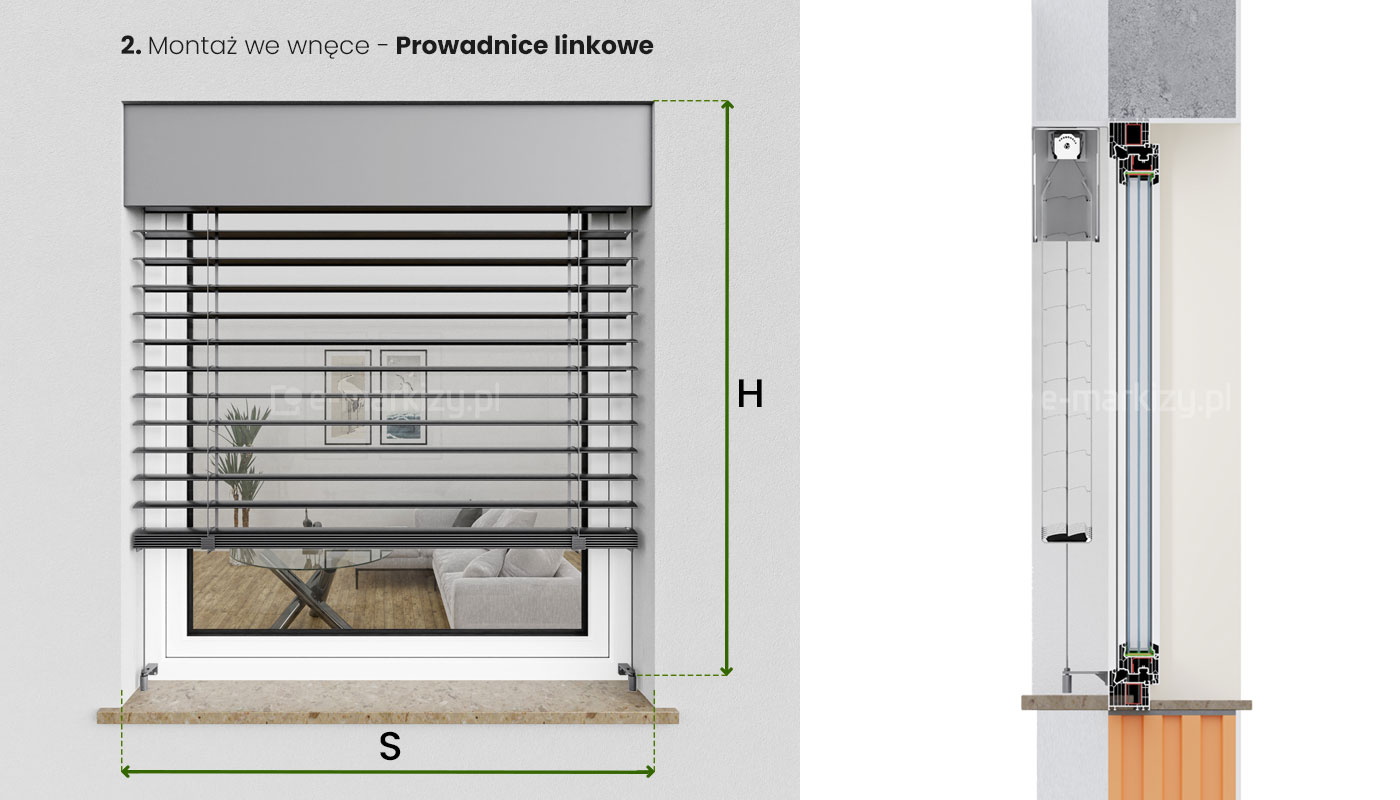

2) Prowadnice linkowe. Montaż we wnęce

2 – przykład Pomiaru – prowadnice linkowe. Montaż we wnęce, blacha niezabudowana (widoczna od zewnątrz)

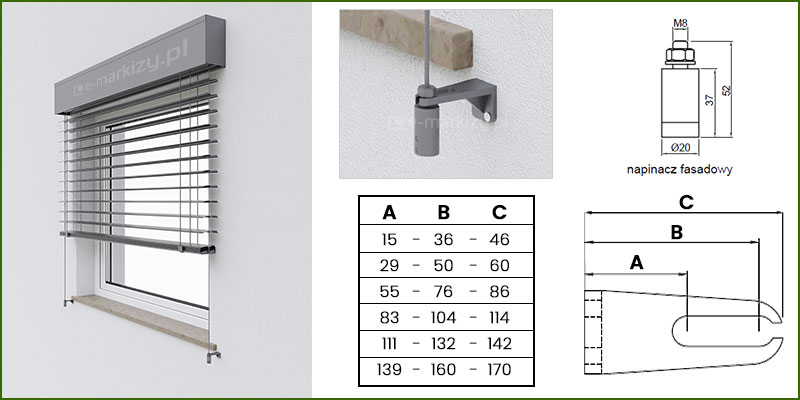

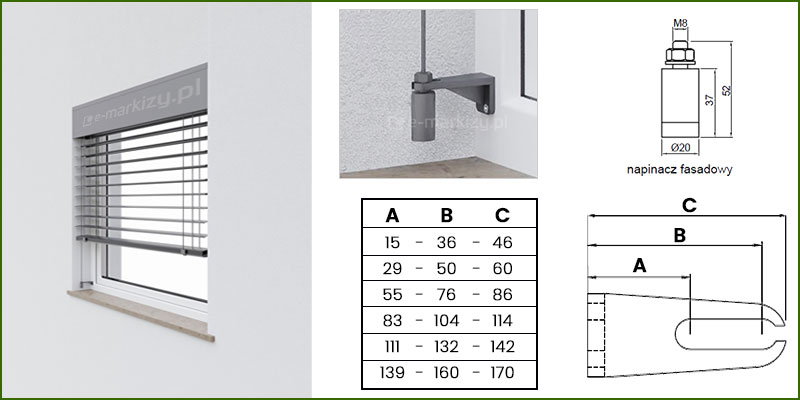

Grafika przedstawia schemat montażu żaluzji fasadowej C80L do ramy okna z wykorzystaniem prowadzenia linkowego. W lewej części obrazu widoczna jest wizualizacja antracytowej żaluzji zamontowanej w świetle okna, gdzie dolne mocowania linki przytwierdzone są bezpośrednio do profilu ramy okiennej. Środkowy górny kadr pokazuje zbliżenie na szary wspornik kątowy z osadzonym napinaczem, stabilizującym pionową linkę stalową. Po prawej stronie umieszczono rysunek techniczny napinacza fasadowego o średnicy 20 mm i wysokości 52 mm, z gwintem M8. Poniżej znajduje się tabela z zestawieniem wymiarów wsporników dla sześciu wariantów długości (parametry A, B, C), w zakresie od 15 mm do 139 mm dla wymiaru A. Całość uzupełnia rzut techniczny wspornika z naniesionymi liniami wymiarowymi, ilustrujący podłużny otwór montażowy pozwalający na regulację pozycji napinacza względem ramy okna.

Montaż linki do ramy okna

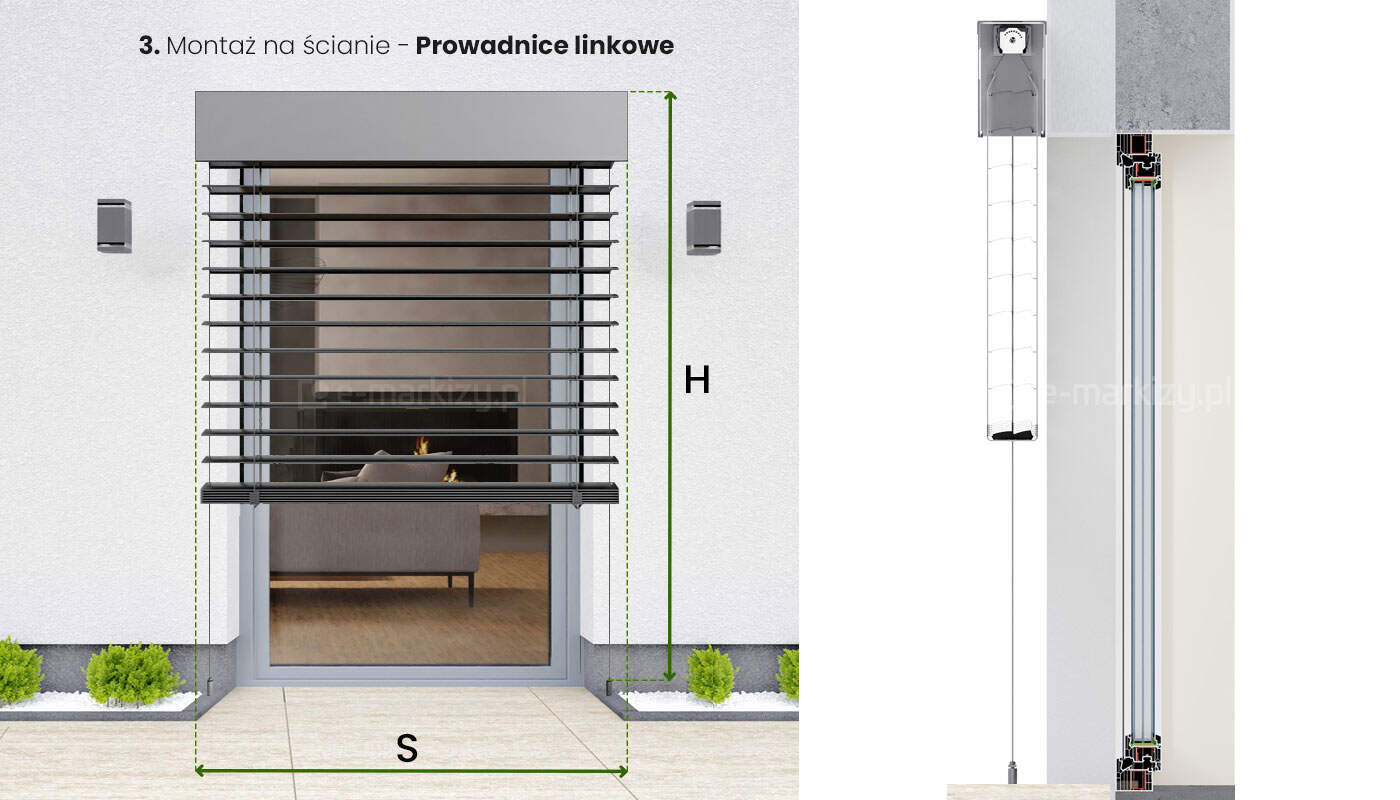

3) Prowadnice linkowe. Montaż na ścianie balkonowej

3 – przykład Pomiaru – prowadnice linkowe. Montaż na ścianie balkonowej, blacha niezabudowana (widoczna od zewnątrz)

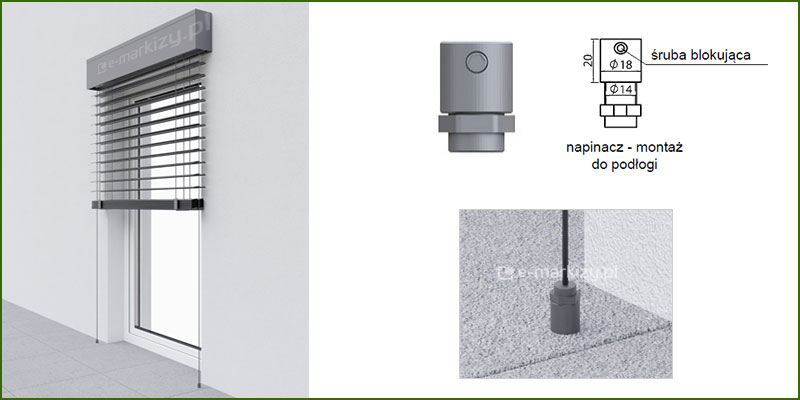

Montaż linki do podłoża

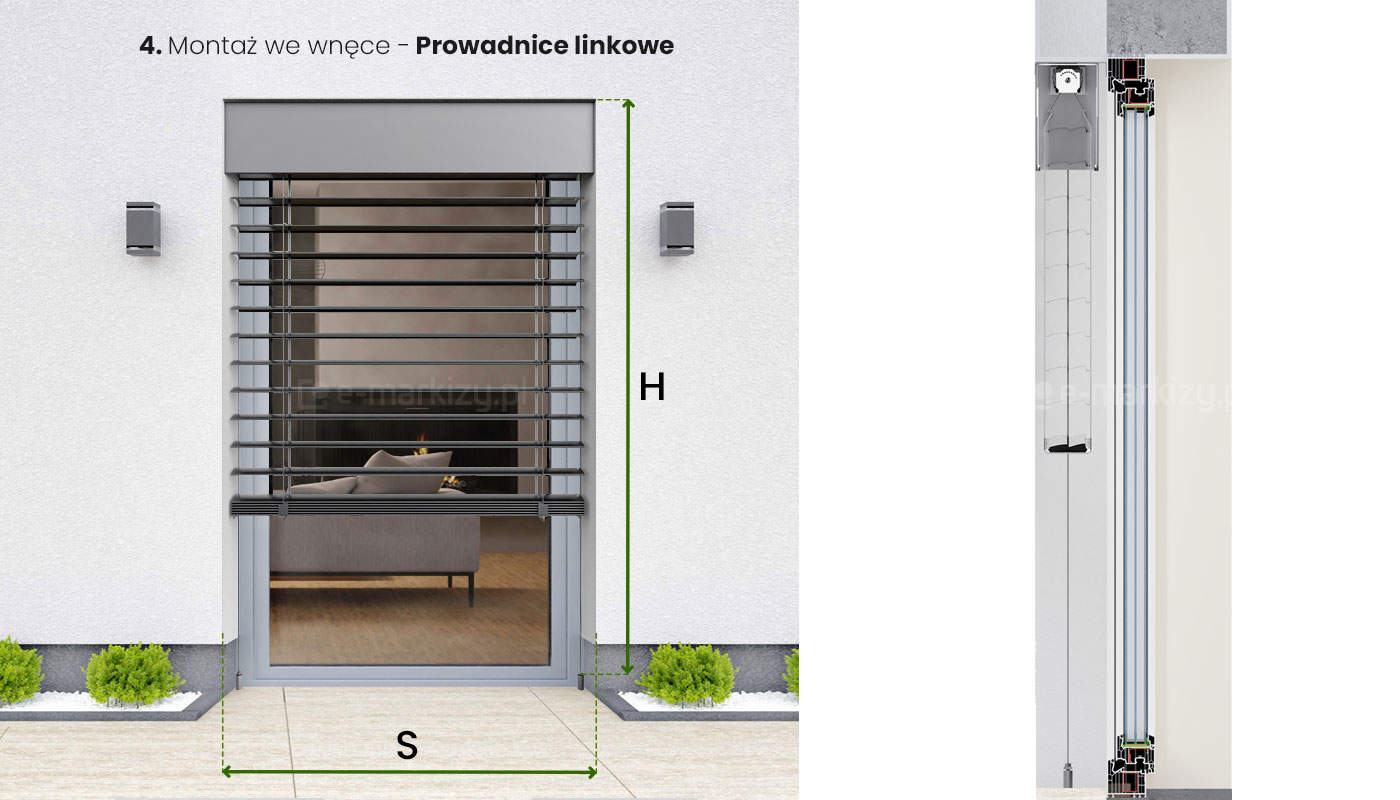

4) Prowadnice linkowe. Montaż we wnęce balkonowej

4 – przykład Pomiaru – prowadnice linkowe. Montaż we wnęce balkonowej, blacha niezabudowana (widoczna od zewnątrz)

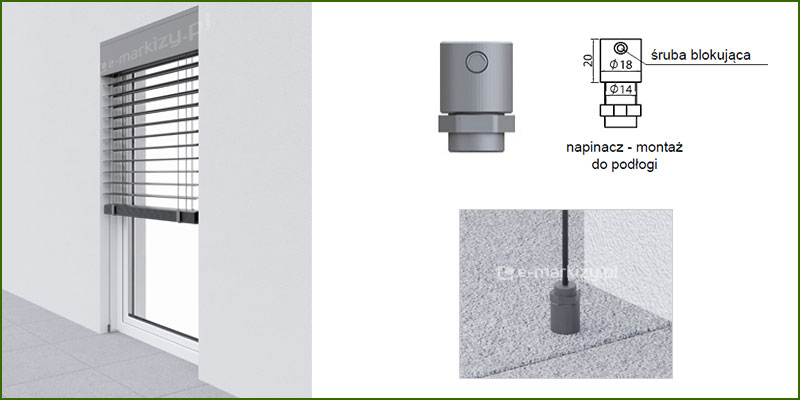

Montaż linki we wnęce do podłoża
