Zdjęcie prezentuje wolnostojącą pergolę ogrodową o solidnej konstrukcji wykonanej z naturalnego drewna w ciepłym odcieniu. Konstrukcja opiera się na czterech kwadratowych słupach nośnych, które podtrzymują prostokątną ramę dachu. Wewnątrz drewnianego szkieletu zamontowano nowoczesny system zadaszenia lamelowego SB400 MD Selt, w kontrastującym, ciemnym kolorze antracytowym. Aluminiowe lamele znajdują się w pozycji całkowicie zamkniętej, tworząc jednolitą i szczelną płaszczyznę chroniącą przestrzeń pod pergolą. Podłoże pod konstrukcją zostało wyłożone jasnymi, prostokątnymi płytami tarasowymi o nieregularnej teksturze. Pergola jest usytuowana w bogato zazielenionej części ogrodu, w bezpośrednim sąsiedztwie gęstych krzewów iglastych oraz wysokich drzew liściastych o jasnej korze, co zapewnia prywatność i naturalne tło dla strefy wypoczynku. Obraz reprezentuje dach lamelowy SB400 MD galeria zdjęć montażu na pergoli drewnianej.

Dach lamelowy SB400 MD z zamkniętymi lamelami w kolorze antracytowym, na pierwszym planie widoczny silnik, kabel zasilający przymocowany do drewnianej belki konstrukcji pergoli oraz mechanizm sterujący ruchem lamel.

Moduł dachowy SB400 Selt w kolorze antracytowym zamocowany na konstrukcji drewnianej pergoli. Uchylone lamele pokryte kroplami wody ukazują niebieskie, rozsłonecznione niebo. Pod pergolą widoczny ogród z trawnikiem narożnik budynku oraz liczne drzewa i krzewy.

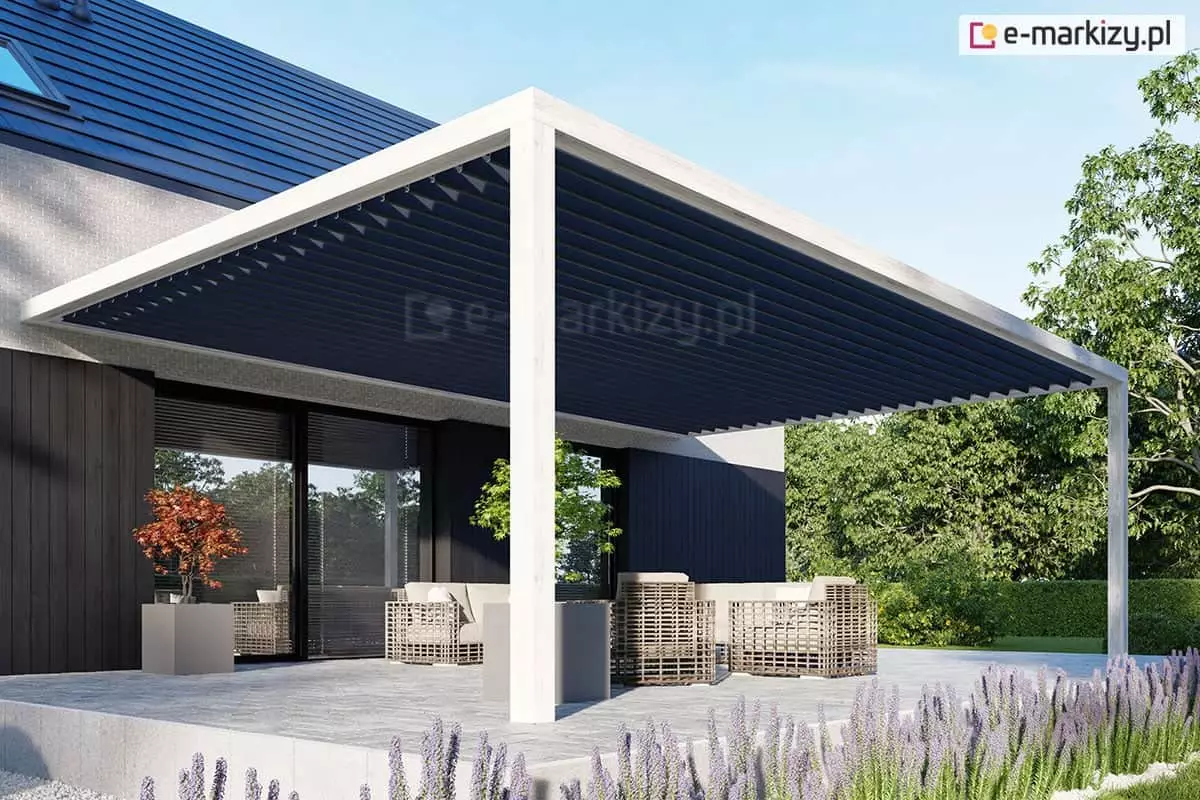

Nowoczesny taras z zabudową przyścienną, tworzącą zadaszenie nad powierzchnią tarasu. Konstrukcja pergoli przyściennej wsparta jest na dwóch białych, smukłych słupach o kwadratowym przekroju, które podtrzymują ramę o tym samym kolorze. Zadaszenie pergoli stanowi dach lamelowy SB400 MD, który składa się z gęsto rozmieszczonych lameli w kolorze antracytowym. Lamele całkowicie zamknięte, tworząc jednolitą, ciemną płaszczyznę chroniącą przed słońcem i deszczem. Pod pergolą znajduje się strefa wypoczynkowa z jasnymi, plecionymi meblami ogrodowymi i szarymi poduszkami. Taras został wyłożony wielkoformatowymi płytami w kolorze jasnoszarym, a wzdłuż jego krawędzi posadzono ozdobną lawendę. Budynek posiada nowoczesną elewację łączącą biały tynk z ciemnym deskowaniem oraz duże przeszklenia z widocznymi żaluzjami fasadowymi. Całość kompozycji dopełnia soczysta zieleń ogrodu i drzewa liściaste w tle pod bezchmurnym, błękitnym niebem.

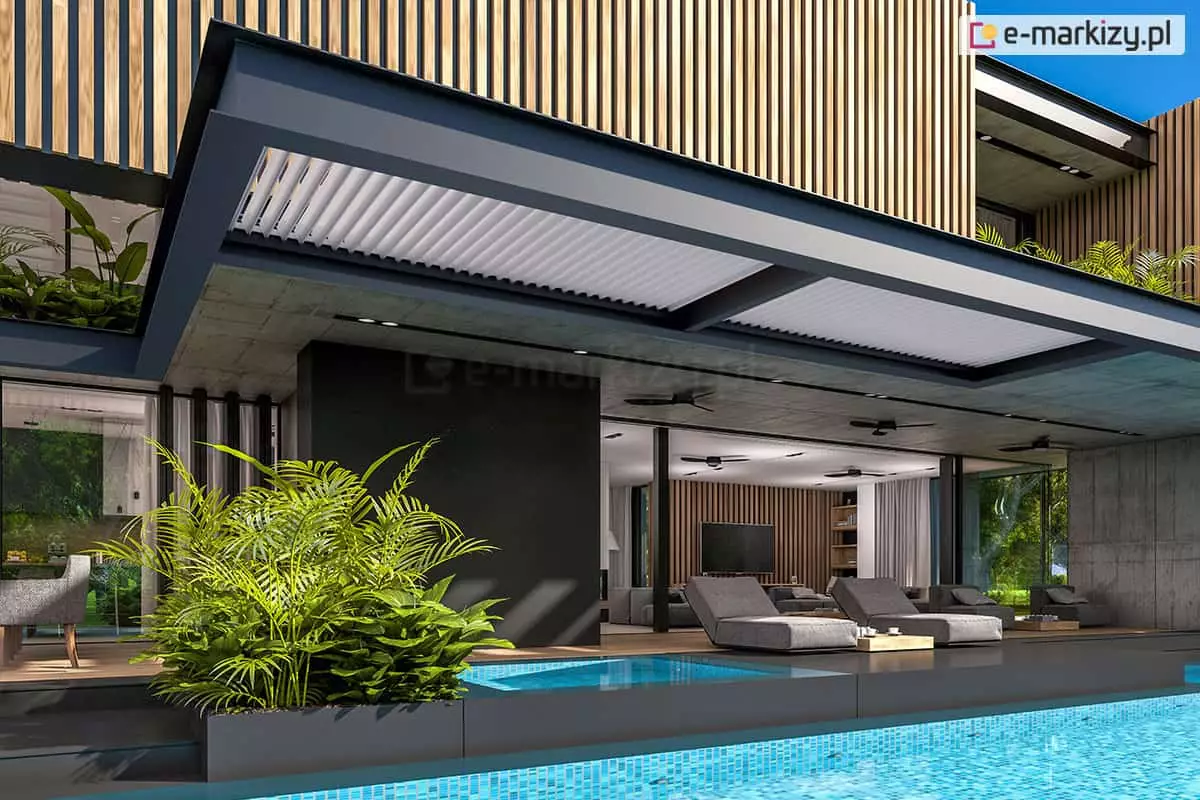

Zdjęcie prezentuje wizualizację luksusowej strefy rekreacyjnej z nowoczesnym zadaszeniem, wielomodułowym dachem lamelowym SB400 MD zintegrowanym z architekturą budynku. Konstrukcja zadaszenia wkomponowana została w szeroką ramę w kolorze antracytowym, w której osadzono białe, ruchome lamele. W jednym z modułów lamele są lekko uchylone, co pozwala na naturalną cyrkulację powietrza, natomiast w pozostałych częściach pozostają zamknięte. Pod zadaszeniem znajduje się przestronny taras z betonowym sufitem, wyposażony w oświetlenie punktowe oraz nowoczesne wentylatory sufitowe. Strefa wypoczynkowa obejmuje wygodne leżaki ustawione przy krawędzi dużego basenu z błękitną, mozaikową wodą. Elewacja budynku charakteryzuje się połączeniem surowego betonu oraz pionowych lameli drewnianych, a duże przeszklenia otwierają widok na luksusowo urządzone wnętrze salonu. Całość aranżacji dopełnia bujna, egzotyczna roślinność w donicach umieszczonych bezpośrednio przy basenie.

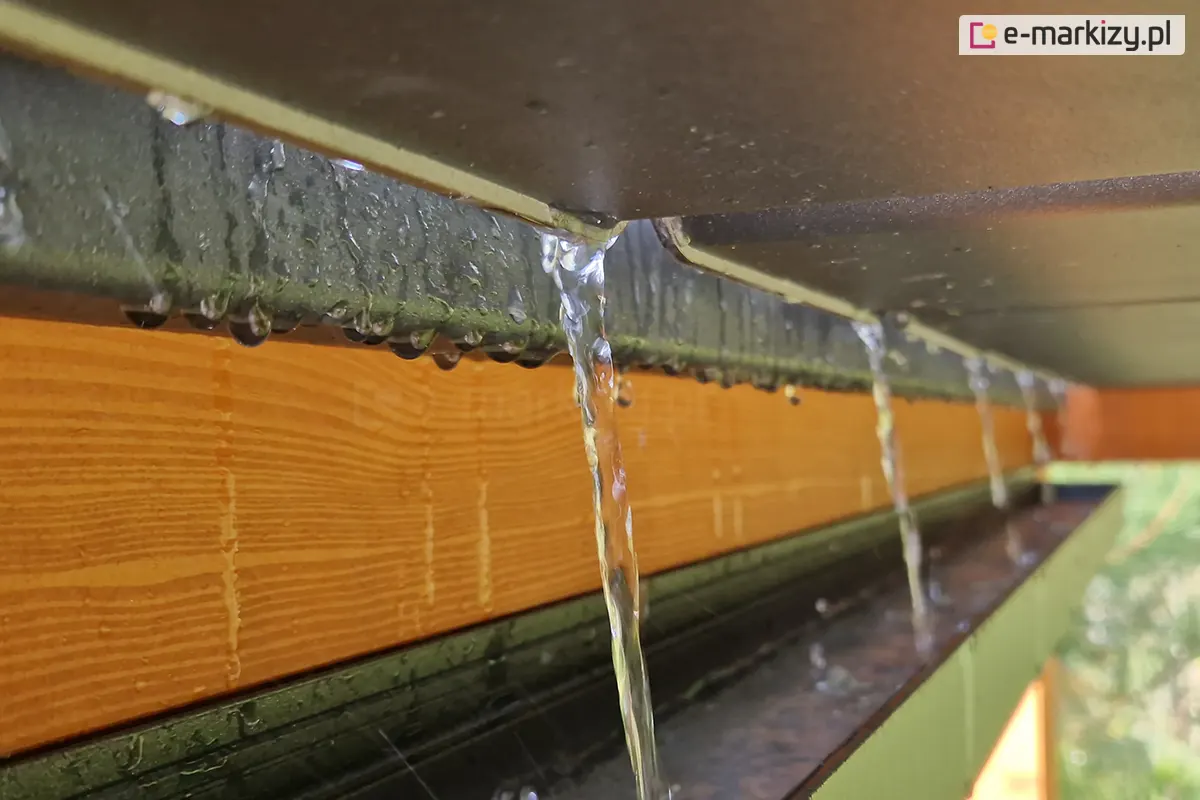

Techniczne zbliżenie na system odprowadzania wody opadowej w dachu lamelowym SB400 MD, zamontowanym w drewnianej konstrukcji pergoli. Na pierwszym planie widoczne są krawędzie aluminiowych lameli w ciemnym kolorze, z których spływają wyraźne strugi wody bezpośrednio do rynny bocznej. Rynna ma formę otwartego profilu o ciemnej barwie i jest zamontowana wzdłuż poziomej, masywnej belki wykonanej z drewna o wyraźnym usłojeniu i ciepłym odcieniu. Na dolnej krawędzi rynny oraz na bocznej płaszczyźnie drewnianej belki widoczne są liczne krople wody, co obrazuje działanie systemu w warunkach opadów deszczu. Tło jest lekko rozmyte, ukazując naturalną zieleń ogrodu, co pozwala skupić uwagę na mechanicznym aspekcie odprowadzania wody z powierzchni zadaszenia.

Dach Lamelowy SB400 MD – moduł dachowy

Szerokość: od 100 do 400 cm
Wysięg: od 143 do 703 cm
Napęd elektryczny
Montaż międzyścienny lub międzybelkowy

od 7 120,00 zł z VAT

Skonfiguruj i poznaj cenę

Termin realizacji: ok. 28 dni roboczych

Transport cała Europa

Wyceń i skonfiguruj produkt

Dach Lamelowy SB400 MD (moduł dachowy) Aluprof

Zadaszenie lamelowe dzięki swojej uniwersalnej konstrukcji na prowadnicach może zostać zastosowane na różnego rodzaju istniejących konstrukcjach tarasowych, takich jak pergole aluminiowe, drewniane, stalowe, a także kołnierze betonowe oraz inne oryginalne projekty architektoniczne.

W pozycji zamkniętej dach lamelowy SB400 MD zapewnia całkowitą ochronę przed deszczem, a dzięki obracanym automatycznie lamelom, można kontrolować natężenie promieni słonecznych wpuszczanych na zadaszoną powierzchnię. Dach bioklimatyczny zapewnia ochronę przed słońcem i deszczem, a dzięki cichej pracy systemu, nie zakłóca wypoczynku nawet podczas otwierania i zamykania.

Moduł dachowy Selt SB400mb może być powiększany o kolejne moduły. Maksymalna szerokość jednego modułu to 4m, a wysięg 7,03m.

Zobacz Galerię Zdjęć Dachu Zobacz Pomiar i Dane Techniczne Dachu

Cechy Charakterystyczne Dachu

Ruchome lamele obracane od 0° do 90°
Konstrukcja nośna do indywidualnej zabudowy
Opcjonalny system odprowadzania wody
Napęd elektryczny radiowy
6 klasa wiatrowa

Szerokość od 1m do 4m
Wysięg od 1,43m do 7,03m (co 20 cm)
Łatwy montaż
Zastosowanie zewnętrzne

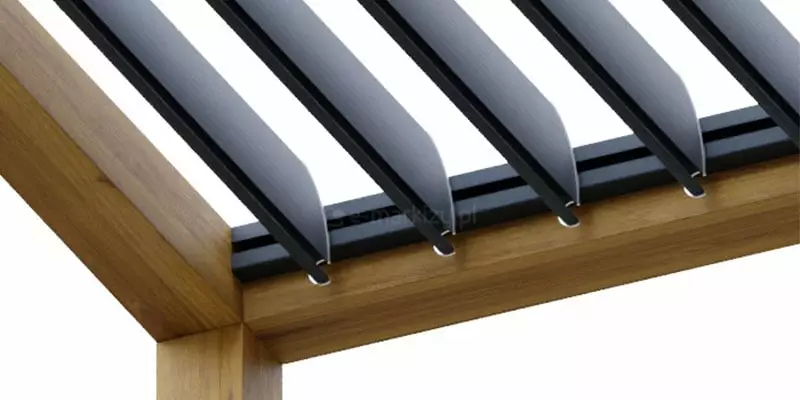

Lamele aluminiowe sterowane są zdalnie za pomocą przełącznika lub pilota – obracają się swobodnie w zakresie od 0° do 90°. Mogą być zatrzymane w dowolnym położeniu.
Opcjonalnie możliwe jest zastosowanie piór doszczelniających.

Silnik zadaszenia montowany jest częściowo do prowadnicy oraz do podkonstrukcji własnej

Zobacz Informacje o Napędzie Zadaszenia

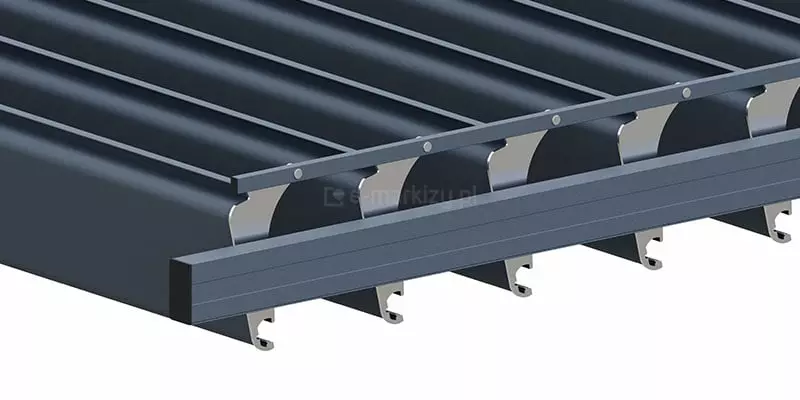

Trójwymiarowa wizualizacja techniczna prezentująca zbliżenie na system prowadnic oraz zakończenia lameli dachu SB400 MD w kolorze antracytowym. Na grafice widoczny jest profil boczny konstrukcji, w którym osadzone są ruchome pióra dachu w pozycji lekko uchylonej. Detal ukazuje precyzyjne wycięcie w prowadnicy, dopasowane do kształtu bocznego profilu pióra, co zapewnia szczelność i płynność mechanizmu obrotowego. Powyżej krawędzi lameli przebiega płaska listwa sterująca, połączona z każdym piórem za pomocą metalowych trzpieni, co umożliwia ich synchroniczną pracę. Całość przedstawiona jest na czystym, białym tle, podkreślając techniczne aspekty dopasowania elementów aluminiowych oraz nowoczesny design systemu zadaszenia. Grafika obrazuje montaż dachu lamelowego SB400 MD Aluprof.

Wysokiej jakości prowadnice aluminiowe zapewniają wytrzymałość i sztywność całej osłony. Wymagają one montażu do podkonstrukcji własnej.
Prowadnice mogą być doposażone w rynny odpływowe.

Dach montowany jest do podkonstrukcji nośnej, może to być pergola tarasowa, a także inne rozwiązania architektoniczne, takie jak np. tarasowy kołnierz betonowy

Zobacz Informacje o Montażu Dachu

Techniczny schemat izometryczny przedstawiający moduł dachu lamelowego SB400 MD na białym tle, służący do celów wymiarowania konstrukcji. Wizualizacja 3D prezentuje prostokątną platformę zadaszenia złożoną z poziomych, równolegle ułożonych piór żaluzjowych, czyli lamel, w kolorze ciemnoszarym lub antracytowym. Lamelowy dach jest ukazany w rzucie pod kątem, co pozwala zobrazować jego strukturę oraz mechanizm sterujący zlokalizowany wzdłuż dłuższego boku ramy. Na grafice dach lamelowy SB400 MD pomiar naniesiono zielone linie pomocnicze ze strzałkami oraz oznaczenia literowe określające kluczowe parametry techniczne gabarytów produktu. Litera W przypisana do zielonej linii wzdłuż dłuższego boku konstrukcji definiuje szerokość zadaszenia modułu, natomiast litera S umieszczona przy linii wzdłuż krótszego boku określa głębokość lub wysięg konstrukcji lamelowej. Pionowe, przerywane linie pomocnicze w kolorze zielonym precyzyjnie wskazują punkty skrajne ramy dachu, od których mierzone są poszczególne odległości montażowe.

Dach lamelowy SB400 – jak mierzyć?

Dach Lamelowy Bioklimatyczny produkowany jest na wymiar. Jeżeli chodzi o szerokość to nie ma standardowych rozmiarów. Maksymalna szerokość jednego modułu to 400cm. Maksymalny wysięg całkowity to 703cm. Wysięg może być wykonywany co 20cm. Do zamówienia lub wyceny podajemy zawsze całkowitą zewnętrzną szerokość pergoli (nie uwzględniając silnika systemu). System SB400md wymaga częściowego montażu do podkonstrukcji.

Zobacz Instrukcję Pomiaru Pergoli
