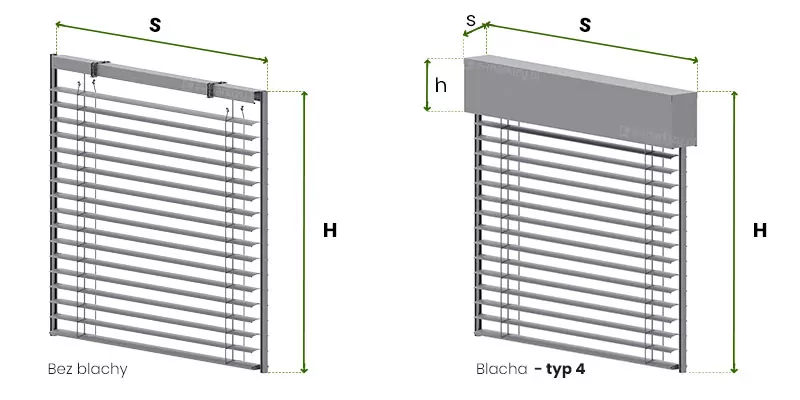

Pomiar żaluzji fasadowych C80 listwowych

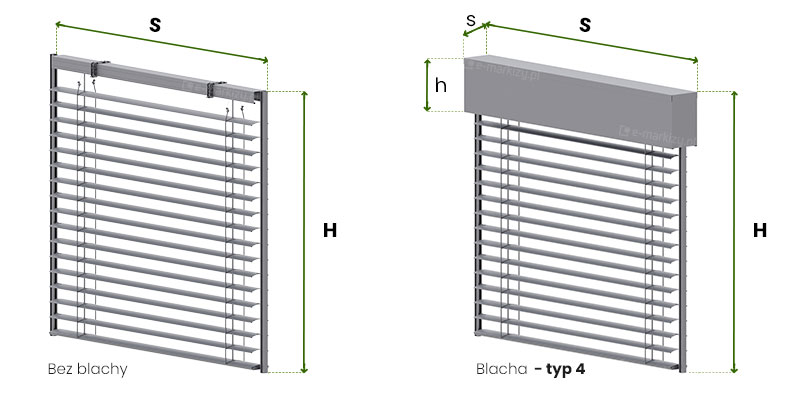

Maksymalne wymiary:
S – Szerokość całkowita do 5000 mm
* wyjątek stanowi wariant z prowadnicami podtynkowymi, gdzie podajemy szerokość między prowadnicami.
W – Wysokość całkowita do 5000 mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej
Jest możliwość zestawienia komponentów z pokrywami bocznymi, daszkiem i pokrywą tylną.

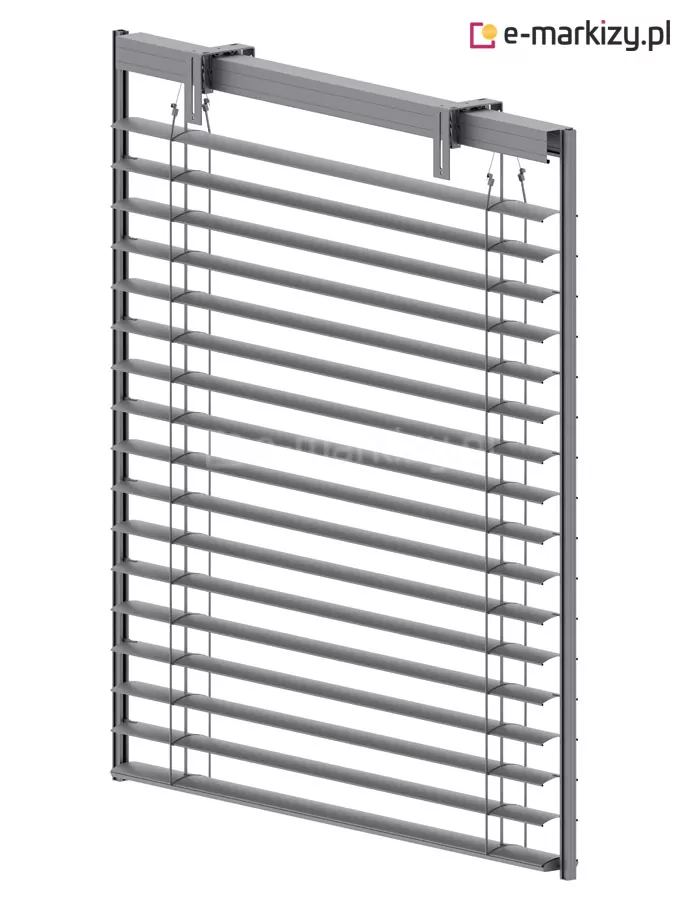

Niezależnie od rodzaju blachy osłonowej lub jej braku, wymiary określamy jako wymiary całkowite

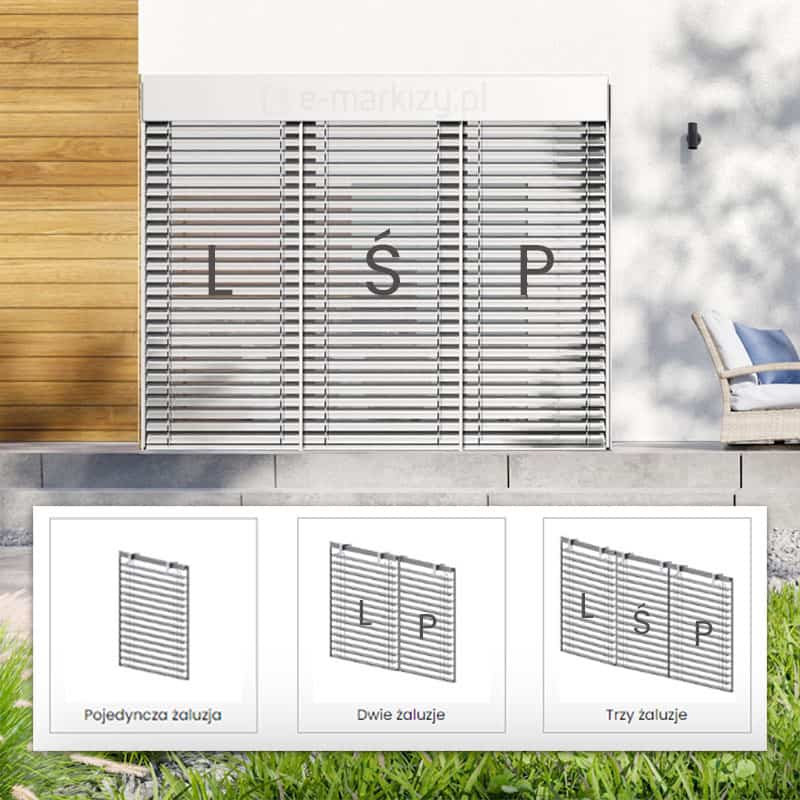

Montaż żaluzji fasadowych w module
L – Lewa żaluzja
Ś – Środkowa żaluzja
P – Prawa żaluzja
Żaluzje fasadowe – widok z zewnątrz
• pojedyncza żaluzja na standardowych uchwytach
• połączenie dwóch żaluzji na wspólnych uchwytach modułowych
• połączenie trzech żaluzji na wspólnych uchwytach modułowych
A. Prowadnice listwowe. Montaż we wnęce

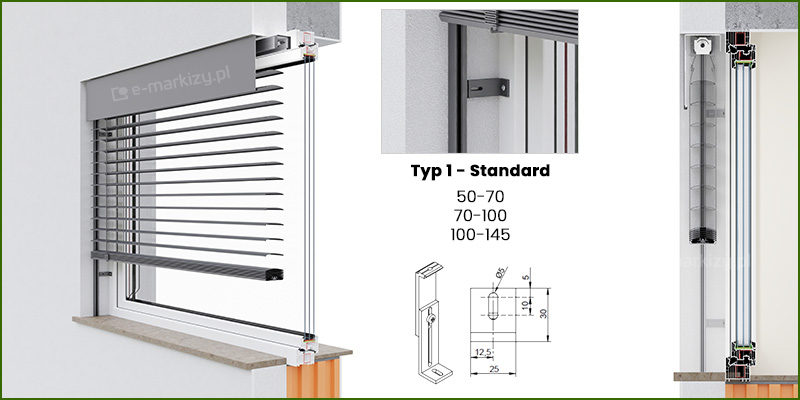

1 – przykład Pomiaru – prowadnice listwowe na uchwytach kątowych. Montaż we wnęce, prowadnice na uchwytach do ramy okna, blacha zabudowana lub niezabudowana
B. Prowadnice listwowe. Montaż we wnęce

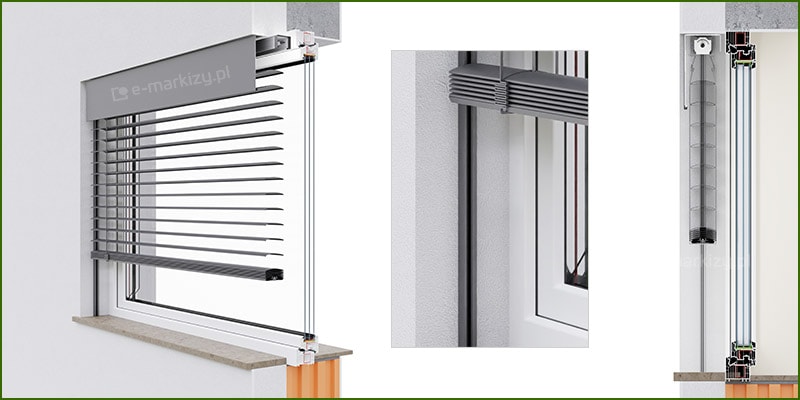

2 – przykład Pomiaru – prowadnice listwowe bez uchwytów. Montaż we wnęce, prowadnice bez uchwytów ramy okna, blacha zabudowana lub niezabudowana
C. Prowadnice ościeżnicowe. Montaż we wnęce

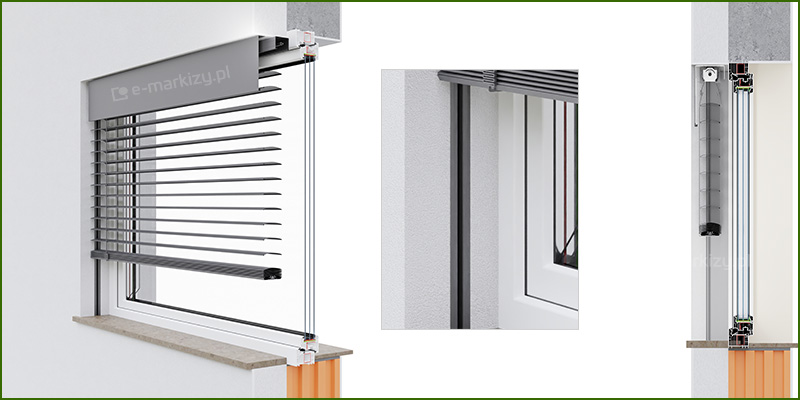

4 – przykład Pomiaru – prowadnice ościeznicowe. Montaż we wnęce, prowadnice do wnęki okna, blacha zabudowana lub niezabudowana
D. Prowadnice podtynkowe. Montaż we wnęce

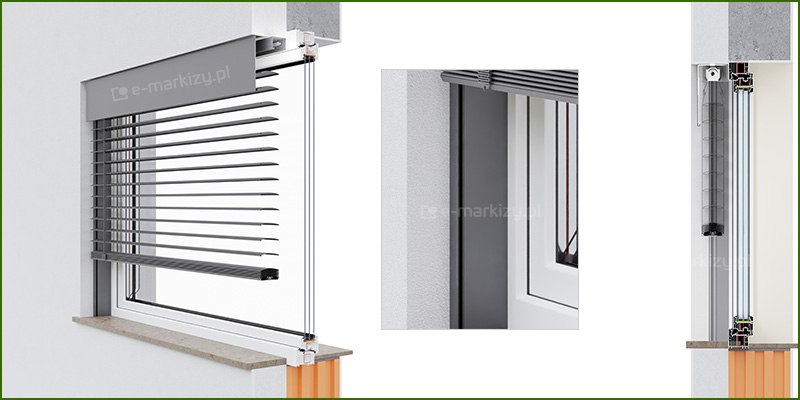

3 – przykład Pomiaru – prowadnice podtynkowe. Montaż we wnęce, prowadnice do wnęki okna, blacha zabudowana lub niezabudowana
E. Prowadnice listwowe. Montaż poza wnęką

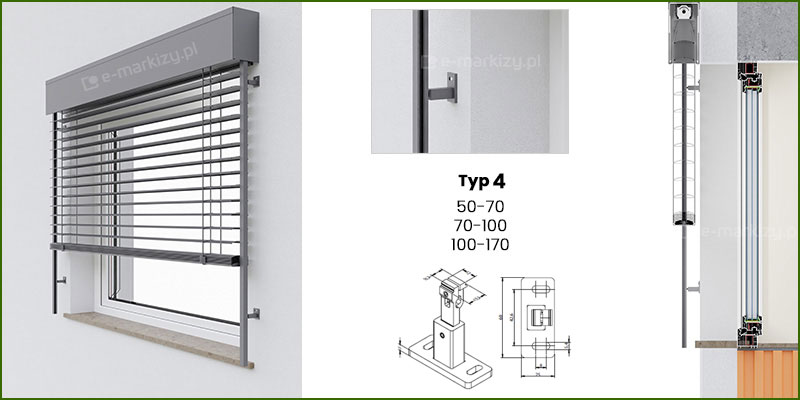

5 – przykład Pomiaru – prowadnice listwowe na uchwytach prostych. Montaż poza wnęką, prowadnice na uchwytach do fasady budynku, blacha zabudowana lub niezabudowana
F. Prowadnice listwowe. Montaż narożnikowy
6 – przykład Pomiaru – prowadnice listwowe. Montaż we wnęce na oknie narożnikowym, blacha zabudowana lub niezabudowana
