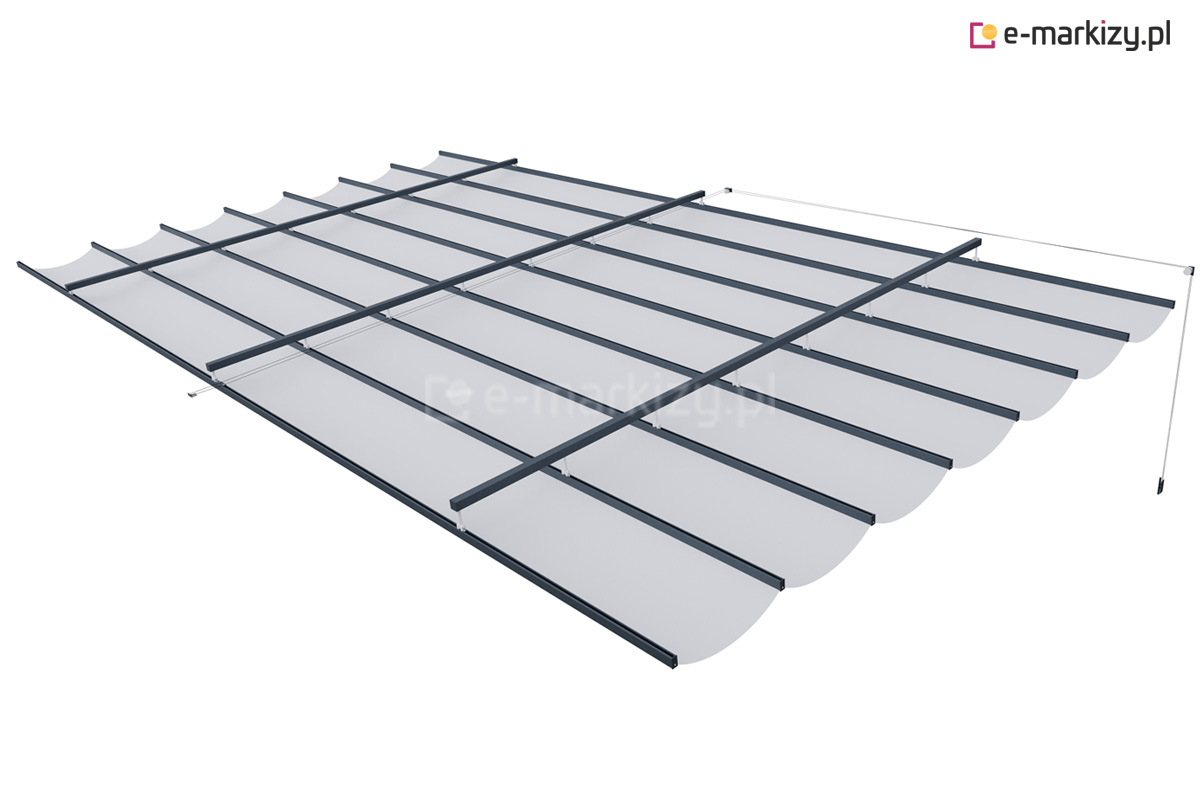

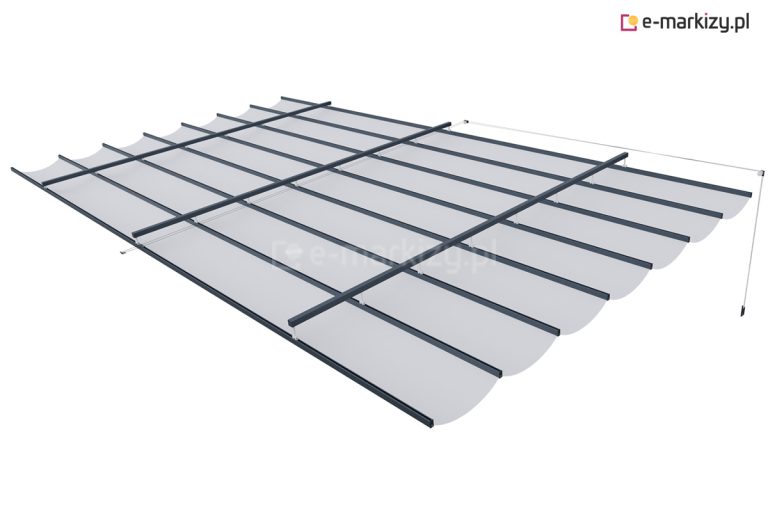

Widok z perspektywy izometrycznej na zadaszenie rzymskie Supro, zaprojektowane do montażu na konstrukcji pergoli drewnianej. System posiada czarne prowadnice nośne oraz jasne poszycie tkaninowe, które jest w pełni rozciągnięte i uformowane w regularne, poprzeczne fałdy. Z prawej strony widoczny jest mechanizm manualnego sterowania z linką zakończoną obciążnikiem, umożliwiający płynną regulację stopnia wysunięcia zadaszenia. Całość konstrukcji prezentuje estetyczne i funkcjonalne rozwiązanie ochrony przeciwsłonecznej dla tarasów.

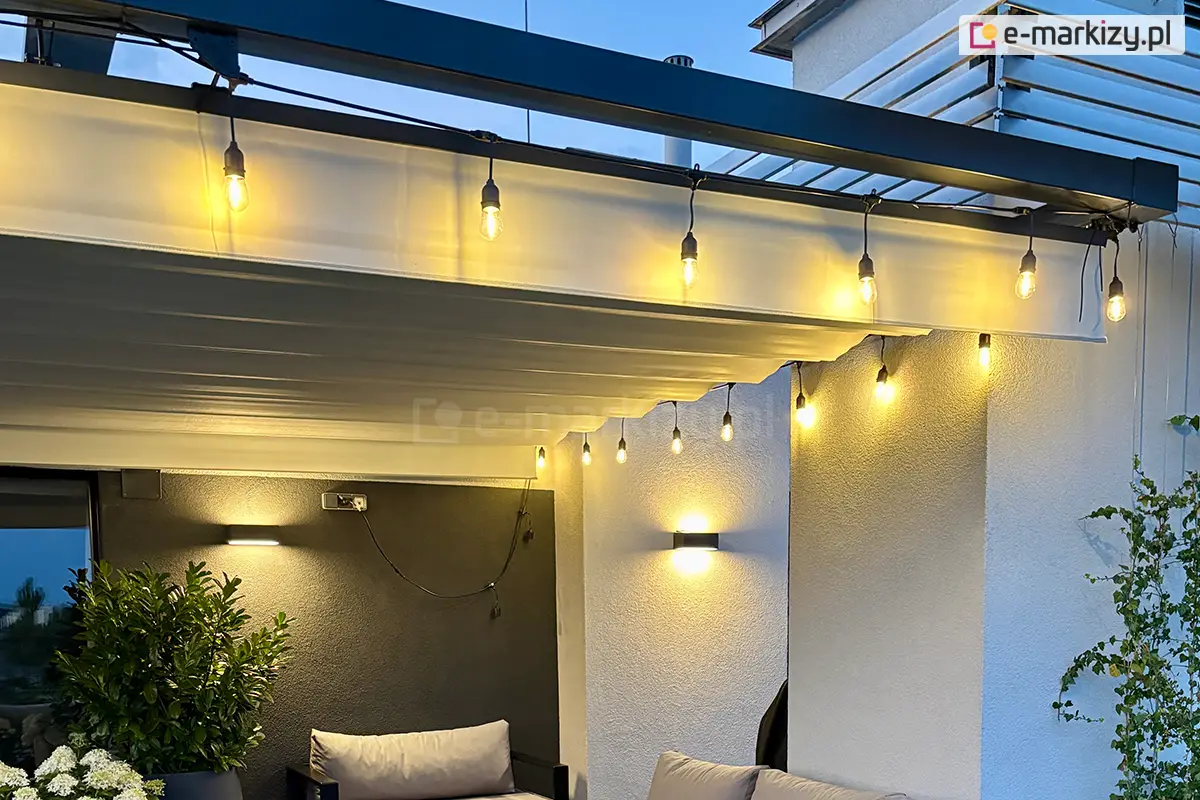

Rzymski dach tkaninowy do pergoli SUPRO – system przeciwsłoneczny z segmentami materiału tworzącymi dekoracyjne fałdy. Idealne rozwiązanie do ogrodów i tarasów, zapewniające estetykę, komfort użytkowania i ochronę przed słońcem.

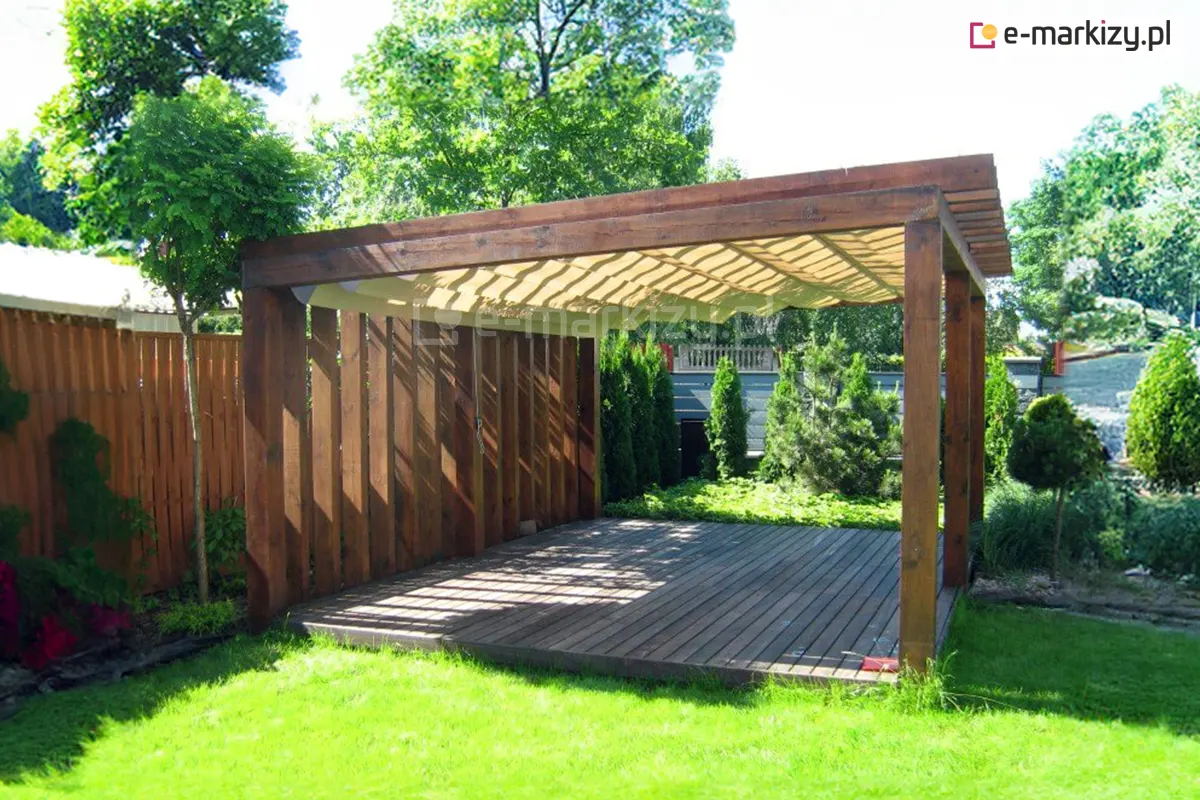

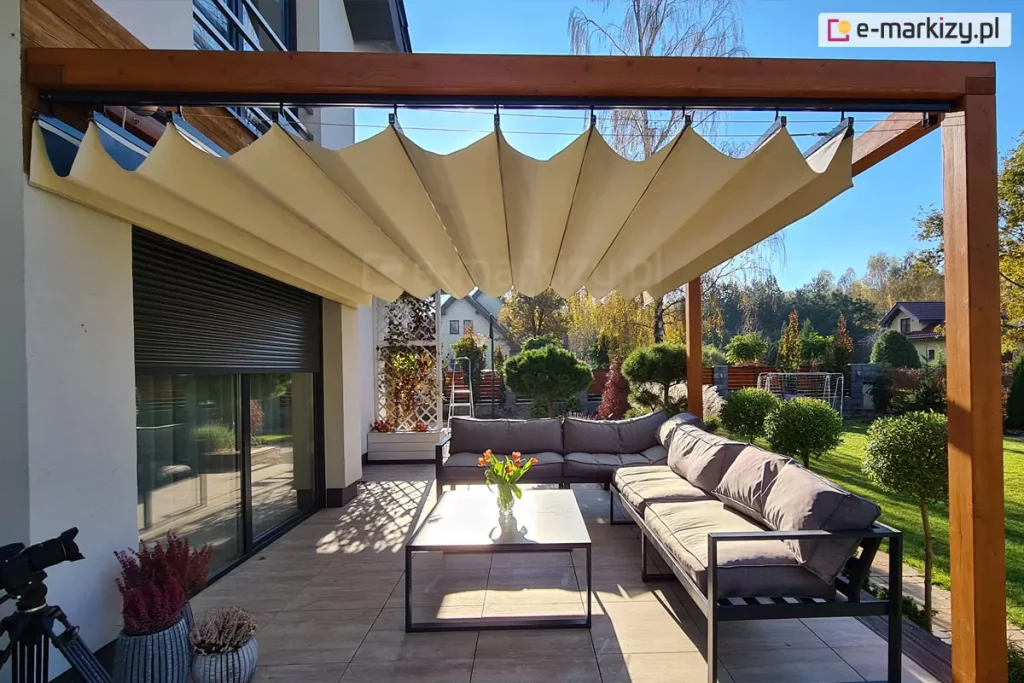

Pergola tarasowa drewniana koro z dachem rzymskim supro nad nasłonecznionym tarasem z meblami i widocznym w tle ogrodem.

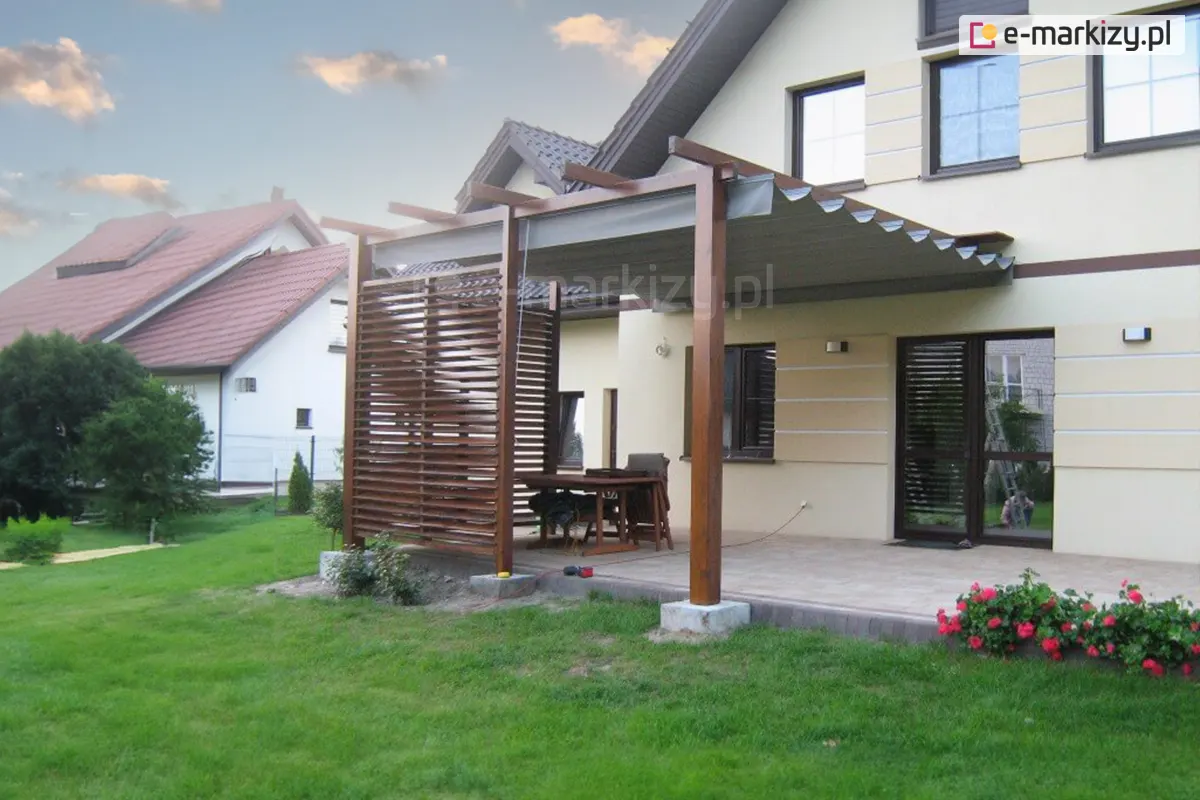

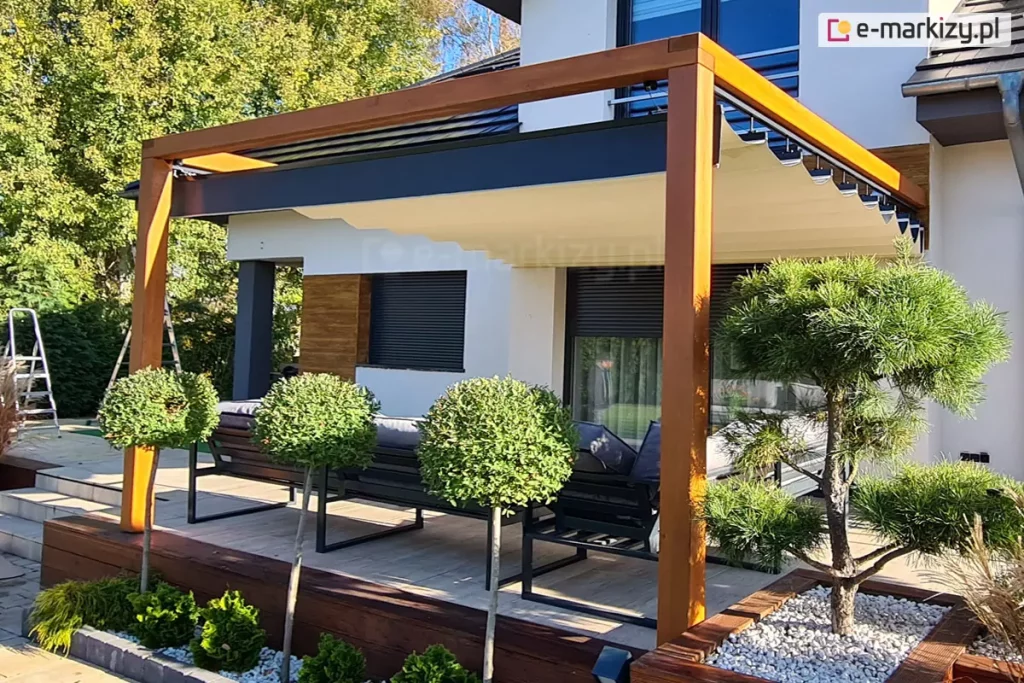

Pergola drewniana koro przyścienna z dachem supro z napędem elektrycznym wpasowana w elegancką, jasną fasadę o drewnianych elementach dekoracyjnych. Pod dachem ustawiono meble wypoczynkowe, wokół tarasu ze schodkami prowadzącymi do ogrodu posadzono kilka drzewek.

Supro – Dach podwieszany na prowadnicach

Szerokość: od 200 do 800 cm
Wysięg: od 200 do 700 cm
Napęd ręczny lub elektryczny
Montaż od dołu lub do boku belki dachowej

od 3 851,00 zł z VAT

Skonfiguruj i poznaj cenę

Termin realizacji ok. 21-28 dni roboczych

Transport gratis

Wyceń i skonfiguruj produkt

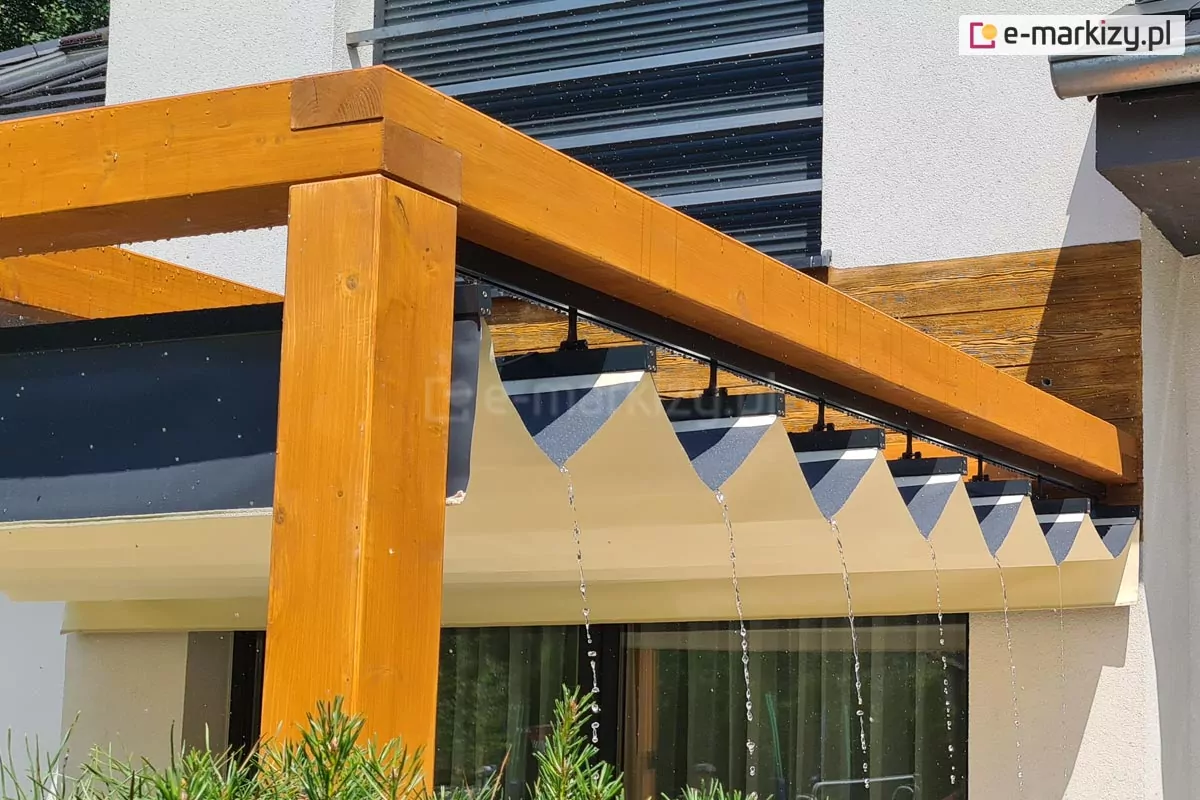

Zdjęcie prezentuje techniczny aspekt odprowadzania wody opadowej z systemu poziomego dachu rzymskiego. Supro dach podwieszany na prowadnicach zamontowany na drewnianej konstrukcji pergoli. Jasnobeżowa tkanina zadaszenia jest ułożona w głębokie, trójkątne fale, a z każdego najniższego punktu przegięcia materiału spływają strumienie wody, co demonstruje skuteczność systemu odpływowego. Od strony frontowej widoczna jest falbana dachu, na której zatrzymały się krople deszczu. Całość systemu jest podwieszona do solidnych belek drewnianych w kolorze naturalnego dębu za pomocą czarnych uchwytów i prowadnic. W tle widoczna jest jasna elewacja budynku z fragmentem okna osłoniętego ciemnymi żaluzjami fasadowymi. Na pierwszym planie, w dolnej części kadru, pojawiają się zielone igły roślin ogrodowych, a drewniana konstrukcja nosi ślady wilgoci od deszczu.

Supro dach podwieszany na prowadnicach

Dach Supro podwieszany na prowadnicach może być wykorzystany na gotowych konstrukcjach drewnianych, stalowych, betonowych. Sterowana manualnie lub automatycznie pergola, wykonana z ekstrudowanych profili aluminiowych jest trwała i stabilna – odporna na wiatr. Tkanina zamocowana do belek przeciw-wietrznych, układa się w dekoracyjne fale. Faliście ułożony materiał zadaszenia skutecznie chroni przed słońcem i deszczem, jednocześnie w prosty i skuteczny sposób odprowadza wodę deszczową na jedną ze stron konstrukcji.

Supro dach podwieszany na prowadnicach to doskonała propozycja pod względem funkcjonalnym i ekonomicznym dla zadaszenia tarasu lub ogrodu. 3 standardowe kolory konstrukcji i szeroka gama tkanin pozwala na dopasowanie konstrukcji do różnego rodzaju budownictwa.

Roleta rzymska pozioma przeznaczona jest do zadaszeń powierzchni nie przekraczającej szerokości 8 metrów i wysięgu 7 metra.

Zobacz Galerię Zdjęć Pergoli Zobacz Pomiar i Dane Techniczne Pergoli

System zadaszenia tarasowego do dowolnej konstrukcji dach rzymski Supro zamontowany na solidnej konstrukcji z grubych belek drewnianych o nasyconym, miodowym odcieniu. Beżowe poszycie tkaninowe jest w pełni rozciągnięte, tworząc charakterystyczne, miękkie fale podwieszone pod szynami prowadzącymi. Pergola przylega do elewacji nowoczesnego, białego domu z dużym oknem i opuszczoną ciemną roletą zewnętrzną. Po prawej stronie konstrukcji widoczna jest pionowa falbana dachu w kolorze ciemnoszarym, który występuje także od strony zewnętrznej dachu. W tle rozpościera się widok na ogród z drzewami w jesiennych barwach oraz fragmenty sąsiedniej zabudowy pod bezchmurnym, intensywnie niebieskim niebem. Światło słoneczne podkreśla teksturę drewna oraz precyzyjne wykończenie elementów metalowych systemu.

Supro dach podwieszany na prowadnicach – cechy

Tkanina akrylowa lub Opatex
Konstrukcja wykonana z ekstrudowanego aluminium
Szeroka gama kolorystyczna

Szerokość od 2m do 8m
Wysięg od 2m do 7m
Napęd ręczny linkowy lub elektryczny
Zastosowanie zewnętrzne

Przykłady montażu w wersji manualnej do pergoli KORO

Prowadnice 4x4cm są montowane do skrajnych belek pergoli (1). Przy tych wymiarach występują 2 prowadnice.

Prowadnice 4x4cm są montowane do skrajnych oraz środkowej belki pergoli (2). Przy tych wymiarach występują 3 prowadnice.

1. Od 0 do 4m szerokości

2. Belka wewnętrzna od 4,01 do 8m szerokości

Przykłady montażu w wersji elektrycznej do pergoli KORO

1. Prowadnice 4x4cm są montowane do skrajnych belek pergoli (4). Rura napędowa (3) wraz z silnikiem, montowana jest pomiędzy belki pergoli. Przy tych wymiarach występują 2 prowadnice.

2. Prowadnice 4x4cm są montowane do skrajnych oraz środkowej belki pergoli (6). Rura napędowa (5) wraz z silnikiem, montowana jest pomiędzy belki pergoli i występuje w 2 odcinkach długości. Przy tych wymiarach występują 3 prowadnice.

Widok od góry na pojedynczą elektryczną roletę rzymską typu dachowego zainstalowaną wewnątrz drewnianej ramy konstrukcyjnej. W górnej części rolety znajduje się zintegrowany mechanizm napędowy z silnikiem elektrycznym oraz wałkiem nawojowym, który odpowiada za podnoszenie i opuszczanie tkaniny. Materiał rolety charakteryzuje się poziomymi przeszyciami, które w pozycji zamkniętej tworzą wyraźne i estetyczne zakładki. Po obu stronach rolety widoczne są systemy prowadzenia, które utrzymują tkaninę w odpowiedniej płaszczyźnie i zapewniają jej stabilną pracę wzdłuż krawędzi ramy. Całość stanowi kompaktowy system osłony przeciwsłonecznej zaprojektowany do montażu w konstrukcjach dachowych lub pergolach, gwarantujący precyzyjne sterowanie ilością wpadającego światła.

1. Od 0 do 4m szerokości

Widok od dołu na osłonę dachową do pergoli model Supro zamontowaną na konstrukcji drewnianej model Koro, przedstawiający szczegóły techniczne instalacji osłon przeciwsłonecznych. Po zewnętrznych stronach po lewej i prawej stronie widoczne są boczne prowadnice oznaczone numerem jeden, które stabilizują materiał podczas pracy. W centralnej części konstrukcji znajduje się środkowy profil prowadnicy oznaczony numerem dwa, zapewniający zwiększoną sztywność całej instalacji. W górnej części każdego z dwóch modułów dachu pergoli widoczny jest wałek nawojowy z silnikiem elektrycznym oznaczony numerem trzy, który odpowiada za sprawne zwijanie i rozwijanie tkaniny. Całość tworzy estetyczny i uporządkowany układ z wyraźnie zaznaczonymi elementami konstrukcyjnymi pozwalającymi na łatwą identyfikację poszczególnych komponentów technicznych systemu.

2. 3 prowadnice przy od 4,01 do 8m szerokości

Przykład montażu wersji manualnej i elektrycznej do pergoli JUKO

Wersja manualna – Prowadnice 4x4cm są montowane do skrajnych oraz środkowej belki pergoli (2). Przy tych wymiarach występują 3 prowadnice.

Wersja elektryczna – Prowadnice 4x4cm są montowane do skrajnych oraz środkowej belki pergoli (6). Rura napędowa (5) wraz z silnikiem, znajdują się w skrajnej części (pomiędzy krokwiami). Rury napędowe (7) są połączone prętem napędowym. W tym celu niezbędne jest przewiercenie wszystkich krokwi. Przy tych wymiarach występują 3 prowadnice.

Widok z góry na konstrukcję drewnianą typu Juko z zainstalowanym systemem zadaszenia rzymskiego Supro o manualnym sterowaniu. Zdjęcie przedstawia układ pięciu pól zadaszenia oddzielonych od siebie pionowymi belkami konstrukcyjnymi wykonanymi z jasnego drewna. W polach tych widoczne są segmenty tkaniny w odcieniu szarości, ułożone w poprzeczne pasy. Na obrazie naniesiono techniczne oznaczenia w postaci zielonych okręgów z cyframi, które wskazują kluczowe punkty pomiarowe: cyfry jeden i siedem przy skrajnych oraz wewnętrznych krawędziach pól oznaczają wymiary szerokości poszczególnych sekcji zadaszenia, natomiast cyfry dwa odnoszą się do szerokości pól środkowych. Grafika służy jako pomoc techniczna przy prawidłowym wymiarowaniu i dopasowaniu zadaszenia rzymskiego do konkretnej konstrukcji wsporczej.

Wersja manualna

Widok z góry na konstrukcję drewnianą typu Juko z zainstalowanym systemem zadaszenia rzymskiego Supro z napędem elektrycznym. Obraz przedstawia podział dachu na pięć sekcji oddzielonych pionowymi belkami z jasnego drewna, wewnątrz których znajduje się szare poszycie z poprzecznymi pasami usztywniającymi. Na zdjęciu naniesiono techniczne oznaczenia w postaci zielonych okręgów z cyframi, wskazujące kluczowe elementy systemu: cyfry trzy oznaczają lokalizację napędów elektrycznych, cyfry dwa i cztery odnoszą się do wymiarów szerokości poszczególnych pól zadaszenia, a cyfra pięć wskazuje na przebieg systemu napędowego. Grafika stanowi wsparcie techniczne przy planowaniu montażu zautomatyzowanego zadaszenia rzymskiego na gotowej konstrukcji drewnianej.

Wersja elektryczna

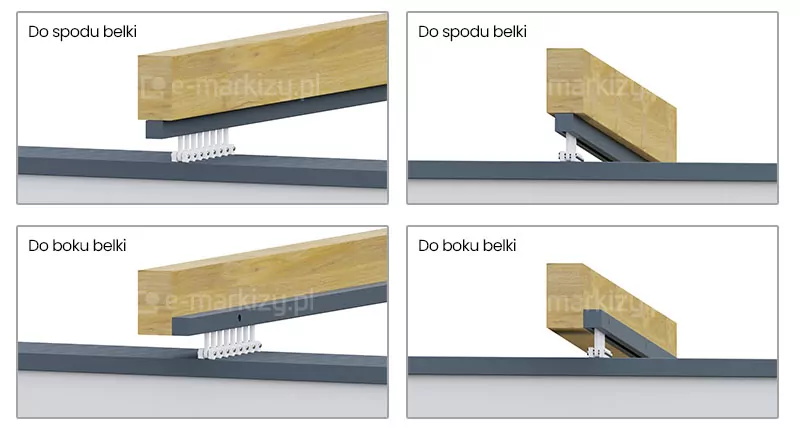

Zestawienie sposobów montażu prowadnic dla dachu rzymskiego Supro, przedstawione w formie czterech odrębnych paneli graficznych z wizualizacją techniczną. Górne dwa panele ilustrują montaż do spodu belki drewnianej, gdzie prowadnica jest przymocowana bezpośrednio do dolnej płaszczyzny elementu konstrukcyjnego, a widoczne wózki jezdne łączą ją z tkaniną. Dolne dwa panele prezentują alternatywny sposób instalacji do boku belki, gdzie prowadnica jest przytwierdzona do bocznej ścianki belki konstrukcyjnej za pomocą specjalnych wsporników dystansowych. Każdy z czterech wariantów pokazuje również relację między prowadnicą, elementem nośnym z jasnego drewna oraz systemem przesuwu, co pozwala na precyzyjny dobór metody montażu w zależności od konstrukcji tarasu lub pergoli.

Sposób mocowania prowadnic

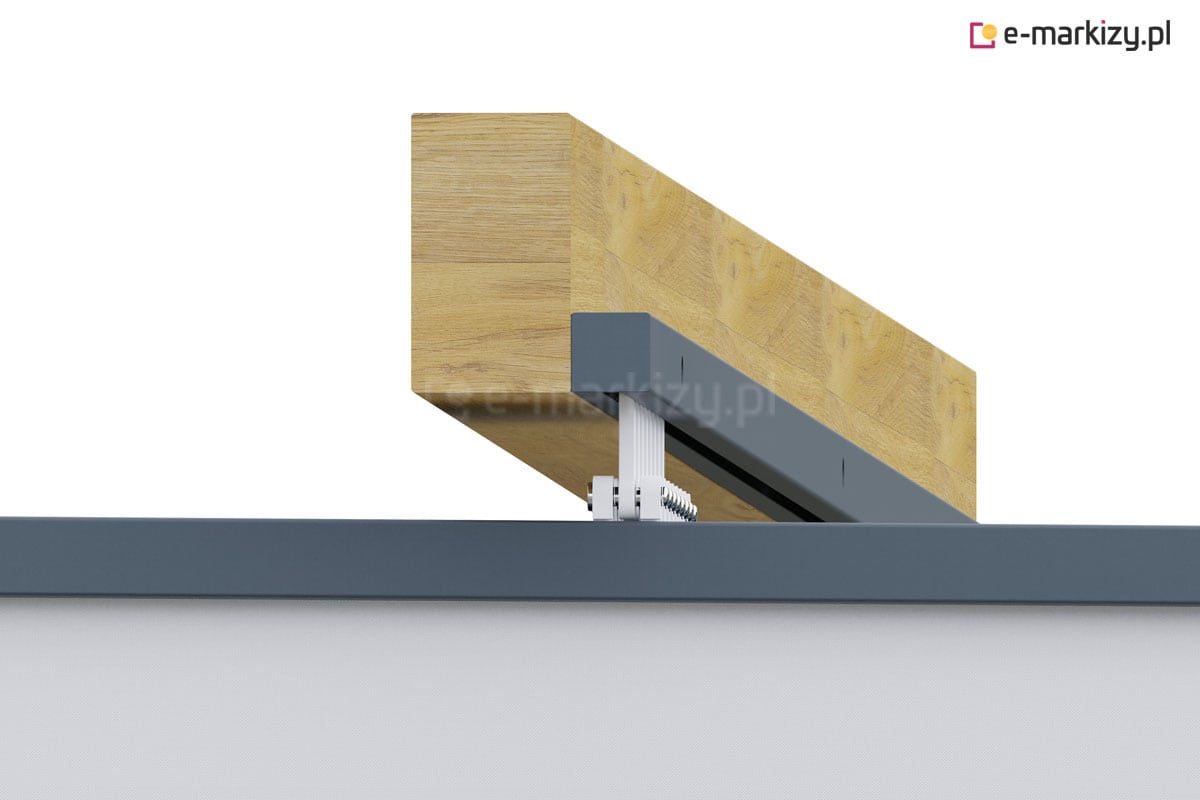

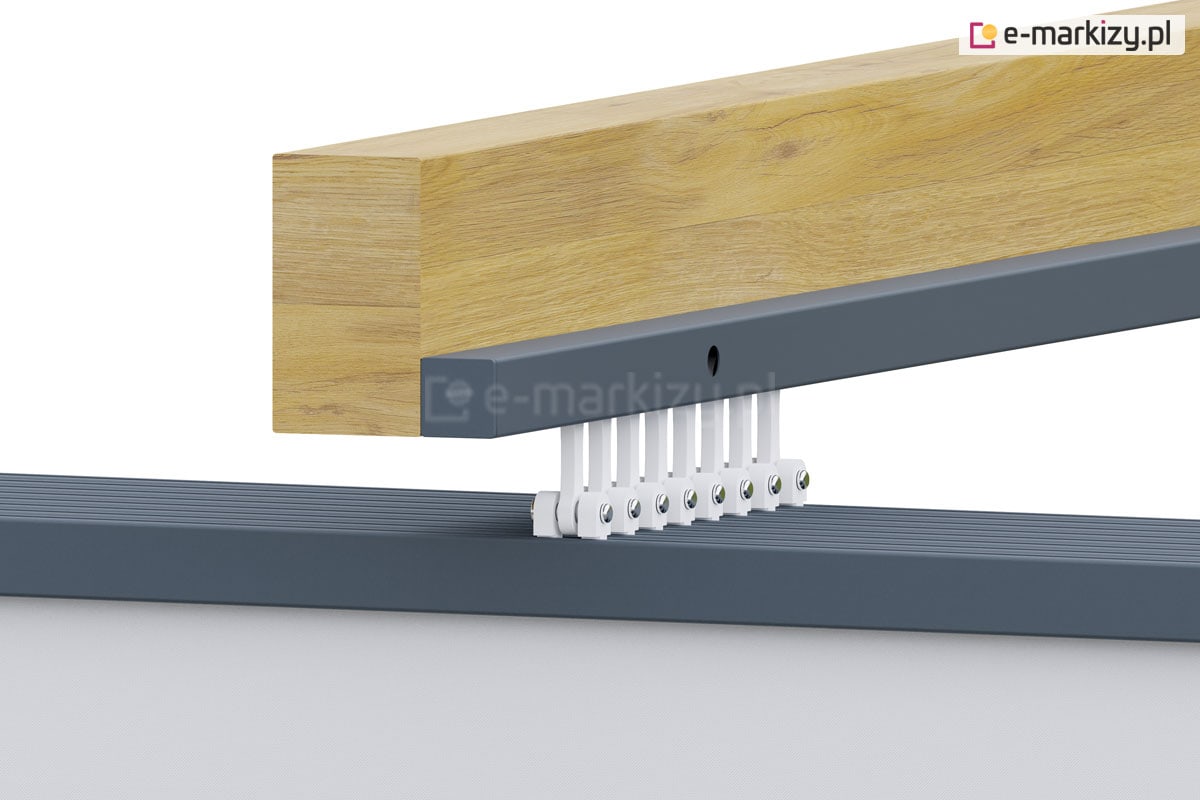

Prowadnice w dachu Supro, możemy mocować do pergoli na dwa sposoby. Pierwszy to montaż prowadnicy od spodu belki (krokwi lub belki skrajnej zewnętrznej). Jest to najbardziej popularny sposób montażu prowadnic. Kolejną opcją to montaż prowadnic do boku bellki

Sterowanie dachem

Sterowanie dachem w modelu SUPRO, może się odbywać za manualną (system sznurkowy) lub elektrycznie. W wariancie elektrycznym, dach jest wyposażony w rurę napędową (w której znajduje się silnik). Rura napędowa może być w całości (między skrajnymi belkami- w przypadku pergoli KORO, lub w tylko w krótkich odcinkach np. przy pergoli JUKO).

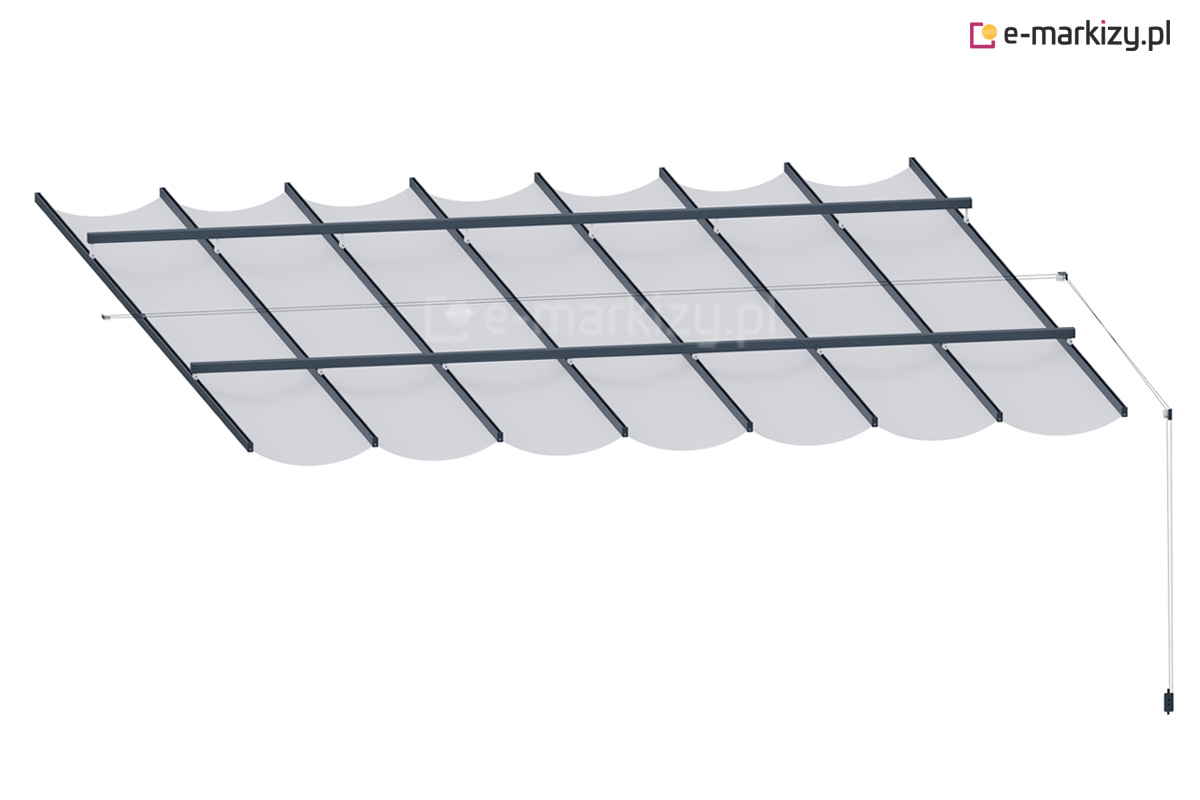

Widok izometryczny zadaszenia rzymskiego Supro z manualnym systemem obsługi ręcznej, prezentowanego na jednolitym jasnym tle. Konstrukcja opiera się na dwóch głównych, równoległych profilach nośnych w kolorze czarnym, pomiędzy którymi rozpięte jest jasne pokrycie materiałowe. Tkanina jest w pełni rozwinięta i napięta, tworząc płaską powierzchnię z widocznymi poprzecznymi elementami usztywniającymi, które dzielą zadaszenie na równe segmenty. Po prawej stronie widoczny jest system sterowania składający się z linki prowadzącej do mechanizmu przesuwnego, zakończonej obciążnikiem, co pozwala na precyzyjne ustawienie pozycji zadaszenia. Całość ukazuje kompletny system w stanie maksymalnego wysunięcia, prezentując stabilność konstrukcji oraz sposób mocowania materiału do profili prowadzących.

Zwinięte zadaszenie rzymskie pergoli SUPRO z tkaniny, sterowane elektrycznie. Fałdy materiału złożone przy belce konstrukcyjnej. Nowoczesne zadaszenie tarasowe pozwala regulować dopływ światła i tworzy estetyczną przestrzeń na tarasie lub w ogrodzie.

Częściowo otwarte zadaszenie rzymskie pergoli SUPRO z tkaninowym dachem sterowanym silnikiem. Fałdy materiału tworzą fale chroniące przed słońcem i deszczem. Elektryczne sterowanie zapewnia wygodną obsługę pergoli tarasowej lub ogrodowej.

Zamknięte zadaszenie rzymskie pergoli SUPRO z napędem elektrycznym. Rozciągnięta tkanina tworzy szczelny dach, chroniąc przed słońcem i deszczem. Falisty układ materiału działa jak rynna, skutecznie odprowadzając wodę. Idealne zadaszenie tarasu do każdej pogody.

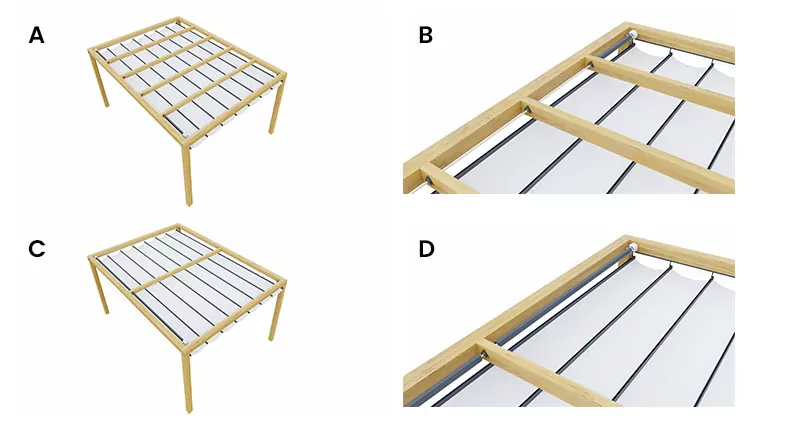

Prezentacja techniczna czterech wariantów montażu zadaszenia tkaninowego na drewnianej konstrukcji nośnej, oznaczone literami od A do D. Ilustracja A przedstawia pełny widok izometryczny systemu przesłonowego zainstalowanego na ramie pergoli, gdzie poszycie wykonane z jasnej tkaniny wspiera się na poprzecznych profilach. Obraz B ukazuje zbliżenie na detal konstrukcyjny, prezentując sposób mocowania szyn prowadzących oraz belek usztywniających wewnątrz drewnianej ramy, co pozwala na płynne przesuwanie materiału. Grafika C prezentuje alternatywny układ zadaszenia, w którym poprzeczne belki z tkaniną są zintegrowane z górną krawędzią drewnianej konstrukcji, podkreślając wszechstronność montażową systemu. Widok D stanowi szczegółowe przybliżenie punktów kotwienia szyn prowadzących do elementów drewnianych, ilustrując stabilność połączeń mechanicznych oraz estetyczne wykończenie krawędzi zadaszenia.

Do jakiej konstrukcji pasuje dach?

Dach Supro jest konstrukcją bardzo uniwersalną i pasuje w zasadzie do każdego typu pergoli. Najbardziej popularne pergole to te z wieloma krokwiami, lub tylko z jedną środkową krokwią. Dach może być również stosowany do konstrukcji bez krokwi dachowych.

Na zdjęciu A i B pokazane jest zastosowanie dachu elektrycznego, z wieloma krokwiami (pergola drewniana Juko). Prowadnice dachu mocujemy na skrajnych lub wewnętrznych krokwiach.

Zdjęcie C i D to przykład zastosowania dachu z napędem elektrycznym, przy konstrukcji z jedną, środkową krokwią (pergola drewniana Koro).

Wizualizacja przedstawia ażurową konstrukcję pergoli tarasowej wykonaną z jasnego drewna, składającą się z czterech pionowych słupów nośnych oraz ramy dachowej z poprzecznymi krokwiami, na której zainstalowany jest dach tkaninowy typu supro. Konstrukcja jest przeznaczona do montażu ściennego, zawieszony na niej dach Supro znajduje się w pozycji zsuniętej, przy belce mocowanej do ściany.. Układ belek poprzecznych podtrzymuje modułowy system zadaszenia, tworząc regularne segmenty tkaniny. Całość prezentuje minimalistyczną, otwartą formę techniczną, która stanowi kompletną bazę dla systemu osłonowego na tarasie.

Zastosowanie w Pergoli Juko – z krokwiami wewnętrznymi

Widok w perspektywie izometrycznej na drewnianą konstrukcję pergoli tarasowej z zamontowanym zadaszeniem tkaninowym typu Supro. Konstrukcja nośna wykonana jest z jasnego drewna i składa się z pionowych słupów oraz poziomych krokwi tworzących ramę zadaszenia. Wewnątrz ramy znajduje się częściowo rozwinięte zadaszenie z jasnej tkaniny, uformowanej w pofalowane, poziome segmenty przymocowane do ciemnych profili prowadzących. Pozostała część pergoli pozostaje otwarta, ukazując ażurowy charakter drewnianego stelaża. Całość obrazu prezentuje sposób integracji systemów zadaszeń typu rzymskiego z naturalną drewnianą architekturą ogrodową.

Zastosowanie w Pergoli Juko – z krokwiami wewnętrznymi

Na zdjęciu ukazano drewnianą pergolę przyścienną typu Juko z zainstalowanym podwieszanym dachem rzymskim, który znajduje się w pozycji całkowitego rozwinięcia. Konstrukcja główna składa się z ramy wykonanej z belek o kwadratowym przekroju oraz dwóch pionowych słupów, które stabilnie podtrzymują całość systemu. Materiałowe zadaszenie w jasnym odcieniu wypełnia w całości przestrzeń między belką przyścienną a przednią belką okapową, tworząc estetyczne i równomierne fałdy dzięki systemowi poprzecznych listew montażowych. Taki układ pozwala na skuteczne odcięcie dopływu światła słonecznego, zapewniając komfort użytkowania tarasu w słoneczne dni, przy jednoczesnym zachowaniu spójnego designu drewnianej pergoli.

Zastosowanie w Pergoli Juko – z krokwiami wewnętrznymi

Wizualizacja przedstawia drewnianą konstrukcję pergoli tarasowej KORO opartej na dwóch słupach nośnych oraz ramie mocowanej bezpośrednio do ściany budynku. W górnej części konstrukcji przyściennej zamontowany jest zwinięty dach tkaninowy Supro. Elementy montażowe, w tym belki przeciwwietrzne systemu osłonowego, utrzymane są w kolorystyce szarej, co kontrastuje z naturalnym odcieniem drewna konstrukcyjnego. Całość tworzy estetyczną i minimalistyczną bazę dla systemu ochrony przeciwsłonecznej, zaprojektowaną z myślą o tarasach wymagających funkcjonalnego zadaszenia z możliwością całkowitego zwinięcia tkaniny.

Zastosowanie w pergoli Koro – bez krokwi wewnętrznych

Wizualizacja ukazuje drewnianą konstrukcję pergoli tarasowej z zainstalowanym dachem tkaninowym typu supro, który znajduje się w fazie częściowego rozwinięcia. System osłonowy zamontowany jest w górnej części ramy, tuż przy belce przyściennej, a rozwinięta część tkaniny tworzy harmonijkowe, podłużne fałdy rozciągające się na część powierzchni zadaszenia. Konstrukcja wspiera się na dwóch pionowych słupach nośnych, zapewniając stabilną bazę dla ruchomego zadaszenia. Całość prezentuje techniczne rozwiązanie pozwalające na płynną regulację stopnia zacienienia tarasu przy zachowaniu naturalnej estetyki drewnianej ramy.

Zastosowanie w pergoli Koro – bez krokwi wewnętrznych

Widok z perspektywy izometrycznej na pergolę ogrodową Koro o szerokości czterech metrów z drewnianą konstrukcją nośną o naturalnym odcieniu. Dach pergoli stanowi składane zadaszenie typu Supro w kolorze ciemnoszarym, zamontowane na prowadnicach, które umożliwiają jego płynne rozsuwanie i zsuwanie. Konstrukcja składa się z pionowych słupów podporowych oraz poziomej ramy górnej, wewnątrz której umieszczono system zadaszenia. Materiał poszycia dachu jest ułożony w charakterystyczne fałdy, co wskazuje na jego częściowe złożenie, a całość tworzy stabilną i funkcjonalną osłonę przeciwsłoneczną przeznaczoną do montażu na zewnątrz.

Zastosowanie w pergoli Koro – bez krokwi wewnętrznych

Widok z perspektywy izometrycznej na drewnianą pergolę konstrukcji Koro, wyposażoną w dach rzymski typu Supro. Konstrukcja posiada cztery pionowe słupy nośne połączone górnymi belkami, tworzącymi ramę dla systemu zadaszenia. Wewnątrz górnej ramy, w jej tylnej części, zamontowany jest mechanizm zwijający osłony, składający się z dwóch oddzielnych rur napędowych, w której z jednej strony ukryty jest silnik elektryczny, co pozwala na sterowanie dachem. Zadaszenie zostało zaprojektowane w sposób umożliwiający płynną pracę tkaniny wzdłuż prowadnic umieszczonych wzdłuż bocznych krawędzi konstrukcji. Całość prezentuje minimalistyczne i funkcjonalne podejście do integracji nowoczesnych systemów zaciemniających z naturalnym drewnianym szkieletem pergoli, podkreślając czystą geometrię rozwiązania.

Zastosowanie w pergoli Koro – z środkową krokwią

Widok perspektywiczny na drewnianą konstrukcję pergoli z zamontowanym systemem dachowym typu rzymskiego w częściowym otwarciu. Konstrukcja pergoli oparta jest na czterech słupach nośnych oraz górnych belkach tworzących ramę dla osłony. Tkanina rzymska jest częściowo rozsunięta, ukazując mechanizm składający materiał w regularne, poziome fałdy wzdłuż prowadnic umieszczonych w górnej ramie konstrukcji. Układ ten pozwala na płynną regulację stopnia zacienienia przestrzeni pod pergolą, a zastosowane rozwiązanie techniczne zapewnia estetyczne i funkcjonalne zadaszenie tarasu, łączące naturalną estetykę drewna z nowoczesnym systemem przesuwnym.

Zastosowanie w pergoli Koro – z środkową krokwią

Drewniana pergola tarasowa o konstrukcji prostopadłościennej z zadaszeniem typu rzymskiego w kolorze białym. Solidna rama wykonana z jasnego drewna składa się z czterech pionowych słupów nośnych oraz poziomego stelaża górnego z dodatkową belką poprzeczną dzielącą dach na dwie sekcje. Pod konstrukcją dachową zamontowane jest ruchome, składane poszycie z tkaniny w odcieniu bieli, które przesuwa się wzdłuż prowadnic, umożliwiając regulację stopnia zacienienia przestrzeni. Całość prezentuje minimalistyczną architekturę ogrodową, zaprojektowaną w układzie wolnostojącym na jednolitym białym tle.

Zastosowanie w pergoli Koro – z środkową krokwią

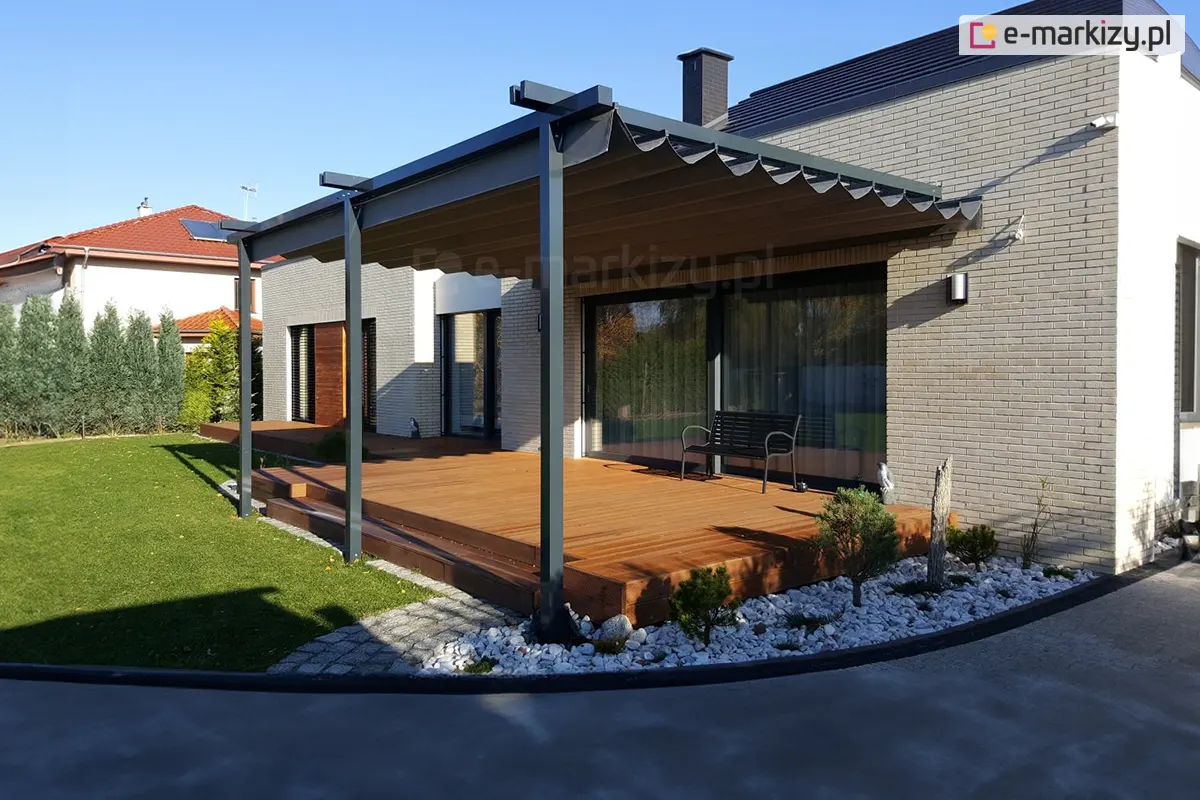

Zdjęcie prezentuje nowoczesną, przyścienną pergolę o konstrukcji aluminiowej w kolorze antracytowym, zamontowaną nad rozległym tarasem wykonanym z naturalnych desek drewnianych. Na pergoli zastosowany został system zadaszenia Supro, z tkaniną w kolorze ciemnoszarym (antracytowym), która jest niemal całkowicie rozwinięta, tworząc regularne, płytkie fale podwieszone pod poprzecznymi profilami. Konstrukcja wspiera się na trzech pionowych słupach o kwadratowym przekroju, zakotwiczonych w podłożu otoczonym dekoracyjną opaską z białych kamieni i niskimi nasadzeniami iglaków. Budynek, do którego przylega pergola, ma nowoczesną bryłę wykończoną jasnoszarą cegłą elewacyjną oraz duże, przesuwne przeszklenia tarasowe, przed którymi stoi minimalistyczna czarna ławka. W tle widoczny jest fragment sąsiedniej posesji z domem o czerwonym dachu oraz wysoki żywopłot z tui, a całość kompozycji oświetla ostre, popołudniowe słońce, rzucając wyraźne cienie na drewnianą nawierzchnię tarasu.

Możliwe Opcje Dachu Pergoli

Napęd ręczny (w standardzie)
Napęd elektryczny (opcja dodatkowo płatna)
Tkanina Opatex, w pełni wodoszczelna (opcja dodatkowo płatna)

Supro dach podwieszany na prowadnicach może być wyposażony w wiele dodatkowych opcji. Aby zobaczyć więcej i wycenić dodatkowe opcje, skonfiguruj swoją osłonę tarasu.

Pomiar Dachu Pergoli

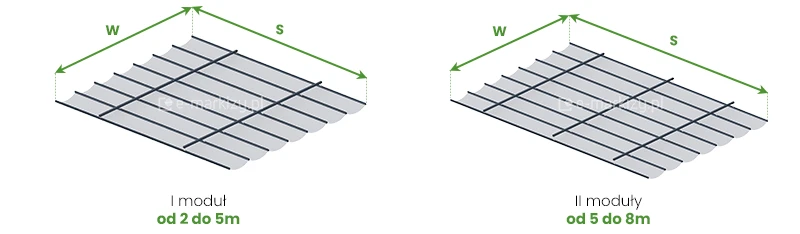

Pergola Dachowa Supro produkowana jest na wymiar. Jeżeli chodzi o szerokość to nie ma standardowych rozmiarów. Do 500cm szerokości dach posiada w standardzie 2 prowadnice, a powyżej do 800cm dach wyposażony jest w 3 prowadnice. Maksymalny wysięg to 700cm. Do zamówienia lub wyceny podajemy zawsze całkowitą zewnętrzną szerokość pergoli.

Zobacz Instrukcję Pomiaru Pergoli

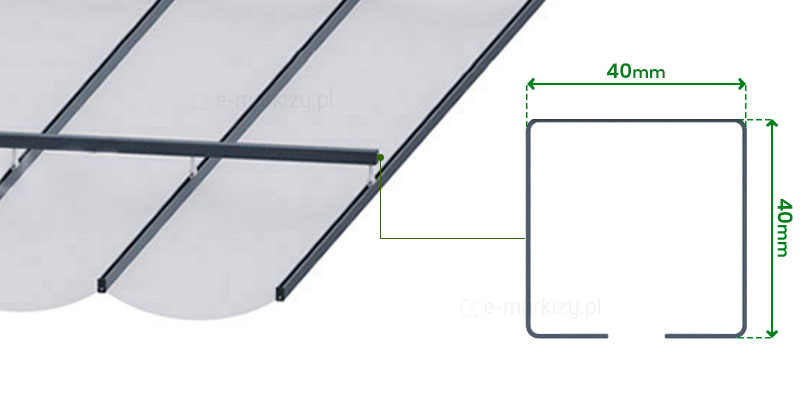

Grafika przedstawia schemat techniczny prowadnicy wykorzystywanej w systemie dachowym do pergoli Supro. Po lewej stronie widoczny jest fragment konstrukcji zadaszenia z tkaniną ułożoną w łagodne fale pomiędzy równoległymi profilami aluminiowymi. Po prawej stronie, połączony linią pomocniczą, znajduje się szczegółowy przekrój poprzeczny prowadnicy w kształcie kwadratu o wymiarach 40 mm na 40 mm. Profil posiada otwartą dolną ściankę, co pozwala na przesuwanie elementów mocujących tkaninę wzdłuż szyny, a całość prezentuje minimalistyczny i funkcjonalny design komponentu konstrukcyjnego pergoli.

Dane Techniczne – Pergola dachowa

Przekrój prowadnicy dachu 40x40mm

Dane Techniczne Pergoli Montaż Pergoli

Supro dach podwieszany na prowadnicach – możliwe opcje

Standardowo pergola wyposażona jest w napęd ręczny, sterowany sznurkami (bez dopłaty)
Za dopłatą pergolę możemy doposażyć w silnik elektryczny, który automatycznie zwija tkaninę.

Widok z góry pod kątem na system zadaszenia tkaninowego montowanego na szynach prowadzących, składający się z aluminiowej konstrukcji nośnej oraz rozpiętego między profilami jasnego, częściowo przeziernego materiału. Tkanina jest pofałdowana, tworząc regularny układ łukowatych segmentów wzdłuż poprzecznych belek usztywniających, które przesuwają się wzdłuż dwóch równoległych szyn bocznych. Cały mechanizm obsługiwany jest za pomocą manualnego systemu sznurkowego z rolką umieszczoną z boku konstrukcji, umożliwiając rozsuwanie i zsuwanie poszycia dachowego w celu regulacji nasłonecznienia.

Dach Tkaninowy – Kolory Tkanin

Do pergol dachowych, proponujemy różnego rodzaju tkaniny. Do wyboru jest standardowe kolekcje tkanin akrylowych oraz w pełni wodoodporne tkaniny typu Opatex, a także tkaniny przezierne Soltis. Niektóre typy tkanin uzależnione są od wybranego wymiaru zadaszenia.

Zobacz Wzornik Tkanin
