Żaluzje fasadowe C80 Oval Dane Techniczne

Żaluzja fasadowa C80 Oval Selt wyposażona jest w kasetę o przekroju owalu wykonaną z ekstrudowanego aluminium. Kaseta wsparta na prowadnicach, stanowiących element nośny systemu, idealnie nadaje się do montażu na fasadzie budynku. Wszystkie lamele są obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła.

Żaluzje modułowe – Montaż grupowy

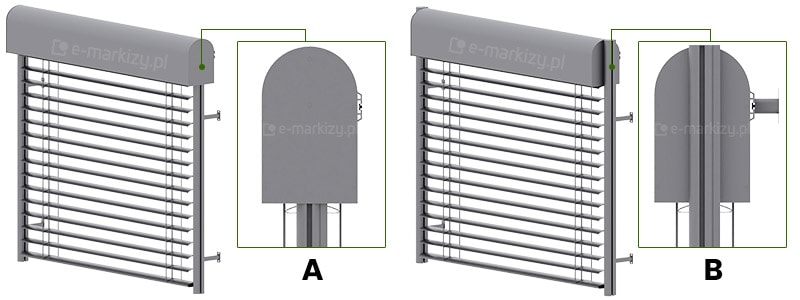

TYP A – C80 w kasecie owalnej/cube z prowadnicami do wewnątrz kasety

W tym rodzaju montażu zastosowana jest jedna wspólna kaseta do kilku żaluzji, a prowadnice montowane są wewnątrz systemu.

Pokrywa boczna bez szczeliny stosowana przy montażu prowadnic do wewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

UWAGA!
Maksymalna długość kasety w jednym kawałku 3m (mocowanie kasety tylko na prowadnicach). W przypadku dodatkowego mocowania kasety, maksymalna szerokość kasety 6m.

TYP B – C80 w kasecie owalnej/cube z prowadnicami na zewnątrz kasety

W tym rodzaju montażu elementem nośnym konstrukcji są prowadnice, które przenoszą ciężar całej konstrukcji na uchwyty dystansowe.

Pokrywa boczna ze szczeliną stosowana przy montażu prowadnic na zewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

Żaluzja C80 Oval Selt

Zastosowanie:
Żaluzja C80 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

• Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach.
• Ograniczają dostęp światła słonecznego do pomieszczenia.
• Zwiększają udział światła rozproszonego w pomieszczeniu.
• Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
• Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
• Obudowa szyny głównej poprzez ekstrudowaną kasetę aluminiową.

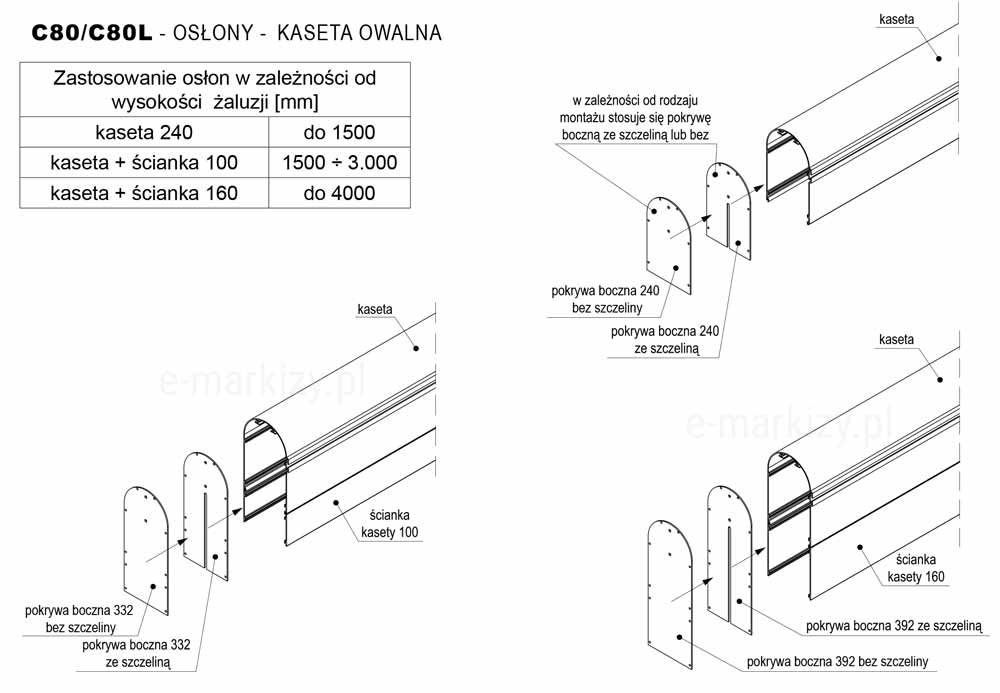

• Łatwe zwiększenie podstawowej wysokości kasety ekstrudowanymi ściankami (100 lub 160 mm)
• Prowadnice listwowe z ekstrudowanego aluminium.
• Opcja tworzenia dowolnej ilości modułów.
• Możliwość montażu prowadnic do środka lub na zewnątrz pokryw bocznych kasety.
• Lamele w kształcie litery C z zawiniętymi krawędziami zapewniają im wyższą sztywność i wytrzymałość.
• Profil wyciszający pracę systemu przy zamykaniu lameli.
• Płynne sterowanie kątem pochyłu lameli zapewnia swobodną regulację natężenia światła.
• Sworznie ze stopu cynku i aluminium.
• Elementy tekstylne z poliestru utrwalane termicznie, odporne na rozciąganie, przecieranie i oddziaływanie promieni UV.
• Drabinki wzmocnione aramidem.
• Ograniczają przenikanie hałasu do wnętrza budynku.
• Nie wydzielają toksycznych substancji w trakcie eksploatacji.
• Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
• Silniki posiadają stopień ochrony obudowy IP 54.
• Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
• Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
• Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
• Napęd elektryczny lub ręczny (korbowy).
• Kolorystyka: RAL, FSM.

Żaluzje Fasadowe C80 Oval Dane Techniczne

PARAMETRY TECHNICZNE
Szerokość maksymalna: 5 m
Wysokość maksymalna: 4 m
Maksymalna powierzchnia: do 9 m2,
Szerokość lameli: 80,4 mm
Wysokość lameli: 12,4 mm
Grubość lameli: 0,4 mm

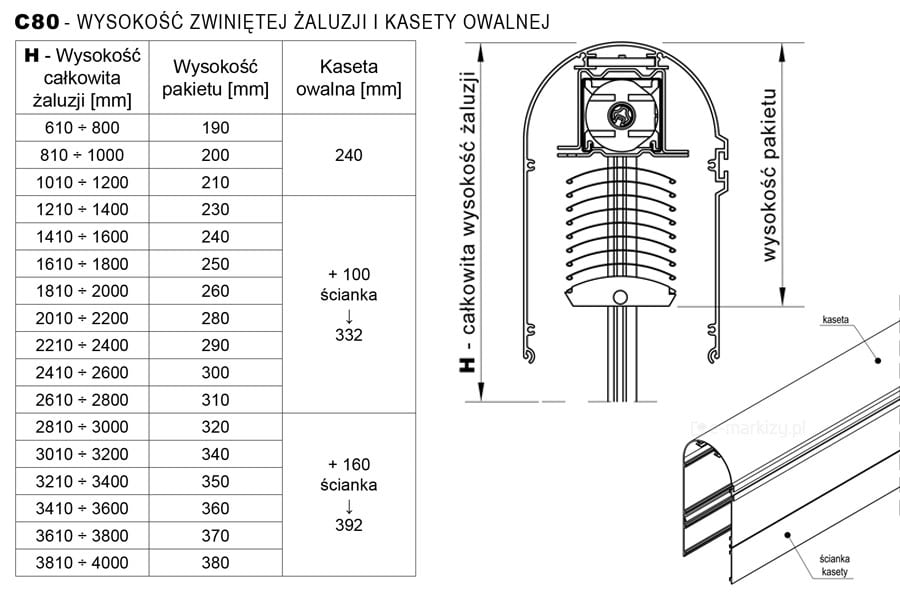

Wysokość kasety osłonowej: 240, 330, 390 mm
Szerokość kasety tylnego (+ tylny rowek montażowy): 146 mm (+6,5 mm)

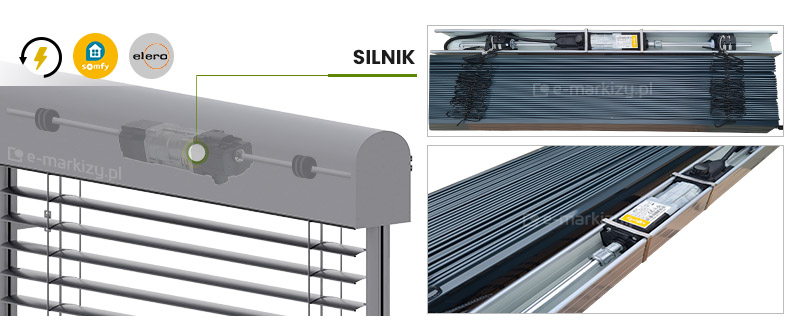

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –
Deklaracja Właściwości Użytkowych 72 / ŻF / 2018
Odporność na obciążenie wiatrem 3 klasa (150Pa)
Dodatkowy opór cieplny ∆R 0,0
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*

* przesłona od zewnątrz wraz z oszkleniem referencyjnym typu C wg EN14501:2005; szczegółowe dane zależne od koloru lameli podano tabelarycznie na stronie internetowej Producenta

Karta katalogowa – Zobacz PDF

Strona dotyczy żaluzji fasadowej C80 firmy Selt w kasecie Oval wykonywanej na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
