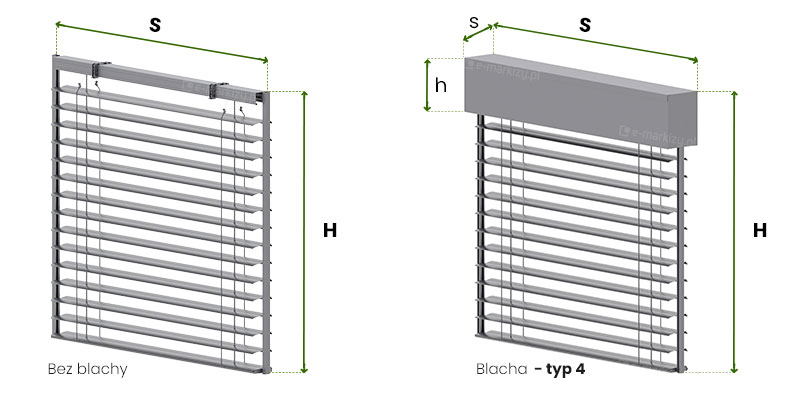

Pomiar żaluzji fasadowych Z90 listwowych

S – Szerokość całkowita do 5000 mm
* wyjątek stanowi wariant z prowadnicami podtynkowymi, gdzie podajemy szerokość między prowadnicami.
W – Wysokość całkowita do 5000 mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej

Jest możliwość zestawienia komponentów z pokrywami bocznymi, daszkiem i pokrywą tylną.

Zobacz szczegółowe dane techniczne Zobacz informacje o prowadnicach

Niezależnie od rodzaju blachy osłonowej lub jej braku, wymiary określamy jako wymiary całkowite

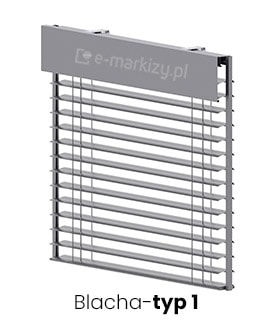

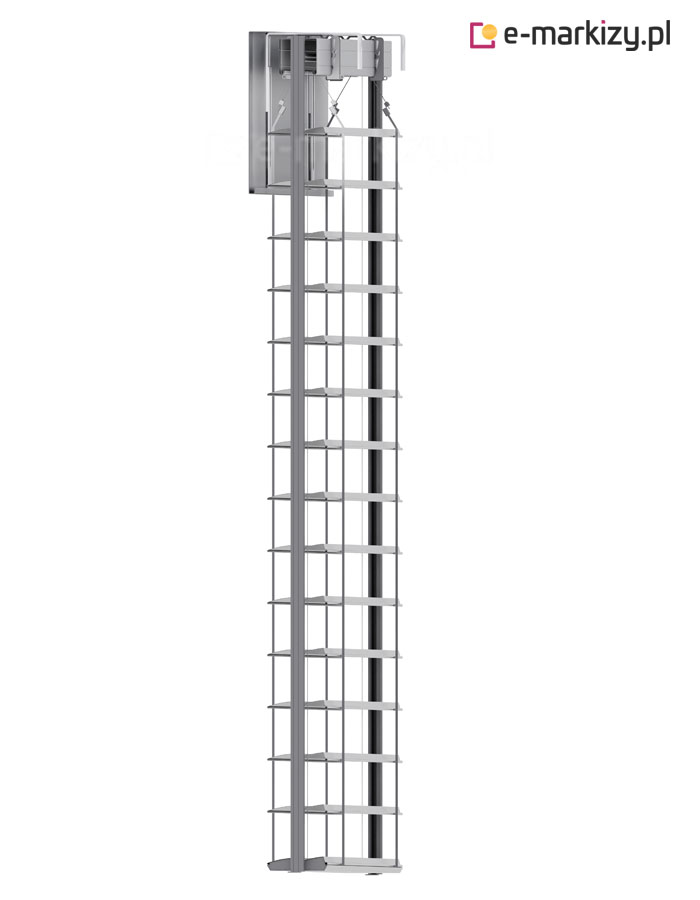

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 w widoku bocznym (z profilu), w konfiguracji wykorzystującej maskownicę typu blacha osłonowa typ 1. Wizualizacja przedstawia górną część systemu, gdzie blacha osłonowa o prostym profilu zakrywa szynę główną oraz mechanizmy napędowe wyłącznie od strony czołowej (frontowej). W tej perspektywie wyraźnie widoczne są wewnętrzne podzespoły, w tym stalowe uchwyty mocujące oraz aluminiowa szyna technologiczna, z której wyprowadzone są drabinki tekstylne. Żaluzje fasadowe Z90 posiadają poziome lamele o szerokości 90 mm i unikalnym przekroju w kształcie litery Z, które w tym ujęciu pokazują swój pełny profil wraz z zagięciami krawędzi i uszczelką wyciszającą. Pancerz żaluzji jest stabilizowany przez pionową prowadnicę boczną, zapewniającą płynny ruch góra-dół. Perspektywa z boku podkreśla minimalistyczną formę osłony oraz specyfikę blachy osłonowej typ 1, która jest najprostszą formą maskowania pakietu, dedykowaną do montażu we wnękach, gdzie boki i tył są ograniczone konstrukcją budynku. Całość modelu wykonana jest w jednolitej, szarej kolorystyce o matowym wykończeniu.

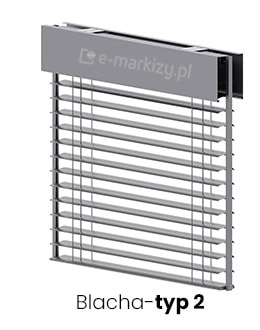

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 w widoku z profilu, skupiający się na górnym wykończeniu, którym jest blacha osłonowa typ 2. Wizualizacja boczna ukazuje kasetę, która w wariancie typ 2 osłania mechanizm szyny głównej oraz pakiet podciągniętych lameli zarówno od frontu, jak i od strony tylnej (elewacyjnej), co zapewnia pełniejszą ochronę komponentów przed warunkami zewnętrznymi. Pod osłoną widoczny jest pionowy przekrój pancerza, gdzie lamele o charakterystycznym profilu Z są ustawione w pozycji otwartej (poziomej). Pióra o szerokości 90 mm zintegrowane są z pionowymi prowadnicami bocznymi oraz systemem tekstylnych drabinek, które stabilizują konstrukcję. Perspektywa ta idealnie obrazuje głębokość montażową systemu oraz sposób, w jaki blacha osłonowa typ 2 estetycznie domyka górną część żaluzji, tworząc zwartą bryłę zintegrowaną z prowadnicą. Całość utrzymana jest w nowoczesnej, jasnoszarej kolorystyce o matowej teksturze, podkreślającej architektoniczny detal żaluzji fasadowych Z90.

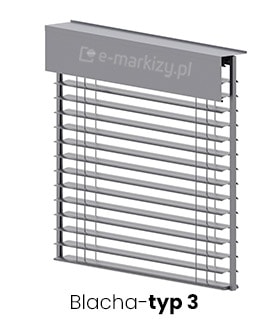

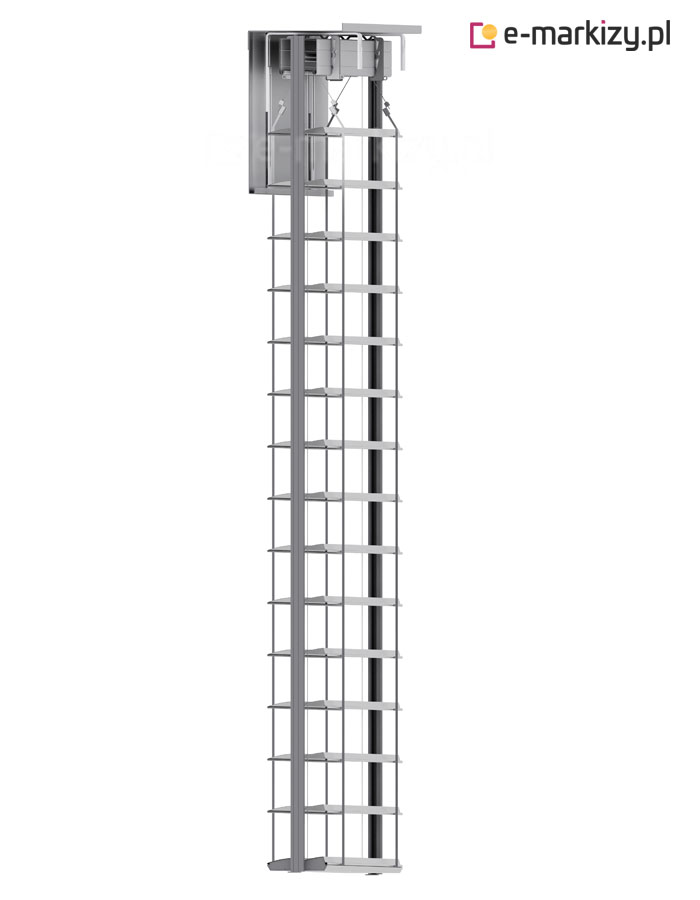

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 w widoku z boku (z profilu), w wariancie, który eksponuje system montażowy bez pełnej obudowy, gdzie kluczowym elementem jest blacha osłonowa typ 3. Na górze konstrukcji widoczna jest blacha osłonowa typ 3, o profilu litery L, która osłania szynę główną oraz zebrany pakiet lameli od strony czołowej i górnej, pozostawiając dół oraz tył otwarty dla swobodnej pracy pancerza. Wewnątrz tej osłony zamontowano stalowe uchwyty mocujące szynę technologiczną, z której wyprowadzone są pionowe drabinki tekstylne oraz linki prowadzące. Żaluzje fasadowe Z90 posiadają charakterystyczne lamele o przekroju w kształcie litery Z, które w tym ujęciu prezentują swoją głębokość oraz precyzyjne wygięcie krawędzi. Pancerz żaluzji jest prowadzony w sztywnej, aluminiowej prowadnicy bocznej, zapewniającej stabilność konstrukcji. Perspektywa boczna idealnie ukazuje smukłość systemu oraz sposób, w jaki blacha osłonowa typ 3 maskuje mechanizmy napędowe, chroniąc je przed bezpośrednim działaniem czynników atmosferycznych. Całość modelu wykonana jest w spójnej, szarej kolorystyce o matowym wykończeniu, podkreślającej techniczny i nowoczesny charakter osłony fasadowej.

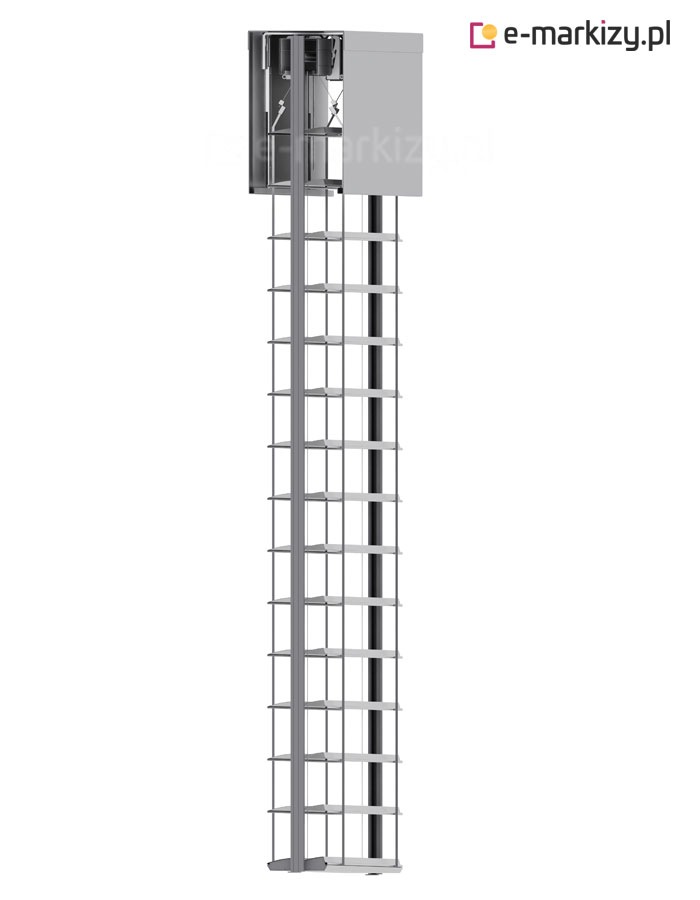

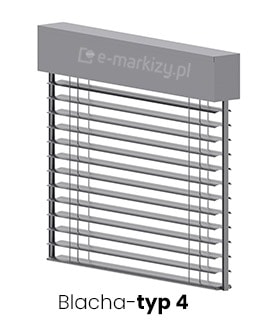

Trójwymiarowy model techniczny przedstawiający żaluzje fasadowe Z90 w widoku z profilu (z boku), co pozwala na precyzyjne zobrazowanie głębokości systemu oraz sposobu prowadzenia lameli. Na górze widoczna jest szara, prostopadłościenna blacha osłonowa typ 4, która w tej perspektywie ukazuje swój boczny przekrój oraz wewnętrzne umiejscowienie szyny głównej i mechanizmów napędowych. Spod blachy pionowo w dół biegnie wąska prowadnica boczna, w której osadzone są krawędzie lameli. Żaluzje fasadowe Z90 charakteryzują się piórami o unikalnym profilu w kształcie litery Z, co jest doskonale widoczne z tej strony – każde pióro ma wyraźne załamania krawędzi zwiększające sztywność oraz gumową uszczelkę wyciszającą na styku. Lamele są ustawione w pozycji poziomej (otwartej), tworząc regularną, ażurową strukturę wspieraną przez system pionowych drabinek tekstylnych i linek. Perspektywa boczna podkreśla minimalizm konstrukcji oraz fakt, że żaluzje fasadowe Z90 po zamknięciu tworzą niemal jednolitą płaszczyznę, skutecznie odbijającą promienie słoneczne. Całość modelu utrzymana jest w stonowanej, grafitowej kolorystyce z matowym wykończeniem, typowej dla nowoczesnych elewacji budynków biurowych i apartamentowców.

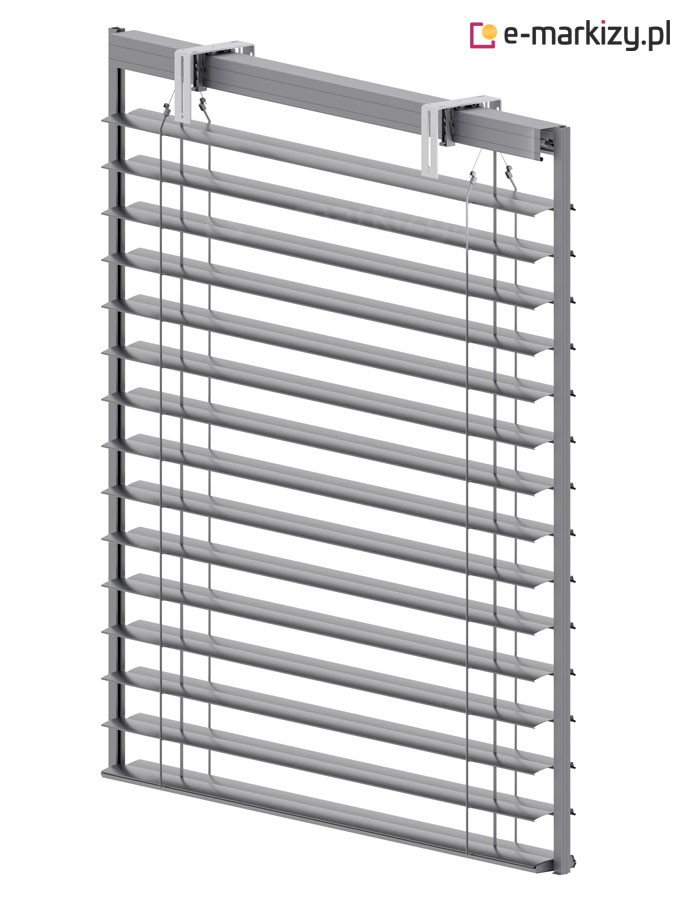

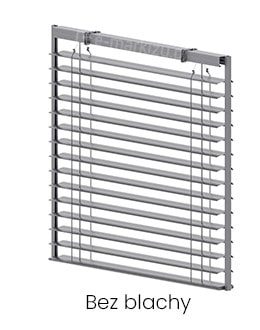

Trójwymiarowy model techniczny prezentujący żaluzje fasadowe Z90 bez górnej blachy osłonowej, co pozwala na dokładne przyjrzenie się mechanizmowi sterującemu oraz konstrukcji nośnej. W górnej części widoczna jest aluminiowa szyna główna w kolorze jasnoszarym, na której zamontowano dwa solidne uchwyty mocujące w kształcie litery U. Z szyny wyprowadzone są mechanizmy obrotowe połączone z pionowymi linkami oraz drabinkami tekstylnymi, które odpowiadają za precyzyjne ustawianie kąta nachylenia piór. Żaluzje fasadowe Z90 posiadają poziome lamele o szerokości 90 mm i charakterystycznym profilu przypominającym literę Z, co zapewnia im wysoką sztywność oraz doskonałe parametry zaciemniające. Pióra są zamontowane w pionowych prowadnicach bocznych, które gwarantują stabilną pracę pancerza nawet przy trudnych warunkach atmosferycznych. Na wizualizacji lamele są ustawione w pozycji poziomej otwartej, eksponując system przewleczenia taśm przez otwory w profilach. Całość konstrukcji spoczywa na dolnej listwie obciążającej, która domyka pakiet. Model wykonany jest w estetycznej, szarej kolorystyce o matowym wykończeniu, typowej dla nowoczesnych systemów osłon zewnętrznych.

Zobacz informacje o blachach osłonowych

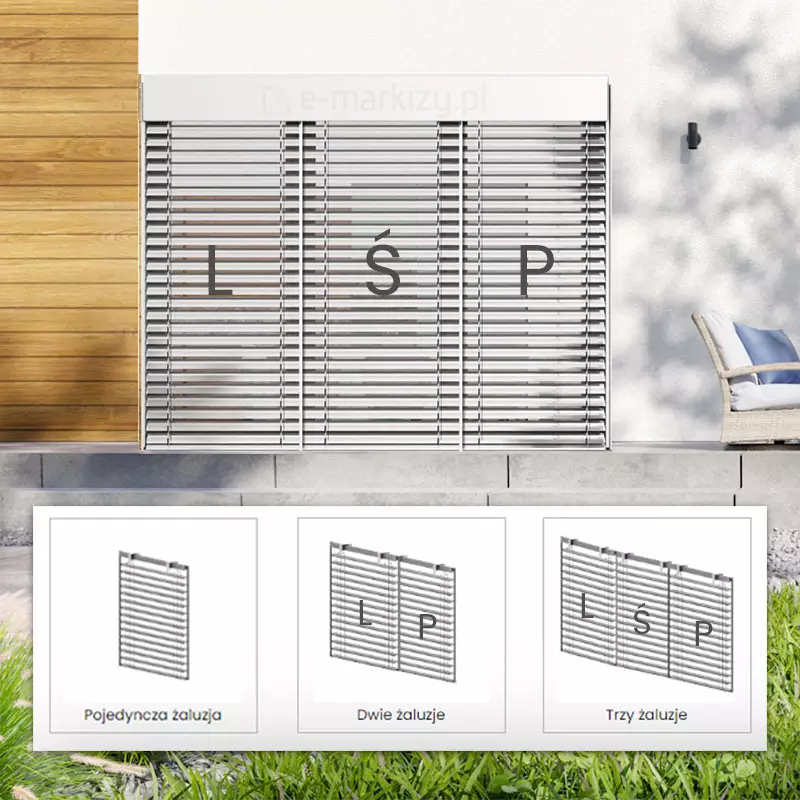

Montaż żaluzji fasadowych w module

L – Lewa żaluzja
Ś – Środkowa żaluzja
P – Prawa żaluzja

Żaluzje fasadowe – widok z zewnątrz

• pojedyncza żaluzja na standardowych uchwytach
• połączenie dwóch żaluzji na wspólnych uchwytach modułowych
• połączenie trzech żaluzji na wspólnych uchwytach modułowych

A. Prowadnice listwowe. Montaż we wnęce

1 – przykład Pomiaru – prowadnice listwowe na uchwytach kątowych. Montaż we wnęce, prowadnice na uchwytach do ramy okna, blacha zabudowana lub niezabudowana

Kliknij, by powiększyć

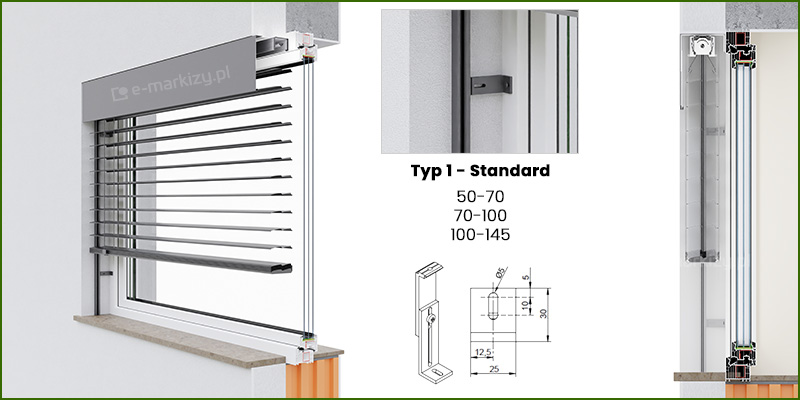

Trójwymiarowy schemat techniczny prezentujący informacje o prowadnicach żaluzje fasadowe Z90. Na grafice przedstawiono system żaluzji fasadowych Z90 w wariancie montażowym Typ 1 – Standard, przeznaczonym do instalacji z wykorzystaniem uchwytów dystansowych. Główna wizualizacja po lewej stronie ukazuje przekrój przez okno z częściowo opuszczonymi lamelami w kształcie litery Z w kolorze antracytowym, które są osadzone w prowadnicach bocznych zamontowanych do glifu okiennego. W środkowej części grafiki znajduje się powiększony detal metalowego wspornika w kształcie litery L, mocującego prowadnicę do ściany, oraz rysunek techniczny z wymiarowaniem i specyfikacją trzech zakresów regulacji wysięgu: od 50 do 70 milimetrów, od 70 do 100 milimetrów oraz od 100 do 145 milimetrów. Rysunek izometryczny uchwytu precyzuje konstrukcję elementu mocującego z podłużnym otworem regulacyjnym o szerokości 12,5 milimetra oraz otworami montażowymi o średnicy 5 milimetrów. Prawa strona obrazu przedstawia pionowy przekrój konstrukcyjny, ilustrujący relację między kasetą górną z mechanizmem napędowym, pakietem lameli a warstwami ściany budynku, w tym ceramicznym pustakiem, izolacją termiczną oraz wielokomorowym profilem okiennym z pakietem szybowym.

Więcej Informacji – Zobacz tutaj

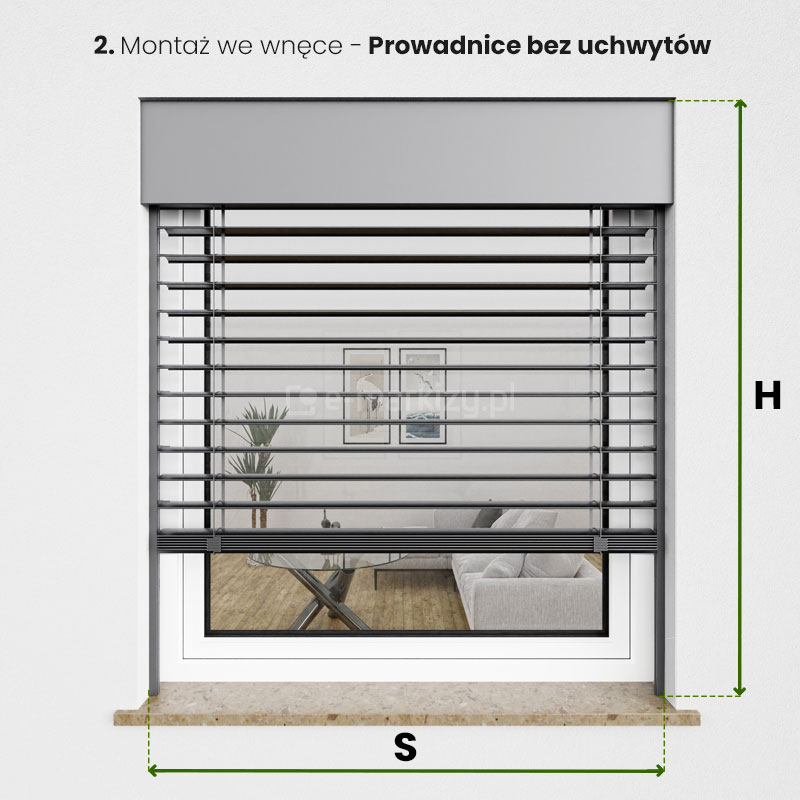

B. Prowadnice listwowe. Montaż we wnęce

2 – przykład Pomiaru – prowadnice listwowe bez uchwytów. Montaż we wnęce, prowadnice bez uchwytów ramy okna, blacha zabudowana lub niezabudowana

Kliknij, by powiększyć

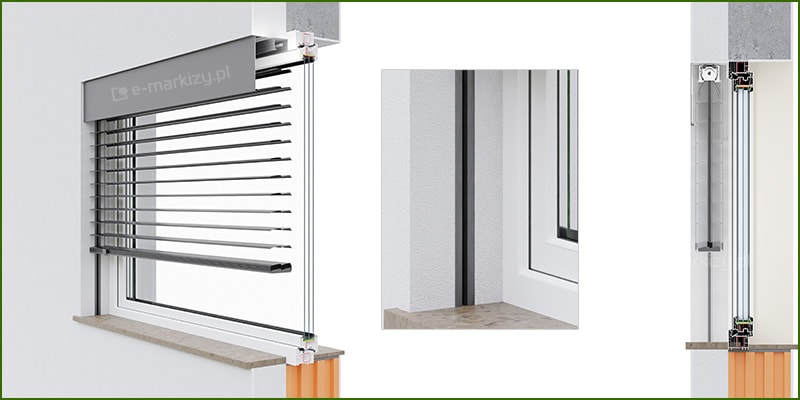

Trójwymiarowy model techniczny żaluzji fasadowej Z90 w systemie podtynkowym, prezentujący wariant z prowadnicami bocznymi wpuszczanymi w izolację budynku. Główna wizualizacja po lewej stronie pokazuje przekrój przez otwór okienny, w którym antracytowe lamele o kształcie litery Z są opuszczone do połowy wysokości okna, a górna szyna wraz z pakietem zebranych lameli jest całkowicie ukryta w dedykowanej kasecie pod tynkiem. Środkowy kadr stanowi powiększenie detalu wnęki okiennej, na którym widać pionową szynę prowadzącą w kolorze ciemnoszarym, estetycznie wkomponowaną w narożnik glifu, co eliminuje widoczność elementów montażowych z zewnątrz. Prawa część grafiki przedstawia rzut pionowy, szczegółowo obrazujący warstwy konstrukcyjne: od ceramicznego pustaka ściany nośnej, przez grubą warstwę termoizolacji z osadzoną skrzynką żaluzji, aż po wielokomorowy profil ramy okiennej z pakietem szybowym, przy którym lamele pracują w bliskiej odległości, zapewniając optymalną barierę cieplną.

Więcej Informacji – Zobacz tutaj

C. Prowadnice ościeżnicowe. Montaż we wnęce

4 – przykład Pomiaru – prowadnice ościeżnicowe. Montaż we wnęce, prowadnice do wnęki okna, blacha zabudowana lub niezabudowana

Kliknij, by powiększyć

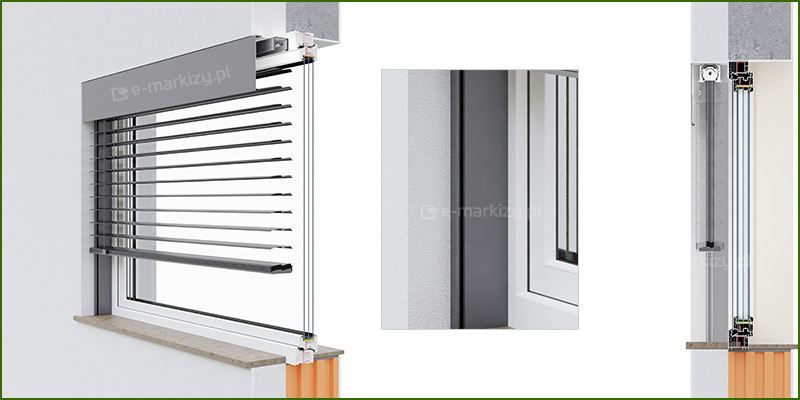

Trójwymiarowy przekrój techniczny prezentujący montaż podtynkowy żaluzji fasadowej Z90 w strukturze elewacji budynku. Na lewej części grafiki widoczny jest model żaluzji z aluminiowymi lamelami w kolorze ciemnoszarym, które są częściowo podciągnięte pod maskownicę ukrytą w warstwie ocieplenia nad otworem okiennym. Przekrój poprzeczny przez okno i ścianę ujawnia szczegóły konstrukcyjne, w tym profil ramy okiennej, pakiet trzyszybowy oraz osadzenie prowadnicy bocznej bezpośrednio we wnęce okiennej. Środkowy kadr to powiększenie detalu styku prowadnicy z białą ramą okna oraz wykończeniem tynku, podkreślające estetyczne i minimalistyczne dopasowanie komponentów systemu. Prawa strona grafiki przedstawia rzut pionowy całego układu, na którym widać umiejscowienie mechanizmu napędowego w kasecie górnej, prowadzenie tekstylnych drabinek podtrzymujących lamele oraz relację żaluzji do muru wykonanego z pomarańczowych pustaków ceramicznych i zewnętrznej warstwy izolacji termicznej.

Więcej Informacji – Zobacz tutaj

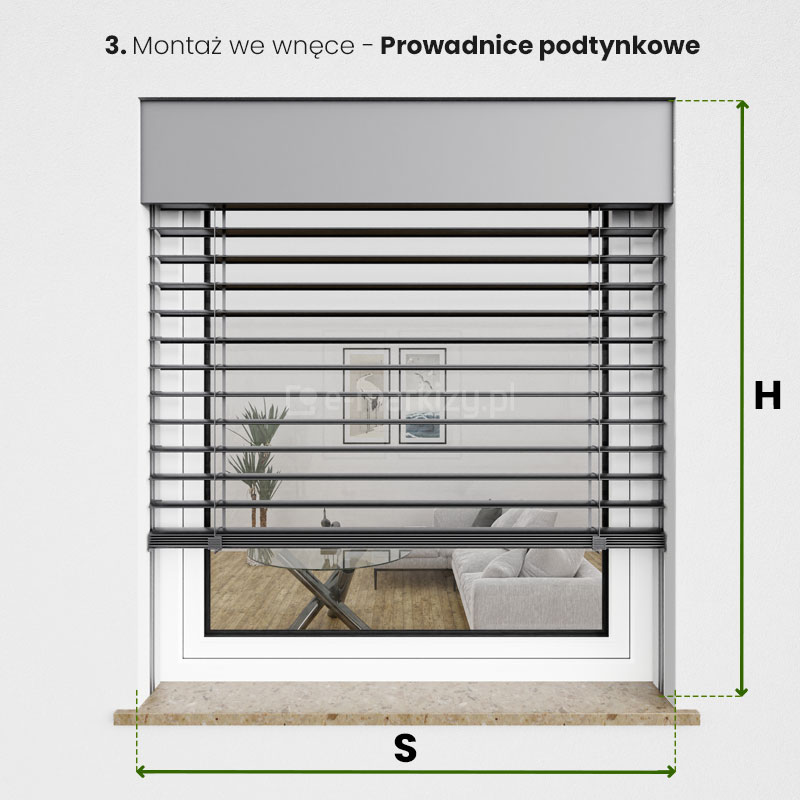

D. Prowadnice podtynkowe. Montaż we wnęce

3 – przykład Pomiaru – prowadnice podtynkowe. Montaż we wnęce, prowadnice do wnęki okna, blacha zabudowana lub niezabudowana

Kliknij, by powiększyć

Specjalistyczny rysunek techniczny i wizualizacja 3D żaluzji fasadowej Z90 ukazująca wariant montażu podtynkowego z prowadnicą boczną odsuniętą od ramy okna i zamocowaną do glifu. Główny widok po lewej stronie obrazuje konstrukcję żaluzji w kolorze antracytowym z widocznym mechanizmem podnoszącym, zintegrowanym z nadprożem budynku. Centralne zbliżenie fotograficzne skupia się na detalu montażowym, gdzie pionowy profil prowadzący jest osadzony bezpośrednio w warstwie tynku wnęki okiennej, tworząc dystans między prowadnicą a ramą okna, co jest charakterystyczne dla montażu w świetle otworu. Prawy schemat przekrojowy detaliuje budowę warstwową ściany z betonu i ceramiki, pozycję kasety zintegrowanej z ociepleniem oraz pionową linię pracy lameli Z90, które zapewniają pełne domknięcie i skuteczną ochronę przeciwsłoneczną pakietu szybowego.

Więcej Informacji – Zobacz tutaj

E. Prowadnice listwowe. Montaż poza wnęką

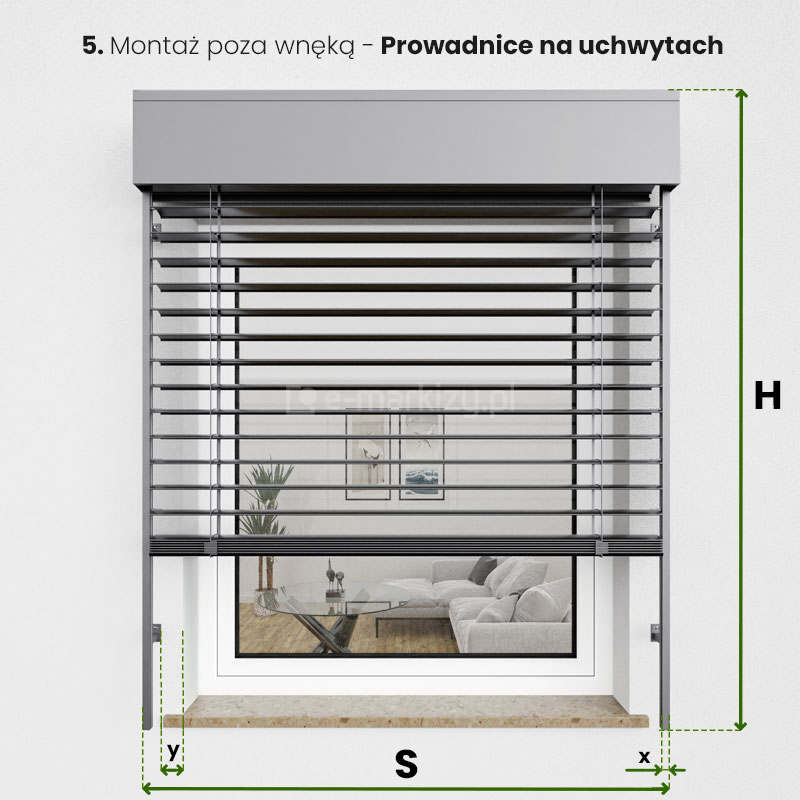

5 – przykład Pomiaru – prowadnice listwowe na uchwytach prostych. Montaż poza wnęką, prowadnice na uchwytach do fasady budynku, blacha zabudowana lub niezabudowana

Kliknij, by powiększyć

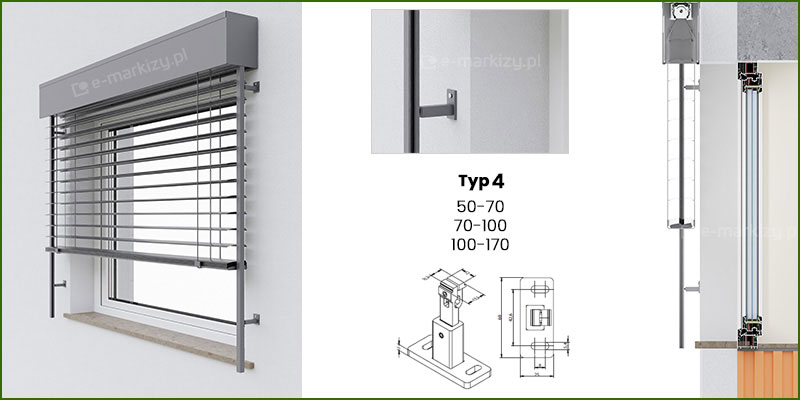

Schemat techniczny i wizualizacja zewnętrznych żaluzji fasadowych Z90 w wariancie montażowym Typ 4 przedstawiający system osłony okiennej w kolorze antracytowym. Na głównej grafice po lewej stronie widoczna jest zamontowana żaluzja z aluminiowymi lamelami w kształcie litery Z, które są częściowo otwarte, osadzone w prowadnicach bocznych i zwieńczone górną kasetą osłonową o prostokątnym przekroju. Środkowa część obrazu zawiera zbliżenie na detal mocowania prowadnicy do elewacji za pomocą metalowego wspornika dystansowego oraz rysunek techniczny uchwytu montażowego z podanymi zakresami regulacji długości wynoszącymi kolejno od 50 do 70 milimetrów, od 70 do 100 milimetrów oraz od 100 do 170 milimetrów. Rysunek izometryczny uchwytu ukazuje konstrukcję podstawy z otworami fasolkowymi oraz mechanizm zaciskowy trzpienia prowadnicy. Po prawej stronie znajduje się przekrój pionowy przez mur i okno, który ilustruje sposób osadzenia kasety żaluzji względem nadproża oraz równoległe prowadzenie lameli względem pakietu szybowego z wyraźnie zaznaczonymi punktami kotwienia wsporników w warstwie ocieplenia budynku.

Więcej Informacji – Zobacz tutaj

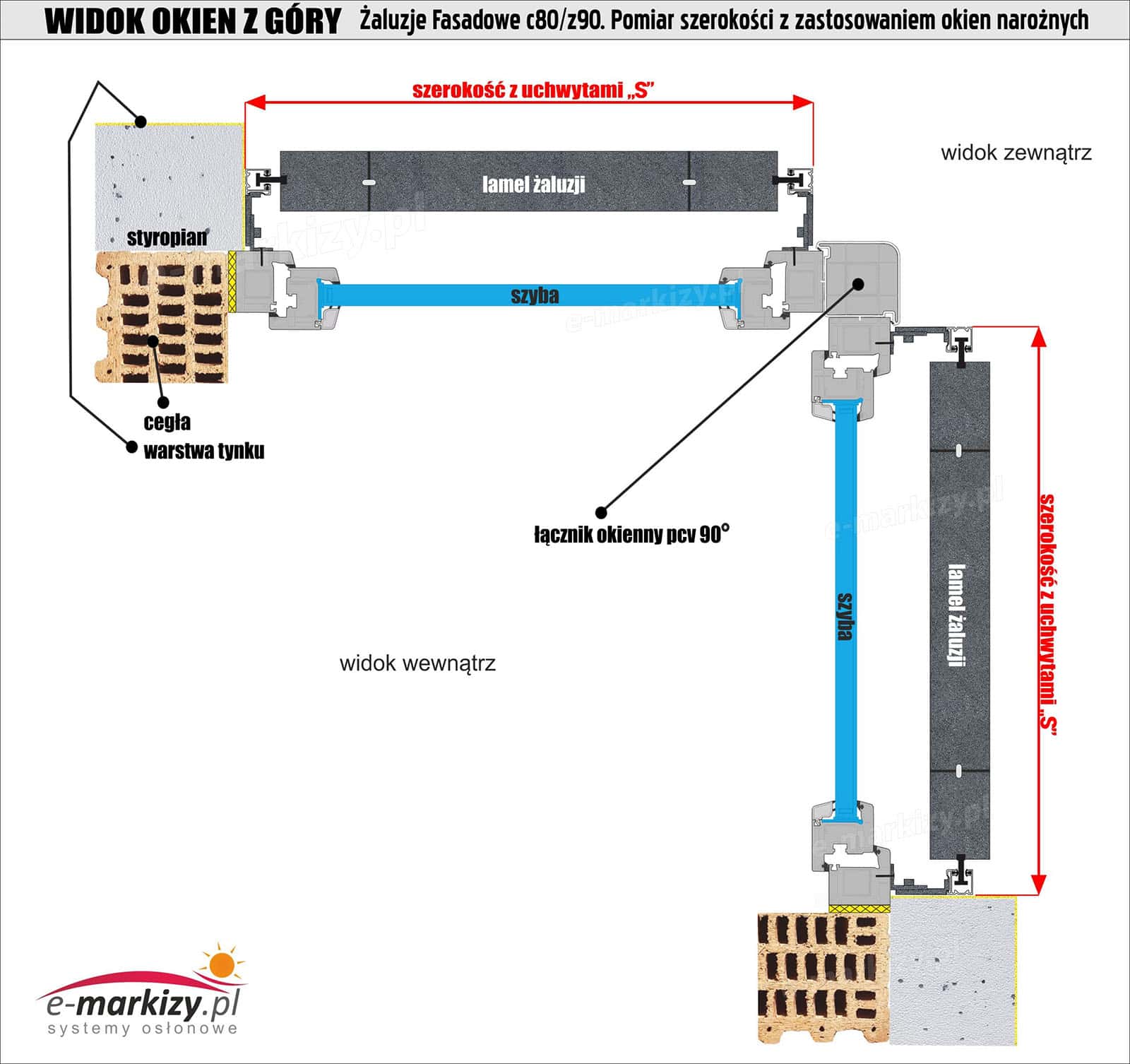

F. Prowadnice listwowe. Montaż narożnikowy

6 – przykład Pomiaru – prowadnice listwowe. Montaż we wnęce na oknie narożnikowym, blacha zabudowana lub niezabudowana

Kliknij, by powiększyć

Więcej Informacji – Zobacz tutaj
